霍尔效应在车速传感器中的应用
霍尔开关的原理及应用
霍尔开关的原理及应用霍尔效应的原理霍尔效应是指当通过一段导体中存在电流时，在该导体的两侧施加垂直于电流方向的磁场时，会在纵向产生电势差的现象。
这种效应是由霍尔效应元件中的霍尔元件产生的。
霍尔元件是一种特殊的半导体器件，其核心是一段有载流的导体，被称为霍尔片。
霍尔效应的原理基于磁场的作用力。
当导体中的电子受到磁场作用时，会偏离原本的路径，造成电子的聚集或分离，进而产生电势差。
这种电势差称为霍尔电压，通常表示为V_H。
霍尔电压的大小与导体长度、电流大小、磁感应强度等因素相关。
霍尔开关利用了霍尔效应的原理。
当有物体靠近霍尔开关时，会引起磁场的变化，进而改变霍尔开关中的磁感应强度。
根据霍尔电压的变化，我们可以检测到物体的位置、速度或其他相关信息。
霍尔开关的应用1. 磁场检测霍尔开关常用于磁场检测。
通过磁场的变化，我们可以利用霍尔开关来检测物体的位置、接近或离开状态。
例如，可以将霍尔开关用于车辆停车系统中，当车辆接近停车位时，霍尔开关会检测到磁场的变化，从而触发停车系统的操作。
2. 安全装置霍尔开关也被广泛应用于安全装置中。
例如，可以将霍尔开关安装在机械设备中，当设备运行时，霍尔开关会通过检测磁场的变化来监测设备的运转状态。
如果设备发生异常或故障，磁场的变化会被霍尔开关检测到，从而触发安全装置进行保护操作。
3. 电子设备霍尔开关在电子设备中也有广泛的应用。
例如，手机的翻盖式保护套就是利用霍尔开关来实现的。
当手机盖子关闭时，霍尔开关会检测到磁场的变化，并触发手机进入待机状态。
这种应用使得手机的休眠功能更加智能化，可以节省电量。
4. 汽车行业在汽车行业中，霍尔开关的应用非常广泛。
例如，车速传感器就是采用了霍尔开关的原理。
车速传感器通过检测车轮旋转时产生的磁场的变化来测量车辆的速度。
同时，霍尔开关还可以用于汽车引擎的点火系统中，检测引擎的转速。
5. 智能家居随着智能家居技术的发展，霍尔开关也逐渐应用于智能家居中。
霍尔效应在汽车上的应用

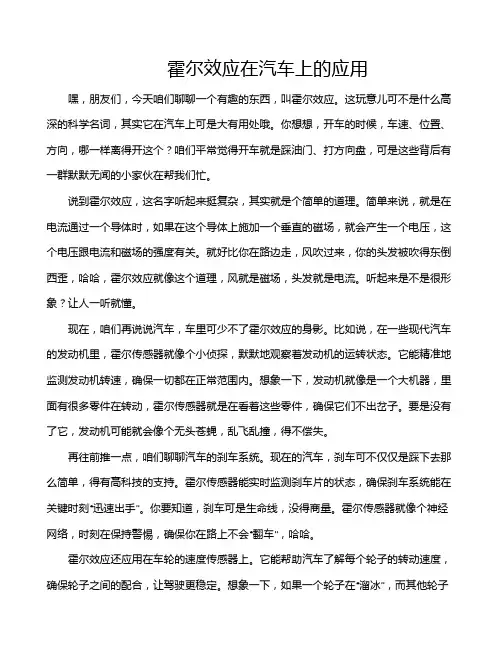

霍尔效应在汽车上的应用嘿，朋友们，今天咱们聊聊一个有趣的东西，叫霍尔效应。
这玩意儿可不是什么高深的科学名词，其实它在汽车上可是大有用处哦。
你想想，开车的时候，车速、位置、方向，哪一样离得开这个？咱们平常觉得开车就是踩油门、打方向盘，可是这些背后有一群默默无闻的小家伙在帮我们忙。
说到霍尔效应，这名字听起来挺复杂，其实就是个简单的道理。
简单来说，就是在电流通过一个导体时，如果在这个导体上施加一个垂直的磁场，就会产生一个电压，这个电压跟电流和磁场的强度有关。
就好比你在路边走，风吹过来，你的头发被吹得东倒西歪，哈哈，霍尔效应就像这个道理，风就是磁场，头发就是电流。
听起来是不是很形象？让人一听就懂。
现在，咱们再说说汽车，车里可少不了霍尔效应的身影。
比如说，在一些现代汽车的发动机里，霍尔传感器就像个小侦探，默默地观察着发动机的运转状态。
它能精准地监测发动机转速，确保一切都在正常范围内。
想象一下，发动机就像是一个大机器，里面有很多零件在转动，霍尔传感器就是在看着这些零件，确保它们不出岔子。
要是没有了它，发动机可能就会像个无头苍蝇，乱飞乱撞，得不偿失。
再往前推一点，咱们聊聊汽车的刹车系统。
现在的汽车，刹车可不仅仅是踩下去那么简单，得有高科技的支持。
霍尔传感器能实时监测刹车片的状态，确保刹车系统能在关键时刻“迅速出手”。
你要知道，刹车可是生命线，没得商量。
霍尔传感器就像个神经网络，时刻在保持警惕，确保你在路上不会“翻车”，哈哈。
霍尔效应还应用在车轮的速度传感器上。
它能帮助汽车了解每个轮子的转动速度，确保轮子之间的配合，让驾驶更稳定。
想象一下，如果一个轮子在“溜冰”，而其他轮子却在“跳舞”，那可真是一场“乱斗”啊。
这时候，霍尔传感器就像个出色的指挥官，让所有轮子保持同步，不让你在路上遭遇“车祸”的尴尬。
这些应用都不是一蹴而就的，背后可是有不少科学家的心血。
霍尔效应最早是由美国物理学家埃德温·霍尔发现的，这位老哥在19世纪搞出来的这个理论，现在却为我们的生活带来了如此多的便利。
霍尔效应在汽车传感器中的应用
２ ０ １ ４年第 ２期
霍 尔效应 在汽车传 感器 中的应 用
王 雷
（ 安徽交通职业技术学院， 安徽 合肥 ２ ３ ０ ０ ５ １ ）
摘 要 传 感器作 为汽车电子控制 系统 的关键部件 ， 在 汽车上得 到 了广泛应用。随着汽 车传 感器技术 的发展 ， 霍 尔效应在
Ｓ ｉ ｎ ｃ ｅ ｔ ｈ ｅ Ｈａ ｌｌ ｓ ｅ ｎ ｓ ｏ ｒ ｈ ａ ｓ ｕ ｎ ｉ ｑ ｕ ｅ ａ ｄ ｖ ａ ｎ ｔ ａ ｇ ｅ ｓ ，ｔ ｈ ｅ ｆ ｕ ｔ ｕ ｒ ｅ ｉ ｎ ｔ ｈ ｅ ａ ｕ ｔ ｏ ｍｏ ｔ ｉ ｖ ｅ ｓ ｅ ｎ ｓ ｏ ｒ ｓ ｈ ａ ｖ ｅ ａ ｂ ｒ ｏ ａ ｄ ｅ ｒ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｓ ．
Ｂ
ｖ Ｂ
图 １ 霍 尔 效 应 原 理 图
过导体时 ， 在导体 的垂直于磁场和电流方向的两个端面 之间会 出现电势差 ， 这一现象就是霍尔效应。这个 电势 差也 被称 为霍尔 电压 。 霍 尔 电压 的大小 与 通 过 的 电流 ， 及 磁 场 强 度 成
正比， 可 由下式 表示 ：
随着汽车电子控制技术的发展 ， 传感器作为汽车 电 子控制系统的信息源， 广泛应用在汽车发动机 、 底盘、 车 身的各个系统中。汽车传感器就是利用各种原理 、 效应 和规律作为依据 ， 把汽车运行的各种状态信息 ， 由非 电 量信号转变为 电信号输入给汽车控制单元。利用霍尔 效应的传感器 由于具有结构牢固， 体积小 ， 重量轻 ， 寿命 长， 安装方便 ， 功耗小 ， 频率高 ， 耐震动 ， 不怕灰尘 、 油污、 水汽及盐雾等的污染或腐蚀 ， 工作温度范 围宽等优点 ， 霍尔效应在汽车传感器上得到了大量的使用 。 １ 什 么是 霍尔 效应 霍尔效应如图 １ 所示 ， 是指当电流垂直于外磁场通
霍尔原件的物理原理和应用
霍尔原件的物理原理和应用1. 霍尔原件的物理原理霍尔原件是一种基于霍尔效应的电子器件。
霍尔效应是指当导体中有电流通过时，若使垂直于电流方向的磁场通过导体，那么将在垂直于电流和磁场方向上引起内部电势差的现象。
霍尔原件利用霍尔效应，可以测量电流、磁场和速度等物理量。
霍尔原件的物理原理可以概括为以下几点：•霍尔原件由三个主要部分组成：霍尔电压测量芯片、电流输入端和磁场输入端。
•当电流通过霍尔原件时，在芯片内部的金属板上形成一横向电场。
•当有磁场通过芯片时，磁场力将垂直于电流方向的载流电子偏转。
•电子的偏转将产生一个横向电场，这个电场将导致霍尔电势差的出现。
•霍尔电势差与电流、磁场的乘积成正比，乘以一常数H，可用于测量磁场的强度。
2. 霍尔原件的应用霍尔原件作为一种重要的电子器件，被广泛用于各种应用中。
以下是几个常见的应用领域：2.1 传感器霍尔原件可以用作传感器，用于测量各种物理量。
例如：•磁场传感器：霍尔原件可以测量周围环境中的磁场的强度，可用于地磁导航、磁力计等应用。
•电流传感器：霍尔原件可以通过测量电流产生的磁场来测量电流的大小，常用于电流检测和电能计量等应用。
•速度传感器：霍尔原件可以通过测量旋转物体产生的磁场来测量物体的速度，可用于转速计、车速传感器等应用。
2.2 开关霍尔原件可以用作开关，根据霍尔电势差的大小来控制电路的开关状态。
例如：•接近开关：通过探测物体产生的磁场来判断物体是否接近，用于物体检测、安全报警等应用。
•磁性开关：通过外部磁场的控制来开关电路，可用于电子锁、磁力触发器等应用。
2.3 电源管理霍尔原件可以用于电源管理，通过测量电流来控制电源的输出。
例如：•电池管理：通过测量充放电电流来判断电池的状态，用于电池保护、充电管理等应用。
•电源开关：通过控制电流来开关电源输出，用于电源管理、功率开关等应用。
3. 总结霍尔原件是一种基于霍尔效应的电子器件，利用霍尔电势差来测量电流、磁场和速度等物理量。
霍尔传感器的分类、霍尔效应与霍尔传感器的应用
霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。
霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
线性霍尔传感器又可分为开环式和闭环式。
闭环式霍尔传感器又称零磁通霍尔传感器。
线性霍尔传感器主要用于交直流电流和电压测量。
开关型如图4所示，其中Bnp为工作点开的磁感应强度，BRP为释放点关的磁感应强度。
当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。
《霍尔式车速传感器》课件
可用于交通流量监测和车 辆追踪。
3 运动仪表
可用于测量运动员的速度 和跑步机的速度。
热压封装在霍尔式车速传感器 中的应用
热压封装技术可提高传感器的密封性能，增强其抗湿、耐高温的能力，从而 提高传感器在恶劣环境下的可靠性。
片上系统在霍尔式车速传感器 中的应用
利用片上系统集成多个功能，如信号处理和通信接口，实现更高效、更智能 的车不断发展，本课件将详细介绍霍尔式车速传感器及其在智能汽 车中的应用。让我们一起探索这项令人兴奋的技术吧！
智能汽车背景介绍
智能汽车正引领着未来交通的发展，结合先进的传感器技术和人工智能，为 驾驶体验提供了新的可能性。
传统车速传感器的优缺点
优点
可靠性高、成本低、适应性强
缺点
易受干扰、精度有限、维修复杂
霍尔式车速传感器的基本原理
1 霍尔效应
电流通过导体时，会在感应磁场的作用下产生一定的电压信号。
2 霍尔元件
根据霍尔效应原理设计的传感器元件，可用于检测车速。
霍尔式车速传感器的特点和优势
高精度
能够提供准确的车速测量结果。
低功耗
采用先进的电路设计，功耗极 低。
可靠性强
使用高质量材料和工艺，具有 良好的稳定性和可靠性。
霍尔式车速传感器的工作原理
1
1. 感应磁场
车速传感器感应车轮旋转时的磁场。
2. 产生电压
2
霍尔元件根据感应磁场的变化产生相应
的电压信号。
3
3. 测量车速
通过测量电压信号的变化，计算出车速。
霍尔式车速传感器的应用范围
1 汽车行业
2 智能交通系统
用于测量车辆的运行速度。
汽车自动驾驶技术中的车速传感器原理及使用方法
汽车自动驾驶技术中的车速传感器原理及使用方法随着科技和工程领域的不断发展，汽车自动驾驶技术已经成为了当今汽车行业的热门话题。
在实现完全自动驾驶之前，我们需要先了解和掌握各种传感器技术，包括车速传感器。
本文将重点介绍汽车自动驾驶技术中的车速传感器的原理及使用方法。
首先，让我们来了解一下车速传感器的原理。
车速传感器被安装在车辆的轮毂或传动系统中，用于测量车辆的速度并将信息传送给自动驾驶系统。
车速传感器通常采用磁电传感技术，即利用磁场感应来测量车辆速度。
车速传感器原理的核心是利用霍尔效应。
霍尔效应是指当电流通过一个导体时，在该导体两侧产生一个垂直于电流方向的电场，并且该电场的方向与施加的磁场的方向成直角。
传感器中通过将霍尔元件与一个永久磁铁相组合，当车辆运动时，传感器会检测到磁场的变化，从而测量车辆的速度。
了解了车速传感器原理后，接下来我们将介绍一些车速传感器的使用方法。
首先，安装车速传感器时，需要确保传感器与车辆的轮毂或传动系统紧密连接。
这有助于确保传感器能够准确地感应到磁场的变化。
其次，使用车速传感器时，需要对传感器进行校准。
校准的目的是使传感器能够准确地测量车辆的速度。
校准车速传感器可以通过以下步骤完成：首先，安装车速传感器后，运行车辆并记录车辆在不同速度下的实际速度。
然后，将这些实际速度与传感器测得的速度进行比较，并根据差异调整传感器的输出值，直到传感器的测量值与实际速度一致。
另外，车速传感器还需要定期进行维护和保养。
与其他传感器一样，车速传感器也需要定期检查和清理，以确保其正常工作。
传感器表面可能会附着灰尘、油污等物质，这些物质会影响传感器的感应效果。
定期维护保养车速传感器可以延长其使用寿命并确保其准确测量车辆的速度。
在汽车自动驾驶技术中，车速传感器发挥着重要的作用。
它不仅对车辆的速度进行测量，还可以与其他传感器进行数据融合，进一步提高自动驾驶系统的精确性和可靠性。
通过准确测量车辆的速度，自动驾驶系统可以更好地掌握车辆的行驶状况，做出更准确的决策和动作。
车速传感器的工作原理
车速传感器的工作原理
车速传感器是一种用于测量车辆速度的装置。
它通常安装在车辆的车轮上，利用其与车轮的转动相互作用来测量车辆的速度。
车速传感器的工作原理基于霍尔效应。
霍尔效应是指当通过一块金属材料的两侧施加垂直磁场时，材料中的电荷将偏转，形成一个电势差。
利用这个原理，车速传感器中使用了霍尔元件。
当车辆以一定速度行驶时，车轮会带动车速传感器中的磁尺。
磁尺的旋转使得磁场发生变化，进而引起霍尔元件中的电势差变化。
车速传感器将根据电势差的变化量来计算车辆的速度。
为了保证测量的准确性，车速传感器还需要考虑其他因素，比如车轮的直径和胎压等。
通常，车速传感器还会与车辆的控制单元相连接，将速度信息传输给车辆系统，以便进行相应的调节和控制。
总的来说，车速传感器利用霍尔效应来测量车轮的转速，从而计算得出车辆的速度。
它在现代车辆中起着重要的作用，为驾驶者提供准确的速度信息，同时也为车辆的安全和性能提供了支持。
霍尔效应传感器的应用
霍尔效应传感器的应用一、引言霍尔效应传感器是一种基于霍尔效应原理工作的传感器，广泛应用于各个领域。
本文将介绍霍尔效应传感器的原理和几个主要的应用领域。
二、霍尔效应传感器原理霍尔效应是指当通过一块带有电流的导体时，垂直于电流方向的磁场会产生一种电压差，这种现象称为霍尔效应。
基于这一效应的传感器即为霍尔效应传感器。
三、汽车行业中的应用在汽车行业中，霍尔效应传感器被广泛应用于车速传感器、转向角传感器、刹车传感器等方面。
例如，车速传感器可以利用霍尔效应测量车轮的转速，进而计算出车辆的实际速度。
而转向角传感器则可以根据车辆转向时产生的磁场变化来感知车辆的转向角度。
刹车传感器则可以通过检测刹车踏板的位置来判断车辆是否需要刹车。
四、工业自动化中的应用在工业自动化领域，霍尔效应传感器也扮演着重要的角色。
它可以用于检测物体的位置、速度和方向等信息。
例如，在流水线上，霍尔效应传感器可以用来检测物体的到达时间，从而控制机器人的抓取动作。
此外，霍尔效应传感器还可以用于测量旋转物体的转速和角度，例如风扇、电机等设备。
五、电子设备中的应用霍尔效应传感器在电子设备中也有广泛的应用。
一种常见的应用是在手机中的翻盖检测。
通过在手机翻盖处放置霍尔效应传感器，可以感知手机盖的状态，从而判断是否需要切换到待机模式。
此外，霍尔效应传感器还可以用于检测电流、磁场等其他物理量，以实现电子设备的各种功能。
六、安防领域中的应用在安防领域，霍尔效应传感器可用于入侵探测、门禁系统等方面。
例如，通过将霍尔效应传感器安装在门窗等位置，可以检测是否有人非法入侵。
在门禁系统中，霍尔效应传感器可以用来感知门的开关状态，从而控制门的开关动作。
七、医疗领域中的应用在医疗领域，霍尔效应传感器也得到了广泛应用。
例如，在磁共振成像（MRI）中，霍尔效应传感器可以用来检测磁场的变化，从而生成高质量的图像。
此外，霍尔效应传感器还可以用于监测心脏磁场、脑电波等生物信号，实现医学诊断和治疗。
霍尔传感器自行车车速超速报警装置
霍尔传感器自行车车速超速报警装置霍尔传感器自行车车速超速报警装置是一种用于自行车的安全装置。
当自行车运行时，霍尔传感器可以感知车轮的转动速度，并实时监测车速。
当车速超过设定的安全速度时，报警装置会触发警报，提醒骑车者减速或注意安全。
霍尔传感器是一种基于霍尔效应的传感器，常用于测量磁场强度和磁场方向。
在自行车上，霍尔传感器常安装在车轮附近，通过感应车轮上的磁性物质，来测量车轮的转动。
当车轮转动时，车轮上的磁性物质会接近霍尔传感器，磁场强度发生变化，从而触发传感器输出，产生电信号。
通过电路连接，霍尔传感器的输出信号可以传递到报警装置中。
报警装置通常由一个控制电路、一个警报器和一个显示屏组成。
控制电路可以接收传感器的信号，并进行处理。
当车速超过设定的安全速度时，控制电路可以通过控制警报器触发声音或光线警报，同时在显示屏上显示警示信息。
报警装置的安全速度可以根据骑车者的需求进行设定。
在城市骑行中，通常将安全速度设定为30km/h左右；在山地骑行中，安全速度可以适当提高，以应对更高的速度和复杂的路况。
骑车者可以根据自己的实际情况来选择适当的安全速度。
这种报警装置还可以配备其他功能。
可以设置超速记忆功能，当车速超过安全速度时，装置可以记录超速的次数和时间，以便骑车者进行统计和分析。
装置还可以设置静音模式，当骑车者不需要警报时，可以通过按键来关闭声音或光线警报。
除了安装在自行车上，霍尔传感器自行车车速超速报警装置也可以通过蓝牙或无线网络连接到手机或其他智能设备上。
骑车者可以通过手机App来监测车速，并接收报警装置的警报。
这样，骑车者可以更方便地得到警示信息，并及时采取相应的措施。
霍尔油门原理
霍尔油门原理霍尔油门是现代汽车中常见的一种电子油门控制系统，它利用霍尔传感器来实现对发动机油门的精准控制。
在了解霍尔油门原理之前，我们先来了解一下霍尔传感器的工作原理。
霍尔传感器是一种基于霍尔效应的传感器，它可以检测磁场的变化并将其转换为电信号。
在汽车中，霍尔传感器通常用于检测转动部件的位置和速度，比如发动机的曲轴位置、凸轮轴位置以及油门踏板的位置。
在霍尔油门系统中，霍尔传感器被安装在油门踏板上，用于检测踏板的位置变化，并将其转换为电信号传输给发动机控制单元（ECU）。
当驾驶员踩下油门踏板时，踏板的位置会发生变化，霍尔传感器会检测到这一变化并将其转换为电信号。
这个电信号会被发送到ECU，ECU会根据接收到的信号来控制发动机的油门开度。
这样，驾驶员就可以通过踩下油门踏板来控制发动机的转速和车辆的加速。
霍尔油门系统相比传统的机械油门系统具有更高的精准度和可靠性。
传统的机械油门系统是通过连接踏板和节气门的钢缆来实现油门的控制，而这种机械连接容易受到磨损和松动的影响，导致油门的响应速度和精准度下降。
而霍尔油门系统则通过电子信号来控制油门的开度，避免了机械连接带来的问题，从而提高了油门控制的精准度和可靠性。
除了精准度和可靠性的提升，霍尔油门系统还可以实现一些其他功能。
比如，在一些高端车型中，霍尔油门系统可以与车辆的稳定控制系统和自动驾驶系统进行集成，实现更加智能化的车辆控制。
此外，霍尔油门系统还可以通过ECU对油门的响应曲线进行调整，从而实现不同驾驶模式下的油门控制。
总的来说，霍尔油门系统通过利用霍尔传感器实现了对发动机油门的精准控制，相比传统的机械油门系统具有更高的精准度和可靠性，并且还可以实现更多的功能。
随着汽车科技的不断发展，相信霍尔油门系统会在未来得到更广泛的应用。
车速传感器 原理
车速传感器原理
车速传感器是一种用来测量车辆行驶速度的装置。
它可以通过检测车轮转动的频率来计算车辆的速度，并将测量结果传输给车辆的控制系统。
车速传感器的原理基于霍尔效应，即当导体通过一个磁场时，会产生一个电压差。
车速传感器通常由一个磁性编码盘和一个霍尔传感器组成。
磁性编码盘固定在车轮或传动轴上，而霍尔传感器则安装在车辆底盘上。
当车轮转动时，磁性编码盘上的磁性标记通过霍尔传感器产生变化的磁场。
这个变化的磁场会产生相应的电压差，霍尔传感器会将这个电压差转换为数字信号。
车速传感器会测量磁性编码盘上的磁标记通过的频率，并根据这个频率计算车辆的行驶速度。
这个速度值会发送给车辆的控制系统，以便实现一些行车功能，如自动变速器的换档控制、防抱死制动系统等。
车速传感器的工作原理可以总结如下：当车轮旋转时，磁性编码盘上的磁标记通过霍尔传感器产生变化的磁场，霍尔传感器将这个磁场转换为电压差。
然后，车速传感器测量这个电压差的频率，并根据频率计算车辆的行驶速度。
最后，车速传感器将速度值发送给车辆的控制系统，以实现各种行车功能。
总之，车速传感器是一种基于霍尔效应的装置，通过测量车轮转动的频率来计算车辆的速度，并将测量结果传输给车辆的控制系统。
霍尔传感器测量电路及应用
霍尔传感器测量电路及应用霍尔传感器是一种基于霍尔效应工作原理的传感器，常用于测量磁场强度。
其测量电路是由霍尔传感器、电源电路、信号处理电路以及输出电路组成的。
首先，电源电路为霍尔传感器提供工作所需的电源电压。
在电源电路中，一般会使用电源滤波电路来稳定和过滤电源电压，以减少电源中的噪声和干扰。
然后是霍尔传感器部分，其主要由霍尔元件和调零电路组成。
霍尔元件是测量磁场强度的核心部分，它根据磁场的变化产生一个与磁场强度成正比的电压信号。
调零电路用于将测量信号交流分量滤除，以保证测量的准确性。
接下来是信号处理电路，它主要用于放大、滤波和处理霍尔传感器输出的电压信号。
首先，通过放大电路将霍尔传感器的微弱信号放大到适合后续处理的幅度范围。
然后，通过滤波电路去除高频噪声和干扰信号，以保证测量结果的稳定性和准确性。
最后，通过处理电路对信号进行线性化或者非线性化处理，以满足不同的应用需求。
最后是输出电路，它将信号处理电路输出的电压信号转换为可用的形式。
输出电路的形式可以是电压输出、电流输出或者数字信号输出，这取决于具体的应用场景。
例如，在磁场测量中，可以将输出电压信号转换为磁场强度值，并通过显示屏或者计算机进行显示和记录。
应用方面，霍尔传感器具有广泛的应用领域。
首先，它可以用于测量磁场强度，例如在工业环境中测量电机磁场、电磁炉磁场等。
其次，它还可以用于位置和速度测量，例如在汽车行业中测量车辆转速、车速等。
此外，霍尔传感器还可以用于电流测量、流量测量等方面。
总结起来，霍尔传感器测量电路由电源电路、霍尔传感器、信号处理电路和输出电路组成。
电源电路提供电源电压，霍尔传感器测量磁场强度，信号处理电路对信号进行放大、滤波和处理，输出电路将信号转换为可用的方式。
霍尔传感器广泛应用于磁场测量、位置和速度测量、电流测量等领域。
霍尔式车速表工作原理
霍尔式车速表工作原理
一、车速表概述
车速表是汽车仪表中重要的测速仪器之一，能实时测量车辆行驶速度，并将速度值转化为物理量输出至仪表盘上，使车辆驾驶员能够了解车
速情况，保证安全驾驶。
霍尔式车速表又称磁敏式车速表，是一种常
用的测速仪器。
霍尔式车速表的工作原理如下：
二、霍尔效应
霍尔效应是指将材料置于磁场中时，通过材料内部的电荷载流子受到
洛仑兹力的影响，从而在材料厚度的方向上产生电势差，进而产生电
流的现象。
霍尔效应是磁敏式车速表测速的基础。
三、霍尔式车速表工作原理
1. 总体构造
霍尔式车速表分为传感器和车速表两部分。
传感器一侧为磁铁，安装
在车轮或传动轴上，车速表内部则有霍尔元件、电路测量系统和显示
系统组成。
2. 测量原理
车轮或传动轴上的磁铁在旋转时，会产生不断变化的磁场，磁场穿过
传感器内部的霍尔元件。
磁场的变化会引起霍尔元件输出电信号的变
化大小，其大小与车速成正比。
电路将信号经过放大、处理和滤波，
最终输出电压信号。
电路放大的幅度和调节信号的频率以便与车速成
比例。
输出信号转化后，可在车速表的显示区域，将车速以数字形式
显示于仪表盘上。
3. 应用效果
霍尔式车速表的应用效果在于，靠磁铁计数来确定车轮转速，可避免因经过路面不平且超速。
从而实现精确测速，增加了驾驶员对车辆的控制能力。
综上所述，霍尔式车速表是汽车仪表中重要的一种测速仪器，其工作原理基于霍尔效应原理，通过传感器、电路测量系统和显示系统的组合，将车速以数字形式显示于仪表盘上，有利于驾驶员的安全驾驶。
传感器与检测技术-霍尔式传感器及应用
2023/9/5
8
常用的霍尔元件材料
锗、硅、砷化铟、锑化铟等半导体材料。 其中N型锗容易加工制造，其霍尔系数、 温度性能和线性度都较好。N型硅的线 性度最好，其霍尔系数、温度性能同N 型锗相近。锑化铟对温度最敏感，尤其 在低温范围内温度系数大，但在室温时 其霍尔系数较大。砷化铟的霍尔系数较 小，温度系数也较小，输出特性线性度 好。
40
霍尔钳形电流表（交直流两用） 豁口
压舌
2023/9/5
41
1—输入轴 2—转盘 3—小磁铁 4—霍尔传感器
2023/9/5
38
霍尔式接近开关
当磁铁的有效磁 极接近、并达到动作 距离时，霍尔式接近 开关动作。霍尔接近 开关一般还配一块钕 铁硼磁铁。
2023/9/5
39
所实现的多媒体界面： 霍尔电流传感器演示 铁心
线性霍尔IC
EH=KH IB
2023/9/5
2023/9/5
13
7.1.3 霍尔元件主要参数及其误差
1．主要特性参数
（1）乘积灵敏度KH （2）额定控制电流Icm （3）磁灵敏度KB （4）输入电阻Ri、输出电阻R。 （5）不等位电势Uo和不等位电阻Ro （6）寄生直流电势UOD （7）霍尔电势温度系数α
（8）工作温度范围
2023/9/5
2023/9/5
11
2.霍尔元件的连接
（1）当控制电流为直流输入时，为了得 到较大的霍尔输出，可将几块霍尔元件 的输出串联。但控制电流必须并联，决 不能串联。因为串联起来将有大部分控 制电流被相连的霍尔电势极短接。
2023/9/5
12
（2）当控制电流为交流输入时，可采用 如图连接方式，这样可以增加霍尔输出 电势及功率。
霍尔传感器在汽车上的应用
霍尔传感器在汽车上的应用随着现代科技的不断发展，汽车行业也在不断地升级改进，在这种情况下，各种高科技元件也在不断地被应用在汽车制造中。
其中，霍尔传感器就是一种被广泛应用的元件。
霍尔传感器是一种能够检测磁场变化的传感器，在汽车上有着多种应用。
一、引言霍尔传感器是一种基于霍尔效应实现检测、计量的传感器。
霍尔效应是指在某些材料中，在外加磁场的作用下，自由电子受到洛伦兹力的作用而产生横向位移，并在材料的两侧产生电压差的现象。
这种效应被广泛应用在磁场测量和探测中，尤其是在汽车制造中。
二、车速传感器车速传感器是一种应用广泛的霍尔传感器。
通过车速传感器，车辆的速度可以被准确地检测和记录。
车速传感器通常安装在车速表或车速传感器齿轮箱中，当车辆行驶过程中，车速传感器检测到齿轮的旋转速度，并将这个信号传输到车辆电子控制单元（ECU）中。
ECU通过分析这个信号来计算车辆当前的速度，并将结果显示在车速表上。
车速传感器可以测量车辆的加速度和减速度，并帮助驾驶员更好地掌握驾驶情况。
三、转速传感器除了车速传感器之外，霍尔传感器还可以用来检测引擎转速。
在汽车引擎中，转速传感器是一种能够检测发动机转速、控制点火时间和喷油系统的传感器。
转速传感器通常安装在引擎上，它检测到引擎旋转的速度并将这个信号传输到ECU中，以控制引擎的点火和燃油喷射。
转速传感器帮助确保引擎的可靠性和高效性，并提高了汽车的动力性能和能耗效率。
四、油位和温度传感器霍尔传感器还可以用来检测汽车油位和温度。
油位传感器通过检测燃油罐中油液表面的位置来测量燃油的容量，并将这个信号传输到ECU中。
ECU根据油位传感器的信号来计算清晰的油位数据，并用于显示油量表。
温度传感器则可用于检测发动机的温度，帮助确保引擎工作在正常的温度范围内，并提高了汽车的维护效率和可靠性。
五、总结霍尔传感器是一种在汽车制造中广泛应用的传感器。
其基于霍尔效应实现，可以检测磁场变化并输出对应的电信号。
霍尔效应在车速传感器中的应用
霍尔效应在车速传感器中的应用摘要：霍尔传感器是利用霍尔效应实现磁电转换的一种传感器，它具有无触点、灵敏度高、线性度好、稳定性高、体积小和耐高温等特点，在车速测量中占有非常重要的地位。
关键词：霍尔效应霍尔传感器轮速1.前言当前汽车车速传感器多采用霍尔式原理, 此传感器是一种基于霍尔效应的传感器, 具有对磁场敏感度高、输出信号稳定、频率响应快、抗电磁干扰能力强、结构简单、使用方便、无触点等特点。
它主要是由特定磁极对数的永久磁铁( 一般为4 或8 对) 、霍尔元件、旋转机构及输入/输出插件等组成[1] 。
其工作原理是当传感器的旋转机构在外驱动作用下旋转时, 会带动永久磁铁旋转, 穿过霍尔元件的磁场将产生周期性变化, 引起霍尔元件输出电压变化, 通过后续电路处理形成稳定的脉冲电压信号, 作为车速传感器的输出信号。
2.霍尔传感器霍尔传感器是把霍尔元件、温度补偿电路、放大器及稳压电源等集成在一个芯片上，然后封装起来构成的. 由于霍尔传感器测量方式属于补偿式测量［2］。
霍尔传感器分为线性和开关型两种，线性霍尔传感器主要用于位移、压力、电功率等测量，开关型霍尔传感器主要用于转速、转角、液位等测量。
将载流导体或半导体板放在磁场中, 使磁场方向垂直于电流方向, 在导体板两侧ab 之间就会出现横向电势差U。
这种现象是霍尔首先发现的, 因此,称之为霍尔效应，如图1所示，板两侧形成的电势差称U 为霍尔电压。
图1 霍尔效应图2 霍尔转数传感器结构原理(1)式中: I: 控制电流e0: 电子电荷量；B: 磁感应强度；d: 半导体的厚度；n: 电子浓度。
由霍尔原理可知, 霍尔传感器的输出电压U 与被测物体的运动速度无关, 因此它的高、低速特性都很好, 若用其测量物体的转速, 其下限速度可以接近于0，上线速度从理论上讲可以不受限制, 即它可以满足工程中各种运行速度的测量。
正因为如此, 汽车上的车速传感器大多采用霍尔式传感器。
用霍尔元件作为汽车的车轮转速传感器时, 多采用磁感应强度作输人信号, 且如图2所示结构为多[3]。
霍尔传感器应用场所
霍尔传感器应用场所霍尔传感器是一种基于霍尔效应原理的传感器，它可以检测磁场的变化，广泛应用于各种领域。
以下是一些常见的霍尔传感器应用场所。
1. 汽车行业在汽车行业中，霍尔传感器被广泛应用于车速、转速、油门位置等方面。
例如，在汽车发动机中，可以使用霍尔传感器来检测曲轴转速和凸轮轴位置，从而控制发动机点火和燃油喷射时间。
此外，在电动汽车中，霍尔传感器也被用来检测电机转速和位置。
2. 工业自动化在工业自动化领域，霍尔传感器可以用来检测物体的位置、运动状态等信息。
例如，在流水线上生产过程中，可以使用霍尔传感器来检测零部件的位置和运动状态，并控制机械臂的操作。
此外，在自动化仓储系统中，也可以使用霍尔传感器来检测货物的位置和数量。
3. 家电行业在家电行业中，霍尔传感器被广泛应用于各种家电产品中。
例如，在洗衣机中，可以使用霍尔传感器来检测滚筒的转速和位置，从而控制洗涤程序。
在电风扇中，可以使用霍尔传感器来检测风扇叶片的转速和位置，从而控制风力大小。
4. 医疗行业在医疗行业中，霍尔传感器可以用来检测人体的生理状态和运动状态。
例如，在健身器材中，可以使用霍尔传感器来检测用户的运动状态，并记录运动数据。
在康复治疗中，也可以使用霍尔传感器来监测患者的运动状态和进展情况。
5. 航空航天在航空航天领域中，霍尔传感器被广泛应用于各种航空航天设备中。
例如，在飞机发动机中，可以使用霍尔传感器来检测发动机叶轮的转速和位置，并控制喷油量。
在卫星导航系统中，也可以使用霍尔传感器来检测卫星方向和位置。
总之，随着技术的不断发展和创新，霍尔传感器将会被应用于更多领域，并且具有广阔的市场前景。
霍尔效应传感器原理
霍尔效应传感器原理霍尔效应传感器是一种利用霍尔效应原理来测量磁场强度的传感器。
它由霍尔元件、信号处理电路和输出电路组成。
霍尔效应是指当电流通过一块导电材料时，若该导电材料中存在磁场，那么在材料两侧会产生一定的电压差。
这种现象被称为霍尔效应，其原理是基于洛伦兹力的作用。
当载流子在磁场中运动时，磁场会对载流子施加一个垂直于电流方向和磁场方向的力，从而导致电荷在材料两侧的分布不均匀，进而产生电势差。
在霍尔效应传感器中，霍尔元件是起主要作用的部分。
它通常由半导体材料制成，具有一定的宽度和长度。
当磁场垂直于霍尔元件的平面时，载流子将受到洛伦兹力的作用，导致电荷分布不均匀，形成一个电势差。
这个电势差与磁场的强度成正比，所以可以通过测量电势差来确定磁场的强度。
为了提高测量的精确度，霍尔效应传感器通常采用差分结构。
差分结构由两个相同的霍尔元件组成，它们被放置在一个共同的磁场中。
当磁场的强度发生变化时，两个霍尔元件分别产生一个电势差，通过对这两个电势差进行差分运算，可以得到一个准确的磁场强度值。
信号处理电路是为了将霍尔元件输出的微弱电压信号进行放大和滤波，以便后续的信号处理和分析。
输出电路则是将信号处理后的电压信号转换为可用的电流信号或数字信号，以便于与其他设备进行连接和通信。
霍尔效应传感器具有很多优点。
首先，它对磁场的测量范围广泛，可以测量强磁场和弱磁场。
其次，它对温度的变化不敏感，可以在-40℃至150℃的温度范围内正常工作。
此外，霍尔效应传感器还具有响应速度快、耐震动和抗干扰能力强等特点。
应用领域方面，霍尔效应传感器被广泛应用于工业自动化、汽车电子、电力电子、航空航天等领域。
在工业自动化中，霍尔效应传感器可以用于测量电机的转速和位置，实现精确的控制。
在汽车电子领域，霍尔效应传感器可以用于测量车速、方向盘角度等信息，提高驾驶安全性。
在电力电子领域，霍尔效应传感器可以用于测量电流和磁场强度，实现精确的电能计量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔效应在车速传感器中的应用
摘要：霍尔传感器是利用霍尔效应实现磁电转换的一种传感器，它具有无触点、灵敏度高、线性度好、稳定性高、体积小和耐高温等特点，在车速测量中占有非常重要的地位。
关键词：霍尔效应霍尔传感器轮速
1.前言
当前汽车车速传感器多采用霍尔式原理, 此传感器是一种基于霍尔效应的传感器, 具有对磁场敏感度高、输出信号稳定、频率响应快、抗电磁干扰能力强、结构简单、使用方便、无触点等特点。
它主要是由特定磁极对数的永久磁铁( 一般为4 或8 对) 、霍尔元件、旋转机构及输入/输出插件等组成[1] 。
其工作原理是当传感器的旋转机构在外驱动作用下旋转时, 会带动永久磁铁旋转, 穿过霍尔元件的磁场将产生周期性变化, 引起霍尔元件输出电压变化, 通过后续电路处理形成稳定的脉冲电压信号, 作为车速传感器的输出信号。
2.霍尔传感器
霍尔传感器是把霍尔元件、温度补偿电路、放大器及稳压电源等集成在一个芯片上，然后封装起来构成的. 由于霍尔传感器测量方式属于补偿式测量［2］。
霍尔传感器分为线性和开关型两种，线性霍尔传感器主要用于位移、压力、电功率等测量，开关型霍尔传感器主要用于转速、转角、液位等测量。
将载流导体或半导体板放在磁场中, 使磁场方向垂直于电流方向, 在导体板两侧ab 之间就会出现横向电势差U。
这种现象是霍尔首先发现的, 因此,称之为霍尔效应，如图1所示，板两侧形成的电势差称U 为霍尔电压。
图1 霍尔效应图2 霍尔转数传感器结构原理
(1)
式中: I: 控制电流e0: 电子电荷量；B: 磁感应强度；d: 半导体的厚度；n: 电子浓度。
由霍尔原理可知, 霍尔传感器的输出电压U 与被测物体的运动速度无关, 因此它的高、低速特性都很好, 若用其测量物体的转速, 其下限速度可以接近于0，上线速度从理论上讲可以不受限制, 即它可以满足工程中各种运行速度的测
量。
正因为如此, 汽车上的车速传感器大多采用霍尔式传感器。
用霍尔元件作为汽车的车轮转速传感器时, 多采用磁感应强度作输人信号, 且如图2所示结构为多[3]。
图2a是在旋转盘上贴上若干个永久磁钢, 把霍尔集成式传感器固定在转盘贴有磁钢的圆弧上方, 离磁钢的距离可控制在2mm左右。
当转盘转动, 磁钢依次经过传感器, 传感器电路中便同步产生一个霍尔电势脉冲, 经霍尔集成电路内部的放大、整形后, 向外输出一个高电频的脉冲序列, 其占空比随转盘的角速度而变化。
其每转的脉冲数等同于磁体上的磁对极数。
图2b即将磁体与霍尔元件做成一体, 以齿盘转动来改变磁阻, 测取霍尔电势脉冲。
磁铁N极与S 极的距离等于齿距。
霍尔元件粘贴在磁极的端面。
齿轮每转过一个齿，霍尔元件便输出一个电脉冲，测定脉冲信号的频率便可得到转速值。
3.轮速算法
3.1 测频率法。
最简单的方法就是测频率法，即利用一段固定时间间隔内的编码器产生的输出脉冲数来确定转速。
（2）
式中：：△t时间间隔内的轮速平均值；△t：进行脉冲累计的时间间隔；n：△t内发生的脉冲数。
增大累计时间间隔△t，可以使绝对误差减小，同时, 也可能使数到的脉冲数增多, 相对误差值也可能减小。
但由于（2）式计算的速度是作为△t的中间时刻瞬时轮速的估计值，当△t 增大时，这种估计就越来越不精确。
另一方面，当车速较低时,即使时间间隔设得较大, 仍不能数得较多的脉冲, 在低速时速度计算的相对误差将变大。
因此测频率法较适合于高速测量。
3.2 测周期法。
它是测量霍尔传感器所产生的相邻两个转速脉冲信号的时间来确定转速。
相邻两个转速脉冲信号时间的测量是采用对已知高频脉冲信号进行计数来实现的。
（3）
式中：T：检测高频脉冲信号周期；m：图3中之间的检测周期数。
图3 测周期法示意图
缩短检测周期T，m增大，绝对误差和相对误差都会减小，对一定值T，当轮速减小，有效脉冲法的相对误差和绝对误差减小。
3.4测频率/周期法
以上对两种轮速数据计算处理方法的讨论表明，可以在高速时采用测频率法, 而在低速时采用周期法。
由于同时对两种脉冲信号进行计数,因此只要“同时性”处理得当测频率/周期法在高速和低速时都具有较高的测速精度。
[4]
参考文献：
[1]郑发农.电子式车速里程表[J].自动化仪表, 2000,21( 6) : 19 20
[2]秦祖荫.霍尔电流传感器的性能及其使用［J］.电力电子技术，1994,（4）：63-65.
[3]李令举.汽车工程电子新技术人民交通出版社,1995
[4]沙占友.集成化智能传感器原理及应用[M ].北京:电子工业出版社, 2004.
[5]麻友良.汽车电器与电子控制系统[M].北京:机械工业出版社,2006.
[6]王瑛，王旭东哈尔滨商业大学学报（自然科学版）2006.10.。
