7.7常用格栅机的分类及选型推荐
机械格栅机的分类
机械格栅机的分类预处理也称初步处理，通常是指在污水处理厂或给水处理厂的进口处，通过一些专用处理设备或构筑物对污水进行简单的处理，去除水中所含有的会影响后续设备正常运行的大块状杂质及长纤维，如漂浮物、砂粒、果壳、纤维物，所涉及的技术包括格栅、筛网、沉砂等。
对于水质和水量变化较大的工业废水，在处理之前还需要进行水量和水质的均和调节。
生活污水、工业废水、河流湖泊中常含有一些大块的固体悬浮物和漂浮物，如塑料瓶、塑料袋、破布、棉纱、木棍、树枝、水草等。
格栅的基本结构石油一组平行的金属栅条按一定的间距制成的框架，斜放在废水流经的渠道或泵站集水池的进口处，以截留水中较大的悬浮物和漂浮物，防止水泵、管道以及处理设备的堵塞。
格栅的分类：根据格栅的栅距(栅条之间的净距)，可以把格栅细分为粗格栅、中格栅、细格栅三类。
一般采用粗细格栅结合使用。
粗格栅粗格栅的栅距（栅条之间的净距）范围为40~150mm，常采用100mm。
栅条结构采用金属直栅条，垂直排列，一般不设清渣机械，必要时人工清渣，主要用于隔除粗大的漂浮物。
此类格栅主要用于地表水取水构筑物、城市排水合流制管道的提升泵房、大型污水处理设备厂等，隔除水中粗大漂浮物，如树干等。
在此类格栅后一般需要设置栅距较小的格栅，进一步拦截杂物。
中格栅在污水处理中，有时格栅也被作为粗格栅，其栅距范围为10~40mm，常用栅距为16~25mm，用于城市污水处理和工业废水处理。
除个别小型工业废水处理采用人工清渣外，一般都为机械清渣。
在早期的设计中，格栅的栅距以不堵塞水泵叶轮为选择依据，较大的水泵可以选用较大的格栅，近年来，城市污水处理厂设计中均采用较小的栅距，以尽可能多的去除漂浮杂物。
细格栅细格栅栅距范围为1.5~10mm，常用的栅距为5~8mm。
近年来细格栅设备较好的解决了栅缝易堵的难题，可以有效去除细小的杂物，如小塑料瓶，小塑料袋等。
采用细格栅可以明显改善处理效果，减少初沉池水面的漂浮杂物。
常见的格栅有哪些？
常见的格栅有哪些？机械格栅是给水排水处理技术中早期产生的净化设备之一。
它大大地减轻了工人的劳动强度,保护工人身体健康,降低进水的水头损失，提高泵站效率。
1、回转式格栅它由许多个相同的耙齿机件交错平行组装成一组封闭的耙齿链，在电动机和减速机的驱动下，通过一组槽轮和链条组成连续不断的自上而下的循环运动，达到不断清除格栅的目的。
当耙齿链运转到设备上部及背部时，由于链轮和弯轨的导向作用，可以使平行的耙齿排产生错位，使固体污物靠自重下落到渣槽内，脱落不干净时，这类格栅容易把污物带到栅后渠道中。
2、链式格栅链式格栅主要由传动装置、框架、除污耙、撇渣机构、同步链条、栅条等组成。
链式格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合；上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。
3、抓斗式格栅抓斗式格栅由悬挂单轨系统、载重小车、抓爪装置和格栅栅条组成。
运行时通过设置于载重小车上方的驱动装置带动小车沿轨道作平面移动，当到达预定格栅除渣位置后，抓爪(弧形除渣齿耙)在钢丝绳牵引下实行下行运动，当除渣齿耙抵达格栅底部时，控制系统关闭弧形齿耙，同时提升除渣齿耙开始捞渣，齿耙到达预定提升高度后指令载重小车移动至指定点卸污。
4、自清式格栅自清式格栅由动力装置、机架、梨形耙齿、清洗机构及电控箱等组成。
当运行时，耙齿链的下部浸没在水中，在动力装置的驱动下，耙齿链进行回转运动，把液体中的杂物分离出来，当运转到上部时，由于链轮和弯轨的导向作用，是魅族耙齿之间产生相对运动，大部分固体杂物靠自重脱落下来，另一部分粘在耙上的杂物依靠橡胶刷清理和压力冲洗水冲刷去除。
5、粉碎型格栅粉碎型格栅机主要是由切割刀片、垫片、轴、中间轴支承、旋转式过水格栅、轴承和密封圈、侧栏、底座、机壳、固定框架、减速器等部分组成。
粉碎型格栅机是一种把污水中的固体颗粒粉碎成细小颗粒的新型格栅，栅渣被粉碎后不需要打捞，同时起到保护后续水泵的作用。
格栅除污机技术选型介绍(制作样本专用)
格栅除污机1、WHG 耙齿回转式格栅除污机2、WLG 链板回转式格栅除污机3、WZG 型转鼓格栅1、WHG 耙齿回转式格栅除污机 型号说明：产品概述：我公司设计生产的WHG 系列耙齿回转式格栅除污机（又称固液分离机）是一种可以连续自动清除流体中各种形状杂物，以固液分离为目的的装置，它可以作为一种专用设备广泛地用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是一种理想的固液筛分设备。
工作原理：该设备是由ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿上形成闭式耙齿链，其下部安装在进渠水体中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。
由于耙齿的特殊结核形状，使耙齿链携带杂物到达上端反向运动时前、后排耙之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。
技术参数：参数型号功率（KW ）耙齿栅隙（mm ）设备宽B1（mm ）井宽B（mm ）1351015过水流量（m ³/h ） 耙齿回转式格栅除污机渠宽（mm ）渠深（mm ） WHG-□×□WHG-500 0.55 240 480 590 730 750 500 600 WHG-600 0.55 308 620 764 920 960 600 700 WHG-700 0.55～0.75 360 720 930 1124 1160 700 800 WHG-800 0.75 440 880 1080 1330 1420 800 900 WHG-900 0.75 550 1024 1250 1450 1580 900 1000 WHG-1000 0.75～1.1 580 1160 1450 1760 1830 1000 1100 WHG-1100 1.1 650 1310 1670 2000 2080 1100 1200 WHG-1200 1.1～1.5 710 1470 1750 2080 250 1200 1300 WHG-1500 1.5 920 1840 2000 2250 2400 1500 1600 性能特点：1、具有自净能力，结构紧凑、运行平稳、无噪声。

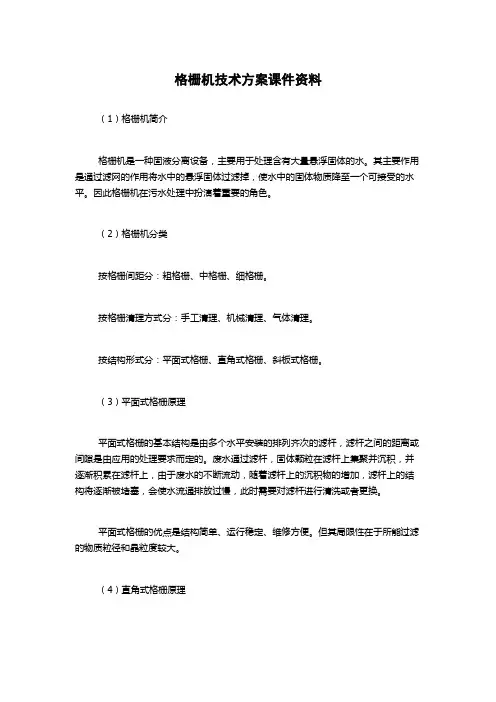

格栅机技术方案课件资料
格栅机技术方案课件资料（1）格栅机简介格栅机是一种固液分离设备，主要用于处理含有大量悬浮固体的水。
其主要作用是通过滤网的作用将水中的悬浮固体过滤掉，使水中的固体物质降至一个可接受的水平。
因此格栅机在污水处理中扮演着重要的角色。
（2）格栅机分类按格栅间距分：粗格栅、中格栅、细格栅。
按格栅清理方式分：手工清理、机械清理、气体清理。
按结构形式分：平面式格栅、直角式格栅、斜板式格栅。
（3）平面式格栅原理平面式格栅的基本结构是由多个水平安装的排列齐次的滤杆，滤杆之间的距离或间隙是由应用的处理要求而定的。
废水通过滤杆，固体颗粒在滤杆上集聚并沉积，并逐渐积累在滤杆上，由于废水的不断流动，随着滤杆上的沉积物的增加，滤杆上的结构将逐渐被堵塞，会使水流通排放过慢，此时需要对滤杆进行清洗或者更换。
平面式格栅的优点是结构简单、运行稳定、维修方便。
但其局限性在于所能过滤的物质粒径和晶粒度较大。
（4）直角式格栅原理直角式格栅与平面式格栅相似，只是滤杆的排布方式有所不同。
直角式格栅滤杆呈垂直状态排布，流经滤杆的水通过重力与惯性量的作用将悬浮物质落在滤杆上。
其优点在于能处理的物质粒度比较小，并具有良好的自清洁性能。
（5）斜板式格栅原理斜板式格栅是一种特殊的平面式格栅。
它的滤杆呈斜板状安装，使水可以平稳地流过滤杆。
在重力的作用下，固体悬浮物被截留在斜板的表面，随着滤杆上移，固体杂质被连续地挑落在料斗或输送带上。
（6）格栅机应用领域格栅机在污水处理、工业水处理、自来水处理等领域有着广泛的应用。
污水处理中的运用：泵送污水到进入池前, 应先进入格栅沉渣池中预处理，减小进入池前的泥沙等物质的含量，避免堵塞泵及管道，并节省处理费用。
工业水处理中的运用：格栅机被广泛应用于各类工业生产中，如矿山、能源、冶金、化工、纺织、印染、造纸等行业的生产废水处理，特别是在装填煤制气的煤气化工艺中，用以处理高浓度的悬浮颗粒。
（7）结论格栅机是一种常见的固液分离设备，其应用广泛，常用于污水处理、工业水处理、自来水处理等领域。
7.7常用格栅机的分类及选型 推荐
常用格栅机的分类及选型推荐--绿烨环保格栅机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。
很多人对格栅机的选型不大了解，今天小编给大家讲讲格栅机分类和选型的知识：一、格栅机分类：粗格栅，一般设计栅距10～20mm，常用类型为钢绳式粗格栅和高链式粗格栅细格栅，一般设计栅距4～lOmm，常用类型为转鼓式细格栅和回转式细格栅。
粗格栅1、钢绳式粗格栅构造：主要由机架、导轨、背板及栅条、三条钢丝绳、驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载、断绳保护装置以及爬梯等部件组件工作原理：闭耙放置---开耙下行---闭耙上行---限位停机2、高链式粗格栅构造：由机架，导轨，背板及栅条，三条链条，驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载保护装置以及爬梯等部件组件。
工作原理：同钢绳式格栅机一样，不同的是牵引由钢丝绳变为链条。
考虑到链条断裂的可能性极低，一般取消链条断开的保护设置。
3、优缺点比较1） 链条式粗格栅的链条一旦调校准确后，正常负荷下的变形极小。
而钢绳式粗格栅的钢丝绳在运行一段时间后，需要定期对三条钢丝绳进行调校维护，以防止耙斗的歪斜，减少因牵引负荷失衡导致的断绳故障。
2）链条的价格比钢丝绳的价格高很多，但钢丝绳维修成本较高3）迟早都会面临更换牵引机构的工作，更换链条的工作量要比更换钢丝绳的工作量大很多。
4）链条式粗格栅的故障会较少，不频繁，故障维修时间长。
钢绳式粗格栅的故障会较多，较为频繁，较短时间内维修好。
细格栅1、转鼓式细格栅构造：由机架、圆柱形转鼓、反冲洗装置、螺旋压榨和栅渣输送装置1）一体式转鼓细格栅组成：格栅与压榨螺旋一体化的设备，主要由机架、圆柱形转鼓、内置压榨螺旋、反冲洗装置、驱动装置和配套带式输送装置工作原理：转鼓以一定的速度旋转，污水从转鼓中心进入，从两侧流出，拦截的栅渣由转鼓带到上部。
格栅分类和选择
一、格栅1概述1.1产品名称及定义在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
1.2产品分类、功能及特点、适用范围格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。
格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。
常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。
其适用范围与特点见表1。
表1 常用格栅机适用范围及特点类型适用范围优点缺点臂式格栅机中等深度的宽大格栅维护方便、寿命长构造较复杂、耙齿与栅条对位较难链式格栅机深度不大的中小型格栅，主要清除长纤维、带状物构造简单、占地小杂物可能卡住链条和链轮钢绳式格栅机固定式适用于深度范围大的中小型格栅，移动式适用于宽大格栅适用范围广、检修方便防腐要求高、检修时需停水回转式格栅机深度较小的中小型格栅结构简单、动作可靠、检修容易、重量轻。
制造要求高、占地较大1.3产品通用技术要求1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。
2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm。
在小污水站，设置一道格栅即可，栅条间隙应为3～15mm。
3）过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。
过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。
栅后渠底应比栅前相应降低0.1～0.3m。
4）格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。
格栅除污机类型有哪些
相对来说，格栅除污机是我们生活中一种不常见的一种污水处理设备，他是通过格栅将固体与液体分离的一种除污机械，可以用机械的方法，将格栅截留的栅渣清捞出水面的设备。
主要类型有：
按格栅形式分
1）弧形格栅除污机
一种固定格栅除污机，其栅条为圆弧形（近视1/4圆周），齿耙在驱动装置驱动下，沿圆弧形栅条将污物推至栅条上方，实现污渣清除。
2）倾斜格栅除污机
3）垂直格栅除污机
按齿耙垂直向型式分
1）臂式格栅除污机
2）链式格栅除污机
通过链带动的若干组齿耙插入静止的栅条，将污物与水分离的格栅除污机，代号为GL。
3）钢索牵引式格栅除污机
4）旋转格栅除污机
也叫回转式格栅除污机。
没有静止格栅，由密布的齿耙随着回转式牵引链的运动将水中污物打捞出来的格栅除污机，代号HF。
按安装型式分
1）固定式格栅除污机
2）移动式格栅除污机
3）顺水流格栅除污机
4）逆水流格栅除污机
按动力传动分
1）电机-机械格栅除污机
2）油泵-液压格栅除污机
按控制机构分
1）自动控制格栅除污机
2）人工控制格栅除污机
3）自动-人工控制格栅除污机
4）水位差格栅除污机
按格栅间隙分
1）粗格栅除污机
2）细格栅除污机
3）网式格栅除污机
南京蓝洁环保科技有限公司是一家环保全产业链的综合服务业，专门从事于高浓度工业有机废水、工业交通民用环境噪音污染、高难度工业废水烟尘处理以及工业废水。
格栅除污机的分类
格栅除污机的分类格栅是由一组平行的金属栅条或筛网、格栅柜和清渣耙三部分组成，安装在污水处理厂的端部，一般安置在污水处理厂或泵站的进水口，以避开管道、机械设备及其他设备的堵塞。
工业污水未经处理直接排放，其间可能含有一些大粒度的悬浮物。
为了清除污水和雨水泵站以及污水处理厂进水中含有的较大悬浮物，爱护后续处理设备的正常运转，以及下降其他处理设备的负荷，需要在污水处理厂的一级处理中设定一个筛滤设备格栅。
格栅首要作用是将污水中的大块污染物阻拦出来，否则这些大块污染物将堵塞后续单元的机泵或工艺管线。
格栅的分类：(1)按格栅条间隔的巨细分类：细格栅、中格栅和粗格栅别为4～10mm，15～25mm和大于40mm。
(2)按清渣方法不同分类：人工除渣格栅和机械除渣格栅两种。
人工清渣首要是粗格栅。
(3)按栅耙的位置不同分类：前清渣式格栅和后清渣式格栅。
前清渣式格栅要顺水流清渣，后清渣式格栅要逆水流清渣。
(4)按外形不同分类：平面格栅和曲面格栅。
平面格栅在实践工程中运用较多。
(5)按结构特征不同分类：抓扒格栅、循环式格栅、弧形格栅、回转式格栅、转鼓式格栅和阶梯式格栅现在运用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。
格栅的工艺参数：影响格栅效果有栅距、过栅流速和水头丢掉三个工艺参数。
(1) 栅距即在相邻两根栅条间的距离。
栅距大于40mm的为粗格栅，栅距在20～40mm 之间的为中格栅，栅距小于20mm 的为细格栅。
一般状况下，粗格栅阻挠的栅渣并不太多，只需一些特别大的污染物，但它能有效地爱护中格栅的正常运转。
中格栅对栅渣的阻挠发挥首要效果，绝大部分栅渣将在中格栅被阻挠下来，细格栅将进一步阻挠剩下的栅渣。
(2) 过栅流速污水在栅前途径内的流速一般掌握在0.40.8m/s，通过格栅的流速一般控制在0.61.0m/s。
过栅流速不能太大，否则将把本该阻挠下来的软性栅渣冲走。
一起，过栅流速也不能太小。
格栅除污机的型号选择
机械格栅除污机型号选择一、概述机械格栅除污机是污水处理中的一种重要的前级拦污设备。
有尼龙或不锈钢制成的耙齿按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动的驱动下自下而上作连续循环运动，将截流在耙齿上的固定悬浮物从污水中输送到地面或平台上方，并在耙齿旋转啮合的过程中将物料清除，已达到保护水泵和减轻后续工序的处理负荷的目的。
机械格栅除污机同时也应用于工业上的固液分离。
除物器的增加是格栅机的一个突破性进展，应用更广泛、更方便。
增加的除物器不仅可以将截流在耙齿上的固体悬浮物清除掉，还可以将丝状、缠绕状的条形物体清除掉，可以避免缠绕在耙齿上的条形物体在旋转啮合过程中将耙齿折断或折偏，影响格栅机的正常工作。
除物器的使用提高了格栅机拦污的质量和工作效率。
二、工作原理机械格栅除污机是由一种独特的耙齿装配成一组回转格栅链。
在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。
另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。
整个工作过程是连续的，也可以是间歇的。
三、特点与使用条件该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
水处理设备有限公司 机械格栅说明书(附机械格栅的分类和选择)
目录一、产品简介二、工作原理三、结构四、特点五、图片及参数六、CF型机械格栅安装调试说明七、CF型机械格栅常见故障及维护一、产品简介机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理设备，以固液分离为目的的装置。
它可以做为一种专用设备广泛应用于市政、城市污水、自来水厂、电厂、钢厂的进水以及各种行业中，同时也可以做为纺织、食品加工、造纸、皮革、等行业生产工艺中必不可少的前级筛分专用设备，是目前我国最先进的机械格栅。
二、工作原理机械格栅是由一种独特的耙齿装配成一组回转格栅链。
在电机减速器的驱动下经链轮传动驱耙齿链，进行回转运动。
耙齿链的下部浸没于排水沟槽中，当耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。
另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于网栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。
整个工作过程是连续的，也可以是间歇的。
三、结构机械格栅主要是由架体机构、驱动装置、耙齿机构等组成一种独特的耙齿装配成一组回转格栅链。
四、特点该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
五、图片及参数4六、CF型机械格栅安装调试说明1.本机起吊安装前应先检查各预埋钢板位置、尺寸是否符合设计要求，应保证：A．格栅两侧面与井顶部平台面垂直，其垂直度允差不超过20mm。
B．格栅井两侧面应平等，其平行度不超过20mm。
C．带锚脚的两面三刀预埋钢板应与格栅井顶部平台平。
格栅机技术方案
格栅机技术方案格栅机是一种用于水处理系统中的固体混合物分离设备，使用网格格栅将混合物分离成可回收物和不可回收物。
格栅机通常使用在污水处理厂中，也用于工业和农业应用中。
本文将介绍格栅机的技术方案。
一、格栅机的工作原理格栅机的目的是将大的固体颗粒从流动水中分离出来，并将其收集和处理。
格栅机通过一组水平和竖直的栅栏来分离固体和水。
当水流经格栅时，其中的固体颗粒被卡住并保留在栅栏上面，而水则通过栅栏而流出。
收集的固体颗粒通常通过输送带或斗式提升机等设备移出格栅机进行后续处理。
二、不同类型的格栅机1. 组合式格栅机组合式格栅机通常由粗栅和细栅组成。
粗栅用于收集大颗粒的物质，而细栅则用于收集小颗粒的物质。
组合式格栅机的优点在于，它可以处理多种类型的固体颗粒。
2. 自清洗格栅机自清洗格栅机可以在运行过程中自动清洗，无需人手干预。
它们通常采用旋转刷子或高压水喷射器等清洗方式，而不需要停机进行清理。
这种类型的格栅机比传统的手动清洗格栅机效率更高，并且需要的维护更少。
3. 旋转式格栅机旋转式格栅机采用了旋转齿轮的设计，以便将固体颗粒从水中分离。
由于可旋转的设计，旋转式格栅机比传统的固定式格栅机更具效率。
三、需考虑的因素对于格栅机的选择必须考虑以下几个因素：1. 填料密度填料密度是格栅机的栅栏每平方米的横截面积内允许排水的开口面积的比率。
填料密度越高，过滤效率越高，但阻力也越大，并且需要更多的水力能量。
2. 栅栏尺寸选择栅栏尺寸时必须考虑过滤物的大小和密度。
颗粒越小，栅栏的间距就需要设得更小。
如果栅栏的间距较大，则可能会导致过滤效率低。
3. 水力能量格栅机的设计必须考虑到需要提供足够的水力能量以驱动格栅机，同时要确保不会对水处理系统造成过多阻力。
4. 栅栏材质栅栏材料必须适合应用场景的环境，例如具有耐腐蚀性能。
在选择栅栏材料时，必须考虑到化学环境、氧化、腐蚀和磨损等因素。
综上所述，对于格栅机的设计和选择，必须考虑到多个因素。
格栅除污机技术选型介绍(制作样本专用)
格栅除污机1、WHG 耙齿回转式格栅除污机2、WLG 链板回转式格栅除污机3、WZG 型转鼓格栅1、WHG 耙齿回转式格栅除污机 型号说明：产品概述：我公司设计生产的WHG 系列耙齿回转式格栅除污机（又称固液分离机）是一种可以连续自动清除流体中各种形状杂物，以固液分离为目的的装置，它可以作为一种专用设备广泛地用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是一种理想的固液筛分设备。
工作原理：该设备是由ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿上形成闭式耙齿链，其下部安装在进渠水体中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。
由于耙齿的特殊结核形状，使耙齿链携带杂物到达上端反向运动时前、后排耙之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。
技术参数：参数型号功率（KW ）耙齿栅隙（mm ）设备宽B1（mm ）井宽B（mm ）1351015过水流量（m ³/h ） 耙齿回转式格栅除污机渠宽（mm ）渠深（mm ） WHG-□×□WHG-500 0.55 240 480 590 730 750 500 600 WHG-600 0.55 308 620 764 920 960 600 700 WHG-700 0.55～0.75 360 720 930 1124 1160 700 800 WHG-800 0.75 440 880 1080 1330 1420 800 900 WHG-900 0.75 550 1024 1250 1450 1580 900 1000 WHG-1000 0.75～1.1 580 1160 1450 1760 1830 1000 1100 WHG-1100 1.1 650 1310 1670 2000 2080 1100 1200 WHG-1200 1.1～1.5 710 1470 1750 2080 250 1200 1300 WHG-1500 1.5 920 1840 2000 2250 2400 1500 1600 性能特点：1、具有自净能力，结构紧凑、运行平稳、无噪声。
格栅除污机的特点与选型需要的参数
格栅除污机的特点与选型需要确定的参数
回转式格栅除污机主要用在取水口，泵的前面，特别是泥沙沉积比较大的环境，拦截、捞取水中的杂物。
给排水工程泵站，进水口细格栅上的栅渣。
我司生产回转型格栅除污机。
回转式格栅除污机就是格栅除污机中的一种。
应用的范围广，经过十年的制造经验与客户反映的改进，能够准确按客户需要的订制生产，细节的改动等。
已经有一套成熟的生产工艺，能够根据客户现场需要订制快速的生产制造。
而格栅除污机则具有如下特点：
1.不容易将栏栅上的渣物带到水下面，能彻底打捞渣物；
2.杂物，沉淀物比较多的时候，不会轻易堵塞齿耙，大大避免了事故的发生；
3.结构构造简单，故障发生率低；
4.检测调试后出厂，安装简单方便；
5.检测维护省时省力。
6、结构紧凑、电气控制简单，便于实现自动化；
7、耐蚀性好、能耗省、噪音小；
8、除污动作连续、排渣干净、分离效率高。
在选择格栅除污机的时候，一般都是根据现场格栅井的情况来订制，格栅除污机，是一种非标准的环保设备，在订制时，一般需要提供详细的参数。
以下的参数的订制时必须的。
1，产品名称与型号
2，设备宽度
3，有效栅宽
4，外形总宽
5，电机功率（KW）,
6，安装尺寸，离地面的高度，安装的水平角度，
以便我们的为您正确选型。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们技术专家为您选型确认。
如没有详细的设备参数，也可以根据过水量的要求，格栅井的参数等设计要求帮助选择型号。
简单介绍格栅系列产品分类
简单介绍格栅系列产品分类其优点是自动化程度高、分别效率高、功耗低、无噪音、耐腐蚀性好、无人值守条件下连续稳定工作，过载安全保护装置在设备发生故障时，会自动停机，避开设备过载。
链条机械格栅除污机是在消化汲取国内外同类产品先进技术的基础上进行开发研制的新机型，通过格栅将固体与液体分别的一种除污机械。
要用途是拦截、清除水中粗大的飘浮物，如杂草、树枝、垃圾、纤维、塑料物等，保护水泵叶轮，同时减轻后续工序的处理负荷。
格栅除污机广泛用于城市污水处理厂、自来水厂、泵站、电站，连续不绝地自动截留和清除浮渣，确保下一步的正常运行。
也可用于纺织，印染，皮革，造纸等行业，酿酒，制糖，食品等行业的固液分别。
格栅系列产品分类1、回转式清污机回转式格栅清污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，工作原理简单，运行性能可靠，维护和修理保养便利，具有较高的性价比，可以为各中小型水电站、泵站带来显著的经济效益和社会效益。
2、回转式机械格栅回转式机械格栅工作原理与回转式清污机相同，该设备格栅间距一般在1—20mm，重要适用污水处理厂清理体积细小的固体垃圾。
3、移动抓斗式清污机移动抓斗清污机水上部分机架采用钢轮设置在平行的钢轨上，通过行走机构与传动部分进行水平移动，适用于电站进水口、给排水进水口的固定拦污栅前。
用于清除附着于拦污栅面上的污物及沉入拦污栅底部的污物，更适用于深水口电站、泵站的清污。
该设备能满足各种场合、空间的要求，无需土建施工建造，适用范围广，综合了传统清污机的特点，一台可替换数台传统清污机，经济应用，是理想的清污设备。
4、高链式格栅清污机高链式格栅除污机装有单个齿耙在链条的驱动下作回转运动，即当链条由顶部的驱动装置带动做顺时针运转时，齿耙架受链条和导轨的管束作平面运动，在链条运行一周内完成齿耙闭合取渣，输渣、卸渣及换位的一整套循环动作，并通过顶部卸渣装置和除污耙的相对运动，将污物卸至输送机运走。
城市污水处理厂常用格栅机选型及维修浅析
城市污水处理厂常用格栅机选型及维修浅析摘要：随着社会经济的不断发展，人们也意识到保护环境的重要性。
环境污染包括城市生活污水、工业废水的大量排放，严重危害着我国的环境问题，城市污水处理站是污水处理的重要部门，城市污水预处理的主要设备是格栅除污机，格栅机的选择直接决定着城市污水处理站的处理效率，影响着整个污水处理系统的实施和运行，以下是对城市污水处理厂常用的格栅机的原理和选型，并对其管理和维护提出建议。
关键词：城市污水泵站；格栅除污机；选型；维修；引言在城市污水处理厂，处理过程分为几个阶段，比如预处理、一级处理、二级处理、深度处理和淤渣处理，预处理工艺包括格栅处理、泵房抽吸、沉淀，格栅是用来清理粗大的废物和悬浮物质，这些物质会阻塞随后的水泵装置和管线阀门，并保证后续的处理设备正常运转，通常是由一组或几组平行的金属棒构成，它们被设置在入口管道或入口泵的栅格内，用来截留废水中的悬浮物质和废物。
1.不同类型格栅的基本原理分析1.1粗格栅粗格栅有钢绳粗格栅和链条粗格栅两种。
(1)钢绳格栅由三根不同的钢丝绳组成，耙齿安装在机架和导轨中，在格栅机停机后，刀片将会在机架的上面，在格栅机的操作中，主要是利用钢索将刮刀沿轨道提升，在下达了开启耙指令之后，铲子就会沿着导向器的方向落到栅栏的底部，当接到关闭耙的讯号时，就会进入栅格缝隙，并在封闭的耙内向上运动，在铲斗上升到挡渣板时，垃圾会被推进到车架的上端，采用三种不同的钢丝绳，每根钢丝线都在铲斗前面，可以起到吊车的作用，在刮刀后方的中部钢索可以提起刮刀。
(2)链条格栅由传动装置、机架、拦污栅、弃渣机构、同步链条、链轮、滚轮导轨，栅条等组成，在机器的两边都有一条链条，使其能同时进行工作，在清扫机的上端传动机构带动链条时，耙架受铰链和轨道的限制，只能平面移动，在耙板移位至出渣口后，由卸料器利用自身的重力，将耙板上的渣土推至出渣口，因为链条很结实，不会在工作中破裂，所以不需要在链条格栅上设置防护。
格栅机分类
格栅机分类一、什么是格栅机？格栅机是一种用于处理废水和固体废物的设备。
它通常由一系列水平或垂直的金属栅条组成，这些栅条之间有一定的间距，可以让液体通过，同时阻挡固体废物的通过。
格栅机广泛应用于污水处理厂、工业生产过程中的废水处理、水处理设备等领域。
二、格栅机的分类根据格栅机的不同工作原理和应用场景，可以将其分为以下几类：1. 机械格栅机：机械格栅机是最常见的一种格栅机，它通过机械装置将液体中的固体废物过滤掉。
机械格栅机通常由一系列金属栅条组成，这些栅条可以通过电动机、齿轮等机械装置进行移动，从而实现过滤作用。
2. 静态格栅机：相比于机械格栅机，静态格栅机没有机械装置，它利用液体的流动压力和栅条之间的间隙来过滤固体废物。
静态格栅机适用于处理一些粗大的固体废物，如树枝、叶子等。
3. 旋转格栅机：旋转格栅机是一种将栅条安装在旋转轴上的格栅机，通过轴的旋转，使栅条在液体中进行过滤。
旋转格栅机通常适用于处理一些黏稠的废水或含有较多悬浮物的废水。
4. 链条格栅机：链条格栅机是一种通过链条传动的格栅机，它通常由一系列铁链和栅条组成。
链条格栅机适用于处理一些粘稠度较高的废水，如纺织工业废水、造纸工业废水等。
三、格栅机的应用领域格栅机在废水处理方面起到了重要作用，它可以有效地去除废水中的固体废物，净化水质。
此外，格栅机还广泛应用于工业生产过程中的废水处理，如食品加工、制药、纺织等行业。
格栅机的应用还不局限于废水处理领域，它还可以用于垃圾处理、污泥脱水、河道清淤等方面。
在垃圾处理方面，格栅机可以将固体废物从垃圾中分离出来，方便后续的处理和回收利用。
在污泥脱水方面，格栅机可以将污泥中的固体颗粒去除，减少污泥处理的成本和能耗。
在河道清淤方面，格栅机可以将河道中的杂物清理出来，保持河道的通畅。
四、格栅机的优势和不足格栅机作为一种常见的废水处理设备，具有以下优势：1. 过滤效果好：格栅机可以有效地去除废水中的固体废物，提高水质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用格栅机的分类及选型推荐--绿烨环保
格栅机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。
很多人对格栅机的选型不大了解，今天小编给大家讲讲格栅机分类和选型的知识：
一、格栅机分类：
粗格栅，一般设计栅距10～20mm，常用类型为钢绳式粗格栅和高链式粗格栅
细格栅，一般设计栅距4～lOmm，常用类型为转鼓式细格栅和回转式细格栅。
粗格栅
1、钢绳式粗格栅构造：主要由机架、导轨、背板及栅条、三条钢丝绳、驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载、断绳保护装置以及爬梯等部件组件
工作原理：闭耙放置---开耙下行---闭耙上行---限位停机
2、高链式粗格栅构造：由机架，导轨，背板及栅条，三条链条，驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载保护装置以及爬梯等部件组件。
工作原理：同钢绳式格栅机一样，不同的是牵引由钢丝绳变为链条。
考虑到链条断裂的可能性极低，一般取消链条断开的保护设置。
3、优缺点比较
1）链条式粗格栅的链条一旦调校准确后，正常负荷下的变形极小。
而钢绳式粗格栅的钢丝绳在运行一段时间后，需要定期对三条钢丝绳进行调校维护，以防止耙斗的歪斜，减少因牵引负荷失衡导致的断绳故障。
2）链条的价格比钢丝绳的价格高很多，但钢丝绳维修成本较高
3）迟早都会面临更换牵引机构的工作，更换链条的工作量要比更换钢丝绳的工作量大很多。
4）链条式粗格栅的故障会较少，不频繁，故障维修时间长。
钢绳式粗格栅的故障会较多，较为频繁，较短时间内维修好。
细格栅
1、转鼓式细格栅构造：由机架、圆柱形转鼓、反冲洗装置、螺旋压榨和栅渣输送装置
1）一体式转鼓细格栅
组成：格栅与压榨螺旋一体化的设备，主要由机架、圆柱形转鼓、内置压榨螺旋、反冲洗装置、驱动装置和配套带式输送装置
工作原理：转鼓以一定的速度旋转，污水从转鼓中心进入，从两侧流出，拦截的栅渣由转鼓带到上部。
转鼓上部有尼龙刷和高压反冲水喷淋装置，将栅渣与转鼓分离并冲入转鼓内部的螺旋压榨机内，栅渣通过螺旋输送运转压榨脱水，并运至上端排料斗排出，被挤出的水随污水通过细格栅转鼓进入下一个工艺单元。
安装方式：倾斜安装于过水廊道里
2）分体式转鼓细格栅
组成：机架、圆柱形转鼓、栅渣提升挡板、中央集渣槽、驱动装置、反冲洗装置及螺旋压榨输送机组成
工作原理：原理与一体式转鼓细格栅相似。
但分体式转鼓格栅为卧式，水平安装于水渠中，栅条方向与水流方向成90°，只是输送方式和压榨方式分离
2、回转式细格栅组成：由机架、驱动装置、耙齿链、清扫器和配套带式运输机或螺旋压榨机
工作原理：在电动机下回转，绝大部分固体物质靠重力落下，另一部分则依靠清扫器的作用从耙齿上脱落，脱落的物体再通过带式运输机或者螺旋压榨机集中运走。
3、优缺点比较
1）转鼓式细格栅结构坚固，维修频率低，处理流量大，拦渣率高，不易堵塞且为自清洁式，单次维修工作量较大。
回转式细格栅结构简单，维修频率较高，但单次维修工作量小，特殊的结会引起污水中纤维缠绕导致过载停机。
2）分体式转鼓细格栅占地面积较大，压榨系统的故障对过水、排渣影响很小。
一体式转鼓细格栅占地面积较小，螺旋压榨系统的故障会直接导致细格栅转鼓堵塞，过水量急剧下降
3）转鼓细格栅需要进行加压冲洗，因此需要建立配套的中水加压系统。
而回转式细格栅一般不设置加压冲洗装置。
4）转鼓式细格栅的挡水面积小，因此配置驱动电动机的功率可以较
小。
回转式细格栅的安装精度要求较高，必须保证耙齿链的水平。
二、选型推荐
1)针对粗格栅，虽说厂家能提供60°～90°的安装度，但从实际运
行经验来看，建议用垂直(即90°的安装方式），减小耙齿的摩擦；
2)进厂污水中含有大量的纤维类物质，推荐使用转鼓格栅，因为回
转式细格栅特别容易被纤维缠绕导致过载；
3)格栅栅距为30mm它广泛地应用于电厂、提炼厂、污水处理厂、粮
仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。
其中齿型钢格板可用于潮湿、滑腻的地方，尤其适用于海上采油平台。
4)格栅栅距为40mm，建议用来做仓库的货架、楼阁的面板、栈桥、
防护栅栏、太阳帘等。
5)格栅栅距为60mm特别适用于采矿工业，容许大多数的溅落料穿
落，从而保证了板面的干净和安全，这种产品常常被指定用在破碎系统中的板面，输送线上的走道以及球磨机，加工厂及运转站等。
以上有关格栅的知识，希望对您采购时有所帮助！广州绿烨环保公司。
