机械格栅的分类和选择教案资料
机械格栅机的分类
机械格栅机的分类预处理也称初步处理，通常是指在污水处理厂或给水处理厂的进口处，通过一些专用处理设备或构筑物对污水进行简单的处理，去除水中所含有的会影响后续设备正常运行的大块状杂质及长纤维，如漂浮物、砂粒、果壳、纤维物，所涉及的技术包括格栅、筛网、沉砂等。
对于水质和水量变化较大的工业废水，在处理之前还需要进行水量和水质的均和调节。
生活污水、工业废水、河流湖泊中常含有一些大块的固体悬浮物和漂浮物，如塑料瓶、塑料袋、破布、棉纱、木棍、树枝、水草等。
格栅的基本结构石油一组平行的金属栅条按一定的间距制成的框架，斜放在废水流经的渠道或泵站集水池的进口处，以截留水中较大的悬浮物和漂浮物，防止水泵、管道以及处理设备的堵塞。
格栅的分类：根据格栅的栅距(栅条之间的净距)，可以把格栅细分为粗格栅、中格栅、细格栅三类。
一般采用粗细格栅结合使用。
粗格栅粗格栅的栅距（栅条之间的净距）范围为40~150mm，常采用100mm。
栅条结构采用金属直栅条，垂直排列，一般不设清渣机械，必要时人工清渣，主要用于隔除粗大的漂浮物。
此类格栅主要用于地表水取水构筑物、城市排水合流制管道的提升泵房、大型污水处理设备厂等，隔除水中粗大漂浮物，如树干等。
在此类格栅后一般需要设置栅距较小的格栅，进一步拦截杂物。
中格栅在污水处理中，有时格栅也被作为粗格栅，其栅距范围为10~40mm，常用栅距为16~25mm，用于城市污水处理和工业废水处理。
除个别小型工业废水处理采用人工清渣外，一般都为机械清渣。
在早期的设计中，格栅的栅距以不堵塞水泵叶轮为选择依据，较大的水泵可以选用较大的格栅，近年来，城市污水处理厂设计中均采用较小的栅距，以尽可能多的去除漂浮杂物。
细格栅细格栅栅距范围为1.5~10mm，常用的栅距为5~8mm。
近年来细格栅设备较好的解决了栅缝易堵的难题，可以有效去除细小的杂物，如小塑料瓶，小塑料袋等。
采用细格栅可以明显改善处理效果，减少初沉池水面的漂浮杂物。
格栅机课程设计
格栅机课程设计一、教学目标本课程的教学目标是让学生了解格栅机的基本原理、结构特点、工作流程以及应用领域，掌握格栅机的操作方法和维护保养知识，培养学生对格栅机的兴趣和好奇心，提高学生的实际操作能力和解决问题的能力。
1.了解格栅机的基本原理和结构特点。
2.掌握格栅机的工作流程和操作方法。
3.了解格栅机的应用领域和维护保养知识。
4.能够熟练操作格栅机，并进行简单的维护保养。
5.能够分析并解决格栅机运行过程中遇到的问题。
情感态度价值观目标：1.培养学生对格栅机的兴趣和好奇心，激发学生学习机械设备的热情。
2.培养学生团队合作精神，提高学生在实际操作中的沟通协调能力。
3.培养学生关爱设备，注重安全生产的意识。
二、教学内容本课程的教学内容主要包括以下几个方面：1.格栅机的基本原理：介绍格栅机的工作原理，让学生了解格栅机是如何实现固体和液体分离的。
2.格栅机的结构特点：讲解格栅机的主要组成部分，包括筛网、驱动装置、传动装置等，并分析各部分的作用。
3.格栅机的工作流程：详细介绍格栅机的操作步骤，包括开机、运行、停机等过程。
4.格栅机的操作方法：讲解如何正确操作格栅机，包括操作规范、操作技巧等。
5.格栅机的应用领域：介绍格栅机在工业、农业、环保等领域的应用实例。
6.格栅机的维护保养：讲解格栅机的日常维护保养方法，包括清洁、润滑、调整等。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：教师通过讲解格栅机的基本原理、结构特点、工作流程等知识，让学生掌握相关概念和理论。
2.讨论法：学生进行小组讨论，让学生分享对格栅机的认识和操作经验，提高学生的沟通协调能力。
3.案例分析法：通过分析实际案例，让学生了解格栅机在不同领域的应用，提高学生的分析和解决问题的能力。
4.实验法：安排学生进行格栅机的实际操作，让学生亲手体验格栅机的工作过程，提高学生的实际操作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的格栅机操作维护教材，作为学生学习的主要参考资料。
常用格栅机的分类及选型推荐
常用格栅机的分类及选型推荐一、格栅机分类：粗格栅，一般设计栅距10～20mm，常用类型为钢绳式粗格栅和高链式粗格栅细格栅，一般设计栅距4～lOmm，常用类型为转鼓式细格栅和回转式细格栅。
粗格栅1、钢绳式粗格栅构造：主要由机架、导轨、背板及栅条、三条钢丝绳、驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载、断绳保护装置以及爬梯等部件组件工作原理：闭耙放置---开耙下行---闭耙上行---限位停机2、高链式粗格栅构造：由机架，导轨，背板及栅条，三条链条，驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载保护装置以及爬梯等部件组件。
工作原理：同钢绳式格栅机一样，不同的是牵引由钢丝绳变为链条。
考虑到链条断裂的可能性极低，一般取消链条断开的保护设置。
3、优缺点比较1）链条式粗格栅的链条一旦调校准确后，正常负荷下的变形极小。
而钢绳式粗格栅的钢丝绳在运行一段时间后，需要定期对三条钢丝绳进行调校维护，以防止耙斗的歪斜，减少因牵引负荷失衡导致的断绳故障。
2）链条的价格比钢丝绳的价格高很多，但钢丝绳维修成本较高3）迟早都会面临更换牵引机构的工作，更换链条的工作量要比更换钢丝绳的工作量大很多。
4）链条式粗格栅的故障会较少，不频繁，故障维修时间长。
钢绳式粗格栅的故障会较多，较为频繁，较短时间内维修好。
细格栅1、转鼓式细格栅构造：由机架、圆柱形转鼓、反冲洗装置、螺旋压榨和栅渣输送装置1）一体式转鼓细格栅组成：格栅与压榨螺旋一体化的设备，主要由机架、圆柱形转鼓、内置压榨螺旋、反冲洗装置、驱动装置和配套带式输送装置工作原理：转鼓以一定的速度旋转，污水从转鼓中心进入，从两侧流出，拦截的栅渣由转鼓带到上部。
转鼓上部有尼龙刷和高压反冲水喷淋装置，将栅渣与转鼓分离并冲入转鼓内部的螺旋压榨机内，栅渣通过螺旋输送运转压榨脱水，并运至上端排料斗排出，被挤出的水随污水通过细格栅转鼓进入下一个工艺单元。
7.7常用格栅机的分类及选型推荐
常用格栅机的分类及选型推荐--绿烨环保格栅机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。
很多人对格栅机的选型不大了解，今天小编给大家讲讲格栅机分类和选型的知识：一、格栅机分类：粗格栅，一般设计栅距10～20mm，常用类型为钢绳式粗格栅和高链式粗格栅细格栅，一般设计栅距4～lOmm，常用类型为转鼓式细格栅和回转式细格栅。
粗格栅1、钢绳式粗格栅构造：主要由机架、导轨、背板及栅条、三条钢丝绳、驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载、断绳保护装置以及爬梯等部件组件工作原理：闭耙放置---开耙下行---闭耙上行---限位停机2、高链式粗格栅构造：由机架，导轨，背板及栅条，三条链条，驱动装置及检修平台，齿耙(耙斗)，升降装置，开闭装置，刮渣机构，限位、过载保护装置以及爬梯等部件组件。
工作原理：同钢绳式格栅机一样，不同的是牵引由钢丝绳变为链条。
考虑到链条断裂的可能性极低，一般取消链条断开的保护设置。
3、优缺点比较1）链条式粗格栅的链条一旦调校准确后，正常负荷下的变形极小。
而钢绳式粗格栅的钢丝绳在运行一段时间后，需要定期对三条钢丝绳进行调校维护，以防止耙斗的歪斜，减少因牵引负荷失衡导致的断绳故障。
2）链条的价格比钢丝绳的价格高很多，但钢丝绳维修成本较高3）迟早都会面临更换牵引机构的工作，更换链条的工作量要比更换钢丝绳的工作量大很多。
4）链条式粗格栅的故障会较少，不频繁，故障维修时间长。
钢绳式粗格栅的故障会较多，较为频繁，较短时间内维修好。
细格栅1、转鼓式细格栅构造：由机架、圆柱形转鼓、反冲洗装置、螺旋压榨和栅渣输送装置1）一体式转鼓细格栅组成：格栅与压榨螺旋一体化的设备，主要由机架、圆柱形转鼓、内置压榨螺旋、反冲洗装置、驱动装置和配套带式输送装置工作原理：转鼓以一定的速度旋转，污水从转鼓中心进入，从两侧流出，拦截的栅渣由转鼓带到上部。
2格栅
螺旋压榨细格栅
螺旋压榨细格栅
圆形 格栅栅条 断面形状 矩形 方形 过格栅渠道 的水流流速
圆形的水利条件较方 形好，但刚度较差。 目前多采用断面形 式为矩形的栅条。
污水过栅条 间距的流速
格栅栅条 断面形状
格栅渠道的宽度要设置得当， 应使水流保持适当流速
格栅前渠道 的水流流速
一方面泥沙不至于 沉积在沟渠底部
平面结构
7
上海嘉定水质净化厂 曝气沉砂池前细格栅
各种格栅
自动机械格栅
钢丝绳牵引格栅
WG型机械格栅
各种格栅除污机
弧形格栅除污机
进水泵房格栅除污机
阶梯式细格栅
转鼓式机械格栅是一种集细格栅除污机、栅 渣螺旋提升机和栅渣螺旋压榨机于一体的设备， 一般设备与水平面呈35°安装在水渠中。 格栅片按栅间隙制成鼓形栅框，污水从鼓的 端头流入鼓中，水通过栅网的栅缝流出，固体垃 圾被过滤在栅网筐内，带有耙齿的清洁臂在圆周 运动时清理格栅缝隙，耙齿伸入栅网中，将固体 取出，当清洁臂处于最高点时，通过水的冲洗及 挡渣板的作用，将垃圾从耙齿上清除下来，并掉 入垃圾收集装置螺旋输送斗中，在输送过程中通 过变螺距的作用被脱水，在最上端压缩区被挤干， 而挤压水被回流至水渠，垃圾最后送入集装箱或 后继设备，再进行处理。
（三）格栅的设计 设计参数 过栅流速：0.6～1.0m/s 栅前渠道内流速：0.4～0.9m/s 栅前倾角：45°～ 75°，90° 水头损失一般为：0.08～0.15m 栅渣量标准：与格栅间间隙大小有关 栅条间隙e 16～25mm：0.10～0.05m3渣/103m3污水 30～50mm：0.03～0.01 m3渣/103m3污水
式中：l1—渐扩部分长度，m l2—渐缩部分长度，m l2=l1/2 H1—栅前槽高，m，H1=h＋h2（m）

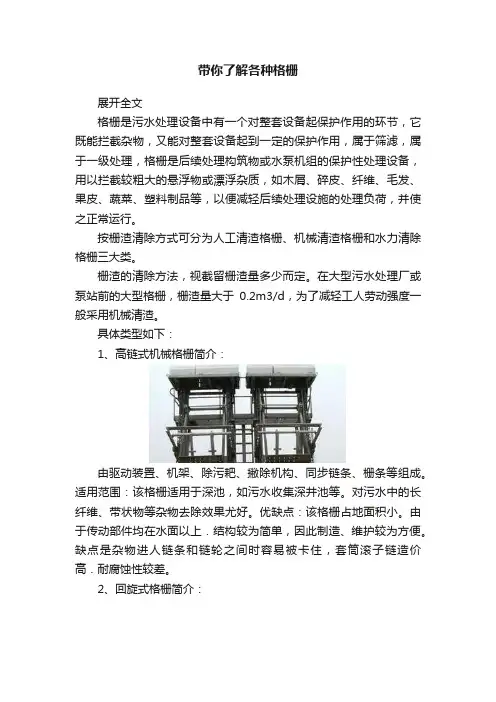

带你了解各种格栅
带你了解各种格栅展开全文格栅是污水处理设备中有一个对整套设备起保护作用的环节，它既能拦截杂物，又能对整套设备起到一定的保护作用，属于筛滤，属于一级处理，格栅是后续处理构筑物或水泵机组的保护性处理设备，用以拦截较粗大的悬浮物或漂浮杂质，如木屑、碎皮、纤维、毛发、果皮、蔬菜、塑料制品等，以便减轻后续处理设施的处理负荷，并使之正常运行。
按栅渣清除方式可分为人工清渣格栅、机械清渣格栅和水力清除格栅三大类。
栅渣的清除方法，视截留栅渣量多少而定。
在大型污水处理厂或泵站前的大型格栅，栅渣量大于0.2m3/d，为了减轻工人劳动强度一般采用机械清渣。
具体类型如下：1、高链式机械格栅简介：由驱动装置、机架、除污耙、撇除机构、同步链条、栅条等组成。
适用范围：该格栅适用于深池，如污水收集深井池等。
对污水中的长纤维、带状物等杂物去除效果尤好。
优缺点：该格栅占地面积小。
由于传动部件均在水面以上．结构较为简单，因此制造、维护较为方便。
缺点是杂物进人链条和链轮之间时容易被卡住，套筒滚子链造价高．耐腐蚀性较差。
2、回旋式格栅简介：内驱动装置、撇渣机构、除污耙板、链条、机架及格栅条等组成，驱动装置通过链条带清除栅条截留的杂物。
再通过撇渣机构将其去除。
适用范围：该格栅适用于各种池深与水深的大颗粒物质的拦污。
优缺点：该格栅结构紧凑、体积小、重量轻、运行平稳、维护方便；可实行手动间断运行、自动连续运行。
其缺点是需配置圆弧的格栅，制造较为困难，且设备占地面积较大，对小颗粒杂质的去除效果差。
3、旋转式格栅简介：由驱动装置、撇渣机构、除污耙齿、链条、帆架及栅条等组成。
该格栅具有不锈钢及非金属齿两种装置。
可自动分离固液和去除污水中各种形状的杂物。
适用范围：该格栅一般用于深池，亦可用于浅池。
适合于去除污水中各种形状的杂物。
优缺点：该格栅可适用于不同深度的格栅井，去污效果好，固液自动分离程度高，设备占地面积小。
缺点是制造、安装较为困难。
4、型阶梯形机械格栅简介：该格栅由机架、驱动装置、连杆机构、固定栅条、可动栅条等组成。
格栅机技术方案课件资料
格栅机技术方案课件资料（1）格栅机简介格栅机是一种固液分离设备，主要用于处理含有大量悬浮固体的水。
其主要作用是通过滤网的作用将水中的悬浮固体过滤掉，使水中的固体物质降至一个可接受的水平。
因此格栅机在污水处理中扮演着重要的角色。
（2）格栅机分类按格栅间距分：粗格栅、中格栅、细格栅。
按格栅清理方式分：手工清理、机械清理、气体清理。
按结构形式分：平面式格栅、直角式格栅、斜板式格栅。
（3）平面式格栅原理平面式格栅的基本结构是由多个水平安装的排列齐次的滤杆，滤杆之间的距离或间隙是由应用的处理要求而定的。
废水通过滤杆，固体颗粒在滤杆上集聚并沉积，并逐渐积累在滤杆上，由于废水的不断流动，随着滤杆上的沉积物的增加，滤杆上的结构将逐渐被堵塞，会使水流通排放过慢，此时需要对滤杆进行清洗或者更换。
平面式格栅的优点是结构简单、运行稳定、维修方便。
但其局限性在于所能过滤的物质粒径和晶粒度较大。
（4）直角式格栅原理直角式格栅与平面式格栅相似，只是滤杆的排布方式有所不同。
直角式格栅滤杆呈垂直状态排布，流经滤杆的水通过重力与惯性量的作用将悬浮物质落在滤杆上。
其优点在于能处理的物质粒度比较小，并具有良好的自清洁性能。
（5）斜板式格栅原理斜板式格栅是一种特殊的平面式格栅。
它的滤杆呈斜板状安装，使水可以平稳地流过滤杆。
在重力的作用下，固体悬浮物被截留在斜板的表面，随着滤杆上移，固体杂质被连续地挑落在料斗或输送带上。
（6）格栅机应用领域格栅机在污水处理、工业水处理、自来水处理等领域有着广泛的应用。
污水处理中的运用：泵送污水到进入池前, 应先进入格栅沉渣池中预处理，减小进入池前的泥沙等物质的含量，避免堵塞泵及管道，并节省处理费用。
工业水处理中的运用：格栅机被广泛应用于各类工业生产中，如矿山、能源、冶金、化工、纺织、印染、造纸等行业的生产废水处理，特别是在装填煤制气的煤气化工艺中，用以处理高浓度的悬浮颗粒。
（7）结论格栅机是一种常见的固液分离设备，其应用广泛，常用于污水处理、工业水处理、自来水处理等领域。
格栅分类和选择
一、格栅1概述1.1产品名称及定义在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
1.2产品分类、功能及特点、适用范围格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。
格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。
常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。
其适用范围与特点见表1。
表1 常用格栅机适用范围及特点类型适用范围优点缺点臂式格栅机中等深度的宽大格栅维护方便、寿命长构造较复杂、耙齿与栅条对位较难链式格栅机深度不大的中小型格栅，主要清除长纤维、带状物构造简单、占地小杂物可能卡住链条和链轮钢绳式格栅机固定式适用于深度范围大的中小型格栅，移动式适用于宽大格栅适用范围广、检修方便防腐要求高、检修时需停水回转式格栅机深度较小的中小型格栅结构简单、动作可靠、检修容易、重量轻。
制造要求高、占地较大1.3产品通用技术要求1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。
2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm。
在小污水站，设置一道格栅即可，栅条间隙应为3～15mm。
3）过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。
过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。
栅后渠底应比栅前相应降低0.1～0.3m。
4）格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。
机械格栅分类及适用范围
机械格栅分类及适用范围1. 机械格栅的定义和作用机械格栅是一种用于水处理系统中的设备，主要用于去除污水中的固体颗粒和悬浮物。
它是由一系列平行排列的金属或塑料杆构成的，通过其间隙的大小来筛选出不同大小的颗粒。
机械格栅在城市污水处理厂、工业废水处理厂等各种场合中广泛应用，可以有效地保护后续处理设备，提高整个处理系统的效率。
2. 机械格栅的分类根据不同的分类标准，机械格栅可以分为多种类型。
下面将介绍几种常见的分类方式及相应的机械格栅类型。
2.1 根据间隙尺寸根据间隙尺寸的大小，机械格栅可以分为粗格栅、中格栅和细格栅。
2.1.1 粗格栅粗格栅通常具有较大的间隙尺寸，一般在50mm到100mm之间。
它主要用于去除较大颗粒物质，如石块、树枝等。
粗格栅的结构相对简单，不易堵塞，适用于处理大颗粒物质较多的污水。
2.1.2 中格栅中格栅的间隙尺寸介于粗格栅和细格栅之间，一般在20mm到50mm之间。
它可以去除介于粗颗粒和细颗粒之间的悬浮物质，如纸张碎片、塑料袋等。
中格栅在处理一般工业废水和城市污水时效果较好。
2.1.3 细格栅细格栅的间隙尺寸相对较小，一般在5mm到20mm之间。
它主要用于去除微小颗粒和悬浮物质，如沙子、细碎纤维等。
细格栅通常应用于对出水要求较高的场合，如纺织工业废水处理等。
2.2 根据清污方式机械格栅还可以按照清污方式的不同进行分类，包括定期手工清理、自动清理和连续自动清理三种类型。
2.2.1 定期手工清理定期手工清理型机械格栅是最传统的一种类型，需要人工定期清理格栅上的污物。
这种格栅结构简单、成本低廉，但需要人力投入，清理周期较长。
2.2.2 自动清理自动清理型机械格栅采用机械装置或水流冲击等方式进行清污。
它可以根据设定的时间间隔或堵塞程度自动进行清理，无需人工干预。
自动清理型机械格栅能够提高处理效率和稳定性，但设备成本较高。
2.2.3 连续自动清理连续自动清理型机械格栅是一种更先进的类型，它通过连续旋转或刮擦的方式实现对污物的清除。
机械格栅说明书
机械格栅一、机械格栅用途：GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。
二、机械格栅型号表示方法：三、机械格栅主要特点：该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，全过水断面清污。
每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。
栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。
齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。
牵引链条一般为全不锈钢材质保证水下工作无锈蚀，免维护。
设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
四、机械格栅结构及工作原理：机械格栅主要由拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。
该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。
由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面可设置一对胶板刷，以保证每排耙齿运动此位置时都能得到彻底的刷净。
五、机械格栅技术参数：按设备宽W0该机分GSHZ300-1500型，并联机GSHZ1600-3000型。
水处理设备有限公司 机械格栅说明书(附机械格栅的分类和选择)
目录一、产品简介二、工作原理三、结构四、特点五、图片及参数六、CF型机械格栅安装调试说明七、CF型机械格栅常见故障及维护一、产品简介机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理设备，以固液分离为目的的装置。
它可以做为一种专用设备广泛应用于市政、城市污水、自来水厂、电厂、钢厂的进水以及各种行业中，同时也可以做为纺织、食品加工、造纸、皮革、等行业生产工艺中必不可少的前级筛分专用设备，是目前我国最先进的机械格栅。
二、工作原理机械格栅是由一种独特的耙齿装配成一组回转格栅链。
在电机减速器的驱动下经链轮传动驱耙齿链，进行回转运动。
耙齿链的下部浸没于排水沟槽中，当耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。
另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于网栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。
整个工作过程是连续的，也可以是间歇的。
三、结构机械格栅主要是由架体机构、驱动装置、耙齿机构等组成一种独特的耙齿装配成一组回转格栅链。
四、特点该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。
用户可根据不同的工作需要任意选用。
五、图片及参数4六、CF型机械格栅安装调试说明1.本机起吊安装前应先检查各预埋钢板位置、尺寸是否符合设计要求，应保证：A．格栅两侧面与井顶部平台面垂直，其垂直度允差不超过20mm。
B．格栅井两侧面应平等，其平行度不超过20mm。
C．带锚脚的两面三刀预埋钢板应与格栅井顶部平台平。
机械格栅选型
1.1.格栅的选型1.1.1. 钢丝绳牵引式机械格栅适用深度较深的渠，栅隙较大（一般为20~100mm，即粗格栅），渠宽不大于4m的场合。
超过4m可选用移动式抓斗。
过10m时，功率须加大。
1.1.2. 回转耙齿式机械格栅回转耙齿式机械格栅是污水处理中的一种重要的前级拦污设备。
由尼龙或不锈钢制成的耙齿按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动链轮的驱动下自下而上作连续循环运动，将截留在耙齿上的固体悬浮物从污水中输送到地面或平台上方，并在耙齿旋转啮合的过程中将物料清除，以达到保护水泵和减轻后续工序的处理负荷的目的。
RAG回转耙齿式机械格栅同时也应用于工业上的固液分离。
（一）适用范围●用于给排水泵站、城市行活污水处理厂、城市自来水厂的前级拦污，用作粗、细格栅均可；●造纸、制糖、酿酒、食品加工、屠宰、皮革、纺织、印染、石化等工业废水调节池前去除悬浮物；（二）材质说明1.机架采用碳钢防腐或不锈钢304。
2.耙齿采用尼龙或不锈钢。
3.其余与水接触的零部件采用不锈钢304。
（三）外形尺寸与安装尺寸回转耙齿式机械格栅有单体机和并联机两种结构形式，一般情况下，格栅宽度在1600mm以下做成单体机，宽度在1600mm以上做成并联机。
（四）选型方法与主要技术参数设计选型时先选定格栅缝隙δ和卸渣高度H3以及沟渠和液面的高差（即H1-h），再根据格栅过流流量来计算格栅的宽度B和标称高度H选定格栅的型号。
也可以根据水位要求与建筑结构来选型，然后核算其过流流量，格栅过流流量应大于最大来水流量。
格栅过流流量计算公式：Q=KBhV其中：Q格栅过流流量，m³/sK是格栅缝隙有关的流量系数B格栅宽度h过流水深，一般低于沟渠高度300mm以上V过流流速，一般按0.5~1.0mm/s计算流量系数K回转耙齿式机械格栅的主要技术参数1.1.3. 转鼓式机械格栅机水中漂浮物经栅筒过滤后，除污耙自动回转梳除栅渣，卸入栅筒中的集渣斗内，由底部的螺旋输送机提升，栅渣边上行边沥水，至顶端压榨段时挤压脱水，脱水后的含固量可达40%左右，入贮渣容器中，外运处理。
机械格栅
自清式格栅
组成 机械格栅自清式格栅由动力装置、机架、梨形耙齿、清洗机构及电控箱等组成。 工作原理 当运行时，耙齿链的下部浸没在水中，在动力装置的驱动下，耙齿链进行回转运动，把液体中的杂物分离出 来，当运转到上部时，由于链轮和弯轨的导向作用，是每组耙齿之间产生相对运动，大部分固体杂物靠自重脱落 下来，另一部分粘在耙上的杂物依靠橡胶刷清理和压力冲洗水冲刷去除。
发展方向
发展方向
各种格栅适用性比较
近年来，随着对泵站环境要求的不断提高，生态型景观式泵站布局成为一种新的设计理念，建造地埋式泵站 增加地面绿化率改观了传统泵站的布置格局。因而粉碎型格栅被越来越多替代传统机械格栅应用于排水泵站中， 特别是在一些环境要求较高的城市被逐步推广使用。
谢谢观看
机械格栅
格栅设备
01 组成
03 发展方向
目录
02 分类
基本信息
机械格栅是能够自动清除附在格栅上的垃圾的一种格栅设备。 机械格栅是给水排水处理技术中早期产生的净化设备之一。它大大地减轻了工人的劳动强度,保护工人身体健 康,降低进水的水头损失，提高泵站效率。
组成
组成
机械格栅种类较多，一般有拦截污染物的格栅、清除格栅所拦截污染物的齿耙、带动齿耙运行的牵引部件及 传动装置等组成。
钢丝绳牵引卷筒机械格栅工作时钢绳驱动装置放绳，耙斗从最高位置（上一循环撇渣结束处）沿导轨下行， 撇渣板在自重的作用下随耙斗下降。当撇渣板复位后，耙斗在开闭耙装置（电动推杆）的推动下通过中间钢绳的 牵引张开并继续下行直至抵达渠道下限位，待耙齿插入格栅间隙后，钢绳驱动装置收绳，进一步强制耙斗完全闭 合后耙斗和斗车沿导轨上行，清除栅渣直至触及撇渣板，在两者相对运动作用下，栅渣被撇出，经导渣板落入渣 槽，完成一个工作循环。
机械格栅的分类和选择
机械格栅的分类与选择方法1概述1.1产品名称及定义在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
1.2产品分类、功能及特点、适用范围格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。
格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。
常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。
其适用范围与特点见表1。
1.3格栅通用技术要求1)栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。
2)在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm（大型污水处理厂推荐15mm+4mm组合）。
在小污水站，设置一道格栅即可，栅条间隙应为3～15mm（粗格栅用人工格栅可以选15mm，机械格栅推荐用5mm）。
3)过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。
过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。
栅后渠底应比栅前相应降低0.1～0.3m。
4)格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。
5)格栅必须设置工作台，台面应高出栅前最高水位0.5m，台上应设安全和冲洗设施。
工作台两侧过道宽度不应小于0.7m。
台正面宽度，当采用人工清渣时，不应小于1.2m，当采用机械清渣时，不应小于1.5m。
6)格栅间应设置机器通风设施，常用的有轴流排风扇。
如果污水中含有有毒气体则格栅间应设置有毒有害气体的检测与报警系统。
格栅设备课程设计
格栅设备课程设计一、课程目标知识目标：1. 学生能够理解格栅设备的基本概念、分类及在工程中的应用。
2. 学生能够掌握格栅设备的结构、工作原理及其主要参数的计算。
3. 学生能够了解格栅设备在环境保护和污水处理中的重要性。
技能目标：1. 学生能够运用所学知识，分析和解决实际工程中格栅设备选型及使用问题。
2. 学生能够通过查阅资料、动手实践等方式，掌握格栅设备操作和维护的基本方法。
3. 学生能够运用格栅设备相关知识，设计简单的污水处理系统。
情感态度价值观目标：1. 培养学生对格栅设备及相关工程技术的兴趣，激发学生的探究欲望。
2. 增强学生的环保意识，认识到格栅设备在环境保护和污水处理方面的重要作用。
3. 培养学生团队合作精神，学会在小组合作中共同解决问题。
课程性质：本课程属于工程技术类课程，以实践性和应用性为主。
学生特点：学生处于初中年级，具有一定的物理、数学基础，好奇心强，善于动手实践。
教学要求：结合学生特点，注重理论知识与实践操作的相结合，提高学生的实际操作能力。
通过课程学习，使学生能够将所学知识应用于实际工程中，培养学生的创新意识和解决问题的能力。
教学过程中，注重启发式教学，引导学生主动探究，提高学生的自主学习能力。
二、教学内容1. 格栅设备基本概念：介绍格栅设备的定义、分类及用途，使学生了解格栅设备在工程领域的广泛应用。
教学内容关联教材章节：第一章 污水处理概述2. 格栅设备结构及工作原理：详细讲解格栅设备的结构组成、工作原理及其在污水处理过程中的作用。
教学内容关联教材章节：第二章 污水预处理技术3. 格栅设备选型与计算：学习格栅设备选型依据、主要参数计算方法，使学生能够根据实际需求进行设备选型和参数计算。
教学内容关联教材章节：第三章 污水预处理设备4. 格栅设备操作与维护：介绍格栅设备的操作流程、维护方法及注意事项，提高学生的实际操作能力。
教学内容关联教材章节：第四章 污水预处理设备操作与维护5. 污水处理系统设计：结合格栅设备相关知识，指导学生设计简单的污水处理系统，培养学生的创新意识和实际应用能力。
格栅的设计课程设计
格栅的设计课程设计一、教学目标本课程旨在让学生了解格栅设计的基本原理和方法，掌握格栅设计的步骤和技巧，培养学生的创新意识和实践能力。
具体目标如下：1.知识目标：学生能够理解格栅设计的概念、原理和方法，了解格栅设计的应用领域和发展趋势。
2.技能目标：学生能够运用格栅设计原理和方法，独立完成格栅设计任务，提高问题解决能力。
3.情感态度价值观目标：学生培养对格栅设计的兴趣，增强创新意识，树立环保观念，提高审美素养。
二、教学内容本课程主要内容包括：格栅设计的概念、原理、方法、应用领域和发展趋势。
具体安排如下：1.第一章：格栅设计概述，介绍格栅设计的定义、分类和应用领域。
2.第二章：格栅设计原理，讲解格栅设计的基本原理和方法。
3.第三章：格栅设计方法，教授格栅设计的具体步骤和技巧。
4.第四章：格栅设计应用，分析格栅设计在实际工程中的应用案例。
5.第五章：格栅设计发展趋势，探讨格栅设计的未来发展方向。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解格栅设计的基本原理、方法和应用。
2.案例分析法：分析实际工程中的格栅设计案例，让学生学以致用。
3.实验法：引导学生参与格栅设计实验，提高学生的实践能力。
4.讨论法：学生进行分组讨论，培养学生的创新意识和团队合作精神。
四、教学资源本课程所需教学资源包括：1.教材：选用权威、实用的格栅设计教材作为主要教学资料。
2.参考书：提供相关的格栅设计参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：准备齐全的实验设备，确保学生能够顺利进行实验操作。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以全面、客观、公正地评价学生的学习成果。
1.平时表现：通过课堂参与、提问、小组讨论等方式评估学生的学习态度和积极性。
2.作业：布置适量的课后作业，评估学生对格栅设计知识和技能的掌握程度。
选型指导-回转式机械格栅
法见选型举例。
若客户购买渠深商城没有，比如：渠宽 600，栅隙 5mm，渠深 3.5 米，机架材质为碳钢防 腐。
商城设备价格组成：则根据面积计算方法：设备宽 0.5×0.5 栅隙 5mm 每平方米的单价+ 渠深 3m 的价格，即为整机的价格。
阳光交易，明码标价
渠宽（mm） 回转式机械格栅
宜正环保商城
渠宽 栅隙 渠深 机架材质 安装角度 耙齿材质 过水流量（客户设计的过水流量＜设备最大过水流量）
2.2.1 上线产品汇总
设备选型手册
材质 机架为碳钢 Q235A 机架为不锈钢 304
栅隙（mm）
渠深（m） 安装角度
3
5 10
2-8
65°-80°
3
5 10
耙齿材质
耙齿材质分为不锈 钢和尼龙，两种材
质价格相同
2.2.2 选型步骤
确定机架材质：是碳钢还是不锈钢 确定栅隙数值：粗格栅的栅隙 10mm，细格栅的栅隙 3mm，我们商城后续也上线了 5mm，
因根据客户需求选择格栅栅隙。 确定渠宽数值：渠宽数值比设备宽数值大 100m，如：渠宽 600mm，则设备宽度应选 500mm，防腐Fra bibliotek喷塑13
驱动减速机
组合件
14
标准件
SS304
注：供货期一般为 15-20 天，供货范围同设备配置表。
设备选型手册 备注 主材 6mm
Φ18 圆钢
耙齿隔套材质：尼龙 6mm 2mm
主要元器件：施耐德，只含启停 按钮
无锡减速机制造有限责任公司减 速机，ABB 电机
简单介绍格栅系列产品分类
简单介绍格栅系列产品分类其优点是自动化程度高、分别效率高、功耗低、无噪音、耐腐蚀性好、无人值守条件下连续稳定工作，过载安全保护装置在设备发生故障时，会自动停机，避开设备过载。
链条机械格栅除污机是在消化汲取国内外同类产品先进技术的基础上进行开发研制的新机型，通过格栅将固体与液体分别的一种除污机械。
要用途是拦截、清除水中粗大的飘浮物，如杂草、树枝、垃圾、纤维、塑料物等，保护水泵叶轮，同时减轻后续工序的处理负荷。
格栅除污机广泛用于城市污水处理厂、自来水厂、泵站、电站，连续不绝地自动截留和清除浮渣，确保下一步的正常运行。
也可用于纺织，印染，皮革，造纸等行业，酿酒，制糖，食品等行业的固液分别。
格栅系列产品分类1、回转式清污机回转式格栅清污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，工作原理简单，运行性能可靠，维护和修理保养便利，具有较高的性价比，可以为各中小型水电站、泵站带来显著的经济效益和社会效益。
2、回转式机械格栅回转式机械格栅工作原理与回转式清污机相同，该设备格栅间距一般在1—20mm，重要适用污水处理厂清理体积细小的固体垃圾。
3、移动抓斗式清污机移动抓斗清污机水上部分机架采用钢轮设置在平行的钢轨上，通过行走机构与传动部分进行水平移动，适用于电站进水口、给排水进水口的固定拦污栅前。
用于清除附着于拦污栅面上的污物及沉入拦污栅底部的污物，更适用于深水口电站、泵站的清污。
该设备能满足各种场合、空间的要求，无需土建施工建造，适用范围广，综合了传统清污机的特点，一台可替换数台传统清污机，经济应用，是理想的清污设备。
4、高链式格栅清污机高链式格栅除污机装有单个齿耙在链条的驱动下作回转运动，即当链条由顶部的驱动装置带动做顺时针运转时，齿耙架受链条和导轨的管束作平面运动，在链条运行一周内完成齿耙闭合取渣，输渣、卸渣及换位的一整套循环动作，并通过顶部卸渣装置和除污耙的相对运动，将污物卸至输送机运走。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械格栅的分类和选
择
机械格栅的分类与选择方法
1概述
1.1产品名称及定义
在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
1.2产品分类、功能及特点、适用范围
格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。
格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。
常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。
其适用范围与特点见表1。
表1常用格栅机适用范围及特点
1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3〜25mm人工清栅：5〜15mr p筛网：0.1〜2mm
2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10〜40mm第二道为细格栅：3〜10m m（大型污水处理厂推荐15mm+4m组合）。
在小污水站，设置一道格栅即可，栅条间隙应为3〜15mm（粗格栅用人工格栅可以选15mm机械格栅推荐用5mrh。
3）过栅流速：污水在栅前渠道内的流速应控制在0.4〜0.8m/s，经过格栅的流速应为0.6〜1.0m/s。
过栅水头损失与过栅流速相关，一般应控制在0.1〜0.3m 之间。
栅后渠底应比栅前相应降低0.1〜0.3m。
4）格栅有效过水面积按流速0.6〜1.0m/s计算，但总宽度不小于进水管渠宽度的
1.2倍，格栅倾角应为45°〜75°，如果为人工格栅则采用安装角度30°〜60°。
5）格栅必须设置工作台，台面应高出栅前最高水位0.5m，台上应设安全和冲洗设施。
工作台两侧过道宽度不应小于0.7m。
台正面宽度，当采用人工清渣时，不应小于1.2m，当采用机械清渣时，不应小于1.5m。
6）格栅间应设置机器通风设施，常用的有轴流排风扇。
如果污水中含有有毒气体则格栅间应设置有毒有害气体的检测与报警系统。
大中型格栅间应安装吊运设备，便于设备检修和栅渣的日常清除。
7）格栅的耙齿、链节长时间浸泡在水中，为了防止腐蚀生锈，一般选用高强度塑料或不锈钢制成，其链轴也采用不锈钢。
2分类产品名称
常用机械格栅可分为如上表所列几种：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。
2.1选用主要技术指标（或因素）
选用设备时需要控制的主要技术指标有有效深度（沟深）、有效宽度（栅宽）、栅条间隙、安装角度、进水水质、水温等。
2.2主要技术性能要求
1）臂式格栅机
臂式格栅除污机，可在固定的轨道上移动清捞污物，主要适用于大、中型雨、
污水泵站及城市防汛防洪泵站，可适合于池深在10m左右。
格栅用扁钢加工制作, 栅条净间隙一般为50-100伽，总宽度可在5-30m范围内根据进水流量选择。
2）高链式格栅除污机
由传动装置、框架、除污耙、撇渣机构、同步链条、栅条等组成。
机内两侧各有一圈链条作同步运转，当链条由除污机上部的驱动装置带动后，耙架受链条铰结点和导轨的约束作平面运动，当耙板运动到除渣口部位时，除渣装置在重力作用下，把耙板上的污物铲刮到除渣口
该机适用于污水或雨水等水深不超过2米的泵站，以及污水处理厂，以去除污水中粗大漂浮物，对后续工序起保护作用和减轻负荷作用。
该除污机为链传动固定式结构，所有传动件全部在水上，防腐性好，便于维护保
养。
3）绳式格栅除污机
此类格栅适用于雨水及污水处理站或污水处理厂内，用于去除水中粗大悬浮物
或漂浮物，最适合于较深的除污井。
4）回转式格栅除污机
此类格栅是目前污水处理行业试用最普遍的一种格栅。
其性能特点如下：
回转式机械格栅是集拦污栅和清污机于一体的连续清污装置。
以拦污栅为基
础，通过绕栅回转链条将清污齿耙驱动，实现拦污及清清目的。
组成部份：拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。
设计依据：回转式清污机机械格栅不同于常见的环保行业使用的清污机械，其设计水头、流速、机体强度、刚性、焊接技术条件、安全系数等参数大大高于环保行业清污机械标准。
其拦污栅体设计参照电力部标准-DL/T5018-2004《水利水电
工程钢闸门制造、安装验收规范》中关于拦污栅的要求；其清污装置设计参照水利部标准-SL382-2007《水利水电工程清污机形式、基本参数、技术条件》中关于回转式清污机的要求；其栅体焊接要求按照水利部标准SL36-2006《水工金属结构焊接通用技术条件》执行；机体的防腐处理参照标准水力部标准SL105-2007《水工
金属结构防腐蚀规范》执行。
性能特点：可实现连续清污，全过水断面清污。
每2米一道齿耙，齿耙线速度
6米/分钟，清污效率高。
栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。
齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。
牵引链条一般为全不锈钢材质保证
水下工作无锈蚀，免维护。
防腐方案为喷砂除锈+环氧富锌底漆+氯化橡胶中间漆+氯化橡胶面漆封闭，其保护能力一般要求在15年以上。
3.选用要点
格栅的选择主要包括如下几点：
1）进水水质、过栅流量、格栅位置。
2）格栅井深度、宽度、过栅流速。
3）安装角度、排渣高度
根据进水水质、水深可以确定格栅的材质、种类。
根据流量及过栅流速、安装角度可以计算出格栅的宽度。
根据格栅使用位置确定栅条间隙。
4•施工安装要点
4.1主控项目
1）格栅除污机安装在基础上应牢固。
2）检验方法：检查施工记录。
3）格栅栅条对称中心与导轨的对称中心应符合要求，格栅栅条的纵向面与导轨侧面应平行。
4）检验方法：检查施工记录，观察检查。
5）耙齿与栅条的啮合应无卡阻，间隙应不大于0.5mm啮合深度应不小于35mm
6）检验方法：观察检查，尺量检查。
7）栅片运行位置应正确，无卡阻、突跳现象。
过载装置应动作灵敏可靠。
栅片上
的垃圾不应有回落渠内现象。
8）检验方法：观察检查，检查施工记录。
9）其他类型除污机的安装应满足设计要求
10）检验方法：检查施工记录。
4.2 一般项目
1）格栅除污机应定位准确。
安装角度偏差应符合产品随机技术文件规定。
各机架的连接应牢固。
2）检验方法：检查施工记录。
3）机身较长的格栅除污机应按要求采取加固措施。
4）检验方法：观察检查。
5）格栅除污机两侧与沟渠壁间隙应不大于格栅栅条间隙。
6）检验方法：检查施工记录。
7）格栅除污机安装允许偏差应符合表11.2.9的规定。
表11.2.9格栅除污机安装允许偏差和检验方法
5.技术经济性能分析
市场上的格栅种类繁多，价格各异。
就小区生活污水处理来说常用的为人
工格栅或回转式机械格栅。
人工格栅造价很低，（人工格栅造价基本上在几百至几千元浮动）但是相应的会增加人工劳动强度，需要人工清渣。
但是小区生活污水处理站如果水量很小则产生的栅渣很少，可以采用这种形式的格栅，经济、方便、好操作。
机械格栅的造价高（机械格栅造价基本上在几万到十几万的范围浮动），但是可以减轻人工劳动强度，而且可以实现自动控制。
