土力学计算书
暗挖工程施工计算书包括(3篇)

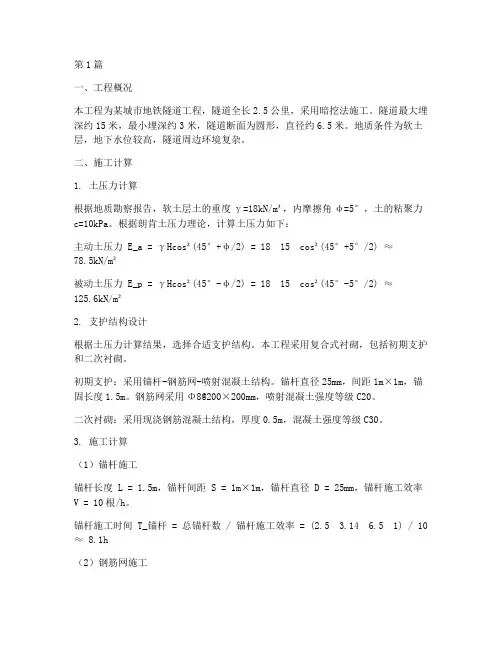

第1篇一、工程概况本工程为某城市地铁隧道工程，隧道全长2.5公里，采用暗挖法施工。
隧道最大埋深约15米，最小埋深约3米，隧道断面为圆形，直径约6.5米。
地质条件为软土层，地下水位较高，隧道周边环境复杂。
二、施工计算1. 土压力计算根据地质勘察报告，软土层土的重度γ=18kN/m³，内摩擦角φ=5°，土的粘聚力c=10kPa。
根据朗肯土压力理论，计算土压力如下：主动土压力E_a = γHcos²(45°+φ/2) = 18 15 cos²(45°+5°/2) ≈78.5kN/m²被动土压力E_p = γHcos²(45°-φ/2) = 18 15 cos²(45°-5°/2) ≈125.6kN/m²2. 支护结构设计根据土压力计算结果，选择合适支护结构。
本工程采用复合式衬砌，包括初期支护和二次衬砌。
初期支护：采用锚杆-钢筋网-喷射混凝土结构。
锚杆直径25mm，间距1m×1m，锚固长度1.5m。
钢筋网采用Φ8@200×200mm，喷射混凝土强度等级C20。
二次衬砌：采用现浇钢筋混凝土结构，厚度0.5m，混凝土强度等级C30。
3. 施工计算（1）锚杆施工锚杆长度 L = 1.5m，锚杆间距S = 1m×1m，锚杆直径 D = 25mm，锚杆施工效率V = 10根/h。
锚杆施工时间 T_锚杆 = 总锚杆数 / 锚杆施工效率 = (2.5 3.14 6.5 1) / 10 ≈ 8.1h（2）钢筋网施工钢筋网面积 A_钢筋网 = 隧道周长隧道高度= 2 3.14 6.5 15 ≈ 1545m²钢筋网施工效率 V_钢筋网= 50m²/h钢筋网施工时间 T_钢筋网 = 钢筋网面积 / 钢筋网施工效率= 1545 / 50 ≈ 31h（3）喷射混凝土施工喷射混凝土厚度 H_混凝土 = 0.15m，喷射混凝土强度等级C20。
《土力学》教程 3 土应力分布及计算
土力学教程（同济大学土木工程学院编制）目录土的应力分布及计算学习指导土的自重应力基础底面压力集中力作用下土中应力计算分布荷载作用时的土中应力计算本章小结学习指导学习目标掌握土中自重应力计算、基底压力计算以及各种荷载条件下的土中附加应力计算方法。
学习基本要求1.掌握土中自重应力计算2.掌握基底压力和基底附加压力分布与计算3.掌握圆形面积均布荷载、矩形面积均布荷载、矩形面积三角形分布荷载以及条形荷载等条件下的土中竖向附加应力计算方法4.了解地基中其他应力分量的计算公式主要基础知识材料应力应变基本概念参阅：孙训方等编著，《材料力学》，高等教育出版社，1987。
弹性力学基础知识参阅：(1)徐芝伦著，《弹性力学》，高等教育出版社，1990。
(2)吴家龙编著，《弹性力学》，同济大学出版社，1993。
一、土的自重应力由土体重力引起的应力称为自重应力。
自重应力一般是自土体形成之日起就产生于土中。
1．均质地基土的自重应力土体在自身重力作用下任一竖直切面均是对称面，切面上都不存在切应力。
因此，在深度z处平面上，土体因自身重力产生的竖向应力σc z（称竖向自重应力）等于单位面积上土柱体的重力W，如图3-1所示。
在深度z处土的自重应力为：(3-1)式中γ 为土的重度，κN/μ3 ；F为土柱体的截面积，m2。
从公式（3-1）可知，自重应力随深度z线性增加，呈三角形分布图形。
图3-1 均质土的自重应力2.成层地基土的自重应力地基土通常为成层土。
当地基为成层土体时，设各土层的厚度为h i，重度为γi，则在深度z处土的自重应力计算公式为: (3-2)式中n为从天然地面到深度z处的土层数。
有关土中自重应力计算及其分布图绘制的具体方法可参见例题3-1某土层及其物理性质指标如图3-2所示，地下水位在地表下1.0 m，计算土中自重应力并绘出分布图。
【解】第1层：a点：z=0 m，b点：z=1m，c点：z=2m，第2层：d点：z=5m，土层中的自重应力σc z分布，如图3－2所示。
土木工程施工工程计算书(3篇)
第1篇一、工程概况1. 项目名称：XX住宅小区一期工程2. 建设地点：XX市XX区XX路3. 建筑类型：住宅楼、商业楼、地下车库4. 结构形式：框架结构、剪力墙结构5. 基础形式：筏板基础、桩基础6. 施工工期：24个月二、计算依据1. 国家及地方相关设计规范、标准2. 施工图纸3. 地质勘察报告4. 气象资料三、主要计算内容1. 基础工程- 基础承载力计算：根据地质勘察报告，计算基础承载力，确保基础设计满足承载要求。
- 基础配筋计算：根据结构形式和荷载要求，计算基础配筋，确保基础具有足够的强度和刚度。
- 混凝土用量计算：根据基础体积和混凝土强度等级，计算混凝土用量。
2. 主体结构工程- 框架结构计算：根据荷载要求，计算框架梁、柱的截面尺寸和配筋。
- 剪力墙结构计算：根据荷载要求，计算剪力墙的截面尺寸和配筋。
- 楼板结构计算：根据荷载要求，计算楼板的厚度和配筋。
3. 屋面工程- 屋面防水计算：根据屋面防水等级和材料要求，计算防水层厚度和施工要求。
- 屋面保温计算：根据屋面保温要求，计算保温层厚度和施工要求。
4. 装饰装修工程- 装饰装修材料用量计算：根据装饰装修设计要求，计算各种装饰装修材料的用量。
- 装饰装修施工方案计算：根据装饰装修施工工艺，计算施工方案和施工时间。
四、计算结果1. 基础工程：基础承载力满足要求，配筋合理，混凝土用量为XXX立方米。
2. 主体结构工程：框架梁、柱、剪力墙、楼板均满足强度和刚度要求，配筋合理。
3. 屋面工程：屋面防水层厚度为XXX毫米，保温层厚度为XXX毫米。
4. 装饰装修工程：各种装饰装修材料用量合理，施工方案可行。
五、结论根据计算结果，本工程各项指标均满足设计要求，施工方案合理可行。
在施工过程中，应严格按照设计规范和施工图纸进行施工，确保工程质量。
六、注意事项1. 施工过程中，应密切关注地质条件、气象条件等因素，及时调整施工方案。
2. 加强施工现场管理，确保施工安全和质量。
土方边坡计算计算书
土方边坡计算书本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社等相关文献进行编制。
本工程基坑壁需进行放坡，以保证边坡稳定和施工操作安全。
基坑挖方安全边坡按以下方法计算。
一、参数信息:坑壁土类型：淤泥质二坑壁土的重度Y(kN/m3)：17.25坑壁土的内摩擦角取°)：12.5坑壁土粘聚力c(kN/m2)：12.5基坑开挖深度h (m)： 6.0二、挖方安全边坡计算:挖方安全边坡按以下公式计算：h=2xcxsin0xcos^/(Yxsin2((0-^)/2))其中仇-土方边坡角度(°)解得，sinO= 0.929贝必0= 68.326°＞中=12.50°，为陡坡坡度：1 / tan0 =0.4本工程的基坑壁最大土方坡度为1：0.4(垂直：水平)。
土坡稳定性计算书本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的 重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。
本计算书采用毕肖普法进行分析计算，假定滑动面为圆柱面及滑动土体为 不变形刚体，还同时考虑了土条两侧面的作用力。
一、参数信息:条分方法：毕肖普法； 条分块数：4； 不考虑地下水位影响； 放坡参数：序号放坡高度(m)放坡宽度(m)平台宽度(m)条分块数 1 6.00 3.00 6.00 0.00荷载参数：序号 类型 面荷载q(kPa)基坑边线距离b 0(m)宽度b 1(m)1 局布 10.00 1 4土层参数：序号土名称 土厚度 坑壁土的重度Y 坑壁土的内摩擦角6内聚力C 饱容重(m)(kN/m 3) (kN/m 3)1 淤泥质二 2.0017.25 1.002 粘性土 8.0017.25 1.00 二、计算原理:根据土坡极限平衡稳定进行计算。
土力学 第七章 土压力计算
挡土墙墙后的填土
是均匀的砂性土。
墙后土体达到极限
平衡状态。
土体的滑动面是通
过墙脚的平面。
滑动土体是刚体。
库仑土压力理论
基本原理
取滑动土体为隔离体，根据滑动土体的静力
平衡条件来建立土压力的计算公式。
库仑主动土压力计算
αβ C
A
ε
H
E
G T1
N2
δ
Q=Ea
B
T2
α
D
ABC ε α N1 2 εα R 2 BAC BAC ACB β ε 2
Q sin( ) sin 2
G
Q
1 2 cos( ) cos( ) sin( ) Q H 2 2 cos sin( ) cos( )
墙后填土中有地下水时 的Rankine土压力计算
水土合算法
适用于墙后填土为粘性土的情况。 采用饱和重度计算总的水土压力。
pa sat zKa 2c Ka
K a tan 45 2
2
例题 7.1
q 10kPa
1 18kN/m3
B
2 17kN/m3
9kN/m3 3
D
应用Rankine理论计算如图所示挡土墙的主动土压力。
2m
C
3 26
2m
B
2 26
2m
A
1 30
问 题
挡土墙的墙背倾斜
挡土墙的墙背粗糙 挡土墙后的填土面非水平
如何计算挡土墙的 土压力
土力学计算书

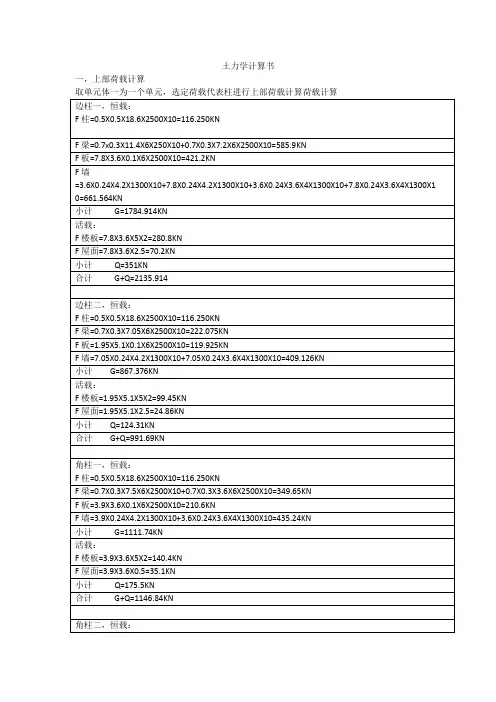

土力学计算书一，上部荷载计算根据规范规定将该基础设计成阶梯形，取基础高度为1590mm 基础分四级，每阶宽为650mm ，高为400mm 室内外高差300（详图见基础剖面图） 1确定地基承载力特征值：f a知,：伊塔b=0， 伊塔d=1.0所以只需进行深度修正γm =（16X1+38.2X2+26.7X2）/5=29.18KN/M f a = f ak +伊塔d γm （d-0.5）=140+131.31=271.31KN/M 2确定基础的底面积：A>=F/( f a -d γm )=2591.96/(271.31-29.18X5)=20.67M 2 基础底面做成正方形b ==4.55取b=4.6m验算地基承载力2591.962021.165222.4921.16F G X X pk A ++===< f a =271.31KN/M 2 所以轴心荷载作用下地基承载力满足要求验算偏心荷载作用下地基承载力：331.780.07040.772591.962021.1656M be F G X X ===<=++符合要求 Pmax=M/（F+G ）+6e/b=222.59+1=223.59<1.2 f a 所以偏心荷载作用下地基承载力满足要求验算基础冲切承载力：选用C20混凝土，HPB300钢筋查得混凝土ft=1.1N/M 2，fy=300N/M 2荷载标准值计算荷载设计值分项系数取1.35纵筋合力点距近边距离as=40mm ，最小配筋率pmin=0.015% 计算基础底面反力设计值Me F G=+=1.35MK/(1.35F+1.35G)=0.077 Pmax=1.35pkmax=301.85Pmin=1.35pkmin=277.21，依次对各级台阶验算得各处满足基础冲切要求 基础底板配筋计算:基础台阶宽高比：为650/400=1.625<2.5 柱与基础交界处的最大弯矩：1()2(20)(max min 2/)48M l a b b p p G A =-++-=989KN.M 0/0.9S A M fyh ==989X106/(0.9X1550X210)=10128mm 2=3376mm 2As/b=734mm2/MAs=max （Pmin=0,15%X1590X1000=2385，734）=2385 配筋为2排d12@95。
土力学与地基基础课程设计计算书
土力学与地基基础课程设计计算书一、柱下独立基础设计1.边柱设计（400mm×500mm）（1）初步确定基础埋深H=1.6m已知设计组合值：M=130.0KN∙m,N=890.0KN,V=25.0KN，按《建筑地基规范》得，由荷载标准值计算荷载设计值取荷载综合分项系数1.35。
则标准值为：M k=96.30KN∙m,N k=659.26KN,V k=18.52KN设计参数及相关数据见下图基础放置在粉土上，f ak=160KP a,粘粒含量ρc≥10%，查表得ηb=0.3，ηd=1.5，先假设基底宽度不大于3m，则粉土修正后的地基承载力特征值：f a=f ak+ηbγ(b-3)+ ηdγm(d-0.5)=160.0+1.5×(1.1×17+0.5×16.5) ×(1.6-0.5)/1.6=187.786KPa>1.1f ak=176kp a初步设计基底尺寸：A0=F k/(f a-γG d)=659.26/(187.786-20×1.6)=4.23m2由于偏心不大，按20%增大即A=1.2A0=5.076m2初步选择基础底面积A=L×b=2.9×1.8=5.22m2(≈5.076 m2)b=1.8m<3.0m，不再对f a进行修正2、持力层承载力验算G k=r G×d×A=20×1.6×5.22=167.04KNe k=M k/(F k+G k)=(96.30+18.52×0.6)/(659.26+167.04)=0.130mP k=(F k+G k)/A=(659.26+167.04)/5.22=158.30 KP a< f a=187.786，满足P k,max=P k(1+6e k/L)=158.30×(1+6×0.130/2.9)=160.26KP a<1.2f a=225.34 KP a,满足P k,min= P k(1-6e k/l)= 158.30×(1-6×0.130/2.9)=92.33KP a>0,满足柱下独立基础内力分析计算：（1）计算基底净反力偏心矩：e n,0=M/F=(130+25×0.6)/890=0.163m基础边缘处的最大和最小净反力P n,max=F(1+6e n,0/L)/Lb=(890/5.22)×(1+6×0.163/2.9) =227.99 KP aP n,min= F(1-6e n,0/L)/Lb =（890/5.22×(1-6×0.163/2.9) =112.99 KP a（2）基础高度（采用阶梯形基础），计算图如下：(a)柱边基础截面抗冲切验算L=2.9m,b=1.8m,a t=a c=0.4m,b c=0.5m基础高度h=600mm，从下至上分350mm,250mm两个台阶，h0=550mm（有垫层）a t+2 h0=0.4+2×0.55=1.50m<b=1.80m取a b=1.50ma m= (a t+a b)/2=(400+1500)/2=950mm因偏心受压，P0取P n,max冲切力：F l= P n,max[(L/2- a c/2- h0)b-(b/2- b c/2- h0)2]=227.99×[(2.9/2-0.5/2-0.55) ×1.8-(1.8/2-0.4/2-0.55)2]=261.62 KN抗冲切力：混凝土用C25级。
地基承载力计算计算书
地基承载力计算计算书项目名称_____________构件编号_____________日期_____________设计者_____________校对者_____________一、设计资料1.基础信息基础长：l=4000mm基础宽：b=4000mm修正用基础埋深：d=1.50m基础底标高：dbg=-2.00m2.荷载信息竖向荷载：F k=1000.00kN绕X轴弯矩：M x=0.00kN·m绕Y轴弯矩：M y=0.00kN·mb=40 l=4000xY3.计算参数天然地面标高：bg=0.00m地下水位标高：wbg=-4.00m宽度修正系数：wxz=1是否进行地震修正：是单位面积基础覆土重：rh=2.00kPa计算方法：GB50007-2002--综合法地下水标高-4.00基底标高-2.00地面标高0.00555554.土层信息:土层参数表格二、计算结果1.基础底板反力计算基础自重和基础上的土重为：G k = A×p =16.0×2.0= 32.0kN基础底面平均压力为：1.1当轴心荷载作用时,根据5.2.2-1 ：P k = F k+G kA=1000.00+32.0016.00= 64.50 kPa1.2当竖向力N和Mx同时作用时：x方向的偏心距为：e =M kF k+G k=0.001000.00 +32.00= 0.00mx方向的基础底面抵抗矩为：W = lb26=4.00×4.00 26= 10.67m3x方向的基底压力，根据5.2.2-2、5.2.2-3为：P kmax = F k+G kA+M kW= 64.50 +0.0010.67= 64.50 kPaP kmin = F k+G kA-M kW= 64.50 -0.0010.67= 64.50 kPa1.3当竖向力N和My同时作用时：y方向的偏心距为：e =M kF k+G k=0.001000.00 +32.00= 0.00my方向的基础底面抵抗矩为：W = bl26=4.00×4.00 26= 10.67m3y方向的基底压力，根据5.2.2-2、5.2.2-3为：P kmax = F k+G kA+M kW= 64.50 +0.0010.67= 64.50 kPaP kmin = F k+G kA-M kW= 64.50 -0.0010.67= 64.50 kPa2.修正后的地基承载力特征值计算基底标高以上天然土层的加权平均重度，地下水位下取浮重度γm = ∑γi h i∑h i=2.0×18.02.0= 18.00基底以下土层的重度为γ = 18.00b = 4.00f a = f ak + ηbγ (b-3) + ηdγm (d-0.5)= 150.00+1.00×18.00×(4.00-3)+1.00×18.00×(1.50-0.5)= 186.00 kPa调整后的地基抗震承载力计算查“抗震建筑设计规范GB50011-2001”表4.2.3, ζa = 1.30f aE = ζa f a = 1.30×186.00 = 241.80 kPa3.计算结果分析P k=64.50kPa, f aE=186.00kPaP k≤f aE当竖向力N和Mx同时作用时:P kmax=64.50kPa, 1.2f aE=.2×186.00=223.20kPaP kmax≤1.2f aE当竖向力N和My同时作用时:P kmax=64.50kPa, 1.2f aE=1.2×186.00=223.20kPaP kmax≤1.2f aE地基承载力验算满足。
