常用光缆型号代号的表示方法
光缆型号规格
光缆规型号规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类（1）G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。
（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC 和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1 。
（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。
（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T 把G.654光纤分类命名为B1.2型光纤。
（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。
型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
光缆型号的编制方法
光缆型号的编制方法型式型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
一、分类的代号GY——通信用室（野）外光缆二、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件F——非金属加强构件三、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
五、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。
光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。
光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。
A棗多模光纤，见表3。
表1 铠装层表2 外被层或外套表3 多模光纤●光纤标准：ITU-T G.650（1997）单模光纤相关参数的定义和试验方法ITU-T G.651（1993）50/125μm多模渐变型折射率光纤光缆特性ITU-T G.652（1997）单模光纤光缆特性ITU-T G.653（1997）色散位移单模光纤光缆特性ITU-T G.654（1997）截止波长位移型单模光纤光缆特性ITU-T G.655（1996）非零色散位移单模光纤光缆特性光缆型号中部分代号表如下：ⅠⅡⅢⅣⅤ代号含义代号含义代号含义代号含义代号含义GY通信用室（野）外光缆金属加强件T填充式光缆Y聚乙烯护套23绕包钢带铠装聚乙烯护层GR 通信用软光缆F非金属加强件非填充式光缆V聚氯乙烯护套22烧包钢带铠装聚氯乙烯护层GJ通信用室（局）内用光缆G金属重型加强件Z自承式结构U聚氨酯护套53纵包钢带铠装聚乙烯护层GS 通信用设备内光缆H非金属重型加强件B扁平形状A铝塑综合护套52绕包钢带铠装聚氯乙烯护层GH 通信用海底光缆S钢塑综合护套33细圆钢丝铠装聚乙烯护层L铝护套32细圆钢丝铠装聚氯乙烯护层光纤类别说明：A1a- 50/125μm二氧化硅系渐变型多模光纤A1b- 62.5/125μm二氧化硅系渐变型多模光纤B1.1 二氧化硅系(普通)单模光纤B1.2 二氧化硅系1550nm低耗单模光纤B2 二氧化硅系色散位移单模光纤B3 二氧化硅系色散平坦单模光纤B4 二氧化硅系偏振保持单模光纤光缆型号的编制方法时间：2004-8-5 7:55:44 来源：baidu 阅读382次1、型号的构成光缆型号由光缆形式的代号和规格的代号构成。

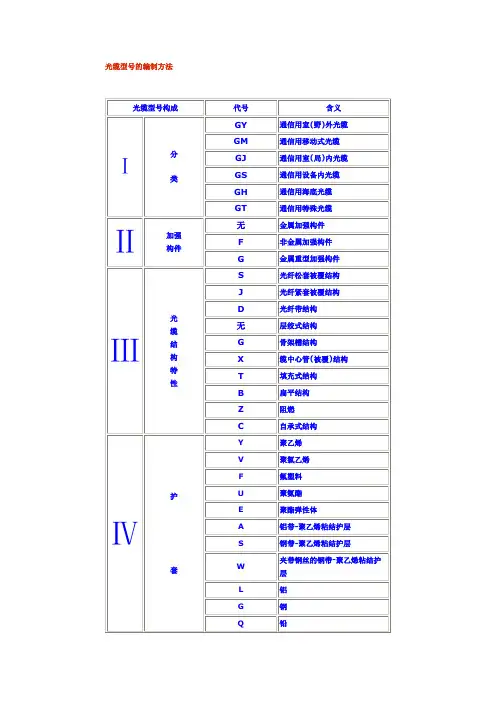

光缆型号的编制方法
光缆型号的编制方法示例■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。
光纤数用光缆中同一类别光纤的实际有效数目的数字表示。
也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。
光纤类别的代号代号光纤类别对应ITUT标准Ala或Al 50/125µm二氧化硅系渐变型多模光纤 G.651Alb 62.5/125µm二氧化硅系渐变型多模光纤 G.651B1.1或B1 二氧化硅普通单模光纤 G.652 B4 非零色散位移单模式光纤G.655 (2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。
GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

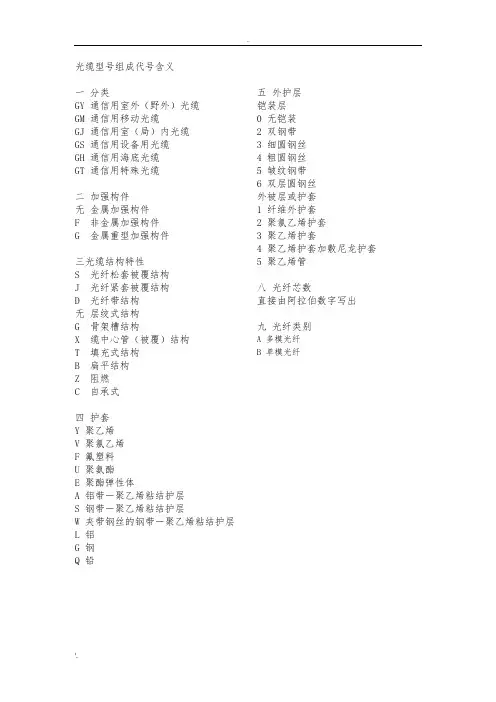

光缆型号组成代号含义
. 光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－聚乙烯粘结护层S 钢带－聚乙烯粘结护层W 夹带钢丝的钢带－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管八光纤芯数直接由阿拉伯数字写出九光纤类别A 多模光纤B 单模光纤示例■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

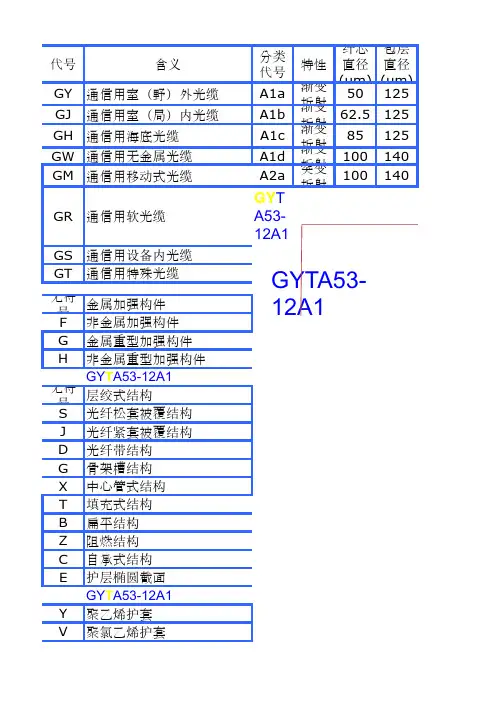

3-光缆型号及代码
材料
二氧 化 二硅氧 化 二硅氧 化 二硅氧 化 二硅氧 化硅
金属加强构件
纤芯 包层 直径 直径 (μm) (μm) 50 125
62.5 125
85 125
100 140 100 140
GYTA5312A1
F 氟塑料
U 聚氨酯护套
E 聚脂弹性体
A 铝－聚乙烯粘接护套
S 钢、铝、聚乙烯综合护套
W
夹带钢丝的钢带－聚乙烯粘 结护套
L 铝护套
G 钢护套
Q 铅护套
GYTA53-12A1
层绞式结构
S 光纤松套被覆结构
J 光纤紧套被覆结构
D 光纤带结构
G 骨架槽结构
X 中心管式结构
T 填充式结构
B 扁平结构
Z 阻燃结构
C 自承式结构
E 护层椭圆截面
GYTA53-12A1 Y 聚乙烯护套 V 聚氯乙烯护套
分类 代号
A1a A1b
A1c A1d A2a
GYT A5312A1
特性
渐变 折渐射变 折渐射变 折渐射变 折突射变 折射
代号
含义
GY 通信用室（野）外光缆 GJ 通信用室（局）内光缆 GH 通信用海底光缆 GW 通信用无金属光缆 GM 通信用移动式光缆
GR 通信用软光缆
GS 通信用设备内光缆 GT 通信用
F 非金属加强构件
G 金属重型加强构件
H 非金属重型加强构件
GYTA53-12A1
无符 号
代号
铠装方式
0 无铠装
1－
2 双钢带
3 细圆钢丝
光缆型号规格
室内
GJBFJV
室内非金属加强件紧套多芯分支 PVC 护套光缆
室内
全介 ADSS－PE ADSS 聚乙烯护套光缆
电力架空
质自 承式 光缆
ADSS－AT ADSS－ZY
ADSS 抗电痕护套光缆 ADSS 阻燃聚乙烯护套光缆
电力架空 电力架空
注：根据护套材料的不同，室内光缆还有 Y—聚乙烯护套、H—低烟无卤护套、U—聚氨酯
9/125，G655 单模光纤
多模
A1a
A1b
50/125 多模光纤 62.5/125 多模光纤
原名称：MM2 原名称：MM1
天津市立孚光电线缆开发有限公司 2006 年 6 月修订
矿缆 MGTJSV 煤矿用阻燃光缆，有多种不同结构
煤矿巷道
GJFJV
室内非金属加强件紧套单芯 PVC 护套光缆
室内
室内
GJFJBV
室内非金属加强件紧套双芯扁形 PVC 护套光缆
室内
光缆
GJPFJV
室内非金属加强件紧套多芯配线 PVC 护套光缆
室内
*
GJPFV
室内非金属加强件松套多芯配线 PVC 护套光缆
护套等数种不同型号。
规格代号由光纤芯数及光纤类型组成，光纤芯数即光缆中所含的光纤数，光纤类型含义如下：
分类 类型
含义
备注
B1.1
非色散位移单模光纤
9/125，G652A、G652B 单模光纤
单模 B1.3
波长段扩展的非色散位移单模光纤 9/125，G652C、G652D 单模光纤
B4
非零色散位移单模光纤
光缆型号规格订货信息
光缆型号 光缆规格
光纤类型
单模：B1,B4 多模 A1a，A1b
光纤字母的意思
光纤字母意义型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B 后面是18芯单模g655 18B4 GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
光缆型号的表示方法
型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B后面是18芯单模g655 18B4GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
光缆型号构成 代号 含义
A4b，A8b...表示多模4芯，多模8芯而B4b，B8b，B48B...表示单模4，8，48芯SO：A表示多模，B表示单模另外单模上还有个标计9/125多模为62.5/125或50/125光缆型号构成代号含义Ⅰ分类GY 通信用室(野)外光缆GM 通信用移动式光缆GJ 通信用室(局)内光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆Ⅱ加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件Ⅲ光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构B 扁平结构Z 阻燃C 自承式结构Ⅳ护套Y聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带-聚乙烯粘结护层S 钢带-聚乙烯粘结护层W 夹带钢丝的钢带-聚乙烯粘结护层L 铝G 钢Q 铅Ⅴ外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或外套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管Ⅵ光纤芯数直接由阿拉伯数字写出Ⅶ光纤类别A 多模光纤B 单模光纤示例ⅠⅡⅢⅣⅤ--- ⅥⅦ分类加强构件光缆结构特征护套外护层--- 光纤芯数光纤类别■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■ 型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层1 纤维外被3 单细圆钢丝3 聚乙烯套5 皱纹钢带4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
光缆的种类及型号
光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。
根据不同的应用和需求，光缆有不同的种类和型号。
下面将详细介绍几种常见的光缆种类及型号。
1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。
它具有较小的传输损耗和更高的带宽，能够传输更远的距离。
单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。
2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。
它可以携带多条光信号，但传输距离较短。
多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。
3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。
它有较小的直径和柔软的外皮，便于室内布线。
室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。
4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。
室外光缆需要具备耐久性和抗外界环境干扰的特点。
根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。
5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。
它由光纤和连接器组成，具有较小的长度和较高的接插次数。
根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
常用光缆型号代号的表示方法精修订
常用光缆型号代号的表示方法标准化管理部编码-[99968T-6889628-J68568-1689N]常用光缆型号代号的表示方法光缆型号由型式和规格两大部分组成。
型式由5个部分构成，各部分均用代号表示.GY的型号表示通信用野（室）外光缆GM的型号表示表示通信用移动式光缆GJ的型号表示通信用局（室）内光缆GS的型号表示通信用设备内光缆GH的型号表示通信用海底光缆GT的型号表示通信用特种光缆加强构件指护套以内或嵌人护套中用于增强光缆抗拉力的构件。
如果是无符号就表示为金属加强构件，如果是F就表示非金属加强构件。
缆芯和光缆的派生结构特征的代号光缆结构特征应表示出缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。
D的型号表示光纤带结构：如果是无符号表示光纤松套被覆结构，如果是J表示光纤紧套被覆结构（无符号）——层绞结构G——的型号表示骨架槽结构X——的型号表示缆中心管（被覆）结构T——油膏填充式结构（无符号）——干式阻水结构R——的型号表示充气式结构C——的型号表示自承式结构B——的型号表示扁平形状E——的型号表示椭圆形状Z——的型号表示阻燃护套的代号Y——的型号表示聚乙烯护套V——的型号表示聚氯乙烯护套U——的型号表示聚氨酯护套A——的型号表示铝-聚乙烯粘结扩套（简称A护套）S——的型号表示钢-聚乙烯粘结护套（简称S护套）W——的型号表示夹带平行钢丝的钢-聚乙烯粘结护套（简称W护套）L——的型号表示铝护套G——的型号表示钢护套Q——的型号表示铅护套外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示恺装层，它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，规格：光缆的规格由光纤的规格和导电芯线的规格组成，它们之间用“+”号隔开。
光纤的规格：光纤的规格由光纤数和光纤类别组成，如果一根光缆中含有两种或两种以上规格（光纤数和类别）的光纤时，中间应用“+“号联接。
光缆型号组成代号含义
光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－聚乙烯粘结护层S 钢带－聚乙烯粘结护层W 夹带钢丝的钢带－聚乙烯粘结护层L 铝G 钢Q 铅A 多模光纤B 单模光纤五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管八光纤芯数直接由阿拉伯数字写出九光纤类别示例ⅠⅡⅢⅣⅤ--- ⅥⅦ分类加强构件光缆结构特征护套外护层--- 光纤芯数光纤类别■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY------- 通信用室（野）外光缆2 加强构件的代号(无符号) ------ 金属加强构件F ------ 非金属加强构件3 结构特征的代号D ------ 光纤带状结构(无符号) ------ 光纤松套被覆结构J ------ 光纤紧套被覆结构(无符号) ------ 层绞结构G ------ 骨架槽结构X ------ 缆中心管（被覆）结构T ------ 油膏填写充式结构(无符号) ------ 干式阻水结构E ------ 护层椭圆截面C ------ 自承式结构B ------ 扁平形状Z ------ 阻燃结构4 护层的代号Y ------ 聚乙烯护套V --- 聚氯乙烯护套A---- 铝—聚乙烯粘结构护套（简称 A 护套）S---- 钢—聚乙烯粘结构护套（简称S 护套）W---- 夹带平行钢丝的钢—聚乙烯粘结构护套（简称W 护套）5 外护层的代号代 号铠装层 代号 外被层或外套无铠装层 1 纤维外被3烯套5乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
光传输线路与设备维护-光缆规格代号
谢谢观看
光缆规格代号
2. 光纤规格代号 光纤的规格由光纤数和光纤类别组成。
如果同一根光缆中含有两种或两种以上规格 (光纤数和类别)的光纤，中间应用“+”号连 接。光纤规格的构成下图所示。
(1) 光纤数目代号：用光缆中同类别光纤 的实际有效数目的数字表示。
(2) 光纤类别代号：光纤类别应采用光纤 产品的分类代号表示。用大写A表示多模光纤； 大写B表示单模光纤；再以数字和小写字母表 示不同种类、类型的光纤。
单模光纤
分类代号 B1.1(或 B1)
B1.2 B2 B4
名
称
非色散位移型
截止波长位移型
色散位移型
非零色硅
二氧化硅
二氧化硅
B1型光纤：常用的G652光纤，零色散点在1310nm窗口 B1.2型光纤：G654光纤，在1550nm有极低的衰耗值，一般用作海光 缆 B2型光纤：G653光纤，为色散位移光纤，零色散点在1550nm窗口 B4型光纤：G655光纤，其在1550nm窗口有较小的色散，为适应波分 设备以免造成4波混频失真而改进的光纤。
光纤规格的构成
多模光纤
分类代号 Ala Alb Alc Ald A2a
特性 渐变折射率 渐变折射率 渐变折射率 渐变折射率 突变折射率
纤芯直径/mm 50 62.5 85 100 100
目前最常用的多模光纤为A1B型光纤
包层直径/mm 125 125 125 140 140
材料 二氧化硅 二氧化硅 二氧化硅 二氧化硅 二氧化硅
光缆、电缆型号的表示方法
光缆、电缆型号的表示方法光缆型号表示方法全介质自承式室外通信光缆型号、规格表示方法由光缆用途Ⅰ、加强件型式Ⅱ、光缆结构Ⅲ、护套型式Ⅳ、光纤芯数和类别Ⅴ组成。
Ⅰ ⅡⅢⅣ---- Ⅴ用英文大写字母表示，各部分代号及含义如下表所示ⅠⅡⅢⅣⅤ符号含义符号含义符号含义符号含义符号含义GY 室外通信光缆FZ全介质非金属外加强件自承式X中心束管式Y聚乙烯护套mXB1m表示光纤根数; B1表示二氧化硅单模光纤无符号松套管层绞式V聚氯乙烯护套举例：GYFZXY---8×B1全介质非金属外加强件自承式中心束管式室外通信光缆，8芯二氧化硅单模光纤电缆型号表示方法HYA---铜芯实心聚烯烃绝缘铝塑粘结综合护套市内通信电缆。
HYAT---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。
HYPA---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套市内通信电缆。
HYPAT---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。
HYAC---铜芯实心聚烯烃绝缘铝塑粘结综合护套自承式市内通信电缆。
HYA53---铜芯实心聚烯烃绝缘铝塑粘结综合护套单层钢带铠装聚乙烯外护套市内通信电缆。
HYAT53---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。
HYPA53---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。
HYPAT53---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。
HYAT33---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层细钢丝铠装聚乙烯外护套市内通信电缆。
HYAT43---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层粗钢丝铠装聚乙烯外护套市内通信电缆。
二. 程控交换局用电缆HCJVVP2、 HSCJVVP2：镀锡实心铜线聚氯乙烯绝缘铝带屏蔽聚氯乙烯护套电缆，主要用于数字开关系统装备之间的连接。
HCJVVP2、HCJVV、HSCJVV、HSCJVVP2：镀锡实心铜线铝带屏蔽（或非屏蔽）聚氯乙烯护套，主要用于接线架之间或接线架与分线架之间的连接。
光缆的型号规格说明
光缆型号规格说明24芯光缆色序蓝桔绿棕灰白红黑黄紫玫瑰天蓝蓝桔绿棕灰白红黑黄紫玫瑰天蓝光缆型号的编制方法光缆型号构成代号含义Ⅰ分类GY 通信用室(野)外光缆GM 通信用移动式光缆GJ 通信用室(局)内光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆Ⅱ加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件Ⅲ光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构B 扁平结构Z 阻燃C 自承式结构Ⅳ护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带-聚乙烯粘结护层S 钢带-聚乙烯粘结护层W 夹带钢丝的钢带-聚乙烯粘结护层L 铝G 钢Q 铅Ⅴ外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或外套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管Ⅵ光纤芯数直接由阿拉伯数字写出Ⅶ光纤类别A 多模光纤B 单模光纤示例ⅠⅡⅢⅣⅤ --- ⅥⅦ分类加强构件光缆结构特征护套外护层 --- 光纤芯数光纤类别■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■ 型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
光缆的命名规则
光缆是命名规则
光缆的命名由七部分组成，分别是分类代号、加强构件、缆芯填充特征、内护套类型、外护套、光纤类型及芯数、缆芯结构形式。
1.分类代号
GY：表示通信用室外光缆。
G：表示室内光缆。
GH：表示海底光缆。
GR：表示软光缆。
GS：表示设备内光缆。
GT：表示特殊光缆。
2.加强构件
无符号：表示金属加强构件。
F：表示非金属加强构件。
G：表示金属重型加强构件。
H：表示非金属重型加强构件。
3.缆芯填充特征
无符号：表示非填充型。
T：表示填充型。
4.内护套类型
Y：表示聚乙烯护套。
A：表示铝一聚乙烯粘接护套。
Z：表示聚乙烯一纵包皱纹钢带综合护套。
V：表示聚氯乙烯护套。
5.外护套
03：表示聚乙烯。
53：表示纵包搭结皱纹钢带铠装加聚乙烯。
23：表示双钢带绕包铠装加聚乙烯。
33：表示单细圆钢铠装加聚乙烯。
6.光纤类型及芯数
D：表示二氧化硅光纤。
D前面的数字表示光纤芯数。
D后面的数字表示光纤性质。
7.缆芯结构形式
G：表示骨架式缆芯。
S：表示束管式缆芯。
SG：表示松套骨架式缆芯。
光缆型号组成代号含义
光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－聚乙烯粘结护层S 钢带－聚乙烯粘结护层W 夹带钢丝的钢带－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管八光纤芯数直接由阿拉伯数字写出九光纤类别A 多模光纤B 单模光纤示例■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0无铠装层1纤维外被3单细圆钢丝3聚乙烯套5皱纹钢带4聚乙烯套加覆尼龙层■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
