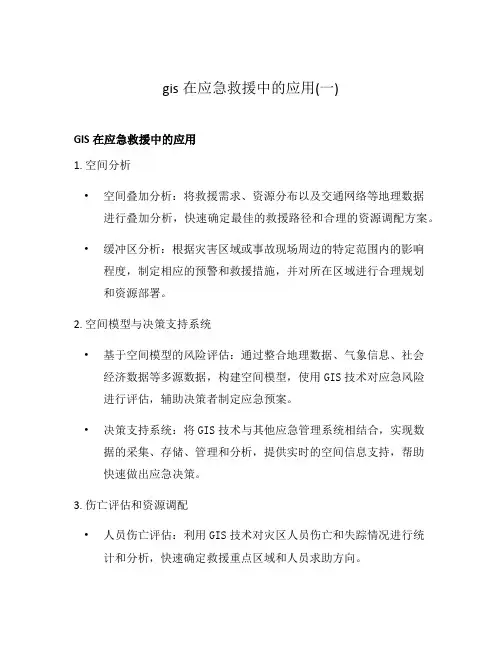

gis在应急救援中的应用(一)

gis在应急救援中的应用(一)GIS在应急救援中的应用1. 空间分析•空间叠加分析：将救援需求、资源分布以及交通网络等地理数据进行叠加分析，快速确定最佳的救援路径和合理的资源调配方案。

•缓冲区分析：根据灾害区域或事故现场周边的特定范围内的影响程度，制定相应的预警和救援措施，并对所在区域进行合理规划和资源部署。

2. 空间模型与决策支持系统•基于空间模型的风险评估：通过整合地理数据、气象信息、社会经济数据等多源数据，构建空间模型，使用GIS技术对应急风险进行评估，辅助决策者制定应急预案。

•决策支持系统：将GIS技术与其他应急管理系统相结合，实现数据的采集、存储、管理和分析，提供实时的空间信息支持，帮助快速做出应急决策。

3. 伤亡评估和资源调配•人员伤亡评估：利用GIS技术对灾区人员伤亡和失踪情况进行统计和分析，快速确定救援重点区域和人员求助方向。

•物资资源调配：通过GIS系统实时监测和分析灾情和资源分布情况，快速将救援资源合理调配到受灾区域，提高救援效率。

4. 信息共享和指挥调度•救援人员定位和部署：利用GIS技术对救援人员进行定位和监控，提供准确的位置信息，帮助指挥中心实时了解救援人员的工作状态和分布情况，进行调度和协调。

•空中无人机监测：结合无人机技术和GIS技术，对受灾区域进行空中监测和影像采集，为救援工作提供实时地理信息。

5. 可视化展示与智能导航•空间信息展示：通过GIS技术将救援现场的地理信息进行可视化展示，呈现给指挥中心和救援人员，帮助他们更好地理解灾情和资源分布。

•智能导航：基于GIS技术，开发智能导航系统，将实时的交通、道路、气象等数据集成到导航平台，为救援人员提供准确、安全的导航指引。

6. 预测与预警系统•灾害风险预测：基于历史数据和气象模型，利用GIS技术构建预测模型，预测灾害的发生概率和可能的影响范围，为应急救援提供提前预警。

•气象预警系统：通过与气象局数据的集成，利用GIS技术实时监测天气变化，提前预警暴雨、洪涝、台风等灾害风险，协助应急救援部门做好准备。

处理GIS设备故障引起母线失压的事故分析

处理GIS设备故障引起母线失压的事故分析某电厂220kV开关站采用SF6封闭式组合电器(简称GIS)，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

它具有小型化、安全性能好、可靠性高等诸多优点，所以现在新型变电站、电厂采用较多，但如果检修时考虑不周全，也可能出现事故。

下面就是在检修一电流互感器时发生的母线刀闸对外壳放电导致母线失压的事故，此事故与GIS的内部结构有关，属于一种典型事故，可供有GIS设备的厂站借鉴。

1 事故经过2004-12-03,4号机组开机并网后，报“4号发变组差动回路异常”，经运行检修多方排查，初步判断原因为4号发变组差动电流互感器4BA6 B相内部断线，发变组单元接线如图1所示。

12月6日对电流互感器4BA6 B相进行检查处理，票中的安全措施有断开204开关，拉开204C刀闸、204D刀闸，合204D 0 地刀等。

12月7日，检修持票将该间隔4BA6 B相气室内SF6气体抽至零表压后(该气室内还有1个大气压的SF6气体)，打开B相气室端盖，对断线进行处理后回装好端盖，在对气室抽真空时，报“220kV D母线复合电压动作”，“220kV D母线保护动作”，联接于D母线上的所有电气元件全部跳闸，D母线失压。

事故后立即停止4BA6断线处理作业面相应的工作，组织保护人员对D母线保护装置进行全面检查，经检查保护装置未见异常，保护动作正确，排除D母线保护误动的可能。

同时，D母线转检修，组织人员对D母线保护范围内的所有设备外观、绝缘等进行检查试验，当打开204D刀闸的观察孔时，发现204D刀闸B相静触头屏蔽罩已击穿，其他地方未见异常，确定D母线保护动作的原因：220kV 204D刀闸B相静触头对设备外壳放电。

2 事故原因分析(1)从图2可以看出，间隔内的SF6气体用盆式绝缘子分隔成不同的气室，电流互感器4BA6、204D 刀闸同处一个气室，204D刀闸的静触头直接连在D母线上，带有220kV电压。

关于一起GIS设备母差保护动作跳闸的事故处理及原因分析

关于一起GIS设备母差保护动作跳闸的事故处理及原因分析摘?要对一起110 kvgis母差动作跳闸的事故进行处理，并进行了针对性的故障原因分析，并在此基础上提出了相应的防范措施。

关键词 gis设备；母差动作；事故处理；原因分析中图分类号 tm77 文献标识码 a 文章编号1673-9671-(2012)052-0105-01近些年，随着电力工业的发展，gis设备以其占面积小、空间体积小和不受外界环境影响等特点，逐渐在新建变电站中得到广泛的应用，本文针对一起110 kvgis母差动作导致跳闸的事故，祥说了事故处理过程和故障原因分析，并在此基础上提出了相应的防范措施。

1 故障情况1）2007年01月29日20时18分，我站110 kv母差动作，110 kv 母差保护装置“差动动作2”“差动开放2”“差动动作”“pt断线”“ⅱ母差动”灯亮。

差动保护动作跳母联100开关及ⅱ母所带的三回进出线开关。

2）110 kvbp-2b母差录波器报告显示：20时18分45秒560毫秒ⅱ母母差c相动作，20时18分45秒590毫秒ⅱ母母差bc相动作，20时18分45秒600毫秒ⅱ母母差abc相动作。

启动到出口时间48.3毫秒。

大差二次电流最大值为13 a，ⅰ母小差二次电流为0 a，ⅱ母小差二次电流最大值为13 a，电压为0 v，达到母差动作值。

2 故障确认1）结合故障后对站内设备巡视、故障现象以及110 kv母差录波报告显示，大差元件和ⅱ母小差元件动作，所以我们有充足的理由确认本次故障是由于110 kvⅱ母小差元件范围内故障，即ⅱ母（包括-ⅱ母刀闸所在的筒体）c相先对地（gis筒体）放电，gis筒体内电弧产生的金属蒸气使得bc相相间短路，继而发展成三相相间短路。

2）故障气隔的确认：利用sf6特殊的化学性质，它在电弧高温作用下会产生sf4气体，它为无色，有类似二氧化硫的刺激嗅味。

同时与气隔内的微水猛烈反应生成sof2和hf，或直接产生hf，其反应方程式为：2sf6+6h2o→2so2+12hf+o2其中hf为酸性气体，可与hp试纸测出其酸性值。

GIS泄压事故处理预案

发电部事故预案
内部资料注意保存
1 220kV GIS SF6气体泄压事故处理预案
220kV GIS SF6气体泄压严重威胁设备安全，若出现气体泄压，按下列方法处理。

一、GIS SF6气体压力低：
① 当SF6气压低于0.55Mpa 第1级密度继电器动作时候，运行人员联系电检进行检查，确定泄漏点并进行修理，充SF6气体。

② 当断路器气室SF6气压低于0.5Mpa 第2级密度继电器动作时候，并联系电检除去泄漏点，补充SF6气体。

（线路需停用重合闸）
③ 其它气室SF6压力低于0.5Mpa 时，只发报警信号，不闭锁操作、合闸回路。

④ 当断路器气室、其它气室SF6气压低于0.5Mpa ，GIS 设备不能运行，需用上级开关将其停电。

二、GIS 室内SF6气体大量外泄处理：
① 当断路器气室或其它气室SF6气体密度低至0.55时，发“SF6压力低”，此时应GIS 相关设备进行检查，并通知电检对GIS 本体进行补充SF6气体。

② 当断路器气室SF6气体密度低至0.5时，发“SF6压力低”“”低气压闭锁“,同时切断断路器分合闸回路，处理同上。

③ 当短路故障后SF6气体大量外泄，对人体有害，应迅速撤离。

三、当GIS 设备保护动作跳闸后：
① 根据保护动作情况确定故障范围。

② 检查GIS 设备外观是否变形。

③ 联系电检检查GIS 设备情况。

④ 未隔离故障点前，严禁合闸再次送电。

⑤ 检查GIS SF6气体压力及微水是否超标，判断是否是GIS 内部故障。

二○一二年五月十五日。

电厂gis室火灾事故预案

电厂gis室火灾事故预案一、引言本预案旨在规范电厂GIS室火灾事故的应急处置程序，确保火灾事故能够得到及时、科学、有效的处置。

二、适用范围本预案适用于电厂GIS室发生火灾事故时的应急处置，适用于电厂所有相关岗位人员。

三、火灾事故预案1. 火灾事故划分级别（1）一级火灾事故：火势较大，需要迅速扑灭，防止火势蔓延。

（2）二级火灾事故：火势较小，但需要及时扑灭，防止引发更大的火灾。

（3）三级火灾事故：火灾危及人员生命安全和设备完整性，需要紧急处置。

2. 火灾事故应急预案（1）一级火灾事故应急预案：① 发现火灾立即采取灭火器等灭火器材进行扑救。

② 同时启动火灾报警系统，通知消防人员赶往现场进行灭火。

③ 上级领导和相关部门立即启动应急响应程序，组织协调救援工作。

（2）二级火灾事故应急预案：① 发现火灾后，立即启动火灾报警系统，通知消防人员赶往现场进行灭火。

② 通知上级领导和相关部门，在确保人身安全的情况下，启动应急响应程序。

（3）三级火灾事故应急预案：① 确保人员安全后，立即启动火灾报警系统，通知消防人员赶往现场进行灭火。

② 同时通知上级领导和相关部门，启动应急响应程序，并向相关部门报告火灾事故情况，协调救援工作。

3. 火灾事故应急处置程序（1）火灾发生后，首先保证人身安全，立即启动火灾报警系统，通知消防人员赶往现场进行灭火。

（2）同时尽量减少火灾对GIS设备的影响，妥善处置火灾现场。

（3）上级领导和相关部门要及时通知电力局、消防部门和相关单位，对火灾事故进行报告，并协调救援工作。

4. 火灾事故处置流程（1）火灾事故发生后，首先立即启动火灾报警系统，通知消防人员赶往现场进行灭火。

（2）同时通知上级领导和相关部门，启动应急响应程序，并向相关部门报告火灾事故情况。

（3）火灾事故发生后，要及时通知电力局、消防部门和相关单位，对火灾事故进行报告，并协调救援工作。

5. 消防演练（1）每年至少组织一次消防演练，检验应急处置程序的有效性，提高岗位人员的应急处置能力。

220kVGIS母线事故处理方法探析

中国电力教育ＣＥＥＰ
—
ＤＯＩ码：１．９９ｊｉｓ１０ —０７．００３．１编０３６／．ｎ．０７０９２１．２１８ｓ
硒丽ｉ
２０Ｖ母线事故处理方法探析２ｋＧＩＳ
王卉陈楷
摘要：针对Ｇｓｌ组合电器设备运行特占，、从电网调度角度分析Ｇ母线故障事故处理方法，ｌｓ在避免事故扩大的前提下尽快恢复网络结构，
参考文献： …李志祥．电子提花技术与产品开发【］Ｍ．北京：中国纺织出版社，
２０００
对模具要求当然也很高。阀体浇铸的精密度将直接影响气隙
的角度，从而影响整个电磁阀的电磁参数。另外一个影响工
【黄礼镇．２］电磁场原理［］Ｍ．北京：人民教育出版社，８．１０９［周克定工程电磁场专论［】３】Ｍ．武汉：华中工学院出版社，８１６９［王章启．４】电力开关技术［］Ｍ．武汉：华中科技大学出版社，０５２０．［倪远平．５１现代低压电器及其控制技术［］Ｍ．重庆：重庆大学出版
频率参数，使电网具备承受再次故障冲击的能力。
并隔离故障点。
由于ＧＳ变电站无法直接观察设备状况，发生事故后只能Ｉ２０ＶＳ变电站一次主接线示意图，ＧＳ设备一般在开关两侧２ｋＧＩＩ
第二阶段：通过保护动作情况以及其他事故现象尺．找通过继电保护动作情况初步判断故障范围。图１陕查为双母线接线第三阶段：选取最佳恢复策略，尽．复网架结构，尽可均装有Ｃ，近母线侧Ｃ陕恢ＴＴ为线路或主变保护用，远母线侧ＣＴ衡量电磁阀的重要参数之一。因此在工业制造过程中，对阀作气隙时两边的吸力不相等，这样电磁阀就不能正常工作。体的尺寸要求、工艺和安装定位等都很严格。因为如果它们有微小的变化都将影响着气隙角度的改变，从而导致吸力大小的不相等而使电磁阀工作不可靠。所以在浇铸阀体的过程中，

气体绝缘组合电器(GIS)事故原因分析及建议

气体绝缘组合电器(GIS)事故原因分析及建议摘要：对于GIS组合电气设备事故，使用现有的常规与非常规化学和电气试验方法，对 GIS SF6 隔离开关气室中闪络故障前后气体成分及隔离开关气室内的材料进行排查试验，仔细分析事故原因，事故发生的原因是隔离开关气室中的传动绝缘扭杆上的受力不均匀，从而损坏了绝缘扭杆，最终导致隔离开关气室中的绝缘击穿。

本文对这些常见故障进行了简单的分析汇总。

关键词：GIS；事故原因；分析；建议GIS组合电器的结构紧凑，绝缘性能好，维护成本低，被广泛应用于城市电网建设中。

但是，在发生事故的情况下难以处理，供电的恢复速度很慢，而且处理的成本较高，为使用GIS组合电器带来了隐患。

一、设备试验及投运情况（一）故障前试验情况2007年，220kv的变电站（甲站）由一家电力建设公司完成，其中包含全部电压等级GIS组合电器的安装工作，在电建试验所中，组合电器的SF6气体压力、微水量、泄漏量和密度控制器合格，电气单元设备合格。

耐压试验使用395 kV的电压，时间为一分钟。

所有测试均通过，甲站才能被投入运行。

在2008年进行春检，故障间隔所有气室微水试验数据符合标准且压力正常。

（二）故障后试验情况故障发生后，检查了每个气室SF。

气压正常。

录波仪记录事故发生前的工作电流为80-140A，故障电流为10-13kA。

拆解检测出SO2和H2S气体的CT气室后，发现CT气室中有大量白色粉末物，并且大量的黑色粉末附着在断路器附近的侧绝缘盆上，电连接变黑，电连接基座具有少量的金属灼伤痕迹。

进行了三个方面的测试分析。

第一，SF6的微水测试结果表明，故障气室的微水大大超过了标准，达到800 ppm。

第二，SF6气体SO2、H2的检测：故障间隔对SO2和H2的定量检测，结果两次故障都在检出SO2、H2s的SF6CT气室中。

在CT气室中找到了故障闪络部位。

动态离子对SF6总气体杂质含量和污染情况进行测试，结果如下。

GIS事故处理

长山电厂变电站GIS气体泄漏应急事故处理我厂220KVGIS配电装置在正常运行时，可能会发生SF6气体泄漏，SF6气体泄漏如果不及时处理，将会对巡视和处理人员产生极大的威胁，最终有可能造成恶性事故的发生，为保证220KVGIS配电装置安全运行，在220KVGIS配电装置发生气体泄漏情况时，保证开关的的安全运行和电气运行人员在处理故障时的人身安全，特制订本预案。

1、220KVGIS配电装置气体泄漏处理措施:（1）巡检人员如果发现220KVGIS开关各气室泄漏，应立即离开配电室并开启室外所有通风装置，并立即报告单元长、值长，由单元长或值长通知车间、检修人员和分厂。

同时立即去控制室通过SF6综合监控装置数据判断开关泄漏情况，通过氧气测量数据判断含氧量。

并且准备好SF6防护服和防毒面具，经过单元长、值长和车间同意后穿好SF6防护服和防毒面具了，携带便携式检漏仪进入配电室内仔细检查开关泄漏情况，并报告单元长和值长。

（2）当监盘人员发现220KVGIS配电装置气体泄漏报警时，应立即汇报单元长、值长，由单元长或值长通知车间和分厂,同时派人去就地开启室外所有通风装置，同时并去控制室通过SF6综合监控装置数据判断开关泄漏情况，通过氧气测量数据判断含氧量。

并且准备好SF6防护服和防毒面具，经过单元长、值长和车间同意后穿好SF6防护服和防毒面具，携带便携式检漏仪进入配电室内仔细检查开关泄漏情况，并报告单元长和值长。

（3）电气运行人员监视好220KV报警开关的运行情况，做好开关跳闸的事故预想，由值长申请调度进行降负荷处理。

（4）当220KVGIS配电装置气体泄露，开关气体压力低于报警值0.45MPa时报警，其他气室压力低至0.35 MPa时报警。

此时应立即派人穿戴好SF6防护服及防毒面具，到就地检查泄漏点，在有条件的情况下不停电补气，同时消除泄漏点，处理完毕加强监视。

（5）当220KV线路SF6开关泄漏闭锁且无法进行补气时，将发变组和其它出线开关所连接母线上的负荷热倒至另一条母线，然后拉开母联和分段开关将该发变组或220KV线路SF6开关停运处理，母线停运后拉开线路开关母线侧刀闸将线路进行隔离转检修，故障线路隔离以后用母联开关冲击停运母线恢复原运方，例如：长新一线2250开关运行在Ⅰ母泄漏时，将Ⅰ母母线上的负荷热倒至Ⅱ母，先拉开母联2032开关或分段2030开关，再拉开分段2030开关或母联2032开关将Ⅰ母母线停运，停运后拉开长新一线2250开关母线侧2250-1刀闸，用母联2032开关或分段2030开关冲击Ⅰ母母线，冲击母线正常后将倒至Ⅱ母的负荷热倒恢复至Ⅰ母母线运行。

一起GIS设备绝缘击穿导致母差保护动作的事故分析及解体处理

一起 GIS 设备绝缘击穿导致母差保护动作的事故分析及解体处理摘要本文对某220kV变电站220kV部分 GIS设备因内部螺栓未按标准力矩紧固导致绝缘击穿造成220kV母差保护I、母差保护II异常动作跳开220kV 1M 母线所有开关的事故，进行深入探讨并解体检查、分析事故原因，根据事故原因提出相关改进措施。

关键词：GIS设备；母差保护动作；解体处理220kV变电站在电网网架中属于关键节点，承担着电力输送、变压的重要作用。

随着经济发展，电力需求增大，变电站的建设如火如荼，因常规敞开式设备组成的变电站占地面积广、土地资金投入过大，近年来多数新建220kV变电站采用GIS设备。

GIS设备具有占用空间少、维护简单、性能稳定等优点，在电力系统内广泛采用。

但其金属封闭气体绝缘的设计使得封闭空间内的设备及配件，在运行过程中无法判断其运行情况，只能通过红外测温、X光等手段做辅助判断，无法直观判断设备内部是否出现故障隐患。

1.事故经过220kV H变电站为无人值班变电站，全站220kV、110kV电压等级均采用GIS 设备。

设备投运不到五年，本次220kV变电站220kV母差保护I、母差保护II动作跳开220kV 1M母线所有开关，#1主变变中、变低侧正常运行，#2主变正常运行，无负荷损失，无变电站失压情况。

事故前：220kV 1M、2M母线并列；220KV H甲线、C甲线、#1主变接1M母线运行。

220KV H乙线、C乙线、#2主变接2M母线运行。

事故后：220kV H站 #1主变变高2201、220kV H甲线2285、母联2012、220kV C甲线4207开关处于分闸位置。

#1主变变中、变低侧正常运行，与#2主变供全站负荷。

其他设备运行方式同故障前一致。

1.保护及录波情况2.1 220kV母差保护动作情况1. 事故当天13日11时37分12秒348毫秒，母线保护I动作，母差保护I判别为I母C相故障。

2. 事故当天11时37分12秒348毫秒，母线保护II动作，母差保护II判别为I母C相故障。

110kV GIS变电站异常事故的分析及处理

110kV GIS变电站异常事故的分析及处理发表时间：2017-07-17T11:18:34.913Z 来源：《电力设备》2017年第8期作者：孙占英[导读] 摘要：GIS变电站的大部分设备是被直接或间接密封在金属管道中，采用SF6气体作为绝缘介质。

GIS变电站采用综合自动化装置，设备异常通过在线监测装置进行设备运行状态的监测，并对运行数据进行在线分析判断。

（国网山东省电力公司禹城市供电公司山东德州 251200）摘要：GIS变电站的大部分设备是被直接或间接密封在金属管道中，采用SF6气体作为绝缘介质。

GIS变电站采用综合自动化装置，设备异常通过在线监测装置进行设备运行状态的监测，并对运行数据进行在线分析判断。

鉴于此，本文主要通过实例来对有关110kVGIS变电站异常事故有关内容进行分析。

关键词：GIS变电站；异常；事故处理引言：GIS变电站设备运行状态只能通过在线监测装置对异常设备进行数据获取，从获取的数据中分析各种异常信息，判断异常问题的性质，确定保护装置产生异常信号的原因，并最终加以解决。

1.工程概括110kV 东辛GIS变电站，本期含两台主变，110kV进线两回（糖辛Ⅰ线111、糖辛Ⅱ线112），三段母线分别设置两个内桥（100、190），扩大内桥运行方式；35kVⅠ、Ⅱ段母线冷备用，10kV单母线三分段接线，10kVⅠ、Ⅱ段A、Ⅱ段B母线。

#1主变10kV侧进线（901），#2主变10kV侧双进线（992、994），10kVⅠ、Ⅱ段母联分段开关（900）。

主变高压侧均无断路器，采用110kV进线开关作为主变的高压侧开关。

2.事故描述2016年7月，110kV 东辛GIS变电站启动送电。

启动送电进线至备投试验阶段，在成功完成第一种备投方式试验后进行第二种方式下的备投试验时，110kV备投未成功（未动作），10kV备投正确动作，试验成功。

经过现场调试人员分析后要求恢复到试验前状态再试验一遍，运行人员向地调申请后，调度要求现场运行人员自行恢复。

GIS常见故障分析和处理

GIS常见故障分析和处理运行部门对GIS在安装调试和运行中发生的故障，包括各种缺陷、障碍和事故，进行定时的统计和分析，并从中找出发生故障的原因和规律，提出防止和预防发生故障的技术措施和管理措施，是确保GIS运行可靠性的重要技术管理工作。

它不但可以不断提高运行部门的技术水平和运行管理水平，同时还可以为制造部门不断提高产品的技术性能、设计水平和质量水平提供有益的参考。

本章对运行中GIS经常发生的一些常见故障进行了原因分析，并介绍了处理方法，可作为运行和检修人员的参考。

第一节拒动、误动故障在GIS中动作元件为断路器、隔离开关、接地开关，下面对这几种元件的拒动故障进行分述。

一、断路器拒动、误动故障断路器的“拒动”是“拒分”和“拒合”的统称，是指分闸或合闸信号发出后，断路器未进行相应动作的现象。

通常拒分比拒合造成的后果严重。

在正常工况下，断路器无法断开回路，会影响系统运行方式；在短路故障情况下，由于无法断开故障而会引起越级跳闸，扩大事故范围，这不仅会导致更大面积的停电，也可能因短路电流持续时间延长造成设备损坏。

断路器的“误动”是指断路器在没有得到操作指令时发生分闸或合闸动作，或是断路器的动作与要求的操作指令不一致。

对于既没有控制保护装置发出动作信号、也没有人为操作的情况下，断路器自行分闸，也称为“偷跳”。

“偷跳”是误动的一种特殊现象。

断路器的误动也可能造成电网事故或设备损坏，分相操作的断路器发生单相误动还会引起系统非全相运行而造成系统解列和发电机变压器损坏。

造成断路器拒动或误动的原因既有断路器机械方面的原因，也有电气方面的原因，有时还有继电保护方面的原因，下面对各种原因进行详细分析。

1、拒动故障原因分析1）拒动故障的机械原因断路器拒动的机械原因主要由生产制造、安装调试、检修等环节引发。

据国家电网公司统计，因操动机构及其传动系统机械故障而导致的断路器拒动，占到了断路器拒动故障的65%以上。

具体的故障表现有机构卡涩，部件变形或损坏，分合闸铁芯松动，脱扣失灵，轴销松动、断裂等。

浅谈GIS封闭式母线故障查找及事故处理

浅谈 GIS封闭式母线故障查找及事故处理【摘要】随着电网设备技术日新月异，智能变电站的普及应用，以及土地资源越来越稀缺，GIS封闭式组合电器得到了广泛应用。

但由于其自身的特点，一次设备密封在密闭的金属罐体内，母线内部发生故障时很难发现故障点，对运维人员检查和事故处理带来很大的难度。

本文以220kVXX变电站双母线接线的母线为例，通过对母线发生故障时故障气室的查找和分析，确定故障气室所在的位置，并提出相应处理方法，提高运维人员应对封闭式母线内部故障时的现场处理能力，以便适应GIS组合电器不断广泛应用新形势需要。

【关键词】封闭式母线故障查找方法故障处理【引言】GIS封闭式组合电器由多个密闭气室构成，各个气室的SF6气体由盆式绝缘子相互隔绝。

组合电器与常规敞开布置设备不同，电气及绝缘部位均封闭在气室内部，内部故障不能用肉眼直接观察到内部情况，而外部的现象有时又不明显；仅通过外部检查发现故障的气室较难，有些故障甚至不能通过外部检查发现。

尤其是在故障情况下，运行人员不能仅按照常规变电站检查方法查找故障点。

本文针对双母线接线的GIS特点，通过继电保护动作分析、一次设备外观检查，确定故障点所在气室，然后分别采取相应的处理方法，以供运维人员参考。

当母线发生故障时，现场运行人员应保持冷静，按照母线事故处理的流程，有序进行处理。

首先应检查故障母线上的所有开关是否跳闸，有拒动的开关应尽快隔离，拉开失电的开关；有主变过负荷和失去中性点时还应向调度申请转移负荷和中性点，恢复厂（站）用电电源等。

然后再详细检查相关的一、二次设备，确定故障点所在气室，再根据故障气室所在的位置，采取正确的的处理方法。

1.故障气室的查找方法1.1对相关继电保护及自动装置检查与分析，确定故障点所在的气室（1）检查、记录继电保护动作情况，分析故障所在范围。

由于220kVGIS组合电器开关两侧均装有电流互感器，开关线路侧或主变侧CT接入母线差动保护回路，开关母线侧CT接入线路保护（或主变差动保护）回路；110kVGIS组合电器与常规变电站相同，仅在开关靠线路或主变侧装有电流互感器，因此保护动作后故障点的查找、分析略有不同。

500KVGIS开关、6KV开关拒动事故处理预案

500KVGIS开关、6KV开关拒动事故处理预案一、500KVGIS开关拒动原因分析：1、SF6开关气压不足或漏气2、储能机构故障3、机械故障4、控制回路、合闸回路故障二、 500kV GIS开关拒动的事故处理（一）、六氟化硫气体异常的处理:1、当密度继电器发出报警信号时，应立即到就地查找泄漏间隔及泄漏部位,并及时通知检修人员到场,进行补气。

（1）断路器SF6气体正常运行压力为0.5MPa其它气室为0.4MPa(20℃)。

（2）当断路器SF6气体压力低到0.45MPa(20℃)时，主控室、汇控柜发"断路器SF6压力降低"信号。

其它气室SF6气体压力低到0.35MPa(20℃)时主控室DCS画面、LCP柜发"其它SF6压力降低"。

（3）当断路器SF6气体压力低至0.4MPa(20℃)时，将自动闭锁断路器的跳、合闸，同时主控室DCS画面、LCP柜将有" SF6压力低闭锁操作"信号发出。

2、断路器SF6气体压力异常的处理:（1） SF6气体压力低信号发出后，应立即汇报，并通知检修人员。

（2）对GIS设备进行检查，检修人员对压力低的气室进行补气。

如泄漏严重，无法恢复到正常压力时，应在压力低闭锁操作以前，申请停电处理。

（3）如严重泄压或压力到零，在压力低闭锁操作信号发出时，断开断路器、刀闸的控制电源开关，严禁断路器操作，及时申请停机处理，采用对端先停电的方法将断路器断开，停机处理。

（4）SF6气体严重泄漏时，检查人员到断路器处检查应注意防毒或采取防毒措施。

3、所有断路器在操作合闸时，如发生三相位置不一致现象，应立即手动拉开断路器。

在运行中出现单相跳闸三相不一致情况可立即手动合闸一次，不成功应立即断开三相。

4、当开关气压降低信号发出后，任何情况下，不应将开关合闸。

当运行中开关发出压力低信号时应及时采取补压措施。

如一时无法补压或已经到闭锁值时，应将其控制电源停电，将开关退出运行，停电处理。

220kV GIS开关、6KV开关拒动处置措施

220KVGIS开关、6KV开关拒动事故处理一、220kV GIS开关拒动原因分析：1、SF6开关气压不足或漏气2、储能机构故障3、机械故障4、控制回路、合闸回路故障二、 220kV GIS开关拒动的事故处理（一）、六氟化硫气体异常的处理:1、当密度继电器发出报警信号时，应立即到就地查找泄漏间隔及泄漏部位,并及时通知检修人员到场,进行补气。

（1）断路器SF6气体正常运行压力为0.6MPa其它气室为0.5MPa(20℃)。

（2）当断路器SF6气体压力低到0.52MPa(20℃)时，主控室、汇控柜发“断路器SF6压力降低"信号。

其它气室SF6气体压力低到0.44MPa(20℃)时主控室DCS画面、LCP柜发"其它SF6压力降低”。

（3）当断路器SF6气体压力低至0.5MPa(20℃)时，将自动闭锁断路器的跳、合闸，同时主控室DCS画面、LCP柜将有“SF6压力低闭锁操作”信号发出。

2、断路器SF6气体压力异常的处理：1） SF6气体压力低信号发出后，应立即汇报，并通知检修人员；2）对GIS设备进行检查，检修人员对压力低的气室进行补气，如泄漏严重，无法恢复到正常压力时，应在压力低闭锁操作以前，申请停电处理；3）如严重泄压或压力到零，在压力低闭锁操作信号发出时，断开断路器、刀闸的控制电源开关，严禁断路器操作，及时申请停机处理，采用对端先停电的方法将断路器断开，停机处理；4）SF6气体严重泄漏时，检查人员到断路器处检查应注意防毒或采取防毒措施；3、所有断路器在操作合闸时，如发生三相位置不一致现象，应立即手动拉开断路器。

在运行中出现单相跳闸三相不一致情况可立即手动合闸一次，不成功应立即断开三相；4、当开关气压降低信号发出后，任何情况下，不应将开关合闸。

当运行中开关发出压力低信号时应及时采取补压措施。

如一时无法补压或已经到闭锁值时，应将其控制电源停电，将开关退出运行，停电处理；5、在查找泄漏点时应逐一关闭气室的密度继电器的阀门判别是那一个气室发生的泄漏。

一起GIS组合电器拒动事故的原因分析与处理

电力建设
一
起ＧＩＳ组合电器拒动事故的原因分析与处理
王定川，张树发
（云南省丽江金安桥水电站有限公司，云南丽江６７４１００）
摘要：某电厂２２０ｋＶ开关站的主变压器２２０ｋＶ侧安装Ｓ气体绝缘金属全封闭组合电器（ＧａｓＩｎｓｕｌａｔｅｄＳｗｉｔｃｈ，ＧＩＳ）发生一起开关拒动事故，描述了开关拒动故障的具体情况，分析了故障的产生原因，并提出有效的故障处理方法。关键词：ＧＩＳ组合电器；开关拒动；电器故障
０引言
全封闭组合电器是把整个变电站设备（变压器除外），封闭在一个充有０．３５～０．５５ＭＰａ压力Ｓ气体的金属壳体内。由于ＳＦ６气体具有良好的理化和绝缘灭弧性能，因此可以大大减小全封闭组合电器的体积和占地面积。
１．４内部元件故障
ＧＩＳ内部元件包括断路器、隔离开关、负荷开关、接地开关、
避雷器、电压和电流互感器、套管、母线等。运行经验表明，其内部元件故障时有发生，各种元件的故障率如表１所示。
表１各种元件故障率（％）
需几十毫安电流就能保证红灯亮，故在虚接触条件下，分闸回
２２０ｋＶ电源过流保护整定值为１５（刻度值）ｘ２（并联）ｘ６００／５（ＣＴ变比）＝３６００Ａ，时限０．５ｓ；零序电流保护整定值为１３０Ａ；化水Ａ变低压侧开关本体瞬时过流保护整定位置为１６００Ａ。下级负荷开关的过流保护整定值比上级母线开关的整定值还高，这是违反了继电保护“ 选择性 ” 原则。这必然会导致出现短路故障时上级开关保护比下级开关保护先动作的情况。因此在大小修时，继电保护人员一定要对上下级开关的保护定值加以核对和调试，满足继电保护的选择性和灵敏性的要求。特别是该厂由于设备改造的原因，很多地方存在同一电压等级开关都不一样的情况，现场情况比较复杂。２２０Ｖ工作段的

一起500kVGIS隔离刀闸气室放电原因分析及处理方法

一起 500kV GIS 隔离刀闸气室放电原因分析及处理方法摘要：气体绝缘金属封闭开关设备（Gas Insulated Switchgear，GIS）以其结构紧凑、占地空间小、维护工作简单、运行可靠性高、故障率低、经济性较好等优点在电力系统中得到广发应用。

本文以某电站一起500kV GIS隔离开关气室放电故障为例，从故障原因分析、处置措施及处理流程等方面进行了详细的介绍。

为此类事故的处理提供借鉴，为GIS设备的运行维护积累经验。

关键词：GIS 隔离开关气室放电处理方法1 事故概况2018年04月29日，某水电站500kV GIS D05间隔50052G DS分闸操作时，A相气室发生放电故障。

2018年05月09日，该电站500kV GIS D03间隔50041G DS分闸操作时B相气室发生放电故障。

其中两次放电均在隔离开关进行分闸操作过程中发生，EDS壳体上游电弧漂移造成的闪络痕迹。

隔离开关内部放电痕迹2 故障原因分析打开隔离开关气室观察孔，观察气室内部，吸附剂挡板未脱落，排除吸附剂挡板脱落造成故障。

由于故障均在隔离开关分闸操作过程中发生对地闪络，分析原因为隔离开关在分闸过程中端口位置小概率的发生端口重击穿，重击穿中产生的VFTO（特别快速暂态过电压）过电压超过了隔离开关此条件下的DS重击穿燃弧时的对地绝缘水平，因而发生对地闪络故障。

故障产生示意图DS在关合、开断小电容电流的操作过程中，会发生数十次甚至上百次的重燃而产生VFTO，其电压特性峰值可超过2.0pu（898kV=550×√2×√3×2）。

DS触头部分移动过程中，电弧从断口弧触头移动到屏蔽罩，移动到屏蔽罩的电弧产生高电场，并引起对壳体接地击穿。

3 处理措施根据实际故障发生情况，结合设备生产厂家意见，决定对原500kV GIS DS 动静触头设计进行改善，通过改善设计可将DS分闸时产生的电弧限制在特定的区域，确保不会产生飘逸行成高电场造成接地击穿故障。
