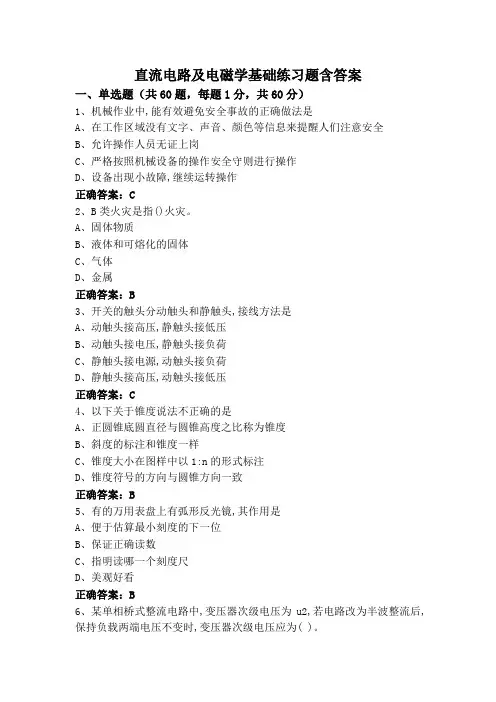

直流电路及电磁学基础练习题含答案
直流电路及电磁学基础练习题含答案一、单选题（共60题，每题1分，共60分）1、机械作业中,能有效避免安全事故的正确做法是A、在工作区域没有文字、声音、颜色等信息来提醒人们注意安全B、允许操作人员无证上岗C、严格按照机械设备的操作安全守则进行操作D、设备出现小故障,继续运转操作正确答案：C2、B类火灾是指()火灾。
A、固体物质B、液体和可熔化的固体C、气体D、金属正确答案：B3、开关的触头分动触头和静触头,接线方法是A、动触头接高压,静触头接低压B、动触头接电压,静触头接负荷C、静触头接电源,动触头接负荷D、静触头接高压,动触头接低压正确答案：C4、以下关于锥度说法不正确的是A、正圆锥底圆直径与圆锥高度之比称为锥度B、斜度的标注和锥度一样C、锥度大小在图样中以1:n的形式标注D、锥度符号的方向与圆锥方向一致正确答案：B5、有的万用表盘上有弧形反光镜,其作用是A、便于估算最小刻度的下一位B、保证正确读数C、指明读哪一个刻度尺D、美观好看正确答案：B6、某单相桥式整流电路中,变压器次级电压为u2,若电路改为半波整流后,保持负载两端电压不变时,变压器次级电压应为( )。
A、u2B、1.5u2C、0.5u2D、2u2正确答案：D7、按制动零件的结构特征,制动器一般分为A、刚性、挠性B、手动式、自动式、电子式C、钢铁式、塑料式、木制式D、带式、内涨式、外抱式正确答案：D8、新《环保法》规定,由( )制定国家环境质量标准。
A、省级消防管理部门B、国务院环境保护行政主管部门C、省级环境保护部门D、省公安厅正确答案：B9、飞机起落架收放机构采用的是A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、平形四边形机构正确答案：B10、某种材料所构成的导体,电阻为10欧,温度系数的数值为0.004/℃,则温度升高10度时,该导体的电阻为A、100ΩB、10.4ΩC、4.04ΩD、20.4Ω正确答案：B11、若把电路中电位为2 V的一点选为新的电位参考点,则在新参考点下,电路中各点的电位都比原来A、升高B、降低C、保持不变D、有升有降正确答案：B12、连杆机构属于机器的A、工作部分B、控制部分C、传动部分D、动力部分正确答案：C13、不能引起“过劳死”的做法是A、工作时间过长B、劳动强度加重C、心理压力过大导致精疲力竭D、劳逸结合,身心舒畅正确答案：D14、用模拟万用表欧姆挡测试二极管,若红表笔接正极、黑表笔接负极时,读数为30kΩ,表笔对调后测得电阻为10kΩ,则该二极管A、性能良好B、内部已断,不能使用C、没有坏,但性能不好D、内部已短路,不能使用正确答案：C15、在三相交流电路中,三相相电压分别是uA=UmsinωtV,uB=Umsin(ωt-120°)V,uC=Umsin(ωt+120°)V,若u=uB+uC,则u为A、u=2UmsinωtVB、u=UmsinωtVC、u=Umsin(ωt-180°)VD、u=2Umsin(ωt+180°)V正确答案：C16、保证较高的定心精度,渐开线花键在连接中采用A、齿侧定心B、外径定心C、内径定心D、齿形定心正确答案：A17、轮在轴上滑移,以改变位置,常选用A、楔键连接B、半圆键连接C、螺纹连接D、花键连接正确答案：D18、下列能传递较复杂运动的运动副接触形式是A、内燃机中活塞与缸套内壁接触B、内燃机中活塞与连杆接触C、齿轮副D、滑块与导槽接触正确答案：C19、当采用一个平键不能满足强度要求时,可采用两个平键错开( )布置。
教科版高二物理选修3-1第2章 直流电路同步单元测试 含答案
2020—2021教科版物理选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V 过程中，电压U和电流I的关系可用图像表示，在如图所示的四个图像中，符合实际的是()A BC D2、两根材料相同的均匀导线x和y串联在电路中，两导线沿长度方向的电势变化情况分别如图中的ab段和bc段图线所示，则导线x和y的横截面积之比为()A．2∶1B．1∶2C．6∶1 D．1∶63、两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，则电压表的示数为8 V，如果他把此电压表改接在R2的两端，则电压表的示数将()A．小于4 V B．等于4 VC．大于4 V，小于8 V D．大于或等于8 V4、(双选)电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S闭合，并且无光照射光敏电阻R3时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，则()A．液滴向下运动B．液滴向上运动C．电容器所带电荷量减少D．电容器两极板间电压变大5、额定电压为4.0 V的直流电动机的线圈电阻为1.0 Ω，正常工作时，电动机线圈每秒产生的热量为4.0 J，下列计算结果正确的是()A．电动机正常工作时的电流强度为4.0 AB．电动机正常工作时的输出功率为8.0 WC．电动机每分钟将电能转化成机械能为240.0 JD．电动机正常工作时的输入功率为4.0 W6、如图为含逻辑电路的一个简单电路图，L为小灯泡．光照射光敏电阻时，其阻值R′将变得远小于R.当光照射光敏电阻时，则()A．R两端的电势差变小B．R′两端的电势差变大C．小灯泡L发光D．小灯泡L不发光7、某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R，下面给出R的四个表达式中只有一个是合理的，试判断合理的表达式为()A．R＝ρ(b＋a)2πab B．R＝ρ(b－a)2πabC．R＝ρab2π(b－a)D．R＝ρab2π(b＋a)8、一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻9、如图所示为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为()10、如图所示，直线OAC为某一直流电源上总功率随电流I的变化图线，曲线OBC表示同一直流电源内部热功率随电流I变化的图线．若A、B的横坐标为1 A，那么AB段表示的功率为()A．1 W B．6 WC．2 W D．2.5 W11、（双选）某同学设计了一个路灯自动控制门电路，如图所示，天黑了，让路灯自动接通，天亮了，让路灯自动熄灭．图中R G是一个光敏电阻，当有光照射时，光敏电阻的阻值会显著地减小，R是可调电阻，起分压作用．J为路灯总开关——控制继电器(图中未画路灯电路)．关于此电路，下列说法正确的是()A．天黑时，R G增大，A为高电位，Z为低电位，J使路灯亮B．天黑时，R G增大，A为低电位，Z为高电位，J使路灯亮C．R调大时，傍晚路灯亮得早一些D．R调大时，傍晚路灯亮得晚一些12、欲用伏安法测定一段阻值约为5 Ω的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组(3 V，内阻1 Ω)B．电流表(0～3 A，内阻约0.012 5 Ω)C．电流表(0～0.6 A，内阻约0.125 Ω)D．电压表(0～3 V，内阻约3 kΩ)E．电压表(0～15 V，内阻约15 kΩ)F．滑动变阻器(0～20 Ω，额定电流1 A)G．滑动变阻器(0～2 000 Ω，额定电流0.3 A)H．开关、导线(1)上述器材中应选用的是________．(填写各器材前的字母代号)(2)实验电路应采用电流表________(填“内”或“外”)接法．(3)设实验中，电流表、电压表的某组示数如图所示，图中I＝________A，U＝________V.(4)为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求在虚线框中画出测量待测金属导线的电阻R x的原理电路图，然后根据你设计的原理电路图将图中所给定的器材连成实验电路．13、电动机的自动控制电路如图所示，其中R H为热敏电阻，R L为光敏电阻．当温度升高时，R H的阻值远小于R1；当光照射R L时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，电路中虚线框内应选________门逻辑电路；若要提高光照时电动机启动的灵敏度，可以________(选填“增大”或“减小”)R2的阻值．2020—2021教科版物理选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V 过程中，电压U和电流I的关系可用图像表示，在如图所示的四个图像中，符合实际的是()A BC DB[本题应考虑灯丝的电阻随温度的变化，随着电压升高，电流增大，灯丝的电功率增大，温度升高，电阻率也将随之增大，电阻增大．]2、两根材料相同的均匀导线x和y串联在电路中，两导线沿长度方向的电势变化情况分别如图中的ab段和bc段图线所示，则导线x和y的横截面积之比为()A．2∶1B．1∶2C．6∶1 D．1∶6B[两导线串联，电流相等，I1＝I2，从两段图线上截取相同的电压，ΔU1＝ΔU2，保证电阻是相等的，此时长度之比为L1∶L2＝1∶2，由电阻定律知，横截面积之比等于长度之比，则S1∶S2＝1∶2，B正确，A、C、D错误．]3、两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，则电压表的示数为8 V，如果他把此电压表改接在R2的两端，则电压表的示数将()A．小于4 V B．等于4 VC．大于4 V，小于8 V D．大于或等于8 VA[并联电路的电阻小于任何一个支路的电阻，又因为串联电路的电压与电阻成正比，所以把电阻并联在R2的两端，则电压表的示数小于4 V，故选A.]4、(双选)电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S闭合，并且无光照射光敏电阻R3时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，则()A．液滴向下运动B．液滴向上运动C．电容器所带电荷量减少D．电容器两极板间电压变大BD[电路稳定时电容器两端电压等于电阻R1两端电压，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，电路中的电流变大，电阻R1两端电压变大，电容器继续充电，所带电荷量增加，并且带电液滴所受电场力增大，液滴向上运动，A、C项错误，B、D项正确．]5、额定电压为4.0 V的直流电动机的线圈电阻为1.0 Ω，正常工作时，电动机线圈每秒产生的热量为4.0 J，下列计算结果正确的是()A．电动机正常工作时的电流强度为4.0 AB．电动机正常工作时的输出功率为8.0 WC．电动机每分钟将电能转化成机械能为240.0 JD．电动机正常工作时的输入功率为4.0 WC[电动机正常工作时的电流强度为I＝Qrt＝41×1A＝2 A，选项A错误；电动机正常工作时的输出功率为P出＝IU－P内＝2×4 W－4 W＝4 W，选项B错误；电动机每分钟将电能转化成机械能为E机＝P出t＝4×60 J＝240 J，选项C正确；电动机正常工作时的输入功率为P＝UI＝2×4 W＝8 W，选项D错误．] 6、如图为含逻辑电路的一个简单电路图，L为小灯泡．光照射光敏电阻时，其阻值R′将变得远小于R.当光照射光敏电阻时，则()A．R两端的电势差变小B．R′两端的电势差变大C．小灯泡L发光D．小灯泡L不发光C[当电阻R′受到光照时，其阻值将变得远小于R.则R两端的电势差大，R′两端间的电势差小．故A、B错误；该逻辑电路为“非”门电路．“非”门的特点是输出状态和输入状态相反，当电阻R′受到光照时，其阻值将变得远小于R，则输入端为低电势，输出端为高电势，故a点电势为高电势，小灯泡L发光．故C正确，D错误．]7、某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R，下面给出R的四个表达式中只有一个是合理的，试判断合理的表达式为()A．R＝ρ(b＋a)2πab B．R＝ρ(b－a)2πabC．R＝ρab2π(b－a)D．R＝ρab2π(b＋a)B[A项等式左边的单位是Ω，右边的单位是Ω，单位是合理的，将b＝a代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的，故A 错误；B项等式左边的单位是Ω，右边的单位是Ω，单位是合理的，将b＝a代入得到R＝0，根据上面分析是合理的，故B正确；C项等式左边的单位是Ω，右边的单位是Ω·m2，左右两边单位不同，则此式不合理，故C错误；D项等式左边的单位是Ω，右边的单位是Ω·m2，左右两边单位不同，则此式不合理，故D错误．]8、一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻A[电流表读数比准确值稍小些，是由于并联的电阻R的阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应该给电阻R串联一个阻值比R小得多的电阻，从而使改装后的电流表读数准确些．]9、如图所示为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为()B[由图可知，E＝U m＝6 V，U＝4 V时，I＝4 A，因此有6 V＝4 V＋4r，解得r＝0.5 Ω.当路端电压为4.8 V时，U内＝6 V－4.8 V＝1.2 V，由于U外U内＝Rr，所以R＝U外U内r＝4.81.2×0.5＝2 Ω，由电阻的串、并联知识可知，该电路可能为B.]10、如图所示，直线OAC为某一直流电源上总功率随电流I的变化图线，曲线OBC表示同一直流电源内部热功率随电流I变化的图线．若A、B的横坐标为1 A，那么AB段表示的功率为()A．1 W B．6 WC．2 W D．2.5 WC[在C点，电源的总功率等于电源内耗功率，所以电源电动势的大小为E＝3 V，短路电流的大小为I＝3 A，所以电源的内阻为r＝EI＝1 Ω，图像上AB段所代表的功率为P AB＝P总－I2r＝1×3 W－12×1 W＝2 W，故选C.]11、（双选）某同学设计了一个路灯自动控制门电路，如图所示，天黑了，让路灯自动接通，天亮了，让路灯自动熄灭．图中R G是一个光敏电阻，当有光照射时，光敏电阻的阻值会显著地减小，R是可调电阻，起分压作用．J为路灯总开关——控制继电器(图中未画路灯电路)．关于此电路，下列说法正确的是()A．天黑时，R G增大，A为高电位，Z为低电位，J使路灯亮B．天黑时，R G增大，A为低电位，Z为高电位，J使路灯亮C．R调大时，傍晚路灯亮得早一些D．R调大时，傍晚路灯亮得晚一些BD[当光照变弱时光敏电阻R G的阻值变大，分担的电压大，则门电路获得的电势低，“非”门电路输入端电压变小，继电器得到的电压变高，路灯被点亮，所以B对，A错；在相同的光照情况下，若电阻R增大，使得R分得的电压变大，使“非”门电路的输入端电压变大，继电器得到的电压偏低，路灯不被点亮．只有更晚一些，天色更暗时，光敏电阻更大一些，门电路获得的电势低，“非”门电路输入端电压变小，继电器得到的电压变高，路灯才能被点亮，故C错，D对．]12、欲用伏安法测定一段阻值约为5 Ω的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组(3 V，内阻1 Ω)B．电流表(0～3 A，内阻约0.012 5 Ω)C．电流表(0～0.6 A，内阻约0.125 Ω)D．电压表(0～3 V，内阻约3 kΩ)E．电压表(0～15 V，内阻约15 kΩ)F．滑动变阻器(0～20 Ω，额定电流1 A)G．滑动变阻器(0～2 000 Ω，额定电流0.3 A)H．开关、导线(1)上述器材中应选用的是________．(填写各器材前的字母代号)(2)实验电路应采用电流表________(填“内”或“外”)接法．(3)设实验中，电流表、电压表的某组示数如图所示，图中I＝________A，U＝________V.(4)为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求在虚线框中画出测量待测金属导线的电阻R x的原理电路图，然后根据你设计的原理电路图将图中所给定的器材连成实验电路．解析：电池组电压为3 V，待测电阻约为5 Ω，流过待测电阻的最大电流约为3 V5 Ω＝0.6 A，故应选量程为0～0.6 A的电流表、量程为0～3 V的电压表．滑动变阻器应选阻值小、额定电流大的，安全又易于调节．由于待测电阻与电流表、电压表内阻比较有50.125＜3×1035，故采用电流表外接法．为使流过金属导线的电流在0～0.5 A范围内改变，则滑动变阻器应采用分压式接法．原理电路图和实物连线图如图(a)、(b)所示．答案：(1)A、C、D、F、H(2)外(3)0.48 2.20(4)见解析13、电动机的自动控制电路如图所示，其中R H为热敏电阻，R L为光敏电阻．当温度升高时，R H的阻值远小于R1；当光照射R L时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，电路中虚线框内应选________门逻辑电路；若要提高光照时电动机启动的灵敏度，可以________(选填“增大”或“减小”)R2的阻值．解析：电路中的逻辑关系是“或”逻辑关系，故虚线框内应选“或”门电路．增大R2的阻值，可增大电动机两端的电压，此时R L的阻值改变较小时，就可以使电动机启动，故增大R2的阻值可提高光照时电动机启动的灵敏度．答案：或增大。
01简单直流电路测试题(含答案)
简单直流电路单元测试卷姓名：得分一、单项选择题（每题只有1个正确答案，请把正确答案填在提前的括号内,每题2分，共50分）（C ）1.一个电源分别接上８Ω和２Ω的电阻时，两个电阻消耗功率相等，则电源的内阻为Ａ. １ΩＢ.２ΩＣ.４ΩＤ. ８Ω（C ）2.已知220V电压，40W灯泡，它的电阻是A. 2300ΩB. 3200ΩC. 1210欧ΩD. 620Ω（A ）3.一条16Ω的导线对折后使用，其阻值为A．4Ω B.8Ω C.16Ω D.32Ω（C ）4.电阻中的电流强度随其两端电压变化的图象如图１所示，其中a为电阻R1的图线，b为电阻R2 的图线，由图可知A． R1> R2B. R1= R2C． R1< R2D. 不能确定（A ）5.电源电动势是2V，内阻是0.1Ω，当外电路断开时，电路中的电流和端电压分别是A.0, 2VB.20A, 2VC.20A, 0D.0, 0（C ）6.有一盏弧光灯，额定值为“40V,200W”,现将它连入220V的照明，电路中应才能使它正常工作。
A.并联一个阻值为8Ω的电阻B. 并联一个阻值为36Ω的电阻C.串联一个阻值为36Ω的电阻D. 串联一个阻值为8Ω的电阻(A )7.如图2所示的等效电阻RAB为A. 2ΩB. 5ΩC. 6Ω图2D. 7Ω（B ）8. A点电位5V，B点电位―3V，那么U AB为A. 2VB. 8VC.―8VD.―2V（C ）9.某导体两端电压为100V,通过的电流为2A,当两端电压变为50V时导体的电阻应为 A.0 B.25Ω C.50Ω D.100Ω（C ）10.一般金属导体具有正的温度系数，当环境温度升高时电阻值将A.减小B.不变C.增大D. 无法确定（B ）11.“220V,100W”和“110V,100W”的两灯泡串接在一电路中，则灯泡两端的电压之比为A.1:1B.4:1C.2:1D.1:4（C ）12.为了使电炉丝消耗的功率减小到原来的一半，则应当Ａ. 使电压加倍Ｂ. 使电压减半Ｃ. 使电阻加倍Ｄ.使电阻减半（A ）13.有两个电容器且C1＞C2，如果它们两端的电压相等，则A. C1所带的电量较多B. C2所带的电量较多C. 两电容器所带的电量相等 D .无法比较(C )14.通过一个电阻的电流是5 A,经过4 min,通过该电阻的一个截面的电荷量是A. 20CB. 50CC. 1200CD. 2000C（B ）15.电路中两点的电压高，则A. 这两点的电位都高B.这两点的电位差大C.这两点的电位一定大于零（C ）16.用电压表测得电路端电压为0，这说明A. 电源内阻为0B. 外电路断路C . 外电路短路 D.外电路上电流很小（ B ）17.如图3，当S闭合后A. UR1增大I增大Iˊ不变B. UR1增大I增大Iˊ减小C. UR1不变I不变Iˊ减小D. UR1减小I减小Iˊ减小（A ）18.如图4所示电路中A . RX增大时，UR2增大 B. RX增大时，UR2减小C . RX增大时，UR2不变 D. RX减小时，UR2增大（C ）19.有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是A. 8ΩB. 16Ω C . 4Ω D. 32Ω（A ）20.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别为A. 0，2VB. 20A，2VC. 20A，0D. 0，0（C ）21.如图８，已知电位器滑片Ｃ在ＡＢ的中点，则电路中电阻Ｒ两端的电压为Ａ. 0.5Uab B. 大于0.5 Uab C. 小于0.5 Uab D. Uab（A ）22.如图９，三只电灯ＡＢＣ完全相同，当开关Ｓ闭合时电灯ＡＢ的亮度变化是Ａ. Ａ变亮，Ｂ变暗Ｂ. Ａ变暗，Ｂ变亮Ｃ. Ａ、Ｂ都变暗Ｄ. Ａ、Ｂ都变亮（C ）23.R1和R2为两个串联电阻，已知R1=４R2，若R1上消耗的功率为１Ｗ，则R2上消耗的功率为Ａ. ５ＷＢ. 20ＷＣ. 0.25ＷＤ. 400Ｗ（D）24.如图10，电源电动势E1=E2=6V，内电阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A. 0B. -3VC. 6VD. 3V（C ）25.如图11，为使输出电压UAB＝0.1V,则输入电压UEF的值是A. 0.1VB. 1VC. 10VD. 100V二、计算作图题（每小题10分，共50分）1、有十个相同的蓄电池，每个蓄电池的电动势为2V，内阻为0.04Ω，把这些蓄电池接成串联电池组，外接电阻为3.6Ω，求电路中的电流和每个蓄电池两端的电压。
直流电路测试题及答案
直流电路测试题及答案测试题：1.什么是直流电路？2.直流电路中有哪些基本元件？3.什么是电阻？它在直流电路中的作用是什么？4.什么是电流？它有哪些基本物理量？5.什么是电压？它有哪些基本物理量？6.欧姆定律的内容是什么？7.什么是基尔霍夫定律？它包括哪些内容？8.理想电压源和理想电流源的特点是什么？9.如何计算电阻上的电压和电流？10.如何计算电源的电动势和内阻？答案：1.直流电路是指电流方向保持不变的电路。
2.直流电路中有电阻、电源、负载等基本元件。
3.电阻是导体对电流的阻碍作用，它在直流电路中的作用是限制电流的大小。
4.电流是单位时间内通过导体横截面的电荷量，它有电流强度、方向和时间三个基本物理量。
5.电压是电场中两点之间的电势差，它有电压强度、方向和参考点三个基本物理量。
6.欧姆定律的内容是：在同一电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
7.基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律的内容是：在电路中，任意一个节点上，流入节点的电流之和等于流出节点的电流之和；基尔霍夫电压定律的内容是：在电路中，任意一条闭合回路上，各段电压的代数和等于零。
8.理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
9.电阻上的电压等于通过电阻的电流乘以电阻值；电阻上的电流等于电源电动势除以电阻值。
10.电源的电动势等于电源开路时的电压；电源的内阻等于电源短路时的电流除以电动势。
职高物理期末测试题直流电路
期 末 测 试 题（满分100分，60分钟完卷）一、选择题（每小题6分，共48分）1．将一根长为L ，横截面积为S ，电阻率为ρ的保险丝截成等长的两段，并把两段并起来作为一根使用，则它的电阻和电阻率分别为：（ ）A ．ρL/（4S ） 、ρ/2B ．ρL/（4S ） 、ρC ．ρL/（8S ） 、ρD ．ρL/（8S ） 、ρ/22．下列关于闭合电路的说法中，错误的是（ ）A ．电源短路时，电源的内电压等于电动势B ．电源短路时，路端电压为零C ．电源断路时，路端电压最大D ．电源的负载增加时，路端电压增大3．如图所示电路，电压保持不变，当开关S 断开时，电流表A 的示数为0.6A ，当S 闭合时，电流表的示数为0.9A ，则两电阻阻值之比R 1：R 2为（ ） A ．1：2 B ．2：1 C ．2：3 D ．3：2 4．关于三个公式：①UI P =，②R I P 2=③R U P 2=，下列叙述正确的是 （ ） A ．公式①适用于任何电路的电热功率 B ．公式②适用于任何电路的电热功率C ．公式①、②、③适用于任何电路电功率D ．上述说法都不正确5. 在如图所示的电路中，两个灯泡都不亮，用电压表测量各部分电路的电压，测得Uad=U ，Uab=0，Ubc=U ，Ucd=0，则电路发生故障的原因是（ ）A. 变阻器R 短路B. 变阻器R 断路C. 灯泡L 1断路D. 灯泡L 1、L 2都断路6、如图所示电路,电压U 不变,当闭合开关S 时,下列判断正确的是：( )A.电压示数增大,电流表示数减小B.电压表示数增大,电流表示数增大C.电压表示数减小,电流表示数减小D.电压表示数减小,电流表示数增大7、如图所示，电源电压为9伏特，定值电阻R 为5欧姆，滑动变阻器R 的最大阻值为4欧姆，那么当滑动片由滑动变阻器的a 端滑向b 端时，电压表的示数是( )A.由0逐渐增大到9伏B.由0逐渐增大到5伏C.由0逐渐增大到4伏D.由4伏逐渐减小到08、把R1=2Ω，R2=3Ω的两只电阻并联后接在电源上，则它们消耗的功率之比P1：P2是（ ）A.1：1B.2：3C.3：2D.5：1二、填空题（每空3分，共21分）9、当外电路断路时，端电压等于，当外电路短路时，端电压等于10、导体的电阻，跟它的成正比，跟它的成反比，这就是电阻定律.11、一个标有“220V，1100W”的电炉，其电阻为Ω，正常工作时的电流为A，如果把它接在110V的电源上，该电炉的实际功率为W.三、计算题（11题16分‘12题15分，共31分）11、电源电动势为3V，外电阻为1.8Ω，内电阻为0.2Ω.求：（1）电路中的电流；（2）端电压.12、如图12所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。
电工基础 直流电路期中测试
05（3+2）C 《电工学》期中测试姓名____________________ 成绩__________________一、填空（25%）1、 我们规定__________电荷移动的方向为电流的方向。
电流的大小以公式_____________来表示。
2、 0.05A=_________________mA 500μA=_______________A3、 如图，以C 为参考点， φA=________,ΦB=__________,UAB=__________,UAC=_______；若以B 为参考点，ΦA=______,Φc=______,UAC=_________,UAB=________.4、导体的电阻决定于导体的______________，_________________,___________________。
其表达式为___________________。
5、 某导体的电阻为1Ω，通过它的电流为1A ，那么1分钟内通过的电流做的功是_________,产生的热量是____________，消耗的功率是______________。
6、 有一只标有“1K Ω 10W ”的电阻，允许通过的最大电流是______________，允许加在两端的是最大电压是____________。
7、 两根材料，截面积相同的电阻丝，长度之比为L1：L2=2：1，若把它们串联在电路中，则它们的功率之比为______________；若把它们并联在电路中，则它们的功率之比为___________。
8、 利用支路电流法解题时，如有n 个节点，可先列出___________ 个独立的节点电流方程，再列出_____________方程。
二、判断（10%）1、（ ）在电路闭合状况下，负载电阻增大，电源端电压就下降。
2、（ ）功率越大的电器，电流所做的功也越多。
3、（ ）负载正常工作的基本条件是供电电压等于用电器的额定电压。
第一章简单直流电路单元测试一
第⼀章简单直流电路单元测试⼀第⼀章单元测试（⼀）⼀是⾮题（）1. 当电路处于通路状态时,外电路负载的电压等于电源的电动势.（）2. 电源电动势的⼤⼩由电源本⾝的性质决定,与外电路⽆关.（）3. 道题的长度和截⾯积都增⼤⼀倍,其电阻值也增⼤⼀倍.（）4. 电阻两端电压为10V时,电阻值为10Ω;当电压升⾄20V 时,电阻值将为20Ω.（）5. ⼏个电阻并联后的总电阻⼀定⼩于其中任⼀个电阻的阻值.（）6. 在带⼥⾜分压电路中,电阻值越⼤,其两端的电压就越⾼.（）7. 在电阻分流电路中,电阻值越⼤,流过它的电流也就越⼤. （）8. 110V60W的⽩炽灯在220V的电源上能正常⼯作.（）9. 220V60W的⽩炽灯在110V的电源上能正常⼯作.（）10.我们规定⾃负极通过电源内部指向正极的⽅向为电动势的⽅向.（）11.加在⽤电器的电压改变了,但它消耗的功率是不变的.（）12.若选择不同的零点位点时,电路中各点的点位将发⽣变化,但是电路中任意两点间的电压却不会改变.⼆选择题1. R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2上消耗的功率是( )A 5WB 20WC 0.25WD 400W2. R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1上消耗的功率是( )A 2WB 1WC 4WD 0.5W3. 如图1-7所⽰,R1=R2=R3=12Ω,则AB间的总电阻为( )A 18ΩB 4ΩC 0D 36Ω4. ⽤电压表测得电路端电压为0,这说明( )A 外电路断路B 外电路短路C 外电路上电流⽐较⼩D 电源内阻为零5. 有⼀个电压表其内阻R V =10.8K Ω,现在要将其量程扩⼤为原来的10倍,则应( )A ⽤18K Ω的电阻于电压表串联B ⽤180Ω的电阻于电压表并联C ⽤16.2K Ω的电阻于电压表串联D ⽤180Ω的电阻于电压表串联6. 6.如图1-8所⽰，当电路中可变电阻R 的阻值增⼤时，（1）电压表○V1的读数将（）A 变⼤B 变⼩C 不变（2）电压表○V2的读数将（）A 变⼤B 变⼩C 不变（3）电压表○A1的读数将（）A 变⼤B 变⼩C 不变（4）电压表○A1的读数将（）A 变⼤B 变⼩C 不变7. 如图1-9所⽰，R 为⼀可变电阻，电源电动势为E 内阻为r ，当（）时电源的输出功率最⼤。
高二物理(电场、直流电路、磁场、电磁感应)综合测试题
一、选择题1．在真空中有甲、乙两个点电荷，其相互作用力为F。
要使它们之间的相互作用力为2F，下列方法可行的是( )A．使甲、乙电荷量都变为原来的2倍B．使甲、乙电荷量都变为原来的1/2C．使甲、乙之间距离变为原来的2倍D．使甲、乙之间距离变为原来的1/22．图中三条实线a、b、c表示三个等势面。
一个带电粒子射入电场后只在电场力作用下沿虚线所示途径由M点运动到N点，由图可以看出( )A．三个等势面的电势关系是ϕa>ϕb>ϕcB．三个等势面的电势关系是ϕa<ϕb<ϕcC．带电粒子在N点的动能较小，电势能较大D．带电粒子在N点的动能较大，电势能较小3.如图所示，MN是某一点电荷电场中的一根电场线，在场线上O点放一负电荷，它将沿电场线向N 点移动，则电场线方向是（）A. 由N指向M，电荷怎样运动由题设条件不能确定。
B. 由N指向M，电荷做加速运动，加速度越来越大C. 由M指向N，电荷做匀加速运动D. 由M指向N，电荷做加速运动，加速度越来越小4．在同一平面内有四根彼此绝缘的通电直导线，如图3－1－8所示，四根导线中电流i4＝i3＞i2＞i1，要使O点的磁场增强，应切断哪一根导线中的电流()A．i1B．i2C．i3D．i45.如图所示，三根长直通电导线中电流大小相同，通电电流方向为：b导线和d导线中电流向纸里，c导线中电流向纸外，a点为b、d两点的连线中点，ac垂直于bd，且ab＝ad＝ac.则a点的磁场方向为()A..垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由a指向bD．沿纸面由a指向d6。
一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为（）A.500 WB.25 WC.2000 WD.475 W7.如图所示，电路中灯泡L1和L2都不亮，用电压表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U.则电路的故障为（）A.变阻器R短路B.变阻器R断路C.灯泡L1断路D.灯泡L1和L2都断路8.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内阻.以下说法中正确的是（）A.当R2=R1+r时，R2获得最大功率B.当R1=R2+r时，R1获得最大功率C.当R2=0时，R1获得最大功率D.当R2=0时，电源输出功率最大9.用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.R=150ΩB.R=1500ΩC.1000Ω<R<1500ΩD.1500Ω<R<2000Ω10．质子和一价钠离子分别垂直进入同一匀强磁场中做匀速圆周运动，如果他们做圆周运动的半径恰好相等，这说明它们在进入磁场时( )A ．速率相等B ．质量和速率的乘积相等C ．动能相等D ．质量相等11．如图11所示的是磁感应强度B 、正电荷速度v 和磁场对电荷的作用力F 三者方向的相互关系图(其中B 垂直于F 与v 决定的平面，B 、F 、v 两两垂直)．其中正确的是( )12．有三束粒子，分别是质子(11H)、氚核(31H)和α粒子束，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场(磁场方向垂直于纸面向里)，在图12所示的四个图中，能正确表示出这三束粒子运动轨迹的是( )二、填空题13.在如图14－11所示的电路中，电流表、电压表的读数如图所示， 则通过R 的电流是__ _A ，加在电阻R 两端的电压是______V ，这个电阻的阻值R =______Ω_.VAV A 051015 01 2314.两根同种材料的电阻丝，长度之比为1∶5，横截面积之比为2∶3，则它们的电阻值之比为______.将它们串联后接入电路中，则它们两端电压之比为______，电流之比为______；如果将它们并联后接入电路中，则它们两端电压之比为______，电流之比为______.15.如图所示，输入电压U AB =200 V ，变阻器R 1标有“150 Ω 3 A ”，负载电阻R 2标有“50 Ω 2 A ”，求输出电压U ab 的变化范围三、计算题16.如图12所示，有彼此平行的A 、B 、C 三块金属板于电源相接，B 、A 间相距为d 1，电压为U 1；B 、C 间相距为d 2，电压为U 2，且U 1<U 2。
物理：第2章《直流电路》测试题
第二章《直流电路》测试题★夯实基础一、选择题1．一根粗细均匀阻值为8Ω的电阻丝，在温度不变的条件下，先将它等分成四段，每段电阻为；再将这四段电阻丝并联，并联后总电阻为。
则与的大小依次为（）A．1Ω，0.5Ω B．4Ω，lΩ C．2Ω，0.5Ω D．2Ω，lΩ2．根据电阻定律，电阻率。
对于温度一定的某种金属导线来说，它的电阻率（）A．跟导线的电阻成正比B．跟导线的横截面积成正比C．跟导线的长度成反比D．由所用金属材料本身特性决定3．一只普通白炽灯，不通电时灯丝的电阻为；正常发光时灯丝电阻。
比较和的大小，应是（）A．＞B．＜C．= D．条件不足，无法判断4．由甲地向乙地输电，输送的电功率一定，输电线的材料一定。
设输电电压为U，输电线横截面积为S，输电线因发热损失的电功率为P。
那么（）A．若U一定，则P与S成反比B．若U一定，则P与S2成反比C．若S一定，若P与U2成正比D．若S一定，则P与U成反比5．一台电动机，额定电压是100V，电阻是1Ω，正常工作时通过的电流为5A，则电动机因发热损失的功率为（）A．500W B．25W C．2 000W D．475W6．如图所示的电路中，R1=1Ω，R2=2Ω，R3=3Ω。
那么通过电阻R1、R2、R3的电流之比I1: I2: I3为（）A．l:2:3B．3:2:1C．2:1:3D．3:1:27．两个相同的电阻R，串联起来接在电动势为E的电源上，通过一个电阻的电流为I。
若把这两个电阻并联起来，仍接在该电源上，此时通过一个电阻R的电流变为，则电源的内阻为（）A．4R B．R C．R/2 D．11R/28．在一个全电路中，若只将外电阻R变为原来的3倍，电流随之变为原来的一半。
那么电源的内电阻一定满足（）A．r=R B．r＞R C．r<R D．r=09．如图所示电路中，L是并联在电阻R2上的一段电阻忽略不计的导线。
电路两端的电压U恒定，开关S闭合，则（）A．通过电阻R1和R2的电流相等B．通过电阻R1和导线L的电流相等C．R1两端电压小于电路两端电压UD．如果断开开关S，R1两端电压将增大10．将内阻为0.5Ω的电池组用电阻为0.75Ω的导线与标有“6V 7.2W”的小灯泡串联，就可以使这个灯泡正常发光。
(完整版)《电工基础》第一章直流电路的基本概念测试卷及参考答案
《电工基础》第一章电路的基本物理量考试卷（含参考答案）姓名: 班级: 学号： 得分：一、选择题 （每题3分,共24分）1、下列设备中,一定是电源的为(D ）A 、蓄电池B 、白炽灯C 、冰箱D 、发电机2、通过一个电阻的电流是5A ，经过4min ，通过该电阻截面的电荷量是（B ）A 、20CB 、1200C C 、50CD 、2000C3、一般金属导体具有正温度系数,当环境温度升高时，电阻值将(A)A 、增大B 、减小C 、不变D 、不能确定4、相同材料制成的两个均匀导体，长度之比为3:5,截面之比为4:1,则其电阻之比为（C ）A 、12:5B 、7：6C 、3：20D 、20:35、某导体两端电压为100V,通过的电流为2A ；当两端的电压降为50V 时，导体的电阻应为（C ）A 、100ΩB 、25ΩC 、50Ω D 、0 6、一电阻元件，当其电流减为原来的一半时，其功率为原来的(A ）A 、1/4B 、1/2C 、2倍D 、4倍7、有一根阻值为1Ω的电阻丝,将它均匀拉长为原来的3倍，拉长后电阻丝阻值为（D ）A 、1ΩB 、3ΩC 、6ΩD 、9Ω 8、220V 、40W 的白炽灯正常发光（B)，消耗的电能为１Kw ·h.A 、20hB 、25hC 、40hD 、45h二、判断题 （每题2分，共16分）（ × ）1、电路图是根据电气元件的实际位置和实际连线连接起来的。
( × )2、直流电路中，有电压的元件一定有电流.（× ）3、电阻值大的导体，电阻率一定大。
（ ×）4、欧姆定律适用于任何电路和任何元件. （ √）5、额定电压为220V 的白炽灯接在110V 的电源上，白炽灯消耗的功率为原来的1/4。
( √）6、在纯电阻电路中，电流通过电阻所做的功与产生的热量相等。
（ ×）7、RIU中的R 是元件参数，它的值是电压和电流的大小决定.（ ×）8、公式P=UI=I 2R=U 2/R 在任何条件下都是成立的。
直流电路测试题
一、选择题（本题共_20_小题,每小题 2 分，共 40分)1、设电路的电压与电流参考方向如图1-1所示，已知U I <>00,，则电压与电流的实际方向为答( c )。
A.a 点为高电位,电流由a 至bB.a 点为高电位,电流由b 至aC. b 点为高电位,电流由a 至bD. b 点为高电位,电流由b 至a2、一个理想独立电流源的基本特性是：答()。
A. 其输出电流与端电压无关; 端电压可为任意值, 取决于外电路。
B. 其输出电流与端电压有关; 端电压不为任何值, 取决于电流源。
C. 其输出电流与端电压无关; 端电压必定与电流方向一致。
D. 其输出电流与端电压有关; 端电压未必与电流方向一致。
3、理想电流源的源电流为I S ，端口电压为U ，则其内电导为（ A ）。
A ．0B ．∞C ．U /I SD ．I S /U4、题1-4图所示电路原已处于稳态，在t =0时开关打开，则()i 0+等于()。
A. 0.5 A B. 2 A C. 1 A D. 4 A5、 已知电路元件的参考方向和伏安特性如下图所示，则元件的电阻为＿Ω。
A. 0.5B. –0.5C. 2D. -26、下图中a 、b 端的等效电阻为＿Ω。
A. 36/7B. 12C. 9D. 66/13 题1-5图6图 7图7、电路如上图(a)所示，图（b ）为电感电压的波形图，已知R=10Ω，L=4H ，电感电流0)0(=L i ，则电流=)3(L i ＿A 。
A. 0B. 9/8C. 2D. 2.5a b U 题1-1图题1-4图8、图1-7所示电路中，已知I S = 3A, R 0 = 20Ω，欲使电流I = 2A ，则必须R =（ ）。
A ．40Ω ．30Ω．20Ω ．10Ω9、图1-8所示电路中，欲使S I I 25.01=，则R 1和R 2的关系式为（ ）。
A.2141R R = B. 2131R R = C ．213R R = D. 214R R = 10、基尔霍夫电流定律不仅适用于电路中任意一个节点，同时还适用于电路中任一( A )A 回路B 假想的封闭面C 网孔D 基本回路11、题1-9图所示电路原已处于稳态，在t =0时开关打开，则()i 0+等于()。
简单直流电路单元测试题
第二章简单直流电路单元测试题一、判断题（20分）1、当外电路开路时，电源端电压等于零（）2、当外电路短路时，电源端电压等于零（）3、串联电阻分压，电阻大的分得的电压越大（）4、马路上的灯同时亮，同时灭，所以是串联（）5、万用表的电压、电流、电阻刻度线都是均匀的（）6、指针式万用表的黑表笔所对应的是内部电池的正极（）7、指针式万用表测电阻，每次改变电阻档倍率后，都要进行欧姆调零（）8、电路中选择的参考点改变了，各点的电位不会改变（）9、几个电阻并联后，总电阻一定小于其中任意一个电阻的阻值（）10、当负载电阻大于电源内阻时，负载才能从电源获得最大功率（）二、填空题（30分）1、把5个10Ω的电阻串联起来，等效电阻是______，并联起来，等效电阻是_____。
2、有两个电阻已知R1=4R2，若它们在电路中串联，则两电阻的比值R1:R2_____ U1:U2=_______，I1:I2_____，P1:P2______；若它们在电路中并联，则两电阻的比值R1:R2_____ U1:U2=_______，I1:I2_____，P1:P2______；3、在电工测量中，广泛应用_____________方法扩大电压表的量程；广泛应用________________方法扩大电流表的量程。
4、当用电器的额定电压高于单个电池的电动势时，可以采用____电池组提供，但用电器的额定电流必须___单个电池允许通过的最大电流。
5、当桥支路电流为0时，电桥处于状态，此时四个桥臂电阻的阻值特点是或。
桥支路既可以视为，也可以视为。
6、用伏安法测电阻，如果待测电阻比电压表内阻_____时，应采用____法，这样测量出的电阻值要比实际值____。
7、负载获得最大功率的条件是______，最大功率计算公式是_____。
8、在图所示电路中，R1 = 2Ω，R2 = 3Ω，E = 6V ，内阻不计，I = 0.5A ，当电流从D 流向A 时：UAC =_____、UDC = _____；当电流从A 流向D 时：UAC =_____、UDC = ________。
直流电路____测试卷
直流电路测试卷本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试用时60分钟。
第Ⅰ卷（选择题，共32分）一、选择题：（每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题3分，共32分，漏选得2分，错选和不选得零分）1.如图所示的电路中, U=120 V, 滑动变阻器R2的最大值为200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为( )A.60 VB.40 VC.80 VD.120 V2.有一量程为0.6 A的电流表，内阻为R1，今用一个与R1等值的电阻与电流表并联，再与阻值为10Ω的电阻R串联，接入电路后，电流表示数为0.4 A.则下述结论中正确的是( )A.电阻R消耗的功率为1.6 WB.电阻R消耗的功率为6.4 WC.电流表内阻为10ΩD.分流电阻为5Ω3.一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为( )A.500 WB.25 WC.2000 WD.475 W4.如图所示，A、B两灯的电阻相同，当滑动变阻器的滑动触头C向下滑动时，下面哪种判断正确( )A.A灯变亮，B灯变亮B.A灯变暗，B灯变亮C.A灯变暗，B灯变暗D.A灯变亮，B灯变暗5.一个标明“1 kΩ40 W”的电阻器，表明( )A.允许通过它的最大电流是0.2 AB.额定电压是200 VC.在额定电压下消耗的电功率为40 WD.加50 V电压时消耗的电功率为10 W 6．如图为两个不同闭合电路中两个不同电源的I—U图象，则下述说法正确的是（）A.电动势E1=E2，发生短路时的电流强度I1＞I2B.电动势E1=E2，内阻r1＞r2C.电动势E1=E2，内阻r1＜r2D.当两个电源工作电流变化量相同时，电源2的路端电压变化较大第Ⅱ卷（非选择题，共68分）二、填空题（每空3分，共27分，请把答案填写在题中横线上）7．一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻R g =1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《简单的直流电路》测试题
序号班级姓名分数
一、填充题（每空1分，共20分）
1．电路的三种状态是、和
2．习惯上规定移动的方向是电流的正方向，在电源内部的流向是，在外电路的流向是，如的流向可以表示电流的方向。
3．电压的定义是：将电荷在电路（或电场）中从a点（既）移到b点（既）时叫a、b两点的电压U ab，定义式可写为。
方向为。
4．电动势是表示的物理量，其方向是，如一电源的电动势为3V则表示。
5．我们用万用表可测量电路的、和等量。
二、判断题（正确的打√，错误的打×，每题1分，共10分）
6．电流是由正电荷在电场力作用下定向移动形成的。
（）7．电位是电路中某点到参考点的电压，故电位是某点的电压。
（）8．如果U AB=0V，则表示A、B两点的电位均为0 （）9．如果U A= -10V，则表示A点的电位比参考点的电位底10V （）10．电路中凡等电位的点可以用一根导线直接相连（）11．两电阻的阻值之比为1:2，在相串时的电压之比是2:1 （）12．一电阻R=10Ώ与一个电阻为5Ώ的相并，它们的电流比是2:1 （）13．由闭合回路的欧姆定律知，当外电路的电阻增加回路的电流减小，电阻消耗的功率减小14．220V、60W的日光灯在110V的电源上能正常工作（）15．电路中任意两点的电压将随零电位点的变化而变化（）三、选择题（每题3分，共30分）
16．-在图3-1所示的电路中，E1=3V，E2=6V，则U A=
A 3V B–3V C–6V D –9 V
17．在上图中，U B=
A 3V B–3V C–6V D 6V
18．在由下列材料制成的电阻器中，可以看作是线性电阻的是
A钨丝电阻B康铜丝电阻C猛铜丝电阻D碳膜电阻
19．电解槽中通电10秒钟，有30库仑的阳离子从阳极移到阴极，则电路中的电流强度为A 3A B 6A C 9A D 12A
20．如图3-2所示的电路中R1=10Ώ、R2=20Ώ、I1=2A，则I2=
A 4A
B 1A
C 0.5A
D 2A
21．把一根导线对折起来使用，起阻值是原来阻值的倍
A 0.5
B 0.25
C 2
D 4
22．在一电路中，其外部电路是由三个电阻器串联而成，已知
R1=2R2，R2=2 R 3，测得R 2两端的电压为6V，则端电压为
A 10V
B 15V
C 20V
D 25V
23．电源电动势是2伏，内电阻是0.1 Ώ，当外电路断路时电路中的电流和电压分别是
A 0、2V
B 20A、2V
C 20A、0
D 0、0
24．一个表头G与电阻R f有关联，表头内阻R g=500 Ώ灵敏电流I g=5mA，为最大能测得50A 的电流，则R f应与表头联，值为
A 串、0.05 Ώ
B 并、0.05 Ώ
C 串、0.01 Ώ
D 并、0.01 Ώ25．下列方向能表示电流的正方向的是
A HCI溶液中的CI-的移动方向
B 负电荷移动的方向
C 正电荷在电场力作用下移动的方向
D 外电路中底电位指向高电位的方向
四、不定项选择（每题4分，共20分）
26．测量电阻的方法有等
A 直接测量法
B 比较测量法
C 间接测量法
D 伏安法
27．如图3-3所示的电路图中，E=10V，R1=4，R2=6，则R3所消
耗的电功率为最大时R3的值为，P max=
A 2.4 Ώ
B 4 Ώ
C 6.24W
D 3.75W
28．在万用表的使用中其说法为正确的是
A在测直流电压时红表笔接正极黑表笔接负极
B 在测电阻时电阻器不应与电路接通C在测电阻时更换量程时每次都应调零
D 在测电压时如量程不对应把表从电路中除去后再更换量程
29．并联电阻的特点是
A所有并联支路的电压相等 B 并联电阻分担的电流与其电阻值反比
C并联电阻所消耗的功率与其电阻值反比D并联电阻的倒数和等于总电阻的倒数
30．串联电路的特点是
A所有串联支路的电流相等B串联电阻分担的电压与其电阻值正比
C串联电阻所消耗的功率与其电阻值正比D所有串联电阻的和等于总电阻
五、计算题（31、32题6分，33题8分，共计20分）
31．如图3-4所示，开关S闭合时电压表的读数是2.9V，
电流表的读数是0.5A；当S断开时读数是3V，外电路的电阻R2=R3=4 Ώ。
求：（1）电源的电动势和内阻；（2）为电路的电阻R1
32．如图3-5所示，表头R g=500 Ώ，I g=1mA，如U1=3V，U2=15V。
求的R1、R2阻值
33 如图3-6所示E=2V。
内阻不计，外电路电阻R1=1 Ώ，R2=2 Ώ，R3=3 Ώ，R4=6 Ώ。
求A、B、
C、D点的电位。
