电动尾门使用说明书
御品电动尾门使用说明书
栓 M6_20
（30）
1
电动专用配件包
三、安装步骤
参考配件清单和配件图检查配件是否 齐全。 首先把原车后踏盖，右装饰件拆下， 并妥善保管好，后续还原安装；（箭头）
用撬具把原车 4 处固定扣取下，并妥 善保管好，后续还原安装；（箭头）
把右边装饰件拆下，并妥善保管；（箭 头）
把原车弹簧拆下（箭头）
安装蜂鸣器：与 ECU 接头对接，并把 蜂鸣器装在左侧装饰板内空旷处；（箭 头）
控制开关安装在尾箱此处位置即可 （箭头）；
拆下原车后踏盖；（箭头）
拆下原车锁扣，把我司门锁垫板装上；
把门锁拉线一端卡到锁扣组件上，门 锁拉线圈挂在控制盒上并用螺丝锁 紧，把组装好在锁扣装在垫板上，把 另一端拉线穿过原车孔内；
电动尾门—芯轴驱动杆
○1 内六角垫板 ○2 传动箱总成 ○3 拉簧 ○6 弹簧垫圈 D6 ○7 平垫圈 D6
开启方式
通过按动车辆仪表台或尾门上的尾门开关键实现尾门开闭操作。见下图，1 为尾门开关键；2 为仪 表台尾门开关键
开启方式
电子车钥匙遥控开闭。通过电子车钥匙上的开锁\上锁键实现尾门开闭操作
安装时根据开关门的缝隙上下移动锁 扣调整至合适位置；
把拆下的内侧装饰件还原安装回去； （箭头） 最后检查所有内饰是否全部锁紧； 至此，电动尾门安装完成。
把拆下的内饰板还原安装回去；（箭 头）
四、免责声明：由于安装及使用不当而引发的相关问题及损失，不在我公司的质保范围内。
感谢您购买御品电动尾门，在使用前请仔细阅读本手册，阅后请小心收藏，以备 日后才查阅.图片仅供参考，产品以实物为准。
（18）
2
六角法 兰螺母 M6
（22）
紧板
陆风X7电动尾门安装教程
移除尾门支撑杆等附件
找到尾门支撑杆的连接点，通 常位于尾门内侧。
使用专用工具或扳手松开支撑 杆的连接螺丝。
将支撑杆从连接点处取出，并 妥善放置。
如有其他附件如尾门拉手、门 锁等，也需要按照相应步骤进 行拆卸。
03
安装电动尾门驱动系统
安装驱动电机及传动机构
再次按下手动开关，观 察尾门是否自动关闭。
01
02
03
04
轻轻按下手动开关，观 察尾门是否自动开启。
重复以上步骤多次，确 保手动开关功能稳定可 靠。
07
安装收尾工作及注意事项
检查各部件安装是否牢固可靠
01
检查电动撑杆安装是否牢固，无松动现象。
02
检查尾门锁扣、锁舌等部件是否安装到位，无错位或
松动。
02
将电缆的一端连接到驱动电机的接口上，另一端连接到控制 系统的对应接口上。
03
确保所有接口连接紧密，不会出现松动或接触不良的情况。
调整并测试驱动系统工作状态
01 在安装完成后，对驱动系统进行调整，确保其能 够顺畅地驱动尾门开启和关闭。
02 通过控制系统对驱动电机进行测试，观察尾门的 开启和关闭过程是否平稳、无异常声响。
03 如果发现任何问题，应立即停止使用并检查驱动 系统的安装和连接是否正确。
04
安装电动尾门锁止机构
拆卸原车尾门锁止机构
打开尾门，找到原车尾门锁止机构的位置。 断开原车锁止机构的电气连接。
使用专用工具拆卸锁止机构上的固定螺丝。 小心地将原车锁止机构从尾门上取下。
安装电动尾门锁止机构
01 将电动尾门锁止机构对准尾门上的安装孔位 。 02 使用专用螺丝将锁止机构固定在尾门上。
大众途锐天鉴电动尾门安装说明书(1)
天鉴电动尾门安装说明书电动举升门安装一、注意事项●本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。
●为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。
●请定期检查与车连接的所有配件是否松动，以确保使用安全。
编号数量名称编号数量名称编号数量名称1 1 控制盒⑵2 举升杆⑶ 1 电吸锁⑷ 1 拉绳⑸ 1 电吸锁控制盒⑹ 1 线束⑺10 扎带⑻ 1 开孔器⑼ 1 手动开关二、配件清单三、安装步骤参考配件清单和配件图检查配件是否齐全。
首先把尾厢盖板拆下拆下左边压板的拉钩拆下圆圈所示的螺丝，然后把饰板拆下拆下侧饰板的卡扣及挂钩里的螺丝拆下尾门内饰板拆下穿线胶套两边盖子把尾门门锁上的橡胶块拆下用一字螺丝刀把与举升杆与车门连接的头部的卡簧撬开，拆出原车举升杆，拆装过程中需把门顶住把原车左边举升杆连接车身位置的螺丝拆下安装产品所配的支架，用原车拆下的螺丝安装把举升杆装上，安装时注意确保两头的卡簧卡到位把门上胶塞取下，用刀切割一个孔把举升杆的线束通过胶塞穿进门里,左右安装方法一样扳开左边内饰板把电源正极线，电吸锁控制线通过穿线胶套穿到车身上在穿线套两头打上表板蜡，利于穿线把2扎线通过穿线套穿到车身上把电源正极线从后尾厢左侧穿到主驾驶位电源正极线从后排侧饰板穿过电源正极线从后排迎宾踏板穿到驾驶位底下电瓶位拆下驾驶位下的螺丝掀开地毯，可用刀割开两边 拆开电瓶盖子的两个扣掀起电瓶盖板，把电源正极线接在电瓶正板上把拉锁控制线从尾厢右侧穿下接插头端子：把线束上的拉锁控制线对应拉锁控制盒的插头插好，注意颜色要一一对应 接负极线：如图所示，把负极线接到门上的接线柱上把原车锁机上的接头拔下, 把拔下的公接头接到线束的母接头，再把线束的公接头插到原车的母接头上拆下原车锁扣装上产品所配的拉锁，用所配的螺丝拧紧，先上左边的螺丝，再上右边的，注意上螺丝前先把长拉簧拆下把长拉簧装上，再把拉绳卡进拉锁的卡槽上，拧紧拉绳螺丝把原车尾门饰板的开关盖子拆下把拉绳另一对与拉锁控制盒相连，拧紧螺丝把我们的关门开关装上Array把控制盒放于尾门板里，固定好。
宝马3系电动尾门感应原理
宝马3系电动尾门感应原理引言：随着科技的不断发展，汽车的智能化程度也越来越高。
作为一项实用的智能配置，电动尾门在现代汽车中越来越受到消费者的青睐。
而宝马3系电动尾门的感应原理更是让人称道。
本文将介绍宝马3系电动尾门的感应原理和工作原理。
一、电动尾门的定义和特点电动尾门是一种可以通过电动机驱动打开和关闭的车辆后部储物空间的装置。
相比传统的手动尾门，电动尾门具有操作便捷、使用安全、智能化等特点。
而宝马3系电动尾门更是在智能化方面进行了创新，采用了感应原理来提升用户的使用体验。
二、宝马3系电动尾门感应原理宝马3系电动尾门的感应原理主要是通过车辆后部的感应器和电脑控制系统的配合实现的。
感应器一般位于车辆后部的底部或者后保险杠的内侧。
当感应器检测到周围有行人或障碍物靠近时，会向电脑控制系统发送信号。
电脑控制系统收到信号后，会根据感应器的信号判断是否需要关闭或打开电动尾门。
如果感应器检测到有行人或障碍物靠近，则电脑控制系统会自动关闭电动尾门，以避免发生碰撞事故。
如果感应器未检测到行人或障碍物靠近，则电脑控制系统会保持电动尾门的打开状态。
三、宝马3系电动尾门工作原理宝马3系电动尾门的工作原理是通过电动机驱动开闭机构实现的。
当车主需要打开或关闭电动尾门时，通过车内的按键或遥控器发出指令。
指令被传输到电脑控制系统，电脑控制系统根据指令控制电动机的转动方向和力度。
电动机将转动的动力传递到开闭机构上，开闭机构的传动杆将转动的力量转化为机械能，从而实现电动尾门的打开或关闭。
在感应原理的辅助下，电脑控制系统还可以在检测到行人或障碍物靠近时自动关闭电动尾门，提高了安全性和便捷性。
四、宝马3系电动尾门感应原理的优势宝马3系电动尾门感应原理的优势主要体现在以下几个方面：1. 提高了安全性：感应器可以及时地检测到行人或障碍物的靠近，并通过电脑控制系统自动关闭电动尾门，避免了碰撞事故的发生。
2. 提升了使用体验：用户只需轻轻一触按钮或者通过遥控器即可实现电动尾门的开启和关闭，操作更加便捷。
SIPOS两位式电动门说明
S8（总的确认）
当改变输出速度,关断力矩,关方向,关断模式,输出信号及控制模式时,必须把S8打到ON,然后再打到OFF,系统才能认可新的设定.
状态和故障信息
H1(绿)
H2(红)
含义
纠正措施
故障类型
1
2
3
1
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19

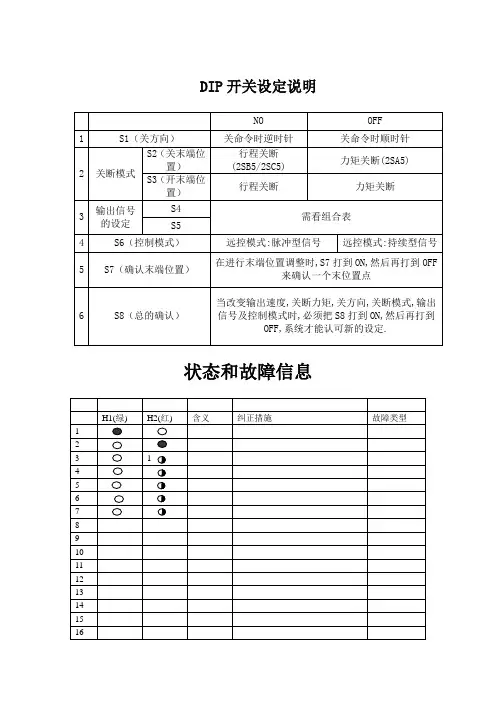

DIP开关设定说明
NO
OFF
1
S1（关方向）
关命令时逆时针
关命令时顺时针
2
关断模式
S2（关末端位置）
行程关断(2SB5/2SC5)
力矩关断(2SA5)
S3（开末端位置）
行程关断
力矩关断
3
输出信号的设定
S4
需看组合表
S5
4
S6（控制模式）
远控模式:脉冲型信号
远控模式:持续型信号
5
S7（确认末端位置）
在进行末端位置调整时,S7打到ON,然后再打到OFF来确认一个末位置点
RJ瑞基电动门调试手册
一、操作模式
1.
执行器提供了操作手轮和电动/手轮切换手柄，使得在主电源掉电或控制电路失灵等特殊情况下可以进行手动操作。进行手轮操作前，先将方式选择钮放在“停止”或“就地”位置，压下电动/手动切换手柄至手动位置，压手柄的同时慢慢转动手轮，以便使离合器挂上档。挂上手动档后，可以放开手柄，它会靠发条弹簧的作用回到自由位置，但内部的离合器已经锁定在了手动位置，这时转动手轮就会带动输出轴转动，这样便实现了手动操作。
上移键或加键：操作钮—>“打开” 位置，以下简称按下上移键或加键；
2.2液晶显示
该执行器的电气罩上配有一字段式液晶显示屏。其布局有Ⅰ区、Ⅱ区、Ⅲ区。
Ⅰ区为阀位显示区，以阀位开度百分比的形式实时显示当前阀位值；
Ⅱ区为工作设定项区或状态报警区，工作设定项以字符“H”开始；而状态
报警以字符“F”或“A”开始；
设定死区: Ⅱ区显示“H-05”时，按下“确认键”进入死区设定项，Ⅲ区会显示以前的死区值，单位是‰。比如当显示值为60时，实际的死区为6%。用户可以使用“加键”或“减键”来改变死区值。选定死区值后，使用“确认键”保存并退出到上级菜单，或使用“返回”键返回上一级菜单，而不保存用户所作的修改，用户可以用此方法来查询原先的死区设定值。
将＂黑钮＂旋到“关闭”位置，并保持不动，此时执行器向关闭方向运动。一旦放开旋钮，旋钮会自动回到原始位置，关闭方向的运动则马上停止；
将＂黑钮＂旋到“打开”位置，并保持不动，此时执行器向打开方向运动。一旦放开操作旋钮，与关闭方向运动类似，执行器的动作便马上停止。
1.3
远程控制方式分为远程开关量控制方式和远程模拟量控制方式，进入远程控制方工的条件：方式旋纽应放在“远程”位置。
5.死区查询或设定H-05
电动尾门功能规范
前提 序号
1
1、车速≤ 5 km/hr；2、尾门锁处于解除锁止状态（尾门状态1除外）且车内无其他警示信息；3、尾门机械部件可以 正常工作；4、一次触发按钮除非特殊规定； 5、左前门不上锁；6、RDM信号发送周期500ms一次；
尾门状态
动作方式
预期结果
警示信息
1、长按遥控开关3s
蜂鸣器1s内鸣响4声
电动尾门在开 关门过程中连 9 续遇到障碍物 触发防夹（定 义为20次）
/
电动尾门不动作；手动关闭背门锁 蜂鸣器无声
止后复位，功能恢复正常
共3 页 第1页
电动尾门在关 门过程中，同 1，长按遥控开关3s 时锁处于半锁 2、尾门外开按钮 10 和全锁之间 3、中控按钮（选配） （适用于自吸 4、脚踢功能（选配） 锁）
5、脚踢功能（选配）
电动尾门电动 /手动操作后 1，长按遥控开关3s 保持在某一位 2、尾门外开按钮 5 置，包括电动 3、尾门内开按钮 尾门在遇到障 4、中控按钮（选配） 碍物保持位置 5、脚踢功能（选配） 后
需手动关门至全锁后，才能执行电 动操作。 注：断电后重新上电，自定义高度 仍然有效。
蜂鸣器无声
角度 的预留量，例如：背门打开角度为A，那么撑杆供货状态下的长度应为A+（2~3）°；具体长度需在2D图纸中明确并在 技术要求中标明预留量为多少。
开门策 略
1、参照锁/锁扣逻辑定义解锁； 2、撑杆电机动作； 3、若配置为脚踢时，电源OFF档时，RDM只响应PEPS发的PKE_TrunkUnlock信号和RKE信号，不响应按钮通过BCM发出的 TrunkUnlockSwitchPress信号；ACC或ON档时，RDM只响应BCM发出的TrunkUnlockSwitchPress信号 若配置为不带脚踢功能时，RDM响应PEPS发的PKE_TrunkUnlock信号和RKE信号，响应BCM发出的 TrunkUnlockSwitchPress信号 4、RDM收到BCM发出的TrunkUnlockSwitchPress信号时，无论是否配置为脚踢，均需判断左前门状态；
揽胜极光 车主手册说明书
RANGE ROVER EVOQUE车主手册出版物编号C JLR 58 02 60 154关于本手册请尽快抽时间研读车辆随附的车主/操作者手册。
重要说明本手册包含的信息涵盖了所有车辆附属产品和可选设备，其中的部分内容可能不适用于您的车辆。
由于印刷周期缘故，本手册可能包含对一些尚未普遍采用选件的说明。
车辆选件、硬件和软件均针对该车辆的中国最初目标销售市场而设计。
如果要在另一个地理区域注册登记或使用该车辆，则可能需要对其进行更改以便符合当地要求。
奇瑞捷豹路虎有限公司不承担任何改装费用。
保修条件可能会受到影响。
本出版物中所含的信息在打印时正确无误。
如出现后续车辆设计变更，则会在随车资料包中增添一份增补材料。
另外，您也可以在 Land Rover 的网站上查看更新，网址是： 。
出于研发方面的考虑，本公司保留在不经通知的情况下随时修改规格、设计或设备的权利，对此亦不承担任何责任。
未经本公司许可，不得复制和翻译此出版物或其部分。
错误和疏漏之处除外。
本手册中使用的符号安全警告事项指的是为避免人身伤害而必须准确执行的规程或者需谨慎对待的信息。
“注意”指为避免车辆损坏而必须严格遵守的规程或者需要谨慎对待的信息。
此回收符号表示那些必须安全处置，以避免对环境造成不必要的破坏的项目。
此符号标识包含有害物质、必须正确处置的项目。
请向您的经销商/授权维修厂和/或您所在地区监管当局寻求有关处置方面的建议。
此符号表示那些可由经销商/授权修理厂调整、禁用或启用的功能。
© Jaguar Land Rover Limited 2014。
保留所有权利。
简介.................................................2进入车辆.........................................4离开车辆.......................................10前座椅...........................................13后排座椅.......................................16头枕...............................................17方向盘...........................................18安全带...........................................19儿童安全.......................................22安全气囊.......................................27仪表板...........................................31警告灯...........................................34外部照明灯...................................37内部照明灯...................................39刮水器和洗涤器...........................41后视镜...........................................44盲点监控.......................................46车窗...............................................50触摸屏...........................................53加热与通风...................................55储物箱室.......................................58负荷承载.......................................60启动发动机...................................62智能停止/启动..............................64ECO 数据........................................65变速箱...........................................66稳定性控制...................................69牵引控制.......................................70悬架...............................................71制动器...........................................72驻车辅助.......................................74驻车辅助.......................................79影像系统.......................................82巡航控制.......................................83全地形反馈适应系统...................84陡坡缓降控制 (HDC) (86)音频/视频概述..............................88收音机...........................................93便携式媒体...................................95视频媒体播放器.........................101电话.............................................103标准音频系统概述.....................107标准音频系统.............................109燃油与加油.................................117维护.............................................120车辆清洁.....................................130液位检查.....................................133车辆蓄电池.................................138保险丝.........................................142轮胎.............................................151轮胎压力监测系统 (TPMS)........156车轮更换.....................................157车辆施救.....................................160碰撞之后. (162)车辆标签 (163)技术规格.....................................164索引.............................................171控制按钮概述 (186)解锁车辆为防止意外操作，如果车内有儿童或动物，切勿将智能钥匙留在车内。
X7电动尾门使用说明书
B17电动尾门使用说明书电动尾门尾门具有电动驱动机构（助力开启和辅助关闭）危险：1.尾门打开且发动机正在运转时，尾气可能进入乘客舱。
发动机正在运转时，请务必使尾门保持关闭2.打开尾门前应先清除尾门上的载荷，如积雪或积冰，否则可能会导致尾门无法打开或打开后再次落下甚至关闭。
警告：电动尾门意外打开或关闭可能导致人身伤害。
1.请仅在车辆停止时打开或关闭尾门。
2.如果附近有人，则要确保其安全并告知尾门将要打开或关闭。
3.请务必观察打开和关闭操作，以便在发生危险时能够随时停止运动。
打开尾门的三种方法：注意：开启尾门时，确保尾门的运动范围内没有障碍物，否则当尾门接触到障碍物后，将立即停止动作并保持高度。
方法1：使用尾门上的外开按钮，为此需解锁车辆。
对于配备B17免钥匙进入系统的车辆，不需解锁车辆，您只须随身携带遥控钥匙，例如将其放在裤兜内。
方法2：在中控台仪表熄灭时，长按遥控钥匙上开门按键3s以上（遥控钥匙位于有效范围内）。
方法3：点按中控背门开启/关闭的开关。
关闭尾门的四种方法：注意：关闭尾门时，确保尾门的运动范围内没有障碍物，否则当尾门接触到障碍物后，关闭动作会被中断，并向上反弹一定距离，在连续防夹20次后，系统将停止响应所有的控制命令，此时需要手动将电动尾门关闭到半锁位置并自吸后，系统恢复响应。
方法1：使用尾门饰板上的关门按钮。
方法2：在中控台仪表熄灭时，长按遥控钥匙上开门按键3s 以上（遥控钥匙位于有效范围内）。
方法3：点按中控背门开启/关闭的开关。
发生危险时中断打开/关闭操作操作以下任一按钮都会立即中断打开/关闭操作，尾门会保持当前高度a) 遥控钥匙开门按键（需长按3S 以上）b) 后背门上的开门按钮c) 后背门饰板上的关门按钮d) 中控台背门开启/关闭开关。
继续触发控制则执行原有动作直至到达设定的开门位置或关门。
钥匙防遗落功能：在整车设防条件下，如果检测到车内有遥控钥匙，电动尾门在关闭后，将立即蜂鸣报警，并双闪，同时自动开启电动尾门到最大高度。
电动尾门防夹力标定-概述说明以及解释
电动尾门防夹力标定-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下几个方面进行展开：电动尾门防夹力标定是指对安装在车辆尾部的电动尾门进行防夹力的测试和标定。
随着汽车技术的不断进步，电动尾门已经成为现代汽车中的常见配置。
它具有方便快捷的开启方式，极大地提升了车辆的实用性和用户体验。
然而，电动尾门的使用过程中可能存在一定的安全隐患，主要表现为对行人或物体的夹压风险。
为了防止这种危险情况的发生，防夹力标定成为了一项非常重要的工作。
通过对电动尾门的防夹力进行准确的测试和标定，可以确保在开启或关闭尾门时能够自动检测到阻力，并及时停止或避免夹压行人或物体。
电动尾门防夹力标定的目的是为了保障行车安全和行人的生命安全。
在标定过程中，通常会使用专业的标定设备和传感器，对不同的开启和关闭情况进行模拟测试，以确保尾门在遇到阻力时能够及时停止并保持在一个安全的力度范围内。
通过标定，可以提高电动尾门的安全性和可靠性，有效预防因尾门夹压事故带来的人身伤害和财产损失。
总之，电动尾门防夹力标定对于现代汽车的安全性和用户体验具有非常重要的意义。
通过对电动尾门的功能和应用进行概述以及防夹力标定的重要性的介绍，本文将全面探讨电动尾门防夹力标定的意义，并对未来的发展方向进行展望。
1.2文章结构1.2 文章结构本文主要分为三个部分，分别是引言、正文和结论。
下面将详细介绍每个部分的内容安排。
引言部分主要针对电动尾门防夹力标定进行概述，并说明文章的目的和结构。
首先，概述电动尾门的基本功能和应用，介绍该技术在汽车领域的重要性和普及程度。
接下来，明确文章的目的，即分析和探讨电动尾门防夹力标定的重要性以及相关问题。
最后，明确文章的结构，简要说明各个部分的内容安排和逻辑结构。
正文部分将详细介绍电动尾门的功能和应用，以及防夹力标定的重要性。
首先，在2.1节中，将对电动尾门的功能进行详细描述，包括自动开关、远程控制、智能感应等特点，同时列举不同车型的应用情况。
小鹏 G3 用户手册说明书
用户手册小鹏8蓝灯常亮：充电准备。
绿灯闪烁：正在充电。
仪表板显示充电信息。
►车辆上锁后，仪表板不再显示充电信息。
按压车辆右侧的交流充电口盖板，并完全打开交流充电口盖板。
►需在车辆解锁状态时操作。
多次解锁后，充电枪仍无法拔出时，可打开前机舱盖，找到前机舱右侧的充电枪锁机械拉锁，拉动解锁，然后再拔出充电枪。
按压左侧的直流充电口盖板，并完全打开直流充电口盖板。
►需在车辆解锁状态时操作。
锁止：车辆下电状态或上电且驾驶座无人状态且挡位在P挡，所有车门(四门、前舱盖、尾门关闭时，钥匙在车外离前车门约1米范围内时，按压前车门把手上的凹槽锁止车门。
锁反馈”设置车辆解闭锁反馈效果。
拉起车门把手，然后将机械钥匙插入车门外把手底部的条形孔中，向上撬开钥匙孔盖。
打开钥匙孔盖后，将机械钥匙插入锁孔：►逆时针旋转机械钥匙可锁止车门。
►当左前门为解锁状态且四门为关闭状态时，锁止：四门关闭时，按压门锁按键的锁止端，锁止车门。
解锁：按压门锁按键的解锁端，解锁车门。
解锁”进行设置开启或关闭。
上锁”进行设置开启或关闭。
关闭：按压尾门内按键，尾门电动关闭。
►尾门电动动作过程中，再次按压尾门内按键，尾门将停止在当前位置。
向上拨动解锁开关，解锁并打开尾门。
提示翻开饰盖。
拉动仪表台左下方的前机舱盖拉手，前机舱盖解锁并轻微弹起。
找到前机舱盖锁闩，拨动锁闩，完全解锁。
抬起前机舱盖，并取出支撑杆，支撑前机舱盖在限位位置。
旋转外后视镜开关，选择左侧或右侧外后视镜。
►逆时针旋转选择左侧。
►顺时针旋转选择右侧。
前/后/左/右推动外后视镜开关，调节外后视镜镜片至合适位置。
注意在中控屏点击“展开后视镜”，待外后视镜执行完成动作。
手动推后视镜，使后视镜处于“恢复状态”位置即可。
─车辆上电后，点击按钮，开启外后视镜加车辆出厂时，方向盘手柄默认在锁止位置。
车辆静止时，向下扳动方向盘手柄，解锁方向盘。
上下前后移动方向盘至合适位置。
─通过中控屏“→驾驶体验→方向盘助力”进入方向盘助力模式选择界面，点击选择对应的不具有防眩目功能的内后视镜*具有防眩目功能的内后视镜*可以根据光传感器感应，自动减弱从后方照射进来的光线，使后方视野处于最佳观测状态。
17款指南者电动尾门安装流程
17款指南者电动尾门安装流程1.准备工作：首先，根据电动尾门的型号和规格，准备好所需的工具和材料。
一般情况下，需要准备电动尾门装配套件、电动尾门电源线、安装螺丝和绝缘胶带等材料。
同时，需要准备螺丝刀、扳手、电钻等工具。
2.定位安装位置：在后备厢门内找到适合安装电动尾门的位置。
一般来说，可以选择在后备厢门上方的适当位置进行安装。
在选定位置后，使用绝缘胶带或标记笔进行标记，以便后续操作。
3.拆卸后备厢门内饰板：使用螺丝刀或其他适用工具，将后备厢门内饰板进行拆卸。
一般情况下，饰板上会有几颗固定螺丝，将其拧下即可将饰板取下。
4.确定电动尾门的安装位置：根据前面所做的标记，在后备厢门上方找到电动尾门的安装位置。
使用钻头打孔，为电动尾门的安装螺丝提供固定的位置。
5.安装电动尾门套件：将电动尾门装配套件按照说明书中的要求进行安装。
根据套件提供的安装螺丝和安装孔，在指定位置上固定电动尾门套件。
确保套件的安装牢固，不会出现晃动或松动的现象。
6.连接电动尾门电源线：将电动尾门的电源线与车辆电池的正负极进行连接。
使用绝缘胶带或绝缘套管保护电源线，在连接过程中注意确保正确的连接顺序和稳固的连接状态。
7.通电测试和调试：完成电动尾门的安装后，将车辆电源恢复，并进行电动尾门的通电测试和调试。
测试过程中，需要确保电动尾门的开启和关闭正常，同时注意观察是否存在异常声音或其他异常情况。
8.安装后备厢门内饰板：在确认电动尾门安装正常后，将后备厢门内饰板进行安装。
将饰板按照原来拆卸的方式进行固定，确保饰板的安装牢固。
9.整理工作区域并清洁：完成安装后，将工作区域整理整齐并进行清洁。
清洁工作可以使用干净的布或者吸尘器进行，确保车内整洁。
通过以上步骤，可以完成17款指南者电动尾门的安装流程。
在进行安装时，建议遵循说明书中的操作步骤，并在需要时寻求专业人士的协助和指导，以确保安装的质量和稳定性。
