18款沃尔沃S90电动尾门装车流程图
后尾门护板安装方法
后尾门护板安装方法后尾门护板是安装在汽车后尾门上的一种保护装置，不仅可以有效地保护尾门不被刮擦和撞击，还能增加车辆的美观度。
下面将介绍一下后尾门护板的安装方法，希望对大家有所帮助。
准备材料和工具在安装后尾门护板之前，我们需要准备好以下材料和工具：- 后尾门护板- 清洁剂或洗车液- 干净的毛巾或纸巾- 螺丝刀- 钢丝刷- 电钻枪- 螺丝批- 螺丝确保准备的材料和工具完备后，我们可以开始进行后尾门护板的安装。
安装步骤1. 首先，使用清洁剂或洗车液将后尾门进行清洁，确保表面干净无尘。
然后，用干净的毛巾或纸巾将尾门表面擦干净。
2. 接下来，使用钢丝刷清理后尾门上的螺丝孔，并确保螺丝孔没有积尘或杂物。
这将确保后尾门护板可以完全贴合在尾门上。
3. 拿起后尾门护板，将其对准尾门上的螺丝孔。
确保护板的两侧对称平衡，与尾门的线条相适应。
4. 使用螺丝刀和螺丝批将后尾门护板固定在尾门上。
根据护板上的螺丝孔，选择适合的螺丝，并逐个将螺丝拧入螺丝孔内。
注意，拧紧螺丝时要适度，以免损坏护板或尾门。
5. 检查安装后的后尾门护板是否与尾门完全贴合，并且没有松动的地方。
如果发现有松动的地方，可以使用螺丝刀或电钻枪将螺丝再次拧紧。
6. 最后，用干净的毛巾或纸巾擦拭后尾门护板，确保其表面干净光滑。
这样不仅能增加车辆的美观度，还能保护后尾门护板不被污染或损坏。
结语安装后尾门护板可以为汽车增加一层保护，使尾门免受刮擦和撞击的损坏。
按照上述步骤进行安装，可以简单快捷地完成整个过程。
希望以上介绍对大家有所帮助，祝安装顺利！。
电动尾门原理
电动尾门原理电动尾门是指车辆尾部的行李厢门可以通过电动装置进行开启和关闭的功能。
电动尾门的原理是基于电动机和控制系统的配合，通过一系列的动力传输和控制装置，实现对尾门的自动操作。
下面将从电动尾门的原理入手，为大家详细介绍电动尾门的工作原理。
首先，电动尾门的核心部件是电动机。
电动机通过电能转化为机械能，驱动尾门的开启和关闭。
电动尾门的电动机通常安装在尾门的底部或侧面，通过传动装置将动力传递给尾门，从而实现尾门的自动运动。
电动机的选用和设计直接影响着电动尾门的性能和可靠性。
其次，电动尾门的控制系统起着至关重要的作用。
控制系统通过传感器感知车主的操作意图和车辆周围环境的情况，对电动尾门的运动进行精准控制。
控制系统还可以实现对电动尾门的速度、力度和停止位置的精确调节，以确保尾门的安全和便捷使用。
除此之外，电动尾门还包括一系列的安全保护装置。
例如，防夹功能可以在尾门关闭过程中，一旦检测到阻力超出设定范围，立即停止尾门的关闭动作，以避免夹伤行人或损坏物品。
此外，还有防夹手功能，当尾门关闭时，如果检测到有手部进入尾门关闭范围，也会自动停止关闭动作，确保行人的安全。
在实际使用中，电动尾门还可以配备一些智能功能，如尾门的高度可调节功能，可以根据车主的身高或停放场景的限制，自动调整尾门的开启高度；还可以通过遥控器、车内按钮或脚部感应器等方式实现对电动尾门的控制，提高了使用的便捷性和舒适性。
总的来说，电动尾门的原理是基于电动机、控制系统和安全保护装置的协同作用，实现对尾门的自动化操作。
它不仅提高了车辆的实用性和舒适性，还为车主带来了更加便捷和安全的使用体验。
随着汽车科技的不断发展，电动尾门的功能和性能也会不断提升，为人们的出行生活带来更多的便利和惊喜。
电动尾门开闭系统(轿车)
3.3 如图，将尾门按键线/转接线从支撑杆 管内引至尾门上，电源线从饰板内引 至中控驾驶位（搭铁线接线位置如图）
原车预留的尾 门按键槽位
5.1 拆下原车预留的尾门按键小盖板， 将尾门按键装入原车饰板预留的槽 位中，连接尾门按键线与尾门按键， 安装完成后测试尾门的各项功能， 确认无误后，复原各饰板
6. 饰板复原
安装前准备
根据我司的线束接线说明，接好各线束(注意地线位置)。 接线顺序：先连接各零部件线束，连接OK后再通电。 请勿在开机状态下，插拔已连接好的线束/附件，避免损坏主机。
装车后注意事项：
电动尾门安装结束后，需手工关闭激活系统后方可正常使用。 高度设置：在开门或关门过程中，当门运行到合适的高度位置，按一次 加装的尾门按键，使尾门暂停运行后，通过长按加装的尾门关闭按键3秒， 当出现嘀嘀的响声后，尾门系统记忆功能激活，关闭尾门后再次开启， 即可达到设定高度。
安装步骤
安装步骤
安装步骤
1. 拆原车尾门饰板
1.1 大众-迈腾外观（拆装前，先关闭原车尾 1.2 拆掉尾门饰板上的门锁胶套，如图 门，观察尾门两侧高低缝隙，确认原车状态OK） 用工具拆下箭头指示位置的两颗螺 丝后，拆下尾门大饰板
1.3 如图掰开锁扣饰板，用工具分别拆 除侧饰板箭头指示位置的固定螺钉
2. 拆车身左侧饰板/专用球头支架安装
加强板 球头螺钉
原车弹簧
用螺丝固定 用螺丝固定
原车球头
2.1 如箭头所示，拆掉锁扣饰板处固定 胶塞
2.2 拆掉左侧支撑杆处的塑胶固定板后 掰开侧饰板，取下原车弹簧
2.3 将加强板安装在图中指示位置并用 两颗螺钉进行固定，专用球头螺钉装上 垫片安装在加强板上(内侧的原车球头不拆)
3. 电动撑杆安装/专用拉锁组合安装/主线束布线/搭铁线接线

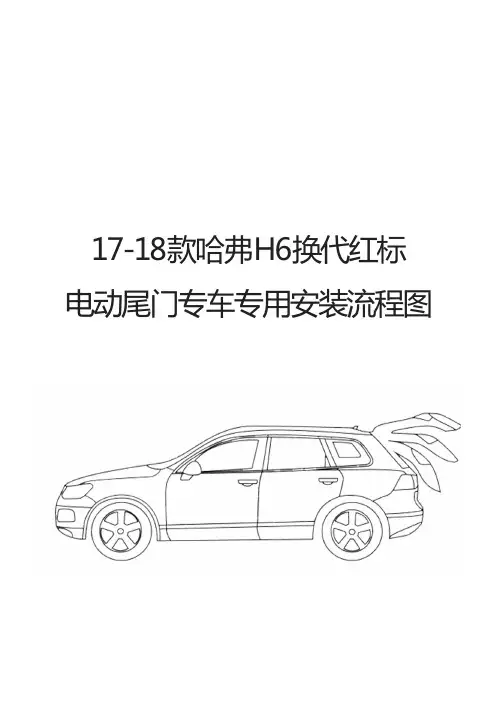

17-18款哈弗H6换代红标电动尾门装车流程图
10、布置CAN线、电源线、前按键线、电吸盒连接线时，要把所有线和插头以 最小的面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），且应在原车穿 线管槽里喷些表板蜡以方便穿线（具体布线位置请参考安装流程指引图）
1、安装完后，检查尾箱的密封胶条和装饰板是否装好， 以免影响车门关不到位
2、第一次运行电动尾门先按尾门按键关闭尾门，以便系 统初始化，然后再验证下遥控钥匙功能/前按键功能/高度 记忆功能/防夹功能
3、在车子打火与车窗车门全部关闭的状态下验证尾门是 否关闭到位
2、 取 下 尾 门 上 的 螺 丝 和 装 饰 板 ， 按 图 示 1 / 2 / 3 / 4拆 开 饰 板
3、 取 下 原 车 撑 杆 、 车 身 支 架 ， 换 上 我 司 车 身 支 架
4、 取 下 原 车 尾 门 球 钉 ， 换 上 我 司 尾 门 球 钉 ， 注 意 球 钉 要 加 上 垫 片 ， 如 图 所 示
1 0、 取 下 方 向 盘 上 的 螺 丝 和 装 饰 盖 ， 注 意螺丝的位置，如图所示
11、拔出方向盘上的CAN线插头与我司CAN 12、在如图位置用22MM的开孔器打孔装 线转接插头对插，注意原车CAN线插头的 上我司通用前按键 位置，如图所示
1 3、 取 下 原 车 锁 钩 ， 换 上 我 司 锁 钩 部 件，电吸盒固定在尾箱左侧，如图 所示
3、应确认汽车的电瓶是否有足够的电量，如电量不足，需启动发 动机一段时间，以保证安装好的电动尾门能正常运行
4、为防止拆装过程中对汽车座椅或内外饰件等造成破损划伤，安装人员应取下 身上所携带的金属物品及其它硬物
广汽丰田汽车有限公司 GAC TOYOTA MOTOR CO.,LTD. 电动尾门系统安装说明书
电动尾门系统安装说明书感谢惠购丰田产品*电动尾门系统*这本手册介绍了电动尾门系统的安装方法，安装之前请仔细阅读本手册适用车型2018款汉兰达（两驱精英版、豪华版，四驱精英版、豪华版、骑士版）目录一、安装注意事项 (1)二、构成零件清单 (2)三、安装工具 (2)四、接线概要 (3)五、更换尾门撑杆 (5)六、尾门部分拆装 (7)七、车身部分拆装 (11)八、车身侧走线 (20)九、尾门侧走线 (24)十、线束连接 (26)十一、接线夹使用步骤 (33)十二、安全警示标签粘贴 (34)十三、功能确认 (34)十四、注意 (35)一、安装注意事项承蒙购买电动尾门系统,深表感谢!本说明书叙述电动尾门系统的安装要领。
在安装前,请务必阅读本说明书,以便做到正确安装。
二、构成零件清单三、安装工具电工绝缘胶带套筒扳手、一字螺丝刀、十字螺丝刀、10mm 套筒、14mm 套筒Φ25开口钻美工刀斜口钳尖嘴钳翘板手工电钻四、接线概要1、系统部件流程2、系统线束示意注意：线束安装过程中，接线夹的使用方法在手册第35页查阅。
3、电动尾门COMBOX的安装电动尾门COMBOX的安装位置：如图所示，拆下尾门的内饰板。
找到电动尾门COMBOX安装位置，先将电动尾门COMBOX固定在安装支架上，再用螺栓将电动尾门COMBOX安装至尾上预留的COMBOX安装位置示意图，详细拆装步骤见下文。
4、电动尾门ECU的安装电动尾门ECU的安装位置：如图所示，拆下行李箱左侧的内饰板。
找到行李箱左侧ECU安装位置，先将行李箱左侧ECU固定在安装支架上，再用螺栓将电动尾门ECU安装至行李箱左侧预留的ECU安装位置示意图，详细拆装步骤见下文。
五、更换尾门撑杆1、拆气撑杆1将尾门开到全开状态，并做好支撑；以防止在拆卸气撑杆过程中，尾门向下掉落。
▲不做支撑，可能造成人身伤害！▲为安全起见，需一人支撑尾门，一人更换撑杆，完成两边的气撑杆拆卸后，再更换电撑杆！2用10mm套筒扳手松开气撑杆车身侧支架的两颗固定螺丝并移出。
s90 t8 recharge 快速指南说明书
清洁中央显示屏时，长按显示屏下面的实体主页按钮锁定触控功能。 短按主页按钮即可重新激活显示屏。
显示屏顶部的状态栏显示车内活动。左侧显示网络和连接信息，媒体 相关信息、时间与后台活动指示显示在右侧。
2.轻轻按下打开充电舱盖。 3.取下充电手柄护盖，然后将手柄一直推压至车辆的电源插座内。充
电电缆自动锁定至充电输入插座中，并且充电在 5 秒内开始。 4.适当放置充电手柄护盖，避免其接触到车辆，以防损坏漆面。
充电完成 1.用遥控钥匙的 按钮解锁车辆 4。充电完成。 2.按下充电手柄上的抑制器，然后从车辆拔下充电电缆。 3.关闭充电舱盖。 4.从插座拔下充电电缆。 5.将充电电缆放回行李箱右侧的储物舱内。
01
01
中央显示屏
您可在中央显示屏内执行设置并控制大多数功能。中央显示屏有三个 主要视图：主页视图、功能视图和应用视图。在主页视图左/右滑动可 转至功能视图和应用视图。还有一个顶部视图，您可通过向下拖动显 示屏顶部访问。
在顶部视图的设置 My Car 显示屏中选择主题，可更改中央显示 屏与驾驶员显示屏的外观。您还可在此处选择中央显示屏的亮/暗背 景。
S90
RECHARGE
QUICK GUIDE
VÄLKOMMEN!
本《快速指南》讲解了您的沃尔沃的一系列精选功能。更详细的车主信息可在车内以及通过应用程序和网站查询。
车辆中央显示屏 《车主手册》可在车辆的中央显示屏内通过顶部视图访问。
手机应用程序 《车主手册》还以智能手机和平板电脑应用程序 (Volvo Manual) 的形 式提供。应用程序还包含所选功能的视频教程。
沃尔沃S90电动尾门安装说明书
电动尾门（摆臂）安装说明书安装产品前请仔细阅读本安装说明书适配车型：智能电动尾门适配18+款沃尔沃S90（摆臂）产品编号：PW026559零件号：5002024版本：A/0电动尾门安装注意事项：1、为了安全和确保产品正常使用，由销售本产品的专业工作人员或经过培训人员安装，切勿私自拆卸本机，以免造成本产品损坏及事故发生；2、装车前的注意事项：1）与客户沟通：咨询车主尾门是否加装过或改装过，如加装尾灯罩/装饰板/音响等使原车尾门增加重量超过2KG，则不能安装该产品；2）启动发动机，检查并确保：汽车各仪表盘针指显示正常及无故障报警，车内门边开关、遥控钥匙按键灵敏并正常使用，尾门开、关状态能在仪表盘上显示等，如发现有异常及时告知客户；3）保持发动机开启一段时间，确保电瓶有电以便保证电动尾门能够运行；4）关闭发动机，检查并确保：汽车内、外表面完好，原车尾门无左右缝隙大小、高低台阶；5）检查并确保该套电动尾门配件清单的种类、数量齐全；6）安装人员取下身上所携带的金属物品等硬物；3、装车中的注意事项：1）拆下的汽车组件一定要保管好，对可能刮花原车的地方采用贴美纹纸、隔珍珠棉等方式进行保护；2）穿线时，防止尾门/原车线束被划破出现短路的潜在风险；连接线路时，连接头一定要做好绝缘并预留一定的活动空间；各部件需固定牢固；3）安装拉线电动尾门的连接档块时，确保能自由活动；4）连线顺序：各部件先连接，再连常电，最后插ECU（先大后小）；4、汽车的清洁、整理：1）安装过程留下的杂物及时处理，不要留在车内；2）对汽车内饰、外观有弄脏的，用干净的布清洁干净；5、汽车启动状态下，请勿插拔各连接部件的接头，以免插拔时损坏原车或部件。
安装说明书免责声明：1、本安装说明书的图片有可能与实物不一致，但安装方法一致；2、非专业人员或未经培训人员安装的，且未按本安装说明书要求、步骤安装的，出现异常或事故，本公司不负任何责任；本安装说明书最终解释权归广东东箭汽车科技股份有限公司；电动尾门配件清单：量号量1 ○2 11 ○4 111 ○2 11 ○4 11 ○2 11 ○4 11 ○6 11 ○2 31 ○4 51 ○6 1电动尾门安装工具清单：1○11 ○ 14○8 32○10 21安装步骤一：拆装门锁1.2掀开原车尾箱盖板 后踏盖上有一个小灯和一个传感器信号接线，可先抬起后踏盖脱离钣金, 然后拆下这两个连接线首先把我司小后踏盖与门锁组安装好，箭头的卡扣连接好 1.11我司小后踏盖拆下原车锁扣1.4把门锁组装在原车上，用原车螺栓复原安装，1.5门锁驱动盒，安装好后需隐藏1.6驱动盒按图示装入消音盒1.7装好合上，把拉线露出外面1.8把包装好的驱动盒安装在如图空旷位置，需固定好，防止行车时松动1.1拆下后踏盖上固定螺丝，双手把后踏盖从底处轻轻搬起，拆下原车尾箱盖板，左侧盖板取下后踏盖安装步骤二：安装支架 、气撑杆1.9拉线固定好，防止干涉把原先拔下线插头先安装回去，原车插头放大示意图原车插头需复原安装最后还原安装后踏盖2.1把左边内侧装饰件拆下，并妥善保管好，后续还原安装,注意防止尾门掉下2.2 图中画圈的3个孔是支架的安装孔。
汽车电动尾门安装方法
汽车电动尾门安装方法汽车电动尾门的安装方法可以分为以下几个步骤：1. 准备工作：首先，确定要安装电动尾门的汽车型号，并购买对应的电动尾门套件。
确保套件包括电动尾门电机、控制器、电线等必要的零配件。
然后，准备好所需的工具，例如扳手、螺丝刀、电钻等。
2. 拆卸后备箱内饰：打开汽车后备箱，检查内饰面板上是否有螺丝、卡扣等固定装置。
使用相应的工具将这些固定装置拆卸下来，然后将内饰面板从后备箱内部取下。
3. 安装电动尾门电机：根据电动尾门套件的说明书，找到电动尾门电机的安装位置。
通常情况下，电动尾门电机会安装在后备箱内饰板的上方。
使用电钻和螺丝刀将电动尾门电机安装在合适的位置上，并确保固定牢固。
4. 铺设电线：将电动尾门电机的电线从电动尾门电机的安装位置穿过后备箱内饰板，然后将其沿着汽车的线路走向铺设。
在铺设电线的过程中，考虑到电线的布线路径应该尽量隐藏，以保持整体的美观性。
同时，确保电线与汽车的其他零部件没有直接接触，以防止潜在的短路风险。
5. 安装电动尾门控制器：将电动尾门套件中的控制器安装在合适的位置上。
通常情况下，控制器会安装在后备箱内饰板的侧壁或顶部区域。
使用螺丝等固定装置将控制器牢固固定，并确保安装位置合适。
6. 连接电线：将电动尾门电机的电线接入电动尾门控制器相应的接口上。
根据电动尾门套件的说明书，找到相应的接口位置，并将电线插入其中。
确保电线的连接牢固，并注意接线的正确性，以防止错误操作导致的故障。
7. 测试功能：在安装完所有电子零部件后，将电动尾门套件的电源线接入车辆电源，并启动汽车的电源系统。
然后，按下配备的遥控器上的开关按钮，测试电动尾门的开关功能。
确保电动尾门可以顺利开启和关闭，且开合速度适中。
同时，观察电动尾门的运行是否平稳，避免出现异响或摩擦等异常情况。
8. 安装后备箱内饰：在测试完毕后，将之前拆卸下来的后备箱内饰重新安装回原位。
使用相应的工具将内饰固定牢固，并检查是否有松动或不平整的情况。
途锐电动尾门安装方法
途锐电动尾门安装方法
1. 首先，根据车型和尾门型号，选择适合的电动尾门装置。
2. 在安装前需要检查车辆的电路和电池，确保电量充足。
3. 着手安装电动尾门的主支架，其位置可能需要依据车型和尾门型号进行调整，要求支架位置最大程度地利用车辆原有结构，以防影响车辆美观和安全。
4. 板件固定支架上。
适当减轻电动尾门的重量，提高安装的可靠性。
5. 根据操作说明书链接电源，连接导线至电池正负极，将控制盒固定在车内，或安装远控模块，这些重要的配件一定要和主支架位置充分配合，避免影响车辆原有结构。
6. 对安装的每个关键部件进行测试，以确保它们能够运作正常，测试的要点包括：控制盒，电缆和电机。
测试时可以依据配件说明书来检验部件的功能和操作流程，如无法使用，需要检查相关配件是否涉及损坏或则电路问题。
7. 完成上述步骤后，将整个尾门与支架进行连接，并进行检查以确保安装的稳定性。
8. 进行最终的测试，测试电动尾门的所有控制器是否正常，检查尾门的打开和
关闭是否平稳无误，再次确认所有部件工作正常之后，方可将尾门安装完毕。
电动后尾门的操作方法
电动后尾门的操作方法电动后尾门一般是指车辆后部的尾门由电力驱动进行开闭。
与传统的手动开闭方式相比，电动后尾门具有更加便捷和智能的特点。
下面将详细介绍电动后尾门的操作方法。
一、开启电动后尾门1. 使用车钥匙或遥控器：大多数车辆的电动后尾门都可以使用车钥匙或遥控器进行开启。
通过按下遥控器的“尾门”按钮或车钥匙上的开启按钮，电动后尾门会自动打开。
2. 使用车内按钮：车辆内部配有控制电动后尾门的按钮。
可以在驾驶位或前排乘客位上找到按钮，通过按下按钮即可打开尾门。
3. 使用脚部感应：一些高配车型的电动后尾门上配有脚部感应装置。
只需将脚及电动后尾门下方，感应装置会检测到并自动打开尾门。
二、关闭电动后尾门1. 使用车钥匙或遥控器：按下遥控器上的“尾门”按钮或车钥匙上的关闭按钮，电动后尾门会自动关闭。
通常在尾门关闭后，车辆会发出“滴滴”声提示关闭完成。
2. 使用车内按钮：在车内按下控制电动后尾门的按钮即可关闭尾门。
通常在尾门关闭后，车辆内部的指示灯也会相应变化，告知尾门已关闭。
3. 使用尾门内部按钮：有的车型在尾门内部也设置了关闭按钮。
打开尾门后，可以找到尾门内部的关闭按钮，通过按下该按钮来关闭尾门。
三、其他操作注意事项1. 防夹功能：电动后尾门上一般都配备了防夹功能，可以在尾门行驶时检测到阻力，自动停止或反向运动，避免夹住行人或损坏物品。
2. 手动操作：一些情况下，如车辆电瓶没电或发生故障时，可以使用紧急开闭装置手动操作电动后尾门。
具体操作方法可以参考车辆使用说明书。
3. 自动设置高度：一些车型的电动后尾门在关闭时可以自动设置高度，以适应使用者的身高。
可以通过前排乘客位的按钮或车内多媒体系统进行设置。
总结：电动后尾门是现代汽车的一项智能化配置，为车主带来了很大的方便性。
通过车钥匙、遥控器、车内按钮等操作方式，可以轻松实现开闭电动后尾门的操作。
在操作过程中，需要注意防夹功能、手动操作和自动设置高度等事项。
为了保证安全，还要注意在使用电动后尾门时，注意周围行人和障碍物，避免造成事故。
电动尾门使用方法
电动尾门使用方法
电动尾门是现代汽车的一个重要的智能化配置之一，它使得车主们能
够快捷高效地打开、关闭车尾，无需手动操作，同时也减轻了人体负担，提高了驾驶的舒适性和便利性。
下面我将为大家介绍电动尾门的
使用方法及注意事项。
1. 使用方法：
1）车钥匙遥控开启：当你按下遥控钥匙中的开启尾门按钮时，车尾会自动上升，只需将你要放置的物品放入车尾即可。
2）车内按键开启：车内有专门的尾门按键，可以按下按钮去打开尾门。
3）脚部感应式开启：部分汽车配备了脚部感应式尾门，只需踩下后车杆下方的感应区域，就可以自动开启尾门。
4）手动操作：当电动尾门遇到电路或电源故障无法开启或需要进行维护时，也可以选择手动操作。
如何手动操作，请参照汽车的说明书上
的操作指南操作。
2. 注意事项：
1）车门前方及车尾应保持安全距离，在自动开启或关闭过程中，需要确保周围无障碍物及人员，以免意外事故的发生。
2）使用过程中请注意车门及车头、车尾的平衡，不要将超重物品放到车尾，以免车尾失衡，损坏电动尾门的启闭机构。
3）如需手动操作，请确定车门及车尾周围无障碍物及人员，以免因操作不当引起意外伤害。
4）定期清理尾门的密封条，保持清洁、防止灰尘和水分进入车厢影响乘坐舒适性和电动尾门的正常使用。
5）建议定期检查后备箱承重杆、主弹簧以及尾门线圈，确保电动尾门的可靠性和安全性。
总之，电动尾门的使用是一件方便的事情，但在使用时也需要注意安全、保养以及维护等方面的问题。
只有做到安全合理使用，才能真正达到对车主生活的便利化。
18款沃尔沃S90电动尾门装车流程图
18款沃尔沃S90电动尾门专车专用安装流程图安装注意事项1、为了确保本产品安装后能正常使用，应由相关专业人员或经过培训的人员去安装本产品；切勿私自拆御本产品，以免造成产品损坏及其它事故的发生2、装车前首先应向车主确认本车的尾门是否有改装或维修过，同时需检查原车的仪表是否有故障码显示，检查好车内门边开关、天窗开关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现象及原车尾门左、右边的缝隙大小和高低平整度（所有的这些检查工作对于电动尾门安装后和安装前的对比很重要），如有异常应及时告知客户3、应确认汽车的电瓶是否有足够的电量，如电量不足，需启动发动机一段时间，以保证安装好的电动尾门能正常运行4、为防止拆装过程中对汽车座椅或内外饰件等造成破损划伤，安装人员应取下身上所携带的金属物品及其它硬物5、安装过程中可采用贴美纹胶纸或铺毛巾等方式对所接触到原车的区域进行保护，以免刮花汽车内外饰件；对拆卸下来的汽车组件要放好，布线和接线时一定要做好线路的绝缘保护，且不能干涉及影响其它部件的正常使用6、安装车身支架时要把原车螺丝换成我司所配的平头螺丝，否则会造成尾门关不到位或掉杆子（具体参考安装流程）7、撑杆装到原车球钉后要注意把球头帽上的卡簧压到位，否则会引起掉杆子(最好是用点力把撑杆往外拉看撑杆是否会松脱，如果有松脱现象说明卡簧没卡到位） 8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电，同时不能影响原车其它功能的正常使用，地线的位置应保障良好的回路（请按照我司的安装流程操作）9、布撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，同时应把车门适当拉低点以保证钻头与打孔位垂直，否则在打孔过程中可能会引起钻头偏位，把孔周边的地方搞花10、布置CAN线、电源线、前按键线、电吸盒连接线时，要把所有线和插头以最小的面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），且应在原车穿线管槽里喷些表板蜡以方便穿线（具体布线位置请参考安装流程指引图）11、请勿在开机状态下插拨已连接好的相关引线，以免插拨时损坏主机或其它配件以上内容如有更改，恕不另行通知，最终解释权归本公司所有接线示意图口转接线制转接线键转接线电动拉锁转接线右杆左杆电源线B +电源取电器1、原车尾箱效果图2、按图示1/2/3步骤，拆下尾门上的装饰条和装饰板，注意螺丝和卡扣如图所示3、拔出原车锁头后面的插头，与我司后按键通讯线的转接插座对插，如图所示4、沿尾箱右侧力臂走后按键通讯线至5、取下原车弹簧，如图所示尾箱右侧，如图所示6、在右力臂柱上装上我司尾门支架，如图所示轻松驾驭我的后备箱7、在尾箱右侧装上我司车身支架，如图所示18款沃尔沃S90电动尾门装车流程图8、装上我司的L杆，注意球头帽的卡簧要卡到位，否则会脱杆，如图所示9、取下原车锁钩，装上我司锁钩部件，把电吸盒固定在尾箱右侧，如图所示11、在尾箱右侧固定好控制盒并插好连接线，如图所示10、在尾箱左侧找到原车电瓶，把我司电源线、地线分别接在原车电瓶的正、负极上，如图所示12、在尾箱右侧接上我司CAN 线，把我司CAN-H 线夹到紫白色线上，CAN-L 线夹到紫绿色线上，如图所示13，在尾门装饰板右侧装上我司专用后按键，如图所示14、前按键用原车前按键，长按开启尾门，注意前按键只能开尾门不能关尾门，如图所示15、安装好后效果图18款沃尔沃S90遥控钥匙开启尾门方式:按3下遥控解锁键开尾门，按3下遥控解锁键关尾门。
18款领克02电动尾门装车流程图
6、把原车锁头后插头拔出与我司后按键通讯转接线对插，如图所示
7、把我司尾门开关检测线（紫色线）夹到原车尾门开关插座 的灰紫色线上，如图所示
8、把CAN线、前按键线与电吸盒连接线分别走至方向盘左侧 和尾箱左侧，电源线走至驾驶室座椅下，如图所示
9、在驾驶室座椅下面找到原车保险盒，如图所示
10、把我司取电器插在保险盒的第三排第四个空位置上，注意取电 器方向，如图所示
6、安装车身支架时要把原车螺丝换成我司所配的平头螺丝，否则会造成尾门关 不到位或掉杆子（具体参考安装流程）
7、撑杆装到原车球钉后要注意把球头帽上的卡簧压到位，否则会引起掉杆子(最 好是用点力把撑杆往外拉看撑杆是否会松脱，如果有松脱现象说明卡簧没卡到位）
8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电，同时不能影响 原车其它功能的正常使用，地线的位置应保障良好的回路（请按照我司的安装流程 操作）
9、布撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，同时应把 车门适当拉低点以保证钻头与打孔位垂直，否则在打孔过程中可能会引起钻头偏 位，把孔周边的地方搞花
10、布置CAN线、电源线、前按键线、电吸盒连接线时，要把所有线和插头以 最小的面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），且应在原车穿 线管槽里喷些表板蜡以方便穿线（具体布线位置请参考安装流程指引图）
18款领克02电动尾门 上电吸安装流程图
安装注意事项
1、为了确保本产品安装后能正常使用，应由相关专业人员或经过培训的人员去 安装本产品；切勿私自拆御本产品，以免造成产品损坏及其它事故的发生
2、装车前首先应向车主确认本车的尾门是否有改装或维修过，同时需检查原车 的仪表是否有故障码显示，检查好车内门边开关、天窗开关、遥控钥匙按键是否正 常，然后检查汽车内外表面有无刮花现象及原车尾门左、右边的缝隙大小和高低平 整度（所有的这些检查工作对于电动尾门安装后和安装前的对比很重要），如有异 常应及时告知客户
奉上改装电动尾门的干货,方法竟如此简单
奉上改装电动尾门的干货，方法竟如此简单
汽车电动尾门作为汽车后市场的一款新的产品，经常会使人产生一种误解—“认为这个产品是汽车尾门的一种”。
但其实，它是一种让尾门自动开闭的装置，也是一套智能化与自动化的系统方案。
而改装汽车电动尾门的方法也很简单。
改装的汽车电动尾门为例，介绍改装的具体步骤。
第一步是换上电动尾门的电撑杆
第二步是安装电动尾门控制器
第三步是联线取电
完成这三个步骤，安装就基本完成了。
是不是看起来很简单呢?其实具体安装过程中还有很多细节可以挖掘，在这里先不做考究。
而看似简单的汽车电动尾门产品特征却很丰富，比如有手自一体，异常警示的常规功能、有一脚踢感应，高度调节的智慧功能、有德国进口电机，静音设计的材质工艺。
产品既有惊艳的外观，又能给用户带感的体验，兼具实用与艺术感。
加装电动尾门.ppt
将线束①与尾门左侧替换 线束的T6i 插头(下图)的 T6i/4针脚引线连接
线束①是尾门控制单元供电线束
尾箱盖开关照明线路
将替换到尾门左侧线束的T6i/6红灰色线和 T10p/10的红灰色线连接在一起
尾门控制单元CAN通讯线路T6i/1与T6i/2
1.对带免钥匙进入/起动许 可系统的车辆,先在自诊断 里进网关里将尾门单元改成 已设码. 2.再进自诊断对将舒适系统 进行编码 第七位的00改为10 第十位的30改为20 第十三的00改为01 3.对尾门单元进行基本设置
对不带免钥匙系统舒适系统的匹配操作
• 更换新的带免钥匙系统舒适单 元后 • 1.先对防盗进行匹配. • 2.对网关进行在线解除部件保 护 • 3.对网关进行在线编码 • 4.进地址05防盗单元在线编码 • 5.进地址46舒适单元在线骗码 • 6.对地址46舒适单元在线参数 化 • 7.对尾门单元进行基本设置 • 注:如不能对舒适单元进行在线 编码,可进自诊断手动设码.
左后D柱内T6i接头增加四根线
在仪表左侧SC保险盒 增加SC23号保险丝
增加T6i/6针脚,将此针 脚与尾门照明灯线路 供电线连接即可
增加 T6i/4 针脚, 此针脚 与 SC23 保险丝 连接
增加T6i/1与T6i/2两针 脚,此为舒适CAN网络 连接线
仪表右侧保险丝电源线加装
拆开仪表右侧保险丝盒，在23号保险丝 位置加装针脚及线束①， 并将线束隐藏在饰板内连接至行 李箱左侧饰板的尾门线束插头T6i/4位置
舒适系统中央控制单元 -J393此为T17C接头,加装#2与#4 插脚引线至接头T17h中#15 与#16相连，连接时需注意 两端对应
途锐电动尾门施工方案
途锐电动尾门施工方案1. 简介途锐是一款豪华运动型SUV，具有出色的越野性能和豪华车型的舒适性。
然而，许多途锐车主在使用过程中可能会遇到一个共同的问题：尾门开启不方便。
为了解决这个问题，我们提供了一个电动尾门的施工方案。
2. 材料准备在开始施工之前，我们需要准备以下几种材料：•电动尾门升降装置•电源线•开关按钮•配件固定螺丝3. 施工步骤步骤1：准备工作首先，我们需要确定途锐车辆的尾门结构。
通常，途锐的尾门由内外两层组成，我们需要在内层进行安装。
步骤2：拆卸内层尾门板使用螺丝刀和其他必要的工具，小心地拆卸内层尾门板。
请确保不要损坏任何零部件。
步骤3：安装电动尾门升降装置将电动尾门升降装置固定在内层尾门板上。
使用配件固定螺丝将装置牢固地固定在位。
步骤4：安装电源线将电源线从途锐车辆内部引出。
找到一个适当的位置将电源线连接到电动尾门升降装置上。
请确保电线安全可靠，避免短路或其他安全问题。
步骤5：安装开关按钮选择一个合适的位置，在途锐车辆的驾驶舱中安装开关按钮。
将开关按钮与电源线连接，确保开关按钮能够控制电动尾门的升降。
步骤6：测试电动尾门在完成安装后，测试电动尾门是否正常工作。
通过按下开关按钮，观察尾门是否可以顺利升起和降下。
4. 使用注意事项在使用途锐的电动尾门时，请注意以下几点：•请确保车辆在停车状态下使用电动尾门功能。
•在使用尾门升降时，请注意周围的安全情况，避免伤害到自己或他人。
•定期检查电动尾门的工作状态，确保其正常工作。
•若出现异常情况或故障，请及时联系专业的汽车维修人员进行检修和维修。
5. 总结通过本文档，我们提供了一个途锐电动尾门的施工方案。
通过安装电动尾门升降装置、电源线和开关按钮，可以方便地控制途锐的尾门升降。
然而，在使用过程中，请始终注意安全，并请确保安装和操作由专业的汽车维修人员完成，以避免任何不必要的事故发生。
汽车电动尾门的工作原理
汽车电动尾门的工作原理 Revised by Jack on December 14,2020
汽车电动尾门的工作原理
接过最多的改车订单就是加装导航模块和电动尾门这两种。
而最近一年明显感觉电动尾门逐渐变多，导航模块逐渐变少，毕竟现在的车越来越多的会原配导航。
而电动尾门则依然很少有全系标配，都是需要中配甚至顶配版本才会配有电动尾门。
所以随着电动尾门的普及越来越多车主到店里来改装尾门。
尤其是女车主，毕竟改装电动尾门最大的作用就是更加方便。
今天来给大家说说电动尾门的工作原理：
首先，因为轿车和SUV的尾门箱盖重量是不一样的，所以有产生了两种分类，分别是：SUV 双杆和轿车单杆。
而一个质量好的电动尾门的马达，减速器，承重弹簧，传动丝杆，等核心部件都会有质量保证的，一般要是有研发实力的厂家生产，以此保证整个产品各个部件的材质、生产工艺和品质控制等方面都符合整车前装要求。
所以大家在选择改装电动尾门的时候切勿贪图小便宜，要找当地信得过的车行或者相熟的修车师傅。
因为如果买到不合格的电动尾门，那么不耐用是另外一回事，最重要的是
一是不耐用，二是安全问题得不到保证。
一个合格的电动尾门在关闭尾门时会通过传感器检测障碍物，如果电动尾门开启或关闭过程中碰到障碍物，门会向反方向运动，有效防止夹伤儿童或损坏车辆。
而一个不合格的可能不具备这类智能防夹功能，容易造成事故发生。
我这次装的是门博士电动尾门。
除了无损安装，我还比较喜欢这款电动尾门的运行效果，十分静音。
好了，这次的介绍就先写到这里，希望大家都能让自己的爱车越爱越完美。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18款沃尔沃S90电动尾门专车专用安装流程图
安装注意事项
1、为了确保本产品安装后能正常使用，应由相关专业人员或经过培训的人员去安装本产品；切勿私自拆御本产品，以免造成产品损坏及其它事故的发生
2、装车前首先应向车主确认本车的尾门是否有改装或维修过，同时需检查原车的仪表是否有故障码显示，检查好车内门边开关、天窗开关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现象及原车尾门左、右边的缝隙大小和高低平整度（所有的这些检查工作对于电动尾门安装后和安装前的对比很重要），如有异常应及时告知客户
3、应确认汽车的电瓶是否有足够的电量，如电量不足，需启动发
动机一段时间，以保证安装好的电动尾门能正常运行
4、为防止拆装过程中对汽车座椅或内外饰件等造成破损划伤，安装人员应取下身上所携带的金属物品及其它硬物
5、安装过程中可采用贴美纹胶纸或铺毛巾等方式对所接触到原车的区域进行保护，以免刮花汽车内外饰件；对拆卸下来的汽车组件要放好，布线和接线时一定要做好线路的绝缘保护，且不能干涉及影响其它部件的正常使用
6、安装车身支架时要把原车螺丝换成我司所配的平头螺丝，否则会造成尾门关不到位或掉杆子（具体参考安装流程）
7、撑杆装到原车球钉后要注意把球头帽上的卡簧压到位，否则会引起掉杆子(最好是用点力把撑杆往外拉看撑杆是否会松脱，如果有松脱现象说明卡簧没卡到位） 8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电，同时不能影响原车其它功能的正常使用，地线的位置应保障良好的回路（请按照我司的安装流程操作）
9、布撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，同时应把车门适当拉低点以保证钻头与打孔位垂直，否则在打孔过程中可能会引起钻头偏位，把孔周边的地方搞花
10、布置CAN线、电源线、前按键线、电吸盒连接线时，要把所有线和插头以最小的面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），且应在原车穿线管槽里喷些表板蜡以方便穿线（具体布线位置请参考安装流程指引图）
11、请勿在开机状态下插拨已连接好的相关引线，以免插拨时损坏主机或其它配件
以上内容如有更改，恕不另行通知，最终解释权归本公司所有
接线示意图
口转接线
制转接线
键转接线
电动拉锁转接线
右杆左杆
电源线
B +电源取电器
1、原车尾箱效果图
2、按图示1/2/3步骤，拆下尾门上的装饰
条和装饰板，注意螺丝和卡扣如图所示
3、拔出原车锁头后面的插头，与我司后按键通讯线的转接插座对插，如图所示
4、沿尾箱右侧力臂走后按键通讯线至
5、取下原车弹簧，如图所示尾箱右侧，如图所示
6、在右力臂柱上装上我司尾门支架，如图所示
轻松驾驭我的后备箱
7、在尾箱右侧装上我司车身支架，如图所示
18款沃尔沃S90
电动尾门装车流程图
8、装上我司的L杆，注意球头帽的卡簧要卡到位，否则会脱杆，如图所示9、取下原车锁钩，装上我司锁钩部件，把电吸盒固定在尾箱右侧，如图所示
11、在尾箱右侧固定好控制盒并插好连接线，如图所示
10、在尾箱左侧找到原车电瓶，把我司电源线、地线分别接在原车电瓶的正、负极上，如图所示
12、在尾箱右侧接上我司CAN 线，把我司CAN-H 线夹到紫白色线上，CAN-L 线夹到紫绿色线上，如图所示
13，在尾门装饰板右侧装上我司专用后按键，如图所示
14、前按键用原车前按键，长按开启尾门，注意前按键只能开尾门不能关尾门，如图所示
15、安装好后效果图
18款沃尔沃S90遥控钥匙开启尾门方式:按3下遥控解锁键开尾门，按3下遥控解锁键关尾门。
（注意每按一下间隔一秒）
电动尾门安装后测试指引
1、安装完后，检查尾箱的密封胶条和装饰板是否装好，以免影响车门关不到位
2、第一次运行电动尾门先按尾门按键关闭尾门，以便系统初始化，然后再验证下遥控钥匙功能/前按键功能/高度
记忆功能/防夹功能
3、在车子打火与车窗车门全部关闭的状态下验证尾门是否关闭到位。
