第一章系统概述

JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式，也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型，每回路的容量：127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点

1．两总线无极性，采用地址编码技术。整个系统只用几根总线，建筑物布线极其简单，布线路径及方式任意(可以是树枝状，也可以是环状)，且不分先后顺序，提高了布线可靠性，

也便于穿线施工和线路维修，并可大大降低工程造价。

2．液晶中文界面，全部采用汉字显示。各种操作以菜单形式给出提示，显示内容一目了然，用起来清楚、直观，实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。 LN2100光电感烟探测器和LN2110电子感温探测器检测的是

模拟量信号，微处理器通过软件对所测的模拟量信号进行监视及分析，从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿，保证火灾报警的可靠性。

4. 黑匣子功能。控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及

停止等信息。

5．极强的抗干扰能力。控制器无论是硬件还是软件都有极好的抗干扰措施，控制器能在电磁干扰强的环境使用。

6．无主从组网方式。可以多台控制器连接组网，组网的控制器之间不分主机和分机，一台控制器报警可以同时在其它控制器得到反应。从而可以组成非常大的报警系统。

7．超强的系统容量。单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。总线单回路容量: 127个报警点+64个联动点+15台火灾显示盘。同时可实现控制器多台组网运行, 数量最多可达31台，基本能满足用户各种需求。

8．现场联动逻辑编程技术。可以实现单台控制器的任意逻辑编程，编程简单方便。

9．巡检速度快(2.8秒)。控制器对所有现场部件巡检一遍的时间很短，为火灾报警、灭火赢得宝贵的时间。

10．控制器曲线屏幕动态显示，可以随时查看每个探测点的火灾参数变化。

11．具有很强的配套能力，可以配接灭火控制盘、CRT显示系统等。

系统组成：

JBF-11S 型通用火灾报警控制器组成的报警系统如图1.1所示，在JBF-11S 系统中，现场部件

或设备，总线L1 、L2是必须接入的，但VG 两电源线是视其不同类型、用途而有不同接法的。

✧ JBF-LN2100智能光电感烟探测器，可无极性地接在L1、L2两总线上。

✧ JBF-LN2110智能感温探测器，可无极性的接在L1、L2两总线上。

✧ JBF-101F 手动报警按钮与探测器一样，可以无极性地接在L1,L2两总线上。并且还有

一组触点输出，可联动其他设备（如声光报警部件等）。

✧ JBF-131F 输入模块接在L1、L2上，不分极性。

✧ JBF-141F 输出模块接在L1、L2上。

✧ JBF-151F/D 楼层显示器接L1、L2、V 、G 上，L1、L2接法不分极性，V 、G 是供电电源，

不可反接。

✧ JBF-171F 隔离模块的2个端子与控制器相连，另两个端子与探测器相连或与下一级隔

离模块相连。

V G 171F 隔离模块

LN2100 LN2110 151F/D 101F 131F 141F 非编址

探测器 探测器 楼层 手报 输入 输出 探测器

显示器 按钮 模块 模块 输入模块

图1.1 回路中各类设备的连接

多台控制器可以组网形成更大的报警系统

…… N<31

技术特性:

线 制：两总线，无极性；

部件容量：每回路127个探测部件，64个联动控制部件，15个显示部件；

巡检周期：2.8秒；

长线距离：1200米；

环境温度: -10℃～+50℃;

环境湿度: ≤95%

外接电源: AC220V 50HZ

备用电源：DC24V 7.0Ah

外型尺寸：860mm 560mm 140mm

第二章 结 构

JBF-11S 控制器 JBF-11S （1） JBF-11S （2） JBF-11S

（N ）

控制器组成：

JBF-11S型火灾报警联动控制器采用最新型分布式拼装结构，由报警板、报警回路板、联动控

制、总线联动操作板、电源板五大部分组成。其中报警回路板可以根据用户需要作单回路、两回路、

四回路、八回路甚至更多回路数的调整，以满足具体工程的需要，既方便用户，又节省费用。

控制器结构：

JBF-11S型火灾报警联动控制器外形图

560mm 140mm 450mm

控

制

器

安

860 装564mm

尺

寸

图

`

壁挂式结构的JBF-11S外形安装尺寸：

图2.1

显示面板盘概貌(壁挂) 图2.2

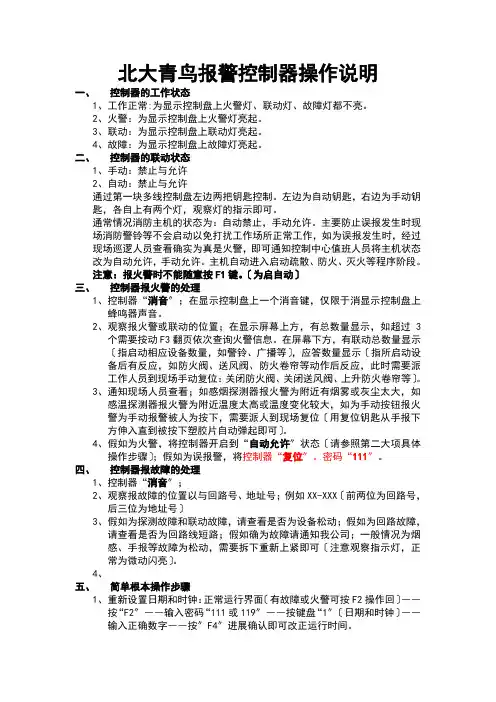

第三章功能

基本功能：

➢火灾报警

本系统所接的探测部件感知了火灾参数、启动手动报警按钮、输入模块所配接的设备发出了相应动作等情况，都将在JBF-11S控制器中产生火灾报警。报警时“火警”灯亮，并有火警声响（救火车声响），在液晶屏上显示首次火警、火警总数及后续火警信息。如果联动关系满足，且处于自动允许状态，联动控制输出。

➢故障报警

为了保证火灾报警的可靠性（避免漏报），在系统正常运行时，主控单元不断对现场所有的部件与设备（包括其内部元器件）、报警总线、控制器内部的关键电路及电源进行检测，一旦有异常立即报警。报警时，“故障”灯亮，并有故障音响（救护车声响），显示屏自动切换到故障显示，显示报警相关信息。

➢火警优先

系统具有火警优先功能，即当系统存在故障的情况下出现了火警，则系统由报故障状态自动转变为报火警，而当火警被清除后又自动报出原有故障。

当系统存在某些故障而又未被修复后时，会影响火警优先功能，这在应用中应注意到：

1. 当本部位探测器损坏后部位出现火警

2. 总线部分故障（如总线开路或短路等）

➢实时时钟

实时时钟包含有年、月、日、时、分、秒。DS12887实时时钟芯片在火警、故障或关机情况下仍能正常走时，控制器能准确记录各种报警时间。

➢自动打印（可配置）

当有火警、部位故障或有联动时，打印机将自动打印记录火警、故障或联动的地址号，同显示地址号一致，并打印出故障、火警、联动的月、日、时、分。

➢检查

该功能可以检查控制器硬件及现场部件，最后将硬件检查结果、现场部件的正常部位总数、故障部位总数、火警部位总数全部显示于显示屏。

➢部位的隔离与开放

系统运行过程中，已被开放的部位其部件发生损坏后，在更新部件之前可进行隔离，在更新部件之后将其开放。

被隔离的部位如果安装在现场则该部件不起作用，被开放的部位如果未安装现场部件则将报出该部位故障。只要系统中有部位被隔离了，面板上的隔离指示灯常亮。

➢显示被隔离的部位

在系统运行中，已开放的部位在其部件出现事故后，为了维持整个系统正常运行，应将该部位隔离。但应能显示出被隔离的部位，以便人工监视该部位的火情并及时更换新部件。

被隔离的地址不再报火警或故障，有隔离时，面板隔离指示灯亮，部位的隔离方法见6.2.3,用户可以随时查询被隔离的部位号，查询方法见6.3.3。

➢显示部位的模拟量曲线
