工程训练智能小车方案摘要本文针对工程训练智能小车进行了深入研究和探讨，提出了一种全面的方案。
本方案以Arduino为控制器，搭建了一套完整的硬件和软件系统，实现了智能小车的自动避障、跟随和遥控等功能。
在此基础上，通过实验和分析，验证了方案的可行性和稳定性。
本方案能够有效提高工程训练中学生的实践能力和动手能力，为智能车领域的研究和应用提供了一种有效的技术方案。
关键词：智能小车；Arduino；避障；跟随；遥控一、场景与背景随着科技的飞速发展，智能车已经成为了当今世界的热点话题之一。
智能车广泛应用于物流、仓储、餐饮、医疗等领域，市场前景广阔，而对于各类工程领域的专业学生来说，对智能车的研发也是一项很好的训练。
在学习和研究智能车的过程中，不仅能够提高学生的动手能力和创新能力，更能够提高学生的工程实践能力，是一项相当重要的训练。
因此，本文针对工程训练智能小车进行了深入研究和探讨，提出了一种全面的方案。
二、硬件设计2.1 硬件平台本方案的硬件设计采用Arduino作为控制器，利用Arduino UNO开发板为智能小车提供主控制功能。
Arduino是一种便捷灵活、易学易用的开源电子原型平台，能够快速开发原型，从软件到硬件。
我们选择使用Arduino作为控制器，主要有以下几点考虑：（1） Arduino开发板简单易用，适合初学者使用；（2） Arduino开发板有丰富的资源和资料，方便学生学习和参考；（3） Arduino开发板采用开源平台，软硬件皆可修改，便于扩展。
2.2 传感器智能小车的传感器是实现自动避障和跟随功能的重要组成部分。
本方案中，我们采用了超声波传感器和红外传感器。
（1）超声波传感器。
超声波传感器能够利用超声波的反射来测量物体与传感器之间的距离，非常适合用来实现小车的避障功能。
我们在小车前方安装了一个超声波传感器，用来检测前方障碍物的距离，并根据测量结果控制小车的行驶。
（2）红外传感器。
红外传感器能够利用红外线的反射来检测周围的物体，适合用来实现小车的跟随功能。
智能小车设计活动方案
智能小车设计活动方案活动目标本次设计活动旨在通过智能小车设计，培养学生的逻辑思维、创新能力和动手实践能力，让学生在设计过程中深入了解机械、电子、编程等多个领域知识，并通过合作与交流提高团队协作能力。
活动时间和地点•时间：活动预计持续2周时间，每天2小时，共计10节课时。
•地点：校内实验室或者教室，确保有足够的操作空间和设备支持。
活动内容第一周1. 智能小车概述在本节课中，学生将了解智能小车的定义、功能和应用领域。
老师通过采用简明的讲解方式，让学生快速了解智能小车的背景知识。
2. 零部件介绍本节课学生将学习智能小车所需零部件的名称、功能和使用方法，如：电机、传感器、控制面板等。
并介绍如何选择合适的零部件以及选择的依据。
3. 小车底盘组装学生在这节课中会亲手进行小车底盘的组装。
老师提前准备好各种零部件和工具，引导学生进行组装操作。
在此过程中，学生能够熟悉各类零部件的使用方法和相互之间的关联。
4. 小车传感器应用学生学习传感器的作用与分类，并进行传感器的连接与测试。
通过实际操作，学生能够更好地理解传感器的原理和功能，为智能小车的后续功能拓展做好准备。
5. 小车电路连接在这节课上，学生将学习如何进行小车电路的连接。
包括电机与驱动器的连接、传感器与控制面板的连接。
通过实际操作，学生能够掌握电路连接的方法和技巧。
第二周6. 小车控制程序编写学生将学习如何使用编程语言编写小车的控制程序。
从简单的动作控制开始，逐步引导学生实现更复杂的功能，如避障、跟随等。
学生可以发挥自己的创造力进行功能的扩展。
7. 小车遥控功能在这一节课上，学生将学习如何给小车添加遥控功能。
学生将自行设计遥控器，并通过编程与小车进行通信。
学生可以通过亲自控制小车来验证他们的设计和程序是否正确。
8. 小车赛道设计学生将分组进行小车竞速设计。
每个小组设计一个赛道，包括直线、弯道等。
学生需要考虑赛道的难度和安全性，并使用传感器和控制程序来实现小车在赛道上快速而稳定地行驶。
智能小车设计方案
智能小车设计方案第1篇智能小车设计方案一、项目背景随着科技的不断发展，智能小车在物流、家用、工业等领域发挥着越来越重要的作用。
为了满足市场需求，提高智能小车在各领域的应用效果，本项目旨在设计一款具有较高性能、安全可靠、易于操控的智能小车。
二、设计目标1. 实现智能小车的基本功能，包括行驶、转向、制动等；2. 提高智能小车的行驶稳定性和操控性能；3. 确保智能小车的安全性和可靠性；4. 增加智能小车的人性化设计，提高用户体验；5. 符合相关法律法规要求，确保方案的合法合规性。
三、设计方案1. 系统架构智能小车采用模块化设计，主要分为以下几个部分：（1）硬件系统：包括控制器、传感器、驱动器、电源模块等；（2）软件系统：包括控制系统软件、导航算法、用户界面等；（3）通信系统：包括无线通信模块、车载网络通信等；（4）辅助系统：包括车载充电器、车载显示屏等。
2. 硬件设计（1）控制器：选用高性能、低功耗的微控制器，负责整个智能小车的控制和管理；（2）传感器：包括速度传感器、转向传感器、碰撞传感器等，用于收集车辆运行状态信息；（3）驱动器：采用电机驱动，实现智能小车的行驶和转向；（4）电源模块：为整个系统提供稳定的电源供应。
3. 软件设计（1）控制系统软件：负责对硬件系统进行控制和管理，实现智能小车的各项功能；（2）导航算法：根据传感器收集的信息，结合地图数据，实现智能小车的自动导航；（3）用户界面：提供人性化的操作界面，方便用户对智能小车进行操控。
4. 通信设计（1）无线通信模块：实现智能小车与外部设备的数据传输，如手机、电脑等；（2）车载网络通信：实现车内各个模块之间的数据交换和共享。
5. 辅助系统设计（1）车载充电器：为智能小车提供便捷的充电方式；（2）车载显示屏：显示智能小车的运行状态、导航信息等。
四、合法合规性分析1. 硬件设计符合国家相关安全标准，确保智能小车的安全性；2. 软件设计遵循国家相关法律法规，保护用户隐私；3. 通信设计符合国家无线电管理规定，避免对其他设备产生干扰；4. 辅助系统设计符合国家环保要求，减少能源消耗。
智能小车方案

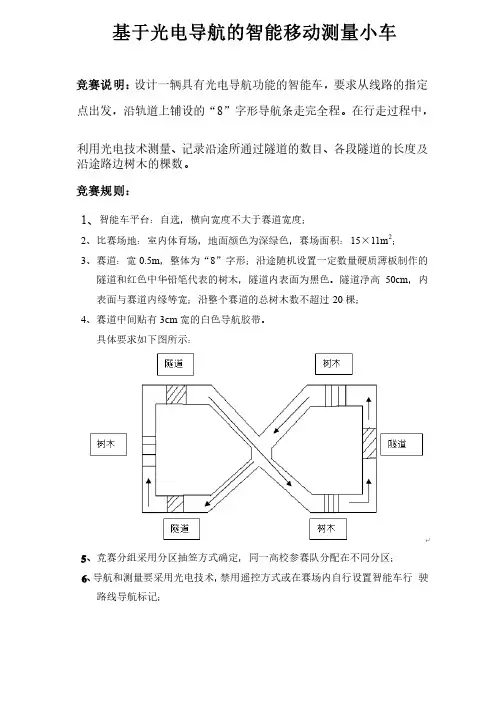

基于光电导航的智能移动测量小车竞赛说明：设计一辆具有光电导航功能的智能车，设计一辆具有光电导航功能的智能车，要求从线路的指定要求从线路的指定点出发，沿轨道上铺设的“8”字形导航条走完全程。
在行走过程中，利用光电技术测量、记录沿途所通过隧道的数目、记录沿途所通过隧道的数目、各段隧道的长度及各段隧道的长度及沿途路边树木的棵数。
沿途路边树木的棵数。
竞赛规则：1、智能车平台：自选，横向宽度不大于赛道宽度；智能车平台：自选，横向宽度不大于赛道宽度；2、比赛场地：室内体育场，地面颜色为深绿色，赛场面积：15×11m 2；3、赛道：宽0.5m ，整体为“8”字形；沿途随机设置一定数量硬质薄板制作的隧道和红色中华铅笔代表的树木，隧道内表面为黑色。
隧道净高50cm ，内表面与赛道内缘等宽；沿整个赛道的总树木数不超过20棵；棵；4、赛道中间贴有3cm 宽的白色导航胶带。
宽的白色导航胶带。
具体要求如下图所示：具体要求如下图所示：5、竞赛分组采用分区抽签方式确定，同一高校参赛队分配在不同分区；竞赛分组采用分区抽签方式确定，同一高校参赛队分配在不同分区；6、导航和测量要采用光电技术，禁用遥控方式或在赛场内自行设置智能车行禁用遥控方式或在赛场内自行设置智能车行 驶路线导航标记；路线导航标记；7、参赛队小车在赛道中的起终点由裁判随机指定，参赛队可自带起、终点判断标识物；标识物；8、要利用智能车自带的显示器显示出测得的树木数、隧道数和各段隧道的长度。
模块一：构建智能车平台我们要构建一个智能小车平台，需要由多个模块组成。
导航模块就是我们首先要考虑的一个模块，它对智能车平台具有控制和引导的作用。
作用。
1、导航模块：、导航模块：在导航模块中，我们将使用反射式光纤敏感元件，我们将使用反射式光纤敏感元件，这是因为赛道这是因为赛道为0.5m 深绿色（黑色）宽，中间贴有3cm 白色胶带，所以利用白色对光具有较强反射性而选用反射式光纤敏感元件作为探头，例如光纤导航探头。
智能小车方案

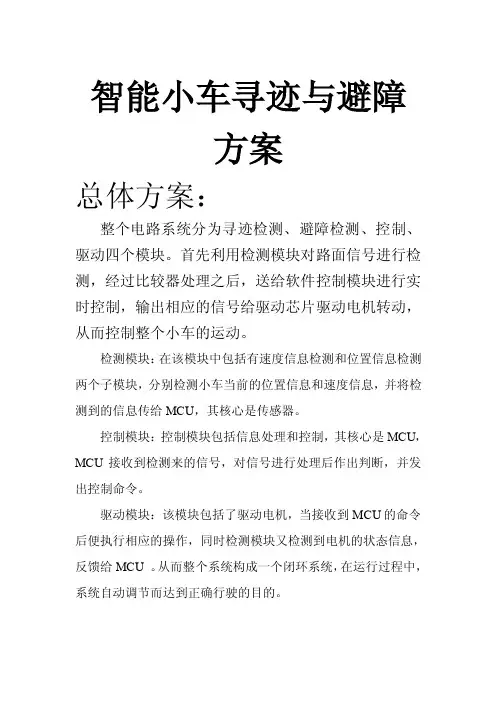

智能小车寻迹与避障方案总体方案：整个电路系统分为寻迹检测、避障检测、控制、驱动四个模块。
首先利用检测模块对路面信号进行检测，经过比较器处理之后，送给软件控制模块进行实时控制，输出相应的信号给驱动芯片驱动电机转动，从而控制整个小车的运动。
检测模块：在该模块中包括有速度信息检测和位置信息检测两个子模块，分别检测小车当前的位置信息和速度信息，并将检测到的信息传给MCU，其核心是传感器。
控制模块：控制模块包括信息处理和控制，其核心是MCU，MCU接收到检测来的信号，对信号进行处理后作出判断，并发出控制命令。
驱动模块：该模块包括了驱动电机，当接收到MCU的命令后便执行相应的操作，同时检测模块又检测到电机的状态信息，反馈给MCU 。
从而整个系统构成一个闭环系统，在运行过程中，系统自动调节而达到正确行驶的目的。
智能小车寻迹与避障系统框图一．方案论证与选择1.1小车方案方案一：三轮智能小车。
三轮智能小车的结构简单，易于操作，前轮的方向由舵机控制。
但该方案的缺点也十分明显，在小车在行驶过程中的稳定性不足，并且行驶速度过慢。
方案二：四轮智能小车。
四轮智能小车相对于三轮智能小车在结构上更为复杂，但其稳定性得到明显加强。
两个电机分别控制小车的两个后轮，驱动小车前进。
同时四轮小车在转弯的控制性上更好。
综合以上信息，在本次试验中，四轮驱动小车的性能更为优越，也更符合设计的目的和要求。
所以此次智能小车方案选择四轮小车作为小车模型。
1.2电源管理模块方案一：三端固定输出电压式稳压电源L7805：运用其器件内部电路来实现过压保护、过流保护、过热保护，这使它的性能很稳定。
能够实现1A以上的输出电流器件具有良好的温度系数。
L7805有多种电压输出值5V~24V，因此它的应用范围很广泛，可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
而且它的价格低廉。
方案二：LM1117是一个低压差电压调节器系列。
智能小车大赛活动方案
智能小车大赛活动方案1. 引言智能小车大赛是一个以推动科技创新和机器人技术发展为目的的活动。
通过参与者设计、制作和操控智能小车，活动旨在促进学生在工程技术、团队合作和创意思维方面的发展。
本文将介绍智能小车大赛的活动方案，包括目标、规则、准备工作和比赛流程等内容。
2. 目标智能小车大赛的主要目标是鼓励学生运用自己所学的知识和技能，设计并制作一辆智能小车。
通过比赛，参与者将有机会展示他们的创意和解决问题的能力。
同时，活动还旨在培养学生的团队合作和沟通能力，让他们了解到共同努力和合作的重要性。
3. 规则3.1 智能小车设计要求参与者需要设计一辆能够自主行驶的智能小车。
设计要求如下：•小车需要有能够感知周围环境的传感器，例如红外线传感器、超声波传感器等。
•小车需要有能够判断和处理传感器信息的控制系统，例如树莓派、Arduino等。
•小车需要能够执行指令并进行准确的移动和转向。
3.2 比赛规则比赛将分为不同阶段进行。
每个阶段的规则如下：•预赛阶段：参与者需要在规定时间内完成智能小车的制作和调试。
在预赛中，小车需要根据指定的路径在赛道上行驶并绕过障碍物。
•决赛阶段：根据预赛成绩，选出表现最好的参与者进入决赛。
在决赛中，小车需要在限定时间内完成更加复杂的任务，例如避开障碍物、寻找目标等。
3.3 比赛评判标准比赛将根据以下标准进行评判：•完成时间：小车在规定时间内完成任务的时间越短，评分越高。
•正确性：小车执行任务的准确度、稳定性和精确度。
•创意与创新：小车的设计和功能是否具有独特性和创新性。
4. 准备工作在活动开始之前，需要进行一些准备工作：•确定活动时间和地点。
•准备比赛所需的器材和环境，例如赛道、障碍物等。
•确定参与者的资格和报名方式，以及报名截止日期。
•宣传活动，吸引更多的参与者。
•组织培训课程，让参与者了解智能小车的基本知识和技术。
5. 比赛流程比赛的流程如下：1.预赛阶段：–参与者进行智能小车的设计和制作。
智能小车系统项目设计方案
智能小车系统项目设计方案
一、项目简介
本项目是一个智能小车系统，它将基于微控制器、传感器、执行器以及其他设备组成，可以实现自主运动、自动避障、跟随导航以及其他各种智能化功能，使小车实现自主导航。
二、项目开发计划
1.硬件设计
（1）微控制器：本系统将采用单片机作为控制器，具有完善的计算能力和多路的输入输出能力，可以实现复杂的作业任务。
（2）传感器：本项目采用多种传感器，包括超声波传感器、红外接近传感器、底部接近传感器等，以实现自动避障、跟随导航等功能。
（3）执行器：本系统采用两个电机作为运行的执行器，两个电机分别连接到单片机的两个IO口，可以实现小车的前后左右运动。
2.软件设计
（1）程序设计：本项目采用C语言设计软件，设计出满足硬件要求的软件，实现小车的运行控制、自动避障和跟随导航等功能。
（2）测试：程序编写完后，需要进行软件测试，以确保程序是否能正常运行，确保该系统的可靠性。
三、项目总结
本项目是一个智能小车系统的研发项目，主要依靠单片机以及其他多种传感器和执行器构成。
智能循迹小车设计方案
智能循迹小车设计方案一、设计目标：1.实现智能循迹功能，能够沿着预定轨迹自动行驶。
2.具备避障功能，能够识别前方的障碍物并及时避开。
3.具备远程遥控功能，方便用户进行操作和控制。
4.具备数据上报功能，能够实时反馈运行状态和数据。
二、硬件设计：1.主控模块：使用单片机或者开发板作为主控模块，负责控制整个小车的运行和数据处理。
2.传感器模块：-光电循迹传感器：用于检测小车当前位置，根据光线的反射情况确定移动方向。
-超声波传感器：用于检测前方是否有障碍物，通过测量障碍物距离来判断是否需要避开。
3.驱动模块：-电机和轮子：用于实现小车的运动，可选用直流电机或者步进电机，轮子要具备良好的抓地力和摩擦力。
-舵机：用于实现小车的转向，根据循迹传感器的信号来控制舵机的角度。
4.通信模块：-Wi-Fi模块：用于实现远程遥控功能，将小车与遥控设备连接在同一个无线网络中，通过网络通信进行控制。
-数据传输模块：用于实现数据上报功能，将小车的运行状态和数据通过无线通信传输到指定的接收端。
三、软件设计：1.循迹算法：根据光电循迹传感器的反馈信号，确定小车的行进方向。
为了提高循迹的精度和稳定性，可以采用PID控制算法进行修正。
2.避障算法：通过超声波传感器检测前方障碍物的距离，当距离过近时，触发避障算法，通过调整小车的行进方向来避开障碍物。
3.遥控功能：通过Wi-Fi模块与遥控设备建立连接，接收遥控指令并解析，根据指令调整小车的运动状态。
4.数据上报功能：定时采集小车的各项运行数据，并通过数据传输模块将数据发送到指定的接收端，供用户进行实时监测和分析。
四、系统实现：1.硬件组装：根据设计要求进行硬件的组装和连接，确保各个模块之间的正常通信。
2.软件编程：根据功能要求，进行主控模块的编程，实现循迹、避障、遥控和数据上报等功能。
3.调试测试：对整个系统进行调试和测试，确保各项功能正常运行，并进行性能和稳定性的优化。
4.用户界面设计：设计一个用户友好的界面，实现对小车的远程控制和数据监测，提供良好的用户体验。
智能小车设计方案
智能小车设计方案总体设计硬件部分：设计制作思路：本车采用MC9S12DG128单片机为核心，附加外围接口电路，将光电传感器采集的到的道路信息进行综合判别和处理，并通过速度传感器获得当前小车速度，然后发出指令给电机驱动器（包括舵机和驱动电机）控制小车，从而控制小车速度，准确的根据道路特定路线行驶。
快速准确的光电感应器信息采集，快速准确的实时速度控制和单片机进行的综合数据处、理，是小车能够智能实现小车的加速、减速、左右转向。
通过车模的组装、传感器的选择与安装、系统电路板的设计与安装、控制算法的设计与调试，从而实现小车自动识别行驶道路，并根据线路实现自动加速、减速和左右转向等功能。
1、路径识别软硬件设计2、舵机的控制软件设计3、电机驱动模块设计4、测速模块设计5、整体运行控制系统设计6、串口模块的软硬件设计硬件模块LM25757806稳压管或LM1117CS3020型的霍尔元件红外管可采用ST111（ST168或ST602）收发一体的红外管或ISAL6200和TSOP1738的组合.设计实践：1、机械设计：（1）光电传感器的布局（2）舵机的安装（3）测速传感器的安装2、硬件设计：（1）HCS12控制核心（2）电源管理单元（3）路径识别单元（4）车速检测模块（5）舵机控制单元（6）直流驱动机单元3、软件设计：（1）初始化算法（2）路径离散识别算法（3）路径连续识别算法（4）控制策略及控制算法传感器模块：测速部分：采用霍尔传感器测速，在后车轮粘贴两个小型的永磁体，附近固定一个霍尔传感器，如下图，一个引脚接地，一个接电源，另一个是输出引脚，只要通过一个上接电阻，接至5V 电压，就可以形成开关脉冲信号。
后轮电机每转一周期，则可以产生两个脉冲信号。
然后单片机通过定时器∕计时器捕获这些脉冲，并计算出小车当前的速度值。
磁钢 Vcc红外传感部分：由于MC9S12MCU 具有ATD 模块，带有16路AD 通道，我们可直接与红外管相接。
智能寻迹小车设计方案
智能寻迹小车设计方案智能寻迹小车设计方案一、项目概述智能寻迹小车是一种能够自主行走并根据黑线路径进行导航的小型机器人。
本设计方案旨在实现小车的自主控制和路径识别功能，为用户提供一个可以根据预定路径行走的智能小车。
二、技术原理智能寻迹小车的核心技术包括光电传感器模块、控制模块和驱动模块。
光电传感器模块用于感知黑线路径，控制模块用于辨识路径信号并控制小车的行走方向，驱动模块用于控制小车的轮子转动。
小车通过光电传感器模块获取黑线路径的信号，经过控制模块的处理后，驱动模块控制轮子的转动实现小车的行走。
三、硬件配置1. 光电传感器：用于感知黑线路径，采用多个红外线光电二极管和光敏二极管进行测量。
2. 控制模块：采用单片机作为控制核心，用于接收和处理光电传感器的信号，并根据信号控制车轮转动。
3. 驱动模块：采用直流电机作为驱动装置，驱动车轮的转动。
四、软件架构1. 信号处理算法：根据光电传感器模块的输出信号，设计信号处理算法，将感知到的黑线路径转化成可识别的控制信号。
2. 路径识别算法：分析感知到的黑线路径信号，识别出黑线的走向，并根据识别结果控制小车的行走方向。
3. 控制算法：根据路径识别算法的结果，控制驱动模块产生适当的电压，实现小车轮子的转动。
五、功能实现1. 自主行走功能：小车能够根据识别的黑线路径自主地行走，避免碰撞障碍物或偏离路径。
2. 路径识别功能：小车能够准确地识别黑线路径，并根据路径进行相应的控制。
3. 远程控制功能：用户可以通过无线遥控器对小车进行远程控制，包括行走方向和速度的控制。
六、性能指标1. 导航准确性：小车在正确识别黑线路径的情况下完成整个行程，保持在路径上的偏离范围小于5mm。
2. 响应速度：小车对路径信号的处理和控制反应时间小于100ms。
3. 可靠性：小车在连续行走1小时内不发生故障，并能正常完成指定的行走任务。
七、安全性考虑1. 碰撞检测：小车装配超声波传感器，能够检测前方的障碍物并自动停止行走，避免碰撞事故的发生。
智能小车设计活动方案策划
智能小车设计活动方案策划一、活动目的和意义智能小车设计活动的目的是培养学生的动手创造能力和团队合作精神，通过设计、制造和调试智能小车，让学生深入了解机械原理、电子原理和编程等知识，提高他们的科学技术素养和创新能力。
此外，这个活动还可以让学生在实践中培养解决问题的能力和逻辑思维能力，提高他们的实践动手能力和创新思维能力。
二、活动内容和流程1.活动内容：（1）讲解智能小车的原理：通过讲解智能小车的组成和工作原理，让学生对智能小车有一个基础的了解。
（2）小组分工和设计方案的制定：将学生分成若干个小组，让每个小组成员分别负责不同的任务，如机械设计、电路设计、编程等，然后由小组协商制定出详细的设计方案。
（3）制作和调试小车：按照设计方案，学生开始制作并调试自己的智能小车，包括机械组装、电路连接和编程设置等。
（4）比赛和展示：在智能小车制作和调试完成后，组织一个比赛和展示活动，让学生们互相比拼和展示自己的成果。
2.活动流程：（1）讲解智能小车原理：开场时，讲解智能小车的组成和工作原理，让学生对智能小车有一个基本的了解。
（2）小组分工和设计方案的制定：将学生分成若干个小组，让他们协商分工并制定出自己的设计方案。
（3）制作和调试小车：学生开始按照设计方案制作和调试智能小车，老师和助教会提供必要的指导和帮助。
（4）比赛和展示：在智能小车制作和调试完成后，组织一个比赛和展示活动，学生们可以进行小车性能测试、速度比赛等，并有机会向其他小组展示自己的成果。
三、活动准备和资源1.活动准备：（1）购买教学用智能小车套件：准备一些教学用智能小车套件，包括小车底盘、电机、传感器、控制板等，以便学生进行制作。
（2）准备教学工具和设备：如螺丝刀、钳子、电烙铁、多米诺骨牌等。
（3）制作教学资料：准备一些教学资料，包括智能小车原理、设计指导和编程实例等，以便学生学习和参考。
（4）搭建实验室或实验场地：建立一个适合学生进行制作和调试的实验室或实验场地，保证学生有足够的空间和设备进行实验。
智能小车设计方案
智能小车设计方案导言如今，智能科技正在以惊人的速度改变着我们生活的方方面面。
其中，智能汽车技术的发展备受瞩目，各种智能小车也逐渐走进人们的生活。
本文将探讨智能小车的设计方案，并分析其在未来社会中的应用前景。
一、智能小车的基本概念智能小车是一种能够自主感知和运动的无人驾驶车辆，通过集成各种传感器和人工智能技术，能够感知周围环境并做出相应的决策。
与传统的汽车相比，智能小车具备更高的安全性、舒适性和环保性，是未来可持续交通发展的重要组成部分。
二、智能小车的感知与决策为了实现自主感知和决策能力，智能小车需要配备多种传感器系统。
例如，激光雷达和摄像头可以提供精确的环境感知和障碍物检测；红外线传感器和超声波传感器则可以识别道路上的标志和限制条件。
通过分析这些感知数据，智能小车可以生成精确的环境模型，并做出相应的决策，如加速、减速、转向等。
三、智能小车的智能导航系统智能小车的智能导航系统是其核心技术之一。
该系统通过地图数据和实时交通信息，为小车提供精准的路径规划和导航指引，同时考虑到交通状况和道路条件等因素，使车辆能够最优化地行驶。
此外，智能导航系统还能实现语音交互和语音导航，为驾驶员提供更便捷和人性化的操作体验。
四、智能小车的安全性能智能小车的安全性能是其设计方案中最重要的考量之一。
为了确保乘客和行人的安全，智能小车需要配备高精度的碰撞预警和紧急制动系统。
此外，智能小车还可以通过与其他车辆和交通设施的智能互联，实现实时的交通协同和避免碰撞。
这些安全性能的提升将有力地推动未来交通事故的减少和交通安全意识的培养。
五、智能小车的应用前景智能小车作为未来交通工具的重要组成部分，具备广阔的应用前景。
首先，智能小车可以为老年人和残疾人提供移动出行的便利，降低他们的出行成本和安全风险。
其次，智能小车能够实现交通拥堵和交通事故的减少，提高城市的交通效率和道路安全。
最后，智能小车还可以拓展新的商业模式，如自动驾驶的共享出行和物流配送等，促进经济发展和社会进步。
智能轿车的创意方案有哪些
智能轿车的创意方案有哪些1. 引言随着科技的不断发展，智能化已成为各行各业的趋势，汽车产业也不例外。
智能轿车作为智能交通的重要组成部分，具有提高行车安全、优化驾驶体验、降低能源消耗等众多优势。
本文将探讨几种创意方案，以期为智能轿车的发展提供一些新思路。
2. 创意方案一：人工智能驾驶系统人工智能（AI）技术的飞速发展为无人驾驶提供了有力的支持。
创新的想法是开发一种全面的人工智能驾驶系统，能够实现完全自动化驾驶，无需人类的干预。
该系统将通过深度学习和大数据分析，实时获取道路、交通、气候等信息，以能够做出最佳的驾驶决策。
3. 创意方案二：智能交通协同系统智能交通协同系统将车辆、道路、交通信号等智能化设备连接起来，实现信息互通和协同工作。
该系统能够通过实时交通数据和智能算法预测交通拥堵，优化交通信号配时，提高道路通行效率。
此外，该系统还可以与其他智能设备（如智能手机）进行连接，提供实时导航和交通状态信息。
4. 创意方案三：智能能源管理系统智能能源管理系统可以通过与能源监控设备、能源储存设备等的连接，实现对车辆能源的智能化管理。
该系统可以根据车辆的行驶条件和能源消耗情况，优化能源的使用和储存方式，实现能源的高效利用和节约。
此外，该系统还可以与智能家居系统进行连接，实现能源的共享和交换。
5. 创意方案四：智能驾驶辅助系统智能驾驶辅助系统可以通过传感器、摄像头等设备实时感知驾驶环境，并提供实时辅助和警示，提高驾驶的安全性。
该系统可以通过图像识别技术识别交通标志和行人，通过距离测量技术保持与前车的安全距离，通过车道保持技术保持车辆在车道内行驶等。
6. 创意方案五：个性化智能驾驶体验个性化智能驾驶体验是基于智能化技术为驾驶员提供个性化的驾驶体验。
该系统可以通过人脸识别技术和生物特征识别技术，实现自动调节座椅、温度、音乐等设置，根据驾驶员的喜好提供个性化的驾驶模式和服务。
7. 结论智能轿车的创意方案涉及到众多方面，包括人工智能驾驶系统、智能交通协同系统、智能能源管理系统、智能驾驶辅助系统和个性化智能驾驶体验等。
智能小车循迹设计方案
智能小车循迹设计方案智能小车循迹设计方案智能小车循迹是指通过对循迹线路的感知和判断，自动调整车辆行驶的轨迹，实现自动化导航的功能。
下面是一个智能小车循迹设计方案的简要介绍。
硬件设计方案：1. 传感器选择：将红外传感器作为循迹小车的传感器，红外传感器具有较高的探测精度和稳定性，在光线变化时也能稳定工作。
2. 微控制器选择：选择一款性能出色、功能强大的微控制器，如Arduino、Raspberry Pi等，作为智能小车的控制中心，负责循迹算法的实现和控制指令的下发。
3. 电机控制：选用直流电机作为小车的驱动源，通过PWM方式控制电机的转速和方向，使小车能够实现前进、后退和转弯等动作。
4. 电源选择：选择适宜的电源供电，保证小车能够长时间稳定工作，同时考虑到重量和体积的限制。
软件设计方案：1. 循迹算法：编写适用于红外传感器的循迹算法，通过传感器感知循迹线路的变化，根据相应的判断逻辑，控制车轮的转动方向，使小车保持在循迹线上行驶。
2. 硬件控制：驱动电机实现小车的移动，通过控制电机的转速和方向，使小车顺利前进、后退和转弯。
3. 用户交互：通过编写用户交互界面，实现对小车循迹功能的设置和控制，方便用户进行配置和操作。
4. 循迹环境优化：通过对循迹环境进行优化，如对循迹线进行加密处理、使用特殊材料制作循迹线等，提高循迹的准确性和稳定性。
5. 故障处理：对于传感器故障、电机故障等情况，做好相应的异常处理，提高小车的稳定性和可靠性。
总结：智能小车循迹设计方案包括硬件部分和软件部分，硬件部分主要包括传感器、微控制器、电机控制和电源选择等；软件部分主要包括循迹算法、硬件控制、用户交互、循迹环境优化和故障处理等。
通过精心设计和实施，可以实现小车循迹的自动导航功能。
智能小车项目策划书3篇
智能小车项目策划书3篇篇一智能小车项目策划书一、项目概述随着科技的不断发展，智能小车在各个领域的应用越来越广泛。
本项目旨在设计一款具备自主导航、避障、物体识别等功能的智能小车，以满足人们对于智能化交通和自动化作业的需求。
二、项目目标1. 实现智能小车的自主导航，能够按照预设的路径准确行驶。
3. 具备物体识别功能，能够识别常见的物体并进行相应的操作。
5. 提高智能小车的稳定性和可靠性，确保其长期稳定运行。
三、项目技术方案1. 硬件设计选用高性能的微控制器作为主控芯片，负责控制小车的运动和各种传感器的数据处理。
安装传感器模块，包括超声波传感器、红外传感器、摄像头等，用于实现避障、物体识别等功能。
设计驱动电路，驱动小车的电机进行运动。
搭建通信模块，实现智能小车与外部设备的无线通信。
2. 软件设计编写底层驱动程序，实现传感器的读取和电机的控制。
开发导航算法，根据预设路径和实时环境信息控制小车的运动。
设计避障算法，利用传感器数据实时检测障碍物并做出相应的避障决策。
开发物体识别算法，对摄像头采集的图像进行处理，识别常见物体。
编写人机交互界面程序，提供方便的操作方式和参数设置功能。
3. 系统集成将硬件和软件系统进行集成调试，确保各部分功能正常运行，并进行优化和改进。
四、项目实施计划1. 第一阶段：需求分析与方案设计（[具体时间区间 1]）进行市场调研，了解智能小车的需求和发展趋势。
确定项目的技术方案和功能需求。
进行硬件和软件系统的初步设计。
2. 第二阶段：硬件开发与调试（[具体时间区间 2]）采购硬件元器件，进行电路板的设计和制作。
焊接硬件电路，进行硬件系统的调试和测试。
安装传感器模块，进行传感器的校准和调试。
3. 第三阶段：软件开发与测试（[具体时间区间 3]）编写底层驱动程序和软件算法。
进行软件开发和调试，实现各功能模块的正常运行。
进行系统集成测试，确保硬件和软件系统的兼容性和稳定性。
4. 第四阶段：产品优化与验证（[具体时间区间 4]）根据测试结果进行产品优化，改进性能和稳定性。
智能循迹小车设计方案
智能循迹小车设计方案智能循迹小车设计方案智能循迹小车是一种能够根据预设路径自主行驶的无人驾驶车辆。
本设计方案旨在实现一辆智能循迹小车的设计与制作。
一、方案需求：1. 路径规划与控制：根据预设的路径，小车能够准确、迅速地在指定道路上行驶，并能随时调整方向和速度。
2. 传感器控制与反馈：小车具备多种传感器，能够实时感知周围环境和道路状况，如通过红外线传感器检测道路上的障碍物。
3. 自主导航与避障能力：小车能够自主判断并决策前进、转弯或避让，确保安全行驶。
当感知到障碍物时，能及时做出反应避开障碍。
二、方案设计：1. 硬件设计：a. 小车平台：选择合适的小车底盘，具备稳定性和承重能力，大小和外观可以根据实际需求进行设计。
b. 传感器系统：包括红外线传感器、超声波传感器和摄像头等，用于感应周围环境和道路状况。
c. 控制系统：采用单片机或嵌入式控制器，以实现传感器数据的处理、决策和控制小车运动。
2. 软件设计：a. 路径规划与控制算法：通过编程实现路径规划算法，将预设路径转换为小车可以理解的指令，控制小车的运动和转向。
b. 感知与决策算法：根据传感器获取的数据，实时判断周围环境和道路状况，做出相应的决策，例如避开障碍物或调整行驶速度。
c. 系统界面设计：为方便操作和监测，设计一个人机交互界面，显示小车的状态信息和传感器数据。
三、方案实施：1. 硬件实施：根据设计要求选择合适的硬件部件，并将它们组装在一起，搭建小车平台和安装传感器。
确保传感器按照预期工作稳定。
2. 软件实施：使用合适的编程语言开发控制程序。
编写路径规划、感知与决策算法，并将其与硬件系统绑定在一起。
通过测试和调试确保程序的正常运行。
3. 功能测试：对小车进行现场测试，包括路径规划、感知与决策的功能、反应时间和精度等方面的测试。
根据测试结果进行优化和调整。
四、方案展望：1. 增加智能化功能：进一步发展智能循迹小车的功能，添加更多的传感器和算法，实现更高级的自主导航和避障能力。
智能电动小车设计方案
智能电动小车设计方案
设计目标：设计一个智能电动小车，具有定位导航、避障、智能充电等功能，适用于室内外使用。
1. 外观设计：
- 小车应具有时尚简约的外观设计，外壳选用轻量化材料，
如塑料或铝合金，以便提高小车的机动性和携带性；
2. 电机与驱动系统：
- 选择高效能的无刷直流电机，以提供强劲的动力；
- 配备电机驱动电路，能够实现精确的速度和方向控制；
- 电池采用锂电池，以提供持久的续航能力；
- 设备电路保护系统，以确保小车的安全使用；
3. 定位导航系统：
- 集成全球定位系统（GPS）和惯性导航系统，以提供准确
的定位和导航功能；
- 配备地图应用程序，以可视化显示小车的位置和路线；
- 具备自主导航功能，能够设置目的地并自动规划最优路径；
4. 避障系统：
- 配备超声波或红外传感器，用于检测前方障碍物；
- 使用避障算法，以决策如何避免障碍物；
- 配备声光报警系统，以提醒用户注意避障情况；
5. 智能充电系统：
- 小车底部装备感应线圈，用于与充电基站进行无线充电；
- 设备充电管理系统，能够智能地控制充电过程，提高充电
效率；
- 具备自动寻找充电基站的功能，以方便小车无需人工介入
即可完成充电；
6. 控制系统：
- 配备中央处理器，用于处理传感器数据和执行控制算法；
- 配备无线通信模块，以便与其他智能设备交互；
- 集成操作界面，通过手机或平板电脑实现远程控制和监控；
通过以上设计方案，能够实现智能电动小车的定位导航、避障、智能充电等功能，提高小车的便携性和智能性，适用于多种应用场景。
智能小车循迹设计方案
智能小车循迹设计方案简介智能小车是一种能够根据线路信号自主行驶的机器人小车。
循迹技术是智能小车中重要的一部分，它能够使小车按照事先设定的轨迹行驶，并通过传感器感知周围环境，实现自主导航。
本文将介绍一种基于光电传感器的智能小车循迹设计方案，包括系统架构、硬件设计和软件设计。
系统架构智能小车循迹系统的基本架构如下：系统架构图系统架构图1.光电传感器：用于检测地面上的线路信号，并将信号转换为电信号输出给控制器。
2.控制器：接收光电传感器的信号，并根据信号进行判断和控制小车的行驶方向。
3.电机驱动器：根据控制器的指令，控制小车的电机驱动器转动，实现小车的前进、后退和转向。
4.电源：为整个系统提供电能。
硬件设计光电传感器本设计方案中使用一对光电传感器进行循迹控制。
这对传感器被安装在小车底部，通过检测地面上的黑线与白色背景的反差，来确定小车当前所在位置。
控制器控制器是智能小车循迹系统的核心部分，其主要功能是接收光电传感器的信号，并根据信号进行判断和控制小车的行驶方向。
在本设计方案中，我们使用单片机作为控制器。
单片机具有较高的计算能力和较快的响应时间，能够满足智能小车循迹系统的需求。
电机驱动器电机驱动器用于控制小车的电机驱动器转动，实现小车的前进、后退和转向。
在本设计方案中，我们使用直流电机作为小车的驱动器，并采用相应的电路设计来控制电机的转动。
电源为整个系统提供电能的电源是智能小车循迹系统的基础。
在设计电源时，需要考虑系统的功耗和电压稳定性等因素，保证系统能够正常运行。
软件设计智能小车循迹系统的软件设计主要包括信号处理和控制算法。
信号处理在信号处理方面，首先需要对光电传感器的输出信号进行采集和处理。
采集到的模拟信号需要经过模数转换器转换为数字信号，然后通过滤波和放大等处理得到准确的线路信号。
控制算法控制算法负责根据信号判断小车的当前位置，并控制小车的行驶方向。
常见的控制算法有比例控制和PID控制等。
比例控制算法根据当前位置与目标位置的偏差大小来控制小车的速度和转向；PID控制算法在比例控制的基础上，加入了积分和微分的部分，能够更精确地控制小车的行驶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于光电导航的智能移动测量小车
竞赛说明：设计一辆具有光电导航功能的智能车，要求从线路的指定点出发，沿轨道上铺设的“8”字形导航条走完全程。
在行走过程中，利用光电技术测量、记录沿途所通过隧道的数目、各段隧道的长度及沿途路边树木的棵数。
竞赛规则：
1、智能车平台：自选，横向宽度不大于赛道宽度；
2、比赛场地：室内体育场，地面颜色为深绿色，赛场面积：15×11m2；
3、赛道：宽0.5m，整体为“8”字形；沿途随机设置一定数量硬质薄板制作的
隧道和红色中华铅笔代表的树木，隧道内表面为黑色。
隧道净高50cm，内表面与赛道内缘等宽；沿整个赛道的总树木数不超过20棵；
4、赛道中间贴有3cm宽的白色导航胶带。
具体要求如下图所示：
5、竞赛分组采用分区抽签方式确定，同一高校参赛队分配在不同分区；
6、导航和测量要采用光电技术，禁用遥控方式或在赛场内自行设置智能车行驶
路线导航标记；
7、参赛队小车在赛道中的起终点由裁判随机指定，参赛队可自带起、终点判断
标识物；
8、要利用智能车自带的显示器显示出测得的树木数、隧道数和各段隧道的长度。
模块一：构建智能车平台
我们要构建一个智能小车平台，需要由多个模块组成。
导航模块就是我们首先要考虑的一个模块，它对智能车平台具有控制和引导的作用。
1、导航模块：
在导航模块中，我们将使用反射式光纤敏感元件，这是因为赛道为0.5m深绿色（黑色）宽，中间贴有3cm白色胶带，所以利用白色对光具有较强反射性而选用反射式光纤敏感元件作为探头，例如光纤导航探头。
对比与其他导航系统，光纤导航系统具有其无与伦比的优点。
光纤导航只需要一个光源，并且远离地面，抗干扰能力很强；光纤导航还具有寿命长，动态范围大，瞬时启动，结构简单，尺寸小，质量轻等优越的性能，并且具有广阔的发展前景。
其优点可以用下图表示：
1）光电传感器阵列布局参数的确定：
光电传感器阵列参数主要管距D（管内侧距离）、管直径d两种参数。
如下图所示：
其中设计参数为：D=20mm d=1~2mm，
终点横向白色胶带宽度W=100mm，长度200mm，
为了保险起见，可以采用10~20个探测器。
影响光电传感器阵列参数的主要因素：
1、小车行走时要保证至少有一个探测器探测到白色导航胶带；
2、比赛规模对车模尺寸的限制；
3、终点横向白色胶带的宽度；
4、舵机转弯精度。
导航光纤传感器探头示意图：
2）智能小车导航系统的原理说明：
导航光纤探头
1、2、3、4、5编号输出光强度V1 V2 V3 V4 V5
直行：V3=1 V1=V2=V4=V5=0
右转：V1=V2=0，V3=V4=1 V5=0
左转：V1=0，V2=V3=1，V4=V5=0
大右转：V1=V2=V3=0, V4=V5=1
大左转：V1=V2=1，V3=V4=V5=0
小车控制：直流伺服电机，速度与电流（电压）成正比：v=kI, 转向：电机1速度-电机2速度
电机1电流（电压）=V3+V4+V5
电机2电流（电压）=V3+V1+V2
其次，我们还需要电机驱动模块来驱动智能车平台。
2、电机驱动模块：
我们选用伺服电机分别安装在智能车的后面两个轮子上实现车辆移动，用直流电机驱动小车。
利用直流驱动电机进行工作，需要通过专用的电路进行驱动。
设计直流电机驱动模块有几种方案，由于使用的是永磁式驱动电机，因此智能对电枢电压进行控制来实现电机转速和方向的控制，因此直流电机驱动模块要能方便地实现对输出电压的大小和极性加以控制。
可以考虑的方案有一下几种：
1）采用继电器对电动机的开或关进行控制，通过开关的切换对小车的速度进行调整。
这个方案的优点是电路比较简单，缺点是
继电器的响应时间慢、机械结构易损坏、寿命较短可靠性不高；2）采用功率管组成Ｈ桥型电机驱动电路，并利用PWM波来实现对输出电压的有效值大小和极性进行控制。
这种调速方式具有
调速特性优良、调整平滑、调速范围广、过载能力大，能承受
频繁的负载冲击，能耗小等优点，还可以实现频繁的无级快速
启动和反转等优点；
3）采用L298专用芯片进行驱动。
L298芯片的工作原理和方案二一致，但是其工作时较方案二稳定，且编程较为简单，便于调
试。
另外L298内部集成了两个H桥，能同时驱动两个电机，
硬件实现较方案二简单。
基于上述理论分析，拟定方案三，为了防止电机驱动电路对控制模块的影响，采用光电耦合进行隔离。
电机驱动电路图如下所示：
直流电机工作电压3-6V，驱动电流为1A。
转向：电机1速度-电机2速度
电机1电流（电压）=V3+V4+V5
电机2电流（电压）=V3+V1+V2
电机1与电机2速度相等则车辆直行，若电机速度1大于电机2的速度发生右转，否则，向左转。
驱动电路如下图所示：
小车结构图如下图所示：
3、电源模块：
智能小车采用电池供电，因此设计一个合理的电源模块也是必不可少的一个环节。
例如，我们可以采用锂电池电源模块设计方案。
整个系统由电池组模块、电池管理系统及电池充电设备组成。
其中电池组模块根据用户的应用需求定义，选用8串7并SE60AHA电池组配置方案作为系统的储能设备。
电源系统原理图如下所示：
电源模块系统功能介绍及实现方法：
整个24V/420AH电池组由7组24V/60AH电池模组并联而成，电池管理系统根据电池组的分布设计成分布式串联结构，共有7块数据采集模块（每个从机有8个温度传感器，）和一块主机。
主机通过总线实现对数据采集模块进行通信及控制。
1）从机(数据采集模块):
单节电芯电压检测：8串；温度检测：8个温感；
串行通信：将数据传输给主控模块；
均衡功能：充电时对不一致的电池进行均衡。
2）
2) 主机(主控制盒):
并联电池组的回流保护：在充放电负极均增加了二极管，防止电池组并联后的不同电池模块间产生环流；
充放电保护：即可对各电池模块进行充放电保护，也可对整个电源系统进行保护；
电流检测：实时检测充放电电流值；
SOC估计：实时动态估计电池组的剩余容量；串行总线通讯：可以读取各从机的数据信息；
显示及报警控制：将电池组的各种信息传输给显示屏进行显示，并在必要时做出报警处理；。
