catia静强度有限元分析1
CATIA有限元分析教程
CATIA有限元分析教程CATIA是一款强大的CAD软件，广泛应用于设计和工程领域。
它不仅可以用于3D建模和装配设计，还可以进行有限元分析（FEA），这是一种用于预测和优化结构的数值方法。
以下是一个CATIA有限元分析的简要教程。
第一步是导入CAD模型。
CATIA支持导入不同格式的CAD文件，包括STEP、IGES和CATPart等。
选择合适的导入选项，并将CAD模型导入到CATIA中。
接下来，选择适当的有限元网格划分方法。
有限元网格是将结构划分成小元素的过程，用于数值计算。
常用的方法包括四面体法和四边形法。
网格划分的质量会直接影响有限元分析的准确性和计算效率。
在划分网格之后，定义材料属性和载荷条件。
根据结构的实际情况，选择适当的材料模型，并为材料指定相应的材料参数。
在指定载荷条件时，需要确定结构受力的位置和大小，并设置相应的边界条件。
完成前面的准备工作后，可以开始进行有限元分析。
CATIA提供了各种有限元分析求解器，包括静力分析、动力分析、热分析和优化等。
选择合适的分析类型，并设置求解器的参数。
然后，运行求解器并等待计算结果。
计算完成后，可以查看并分析有限元分析的结果。
CATIA提供了各种可视化工具，用于显示结构的应力、位移、应变等结果。
还可以使用剖面功能，查看特定截面上的应力分布。
通过对结果的分析，可以评估结构的性能，并优化设计。
最后，根据分析的结果，进行必要的设计优化。
根据这些结果，可以对结构进行各种修改，例如增加材料厚度、调整构型、改变几何形状等。
然后，再次进行有限元分析，以评估优化后的设计的性能。
总结起来，CATIA是一款功能强大的CAD软件，可以用于进行有限元分析。
通过正确导入CAD模型、划分适当的有限元网格、定义合适的材料属性和载荷条件、运行有限元分析求解器并分析结果，可以对结构的性能进行评估和优化。
这些步骤可以帮助工程师更好地理解和改进设计，提高产品的质量和效率。
CATIA有限元分析报告计算实例完整版
CATIA有限元分析报告计算实例完整版CATIA有限元分析是一种重要的工程分析方法，主要用于预测结构或零部件在特定载荷下的应力、应变和变形情况，从而指导设计改进和优化。
有限元分析通常需要进行大量的计算和数据处理，因此需要专业软件和工程知识来完成。
下面将介绍CATIA有限元分析报告的计算实例，以帮助理解其应用方法和结果展示。
1.问题描述假设我们需要对一个简单的梁进行有限元分析，以评估其在受到特定载荷时的应力情况。
该梁的尺寸为1000mm*100mm*10mm，材料为钢，载荷为1000N。
我们希望得到在梁上各个位置的应力分布情况，并据此判断结构是否安全。
2.模型建立首先在CATIA中建立梁的三维模型，包括尺寸、材料属性等信息。
然后选择适当的有限元分析模块，如ABAQUS或ANSYS，并将模型导入到该软件中进行网格划分和边界条件设置。
3.网格划分在有限元分析中，需要将结构划分为多个小单元（单元网格），以便进行数值计算。
通过划分网格可以更准确地模拟结构的行为，并得到更可靠的结果。
在CATIA中，可以通过设置单元种类、密度和边界条件等参数来进行网格划分。
4.载荷和约束设置在有限元分析中，需要定义结构的载荷（如力、压力等）和约束条件（如固定支撑、弹簧支撑等）。
在这个例子中，我们需要将1000N的载荷作用在梁的一个端点上，并在另一端点设置固定支撑。
5.求解和结果分析将载荷和约束条件设置完毕后，可以开始进行有限元分析求解。
软件将根据模型的几何形状、材料性质和加载情况，计算出结构在各个节点处的应力、应变等数据。
最后，可以根据计算结果生成报告，并进行结果分析和结构安全评估。
6.结果展示有限元分析报告通常包括结构的应力云图、变形云图、最大应力值等信息。
通过这些图表可以直观地了解结构在不同载荷下的响应情况，从而做出合理的结构设计和改进决策。
在这个例子中，我们可以展示梁上各个位置的应力分布情况，并与钢材的屈服极限进行比较，以评估结构的安全性。
CATIA有限元分析
CATIA有限元分析CATIA有限元分析是指使用CATIA软件来进行工程结构的有限元分析。
有限元分析是一种数值分析方法，通过将结构分割成若干个小的有限元单元，通过对这些单元的力学性能进行计算和求解，来预测和评估结构在不同工况下的应力、变形、疲劳寿命等性能。
1.轻松的建模能力：CATIA提供了丰富的建模工具，可以快速准确地建立复杂的结构模型。
用户可以使用CATIA的二维绘图、三维建模、参数化建模等功能，来创建几何模型。
2.自动网格划分：有限元分析的第一步是将结构模型划分成有限元单元网格。
CATIA提供了自动网格划分工具，可以根据用户的要求和精度设置，自动分割结构模型，并生成有限元单元网格。
3.强大的前处理功能：CATIA具有强大的前处理功能，可以设置分析的载荷、约束、材料属性等。
用户可以通过设置各种边界条件，对结构模型进行静力学、动力学、热分析等不同类型的分析。
4.精确的求解能力：CATIA使用先进的数值计算算法，能够高效准确地求解有限元分析问题。
它可以通过迭代等方法，计算结构在不同工况下的应力、变形、位移、模态等。
同时，CATIA还可以进行后处理，对分析结果进行可视化和分析。
5.多种分析类型：CATIA不仅可以进行静态分析，还可以进行动态分析、热分析、疲劳分析等多种类型的分析。
用户可以通过选择不同的分析类型，来预测和评估结构在不同工况下的性能。
总之，CATIA有限元分析是一种强大的工程分析工具，它可以用于设计、优化和验证各种类型的工程结构。
通过CATIA的有限元分析，工程师可以快速准确地评估结构的性能，并进行结构优化，提高产品的质量和可靠性。
catia静强度有限元分析1
CATIA静强度有限元分析
（5）定义属性 通过3D Property按钮给转向管柱赋予3D实体属性。在Supports一栏
里选择实体并点击OK确认。
14
CATIA静强度有限元分析
（6）定义约束 通过Clamp按钮在转向管柱下端选择如图所示曲面来施加全约束。
15
CATIA静强度有限元分析
（7）施加载荷 通过Moment按钮，选择转向管柱的花键连接部分的曲面，如下图所
（三）壳体零件的分析-拉带强度分析 （1）提取表面 （2）划分网格 （3）定义材料 (4）定义属性 （5）定义约束 （6）建立孔连接 （7）定义面的焊接关系 （8）施加载荷 （9）求解计算 （10）读取应力结果 （11）读取位移结果
4
1、CATIA基本操作
CATIA静强度限元分析
平移：按中键不放，同时移动鼠标。 旋转：先按住中键不放，再按住左键或右键（建议右
示，施加扭矩。
16
CATIA静强度有限元分析
（8）求解计算 点击Compute按钮，选择Static Case Solution.1进行求解计算。
17
CATIA静强度有限元分析
（9）读取应力结果 通过按钮Von Miss Stress显示应力结果。
18
CATIA静强度有限元分析
（10）读取位移结果 通过按钮Displacement显示位移结果。
61
CATIA静强度有限元分析
（2）定义属性和材料
选择 命令，弹出下图所示对话框，选择Metal下的Steel材料，单击OK。
62
CATIA静强度有限元分析
（2）定义属性和材料
单击 （3D Property） 命令，弹出下图所示对话框，在绘图窗口选择悬置支
catia 有限元分析命令详解
（ a）
（ b）
图8-27形体的冯米斯应力图和图像编辑对话框
2. 位移显示（模态显示） 单击该图标，显示形体的位移图，见图 8-28 。双击该应力 图或特征树的 节点，将弹出图8-27（b）所示图像编辑对话框。 通过该对话框选择不同的频率阶数，即可得到相应的位移图。 图8-28是频率阶数为10时形体的位移图。
移值，参照图8-12。
图8-11位移载荷对话框
图8-12在夹紧约束上施加位移载荷
8.4 静态有限元计算过程和后处理 如果在进入工程分析模块时选择了 Static Analyses（见图81所示对话框），在确定了约束条件和施加载荷之后就可以进 行静态有限元计算和后处理工作。 例如上述零件的底部选择了夹紧约束，左孔施加了X、Y分 量均为-1000N的轴承载荷，右孔施加了X分量为1000N、Y分 量为-1000N的轴承载荷，见图8-13。
体单元或虚拟实体起作用），
图8-5高级约束对话框
例如约束图8-6所示形体外棱边的2（Y方向）和3（Z方 向）的平移自由度，第一自由度（X方向）未被约束， 因此X轴上无箭头。
图8-6 选择棱边为高级约束
4．静态约束 该功能使形体不能产生刚体运动，成为静定状 态（约束平移和旋转自由度）。操作步骤是：（1）
双击图8-26(a)所示特征树上频率分析工况节点
，弹出图8-26(b)所示频率参数对话框，在对话框中指定计算模 态的最高阶数，例如10。
（a） （b） 图8-26特征树和频率参数对话框
8.5.3显示动态分析结果 1. 冯米斯应力（Stress von Mises）显示
单击 图标，显示形体的冯米斯应力图，见图8-27（a）。双击该应 力图或特征树的节点 ，将弹出图8-27（b）所示图像编辑 对话框。通过该对话框选择不同的频率阶数，即可得到相应的应力图。
Catia静态有限元分析-设计优化后杠支架
Catia静态有限元分析-设计优化后杠支架

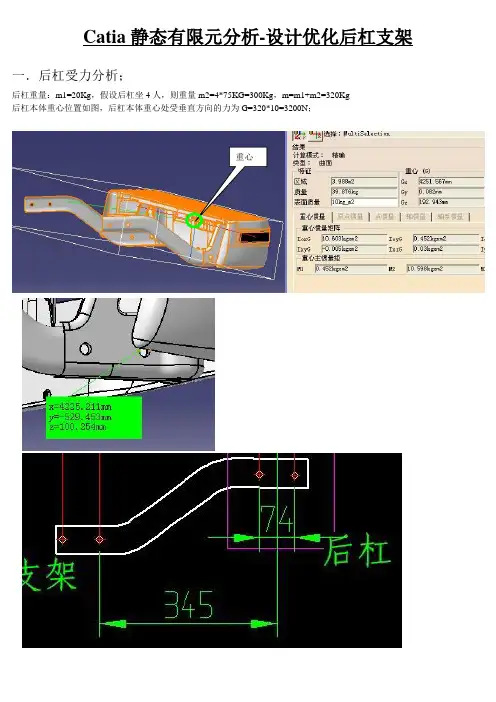

一．后杠受力分析；
后杠重量：m1=20Kg，假设后杠坐4人，则重量m2=4*75KG=300Kg，m=m1+m2=320Kg
后杠本体重心位置如图，后杠本体重心处受垂直方向的力为G=320*10=3200N；
重心
二．现有后杠支架受力情况；
后杠支架材质Q235，板厚5mm：
由图得出：
a. 受力最大位置加强板处，最大应力度为256 MPa>235 MPa,超出材料本身的屈服强度，所以该支架结构不满足使用要求；
三．优化后杠支架结构；
1）后杠支架方案1：增加一块3mm 的加强板；
支架t=5
加强板t=3 支架t=5
由图得出：
a. 受力最大位置加强板处，最大应力度为202 MPa<235 MPa,所以该支架结构满足使用要求；
2）后杠支架方案2：
由图得出：
a.受力最大位置加强板处，最大应力度为195MPa<235 MPa,所以该支架结构满足使用要求；
3）后杠支架案3：
由图得出：
a.受力最大位置加强板处，最大应力度为202 MPa<235 MPa,所以该支架结构满足使用要求；
所以优化后最佳方案为方案3，即可满足构件强度要求，重量较之其他的轻，成本较低。
catia 有限元分析命令详解
8.1 进入工程分析模块
1. 进入工程分析模块前的准备工作 （1）在三维实体建模模块建立形体的三维模型，为三维形体添
加材质，见4.7。
（2）将显示模式设置为Shading（着色）和Materials（材料）， 这样才能看到形体的应力和变形图，详见2.11.6。
2. 进入工程分析模块
选择菜单【 Start 】 【 Analysis & Simulation 】 【Generative Structural Analysis】弹出图8-1所示新的分析实 例对话框。 在对话框中选择静态分析（Static Analyses）、限制状态 固有频率分析（Frequency Analyses）还是自由状态固有频率 分析（Free Frequency Analyses），单击OK按钮，将开始一 个新的分析实例。
单击图标
，弹出对话框。（2）选择约束对象，同
时在形体附近显示静态约束标记 。
8.3 施加载荷 1. 均匀压力载荷 该载荷施加于曲面或平面，均匀分布，方向为表面的法向方 向。操作步骤为：（1）单击该图标 ，弹出图8-7所示施加 压力载荷对话框。（ 2）选择施加对象（表面）。（ 3 ）输入 压力数值（压强），参照图8-8。
体单元或虚拟实体起作用），
图8-5高级约束对话框
例如约束图8-6所示形体外棱边的2（Y方向）和3（Z方 向）的平移自由度，第一自由度（X方向）未被约束， 因此X轴上无箭头。
图8-6 选择棱边为高级约束
4．静态约束 该功能使形体不能产生刚体运动，成为静定状 态（约束平移和旋转自由度）。操作步骤是：（1）
图8-13选择了夹紧约束和施加了轴承载荷的零件
8.4.1计算 1. 确定存放计算数据和计算结果文件的的路径. 可以通过下面两种方法指定计算数据和结果存储路径： （1）选择图标 ，通过随后弹出的图8-14所示的确定存储路 径对话框输入计算数据和计算结果文件的的路径。
CATIA有限元分析计算实例
CATIA有限元分析计算实例CATIA是一种用于设计和制造的三维计算机辅助设计软件，它在各个行业都有广泛的应用。
其中，有限元分析（Finite Element Analysis，FEA）是CATIA中的一个重要功能，可以用于模拟和预测各种物理现象，并帮助设计者优化产品性能。
下面，我将介绍一个CATIA中的有限元分析计算实例，以展示其在工程设计中的应用。
假设我们正在设计一个汽车引擎盖。
我们想要在不同条件下评估引擎盖的结构强度和振动特性，以确保其能够坚固地保护发动机并满足相关的安全标准。
首先，我们需要创建一个引擎盖的三维模型。
使用CATIA的建模工具，我们可以绘制引擎盖的外形并添加必要的细节，如散热口和雨刷器孔。
建模完成后，我们可以对模型进行网格划分，将其划分为小的有限元单元，以便进行分析。
接下来，我们需要定义材料属性。
我们可以选择适当的材料，如钢或铝合金，并输入其弹性模量、泊松比和密度等参数。
这些参数将用于计算结构的应力和变形情况。
然后，我们需要定义边界条件。
引擎盖与车身连接，并受到来自风压和振动的作用。
我们可以将车身的约束定义为固定边界条件，并将风压和振动加载定义为外力边界条件。
这样，我们就能够在实际工作条件下模拟引擎盖的行为。
完成上述步骤后，我们可以运行有限元分析。
CATIA将根据定义的材料和边界条件，以及单元网格的约束，计算引擎盖在不同载荷下的应力和振动情况。
结果可以以颜色图或数值表的形式呈现，使我们能够直观地了解结构的性能。
分析完成后，我们可以评估引擎盖的结构强度和振动特性。
如果发现存在应力过大或振动过大的情况，我们可以进行优化设计。
例如，我们可以增加材料的厚度或在关键部位加强结构，以提高引擎盖的强度。
另外，我们还可以通过改变材料或结构来改善振动特性。
综上所述，CATIA的有限元分析功能为工程设计者提供了一个强大的工具，可以模拟和预测产品的性能。
通过进行有限元分析，设计者可以优化产品的结构和材料，以确保其满足设计要求并具有良好的性能。
CATIA有限元分析计算实例完整版
CATIA有限元分析计算实例完整版CATIA是一种强大的三维建模和设计软件，广泛应用于制造和工程领域。
它具有一系列功能强大的工具，可以进行有限元分析（FEA）计算。
有限元分析是一种工程分析方法，用于模拟和评估物体在各种载荷和边界条件下的性能和行为。
下面是一个使用CATIA进行有限元分析的示例：1.首先，打开CATIA软件并创建一个新的零件文件。
选择适当的模板和单位。
2.在零件文件中创建几何形状。
可以使用CATIA的建模工具来创建复杂的几何形状，或者导入现有的几何数据。
3.完成几何形状后，选择有限元分析工作台并打开分析模块。
这将打开有限元分析的工具和界面。
4.网格划分：在分析模块中，选择网格划分工具。
这将自动将几何形状划分为小的有限元单元，以便进行计算。
可以选择不同的划分方法和网格密度，以满足特定的计算需求。
5.材料属性定义：选择材料定义工具，为每个划分单元指定适当的材料属性。
可以从材料库中选择现有材料，也可以手动输入自定义材料属性。
6.边界条件设定：选择边界条件工具，为模型的不同部分设置适当的边界条件。
这可能包括约束、载荷和外部条件等。
可以通过使用图形界面或数值输入来定义这些条件。
7.求解器选择和设置：选择合适的求解器，并根据需要进行设置。
CATIA提供了多种求解器选项，包括静态、动态、热力学和疲劳分析等。
8.运行计算：在完成所有前期设置和准备工作后，开始运行有限元分析计算。
CATIA将自动执行计算，并生成相应的结果。
9.结果评估：一旦计算完成，可以使用CATIA的结果评估工具来查看和分析计算结果。
这包括位移、应力、变形和应变等。
10.优化和改进：根据需要，可以根据计算结果进行优化和改进。
CATIA提供了自动优化和参数化建模工具，可以帮助用户更好地改进设计。
通过以上步骤，可以使用CATIA进行完整的有限元分析计算。
CATIA的有限元分析模块提供了一整套功能和工具，使用户能够轻松地模拟、分析和评估复杂的工程问题。
CATIA_有限元分析
CATIA_有限元分析有限元分析是一种数值分析方法，用于模拟实际结构或部件在应力和变形等方面的行为。
它可以帮助工程师提前预测产品在使用过程中的性能和强度，并优化设计以满足要求。
CATIA提供了一套完整的有限元分析工具，包括建模、网格划分、加载和求解等功能。
在CATIA中进行有限元分析的第一步是建立几何模型。
CATIA提供了各种建模工具，可以帮助工程师创建几何形状，包括直线、曲线、曲面等。
几何模型可以通过绘制2D概念图或直接建立3D实体来创建。
CATIA还支持导入其他CAD软件创建的几何模型。
完成几何建模后，CATIA提供了一个功能强大的网格划分工具，用于将几何模型转换为有限元网格。
有限元网格是由无数个小单元组成的，每个小单元代表了结构的一小块。
网格划分的精度直接影响到有限元分析结果的准确性和计算速度。
CATIA提供了不同的网格划分算法和参数设置来满足不同的需求。
网格划分完成后，工程师可以指定加载和边界条件。
CATIA允许用户在结构上施加各种不同类型的力、压力和约束，以模拟真实的工况。
加载和边界条件的设置需要一定的工程经验和知识，以确保分析结果的可靠性。
一旦加载和边界条件设置完成，CATIA会自动求解有限元问题，并生成相应的结果。
结果包括应力、应变、变形等数据，可以用来评估产品的性能和可靠性。
通过分析结果，工程师可以确定哪些地方需要改进，并进行优化设计。
CATIA的有限元分析模块不仅能够进行静态分析，还支持动态分析、热分析、疲劳分析等不同类型的分析。
它还提供了一系列的后处理工具，用于可视化和解释分析结果。
工程师可以通过图形和表格等方式来展示和报告分析结果。
总结起来，CATIA的有限元分析功能为工程师提供了一个全面的工具集，用于分析和优化产品的性能和设计。
它可以帮助工程师在设计阶段解决问题，减少试错成本，提高产品的质量和效率。
在CATIA的指导下进行有限元分析，工程师可以更好地理解产品的行为，并做出更合理的设计决策。
