2. 逻辑函数及其简化 控制系统的输入与输出之间的逻辑关系称为逻辑函数。 如a、b为输入，s为输出，则s=a+b表示的是 a、b、s之间 的逻辑关系，即为逻辑函数。反之，由已知的真值表得到 逻辑函数称为逻辑函数的表写。逻辑函数的表写有两种方 法：积和法、和积法。 (1) 积和法 积和法是将真值表中s=1的变量组中的各变量先求积， 再求所有s=1的积式的和。在s=1的积和式中，变量为“1”， 则取该变量的本身；变量为“0”，则取该变量的非。 (2) 和积法 和积法是将真值表中s=0变量组中的各变量先求和，再 求所有s=0和式的积。在s=0和积式中，变量为“1”，则取 该变量的本身；变量为“0”，则取该变量的非。
)( a b c )( a b c )
7




回首页
12.1.2 卡诺图法
卡诺图法是一种简化逻辑函数的图解方法。这种方法 用一些和变量有关的方格组成的矩阵来表示逻辑函数，每 一个方格代表“横”、“纵”变量的逻辑“与”函数。卡 诺图法可以直接写出简化后的逻辑函数式，避免了复杂的 逻辑运算。具体简化方法可参见有关文献。
12.1 气动 非时序 逻辑系统 设计 12.2 气动 时序逻辑 系统设计
第12章 气动控制回路的设计及应 用实例

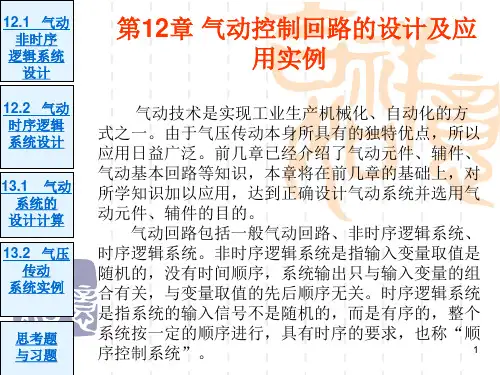

气动技术是实现工业生产机械化、自动化的方 式之一。由于气压传动本身所具有的独特优点，所以 应用日益广泛。前几章已经介绍了气动元件、辅件、 气动基本回路等知识，本章将在前几章的基础上，对 所学知识加以应用，达到正确设计气动系统并选用气 动元件、辅件的目的。 气动回路包括一般气动回路、非时序逻辑系统、 时序逻辑系统。非时序逻辑系统是指输入变量取值是 随机的，没有时间顺序，系统输出只与输入变量的组 合有关，与变量取值的先后顺序无关。时序逻辑系统 是指系统的输入信号不是随机的，而是有序的，整个 系统按一定的顺序进行，具有时序的要求，也称“顺 1 序控制系统”。
6
回首页
例12-1 已知逻辑函数的真值表如表12-3所示，用 积和法求其逻辑函数。表12-3 逻辑函数真值表 解：（1）利用积和法求 取表6-3中s=1的对应项： abc 、 abc 、abc 、 abc， 求各积式的和： s= abc abc abc abc =bc+ac+ab (2) 利用和积法求 取表6-3中s=0的对应 ， 项： 、 、 、 a b c a b c a b c a b c 求各积式的积： s=( a b c )( a b c =ab+ac+bc
13.1 气动 系统的 设计计算
13.2 气压 传动 系统实例
思考题 与习题
气动回路的设计方法可以分为以下几种： 1. 试凑法 该方法是将选用的气动基本回路、常用回路试凑在一 起组成控制回路，然后分析是否能满足设计要求。如不能 满足要求，则要修改或另选回路，直到满足设计要求为止。 此法是液压回路常用的设计方法，设计气动回路也可以参 照使用。 2. 逻辑法 逻辑运算法：该方法是根据控制要求，直接应用逻辑代 数进行计算化简。但计算过程较复杂，对于复杂的控 制回路不易得到最佳结果。 图解法：该方法是利用逻辑代数的特性，把复杂的计算 用图解的方法表示出来，如信号—动作线图法（X—D 线图）、卡诺图法等。 3. 分组供气法 该方法是在控制回路中，增加若干个控制元件对行程 阀采用分组供气的方式。产生障碍时，可切断障碍信号的 气源，防止障碍的产生。此法对单往复系统应用比较方便。
10
回16-2 气缸、行程阀、信号的符号及程序动作、相位、信号示意图
11
回首页
(2) 列出工作程序 根据以上的符号规定，可以用程序式来表示 行程程序气缸的动作顺序。如气缸的动作顺序为： A缸伸出——B缸伸出——B缸退回——A缸退回， 用程序式表示则为：
其中，q表示手动启动信号，a1、a0 、b0、b1分 别为气缸到位后由行程阀发出的原始信号。上述 程序可以简化为：[A1 B1 B0 A0]。
2
回首页
12.1 气动非时序逻辑系统设计
“逻辑”一词英文中是Logic，表示思维的规律。这 类问题常见的有对数个参数进行控制的报警回路、根据检 测信号进行分选的气控回路等。气动非时序逻辑系统的设 计有两种方法：逻辑代数法、卡诺图法。
12.1.1 逻辑代数法设计
1. 逻辑代数的基本运算及简化规律 逻辑代数中的变量只取“0”、“1”两个值，它们表示 相互独立的两个状态。一般可用“1”表示输出“有气”， 用“0”表示输出“无气”，也可以用“1”表示气缸“前 进”，用“0”表示气缸“后退”。表16-1是逻辑代数的几 种基本运算，表16-2是逻辑代数的基本运算规律。
8
回首页
12.2 气动时序逻辑系统设计
12.2.1 概述逻辑控制回路放大器转换器执行元 件被控对象外部指令或信号行程发信器
气动时序逻辑系统是实现自动化广泛采用的一种控制 方法，常见的行程程序控制就属于时序逻辑系统问题。其 控制框图如图16-1所示。
9
回首页
1. 符号规定 为了准确表达和描述气动程序动作、信号及它们之间 的关系，必须用规定的符号和数字表示。 (1) 符号规定 1）用大写字母A、B、C、D表示气缸，用下标“1”、 “0”表示气缸活塞杆的两种不同的状态，例如A0表示气缸 A活塞杆的收回状态，A1表示气缸A活塞杆的伸出状态。 参见图16-2。 2）A气缸的主控阀也用A表示。 3）主控阀两侧的气控信号称为执行信号。用A1*、 A0*表示，如A1*表示控制缸A伸出时的执行信号，A0*表示 控制缸A收回时的执行信号。执行信号必须是排除障碍的 信号。 4）用带下标的小写字母a1、a0、b1、b0等分别表示 与动作A1、A0、B1、B0等相对应的行程阀及其输出信号。 如a1表示气缸A活塞杆的伸出到终端位置时所压下的行程 阀及其输出的信号，b0表示气缸B活塞杆的收回到终端位 置时所压下的行程阀及其输出的信号。
