控制板加工工艺流程
pcb板加工流程

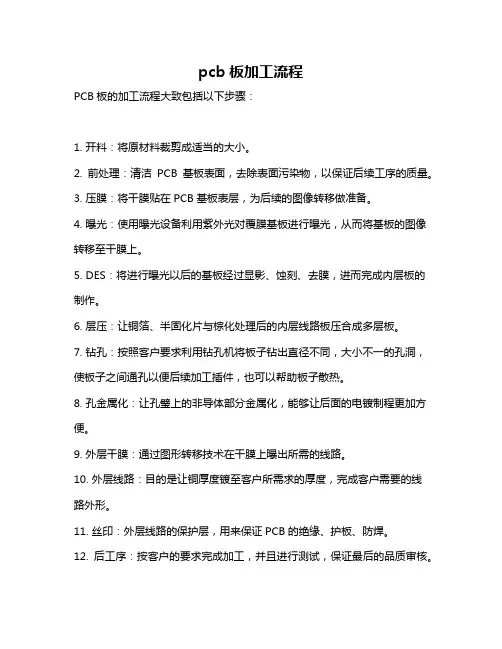

pcb板加工流程
PCB板的加工流程大致包括以下步骤：
1. 开料：将原材料裁剪成适当的大小。
2. 前处理：清洁PCB基板表面，去除表面污染物，以保证后续工序的质量。
3. 压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。
4. 曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。
5. DES：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。
6. 层压：让铜箔、半固化片与棕化处理后的内层线路板压合成多层板。
7. 钻孔：按照客户要求利用钻孔机将板子钻出直径不同，大小不一的孔洞，使板子之间通孔以便后续加工插件，也可以帮助板子散热。
8. 孔金属化：让孔璧上的非导体部分金属化，能够让后面的电镀制程更加方便。
9. 外层干膜：通过图形转移技术在干膜上曝出所需的线路。
10. 外层线路：目的是让铜厚度镀至客户所需求的厚度，完成客户需要的线
路外形。
11. 丝印：外层线路的保护层，用来保证PCB的绝缘、护板、防焊。
12. 后工序：按客户的要求完成加工，并且进行测试，保证最后的品质审核。
这个流程为多层PCB的完整制作工艺流程，仅供参考。
如需更准确的信息，可以查阅相关的专业PCB书籍或者咨询专业人士。
pcb板制板工艺流程
PCB板制板工艺流程1. 设计PCB板的设计过程是整个制板工艺流程的基础。
设计师根据电路原理图和设计要求，使用专业的EDA（电子设计自动化）软件绘制PCB板的物理图形。
在这个过程中，设计师需要考虑到元件布局、电路布线、材料选择、生产工艺等因素，以确保PCB板能够满足电路性能和生产要求。
2. 制版制版是PCB板制作过程中的重要环节。
在制版阶段，将设计好的PCB 板物理图形通过制版机转换成可以用于印刷的掩膜。
制版机在铜板上雕刻出电路图形的凹槽，这些凹槽将成为后续蚀刻过程中电路图形的基础。
3. 蚀刻蚀刻是PCB板制作过程中的关键步骤。
在蚀刻阶段，将制版后的铜板放入蚀刻液中，通过化学反应将未被掩膜覆盖的铜部分蚀刻掉，从而形成电路图形。
蚀刻过程中需要注意控制温度、浓度和时间等参数，以保证电路图形的质量和精度。
4. 镀金镀金是为了提高PCB板上元件的可焊性和耐腐蚀性。
在镀金阶段，将蚀刻好的铜板放入镀金液中，通过电镀的方式在电路图形上覆盖一层金属层。
镀金层可以提高电路的导电性能和稳定性，同时还可以保护电路免受氧化和腐蚀。
5. 打孔打孔是为了将元件插入PCB板并实现焊接。
在打孔阶段，使用钻孔机在PCB板上按照设计要求钻出一定数量和大小的孔洞。
这些孔洞可以用于插入元件引脚和实现电路板与外部连接。
6. 涂印涂印是为了标识和保护PCB板。
在涂印阶段，将特定颜色的油漆涂在PCB板的表面和元件引脚上。
这不仅可以标识出电路的功能和连接方式，还可以保护电路免受外界环境和机械损伤。
7. 焊接焊接是将元件插入PCB板并实现电路连接的过程。
在焊接阶段，将元件插入PCB板的孔洞中，然后使用焊接设备将元件引脚与PCB板上的电路图形进行焊接。
焊接过程中需要注意控制温度、时间和焊接质量，以保证电路的稳定性和可靠性。
8. 测试测试是确保PCB板质量和性能的重要环节。
在测试阶段，使用专业的测试设备对PCB板进行电气性能测试、功能测试和可靠性测试等。
pcb板制成工艺流程
pcb板制成工艺流程PCB板制成工艺流程可有趣啦，来听我给你唠唠。
一、设计阶段。
这就像是给PCB板画一幅蓝图呢。
工程师们要根据产品的功能需求，在电脑软件上精心设计电路布局。
他们得考虑各个元件的位置，就像安排一群小伙伴住宿舍一样，要让每个小伙伴都住得舒服，而且相互之间联系方便。
比如说，那些经常要交流信号的元件就得挨得近点儿。
这里面要用到各种专业的设计软件，工程师们在软件里画线路、定元件的封装形式，可认真啦，一点点偏差都可能导致后面成品出问题呢。
二、制作印刷电路板。
1. 基板准备。
首先得有个合适的基板，就像盖房子得有块好地一样。
这个基板通常是绝缘的材料，而且要保证有一定的平整度和稳定性。
一般有玻璃纤维板之类的，这些基板就像是舞台的台面，为后面的元件和线路表演提供场地。
2. 铜箔附着。
接下来就是把铜箔附着在基板上。
这铜箔可重要啦，它就像是给舞台铺上了一层能导电的地毯。
铜箔的质量也得好，要保证厚度均匀、导电性好。
这一步就像是给PCB板穿上了一层能导电的外衣，为后面线路的形成打下基础。
3. 打印电路图案。
这时候就像用魔法一样，把之前设计好的电路图案印到铜箔上。
有专门的打印设备，就像一个超级精准的打印机。
这个图案可是PCB板的灵魂，线路怎么走、元件怎么连，都在这个图案里啦。
这个过程要非常精准，不能有一点儿马虎，不然线路不通或者元件连错了，那可就麻烦大了。
三、蚀刻。
印好图案之后就要蚀刻啦。
蚀刻就像是雕刻家在铜箔上进行雕刻一样。
把不需要的铜箔部分去掉，只留下我们设计好的线路部分。
这就需要用到化学药水啦，这些药水就像一个个小小的工匠，把多余的铜箔慢慢腐蚀掉。
这个过程得控制好时间和药水的浓度，要是时间太长或者药水太猛，可能就会把不该腐蚀的部分也弄掉了，那可就前功尽弃了。
四、钻孔。
PCB板上有好多孔呢，这些孔可不是随便打的。
它们有的是为了安装元件，有的是为了让不同层的线路连通。
就像在大楼里开一些通道一样。
钻孔的时候要保证孔的位置和大小都非常精准。
精选压板的工艺流程与工艺控制
培 训 教 材
压 板 培 训 教 材源自补充说明------本制程还包括将压合后的多层板进行外形 加工及钻管位孔。------另外还包括半固化片及铜箔的切割、压前 预排、分隔钢板的使用与维护等周边项目。
Page 4
培 训 教 材
压 板 培 训 教 材
培 训 教 材
压 板 培 训 教 材
Page 31
b、Burkle压机(Fullsheet 39"×51")
培 训 教 材
压 板 培 训 教 材
3.4 铜箔 ------压延铜箔是由铜锭经热压、韧化、刨削去垢、 冷轧、连续轫化、酸洗、最后压延及脱脂干 燥等得到原始压延铜箔，再经粗化及防锈处 理后得到商品化的铜箔。 ------电镀铜箔是将硫酸铜溶液在滚轮式的电镀槽 中于巨大滚轮表面镀得连续铜层，然后再经 粗化、耐热处理及防锈处理后得到商品化的 铜箔。
Page 40
培 训 教 材
压 板 培 训 教 材
四、潜在问题及解决方法
Page 41
培 训 教 材
压 板 培 训 教 材
Page 42
- Prepreg
- Foil
压 板 培 训 教 材
2.5 大型压板方式 ------MASS LAM ------PIN LAM
Page 16
培 训 教 材
压 板 培 训 教 材
Page 17
培 训 教 材
- Heat Plate
- Heat Plate
Page 13
培 训 教 材
外压铜箔结构（Foil Construction)
- Foil
- Foil
- Prepreg
- Prepreg

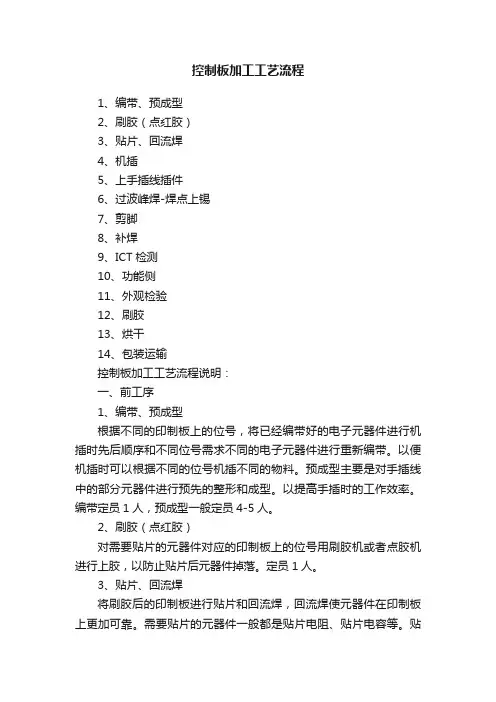

控制板加工工艺流程
控制板加工工艺流程1、编带、预成型2、刷胶（点红胶）3、贴片、回流焊4、机插5、上手插线插件6、过波峰焊-焊点上锡7、剪脚8、补焊9、ICT检测10、功能侧11、外观检验12、刷胶13、烘干14、包装运输控制板加工工艺流程说明：一、前工序1、编带、预成型根据不同的印制板上的位号，将已经编带好的电子元器件进行机插时先后顺序和不同位号需求不同的电子元器件进行重新编带。
以便机插时可以根据不同的位号机插不同的物料。
预成型主要是对手插线中的部分元器件进行预先的整形和成型。
以提高手插时的工作效率。
编带定员1人，预成型一般定员4-5人。
2、刷胶（点红胶）对需要贴片的元器件对应的印制板上的位号用刷胶机或者点胶机进行上胶，以防止贴片后元器件掉落。
定员1人。
3、贴片、回流焊将刷胶后的印制板进行贴片和回流焊，回流焊使元器件在印制板上更加可靠。
需要贴片的元器件一般都是贴片电阻、贴片电容等。
贴片12小时产能一般在3000左右。
定员1人。
4、机插将贴片后的半成品进行机插，机插分为卧插和立插，先卧插后立插。
主要是电阻、电容等进行机插。
机插12小时产能一般在3600块左右。
定员1人。
二、组装车间此时一块控制板已经完成近一半的工作量，接下来的手插、波峰焊、剪脚、补焊、ICT 检测、功能测试、外观检查等工序都是在流水线上操作。
1、手插此道工序是将贴片机插好的半成品控制板进行手插流水线的操作。
将不能在贴片、机插车间完成的元器件在手插线进行手插，根据不同的控制板一般定员15-25人不等。
2、波峰焊将已经完成贴片、机插、手插的控制板过波峰焊上锡。
固定所有的元器件。
定员1人3、剪脚此工序是将波峰焊后控制板上元器件留出来的引脚剪掉，留出1.5-2.5MM的余量。
定员1人。
3、补焊此工序是检查元器件引脚有没有虚焊、漏焊的点，用焊锡丝进行修补。
此工序根据不同的控制板一般定员在4-8人。
4、ICT检测用测试用针床对控制板进行ICT 检测，以检查控制板有没有开路、短路、连焊、元器件的阻值、容量等。
空调控制器加工流程
空调控制器加工流程
空调控制器的加工流程一般包括以下几个步骤：
1. 设计与规划：确定空调控制器的功能需求、设计界面和外观，并制定相应的规范和标准。
2. 零部件采购：根据设计规格和要求，采购相关的电子元件、电路板、外壳、按钮、显示屏等零部件。
3. 制造电路板：通过印刷电路板（PCB）的制造工艺，将所需的电子元件焊接到电路板上，形成电路连接。
4. 组件装配：将已制造好的电路板与其他零部件，如外壳、按钮、显示屏等进行组装，确保各部分的正确连接。
5. 调试与测试：对组装好的空调控制器进行功能测试和性能验证，确保其正常工作和符合设计要求。
6. 支架焊接：如果空调控制器需要固定在墙壁或其他支架上，还需要进行支架的焊接和安装。
7. 清洁与包装：清洁已完成的空调控制器，并按照规定的包装要求进行包装和标识。
8. 质量检验：进行全面的质量检验，确保空调控制器符合相关标准和质量要求。
9. 出厂和配送：经过质量检验合格后，将空调控制器出厂并配送给客户或销售商。
需要注意的是，以上仅是一般情况下的加工流程，具体的流程可能会根据不同的生产厂商和产品特性有所差异。
pcb制作的基本工艺流程
pcb制作的基本工艺流程PCB制作的基本工艺流程PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。
它是一种用于支持和连接电子元件的基板，通过在其表面印刷导电图案来实现电路连接。
PCB制作的基本工艺流程包括设计、制版、印刷、蚀刻、钻孔、插件、焊接和测试等步骤。
1. 设计PCB设计是整个制作过程中最重要的一步。
设计师需要根据电路原理图和元器件布局图，绘制出PCB的布局图和线路图。
在设计过程中，需要考虑电路的稳定性、可靠性、抗干扰性和成本等因素。
设计完成后，需要进行电气规则检查（ERC）和布局规则检查（DRC）等验证，确保设计的正确性和可行性。
2. 制版制版是将设计好的PCB图案转移到铜箔上的过程。
制版通常采用光刻技术，即将PCB图案转移到光刻胶上，再通过曝光和显影等步骤，将图案转移到铜箔上。
制版完成后，需要进行检查和修补，确保图案的完整性和准确性。
3. 印刷印刷是将PCB图案转移到基板上的过程。
印刷通常采用丝网印刷技术，即将PCB图案印刷到基板上，形成导电图案。
印刷完成后，需要进行检查和修补，确保图案的完整性和准确性。
4. 蚀刻蚀刻是将未被印刷的铜箔部分蚀刻掉的过程。
蚀刻通常采用化学蚀刻技术，即将基板浸泡在蚀刻液中，使未被印刷的铜箔部分被蚀刻掉，形成导电通路。
蚀刻完成后，需要进行清洗和检查，确保导电通路的完整性和准确性。
5. 钻孔钻孔是在基板上钻孔，形成插件孔和焊盘孔的过程。
钻孔通常采用机械钻孔技术，即使用钻头在基板上钻孔。
钻孔完成后，需要进行清洗和检查，确保孔的完整性和准确性。
6. 插件插件是将电子元件插入插件孔中的过程。
插件通常采用手工插件技术，即将电子元件手工插入插件孔中。
插件完成后，需要进行检查和修补，确保插件的正确性和稳定性。
7. 焊接焊接是将电子元件与PCB焊接在一起的过程。
焊接通常采用波峰焊接技术，即将PCB浸泡在焊锡池中，使焊锡涂覆在焊盘上，再将电子元件放置在焊盘上，通过加热使焊锡熔化，将电子元件与PCB 焊接在一起。
控制器工艺流程
控制器工艺流程控制器工艺流程流程:一.线束加工1.根据图纸选择正确线材2.裁切3.打端子4.成型二.MOS管组安装1.根据机型及产品选择正确MOS管和铝条。
2.铝条上需要附高温绝缘胶带，并涂导热硅胶，然后在对应锁MOS管螺丝的孔位穿孔。
3.将铝条和MOS管依次放入夹具中。
4.卡入高温绝缘粒子。
5.锁螺丝。
注意：电动起子需要确认接地。
锁MOS管时，需要用手按住被锁MOS管，防止在锁螺丝过程中MOS移位翘起。
完成MOS管组组装后，需要测试MOS管和铝条见是否绝缘。
三.PCBA覆铜条及烧录程式1.根据机种选择正确铜条，将铜条覆在PCBA背面。
目的，增加走大电流线路的承载能力。
2.烧录程式(如需要)，根据产品不同选择正确程式烧录。
方法：将烧录器接口连接在PCBA对应位置，指示灯亮起，保持约3秒，待‘成功’指示灯亮起，表示已烧录完成。
注意：覆铜条时注意不可损坏PCBA上元器件。
接触PCBA作业时需要佩戴静电手环。
四.插件1.依人员及工序分配工位。
插件一般原则：由小到大，由密到疏。
2.元器件极性：电容：本体白色标示且短脚端为负极，长脚端为正极；对应PCBA 上白色mark处插入电容负极。
三极管：横截面为半圆形，对应PCBA上半圆形mark。
3.线束插线：参考对应机型的插件图插线。
注意：插件完成后安排自检或专工位人员检查，是否有漏插、极性反、线束插错位、MOS管组翘起浮高等问题。
五.过锡1.锡炉设定265度，焊接前确认锡有完全融化，并去除锡液面氧化物。
2.浸助焊剂，将PCBA焊接面浸入助焊剂中，注意助焊剂不可溢到PCBA零件面。
3.过锡时，将PCBA以同锡液面30度角浸入，当PCBA和液面接触后，慢慢前推PCBA，使PCBA与液面平行，然后斜上30度拉起PCBA，焊接完成，时间3~5秒。
注意：焊接过程中保持锡槽内的锡量。
锡炉温度过高或浸锡时间过长，将导致PCBA变形、起泡等问题。
锡炉温度低，将导致焊接不光泽、不饱满、连锡等问题。
控制器生产工艺流程图
品的质量。 ③、通过QC检查合格后，贴上合格标签后封装入库。
谢谢大家！
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
注意事项： ★ 电动螺丝刀需可靠接地。 ★ 安装时元器件引脚不要接触到铝壳，防止电容漏电击坏芯片。 ★ 螺丝加弹簧垫圈，防止螺丝松动。
2、绝缘性测试
用摇表L端接外壳， E端接控制器电源正极或负极（注意：不可以接 到相线上），顺时针转动摇表，测量外壳绝缘性（合格值在100MΩ以上）
已组装好的控制器
3、成品测试
5、剪脚
1）、剪脚机剪控制器引脚时，引脚高度保持适中，一般控制 在离板面1.5±0.5mm（包括焊点在内）左右。
1.5mm
剪脚的长度范围
2）、注意事项
★ 剪脚机必须安全接地. ★ 在剪控制器引脚时，应平衡用力，不可强力下压，防止刀片损
伤控制板铜箔，以免伤到操作人员。 ★ 手工剪脚时斜口钳与焊点的距离要控制好，防止剪到焊点造成
⑤防盗测试： ＊内置防盗：关掉电门锁拨动电机，电机锁死。 ＊外置防盗：关掉电门锁，按遥控器防盗按钮，拨动电机， 电机锁死。
⑥、倒车测试：接通倒车线，转动转把电机反转。 ⑦、巡航测试：
＊自动巡航：短接MSP与地线，转动转把持续8秒不 动进入巡航状态。
＊手动巡航：点触MSP与地线，进入巡航，再点触一 次，退出巡航。
3）放电后的控制器应摆 放整齐，不允许乱堆 乱放，多层堆放之间 要加绝缘隔板
5、三防漆（防潮、防静电、防腐蚀）
三防漆工艺选择，一般由产品不同的黏度（不同的浓 度有不同的固含量）决定。各三防漆厂家一般用自己的 稀释剂来稀释、配置不同浓度的产品，从而确定采取喷、 刷、浸等不同工艺。
pcb板工艺流程
pcb板工艺流程PCB板工艺流程是指在设计和制造PCB板的过程中，各种工艺步骤的顺序和方法。
下面是一个典型的PCB板工艺流程。
1. PCB设计：首先，根据电路的功能和要求，使用电路设计软件绘制出PCB布局图和线路图。
这个过程包括安置元件、布线、分层和规划空间等。
2. PCB制版：使用CAD软件将设计好的PCB图纸转换为光刻胶版。
然后，将背面涂上感光胶，并使用紫外光进行曝光，将PCB线路图形转移到铜板上。
3. 蚀刻：在制作PCB板时，需要借助于化学物质来刮去不需要的铜层。
这个化学物质叫做蚀刻剂。
将铜板浸泡在蚀刻液中，通过化学反应，将不需要的铜层蚀刻掉，从而形成所需的PCB线路。
4. 打孔：打孔是在PCB板上加工电子元器件的重要步骤。
使用冲压机床将孔打入PCB板，并确保孔与线路对应。
5. 钻孔：钻孔是在打孔后加工的步骤，用于在PCB板上形成更小的孔。
这些孔将用于焊接和安装电子元器件。
这个过程必须非常精准，以确保孔的位置和尺寸与设计相对应。
6. 覆铜：在PCB板的表面，需要覆盖一层薄铜膜，以保护PCB线路防止氧化和腐蚀。
这个过程可以通过电镀的方式进行，使用阳极和阴极将铜反应在PCB板上。
7. 焊盘制作：在完成薄铜膜后，需要用焊盘将电子元器件固定在PCB板上。
焊盘在PCB板的表面制作，并有助于焊接的连接。
8. 组装：将电子元器件焊接到焊盘上，并将它们固定在PCB 板上。
9. 电测：在PCB板制作完成后，需要进行电测来确保PCB板的质量和功能正常。
通过测试设备对PCB板进行电气测试，以检测是否有短路、开路或其他电气问题。
10. 包装：完成所有测试和调试后，将PCB板包装成适合运输和存储的形式。
总结来说，PCB板工艺流程包括设计、制版、蚀刻、打孔、钻孔、覆铜、焊盘制作、组装、电测和包装等步骤。
每个步骤都是重要的，需要确保工艺的准确性和质量，以保证PCB板的正常运行。
PCB工艺流程
PCB工艺流程PCB（Printed Circuit Board，印刷电路板）是现代电子元器件的重要基础之一。
通常情况下，我们都是通过计算机辅助设计软件来完成PCB的设计，然后将设计好的电路板图形输出到PCB生产设备中进行印刷。
但是，在这个过程中，我们同时也需要进行一系列的加工和测试，以确保PCB能够高效稳定地工作。
这些加工和测试的流程就是PCB工艺流程，下面介绍一下具体的工艺流程步骤。
一、设计和原理图PCB的设计是首先需要完成的环节，它决定了PCB的形状、大小和布局等关键参数。
一般情况下，我们使用PCB设计软件进行电路板图形的设计，可以将电路的原理图输出到PCB设计软件中，然后进行布线和PCB参数定义。
在PCB设计过程中，我们需要注意PCB布局规范、信号完整性和EMC（Electro-Magnetic Compatibility）等因素，以确保PCB功能稳定可靠。
二、生产图层在PCB生产过程中，我们需要先生成制造图层，包括外层线路图（Top Layer）、内部线路图（Inner Layer）、网孔图（Drill Layer）和焊盘图（Solder Mask Layer）等图层。
在生成这些图层之前，我们需要正确设置优先级，以确保每一个图层能够清晰地显示并在加工过程中有用。
三、加工和PCB打印加工和PCB打印是PCB生产工艺中最核心的步骤之一，它需要将PCB设计图形传输到加工设备上，并完成PCB的印刷和加工。
在加工过程中，我们需要先进行洗板预处理，以去除表面残留物和污垢；然后在UV曝光和蚀刻阶段使用化学物质，使PCB 的线路图纹理和焊盘得以清晰呈现；最后使用PCB钻孔机在PCB 上钻孔和裁切PCB，以得到一个完整的PCB电路板产品。
四、贴片和焊接在PCB生产工艺的最后阶段，我们需要进行贴片和焊接，以将需要的芯片元件和电子元件连接到PCB上。
这一过程包括：检验和帖片，通过AOI（Automatic Optical Inspection）和X-Ray检测来确保元件的精准帖贴；然后进行元件焊接，包括波峰焊接（Wave Soldering）和手工焊接，以确保元件稳定可靠地连接到PCB上。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
控制板的生产与管理
控制板的生产与管理控制板的生产流程控制板英文名是PCBA，也就是说PCB空板经过SMT上件,再经过DIP插件的整个制程,简称PCBA制程。
PCBA生产流程大致如下：一、SMT表面贴装技术1、放置PCB板，PCB板电路图一般由客户自己设计，再与生产厂家沟通，看方案是否可行；2、印刷，其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。
所用设备为印刷机（锡膏印刷机），位于SMT生产线的最前端；3、贴装，其作用是将表面组装元器件准确安装到PCB的固定位置上。
所用设备为贴片机，位于SMT生产线中印刷机的后面；4、固化，其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。
所用设备为固化炉，位于SMT生产线中贴片机的后面；5、回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。
所用设备为回流焊炉，位于SMT生产线中贴片机的后面；6、AOI检测，运用视觉处理技术自动检测PCB板上各种不同帖装错误及焊接缺陷。
二、DIP双列直插式封装技术（即手插技术）1、插件，即焊接其它贴片机上无法安装的零件；2、过波峰焊，将胶、锡融化，此过程需添加松香助化剂，加快胶、锡融化；3、 ICT测试，一种在线式的电路板静态测试设备，主要测试电路板的开短路、电阻、电容、电感、二极管、三极管、电晶体、IC等元件；4、ATE测试，类似于ICT测试，区别在于ATE可以进行上电后的功能测试；5、FCT测试，对测试目标板加载合适的激励，测量输出端响应是否合乎要求。
位于ICT、ATE测试之后；6、FAE，对检测出现故障的PCB板进行返工，即检修NG板。
配置在生产线中任意位置。
三、Casing（组装）简单的说，就是把零散的(兼容的)电脑配件组合装配成整套机器。
组装完之后就是总检，包装，入库。
以上就是PCBA板作业生产流程的步骤，从整个生产过程可以看出，整个流程的自动化程度是较高的。
在保证线上产品的高合格率方面，先进的生产设备，良好的测试程序是很重要的。
pcb加工流程
PCB加工流程大致可以分为以下十二步：
1.设计电路图，确定尺寸和层数等参数。
2.生成Gerber文件，包括PCB板的各种参数信息。
3.制作钢网，使用纯铜丝网和丝网印刷膜。
4.在基板上印制图形，使用印刷机器和钢网。
5.腐蚀处理，将不需要的铜层腐蚀掉。
6.钻孔，将需要连接的电子元器件钻出孔位。
7.内层制作，包括制作PCB电路板的内层线路。
8.前处理，清洁PCB基板表面，去除表面污染物。
9.压膜，将干膜贴在PCB基板表层，为后续的图像转移做准备。
10.曝光，使用曝光设备利用紫外光对覆膜基板进行曝光，从而
将基板的图像转移至干膜上。
11.DE，将进行曝光以后的基板经过显影、蚀刻、去膜，进而完
成内层板的制作。
12.内检，主要是为了检测及维修板子线路。
需要注意的是，不同结构的板子其工艺流程也不一样，以上流程为多层PCB的完整制作工艺流程。
PCB生产工艺流
PCB生产工艺流1. 引言PCB(印刷电路板)是现代电子设备的核心组成局部之一，它提供了电子元器件的机械支撑和电子连接功能。
在PCB生产过程中，需要经过多个工艺步骤来完成。
本文将介绍PCB生产的工艺流程，并详细描述每个步骤。
2. PCB生产工艺流程2.1 原始文件准备在开始PCB生产之前，需要准备好原始文件，包括设计图纸和工艺规格。
设计图纸应包含所有电子元件的布局和连线，而工艺规格应包含PCB的尺寸、层数、最小线宽和最小孔径等信息。
2.2 单层PCB的制作对于单层PCB，制作工艺相对简单。
以下是制作单层PCB的典型步骤： 1. 准备基板：选择适当的基板材料，并将其切割成所需的尺寸。
2. 清洁基板：使用化学品清洗基板，以去除外表的污垢和油脂。
3. 打印电路：将设计图纸上的电路图案打印到基板上，常用的方法有丝网印刷和光刻。
4. 蚀刻电路：使用化学溶液蚀刻掉不需要的铜层，以形成电路路径。
5. 钻孔：使用钻床在基板上钻孔，以便安装电子元件。
6. 外表处理：对基板进行外表处理，以提高焊接和阻焊的性能。
7. 最后的检查：检查PCB是否符合设计要求，包括尺寸、线宽和孔径等。
2.3 多层PCB的制作相比于单层PCB，多层PCB的制作过程要复杂一些。
以下是制作多层PCB的常见步骤： 1. 内层制作：在内层材料上打印出电路图案，并通过蚀刻和钻孔形成内层电路。
2. 层压：将内层电路板和外层电路板用层压机进行层压，形成多层结构。
3. 清洁层压板：清洁和去除层压板上的残留物。
4. 多层PCB的钻孔：使用钻床钻出多层PCB的孔位，以便安装电子元件。
5. 外表处理：对多层PCB进行外表处理，以提高其性能。
6. 最后的检查：检查多层PCB是否符合设计要求，并进行必要的修复和调整。
3. 总结PCB生产工艺流程涉及多个步骤，从准备原始文件到制作成品PCB。
对于单层PCB和多层PCB，制作工艺有所不同。
通过正确执行每个步骤，并进行必要的质量检查，可以确保PCB的质量和性能。
pcb产品工艺流程
pcb产品工艺流程PCB产品工艺流程是指在PCB（Printed Circuit Board，印制电路板）的制造过程中，从原始材料准备到最终产品组装的全过程。
以下是一个一般的PCB产品工艺流程：1. 原始材料准备：首先，需要准备PCB材料，主要包括基材和覆铜膜。
基材可以是玻璃纤维布（FR-4）或其他类型的材料，而覆铜膜是在基材上通过化学方法涂覆的一层铜。
2. 原材料切割：将基材和覆铜膜按照所需尺寸进行切割，通常使用机械切割或激光切割等方式。
3. 表面处理：将切割好的基材和覆铜膜进行表面处理，以提高其焊接性能。
表面处理包括去除表面氧化物、涂覆阻焊油墨等步骤。
4. 图形绘制：利用光刻技术将电路线路图案投射到覆铜膜上，形成覆铜膜图案。
光刻技术通常使用UV曝光和蚀刻的方法。
5. 铜箔蚀刻：将未被光刻覆盖的部分铜层蚀刻掉，留下所需的电路线路。
6. 穿孔：在经过铜箔蚀刻后，需要在PCB上打孔，以便于线路之间的连接。
通常使用机械或激光钻孔机进行穿孔。
7. 电镀：在孔内和线路上进行电镀，以增加导电性，并制备电路层之间的连接。
电镀有铜镀和镀金等不同方式。
8. 色网印刷：在PCB上印刷陶瓷颜料，形成要印刷的文字和图案。
色网印刷可以通过模板印刷或喷墨打印等方式进行。
9. 阻焊：涂覆阻焊油墨在PCB上，覆盖和保护线路，防止短路和氧化。
10. 焊接：将元器件或电子元件焊接到PCB上，通常使用表面贴装技术（SMT）或插件焊接技术。
11. 清洗和检查：清洗焊接后的PCB，以去除残留的焊接胶和油墨。
然后进行质量检查，确保PCB的质量符合要求。
12. 组装和测试：将已经焊接和检查好的PCB组装到最终产品中，并进行功能测试和电性能测试，以确保产品的正常运行。
13. 包装和出货：将已经组装好的PCB产品进行包装，并准备出货。
总结起来，PCB产品工艺流程是一个涉及多个环节的复杂过程，需要对原材料进行处理、进行图形绘制、蚀刻、穿孔、电镀、印刷、焊接、清洗、检查、组装、测试和包装等步骤。
