电子产品设计生产工艺流程
电子产品制造总体工艺流程
电子产品制造总体工艺流程
1.产品研制：研发出具备市场竞争力的、符合客户要求的电子产品，
实现产品需求分析、设计、模拟、试验、修改等步骤。
2.设备准备：根据产品的特点及工艺条件，选择和调试相应的生产装备，确保设备的正常运行并达到生产要求。
3.材料准备：根据产品的要求，选用满足条件的材料并准备起来，检
查原材料的物料及质量，确保具有良好的中间材料。
4.电子元件装配：将研制好的电子元器件装入印刷电路板上，一般采
用自动化生产装配线，实现批量生产。
5.电路测试：检查电路板装配的准确性和正确性，利用特定仪器或设备，对电路的电气特性进行测试，确保电路在正常电气特性的设定范围内。
6.机械加工：根据产品结构和要求，运用机械加工设备对机壳和配件
进行加工，生产出满足产品要求的机械零件。
7.机械装配：将机械零件、电子元器件及电路板组装拼接在一起，组
装成一个完整的电子产品。
8.质量检测：对已经组装完成的产品表面、外形、尺寸和功能进行全
面而准确的检测，确保产品质量达标。
9.包装发货：将检测合格的产品按照客户要求或制定的标准进行包装，在规定时间内发货。

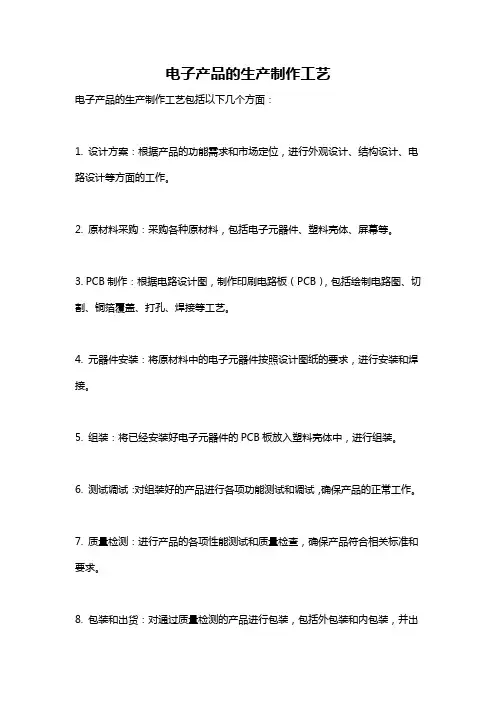

电子产品的生产制作工艺
电子产品的生产制作工艺
电子产品的生产制作工艺包括以下几个方面：
1. 设计方案：根据产品的功能需求和市场定位，进行外观设计、结构设计、电路设计等方面的工作。
2. 原材料采购：采购各种原材料，包括电子元器件、塑料壳体、屏幕等。
3. PCB制作：根据电路设计图，制作印刷电路板（PCB），包括绘制电路图、切割、铜箔覆盖、打孔、焊接等工艺。
4. 元器件安装：将原材料中的电子元器件按照设计图纸的要求，进行安装和焊接。
5. 组装：将已经安装好电子元器件的PCB板放入塑料壳体中，进行组装。
6. 测试调试：对组装好的产品进行各项功能测试和调试，确保产品的正常工作。
7. 质量检测：进行产品的各项性能测试和质量检查，确保产品符合相关标准和要求。
8. 包装和出货：对通过质量检测的产品进行包装，包括外包装和内包装，并出
货到销售渠道。
以上是电子产品的一般生产制作工艺流程，具体的工艺和流程可能因产品类型和差异而有所不同。

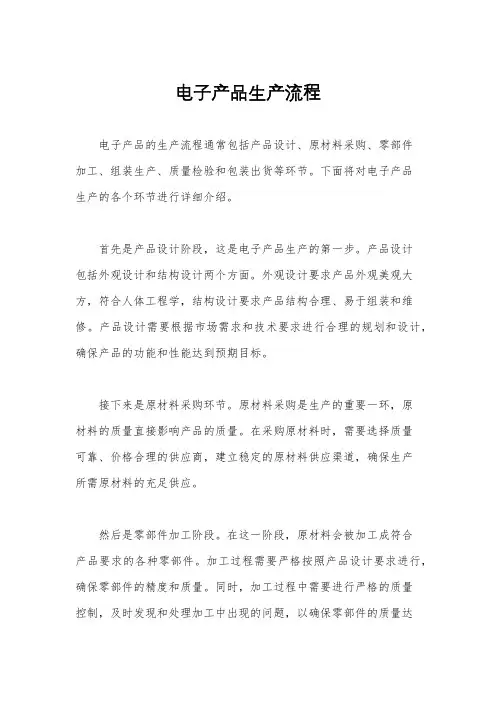

电子产品生产流程
电子产品生产流程电子产品的生产流程通常包括产品设计、原材料采购、零部件加工、组装生产、质量检验和包装出货等环节。
下面将对电子产品生产的各个环节进行详细介绍。
首先是产品设计阶段，这是电子产品生产的第一步。
产品设计包括外观设计和结构设计两个方面。
外观设计要求产品外观美观大方，符合人体工程学，结构设计要求产品结构合理、易于组装和维修。
产品设计需要根据市场需求和技术要求进行合理的规划和设计，确保产品的功能和性能达到预期目标。
接下来是原材料采购环节。
原材料采购是生产的重要一环，原材料的质量直接影响产品的质量。
在采购原材料时，需要选择质量可靠、价格合理的供应商，建立稳定的原材料供应渠道，确保生产所需原材料的充足供应。
然后是零部件加工阶段。
在这一阶段，原材料会被加工成符合产品要求的各种零部件。
加工过程需要严格按照产品设计要求进行，确保零部件的精度和质量。
同时，加工过程中需要进行严格的质量控制，及时发现和处理加工中出现的问题，以确保零部件的质量达到要求。
随后是组装生产环节。
在这一环节，各个零部件会被组装成成品产品。
组装生产需要严格按照产品组装工艺进行，确保产品的组装质量和效率。
同时，对组装过程中出现的问题要及时处理，确保产品组装的顺利进行。
接下来是质量检验环节。
质量检验是生产过程中的重要环节，通过对产品进行全面、严格的检验，确保产品的质量达到标准要求。
质量检验包括外观检验、功能检验、性能检验等多个方面，通过严格的质量检验，筛选出不合格品，确保合格产品出厂。
最后是包装出货环节。
在这一环节，产品会进行包装，并进行出货。
包装要求美观、坚固、便于运输，确保产品在运输过程中不受损坏。
同时，对产品进行出货前的最后检验，确保产品的质量符合要求。
综上所述，电子产品的生产流程包括产品设计、原材料采购、零部件加工、组装生产、质量检验和包装出货等环节。
每个环节都需要严格按照要求进行，确保产品的质量和性能达到预期目标。
只有这样，才能生产出高质量的电子产品，满足市场和消费者的需求。
电子产品设计生产工艺流程
5.2 电子产品整机生产工艺流程
5.2.4 电子产品调试工艺
⑷ 元器件失效。如集成电路损坏、三极 管击穿或元器件参数达不到要求等。
⑸ 连接导线的故障。如导线错焊、漏焊， 导线烫伤，多股芯线部分折断等。
⑹ 样机特有的故障。电路设计不当或元器 件参数不合理造成电路达不到设计要求的故 障。
5.2.4 电子产品调试工艺
⑴ 观察法 观察法是通过人体感觉发现电子线路故障 的方法。这是一种最简单最安全的方法，也 是各种电子设备通用的检测过程的第一步。
观察法可分为静态观察法（不通电观察法） 和动态观察法（通电观察法）两种。
共 75 页 第 36 页
5.2 电子产品整机生产工艺流程
5.2.4 电子产品调试工艺
输出-10V电压
输入
+12V 电压
负电源 变换电路
门控电路
红外线心率计原理框图
共 75 页 第 28 页
5.2 电子产品整机生产工艺流程
5.2.4 电子产品调试工艺
5) 参数调整 在进行上述调试时，可能需要对某些元器件 的参数加以调整。
6) 整机性能测试和调试 由于使用分块调试方法，有较多调试内容 已在分块调试中完成，整机调试只须测试整机 性能技术指标是否与设计指标相符，若不符合 再做出适当的调整。
共 75 页 第 24 页
5.2 电子产品整机生产工艺流程
5.2.4 电子产品调试工艺
⑶ 严格按照调试工艺指导卡，对单元电 路板或整机进行调试和测试。调试完毕，用 封蜡、点漆的方法固定元器件的调整部位。
⑷ 运用电路和元器件的基础理论知识分 析和排除调试中出现的故障，对调试数据进 行正确处理和分析。
共 75 页 第 10 页

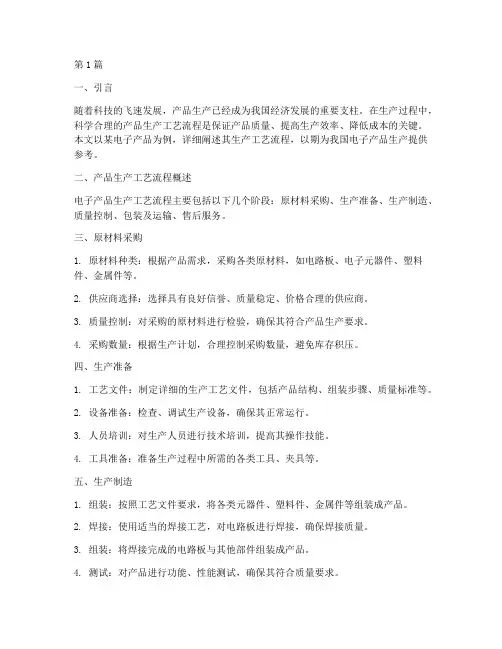

产品生产工艺流程(3篇)
第1篇一、引言随着科技的飞速发展，产品生产已经成为我国经济发展的重要支柱。
在生产过程中，科学合理的产品生产工艺流程是保证产品质量、提高生产效率、降低成本的关键。
本文以某电子产品为例，详细阐述其生产工艺流程，以期为我国电子产品生产提供参考。
二、产品生产工艺流程概述电子产品生产工艺流程主要包括以下几个阶段：原材料采购、生产准备、生产制造、质量控制、包装及运输、售后服务。
三、原材料采购1. 原材料种类：根据产品需求，采购各类原材料，如电路板、电子元器件、塑料件、金属件等。
2. 供应商选择：选择具有良好信誉、质量稳定、价格合理的供应商。
3. 质量控制：对采购的原材料进行检验，确保其符合产品生产要求。
4. 采购数量：根据生产计划，合理控制采购数量，避免库存积压。
四、生产准备1. 工艺文件：制定详细的生产工艺文件，包括产品结构、组装步骤、质量标准等。
2. 设备准备：检查、调试生产设备，确保其正常运行。
3. 人员培训：对生产人员进行技术培训，提高其操作技能。
4. 工具准备：准备生产过程中所需的各类工具、夹具等。
五、生产制造1. 组装：按照工艺文件要求，将各类元器件、塑料件、金属件等组装成产品。
2. 焊接：使用适当的焊接工艺，对电路板进行焊接，确保焊接质量。
3. 组装：将焊接完成的电路板与其他部件组装成产品。
4. 测试：对产品进行功能、性能测试，确保其符合质量要求。
5. 后处理：对产品进行外观处理、防潮处理等。
六、质量控制1. 质量检验：在生产过程中，对每个环节的产品进行检验，确保其质量。
2. 质量控制点：设置关键质量控制点，如焊接、组装、测试等环节。
3. 不良品处理：对不合格产品进行返工、报废或修复。
4. 质量改进：根据质量反馈，对生产工艺进行改进，提高产品质量。
七、包装及运输1. 包装：按照产品特点，选用合适的包装材料，确保产品在运输过程中不受损坏。
2. 运输：选择可靠的物流公司，确保产品安全、及时送达客户。
电子产品生产工艺流程
电子产品生产工艺流程随着科技的不断发展，电子产品已经成为人们生活中不可或缺的一部分。
从手机到电脑，从电视到智能家居，电子产品的生产工艺流程变得越来越重要。
本文将详细介绍电子产品的生产工艺流程，包括设计、原材料采购、制造、测试和包装等环节。
一、设计阶段在电子产品的生产过程中，设计阶段是至关重要的一步。
设计师需要根据市场需求和消费者的喜好，进行产品的外观设计和功能规划。
在这个阶段，设计师还需要与工程师合作，确保产品的可制造性和可靠性。
设计阶段的输出物通常是产品的原型或CAD图纸。
二、原材料采购一旦设计完成，接下来就是原材料的采购。
电子产品的制造需要使用各种各样的零部件和材料，如电路板、芯片、屏幕、电池等。
供应链管理团队需要与供应商合作，确保原材料的质量和供应的及时性。
同时，他们还需要考虑成本控制和库存管理等问题。
三、制造过程制造过程是电子产品生产的核心环节。
首先，电路板制造商会根据设计图纸制作电路板。
然后，各个零部件会被安装到电路板上，包括焊接芯片、连接线路等。
接下来，组装工人会将电路板和其他组件组装在一起，形成最终的产品。
在整个制造过程中，质量控制是非常重要的，以确保产品的性能和可靠性。
四、测试阶段在制造完成后，电子产品需要经过严格的测试。
测试的目的是确保产品符合设计要求，并且能够正常运行。
测试过程包括功能测试、性能测试、可靠性测试等。
只有通过了所有的测试，产品才能够进入下一阶段。
五、包装和出货最后一个环节是产品的包装和出货。
在这个阶段，产品会被包装成适合运输和销售的形式。
包装通常包括产品外包装和配件，如充电器、数据线等。
同时，出货团队需要与物流公司合作，确保产品能够按时送达客户手中。
总结：电子产品的生产工艺流程可以分为设计、原材料采购、制造、测试和包装等环节。
在每个环节中，都需要严格控制质量，确保产品的性能和可靠性。
同时，供应链管理和物流配送也是不可忽视的一部分，它们直接影响着产品的交付和销售。
电子产品生产流程
电子产品生产流程电子产品的生产流程通常分为多个阶段，包括设计、原材料采购、组装制造、质量检验和包装等环节。
以下是一个简单的电子产品生产流程的例子。
首先，设计阶段是整个生产流程的关键部分。
在这个阶段，设计师将根据市场需求和消费者反馈等信息，制定产品的外观设计、功能特点和技术规格等。
设计阶段还包括电路设计、原理图绘制和软件编程等工作。
接下来是原材料采购阶段。
在这个阶段，采购团队负责与供应商联系，采购电子元件、塑料壳体和其他相关零部件等原材料。
采购团队还需要确保原材料的质量和数量，以满足生产的需要。
然后是组装制造阶段。
这个阶段主要包括电路板组装、电子元件焊接和零部件安装等工作。
在电路板组装过程中，需要使用自动化设备来精确地安装和连接各个元件。
接下来，将组装好的电路板与其他零部件一起安装到产品壳体中，形成完整的产品。
随后，进行质量检验阶段。
在这个阶段，质量检验人员将对产品进行各种测试，以确保其符合设计规格和相关标准。
测试包括硬件测试和软件测试，如电压、电流、信号强度、功能等。
只有通过了质量检验的产品才能进入下一个阶段。
最后是包装阶段。
在这个阶段，产品会被整理、清洁并且装入盒子中，同时附上一些必要的配件和说明书等。
包装是产品形象的体现，因此需要注意包装设计的吸引力和实用性。
整个电子产品生产流程涉及到不同的技术和工艺，需要各个环节的合作和配合。
为了提高生产效率和质量，许多企业还引入了自动化设备和工艺流程控制系统。
此外，企业还需要遵循相关的法规和标准，以确保产品的安全性和合规性。
随着技术的不断进步，电子产品的生产流程也在不断改进和优化。
未来，随着人工智能和自动化技术的应用，电子产品的生产流程将变得更加智能化和高效化。
同时，环保意识的提高也将对电子产品的生产流程提出新的要求，促使企业采用更加环保和可持续的材料和工艺。
电子产品生产工艺流程手册
电子产品生产工艺流程手册第一章引言 (3)1.1 编写目的 (4)1.2 适用范围 (4)1.3 生产工艺概述 (4)3.1 设计阶段：根据产品需求，设计电路原理图、PCB板图、结构图等。
(4)3.2 原材料准备：采购符合设计要求的电子元器件、电路板、结构件等。
(4)3.3 加工阶段：包括SMT贴片、插件、焊接等工艺。
(4)3.4 装配阶段：将加工好的电路板、元器件、结构件等组装在一起。
(4)3.5 调试阶段：对组装好的产品进行功能测试，保证产品功能指标达到设计要求。
(4)3.6 包装阶段：对合格产品进行包装，为销售、运输等环节做好准备。
(4)3.7 售后服务：对产品使用过程中出现的问题进行处理，提供技术支持。
(4)第二章设计与开发 (4)2.1 设计原则 (4)2.2 设计流程 (5)2.3 设计审查 (5)第三章材料采购与检验 (6)3.1 材料选型 (6)3.2 采购流程 (6)3.3 材料检验 (6)第四章零部件加工 (7)4.1 加工工艺 (7)4.2 加工设备 (7)4.3 加工质量控制 (7)第五章组装工艺 (8)5.1 组装流程 (8)5.1.1 零部件准备 (8)5.1.2 零部件安装 (8)5.1.3 连接线路 (8)5.1.4 功能测试 (8)5.1.5 结构组装 (8)5.2 组装方法 (8)5.2.1 手工组装 (8)5.2.2 半自动化组装 (9)5.2.3 全自动化组装 (9)5.3 组装质量控制 (9)5.3.1 零部件质量控制 (9)5.3.2 装配过程控制 (9)5.3.3 功能测试控制 (9)5.3.4 出厂检验 (9)5.3.5 质量改进 (9)第六章调试与测试 (9)6.1.1 预调试准备 (9)6.1.2 调试步骤 (10)6.2 测试方法 (10)6.2.1 功能测试 (10)6.2.2 功能测试 (10)6.2.3 可靠性测试 (10)6.3 测试结果分析 (10)6.3.1 测试数据分析 (10)6.3.2 故障诊断与处理 (11)6.3.3 改进措施 (11)第七章包装与运输 (11)7.1 包装要求 (11)7.1.1 包装材料 (11)7.1.2 包装结构 (11)7.1.3 包装标识 (11)7.1.4 包装完整性 (11)7.2 运输流程 (11)7.2.1 运输方式选择 (11)7.2.2 运输计划制定 (12)7.2.3 产品装箱 (12)7.2.4 运输途中监控 (12)7.2.5 产品卸货 (12)7.3 运输安全 (12)7.3.1 遵守运输规定 (12)7.3.2 防范交通 (12)7.3.3 防范自然灾害 (12)7.3.4 防范人为破坏 (12)第八章质量管理 (12)8.1 质量控制体系 (12)8.1.1 质量控制体系概述 (12)8.1.2 质量策划 (13)8.1.3 质量控制 (13)8.1.4 质量保证 (13)8.1.5 质量改进 (13)8.2 质量改进 (13)8.2.1 质量改进概述 (13)8.2.2 数据分析 (13)8.2.3 问题解决 (13)8.2.4 持续改进 (13)8.3 质量问题处理 (14)8.3.1 质量问题分类 (14)8.3.2 质量问题处理流程 (14)8.3.3 问题报告 (14)8.3.5 制定改进措施 (14)8.3.6 实施改进措施 (14)8.3.7 跟踪验证 (14)第九章环境保护与安全 (14)9.1 环保要求 (14)9.1.1 概述 (14)9.1.2 废水处理 (14)9.1.3 废气处理 (15)9.1.4 固废处理 (15)9.1.5 噪音控制 (15)9.1.6 节能减排 (15)9.2 安全生产 (15)9.2.1 概述 (15)9.2.2 安全培训 (15)9.2.3 设备安全 (15)9.2.4 作业现场管理 (15)9.2.5 应急预案 (15)9.3 应急处理 (16)9.3.1 概述 (16)9.3.2 报告 (16)9.3.3 调查 (16)9.3.4 处理 (16)9.3.5 总结 (16)第十章生产管理 (16)10.1 生产计划 (16)10.1.1 市场需求分析 (16)10.1.2 资源配置 (16)10.1.3 生产任务下达 (16)10.1.4 生产计划执行与调整 (16)10.2 生产调度 (17)10.2.1 生产任务分配 (17)10.2.2 生产进度控制 (17)10.2.3 资源调配 (17)10.2.4 生产协调 (17)10.3 生产统计分析 (17)10.3.1 数据收集 (17)10.3.2 数据整理 (17)10.3.3 数据分析 (17)10.3.4 统计报告撰写 (17)第一章引言1.1 编写目的电子产业的快速发展，电子产品生产工艺流程的规范化、标准化显得尤为重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与铜箔走线方向相同。
A≥2 mm ； R≥2d (d 为 引 线 直 R 径)；h在垂直安装时大于等于2
A
mm，在水平安装时为0～2 mm。
A
A
R
h
h
共 75 页 第 9 页
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板装配的工艺
⑵ 安装二极管时，要注意极性。 ⑶ 为了区别晶体管的电极和电解电容的正 负端，一般是在安装时，加带有颜色的套管 以示区别。 ⑷ 大功率三极管一般不宜 装在印制板上，因为它发热量 大，易使印制板受热变形。
1. 元器件安装方法 黏合剂
元器件安装方法有五 支架 种，参见下、右图。
贴板 安装
垂直 安装
悬空 安装
有高度限 制时安装
共 75 页 第 8 页
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板的装配工艺
2. 元器件安装注意事项 ⑴ 元器件插好后，有弯头的要根据要求处
理好(参见下图），所有弯脚的弯折方向都应
共 75 页 第 6 页
5.2 电子产品整机生产工艺流程
5.2.1 生产准备
2. 材料准备 对产品生产所需的原材料、元器件、工装 设备等进行准备。如原材料质量抽验、元器 件测量筛选、机械加工件和紧固件的准备和 质量检查等。
共 75 页 第 7 页
返回
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板的装配工艺
共 75 页 第 1 页
5 电子产品设计、生产工艺流程
基本要求 ⑴ 了解电子产品设计、生产工艺流
程。 ⑵ 熟悉电子产品的装配与调试工艺
流程。 ⑶ 初步掌握电子产品装配和调试技
术。
共 75 页 第 2 页
5 电子产品设计、生产工艺流程
教学内容 5.1 新产品研制 5.2 电子产品整机生产工艺流程 5.3 整机产品的检验
5.2.3 整机总装工艺
3．总装的的基本要求 ⑴ 总装的有关零部件或组件必须经过调试、 检验，检验合格的装配件必须保持清洁。 ⑵ 总装过程要应用合理的安装工艺，用经 济、高效、先进的装配技术，使产品达到预 期的效果。 ⑶ 严格遵守总装的顺序要求，注意前后工 序的衔接。
共 75 页 第 19 页
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板的装配工艺
⑴ 手工独立插装 一人完成一块印制电路板上全部元器件的 插装及焊接等工作程序的装配方式。 其操作的顺序是： 待装元件引线整形 → 插装 → 调整、固定 位置 → 焊接 → 剪切引线 → 检验
这种插装方式效率低，而且容易出差。
共 75 页 第 12 页
5.2 电子产品整机生产工艺流程
5.2.3 整机总装工艺
⑷ 总装过程中，不损伤元器件和零部件， 不破坏整机的绝缘性；保证产品的电性能稳 定、足够的机械强度和稳定度。
⑸ 小型机大批量生产的产品，其总装在 流水线上安排的工位进行。
共 75 页 第 20 页
5.2 电子产品整机生产工艺流程
5.2.3 整机总装工艺
4. 整机总装质量检验
教学内容 5.2.1 生产准备 5.2.2 印刷电路板的装配工艺 5.2.3 整机总装工艺 5.2.4 电子产品调试工艺
共 75 页 第 5 页
5.2 电子产品整机生产工艺流程
5.2.1 生产准备
1. 技术准备 ⑴ 生产所需的全部技术资料（图纸、工艺 等）； ⑵ 进行人员培训，使操作者具备安全、文 明、熟练生产的素质。
共 75 页 第 3 页
5.1 新产品研制
5.1 新产品研制
市场调研与 可行性预测
→
选题
→ 确定指标
→ 预设计 → 仿真与实验 → 修 改
→ 画原理图 → 工艺设计 → 生成PCB图
→ 印制板制作 → 制作样机 → 试生产
→
共 75 页 第 4 页
鉴定
→
正式批量 生产
电子产品研制的一般过程
返回
5.2 电子产品整机生产工艺流程
共 75 页 第 10 页
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板装配的工艺
3. 印刷板组装工艺流程 1) 手工装配工艺流程 手工装配方式分为： 手工独立插装：主要用于产品样机试制阶 段或小批量生产。 流水线手工插装：主要用于批量产品的生 产。
共 75 页 第 11 页
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板的装配工艺
⑵ 流水线手工插装 流水线装配是把印制电路板的整体装配分 解成若干道简单的工序，每个操作者在规定 的时间内，完成指定工作量的插装过程。流 水线装配的工艺流程参见下一页。
共 75 页 第 13 页
5.2 电子产品整机生产工艺流程
共 75 页 第 14 页
流水手工插装工艺流程图
5.2.2 印制电路板的装配工艺
印制 基板
定位 装配
自动 插装机
元件特性 自动检测
元件自动 排列传送
自动 检测
自动锡 焊装置
手工 补插
自动检 测修正
共 75 页 第 16 页
自动装配工艺流程图
返回
5.2 电子产品整机生产工艺流程
5.2.3 整机总装工艺
电子产品的总装是指将组成整机的产品零 部件，经单元调试、检验合格后，按照设计 要求进行装配、连接，再经整机调试、检验， 形成一个合格的、功能完整的电子产品整机 的过程。
共 75 页 第 17 整机总装工艺
1．总装的顺序 先轻后重、先小后大、先铆后装、先装后 焊、先里后外、先平后高，上道工序不得影 响下道工序。
2. 总装工艺流程 准备→机架→面板→组件→机芯→导线连 接→ 传动机械→总装检验
共 75 页 第 18 页
5.2 电子产品整机生产工艺流程
5.2 电子产品整机生产工艺流程
5.2.2 印制电路板的装配工艺
2) 自动装配工艺流程 对于设计稳定，产量大和装配工作量大而 元器件又无需选配的产品，宜采用自动装配 方式，自动装配工艺流程图参见下一页。自 动装配一般使用自动或半自动插件机、自动 定位机等设备。
共 75 页 第 15 页
5.2 电子产品整机生产工艺流程
1) 外观检查 2) 装联正确性检查 主要检查各装配件（印制板、电气连接线） 是否安装正确，是否符合电原理图和接线图 的要求，导电性能是否良好等。
3) 安全性检查
电子产品的安全性检查有两个主要方面，
即绝缘电阻和绝缘强度。
返回
共 75 页 第 21 页
5.2 电子产品整机生产工艺流程
5.2.4 电子产品调试工艺
