光电开关传感器接线图
光电开关传感器的电路原理
光电开关传感器的电路原理光电开关传感器是一种利用光电效应工作原理的传感器，主要用于检测目标物体的有无、位置、颜色等信息。
它可以将光信号转化为电信号，并通过电路进行处理，从而实现对目标物体的检测。
光电开关传感器的电路主要包括光电头、发光二极管（LED）、光敏电阻和比较电路。
光电头是光电开关传感器中最关键的部件，它包括发射器和接收器，用于发出和接收光信号。
发射器一般采用发光二极管，而接收器一般采用光敏电阻。
发射器的工作原理是当输入电流加到发光二极管上时，发光二极管会发出一定的光强。
光敏电阻的工作原理是通过光电效应，在光照的作用下，光敏电阻的电阻值会发生改变。
在工作过程中，发射器发出的光被目标物体反射或衍射，然后接收器接收到反射或衍射的光。
如果目标物体存在，接收器接收到的光信号会受到影响，从而导致光敏电阻的电阻值发生改变。
接收器会将光信号转化为电信号，并传送到比较电路中进行处理。
比较电路是光电开关传感器中的一个重要组成部分，它主要用于对电信号进行处理和判断。
比较电路一般由比较器、电压比较器和触发器等元器件构成。
比较器可以将输入信号与参考电压进行比较，并输出高低电平信号。
电压比较器则是将电信号与基准电压进行比较，从而得到是否存在目标物体的判断结果。
触发器可以根据输入信号的变化，输出相应的控制信号。
当目标物体不存在时，接收器接收到的光信号较弱，光敏电阻的电阻值较高，比较电路输出低电平信号，表示目标物体不存在。
当目标物体存在时，接收器接收到的光信号较强，光敏电阻的电阻值较低，比较电路输出高电平信号，表示目标物体存在。
光电开关传感器的电路原理可以简单总结为以下几个步骤：发光二极管发射光信号，目标物体反射或衍射光信号，接收器接收光信号，光敏电阻电阻值发生改变，比较电路处理电信号，输出检测结果。
总之，光电开关传感器的电路原理是利用光电效应将光信号转化为电信号，并通过比较电路进行处理，从而实现对目标物体的检测。
通过不断改变发射的光强和接收到的光信号来判断目标物体的有无，实现自动控制和检测的功能。
传感器接线图
`传感器接线图双线直流电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接三线直流电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。
img]2-3.jpg border=0>四线直流电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流传感器的并联双线交流电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。
机械开关与交流传感器的串联断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。
补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。
电阻的计算方法：近似值大约为400Ω/V双线交流传感器的并联常开触点：“与”逻辑常闭触点：“或非”逻辑当并联时，漏电流相加，例如：它可以—在可编程控制器的输入端产生一个高电平的假象。
—超过小继电器的维持电流，避免了在触点上的压降。
机械开关与交流传感器的并联闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。
补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。
光电开关 原理图
光电开关原理图
光电开关是一种使用光电效应来感知物体是否存在的设备。
它通常由光电传感器和光源组成。
在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。
光敏元件能够感受光的强度变化，并将其转化为电信号。
光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。
当光线照射到目标物体上时，光线会被反射或散射回光电传感器。
通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。
当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。
而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。
基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。
它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。
综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。

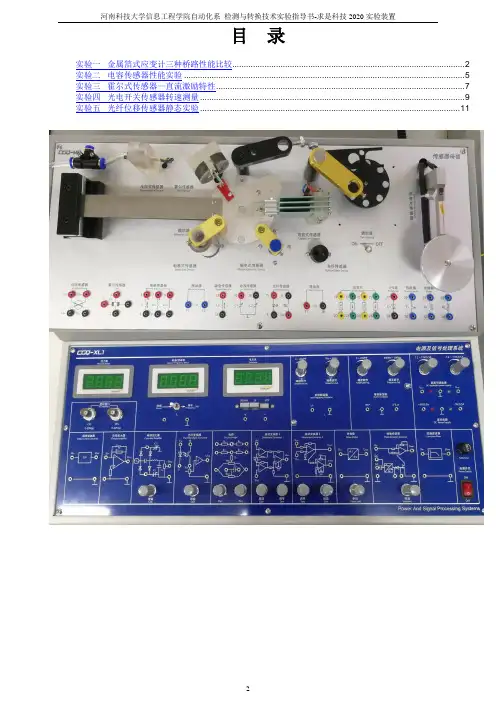

传感器实验仪实验指导书(应变 电容 霍尔 光电_光纤)2020.10.15
目录实验一金属箔式应变计三种桥路性能比较 (2)实验二电容传感器性能实验 (5)实验三霍尔式传感器—直流激励特性 (7)实验四光电开关传感器转速测量 (9)实验五光纤位移传感器静态实验 (11)实验一 金属箔式应变计三种桥路性能比较一、实验目的1、掌握应变传感器的基本工作原理；2、掌握应变传感器的测量电路（电桥电路）；3、学习传感器与计算机进行通信的方法；4、掌握利用虚拟仪器技术进行数据采集；5、掌握对测试数据进行静态特性分析的方法；6、验证单臂、半桥、全桥的性能及相互之间关系。
二、预习要求1、认真阅读实验指导书，明确本次实验的目的，首先从理论上明白三种桥式电路的工作原理以及在本次实验中作用。
2、按照实验指导书的实验内容及步骤写出详细的实验步骤。
3、绘制与之对应的实验线路图，并说明详细的接线方法。
三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：/R R K ε∆=。
式中/R R ∆为电阻丝电阻的相对变化，K 为应变灵敏系数，/l l ε=∆为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压/4o U EK ε=，只有一个桥臂电阻是应变片，其余为固定电阻。
半桥测量电路中，将受力性质相反的两应变片接入电桥邻边，其余两个临边接固定电阻，输出电压/2o U EK ε=，其输出灵敏度比单臂桥提高了一倍；全桥测量电路中，将受力性质相同的两应变片接入电桥对边，不同的接入邻边，当应变片初始阻值：R1= R2= R3= R4，其变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压o U KE ε=。
其输出灵敏度比半桥提高了一倍，非线性误差和温度误差均得到改善。
四、实验仪器（所需单元及部件）直流稳压电源、差动变换器I 、电桥、电压表、砝码、应变片传感器、电源。
光电开关传感器

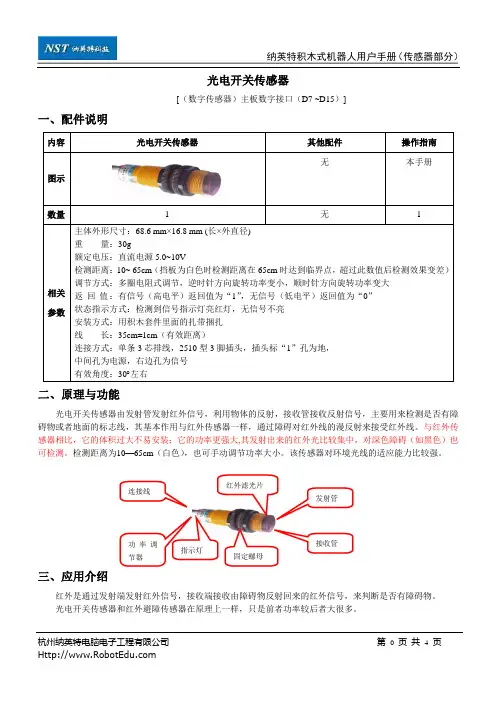

光电开关传感器[（数字传感器）主板数字接口（D7 ~D15）]一、配件说明二、原理与功能光电开关传感器由发射管发射红外信号，利用物体的反射，接收管接收反射信号，主要用来检测是否有障碍物或者地面的标志线，其基本作用与红外传感器一样，通过障碍对红外线的漫反射来接受红外线。
与红外传感器相比，它的体积过大不易安装；它的功率更强大,其发射出来的红外光比较集中，对深色障碍（如黑色）也可检测。
检测距离为10—65cm （白色），也可手动调节功率大小。
该传感器对环境光线的适应能力比较强。
三、应用介绍红外是通过发射端发射红外信号，接收端接收由障碍物反射回来的红外信号，来判断是否有障碍物。
光电开关传感器和红外避障传感器在原理上一样，只是前者功率较后者大很多。
接收管 发射管固定螺母 指示灯功率调节器连接线 红外滤光片如上图所示，红外处于工作状态时，不停的以大约30 的散角向外发射红外信号，当红外接收管处于反射区内，便能接收到障碍物（反射面）反射回来的红外信号，即认为此时有障碍，这种设计方法多用于前方障碍检测。
注意：此数据仅供参考四、使用方法1、安装使用自带的塑料扎带将其固定在需检测的方向，插入数字传感器接口。
2、调节与指示光电开关传感器上配有信号指示灯，当有障碍物时红色指示灯会亮，还配有功率调节器。
欲使光电开关传感器检测给定的距离时，可以在其检测方向的给定距离处放置一个与实际物体类似障碍物，观察指示灯，配合功率调节器即可调出合适的检测距离。
方法如下：如果此距离时指示灯亮，将调节器逆时针方向旋转，旋转至指示灯刚刚不亮为止； 如果此距离时指示灯不亮，将调节器顺时针方向旋转，旋转至指示灯刚刚亮起为止； 此时，红外的检测距离即为给定的距离。
五、项目应用光电开关传感器因其功率大发射红外波稳定而在很多项目中应用。
在擂台项目中，我们可以用光电开关传感器来检测对手的位置在灭火项目中用来走迷宫六、示例程序假设在数字7口（D7）上接一个红外。
光电开关工作原理NPN与PNP传感器差异

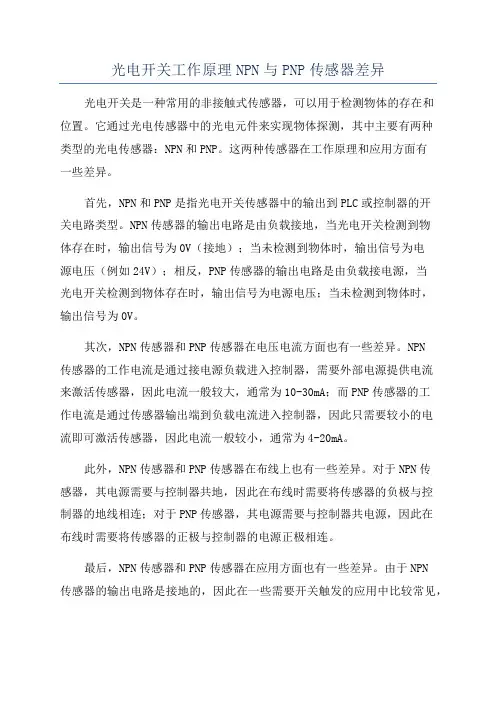

光电开关工作原理NPN与PNP传感器差异光电开关是一种常用的非接触式传感器，可以用于检测物体的存在和位置。
