探索者软件与自学教程
探索者TS结构CAD设计软件入门手册
T S S D探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~放大屏幕tab缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
探索者TS结构CAD设计软件入门手册
T S S D探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~放大屏幕tab缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
探索者教程
出现提示：
点取要标注的点:
图 4中P3
点取文字位置<退出>: 图 4中P4
图 6 矩形柱截面对 话 框
TSSD 教程
第 3 页 共 17 页
三. 布置地梁
1. 单轴画梁
菜单：TS 平面→梁→单轴画梁
（梁平面→单轴画梁）
在菜单上点取命令后，命令行提示:
梁宽 300.0, 比例 100
点取轴线/W-梁宽/S-比例<退出>: W
点取轴线/-梁宽/S-比例<退出>: P7 点
点取轴线/W-梁宽/S-比例<退出>: P8 点
图 7 绘 制地梁
点取轴线/W-梁宽/S-比例<退出>: P9 点
点取轴线/W-梁宽/S-比例<退出>: P0 点
点取轴线/W-梁宽/S-比例<退出>: 回车
绘制好的地梁见图 7。
2. 梁柱取齐
菜单：TS 平面→梁→梁线偏移（梁平面→梁线偏移）
次调整计算结果，然后点
取OK按钮，命令行出现提
示：
请选择图形插入点:
图 14中Pb
从而完成基础剖面详
图的绘制。接下来我们进
行基础的平面布置。
4. 布基础平面
菜单：TS 平面→布独立柱 基础（基础→布柱独基）
图 12 基础 剖面详 图
点取菜单后，出现图 13对话框。输入相关数据后，点取单点插入按钮，命令行提示：
至此，我们已经初步了解了 TSSD 软件中轴网和柱子的功能，下面我们来 进一步了解 TSSD 中的梁线绘制功能。
图 5 柱集中标 注对 话 框
2. 柱集中标注
菜单：TS 平面→柱子→柱集中标注
(整理)探索者软件 入门
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。

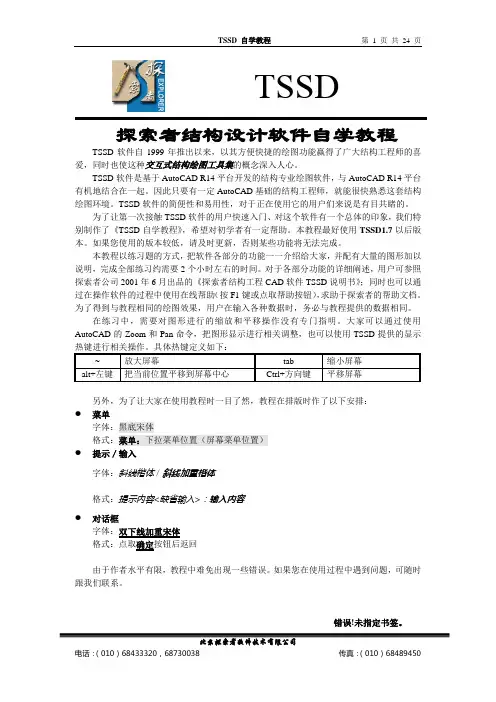

探索者入门教程
TSSD探索者结构设计软件自学教程TSSD软件自1999年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2001年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
“探索者”学习参考-软件的安装使用-Processing软件的使用
在光盘中找到Processing文件夹，本软件提供的为 绿色免安装版本，直接复制就可以使用。
安装Duido库
在多舵机结构中，我们需要经常对舵机的角度进行调试，并记录参数，用 Processing调试舵机非常方便，舵机调试用到了Duido库，因此需要安装这个
库： 1、打开Processing→Sketch→Import Library→Add Library
界面右侧为端口选择，需要选择需要调试的主控板的端口号，左侧为六路舵机的 滑动条当选则好端口后滑条左端会出现对应的数字值，拖动滑条即可使指定舵机
输出对应的角度。调试完成后，点击停止按钮即可退出仿真调试。
安装Duido库
2、在搜索框输入Guido→选中Guido→Install
调试舵机
1、打开Processing软件，然后打开调试开。
2、将机构的主控板连接好（主控板也需要下载好该程序），点击开始按钮，软 件进入仿真调试状态
调试舵机
探索者教程
练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1 矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图2所示。
图2矩形轴网标注在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二建立柱网1. 方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点<退出>: 图4中P1点取柱插入区域第二角点<退出>: 图4中P2生成如图4柱网。
探索者TSSD结构CAD设计软件入门手册
