二层隔离三层互通原理详解

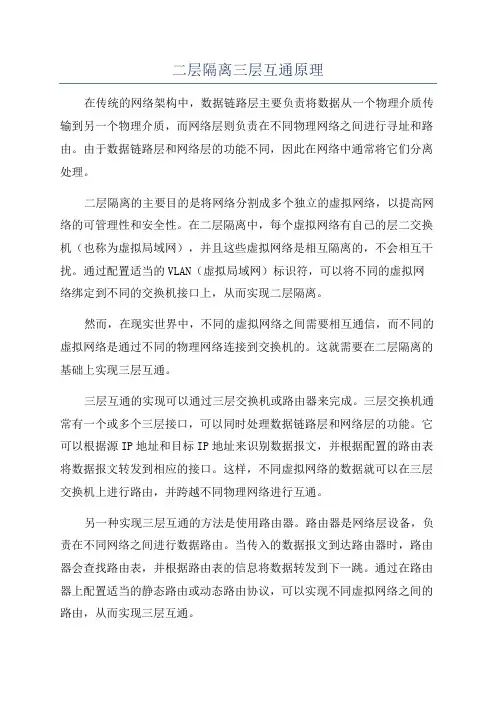

1. 前言
在计算机网络中,二层隔离三层互通是一种网络设计模式,旨在实现不同子网之间的互通,同时保持二层网络的隔离性。
本文将详细解释与二层隔离三层互通原理相关的基本原理,并提供示意图和实例来帮助读者更好地理解这一概念。
2. 二层网络和三层网络
在开始解释二层隔离三层互通原理之前,我们先来了解一下什么是二层网络和三层网络。
2.1 二层网络
二层网络是指基于数据链路层(即第二层)进行通信的网络。
它使用MAC地址来识别和定位设备,并通过交换机进行数据的转发。
在一个局域网中,所有设备共享同一个广播域,因此可以直接通过MAC地址进行通信。
2.2 三层网络
三层网络是指基于网络层(即第三层)进行通信的网络。
它使用IP地址来识别和
定位设备,并通过路由器进行数据的转发。
不同子网之间需要通过路由器进行通信。
3. 隔离与互通的需求
在实际网络设计中,有时需要将不同子网进行隔离,以提高安全性和性能。
但同时又需要这些子网之间能够互相通信,以满足业务需求。
这就是二层隔离三层互通的基本需求。
4. 二层隔离的原理
为了实现二层网络的隔离,可以使用虚拟局域网(VLAN)技术。
VLAN可以将一个
物理局域网划分为多个逻辑上的虚拟局域网,不同的VLAN之间是相互隔离的。
每
个VLAN有自己独立的广播域,设备只能在同一个VLAN内进行广播和通信。
4.1 VLAN标记
在一个交换机上,可以通过配置端口所属的VLAN来实现隔离。
当数据包从一个端
口进入交换机时,交换机会根据端口所属的VLAN对数据包进行标记。
这个标记被
称为VLAN标记(或称为VLAN ID),它在数据包中加入了额外的信息,用于指示
该数据包所属的VLAN。
4.2 VLAN之间的通信
由于不同VLAN之间是相互隔离的,在默认情况下它们无法直接通信。
为了实现不
同VLAN之间的通信,需要通过路由器来进行数据的转发。
路由器可以连接到不同
的VLAN,并提供跨VLAN的数据转发功能。
5. 三层互通的原理
在实现二层隔离的基础上,我们还需要确保不同子网之间能够互相通信。
为了实现这一点,可以使用虚拟路由器(也称为逻辑路由器)来连接不同子网,并提供跨子网的数据转发功能。
5.1 虚拟路由器
虚拟路由器是一种软件定义网络(SDN)技术,它可以在物理设备上创建多个逻辑
上独立的路由器实例。
每个虚拟路由器可以连接到一个或多个VLAN,并提供跨VLAN和跨子网的数据转发功能。
5.2 路由表
虚拟路由器通过维护一个路由表来确定数据包应该如何进行转发。
路由表中包含了目标IP地址与出接口之间的映射关系。
当虚拟路由器接收到一个数据包时,它会
根据目标IP地址查询路由表,并决定将数据包发送到哪个接口。
5.3 路由协议
为了自动维护和更新路由表,虚拟路由器需要使用一种路由协议与其他路由器进行通信。
常见的路由协议有静态路由和动态路由协议。
静态路由需要手动配置路由表,而动态路由协议可以自动学习和更新路由表。
6. 二层隔离三层互通的实例
为了更好地理解二层隔离三层互通的原理,我们来看一个具体的实例。
假设我们有一个企业网络,其中包含两个部门:销售部门和研发部门。
为了提高安全性,我们希望销售部门和研发部门之间进行隔离,但又需要它们能够互相通信。
首先,我们可以将销售部门和研发部门分别划分到不同的VLAN中。
假设销售部门
所在的VLAN为VLAN10,研发部门所在的VLAN为VLAN20。
这样,销售部门和研发
部门之间就实现了二层网络的隔离。
接下来,我们需要一个虚拟路由器来连接这两个VLAN,并提供跨VLAN的数据转发
功能。
假设我们使用虚拟路由器VR1来实现这一功能。
当销售部门中的设备A发送一个数据包给研发部门中的设备B时,数据包首先进入交换机。
交换机根据端口所属的VLAN对数据包进行标记,假设设备A所连接的端
口属于VLAN10,那么数据包会被标记为VLAN10。
然后,交换机将标记为VLAN10的数据包转发给虚拟路由器VR1。
VR1根据路由表中的规则判断该数据包应该发送到哪个接口。
假设VR1的路由表中有一条规则:目标IP地址为研发部门子网(如192.168.2.0/24)的数据包应该发送到连接研发部门VLAN(即VLAN20)的接口。
最后,VR1将数据包发送到连接研发部门VLAN的接口,并通过交换机将数据包转发给设备B。
通过这样的过程,销售部门和研发部门之间就实现了三层互通,同时保持了二层网络的隔离性。
7. 总结
二层隔离三层互通是一种常见的网络设计模式,在需要同时保持隔离和互通性时非常有用。
通过使用VLAN和虚拟路由器技术,可以实现二层网络的隔离和三层网络之间的互通。
在实际应用中,还需要考虑路由表的配置和路由协议的选择,以便实现自动化的数据转发。
希望本文能够对读者理解二层隔离三层互通原理有所帮助,并为网络设计和实施提供一些参考。
