水电站引水工程
雨果水电站引水隧洞C标工程进洞施工方案

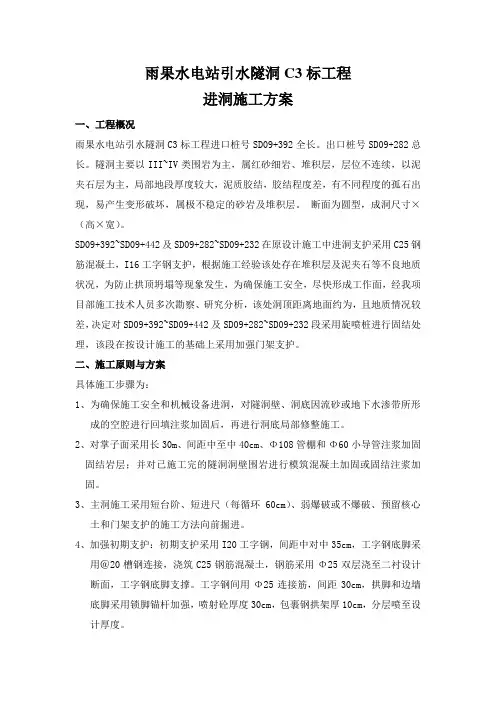

雨果水电站引水隧洞C3标工程进洞施工方案一、工程概况雨果水电站引水隧洞C3标工程进口桩号SD09+392全长。
出口桩号SD09+282总长。
隧洞主要以III~IV类围岩为主，属红砂细岩、堆积层，层位不连续，以泥夹石层为主，局部地段厚度较大，泥质胶结，胶结程度差，有不同程度的孤石出现，易产生变形破坏，属极不稳定的砂岩及堆积层。
断面为圆型，成洞尺寸×（高×宽）。
SD09+392~SD09+442及SD09+282~SD09+232在原设计施工中进洞支护采用C25钢筋混凝土，I16工字钢支护，根据施工经验该处存在堆积层及泥夹石等不良地质状况，为防止拱顶坍塌等现象发生，为确保施工安全，尽快形成工作面，经我项目部施工技术人员多次勘察、研究分析，该处洞顶距离地面约为，且地质情况较差，决定对SD09+392~SD09+442及SD09+282~SD09+232段采用旋喷桩进行固结处理，该段在按设计施工的基础上采用加强门架支护。
二、施工原则与方案具体施工步骤为：1、为确保施工安全和机械设备进洞，对隧洞壁、洞底因流砂或地下水渗带所形成的空腔进行回填注浆加固后，再进行洞底局部修整施工。
2、对掌子面采用长30m、间距中至中40cm、Φ108管棚和Φ60小导管注浆加固固结岩层；并对已施工完的隧洞洞壁围岩进行模筑混凝土加固或固结注浆加固。
3、主洞施工采用短台阶、短进尺（每循环60cm）、弱爆破或不爆破、预留核心土和门架支护的施工方法向前掘进。
4、加强初期支护：初期支护采用I20工字钢，间距中对中35cm，工字钢底脚采用＠20槽钢连接，浇筑C25钢筋混凝土，钢筋采用Φ25双层浇至二衬设计断面，工字钢底脚支撑。
工字钢间用Φ25连接筋，间距30cm，拱脚和边墙底脚采用锁脚锚杆加强，喷射砼厚度30cm，包裹钢拱架厚10cm，分层喷至设计厚度。
三、施工工艺工采用短台阶法开挖先拱后墙方案。
1、上部（拱部）施工（1）操作要点：a.管棚和注浆管的制作：管棚长30m，直径为108mm，管头加工成尖头；注浆管的规格尺寸与管棚相同，在距管口2m以后钻6～8的注浆孔，孔距40cm，呈梅花形布置。
水电站引水隧洞工程施工质量保证体系及措施

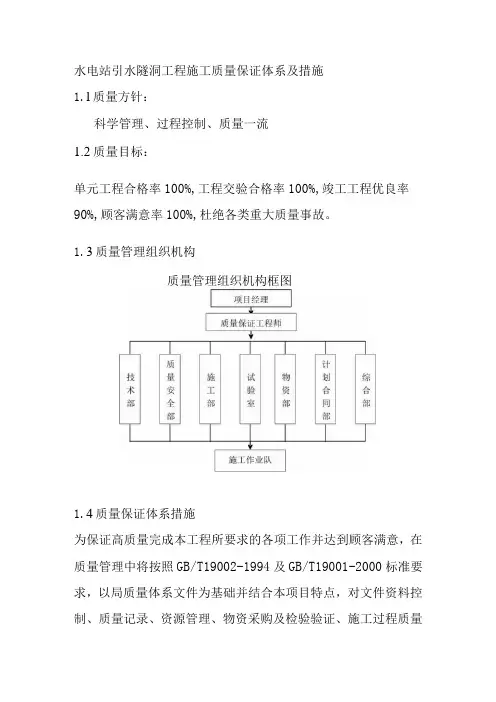

水电站引水隧洞工程施工质量保证体系及措施1.l质量方针：科学管理、过程控制、质量一流1.2质量目标：单元工程合格率100%,工程交验合格率100%,竣工工程优良率90%,顾客满意率100%,杜绝各类重大质量事故。
1.3质量管理组织机构质量管理组织机构框图1.4质量保证体系措施为保证高质量完成本工程所要求的各项工作并达到顾客满意，在质量管理中将按照GB/T19002-1994及GB/T19001-2000标准要求，以局质量体系文件为基础并结合本项目特点，对文件资料控制、质量记录、资源管理、物资采购及检验验证、施工过程质量控制、工程施工及检验试验、不合格品控制、纠正措施和预防措施、持续改进等制定以下详细措施：1.4.1文件和资料控制与本工程有关的所有文件资料由专人负责收发、登记、编目、整理、并做到以下几点要求：文件发布前得到批准，以确保其适宜性（即文件的内容适合于承包商及施工现场的情况）和充分性（及文件所阐述的要点没有漏项）；根据需要对文件进行定期评审，以确定文件是否需更新,文件若发生修改则需再次批准；为能识别所有文件的修定状态，将采用控制清单、修订一览表及标识等方式；确保在使用场所能得到有关文件的适用版本；采用编号等形式保证文件易于识别、清晰可辨；为防止作废文件的非预期使用，将这些作废文件从所有发放和使用场所及时收回，若因法律或其他原因而保留作废文件，做到对这些文件进行适当标识。
1.4.2质量记录控制只要具有证明产品、过程和质量管理体系与要求的符合性及证明质量管理体系是否已得到有效运行作用的记录都属本条款要控制的记录范畴。
记录具体要求：（1）采用颜色、编号等方式对记录进行标识；（2）安排适宜的环境储存防止记录的损失或丢失；（3）易于查找、检索；（4）根据工程特点、法规要求及合同要求决定保存期限；（5）记录最终如何销毁，按有关法律、法规及有关文件执行。
1.4.3资源管理1.4.3.1人力资源（1）根据质量管理体系各工作岗位质量活动及规定的职责，选择能够胜任的人员从事本项目工作。
水利水电工程之引水渠道(doc 16页)
(三)动力渠道的断面形式和护面 类型
1、渠道的断面型式
由于渠道沿线的地形和地质条件不同， 渠道的断面形式也有所不同。
在岩基上修建的渠道多采用窄深式的矩 形断面；在土基上一般采用梯形断面。另 外，渠道按其建筑条件又可分为挖方渠道 和半挖方渠道。由
渠道断面的高度等于最大水深加安全超 高。
（二）渠道护面
在渠道的表面用各种材料做成的保护层叫做 渠道护面。护面的作用是：
1、减少渠道的渗漏损失，加强渠道的稳定 性；
2、减少渠道的糙率的破坏。
渠道护面的类型根据所用材料不同，有混凝 土护面、砌石护面、砾石护面、粘土和灰土 护面、沥青材料护面及塑料薄膜护面等。
再见
无
有
渠道类型
非自动调节渠道
（二）、动力渠道的路线选择 渠道路线选择是根据确定的引水高程和水电站厂房 位置，选择一条从进口至压力前池的渠道中心线。 选择原则： 渠线应尽量短而直，以减小水头损失，降低造价。
渠线尽可能高，以获得较大的落差。 渠线应选择在地质较好的地段，尽量避免与现有建筑物
水利水电工 程概论
引水渠道
水电站的引水渠道称为动力渠道，它位于 无压进水口或沉沙池之后。
（一）动力渠道的类型及水利特性
1.非自动调节渠道 渠顶大致平行渠底，渠道的深度沿途不变，在渠道末端的压力前池 中设溢流堰。 适用：引水道较长，对下游有供水要求。 溢流堰作用：限制渠末水位；保证向下游供水。
2.自动调节渠道 渠道首部和尾部堤顶的高程基本相同，并高出上游最高水位，渠道 断面向下游逐渐加大，渠末不设泄水建筑物。 适用：渠道不长，底坡较缓，上游水位变化不大的情况。
两种类型渠道对比如下表
类型
水电站引水隧洞工程施工编制说明及工程概况

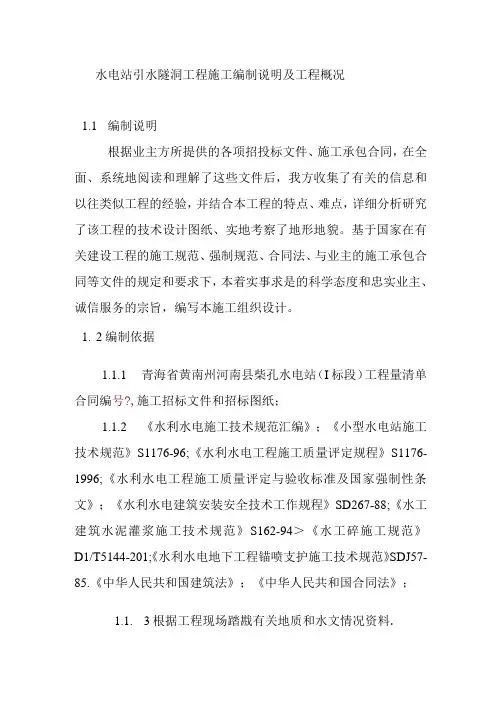

水电站引水隧洞工程施工编制说明及工程概况1.1编制说明根据业主方所提供的各项招投标文件、施工承包合同，在全面、系统地阅读和理解了这些文件后，我方收集了有关的信息和以往类似工程的经验，并结合本工程的特点、难点，详细分析研究了该工程的技术设计图纸、实地考察了地形地貌。
基于国家在有关建设工程的施工规范、强制规范、合同法、与业主的施工承包合同等文件的规定和要求下，本着实事求是的科学态度和忠实业主、诚信服务的宗旨，编写本施工组织设计。
1.2编制依据1.1.1青海省黄南州河南县柴孔水电站（I标段）工程量清单合同编号?,施工招标文件和招标图纸；1.1.2《水利水电施工技术规范汇编》；《小型水电站施工技术规范》S1176-96;《水利水电工程施工质量评定规程》S1176-1996;《水利水电工程施工质量评定与验收标准及国家强制性条文》；《水利水电建筑安装安全技术工作规程》SD267-88;《水工建筑水泥灌浆施工技术规范》S162-94＞《水工碎施工规范》D1/T5144-201;《水利水电地下工程锚喷支护施工技术规范》SDJ57-85.《中华人民共和国建筑法》；《中华人民共和国合同法》；1.1.3根据工程现场踏戡有关地质和水文情况资料.1.1.4本公司积累的成熟水利水电施工技术及先进的施工方法、丰富的施工经验和品种齐全的机械设备。
1.1.5编制范围:进水口箱式暗渠到前池，建筑结构有进口箱式暗渠、引水隧洞、输水明渠。
总长1.3编制原则1.3.1以设计图纸和有关技术规范和验收标准为依据,全面符合招标文件,施工承包合同关于质量、工期、环保等各方面的要求。
1.3.2充分利用网络计划技术,优化施工计划,统筹安排各项工程施工顺序,做到关健项目工序的施工优先安排;超前组织，以消除不利因素,使各项工程都能顺利展开.1.3.3根据业主合同对工程工期的要求，在设计编排网络图时，按倒排计划编写方式，确定出关健工期节点的时间，以此作为控制要素,安排各项劳力、设备计划。
水电站引水隧洞工程施工质量保证措施

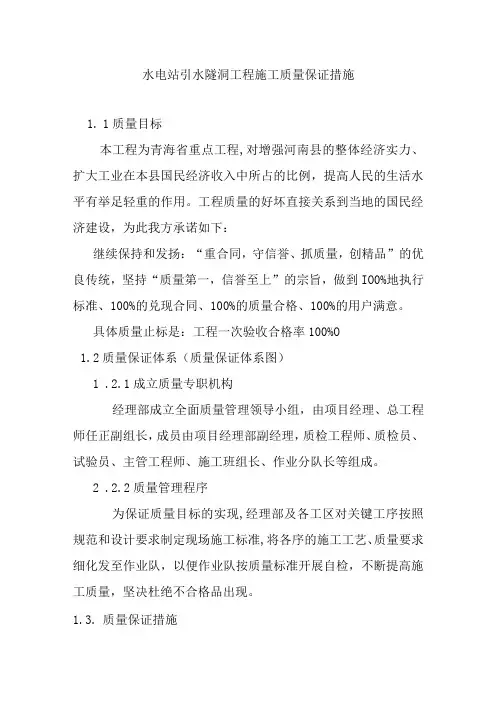

水电站引水隧洞工程施工质量保证措施1.1质量目标本工程为青海省重点工程,对增强河南县的整体经济实力、扩大工业在本县国民经济收入中所占的比例，提高人民的生活水平有举足轻重的作用。
工程质量的好坏直接关系到当地的国民经济建设，为此我方承诺如下：继续保持和发扬：“重合同，守信誉、抓质量，创精品”的优良传统，坚持“质量第一，信誉至上”的宗旨，做到IO0%地执行标准、100%的兑现合同、100%的质量合格、100%的用户满意。
具体质量止标是：工程一次验收合格率100%O1.2质量保证体系（质量保证体系图）1.2.1成立质量专职机构经理部成立全面质量管理领导小组，由项目经理、总工程师任正副组长，成员由项目经理部副经理，质检工程师、质检员、试验员、主管工程师、施工班组长、作业分队长等组成。
2.2.2质量管理程序为保证质量目标的实现,经理部及各工区对关键工序按照规范和设计要求制定现场施工标准,将各序的施工工艺、质量要求细化发至作业队，以便作业队按质量标准开展自检，不断提高施工质量，坚决杜绝不合格品出现。
1.3.质量保证措施1.3.1 3.1建立健全规范的质量管理保证体系,制定并执行质量计划和质量保证措施,并在整个合同期内不间断地进行质量管理体系进行总结改进.1.3.2各级施工负责人亲自抓施工质量,抓技术交底工作,积极组织职工学习〈规范〉和‹验收规程及评定标准＞.不断提高工人的操作水平和技术素质,确保工程质量.1.3.3质量检测昨质量评定以《验收规程及评定标准》为依据，用数据说话，各施工现场针对不同的施工项目，把质量评定标准具体简化为易懂易记的口诀，用标牌的形式，树立在施工现场，使每个施工人员熟悉，在工作中自觉的遵守。
32168ASSIGNdefusingCOUNTER1.3.4实行量质量问题跟踪，针对存在的质量问题建立卡片，填写对策表，指定负责人，限期解决。
1.3.5隧洞工程隧洞衬砌、模板、支架要有足够的强度、刚度和稳定性，支架的支撑部份有足够的支撑面积。
水电站引水隧洞工程施工设备配置方案
水电站引水隧洞工程施工设备配置方案1.1本合同工程施工项目及高峰期施工强度本合同工程施工项目包括：土石方明挖、石方洞挖、碎浇筑施工、灌浆工程等，高峰期主要施工项目施工强度如下: 1）石方洞挖施工：共分两个施工区（前坪和下洋施工区）,每个施工区共有两个开挖施工工作面。
高峰期两个开挖工作面开挖进尺合计200m,一个月正常开挖进尺时间按22.5天计（考虑设备检修及不良地质条件的影响），每天计划进尺8.9m,每天按三个循环配制施工设备，循环进尺3.0m,合计9m∕天。
2）碎浇筑施工：施工分区情况与石方洞挖相同，每个施工区同时浇筑一块碎，块IOm,碎浇筑方量160r∏3,按24小时完成单块碎浇筑配置设备。
小时浇筑强度IOm3/小时（考虑0.7的时间利用系数）。
1.2施工设备配置说明121施工设备组合（1）隧洞开挖支护施工设备组合本标段两个施工区各配置一套开挖支护施工设备组合，其组合情况如下:开挖支护施工设备组合框图(2)碎浇筑施工设备组合本工程两个施工区各配一套碎浇筑施工设备组合，其组合情况如下：碎浇筑施工设备组合框图1.2.2主要设备配置说明221、多臂钻机配置本工程共配置两台多臂钻机，一个施工区内一台，设备型号均为353E,多臂钻性能参数见下表：353E三臂液压钻机性能参数表表222、自卸汽车配置本工程出渣应用15T自卸汽车，共配置8台自卸汽车。
单个施工支洞施工区（进尺9m）日开挖方量360m3o单工作面开挖方量120∏Λ单车一趟运输石渣5m3（实方），平均一趟运输时间30min,需24车次，配置4台自卸汽车（备用一台），单工作面出渣时间4小时。
合计单个施工支洞施工区四台自卸汽车工作时间为12小时。
自卸汽车利用时间及配置情况表表12-31.3施工设备配置情况表本工程主要设备配置情况见表12-4。
设备配置表（拟投入本工程的主要设备表）表12-4。
水电站工程引水系统充水试验组织机构、试验实施方案、放空方案的报告
关于上报水电站工程引水系统充水试验组织机构、试验实施方案、放空方案的报告：渡口坝水电站工程引水系统充水试验工作，是检查渡口坝水电站工程质量以及电站进入发电议程的关键节点。
为保证渡口坝水电站工程引水系统充水试验的安全，检验引水隧洞、进水口闸门启闭设备、压力钢管、机组球阀及管道附件等设施、设备的施工、制造和安装质量情况，并为机组顺利启动做好准备，特成立渡口坝水电站工程引水系统充水试验组织机构（详见附件1），并根据重庆市水利电力建筑勘测设计院编制的《渡口坝水电站引水系统说明》（详见附件2），组织召开了渡口坝水电站引水系统充水方案专家讨论会，结合各专家提出的意见和建议，制定了《渡口坝水电站工程引水系统充水试验实施方案》（详见附件3）、《渡口坝水电站工程引水系统放空方案》（详见附件4），并于4月28日组织监理单位、施工单位进行了讨论，现将相关方案上报，请予审查批准。
附件1：《渡口坝水电站工程引水系统充水试验组织机构》附件2：重庆市水利电力建筑勘测设计院《渡口坝水电站工程引水系统说明》附件3：《渡口坝水电站工程引水系统充水试验实施方案》附件4：《渡口坝水电站工程引水系统放空方案》附图：压力管道安全监测图附件1：渡口坝水电站工程引水系统充水试验组织机构一、渡口坝水电站工程引水系统充水试验指挥部总指挥：副总指挥：成员：（指挥部各职责分工详见附表1）二、渡口坝水电站工程引水系统充水试验工作小组渡口坝水电站工程引水系统充水试验指挥部下设七个工作小组，负责具体的巡视检查与记录、隐患处理及事故应急处理工作，充水期间各小组必须制定专业人员现场24小时值班安排表上报试验指挥部。
充水过程中应执行24小时巡回检查，充水后第一周应每天巡回检查一次，第二至四周应每周巡回检查一次，第四周后应安排定期巡回检查，做好相关记录，发现异常情况应立即报告指挥部。
各小组具体分工如下：（一）第一小组：大坝进水塔（0+600米渐变段、左右边坡）责任单位：葛洲坝集团第六工程有限公司大坝项目部、海南中航、广水水利、南平源辉、重庆起重机厂有限责任公司、自贡东方水利机械有限责任公司配合人员：监理部监理工程师1人、梅溪河公司5人（刘晓、覃巍、王文灿、龙海强、张航）工作任务：1．葛洲坝集团第六工程有限公司大坝项目部负责大坝进水口塔水工建筑物的巡视检查及隐患处理，海南中航负责0+600米渐变段水工建筑物的巡视检查及隐患处理，广水水利负责大坝进水塔左边坡的巡视检查及隐患处理，南平源辉负责大坝进水塔右边坡的巡视检查及隐患处理。
水电站引水隧洞工程钻孔灌浆工程施工方案
水电站引水隧洞工程钻孔灌浆工程施工方案随着水电站建设工程规模的增大和技术的进步，引水隧洞工程在水电站建设中占据了重要的地位。
引水隧洞工程的钻孔灌浆工程是其中的关键环节，它的质量直接影响到隧洞工程的安全性和可靠性。
本文将从施工前的准备工作、施工方案的制定、施工工艺及质量控制等方面，详细介绍水电站引水隧洞工程钻孔灌浆工程施工方案。
一、施工前的准备工作1.1现场勘察与资料收集：根据设计文件，对工程地质情况进行详细的勘察与调查，了解地层的组成、结构和力学特性等信息，并获取有关工程的施工资料。
1.2施工条件的准备：确定施工所需的设备、材料和人力资源，并进行统筹安排和准备。
同时，检查施工现场及周边环境，确保施工的安全性和顺利进行。
1.3施工方案的制定：根据勘察结果和工程要求，制定详细的施工方案。
包括施工工艺、施工进度计划、质量控制要求等。
二、施工方案的制定2.1钻孔灌浆工程的目标：保证引水隧洞工程的稳定运行和安全使用。
通过合理的施工方案和灌浆材料的选择，达到对隧洞岩体进行强化、填补裂隙、防水、固结等效果。
2.2施工工艺的选择：根据隧洞岩体的情况，选择适合的钻孔灌浆工艺。
一般包括顶管法、侧钻法、探槽法等。
根据具体情况，可以采用单孔灌浆、多孔灌浆或联合灌浆的方法。
2.3灌浆材料的选择：根据工程要求和地质条件，选择合适的灌浆材料。
一般选择胶浆灌浆材料，如水泥浆、碳纤维浆等，并根据需要添加增强剂、抗裂剂等。
三、施工工艺及控制要点3.1钻孔的施工：根据施工方案，对钻孔进行布置和施工。
钻孔应根据地质条件和工程要求，合理选择孔深、孔径和孔距，并通过现场质量检验来确保钻孔的质量。
3.2灌浆的施工：根据施工方案，选择合适的灌浆方法和器具。
按照设计要求和工艺要求进行灌浆，需要控制灌浆压力、流量和时间，并随时调整其参数，以确保灌浆质量。
3.3灌浆质量的控制：通过现场质量检验和监测，对灌浆质量进行控制。
包括灌浆材料的配比和质量检验、灌浆过程中的压力和流量的监测等。
水电站引水隧洞工程钻孔灌浆工程施工方案
水电站引水隧洞工程钻孔灌浆工程施工方案1.1概述本标段灌浆工程共分回填灌浆、固结灌浆、接触灌浆三种型式，分别分布于前坪施工支洞、下洋施工支洞及引水隧洞(7÷200-12+100段)等工程部位，其主要工程量如下表：1.2灌浆有关参数本标段共由两工支洞，分别是前坪施工支洞、下洋施工支洞，主洞及施工支洞其灌浆有关参数如下表：前坪支洞灌浆参数表表5-2引水隧洞段）灌浆参数表表5-41.3施工布置说明临时设施由整个标段统一考虑，不单设。
施工所用的风、水、电等附属设施均采用引水隧洞设立的系统由于灌浆工作面较分散，故采用现场制浆灌注方式。
1.4施工方法1.4.1回填灌浆(1)灌浆管埋设灌浆管埋设与钢筋绑扎等同时进行，埋设时须将两端管口封堵以免灰浆进入，并按设计位置固定牢固。
除设计灌浆孔以外，在局部超挖较大的部位，按现场情况适当增加灌浆孔。
(2)钻孔碎拆模后，按设计位置找出灌浆管位置，利用钻孔台车做为作业平台，人工使用YT-27手风钻按设计位置、角度将灌浆管打通并钻入岩石IOcm,手风钻使用由48mm钻头，钻孔直径Φ50mmo 钻孔作业时，按技术规范要求加装降躁音装置，并通水降尘。
(3)灌浆：回填灌浆采用分序加密的方式进行，灌浆孔分为两序，采用填压式灌注法施工，灌浆设备单工作面选用BW250/50灌浆泵1台，高速搅拌槽1台，其性能见下表所列。
灌浆设备性能表表5-5回填灌浆的压力和浆液水灰比按施工图纸的要求或监理工程师的指示执行。
I序孔灌注水灰比为0.6（或0.5）:1的水泥浆,II序孔灌注采用1:1和0.6（或0.5）:1两个级［配的水泥浆。
空隙大的部位灌注水泥砂浆，但掺砂量应不大于泥重量的200%。
回填灌浆在规定的压力下，灌浆孔停止吸浆，再继续灌注5min后即可结束。
因回填灌浆管兼做固结灌浆管，所以回填灌浆结束后孔内不封堵，只将孔口用棉纱堵住即可。
对于因局部超挖而增加的回填灌浆管，灌浆结束后清除孔内积水和污物，用浓浆将全孔封堵密实并抹平，露出衬砌碎表面的埋管须割除，并用砂浆抹平。
引水隧洞工程施工方案
引水隧洞工程施工方案一.编制依据（1）施工合同（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999（4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧，需修建临时渡河进洞道路以进行引水隧洞工程的施工。
引水隧洞工程为本工程的重点，隧洞全长3399m，隧洞设计1个支洞，支洞长度177.92m，支洞位于隧洞K1+870.46处，断面型式均为3.1*3.55m,隧洞进口底板高程749.2m，出口底板高程747.398m，隧洞坡降为0.05%；支洞进口高程为748.272m，出口高程为747.934m，支洞坡降为0.19%。
由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。
三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确，结构施工图与设备安装的工艺是否矛盾，参加由建设单位主持的图纸会审、设计交底，并形成图纸会审纪要，所有参加方签字盖章。
2）根据工程的特点，研究使用新技术、新工艺、新材料，满足工期和质量要求。
3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。
4）各有关技术资料的准备，各有关材料的进场试验。
2、现场准备根据施工需要进行调查研究，并掌握隧洞沿线的下列情况和资料：现场地形、地貌、工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件。
根据建设单位给定的定位坐标及高程控制点测量放线，引测隧洞的定位桩，控制点、水准点，测量放线由专人负责，技术部门管理，制定切实可行的方案。
水电站引水工程
水电站引水工程一、建设项目情况概述1、项目名称：凉山州雷波县互助水电站。
2、项目拟建地址：根据工程总体布置本工程有两个取水口：长河和拉咪。
长河取水坝址位于尼米洛下游约520m，距厂房约5km。
拉咪取水坝址位于拉咪河与朱基拉打交汇处，马拉甲古上游113m处，距厂房约6km。
厂址位于西苏角河上游河段的长河沟与拉米沟汇合口上游约400m的拉米沟左岸3、项目区域概况：西苏角河是金沙江左岸的中小支流，上源分长河、拉咪河两支，长河为主流，源出于雷波县与美姑县交界处的黄茅埂山。
西苏角河全长48km，河道坡降54.0‰，天然落差3250m，流域集水面积712km2。
4、项目主要内容：主要由首部枢纽、引水系统、厂区枢纽三部分组成。
首部枢纽位于长河沟距离厂房约5km处，主要由底格栏栅坝、连接隧洞和沉沙池等建筑物组成。
拉咪坝址区位于互助电站厂房拉咪沟上游约6km处，离拉咪乡政府约500m，主要由底格栏栅坝、引渠和沉沙池等建筑物组成。
互助水电站引水隧洞洞线由长河区引水隧洞A-A及拉咪区引水隧洞B-B组成，隧洞全长7748.64m，为无压城门洞形。
厂区枢纽由主机间、安装间、副厂房、升压站等组成。
项目总装机为4.0万kw。
5、项目实施的重要性、必要性、与相关规划的符合性：互助水电站位于四川省凉山州雷波县境内，系一引水式不完全日调节电站。
凉山州位于四川省西南部，是我国彝族聚居地。
由于历史和地理条件，其经济基础薄弱，经济发展与全省和全国相比有较大差异，人民生活水平偏低。
而区内拥有丰富的水能资源，合理开发其水能资源，将资源优势转化为商品优势，并带动其它行业的发展。
工程建设应符合流域总体规划及合理布局选点，合理开发利用水能资源，使环境保护与水能资源开发协调发展。
工程建设应符合当地国民经济计划发展纲要的总体战略要求，符合四川省关于电站开发建设的基本思路，符合国家相关产业政策要求。
二、建设项目的对环境可能造成影响的概述水环境：对水环境的影响主要是项目施工阶段生产、生活废水，主要污染物为石油类、悬浮物、COD、氨氮。
锦屏二级水电站引水隧洞工程开挖施工组织设
锦屏二级水电站引水隧洞工程开挖施工组织设计1. 引言锦屏二级水电站引水隧洞工程是为了满足电站发电需求，将水从锦屏河引入水电站的一项关键工程。
该工程的施工组织设计是为了确保工程安全、高效进行。
本文将详细介绍锦屏二级水电站引水隧洞工程开挖施工组织设计的内容。
2. 工程概况锦屏二级水电站位于某省锦屏河上，总装机容量为XXX兆瓦。
引水隧洞工程的总长度为XXX米，设计流量为XXX立方米/秒。
根据工程要求，引水隧洞采用XXX形式，由XXX段组成。
3. 施工组织设计3.1 施工目标本工程的施工目标是保证工程质量、完成工程进度，并确保施工安全。
为实现这些目标，施工组织设计将严格执行相关规范和标准，并制定详细的施工方案和安全措施。
3.2 施工人员根据工程规模和施工要求，本工程将组建一支专业化施工队伍。
施工人员包括工程师、技术人员、机械操作人员、安全员等。
施工队伍的成员将根据各自专业进行分工合作，确保施工任务的顺利进行。
3.3 施工设备为确保施工效率和质量，本工程将使用一系列专业化施工设备。
具体设备包括隧洞开挖机械、运输设备、安全监测设备等。
施工设备的选择将遵循工程技术要求，保证施工过程的顺利进行。
3.4 施工工艺引水隧洞工程的施工工艺将采用先进的隧洞开挖技术。
具体施工过程包括地质勘察、洞口开挖、洞内支护、洞内拌浆施工等。
在施工过程中，将采取合理的工艺措施，确保施工质量。
4. 施工安全措施4.1 安全管理施工过程中，将严格执行施工安全标准和规范。
施工现场将设置专门的安全管理人员，负责监督和指导施工安全工作。
同时，将实施科学的安全培训和教育，提高施工人员的安全意识和技能。
4.2 安全保护为保护施工人员的安全，将在施工现场设置警示标志，并严格控制施工区域的通行。
安全防护措施包括安全网、安全带、安全照明等。
同时，针对施工过程中可能存在的危险因素，制定详细的应急预案，并进行演练。
4.3 施工监测施工过程中，将设置专门的监测设备，对施工过程进行实时监测。
引水式水电站开关站工程施工方案
引水式水电站开关站工程施工方案一、项目概述引水式水电站开关站是指在水电站的引水洞、引水隧道或引水渠首部设置开关站，用于控制和调节水电站的水流量和水位。
开关站的建设对水电站的正常运行和发电效益具有重要作用。
本施工方案旨在确保开关站工程的顺利施工和质量安全。
二、施工组织1.组织架构施工单位应根据工程规模和复杂程度，确定合适的施工组织架构。
组织架构包括项目经理、技术负责人、工程队长等岗位，确保施工过程中各个环节的协调与管理。
2.劳动力配备根据施工需求，施工单位需提供合适的劳动力配备，包括工程技术人员、操作工、安全员等，确保施工过程中的安全和效率。
3.施工设备施工单位应根据工程需要，提供适当的施工设备，包括起重机械、运输车辆、排水设备等，确保施工过程的顺利进行。
三、施工过程1.基础施工根据设计要求，对开关站的基础进行施工，包括基坑开挖、土石方填筑、基础混凝土浇筑等工序。
施工单位应确保基础施工的质量和安全。
2.结构施工开关站结构施工主要包括墙体、地板、屋顶等构件的施工。
施工单位应根据设计要求，进行施工工序的安排和控制，包括钢筋加工、模板安装、混凝土浇筑等，确保结构的强度和稳定。
3.水电安装开关站水电安装是工程的核心环节，包括水门、流量计、液位计等设备的安装和调试。
施工单位应根据设备安装图纸和规范，进行设备安装的调整和固定，确保设备的正常运行和安全。
4.电气安装开关站电气安装包括配电箱、电缆布线、控制系统等设备的安装和调试。
施工单位应根据电气图纸和规范，进行设备的安装和接线，确保电气系统的正常运行和安全。
5.绿化景观开关站工程完工后，施工单位应进行绿化景观的修复和建设，包括种植草坪、树木等，提高工程的环境效益和美观程度。
四、质量安全措施1.安全措施施工单位应制定详细的安全计划和安全操作规程，培训工人安全意识和操作技能，建立安全巡查和纠正措施，确保施工过程的安全。
2.质量控制施工单位应制定施工质量管理体系，包括材料检验、工序质量检验和最终验收等环节，确保施工过程和成果的质量符合设计要求和规范。
水电站引水竖井开挖施工技术措施(经典范例,含附图)
xxxx抽水蓄能电站引水竖井开挖施工技术措施1.工程概况xx抽水蓄能电站位于xx市xx镇境内，距xx镇约10公里，交通便利。
该电站引水系统采用一洞一机的布置型式，由上库进/出水口、上库事故闸门井、引水上平洞、引水竖井、引水下平洞、引水压力钢管等部分组成，其中竖井开挖净高度约214.45～217.90m，引水系统中除部分下平洞压力钢管采用钢衬外，其余洞段均采用钢筋混凝土衬砌，衬砌后洞径为6.4m～3.5m。
1.1引水系统洞井特性引 水 系 统 洞 井 特 性 表×φ6.4 土浇筑、灌浆等(220.72～混凝土浇筑等开挖、喷锚支护、钢管制作、安装、混凝土回1.2工程地质参考地质资料， 输水系统沿线覆盖层薄，基岩风化浅，无不良物理地质现象。
竖井段长约214.45～217.90m，开挖洞径为7.4～6.3m，岩性为微风化～新鲜花岗岩，在竖井段高程范围内有6条宽度一般小于0.8m的闪长玢岩脉，均为陡倾角，与围岩接触界面岩石局部蚀变。
竖井段发育的断层破碎带有f37、f134、f135、f141等，在高程88m以上缓倾角、中等倾角及陡倾角裂隙均有发育，88m高程以下，以50～90°为主。
由于发育的破碎带及节理均为陡倾角结构面，且部分结构面有蚀变现象，围岩类别为II-III类。
引水竖井设计开挖工程量为43864m3。
2.引水竖井施工的施工工艺和流程2.1施工工艺引水竖井以地下井挖为主，单条竖井井线总长约220.0m，且竖井所穿越的岩层围岩以II-III类为主，选择适合的施工方法、施工工艺是控制施工进度、保证成井质量、施工安全的关键。
根据工程施工工期及安全、质量等一系列要求，拟选择以反井钻机先导----人工正井扩挖为原则的施工工艺。
2.2施工流程1#、2#施工支洞路面砼施工3.引水竖井的施工准备3.1施工布置3.1.1通风及供风1）通风对于深井开挖需保证空气充足及流通，从2#施工支洞（下平洞）采用压入式送风的方法保证竖井的通风,但遇到下部堆渣严重影响通风时，仍需采取上部压入的方法排除井内炮烟和粉尘，并保证人工翻渣清基时的空气流通，防止出现人工因炮烟中毒或出现缺氧。
引水工程施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，水资源短缺问题日益凸显。
为解决这一问题，本项目旨在通过引水工程将水源引入缺水地区，提高水资源利用率，改善生态环境，促进地区经济发展。
本工程位于XX省XX市，水源地为XX水库，引水目的地为XX水库。
二、工程概况1. 工程规模：本工程引水流量为XX立方米/秒，引水线路全长XX公里。
2. 工程设计：引水线路采用明渠、暗涵、隧洞等多种形式，以适应不同地形地貌条件。
3. 工程建设内容：主要包括引水线路、取水枢纽、调蓄水库、配套建筑物等。
4. 工程投资：预计总投资为XX亿元。
三、施工组织设计1. 施工组织架构（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）项目部下设工程部、质量部、安全部、物资部、财务部等职能部门。
2. 施工进度安排（1）施工准备阶段：3个月（2）主体工程阶段：24个月（3）附属工程阶段：6个月（4）工程验收阶段：3个月总计：36个月3. 施工方法（1）引水线路施工1）明渠施工：采用土方开挖、混凝土浇筑、预制块安装等工艺。
2）暗涵施工：采用土方开挖、钢筋砼浇筑、衬砌施工等工艺。
3）隧洞施工：采用新奥法、隧道掘进机（TBM）等工艺。
（2）取水枢纽施工1）大坝施工：采用土石方填筑、混凝土浇筑等工艺。
2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。
（3）调蓄水库施工1）水库大坝施工：采用土石方填筑、混凝土浇筑等工艺。
2）溢洪道施工：采用土石方开挖、混凝土浇筑、预制块安装等工艺。
（4）配套建筑物施工1）泵站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。
2）水电站施工：采用土石方开挖、钢筋砼浇筑、设备安装等工艺。
4. 施工质量控制（1）严格按照设计文件和规范要求进行施工。
（2）加强施工过程中的质量监控，确保工程质量。
（3）对施工过程中发现的质量问题及时整改。
（4）建立健全质量保证体系，确保工程质量。
5. 施工安全管理（1）严格执行国家有关安全生产法律法规。
引水式水电站引水隧洞及压力管道工程施工方案
引水式水电站引水隧洞及压力管道工程施工方案第一节施工特性1.1.1工程项目内容1.引水隧洞段53.07m（隧洞桩号18+000∙000m~18+053∙07m）石方洞挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安等项目的施工；2.压力管道石方洞挖、石方井挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安、支洞封堵等项目的施工；3.引水隧洞及压力管道工程工程所规定的其它土建项目；1.1.2工程特性引水隧洞本标段长53.07m,主要围岩类别为∏~∏I类，采用喷混凝土和挂网喷混凝土支护，设计开挖洞径6.6m,底板混凝土衬砌厚20cm,喷碎厚度10cm。
压力管道为埋管，由上平段、斜井段、下平段组成，最长单根长度483.438m。
主管段直径4.20m,开挖直径5.40m,支管直径2.00m o全部采用钢管衬护，钢衬材质6MnR,厚度20~36mm,钢管外回填混凝土厚60cm。
其中，上平段长约40.29m,斜段长约314.7m（含上、下弯段），下平段长约81.54mo 压力管道约在管轴线HOOm高程以下位于侵入岩体中外，其余均位于白云岩中。
白云岩中围岩总体为HI类，局部为IV类。
白云岩与侵入岩接触带约在管轴线I11Om高程左右，接触带岩体较破碎，属IV〜V类围岩；侵入岩中围岩以∏类为主，局部In类，断裂破碎带及其影响带为IV类。
1.1.3主要工程量第一节施工规划及程序压力管道开挖形成二个施工通道。
第一施工通道：从7#支洞至上平段；第二施工通道：从8#支洞至下平段。
在各施工通道贯通后，分上、下游同时进行开挖。
平段采用全断面开挖,斜井段采用1M-300反井钻机自上而下钻①216mm导井，在井底更换钻具，自下而上扩挖成直径1.4m导井，再自上而下扩挖。
在压力管道开挖完成后跟进钢管安装、碎衬砌施工等。
结合本标工程总体进度计划，施工程序见下图。
施工程序框图第一节洞内布置1.3.1施工供风、供水施工风、水管路由7#施工支洞引入上平段（斜井）供施工用风和用水，下平段采用8#施工支洞引入；风水管分别采用①3”供风管、①2”供水管引入，布置于隧洞左侧，随开挖延伸。
引水隧洞工程施工方案
6、施工组织设计1.工程概述及说明1.1.工程概况曹河水电站工程导流隧洞工程位于晋城市。
本枢纽工程以发电为主，兼顾航运、养殖等综合效益。
本工程规模属大（2）型，工程等别为二等。
主要由进水口进水塔、导流隧洞、出口段调压室、管理设施等建筑物组成。
大坝为一级建筑物，溢洪道、引水系统和电站厂房均为二级建筑物。
导流隧洞长1800m。
隧洞进出口段、进口段采用全断面钢筋混凝土衬砌，其余洞段对底板和侧墙采用钢筋混凝土薄衬。
放空洞利用导流隧洞采用可爆堵头技术改造而成。
1.2工程地质隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数f ≈6～8。
总的看成洞条件一般，进口段地质条件较差，施工难度较大，加强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。
洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。
1.3交通条件工程对外交通目前以公路运输为主，届时可为本工程对外交通提供方便。
1.4施工供电条件由发包人引10 kV线路至施工现场，导流隧洞进出口附近各设置1变压器，变压器容量能满足施工用电要求。
1.5 合同项目和工程范围1.5.1 工程施工的区域范围承包人主要在施工征地范围内完成导流隧洞（堵头段和封堵闸门除外）、进水塔和调压室工程施工。
1.5.2实施、完成和维护的工程项目⑴导流隧洞工程，包括土石方明挖、隧洞洞挖、混凝土浇筑、埋件施工、砌体工程和部分土石方回填等；⑵放空洞工程，包括土石方明挖、混凝土衬砌施工等；⑶临时工程：承包人为完成承建的工程项目，负责修建与维护施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌和系统，还包括施工导流、场地排水、办公与生活营地营造、场地平整、场内道路以及其他所有临建工程。
临时工程不包括10kV供电干线。
1.6施工组织设计原则、依据及具体内容1.6.1 编制目的本《施工组织设计》是我单位对本工程的投标文件之一，它体现了我单位对本工程施工的总体构思和部署，是一部对工程质量、安全、工期计划、资源配置、总体布置以及文明施工等方面进行程序化管理的纲领性文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站引水工程
一、建设项目情况概述
1、项目名称：凉山州雷波县互助水电站。
2、项目拟建地址：根据工程总体布置本工程有两个取水口：长河和拉咪。
长河取水坝址位于尼米洛下游约520m，距厂房约5km。
拉咪取水坝址位于拉咪河与朱基拉打交汇处，马拉甲古上游113m处，距厂房约6km。
厂址位于西苏角河上游河段的长河沟与拉米沟汇合口上游约400m的拉米沟左岸
3、项目区域概况：西苏角河是金沙江左岸的中小支流，上源分长河、拉咪河两支，长河为主流，源出于雷波县与美姑县交界处的黄茅埂山。
西苏角河全长48km，河道坡降54.0‰，天然落差3250m，流域集水面积712km2。
4、项目主要内容：主要由首部枢纽、引水系统、厂区枢纽三部分组成。
首部枢纽位于长河沟距离厂房约5km处，主要由底格栏栅坝、连接隧洞和沉沙池等建筑物组成。
拉咪坝址区位于互助电站厂房拉咪沟上游约6km处，离拉咪乡政府约500m，主要由底格栏栅坝、引渠和沉沙池等建筑物组成。
互助水电站引水隧洞洞线由长河区引水隧洞A-A及拉咪区引水隧洞B-B组成，隧洞全长7748.64m，为无压城门洞形。
厂区枢纽由主机间、安装间、副厂房、升压站等组成。
项目总装机为4.0万kw。
5、项目实施的重要性、必要性、与相关规划的符合性：互助水
电站位于四川省凉山州雷波县境内，系一引水式不完全日调节电站。
凉山州位于四川省西南部，是我国彝族聚居地。
由于历史和地理条件，其经济基础薄弱，经济发展与全省和全国相比有较大差异，人民生活水平偏低。
而区内拥有丰富的水能资源，合理开发其水能资源，将资源优势转化为商品优势，并带动其它行业的发展。
工程建设应符合流域总体规划及合理布局选点，合理开发利用水能资源，使环境保护与水能资源开发协调发展。
工程建设应符合当地国民经济计划发展纲要的总体战略要求，符合四川省关于电站开发建设的基本思路，符合国家相关产业政策要求。
二、建设项目的对环境可能造成影响的概述
水环境：对水环境的影响主要是项目施工阶段生产、生活废水，主要污染物为石油类、悬浮物、COD、氨氮。
工程营运期不存在水污染物。
大气：工程施工期对大气环境的影响主要来自机械燃油及爆破等工序产生的粉尘、SO2、CO、NOX、CnHm。
工程营运期不存在大气污染物。
噪声：施工噪声主要为施工机械、爆破和车辆产生的噪声。
项目建成后，区域内基本无高噪声源，对环境不会产生明显影响。
固废：施工过程中将产生部分建筑垃圾、弃土以及施工人员的生活垃圾等固废。
生态环境影响：主要表现在闸坝阻隔和脱水河段的形成对当地的鱼类生态的影响，施工开挖对当地植被破坏以及工程弃渣新增水土流
失对当地生态环境的影响。
(1)陆生生物：评价区尚未发现敏感性陆生生物多样性保护内容，工程占地影响的土地类型主要是滩涂，对当地林地生态系统的破坏和损伤十分微小；施工期间对栖息在谷坡的野生动物栖息环境有一定的干扰影响。
(2)水生生物：电站建成后水的深度、流速、水的理化性质、河道底质等均将有不同程度变化，导致部分水生植物数量减少；项目河段在各梯级电站坝址上下河段，对齐口裂腹鱼、黄石爬鮡等鱼类有一定影响，缩小了鱼类一定的生活空间，对该河段或相邻河段的产卵场、索饵场和越冬场均造成不同程度的影响。
三、预防或减轻不良环境影响的对策和措施的要点
废水——施工期生产废水采用普通矩形沉淀池进行处理。
废水主要为混凝土拌和站的施工废水，处理后上清液回用于混凝土拌和站或施工场地洒水，淤泥装运至指定弃渣场埋填处理；含油废水经隔油池处理后回用；生活污水经化粪池处理后用于林灌或农家肥使用，不外排。
废气——工程爆破方式应优先选择凿裂爆破、预裂爆破、光面爆破和缓冲爆破技术等，以减少粉尘产生量；同时对于施工期间产生的扬尘，主要是通过加强管理、局部洒水降尘、封闭施工现场等措施抑制扬尘的外逸。
噪声——尽量选用低噪声的施工机械或工艺，从根本上减少声源和降低噪声源强；
使用减震机座降低噪声；尽量控制炸药的一次用量；避免夜间爆破；对砼拌和站采取四周设置防噪隔板，以减轻砼拌和站噪声影响；
当车辆经过施工营地时，尽量放缓车速，减少鸣笛，合理安排运输时间，控制夜间的车流量，尽量避免车辆噪声影响。
固废——本工程生活垃圾清运至当地城市垃圾场统一卫生填埋；建筑废渣和弃土堆放于专门的弃土场。
生态影响——（1）陆生植物保护措施：严格要求施工队伍有组织、有计划地施工，尽可能减少对现有植被的破坏；加强防火宣传教育及有关措施；工程结束后，应及时进行迹地恢复，通过植树、种草等绿化措施，使本区域生态环境得以逐渐恢复和改善。
（2）陆生动物保护措施：尽量使用无声爆炸技术，采取措施降低施工机械的噪声，如尽可能用多孔性吸声材料建立隔声屏障、隔声间。
对进入施工区的运输车辆限制车速，严禁鸣放高声喇叭。
加强法制教育和管理，增强施工人员的环保意识，禁止施工人员捕食蛙类、蛇类、鸟类，以减轻施工对当地陆生动物的影响；（3）水生生态保护措施：适当增加下泄水量，以便其它经济鱼类栖息；加强渔政管理，保护鱼类种质资源；采取人工繁殖放流的方式保护鱼类资源。
