备战中考物理压轴题专题复习——电路类问题的综合含答案
中考物理压轴题专题复习—电路类问题的综合及答案解析
一、初中物理电路类问题1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ） A ．甲灯两端电压较大 B ．通过乙灯的电流较大 C ．甲灯较亮 D ．乙灯较亮【答案】D 【解析】 【分析】两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为()226V 6Ω6W U R P ===甲甲甲()226V 12Ω3W U R P ===乙乙乙串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．如图甲所示的电路，电源电压不变，R 2为定值电阻，R 1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S ，当监控区的温度升高时，电压表示数U 与电流表示数I 的关系图像是 （ ）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。
3．如图所示是一个利用电磁继电器的温度自动控制装置。
关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮【答案】C【解析】【详解】A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
中考物理—电路类问题的综合压轴题专题复习附详细答案
一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．如图，三个不同的灯泡接在电源上，A 1的示数为I 1，A 2的示数为I 2，A 3的示数为I 3，各表读数关系正确的是（ ）A ．I 1=I 2=I 3B ．I 1=I 2+I 3C ．I 3＞I 2＞I 1D ．I 1＞I 2＞I 3【答案】D【解析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。
【详解】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，故一定有I2＞I3A1测通过三个灯泡的电流，故一定有I1＞I2所以I1＞I2＞I3故选D。
3．下列电路正确的是（）A．B．C．D．【答案】C【解析】【详解】选项A 中电压表的正负接线柱接反；B 中电流表的正负接线柱接反；C 中两灯并联，正确；D 中若开关闭合会造成短路．故选C ．4．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A【解析】【详解】 A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．5．如图所示电路，闭合开关后，两灯正常发光，比较a b c d 、、、四处电流的大小，其中可能正确的是（ ）A ．a d I I >B ．a b I I <C ．b c I I >D ．c d I I =【答案】C【解析】【详解】 A ．由图知两灯并联a 、d 均为干路，电流相等，故A 错误；BD ．由图知两灯并联，并联电路中干路电流大于支路电流，故BD 错误；C ．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b 处电流可能大于c 处电流，故C 正确。
中考物理压轴题专题复习—电路类问题的综合含详细答案
一、初中物理电路类问题1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L1的电流和L2的电流一样大，A项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
故选CD 。
3．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。

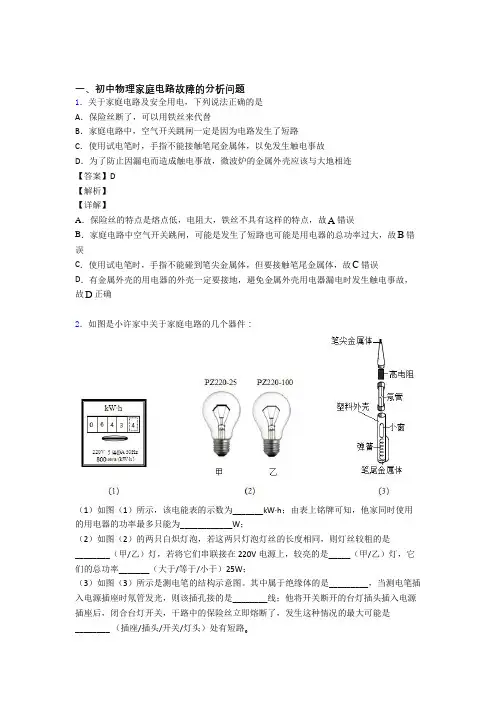

备战中考物理家庭电路故障的分析问题-经典压轴题及答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法正确的是A．保险丝断了，可以用铁丝来代替B．家庭电路中，空气开关跳闸一定是因为电路发生了短路C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连【答案】D【解析】【详解】A．保险丝的特点是熔点低，电阻大，铁丝不具有这样的特点，故A错误B．家庭电路中空气开关跳闸，可能是发生了短路也可能是用电器的总功率过大，故B错误C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故C错误D．有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D正确2．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。
其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是________ （插座/插头/开关/灯头）处有短路。
【答案】643.4 8800 乙 甲 小于 塑料外壳 火 灯头【解析】【详解】(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h ；由表上铭牌可知，电路中的电流最大只能是40A ，电路电压是220V ，则他家同时使用的用电器的功率最多只能为220V 40A 8800W P UI ==⨯=；(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据2U R P=可知，甲灯的电阻大于乙灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；[4]若将它们串联接在220V 电源上，串联电路电流处处相等，而甲灯的电阻较大，根据2P I R =可知，甲灯的功率较大，则甲灯较亮；[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据2U P R=可知，电压都是220V ，电路的总功率是小于甲灯的功率，即它们的总功率小于25W ；(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。

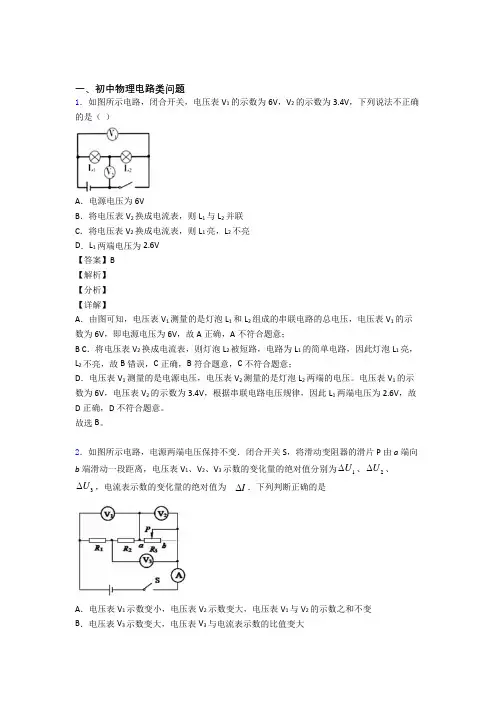

中考物理——电路类问题的综合压轴题专题复习及答案
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V 1的示数为6V ，V 2的示数为3.4V ，下列说法不正确的是（ ）A ．电源电压为6VB ．将电压表V 2换成电流表，则L 1与L 2并联C ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．L 1两端电压为2.6V【答案】B【解析】【分析】【详解】A ．由图可知，电压表V 1测量的是灯泡L 1和L 2组成的串联电路的总电压，电压表V 1的示数为6V ，即电源电压为6V ，故A 正确，A 不符合题意；B C ．将电压表V 2换成电流表，则灯泡L 2被短路，电路为L 1的简单电路，因此灯泡L 1亮，L 2不亮，故B 错误，C 正确，B 符合题意，C 不符合题意；D ．电压表V 1测量的是电源电压，电压表V 2测量的是灯泡L 2两端的电压。
电压表V 1的示数为6V ，电压表V 2的示数为3.4V ，根据串联电路电压规律，因此L 1两端电压为2.6V ，故D 正确，D 不符合题意。
故选B 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】 A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）A ．两个小球带负电，一个小球带正电B ．两个小球带正电，一个小球带负电C ．一个小球带正电，一个小球带负电，一个小球不带电D ．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A 、B 错误； 若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C 正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D 错误；故应选C ．4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C【解析】【分析】【详解】 如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．5．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是()A．B．C．D．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S 断开，指示灯L发光较暗．A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．6．图中，用滑动变阻器来控制6伏小灯的亮暗。
中考物理压轴题专题复习——电路类问题的综合含详细答案
一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（ ） A ．张角一定都减小，且带上等量的异种电荷 B ．张角一定都增大，且带上等量的异种电荷 C ．张角一定是有一个增大，且带上等量的同种电荷 D ．张角一定是有一个减小，且带上等量的同种电荷 【答案】D 【解析】 【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D 项符合题意、ABC 项不符合题意；3．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A 与毫安表mA 的示数分别为( ).A ．0.13 A ．30 mAB ．0.11 A, 10 mAC ．0.33 A,30 mAD ．0.31 A, 10 mA 【答案】A 【解析】 【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R ===通过300Ω的电流：30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A0.03A0.13A+=故A项符合题意；BCD项不符合题意；4．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．5．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求6．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
备战中考物理电路类问题-经典压轴题附答案解析
一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。
2．关于如图所示电路的判断，正确的是（）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
备战中考物理压轴题专题复习—电路类问题的综合含详细答案
一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
故选D 。
2．如图所示，开关S 闭合时通过L 1、L 2和L 3的电流分别是0.4A 、0.2A 和0.8A ，则电流表A 2、A 3和A 4的示数分别为（ ）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。
2020-2021备战中考物理压轴题专题复习——电路类问题的综合含详细答案
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。
则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =UR 可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。
备战中考物理——电路类问题的综合压轴题专题复习及详细答案
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1URI∆=∆，即电压表a示数的变化量与电流表b示数的变化量的比值等于R1；当b是电流表，a是电流表时，只闭合S、S2，R、R2被短路，电路是R1的简单电路，即使移动滑片P，a、b两表的示数都不会变化；综上所述，a示数的变化量与b示数的变化量的比值不可能等于12R R+；B错误；C．把b换成电压表，a是电压表时，只闭合S、S2，R1、R2与R串联，滑片P向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R=可知，R2消耗的功率变大；如果把b换成电压表，a是电流表时，只闭合S、S2，R被短路，R1、R2串联，滑片P向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R=可知，R2消耗的功率不变；C错误；D．a是电压表，b是电流表时，若把a与b的位置互换，只闭合S、S2，R被短路，R1、R2串联，电流表测电路中的电流，电压表测R2两端的电压，那么a的示数与b的示数的比值是R2；当a、b都是电流表时，若把a与b的位置互换，只闭合S、S2，R、R2被短路，只有R1接在电路中，两电流表的示数相等，它们的比值是1；D正确。
2020-2021备战中考物理——电路类问题的综合压轴题专题复习及详细答案
一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．2．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。
3．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
备战中考物理家庭电路故障的分析问题-经典压轴题附详细答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
中考物理——电路类问题的综合压轴题专题复习附答案
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】 【详解】 A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A 错误；B ．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V ==0.2A 15min R I U =Ω最大 则干路的电流 I min =I L +R 1min =0.4A+0.2A=0.6A ，故B 错误；C ．由滑动变阻器的铭牌可知，允许通过的最大电流为1A ，根据欧姆定律可得滑动变阻器的最小电阻为：3V 31Amin Rmax UR I ===Ω 所以R 接入电路的阻值变化范围是3Ω﹣15Ω，故C 错误；D ．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V 50.6Amax Rmin U R I ===Ω 故D 正确．3．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路【答案】A【解析】【分析】 电路故障分为短路和断路．如图灯L 1和灯L 2串联，电压表测灯L 2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
备战中考物理压轴题专题复习—电路类问题含答案解析
一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。
则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=U R可得加在它们两端总电压的最大值为U大=I R⨯大总=1.5A⨯(10Ω+20Ω)=45V故B正确；C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为1U=11I R⨯=2A⨯10Ω=20V，2U=22I R⨯=1.5A⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V⨯3A=60W故D正确。
故选BCD。
3．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U∆、2U∆、3U∆，电流表示数的变化量的绝对值为I∆．下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变B．电压表V3示数变大，电压表V3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；4．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
中考物理—电路类问题的综合压轴题专题复习含详细答案
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图所示，电源电压为3V ，闭合开关S ，电压表的示数为2V ，忽略温度对灯丝电阻的影响。
则（ ）A ．通过灯泡L 1的电流比L 2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
中考物理压轴题专题复习—电路类问题的综合含答案
一、初中物理电路类问题1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ） A ．甲灯两端电压较大 B ．通过乙灯的电流较大 C ．甲灯较亮 D ．乙灯较亮【答案】D 【解析】 【分析】两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为()226V 6Ω6W U R P ===甲甲甲()226V 12Ω3W U R P ===乙乙乙串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．如图所示电路中开关S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 、灯L 上，则下列判断中正确的是A ．若L 发光，则R 一定无故障B ．若L 发光，则R 一定有故障C ．若L 不发光，则L 一定无故障D ．若L 不发光，则L 一定有故障【答案】B 【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．3．受新型冠状病毒的影响，一“罩”难求。
中考物理—电路类问题的综合压轴题专题复习附详细答案
一、初中物理电路类问题1．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）A．B．C．D．【答案】B【解析】【详解】A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种情况不符合要求，A项不合题意；B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种情况符合要求，选项B符合题意；C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C项不合题意；D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D项不合题意。
2．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D ．灯泡L 2处断路 【答案】A 【解析】 【分析】 【详解】由电路图知，两灯泡串联，电压表测量L 2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L 1被短路． 故选A ．3．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b【答案】D 【解析】 【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系． 【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体，S a ＞S b ，所以b 段电阻大，所以a b R R ＜；因两电阻串联，故两部分导体电流相等，即a b I I ，根据欧姆定律可知，电阻越大，分担的电压越多，即a b U U ＜． 故选D ． 【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．4．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是()A ．B ．C ．D ．【答案】A【解析】 【分析】 【详解】由题知，车位被占用时控制开关S 闭合，此时指示灯L 发光较亮；车位未被占用时开关S 断开，指示灯L 发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B ．由图知，当开关S 闭合时，此时L 被短路，指示灯不会发光，故B 不符合题意；C ．由图知，当开关S 闭合时，此时L 与R 串联，此时灯的亮度较暗；开关S 断开时，灯泡不发光；故C 不符合题意；D ．由图知，L 与R 并联，当开关S 闭合或断开，L 始终接入电路中，L 两端的电压始终为电源电压，则灯泡发光的亮度不变，故D 不符合题意． 故选A ． 【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．5．如图所示的电路中，当开关S 1，S 2都闭合时，则A ．电压表被烧坏B ．电流表将被烧坏C ．灯L 1亮，灯L 2不亮D ．两只灯泡都将被烧坏【答案】B 【解析】 【分析】 【详解】开关1S 和2S 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。
备战中考物理压轴题专题家庭电路故障的分析问题的经典综合题含答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
故选D 。
2．两个灯泡L 1和L 2分别标有“6V 、2A”和“9V 、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（ ） A ．将它们串联时，电路两端允许最大电压是15V B ．将它们并联时，干路中允许最大电流是3AC ．将它们并联时，电路中允许最大总功率是21WD ．将它们串联时，L 1允许的最大功率是3W 【答案】D 【解析】 【分析】 【详解】由灯泡L 1标有“6V 、2A”，可以求出R 1＝=＝3Ω，由灯泡L 2标有“9V 、1A”，可以求出R 2＝=＝9Ω， 通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡； 将它们串联时，则干路最大电流是1A ，总电压为1A×(3Ω+9Ω)＝12V ，故A 不符合题意；将它们并联时，干路两端的最大电压为6v ，所以干路中允许最大电流I =+2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
3．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
4．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
5．两个定值电阻，甲标有“10Ω 2A”，乙标有“20Ω 0. 5A”。
如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（）A．30W 30V B．15W 10V C．15W 15V D．30W 60V【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。
故选C 。
6．如图所示的电路中，电源电压保持不变。
闭合开关S ，电路正常工作。
过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（ ）A ．可能灯短路B ．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR=可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。
7．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻1R的阻值为10Ω，滑动变阻器2R标有“50Ω 0.5A”字样，电压表量程为0～3V，电流表量程为0～0.6A。
当开关S闭合，为保证电路安全，下列说法中正确的是A．滑动变阻器的阻值变化范围是0Ω～50ΩB．滑动变阻器的阻值变化范围是2Ω～50ΩC．电流表的示数变化范围为0.1A～0.6AD．电压表的示数变化范围为1V～3V【答案】D【解析】【分析】【详解】由题意知当电压表示数为3V时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为2113V=0.3A10ΩUI I IR====此时滑动变阻器的两端电压为216V-3V=3VU U U=-=此时滑动变阻器的阻值为2 223V=10Ω0.3AURI==当滑动变阻器的阻值250ΩR=时，电流最小，电压表的示数最小，此时电流的大小为126V==0.1A+10Ω+50ΩU UIR R R==电压表的示数为110.1A10Ω=1VU I R==⨯所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A～0.3A，电压表的示数变化范围为1V～3V，故选D。
