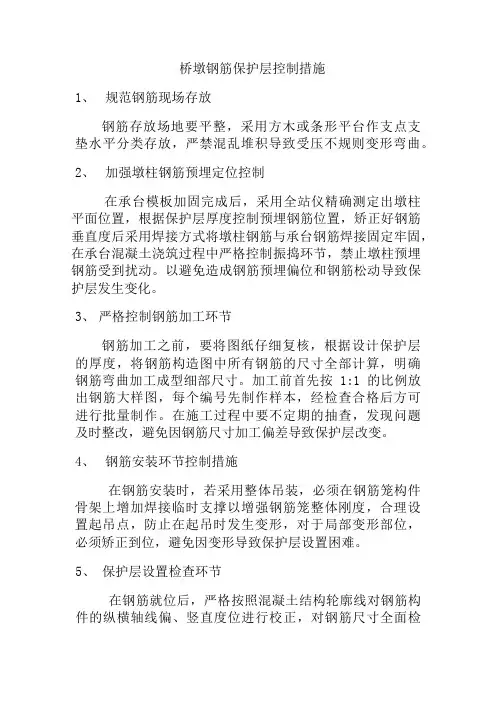

钢筋保护层控制措施

楼板钢筋保护层及板厚的控制措施

一、工程概况

海南雅居乐清水湾旅游度假区A13-1区一期二阶段3栋高层（B-6，A-9，A-10）及车库工程为海南雅居乐房地产开发有限公司开发建设，位于海南省陵水县距英州镇清水湾旅游渡假区A13-1区，总建筑面积66541.02M2,其中地上总面积57149.79M2，主要为B-6、A-9、A-10栋高层。地下总面积9391.33M2，主要为车库。其中A-9、A-10栋地下一层，地上25层，B-6栋地下一层，地上24层，框架剪力墙结构。现浇板板厚分别为180mm、150mm、120mm、110mm、100mm，混凝土标号为C30。标准层现浇板配筋为底层Ф6@150，上层负筋Ф8@120、150、180、200，板设计保护层厚度为15mm，卫生间低400mm。

二、楼板钢筋保护层与间距存在问题及原因分析

根据以往施工经验，楼板钢筋绑扎成形非常好、但是浇注混凝土过程中由于泵管、振捣、操作工人踩踏等原因，造成马凳被踩到或变形，导致钢筋弯曲变形移位，保护层得不到保证。

1、现浇板钢筋保护层设计及规范要求为15mm，钢筋安装时规范允许偏差为±3mm，这样在钢筋制作时对现浇板受力钢筋长度及凳筋高度均要尺寸准确，交叉部位钢筋尺寸要稍微调整，另外下部钢筋保护层垫块满足施工要求，凳筋要求不变形，支撑牢固，在许多情况下出现钢筋保护层偏差大就是因为垫块和凳筋使用不当造成的。

2、保护层偏差另一个因素为现浇板混凝土浇筑时板厚控制不严，造成钢筋保护层偏差大，若浇筑成型的板厚不足时，易出现保护层尺寸偏小或负筋露筋，钢筋不能与混凝土按计要求共同受力，从而现浇板产生裂缝；若浇筑成型的板超出设计厚度，易出现保护层尺

寸偏大，增大楼层荷载同时改变钢筋受荷状态。

3、目前主体混凝土工程施工一般采用商品混凝土泵送施工，泵管一般支设在现浇板模板上，泵送时泵管冲击力大，易造成现浇板钢筋移位变形，同时接拆泵管及人员走动在保护措施不当或不足的情况下造成板筋的破坏尤其是负筋。

三、楼板钢筋保护层与间距

通过以前工程的施工经验，改变马凳形式和布置方式、垫块和重叠部位钢筋调整能够很好解决此类问题，具体控制措施如下：

1、改变马凳形式和布置方式

本工程板厚100~180mm ，凳筋不选用Φ8“ ”型制作，改用“ ”型支架凳筋，水平筋采用Φ12 钢筋，支架采用Φ10 钢筋，加工如附图示。凳筋摆放间距如附图示。为防止制作尺寸统一标准，材料加工采用切割机下料,焊接利用实地放样制作成定型模具施工，保证成型尺寸一致，加工高度误差均小于2mm ，满足制作精度要求。安装时现浇板负筋根部与末端均通长方向摆放，防止负筋下移。为避免钢筋成品踩压变形，泵送混凝土施工时楼层设置布料机泵送，杜绝泵管直接冲压钢筋及凳筋，同时混凝土浇筑前利用Φ16“ ”型凳筋上铺50mm 木跳板作为人行通道，随浇随拆，对成品钢筋加以保护。

2000上部板筋与下部板筋净距现浇板凳筋示意图

12

10

2、垫块选择

不采用传统施工使用的现场制作砂浆垫块或花岗岩碎片垫块，因为砂浆垫块受制作质量影响，而经常造成强度不足易碎和制作厚度不一，花岗岩垫块强度高但易在混凝土振捣过程中滑移。经过调查决定采用混凝土压制成品垫块，此垫块高度统一，并且中部设计有凹槽卡住受力钢筋，不会造成移位现象，现浇板下层受力钢筋每间隔1.0m 放置一个，具体垫块大样及摆放位置详见附图，保护层垫块安放时间为上排板筋安装完毕隐蔽验收前，由钢筋班组专人放置。
