机电管线深化原则.docx
机电工程项目深化设计
机电工程项目深化设计1、项目深化设计管理本工程机电安装专业分包较多，机电安装包括生活给水系统、排水系统、防排烟系统、地下室人防系统、消防喷淋系统、气体灭火系统、变配电系统、动力照明系统、火灾自动报警控制系统等，工程专业系统多，地下室机房的管线设备密集、空间紧张，协调量大。
为保证本工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将设立深化设计部进行施工图纸的深化设计。
2、深化设计原则深化设计是指按照建筑师的设计图纸提出的做法要求，由指定承包单位进行具体细部设计，它是将施工各阶段的各节点细部做法进行认真细致的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。
它是保证工程顺利进行按时完工和保证工程质量的关键所在。
在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。
(1)成立深化设计组，配备电气专业设计人员2名，给排水专业设计人员1名，通风空调专业设计人员2名。
深化设计组负责机电安装的深化设计，并负责各机电专业的深化设计管理与协调工作。
深化设计组配置四台电脑（内存：1G，硬盘：80G），一台宽幅打印机，采用AUTOCAD、OUATPLANT绘图。
(2)认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图与综合土建要求图。
图纸内容能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系。
包括详细的平面、立面和剖面图。
总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。
(3)经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。
施工方案强调技术先进，经济适用，可操作性强。
(完整版)机电管线综合排布原则
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
机电深化设计注意事项
机电深化设计注意事项文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]关于机电深化设计一、机电深化设计管理流程1.1目的首先为什么要做机电深化设计呢，首先是甲方/业主的要求，目的是为了提高效率降低成本，对机电系统的优化给施工带来方便。
一句话————省时省力省钱。
1.2依据与甲方合同中的技术条款及甲方提供的施工图；以及相关国家规范、行业标准、标准图集、相关技术参数。
机电深化设计工作内容及出图种类划分：机电工程深化设计，主要取决于与业主合同的约定前期一般包括：——对原设计图纸提出问题；——方案及系统的优化；——系统的核算；——设备参数的核算；——平面布置的合理化建议；——根据甲方要求列出出图计划进度；——列出需出的图纸目录。
工程开始后，一般情况所出图纸包括以下：——机电管线预留预埋图；——机电管线综合平面图；——机电管线综合剖面图；——机电各专业深化设计平面图；——二次墙体综合留洞图；——设备机房大样图；——设备机房基础图；——卫生间大样图；——综合管井大样图；——管道支吊架图；——二次精装末端点位配合平面图；——三维管道图；——竣工图深化设计送审流程基本原则确保实现原始设计意图，实现业主及相关方的需求。
深化设计应以原设计为依据，在事先和原设计师充分沟通的基础上进行图纸深化设计，深化设计完成后，报原设计认可后才能进入下道程序。
管线布置排列一般原则（1）决定各管道的最终安装标高的从上到下依次是：排水管、电缆桥架、线槽、暖通管道、通风管道、给水及消防管道。
（2）电缆桥架、线槽尽量高位安装，通风管道中低位安装。
（3）电缆桥架与水专业管道应分开布置或布置在其上方，以免管道渗漏时损坏线缆造成事故，如必须在一起敷设，电缆应考虑设防水保护措施。
桥架与水管的平行最小净距400mm，交叉最小净距300mm。
（4）强电桥架与弱电线槽之间留有一定间距，以免互相干扰，有条件时，可分别布置在两侧，两者的间距一般不小于300mm。
管线的综合排布深化设计方案
管线的综合排布深化设计方案安排好位置，与吊顶龙骨的位置协调；在吊顶内设备的安装位置上，尽可能合理安排管线的敷设空间，保证各专业管线的顺畅敷设。
1.6.2.2机房区域的管线综合排布深化设计重点及难点表1.6.2.2-1机房区域的管线综合排布深化设计重点及难点序号重点及难点机房空间紧张，各专业管线综合布置难度大1，特别是机房内的空调、___、电源柜等设备管线的布置；2机房内的管线交叉密集，需进行综合平衡布置；3机房内的管线走向需要与机柜位置协调；4机房内的防火隔墙、防水隔离等要求也需要考虑；解决办法针对机房空间紧张的问题，采用合理的布线方案，优化各专业管线的敷设方式和位置；在机房内的管线交叉密集处，采用共用管线支吊架，进行综合平衡布置；在机房内的管线走向上，与机柜位置进行协调，确保管线顺畅、布置美观；针对机房内的防火隔墙、防水隔离等要求。
采取相应的措施，保证管线布置符合规范要求。
1.6.2.3竖井区域的管线综合排布深化设计重点及难点表1.6.2.3-1竖井区域的管线综合排布深化设计重点及难点序号重点及难点竖井空间狭小，各专业管线综合布置难度大；1竖井内的管线交叉密集，需进行综合平衡布置；2竖井内的管线走向需要与设备位置协调；3竖井内的防火隔墙、防水隔离等要求也需要考虑；解决办法针对竖井空间狭小的问题，采用合理的布线方案，优化各专业管线的敷设方式和位置；在竖井内的管线交叉密集处，采用共用管线支吊架，进行综合平衡布置；在竖井内的管线走向上，与设备位置进行协调，确保管线顺畅、布置美观；针对竖井内的防火隔墙、防水隔离等要求。
采取相应的措施，保证管线布置符合规范要求。
42台笔记本电脑，23台HP6200打印机和4台8口网络交换机是本单位所拥有的电子设备。
为了保证深化设计过程中的信息传递和与施工现场的衔接，我们将在现场项目部建立局域网络，以服务器为核心实现资源共享和信息快速传递。
此外，我们也会与业主、设计院、现场监理和公司总部相联。
机电BIM原则
1管综深化 1.1管综的深化应依据合同文件及相关技术文件、施工图、招标文件，清单文件、设计交底及图纸会审文件、深化设计中技术文件及现行相关国家施工规范、图集文件进行深化。
1.2管线综合深化应在保证项目功能和系统要求的基础上，结合装修设计的吊顶高度的情况，对各专业模型进行整合和优化设计。
1.3管线与管线间距无特殊情况外，应符合各机电专业设计规范、施工规范要求。
1.4管线综合排布一般情况下应遵循下列原则： 1有压管道避让无压管道 2管径小的管道避让管径大的管道。
3无保温管线让保温管线。
4造价低的管线避让造价高的管线。
5便于施工加工的管线避让不便于施工加工的管线。
6临时性的管线避让永久性的管线，临时性管线安装在便于拆除的地方。
7阀部件多、检修次数多的管线易敷设在管线最下层，便于操作检修的地方。
8金属线槽不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，强电、弱电分槽、井布置。
9管线返弯避让时，应预留出返弯距离。
1.5管线综合排布需考虑的因素 1根据规范图集预估支吊架安装位置。
2预留管线及阀部件操作检修空间，预留线槽放线空间。
3预留风口、灯具、喷淋等配合精装追位管线位置。
4满足精装控高需求的条件下，各机电管线尽量减少返弯数量，水平敷设。
5充分合理利用主次梁高差及梁窝等建筑结构空间。
1.6有坡度要求的管线，应严格按设计图纸、相关技术资料要求执行，如图纸无要求时，应满足各机电设计规范、施工规范要求。
2预留预埋 2.1预留预埋洞口设置应满足施工图、技术资料、相关的国家及行业规范要求。
2.2预留预埋洞口应根据确认的机电管综深化模型布置。
2.3预留预埋洞口及套管设置应遵循下列原则： 1预留洞口或套管类型、大小应满足各机电专业规范、图集做法要求。
2预留洞口或套管大小应根据设计或施工方案要求预留，当设计或施工方案无要求时，水专业预留孔洞或套管大小可按照比管线管径大两号预留，风管及电气线槽母线预留孔洞或套管大小可按照比管线外轮廓尺寸外边缘加100mm预留。

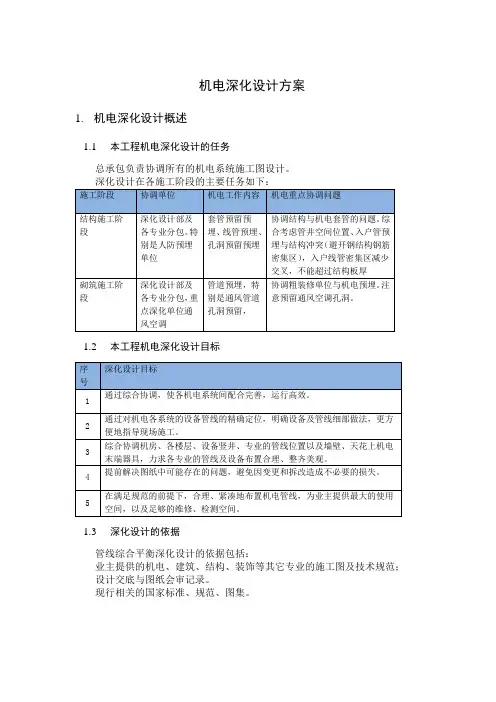

机电深化设计方案
机电深化设计方案1.机电深化设计概述1.1本工程机电深化设计的任务总承包负责协调所有的机电系统施工图设计。
1.2本工程机电深化设计目标1.3深化设计的依据管线综合平衡深化设计的依据包括：业主提供的机电、建筑、结构、装饰等其它专业的施工图及技术规范；设计交底与图纸会审记录。
现行相关的国家标准、规范、图集。
2.机电深化设计的工作部署2.1机电深化设计机构的设置我们拥有多个大型综合体建筑深化设计及管理协调工作经验。
本工程中，我公司将组成深化设计部，负责机电承包范围内的机电图纸深化设计审核以及与其它机电分包商的综合管线平衡的管理、协调工作，同时我们将组建单位及各行业技术权威组成的专家顾问团，利用他们丰富的工程技术知识或设计经验，为本工程机电深化设计提供一流的咨询和技术指导，确保本工程深化设计的先进性和科学性。
各专业管线综合平衡深化设计管理机构见下图：机电管线综合平衡深化设计管理机构图2.2机电深化设计相关人员职责2.3机电协调会制度在项目施工过程中，不可避免或出现各机电专业施工过程中交叉出现问题，设计图纸上设计意图或设计变更在的施工中不可能实现等问题。
深化设计部会定期组织各种机电协调会，当有必要时会邀请结构、建筑施工单位和业主、设计单位、监理参与。
3.机电深化设计的内容及要求3.1机电深化设计出图内容及深度3.2机电深化设计基本原则机电各专业管线综合平衡深化设计过程中应与设计院保持紧密联系，密切合作。
机电深化设计是在原设计的基础上，根据现场施工工艺的要求以及施工配合、施工定位的需要进行图纸的补充说明。
3.3机电深化设计图的要求3.3.2机电深化设计出图细则为保证各机电专业深化设计图纸的相对统一，并便于协调，我们将联同设计院及其它机电专业分包商，协商制定一系列的图纸制作规定，明确各项出图细则。
机电深化设计出图细则示意如下。
4.机电深化设计图流程机电管线综合平衡深化设计是机电总承包管理的一个重要方面。
在充分消化理解原设计的意图基础上结合现行的设计规范进行复算，并着手正式绘制符合现行规范规定和企业施工工艺标准，又不违反原设计意图的施工深化图。
管线的综合排布深化设计方案
管线的综合排布深化设计方案1.6.1 设计概况本工程机电专业系统繁多、使用功能全面、技术要求高，目前的施工图对各机电专业的管线仅作了初步的排布设计，这往往会造成某些部位尤其是管线交叉部位和吊顶内的各机电专业管道之间的碰撞和冲突，既影响到施工质量和施工速度，也可能会影响相应的使用功能和外观上的整齐美观。
因此，在正式施工前必须进行各机电专业管线综合平衡布置的深化设计工作。
在图纸上综合协调机电各专业管线、设备的平衡布置，尤其是设备机房、各楼层走廊、机电竖井等管线密集部位和吊顶、墙面机电末端器具布置，力求各专业管线及设备的合理、美观布置和各机电系统的高效运行、配合完善。
在满足规范及设计使用功能要求的前提下，通过合理安排机电管线及设备的综合平衡布置，为业主提供最大的使用空间。
本工程各功能区明晰，管线布置密集区域主要为主管线、各功能层吊顶、竖井等部位，为使前述部位水、电、风及专业管线的合理布置，在安装工程施工前，我单位将投入技术精湛并有丰富现场施工经验的技术人员，进行各专业的管线综合平衡布置、符合实际的深化设计，在计算机上对各专业管线进行叠加，对各管线的空间位置进行合理布置，组合、排列、检查、调整，最终确定管线综合平衡的合理方案，并对管线交叉密集处或特殊部位做大样图或剖面图，并据此确定选用共用管线支吊架，然后再将各专业管线进行分解，形成各专业施工图纸，下发施工班组指导施工。
在深化设计过程中，还将根据施工现场实际情况，以及业主、监理、设计及各约定专业分包施工方提出的其他要求和配合情况，做进一步的深化设计修改，保证工程施工安全、高效、快速地进行。
1.6.2 安装管线综合排布深化设计重点难点1.6.2.1 吊顶区域的管线综合排布深化设计重点及难点表1.6.2.1-1 吊顶区域的管线综合排布深化设计重点及难点1.6.2.2 非吊顶区域的管线综合排布深化设计重点及难点1.6.2.3 设备机房的深化设计重点及难点1.6.3 综合排布深化设计方案流程本工程安装管线综合排布深化设计流程如图1.6.3-1所示：1.6.4 综合排布深化设计方案组织深化设计作为施工设计的完善和补充，越来越显示出其强大的技术经济优势，深化设计准备管线综合深化设计设备机房深化设计成立深化设计小组、明确人员职责 设计人员培训：绘图标准、实施细则 建筑、结构、装修条件图收集确认办公场所及办公设备确定管线连接方式确定管线维修空间 确定管道阀件安装位置及操作空间绘制各专业管线剖面图 绘制公共支架大样图确定需穿墙或预埋管线绘制预埋管线或 预留洞口布置图深化设计实施参数校核确定厂家及设备型号荷载计算及基础布置运输路线及方案确定确定检修孔位置及尺寸安装大样图绘制图纸报批业主审核 图纸批准合格合格监理审核 设计院审核相关单位审核合格合格样板制作不合格不合格 不合格不合格不合格图1.6.3-1 深化设计总体流程图能够充分展示施工单位的综合实力。
机电管线综合深化设计技术
机电管线综合深化设计技术作者：刘文国来源：《装饰装修天地》2015年第05期摘要：随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
关键词：机电深化设计；管线综合排布；三维深化图一、机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。
二、机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等三、机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。
在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、MagiCAD的使用。
总结机电工程施工中的管线综合深化设计
总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计摘要：综合管线的深化设计关系到施工质量、美观程度等诸多方面，如不高度重视，会给工期、造价、质量造成不必要的麻烦。
关键词：管线综合图剖面图设计协调中图分类号：tu81文献标识码：a文章编号：1674-098x（20xx）03（b）-0-01 机电各专业图纸深化设计的目的是为了更好地协调各专业设备、管线的布置、走向，以保证各专业占有的空间位置是最合理的。
一方面能保证施工的正常进行，另一方面也有助于整个机电系统在竣工后有足够多的维修空间。
其主要工作内容如下。
依照初步设计和国家有关规范，参照土建结构、专业分包商图纸，细化各专业的设计图，以保证各专业的协调施工。
综合协调各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1管道深化设计流程管线深化设计主要方法：绘制断面图、管线综合图、剖面图，采用计算机进行立体建模，模拟空间排布的方式。
首先按照进度计划要求选择深化部位，并挑取其中管线较集中的几个位置选为节点，依据设计图纸中提供的顶板、梁以及装饰单位提供的吊顶标高及做法等参数进行建筑剖面的制作。
剖面绘制完成后一般情况各专业将自己此平面节点位置上的管线按照风、水、电的顺序在剖面中表示出来（例如电桥架较大，水管较小等情况可按实际情况调整绘图顺序）。
在进行管线综合过程中各专业应注意以下问题：（1）对照结构图一次墙体的留洞位置以免绘制管线出墙时位置不能对应；（2）管道保温一定按原比例绘制以免施工过程中遇到空间不够的情况；（3）水管在绘制过程中尽量保持在电气桥架以下；（4）如无特殊情况风管绘制尽量将风管上皮贴梁或顶板；（5）遇到如重力排水管等无压水管时尽量对其进行避让；（6）注意防排烟管道在走廊内需下引排烟风口以保证消防排烟的需要，在进行走廊内管线综合深化设计时需予以充分考虑。
机电管线综合排布原则
机电管线综合排布原则在机电专业中，管线布置是非常重要的一项工作。
它包括给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置。
然而，在设计图纸中，管线绘制通常是分专业、分系统进行的，这导致各专业之间缺乏统一规划，缺乏空间合理分配，从而在现场施工中必定会造成管线布置方面的冲突。
这不仅会导致安装高度过低，为日后维修带来相当大困难，还存在着安全隐患。
因此，施工单位必须根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向，保证施工的可行性、美观性及生产使用中的实用性。
在机电管线深化设计中，合理布置各专业管线是非常重要的。
这不仅可以最大限度地增加建筑使用空间，减少由于管线冲突造成的二次施工，还可以综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
此外，综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突也是必要的。
在确定管线和预留洞的精确定位方面，我们需要减少对结构施工的影响。
同时，我们也需要弥补原设计不足，减少因此造成的各种损失。
核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要求，协助结构设计绘制大型设备基础图也是非常重要的。
最后，合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间，综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作，也是必不可少的。
在管线综合排布方面，我们需要遵循合理布置、统一规划、空间合理分配等原则。
1.布置原则在管线布置过程中，应按照以下原则进行：风管应布置在上方，桥架和水管在同一高度时应水平分开布置，而在同一垂直方向时，桥架应在上方，水管应在下方。
机电专业深化设计原则
机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。
2. 机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。
3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。
在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVIT BIM建模的使用。
深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。

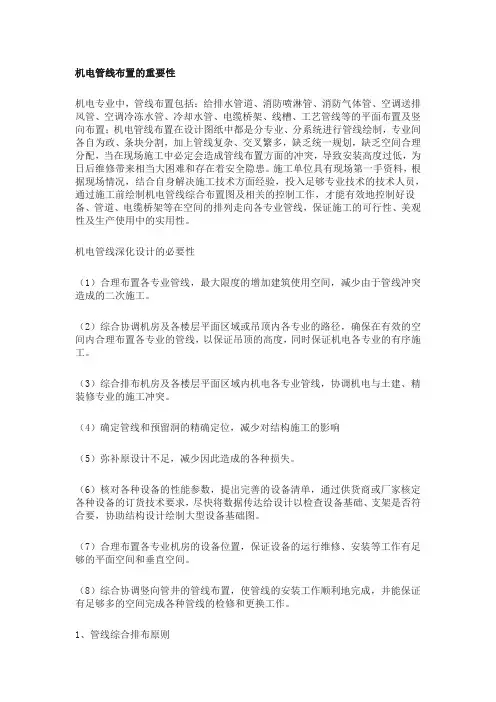

(完整版)机电管线综合排布原则
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置;机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割,加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突,导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料,根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员,通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线,保证施工的可行性、美观性及生产使用中的实用性.机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度,同时保证机电各专业的有序施工.(3)综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
(4）确定管线和预留洞的精确定位，减少对结构施工的影响（5)弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
(7)合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8)综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候,水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
机电管线深化原则
管线综合基本原则一、深度要求建筑专业管线综合深度结构专业管线综合深度给排水专业管综深度暖通专业管线综合深度电气专业管线综合深度二、管线综合排布原则2.1总则2.1.1大管优先，小管让大管。
2.1.2有压管让无压管（压力流管让重力流管）。
2.1.3低压管避让高压管。
2.1.4常温管让高温温、低温管。
2.1.5可弯管线让不可弯管线、分支管线让主干管线。
2.1.6附件少的管线避让附件多的管线。
2.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
2.1.8安装、维修空间500mm。
2.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
2.1.10管廊内吊顶标高以上预留250mm的装修空间。
2.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
2.1.12管廊内靠近中庭一侧预留卷帘门位置2.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行2.1.14其它避让原则: 气体管道让水管金属管让非金属管;一般管道让通风管;施工简单的避让施工难度大的;工程量小的让工程量大的;技术要求底的让技术要求搞得管线;检修次数少、检修方便让检修频繁、检修难度大的;非主要管线避让主要管线;临时管线避让永久管线;新建管线避让已建成管线;2.2机电各专业细则2.2.1给排水专业：2.2.1.1 管线要尽量少设置弯头。
2.2.1.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
2.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋雨及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
2.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。
2.2.1.5给水引入管与排水排出管的水平净距离不得小于 1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于 0.5m；交叉铺设时，垂直净距不得小于 0.15m。
机电管线深化原则
管线综合基本原则一、深度要求建筑专业管线综合深度结构专业管线综合深度给排水专业管综深度暖通专业管线综合深度电气专业管线综合深度二、管线综合排布原则2.1总则2.1.1大管优先，小管让大管。
2.1.2有压管让无压管（压力流管让重力流管）。
2.1.3低压管避让高压管。
2.1.4常温管让高温温、低温管。
2.1.5可弯管线让不可弯管线、分支管线让主干管线。
2.1.6附件少的管线避让附件多的管线。
2.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
2.1.8安装、维修空间500mm。
2.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
2.1.10管廊内吊顶标高以上预留250mm的装修空间。
2.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
2.1.12管廊内靠近中庭一侧预留卷帘门位置2.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行2.1.14其它避让原则: 气体管道让水管金属管让非金属管;一般管道让通风管;施工简单的避让施工难度大的;工程量小的让工程量大的;技术要求底的让技术要求搞得管线;检修次数少、检修方便让检修频繁、检修难度大的;非主要管线避让主要管线;临时管线避让永久管线;新建管线避让已建成管线;2.2机电各专业细则2.2.1给排水专业：2.2.1.1 管线要尽量少设置弯头。
2.2.1.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
2.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋雨及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
2.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。
2.2.1.5给水引入管与排水排出管的水平净距离不得小于 1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于 0.5m；交叉铺设时，垂直净距不得小于 0.15m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管线综合基本原则一、深度要求建筑专业管线综合深度结构专业管线综合深度给排水专业管综深度暖通专业管线综合深度电气专业管线综合深度二、管线综合排布原则2.1总则2.1.1大管优先，小管让大管。
2.1.2有压管让无压管（压力流管让重力流管）。
2.1.3低压管避让高压管。
2.1.4常温管让高温温、低温管。
2.1.5可弯管线让不可弯管线、分支管线让主干管线。
2.1.6附件少的管线避让附件多的管线。
2.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
2.1.8安装、维修空间500mm。
2.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
2.1.10管廊内吊顶标高以上预留250mm的装修空间。
2.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
2.1.12管廊内靠近中庭一侧预留卷帘门位置2.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行2.1.14其它避让原则: 气体管道让水管金属管让非金属管;一般管道让通风管;施工简单的避让施工难度大的;工程量小的让工程量大的;技术要求底的让技术要求搞得管线;检修次数少、检修方便让检修频繁、检修难度大的;非主要管线避让主要管线;临时管线避让永久管线;新建管线避让已建成管线;2.2机电各专业细则2.2.1给排水专业：2.2.1.1 管线要尽量少设置弯头。
2.2.1.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
2.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋雨及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
2.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。
2.2.1.5给水引入管与排水排出管的水平净距离不得小于 1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于 0.5m；交叉铺设时，垂直净距不得小于 0.15m。
给水管应铺设在排水管上面，若给水管必须铺设在排水管的下万时，给水管应加套管，其长度不得小于排水管径的 3 倍。
2.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少 100mm。
（无吊顶区域貌似尽量走上方好点，因为通常是上喷）2.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。
2.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。
2.2.1.9给水PP-R 管道与其它金属管道平行敷设时，应有一定保护距离，净距离不宜小于 100mm，且 PP-R 管宜在金属管道的内侧。
2.2.1.10 水管与桥架层叠铺设时，要放在桥架下方。
2.2.1.11 管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方。
2.2.1.12 管线外壁之间的最小距离不宜小于 100mm，管线阀门不宜并列安装，应错开位置，若需并列安装，净距不直小于 200mm。
2.2.1.13 水管与墙（或柱）的间距，见下表：2.2.2暖通专业：2.2.2.1 一般情况下，保证无压管（通常指冷疑管）的重力坡度，无压管放在最下万。
2.2.2.2 风管和较大的母线桥架，一般安装在最上万；风管与桥架之间的距离要≥100mm。
2.2.2.3 对于管道的外壁、法兰边缘及热绝缘层外壁等管路最突出的部位，距墙壁或柱边的净距应≥100mm。
2.2.2.4 通常风管顶部距离梁底 50-100mm 的间距。
2.2.2.5 如遇到空间不足的管廊，可与设计师沟通，断面尺寸改变，便于提高标高。
2.2.2.6 暖通的风管较多时，一般情况下，排烟管应高于其他风管；大风管应高于小风管。
两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。
2.2.2.7 空调水平干管应低于于风机盘管。
2.2.2.8 冷疑水应考虑坡度，吊顶的实际安装高度通常由冷疑水的最低点决定。
2.2.3电气专业：2.2.3.1 电缆线槽、桥架宜高出地面 2.2m 以上；线槽和桥架顶部距顶棚或其它障碍物不宜小于 0.3m。
2.2.3.2 电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的最小净距，符合以下要求：2.2.3.3 在吊顶内设置时，槽盖开启面应保持 80mm 的垂直净空（即顶部最小得与梁保证80mm 间距），与其他专业之间的距离最好保持≥100mm。
2.2.3.4 电缆桥架与用电设备交越时，其间的净距不小于 0.5m。
2.2.3.5 两组电缆桥架在同一高度平行敷设时，其间净距不小于于0.6m，桥架距墙壁或柱边净距》100mm。
2.2.3.6 电缆桥架内侧的弯曲半径不应小于 0.3m。
2.2.3.7 电缆桥架多层布置时，控制电缆间不小于 0.2m，电力电缆间不小于 0.3m，弱电电缆与电力电缆间不小于 0.5m，如有屏蔽盖可减少到 0.3m，桥架上部距顶棚或其它障碍不小于 0.3m。
2.2.3.8 电缆桥架不直敷设在腐蚀性气体管道和热力管道的上万及腐蚀性液体管道的下万。
2.2.3.9 通信桥架距离其他桥架水平间距至少 300mm，垂直距离至少 300mm，防止其它桥说场干扰。
2.2.3.10 桥架上下翻时要放缓坡（即最好不要垂直上下翻），桥架与其他管道平行间距》100mm。
2.2.3.11 桥架不直穿楼梯间、空调机房、管井、风井等，遇到后尽量绕行。
2.2.3.12 强电桥架要靠近配电间的位置安装，如果强电桥架与弱电桥架上下安装时，优先考虑强电桥架放在上万。
三、机电管线深化设计核查重点1、留洞核查1.1、机电管线穿剪力墙、楼板是否留洞？（风管、风口、水管、电缆桥架、母线槽……）1.2、留洞位置、尺寸是否满足要求？（留洞位置应避开梁、柱、楼梯等，不能影响建筑使用功能；留洞尺寸一般比管线要大，特别要注意风口留洞）1.3、梁上留洞是否满足规范要求？（管线位于梁体中部1/3处为最好，即管中与梁中线重合最好，管洞上下距梁顶底距离不小于1/3梁高）2、管井核查2.1、管井内是否有梁？（一般情况下管井内是不会有梁，尤其是风井内）2.2、梁是否会与机电管线冲突？（主要是立管穿梁情况）2.3、桥架、母线槽、水管在管井内会贴墙安装，注意此墙是否贴梁边沿？（防止出现管线避梁翻弯情况。
）3、净高核查3.1、坡道、设备运输通道是否满足净高要求？3.2、管线密集处是否满足净高要求？3.3、大管线经过区域是否满足净高要求？3.4、重力排水管道经过区域是否满足净高要求？3.5、机电管线经过楼梯间是否能满足净高要求？（不能出现碰头）4、防火卷帘核查4.1、梁下、柱帽下净高是否满足卷帘安装高度要求？（卷帘+卷帘盒后的高度）4.2、是否存在梁下与卷帘之间预留管线安装空间不足情况？4.3、是否存在防火卷帘高度不满足净高要求？4.4、是否存在机电管线设计在卷帘里面的情况？5、门高核查5.1、是否存在门高超出层高、坡道下门高超出坡道下净高等情况？（夹层、坡道下方易出现此情况）5.2、是否存在电梯门高超出层高、预留电梯门洞净高不足等情况？（夹层易出现此情况）5.3、梁下、柱帽下净高是否满足门安装高度要求？5.4、是否存在梁下与门之间预留管线安装空间不足情况？6、风井吊板、双层板核查6.1、吊板预留空间是否满足风管尺寸要求？6.2、双层板预留空间是否满足风管尺寸要求？6.3、双层板下方管线综合排布以后是否满足净高要求？6.4、风管穿吊板、双层板是否留洞？6.5、暖通、结构、建筑三专业图纸是否都有标注且标注一致？7、空调机位吊板7.1、空调机位吊板位置设置是否合理？7.2、机电管线穿空调机位吊板是否留洞？8、水管8.1、管道系统是否完整？管道信息标注是否正确？（喷淋、消火栓、生活给水、雨水、排水……）8.2、平面图和系统图是否能对上？管道编号是否对应？8.3、管道排布位置是否合理？（不能平行位于桥架正上方，不能穿越风井，不能进入电气用房：高低压配电房、控制室，电梯机房……）8.4、管道翻弯时尽量上翻。
（下翻会产生积水、存渣，即使安装泄水阀，水排往何处也是个问题）8.5、暖通水管贴梁底布置时，需要考虑预留保温厚度。
9、风管9.1、系统是否完整？风管信息标注是否正确？（送风、回风、排风、新风、防排烟、厨房油烟、预留风管……）9.2、平面图和系统图是否能对上？系统编号是否对应？9.3、注意风口位置，下送还是侧送，不能遮挡风口。
9.4、高低压配电房内的风管不要位于配电柜等电气设备的正上方。
9.5、风机房平面图与大样图是否相符？9.6、管线综合过程中往往因为净高不够，需对风管系统深化设计，通常对风管进行压扁处理。
空调、通风风管主风管通常设计风速在6~8m/s，排烟管在15m/s，排烟补风通常设计在10m/s以内，而且风管宽高比以不大于4为宜。
10、电缆桥架10.1、系统是否完整？桥架信息标注是否正确？（强电桥架、消防桥架、通讯桥架、母线槽……）10.2、桥架翻弯尽量采用45°斜角弯。
