机电综合管线布置原则(BIM深化设计考虑)

BIM建筑、排水、机电管线排布避让原则及出图的规范

BIM建筑、排水、机电管线排布避让原则及出图的规范一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

7、一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。

机电管线排布原则

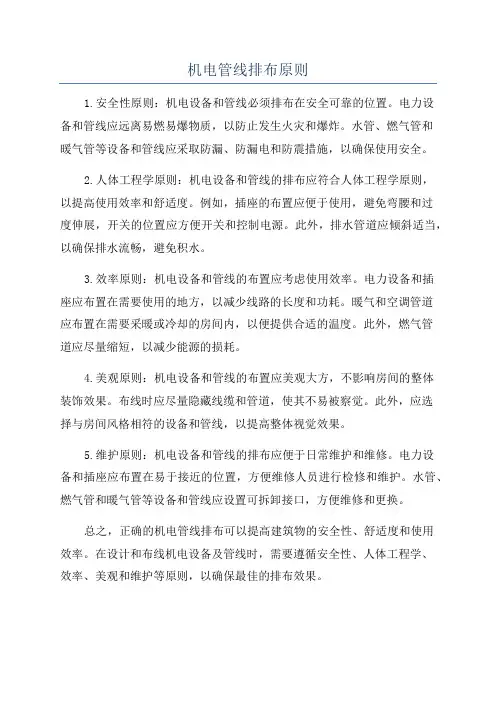

机电管线排布原则
1.安全性原则：机电设备和管线必须排布在安全可靠的位置。

电力设
备和管线应远离易燃易爆物质，以防止发生火灾和爆炸。

水管、燃气管和
暖气管等设备和管线应采取防漏、防漏电和防震措施，以确保使用安全。

2.人体工程学原则：机电设备和管线的排布应符合人体工程学原则，
以提高使用效率和舒适度。

例如，插座的布置应便于使用，避免弯腰和过
度伸展，开关的位置应方便开关和控制电源。

此外，排水管道应倾斜适当，以确保排水流畅，避免积水。

3.效率原则：机电设备和管线的布置应考虑使用效率。

电力设备和插
座应布置在需要使用的地方，以减少线路的长度和功耗。

暖气和空调管道
应布置在需要采暖或冷却的房间内，以便提供合适的温度。

此外，燃气管
道应尽量缩短，以减少能源的损耗。

4.美观原则：机电设备和管线的布置应美观大方，不影响房间的整体
装饰效果。

布线时应尽量隐藏线缆和管道，使其不易被察觉。

此外，应选
择与房间风格相符的设备和管线，以提高整体视觉效果。

5.维护原则：机电设备和管线的排布应便于日常维护和维修。

电力设
备和插座应布置在易于接近的位置，方便维修人员进行检修和维护。

水管、燃气管和暖气管等设备和管线应设置可拆卸接口，方便维修和更换。

总之，正确的机电管线排布可以提高建筑物的安全性、舒适度和使用
效率。

在设计和布线机电设备及管线时，需要遵循安全性、人体工程学、
效率、美观和维护等原则，以确保最佳的排布效果。

机电BIM深化设计基本原则

深化设计基本原则
1、按照净高要求，合理综合排布管道
2、最终提交的模型要求系统名称、过滤器颜色统一。

3、支吊架布置应按模数成排成线对齐布置，避免凌乱。

4、桥架三通处应尽量按次序起翻。

5、车库区，管道尽量布置到车位上，必须布置在车道上方的管道
应尽量布置在两侧，不要占据中间位置。

6、管线密集、多层管线处应尽量采用综合支架。

7、管线密集、多层管线布置需保证施工和检修空间300mm宽度
8、相邻风管、桥架翻弯处对齐、一致。

9、成排风管的横担采用通长的整根横担。

10、桥架穿墙处应保证洞口排列整齐、高度一致。

附件：具体问题及修改意见
1、将圈中的补风支管移至图面左侧车位上方。

2、圈中的2根黄色支风管合并成右边的支风管（加大管径）。

3、空调水管上翻（加排气）躲风管，
4、喷淋管和给水管移至柱边。

5、穿墙处分层高度一致。

6、走道能用共用支架要用共用支架。

机电专业深化设计原则

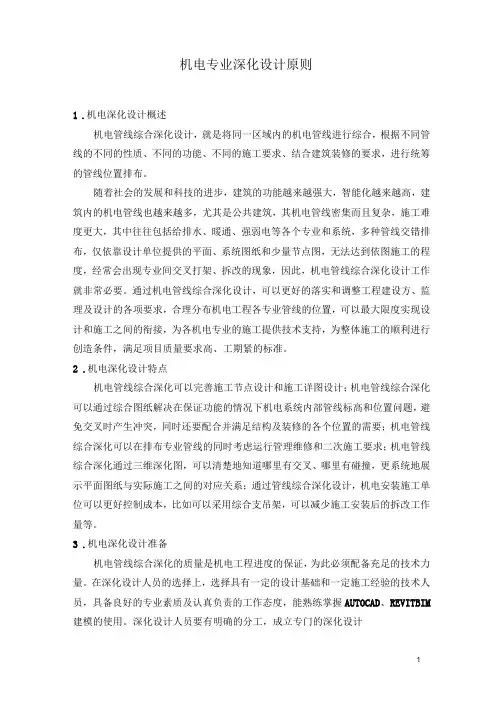

机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。

随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。

通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。

2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。

3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。

在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。

深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。

机电BIM原则

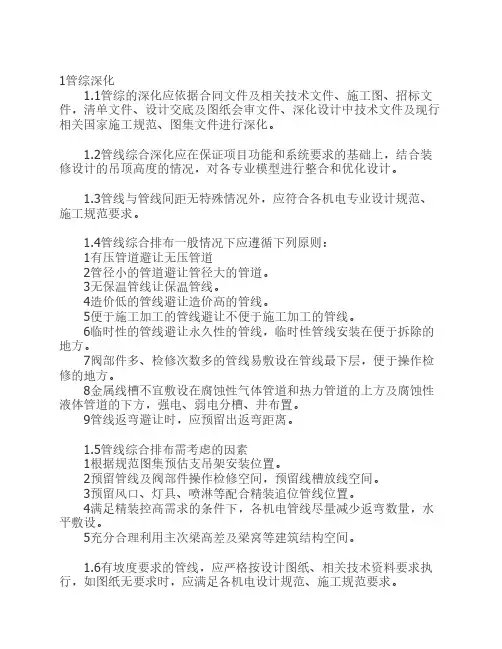

1管综深化 1.1管综的深化应依据合同文件及相关技术文件、施工图、招标文件，清单文件、设计交底及图纸会审文件、深化设计中技术文件及现行相关国家施工规范、图集文件进行深化。

1.2管线综合深化应在保证项目功能和系统要求的基础上，结合装修设计的吊顶高度的情况，对各专业模型进行整合和优化设计。

1.3管线与管线间距无特殊情况外，应符合各机电专业设计规范、施工规范要求。

1.4管线综合排布一般情况下应遵循下列原则： 1有压管道避让无压管道 2管径小的管道避让管径大的管道。

3无保温管线让保温管线。

4造价低的管线避让造价高的管线。

5便于施工加工的管线避让不便于施工加工的管线。

6临时性的管线避让永久性的管线，临时性管线安装在便于拆除的地方。

7阀部件多、检修次数多的管线易敷设在管线最下层，便于操作检修的地方。

8金属线槽不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，强电、弱电分槽、井布置。

9管线返弯避让时，应预留出返弯距离。

1.5管线综合排布需考虑的因素 1根据规范图集预估支吊架安装位置。

2预留管线及阀部件操作检修空间，预留线槽放线空间。

3预留风口、灯具、喷淋等配合精装追位管线位置。

4满足精装控高需求的条件下，各机电管线尽量减少返弯数量，水平敷设。

5充分合理利用主次梁高差及梁窝等建筑结构空间。

1.6有坡度要求的管线，应严格按设计图纸、相关技术资料要求执行，如图纸无要求时，应满足各机电设计规范、施工规范要求。

2预留预埋 2.1预留预埋洞口设置应满足施工图、技术资料、相关的国家及行业规范要求。

2.2预留预埋洞口应根据确认的机电管综深化模型布置。

2.3预留预埋洞口及套管设置应遵循下列原则： 1预留洞口或套管类型、大小应满足各机电专业规范、图集做法要求。

2预留洞口或套管大小应根据设计或施工方案要求预留，当设计或施工方案无要求时，水专业预留孔洞或套管大小可按照比管线管径大两号预留，风管及电气线槽母线预留孔洞或套管大小可按照比管线外轮廓尺寸外边缘加100mm预留。

BIM建筑、排水、机电管线综合排布避让原则

BIM建筑、排水、机电管线综合排布避让原则BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

机电综合管线布置原则(BIM深化设计考虑)

机电综合管线布置原则综合管线布置由于涉及各专业的施工，并且与工艺、安全、经济、维护等各方面相关，所以要求：低的避让造价高的6考虑管线之间的安装及维护的操作空间管线安装及维护时，均需要预留一定的安装及维护的操作空间。

如本工程给水及消防部分丝扣连接的管道需要预留安装喉钳操作空间；生活给水管道需要预留保温层的安装空间；强弱电桥架布置需要考虑操作人员敷设线缆的操作空间及维护时的检修空间；管道阀门安装位置除按设计及规范安装要求外，还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性。

7考虑管线的安装顺序影响管线安装不是同时进行，有一定的先后次序。

如：先安装上层管线再安装下层管线；先安装里层管线再安装外层管线；先安装较大的管线后安装较小的管线（风管先装，桥架后装等）。

故管线的布置也应给予综合考虑，以免部分管线安装后，后装的管线安装困难或需要拆除原已安装的管线后再重新安装等。

8考虑符合建筑结构的要求管线综合布置时，应充分考虑本工程建筑结构的特点，合理设计管线布置位置及空间，有可能尽量采用综合支吊架（即多管共用支吊架），减少支吊架的数量，减少支架和结构的连接点数量，并尽量将支吊架固定点安装在建筑的承重部位。

设备机房中大截面、大直径管道较多，且相对集中，如采用大型吊架，后期在结构上打孔固定吊架易造成结构的破坏。

如能在图纸深化设计时便确定机房设备的具体型号、接口位置及基础位置，深化设计时便可提前优化排布管线，确定吊架位置，结构施工时便可埋设吊架预埋件，从而避免了后期再在结构上打孔安装吊架对结构所造成的破坏。

9 符合设计要求综合管线的优化排布应不影响原机电系统的设计要求，布置时尽。

BIM管线综合排布原则

管线综合排布规则1、总则（1）大管优先，小管让大管（2）有压让无压（3）低压让高压（4）常温管让高温低温管（5）可弯管让不可弯管，分支管线让主干管线（6）附件少的管线让附件多的管线（7）电气管线避热避水，在热水管线、蒸汽管线上方及水管的垂直下方不宜布设电气线路（8）安装维修空间≥500mm（9）预留管廊内机柜、风机盘管等设备的拆装距离（10）管廊内吊顶标高以上预留250mm的装修空间（11）租赁线以外400mm距离内尽可能不要布置管线，用作检修空间（12）个防火分区卷帘门上方预留管线通过空间，空间不足绕行2、给排水专业（1）管线尽量少设弯头（2）给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路尽量支撑在大口径管路上方或吊挂在大管路下方（3）冷热水管（垂直）净距15cm，且水平高度一致，偏差不超5mm，（卫生间淋浴及浴缸龙头严格执行标准）（4）除设计提升泵外，带坡度的无压水管不允许上返（5）给水引入管与排水排出管的水平净距离不得小于1m，室内给水与排水管道平行敷设时，两管之间最小净距离不得小于0.5m，交叉铺设时，垂直净距不小于0.15m，给水铺在排水上方，若给水必须铺在排水下方时应加套管，长度不小于排水管径的3倍（6）喷淋管尽量选在下方安装，与吊顶间距保持至少100mm，（无吊顶区走上方）（7）各专业水管尽量平行敷设，最多出现两层（8）重力排水管线不得上返，其他管线避让重力管线（9）给水ppr管道与其他金属管道平行敷设时，应保持一定距离，净距不小于100mm，且ppr管宜在金属管道内侧。

（10）水管与桥架层叠铺设时，要在桥架下方。

（11）管线不应挡门窗，避免通过电机盘配电盘仪表盘上方（12）管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需并列安装净距不宜小于200mm。

（13）水管与墙柱间距如下管径范围与墙面净距（mm）D≤DN32 ≥25DN32≤D≤DN50 ≥35DN75≤D≤DN100 ≥50DN125≤D≤DN150 ≥603、暖通专业（1）保证无压管（冷凝）的重力坡度，无压管放在最下方（2）风管和较大的母线桥架，一般安装在最上方，风管与桥架之间的距离≥100mm（3）管道外壁，法兰边缘，热绝缘层外壁等管路突出部位距墙壁或柱边净距≥100mm。

BIM建筑、排水、机电管线综合排布避让原则及出图规范

BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

大商业机电(BIM)管线综合及安装原则1.22

大商业机电（BIM）管线综合及安装原则1、大商业机电管线深化设计及现场原则是：在满足规范及使用功能的条件下，尽量减小机电安装空间，最大程度提高机电完成面净高，提前解决机电碰撞；2、大商业机电安装控制空间为主梁（高800mm的梁）下800mm内，降板区及加高大梁必须尽可能压缩安装空间，4-V轴以上、4-Q轴以下局部机电安装空间可增加至主梁下1000mm，如安装完成标高不满足要求，需业主工程师确认；梁下第一层机电为桥架、消防水管、防排烟风管、给排水管；第二层为空调送风管、回风管；3、原设计消防主管全部穿梁安装，增加消防主管贴次梁或贴楼板安装；消防支管全部贴次梁布置安装；4、桥架贴主梁安装，遇风管碰撞上翻风管，避让结构加高大梁及降板区；5、防排烟风管贴主梁安装，距主梁大于8cm需告知现场工程师；尽量避让加高大梁及降板区，当不能避让时须紧贴加高大梁下翻安装，紧贴降板区次梁安装，同时需告知现场工程师；6、防排烟、空调主风管不应在主梁下平行安装，同时与主梁平行距离不应小于200mm；空调主管与主管不能交叉，与排烟主管应尽量避免交叉；防排烟支管应尽量采用上平，避让管线时可采用中平或下平；空调支管应首先采用中平，避让其它管线时可采用上平或下平；7、空调主风管高度应不大于630mm，4-V轴以上、4-Q轴以下应不大于500mm，支管高度应不大于320mm；8、风管与桥架、水管应尽量避免同一垂直面水平布置；当管线碰撞时大致原则为：小管避让大管，支管避让主管，桥架、水管避让风管；9、梁下机电完成面参考标高；1F为5.4米、2F为4.0米、3F为4.0米、4F为4.4米、5F为4.0米、6F为4.4米;。

BIM管线综合原则及意义讲解

六、综合管线图纸绘制过程及注意点
☆首先必须进行大量的准备工作；将所有设备专业的每张图纸的管道逐一进行详细分析
六、综合管线图纸绘制过程及注意点
☆将经细致处理后得到的空调风水管、电桥架、各种给排水管及喷淋主管汇总于一张图中,最好是将水、电气的管线复制到空调通风图中,因为通风空调图纸图形相对比较复杂。汇总后对重叠的各种管道进行调整、移动,同时确定十几种管道的上、下,左、右的相对位置,且必须注意某些管道的特定要求按上面的避让原则。
五、具体规则
☆首先应该了解结构专业各平面的梁位、梁高、板厚等问题； ☆其次是了解建筑天花的控制高度及天花的结构形式： a.走廊的净空要求通常为:≥2200mm(具体以建筑要求为准； b.地下室车库的净空高区:≥2200mm(至少不应小于2000mm)双层车位区:≥3600mm；布置总则是: 尽量错开、并排、向上、紧凑安装,且必须有足够的安装检修高度(空间)；
四、管道间距施工规范要求： ☆《城镇供热管网设计规范》 CJJ34-2010 表8.2.8 ☆《城市工程管线综合规划规范》 GB502892008 表2.2.12；表3.0.9； ☆《室外给水设计规范》 GB50013-2006 附录B ☆《民用建筑电气设计规范》 CGJ16-2008 8.3.6条； ☆《工业与民用配电设计手册》第三版表10-11
六、综合管线图纸绘制过程及注意点
☆接着要根据结构的梁位、梁高和建筑层高及安装后的高度要求,在管线密集交叉较多或管线安装高度有困难的地方画安装剖面图,同时调整各管道的位置和安装高度,在必要的情况下还需要调整一些管道的截面尺寸(如风管截面)。为了尽可能减少交叉点,有时须调整管道的水平位置,管道上下排列时,要考虑哪些管道应在上,哪些在下;交叉管时,要考虑哪些管道能上绕,哪些能下绕。

BIM建筑、排水、机电管线综合排布避让原则

BIM建筑、排水、机电管线综合排布避让原则BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

BIM机电管综调整原则(2022)

机电管线综合图实施细则1、设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2、机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3、机电全专业管综要求：4.1管线布置原则：◆总体原则遵循桥架在上、风管在中、水管在下原则◆有压管让无压管无压管道一般为重力流，需一定坡度。

尽量减少转弯，保证排水顺畅和满足空间高度。

有压管是在压力作用下克服系统阻力，一般来说改变管道走向，上翻下翻不会对供水效果产生影响。

◆小管让大管小尺寸管道造价较低，转弯半径小，便于更改路由和安装；◆充分利用结构空间梁板结构，有压管在满足转弯半径的条件下，可利用梁格空间上翻，尽量避免下翻。

主、次梁之间如有高差也可以加以利用。

◆就轻避重将冲突打架的地方放在次要的位置解决，如车道上的消声器移至车位上方，风管及水、电主干管尽量设在车位上也是这个道理。

◆冷水管避让热水管热力管线需保温，尺寸较大，造价较高，另外热水管线翻转会易导致积气，因此冷热水管相遇时，冷水管避让热水管。

◆尽量避免同一种管线重复打架。

◆安装、检修空间的预留一般桥架在水管上方敷设，电气桥架内电缆是从顶盖处敷设的，故侧部和顶部需预留出足够的空间。

安装多附件管道时，注意管道之间留出足够的间距，方便安装检修阀门，便于施工以及日后检修、更换管件。

BIM管线综合原则

管线综合的原则：1.有压让无压2.低压让高压3.单管让排管4.水管让风管5.设备让建筑结构6.小管让大管7.临时让长久8.金属让非金属9.电气避热避水10.消防水让冷冻水11.强弱电分设12.附件少的管让附件多的管管线综合重点及难点部位1．机房内的管线布置：本工程所涉的机房主要有给排水机房、换热机房、消防泵房和空调机房等。

机房内管道规格较大，且需要与机电设备进行连接。

针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。

在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料，把整个机房布置得合理整齐。

2．出入机房的大型排管：出入机房的管道多为成排布置，我们会根据管道的材质和管道内的流体特征，计算管道重量，编制具体的管道支吊架制作安装方案。

3．管道竖井处：管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使管道布置凌乱。

对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。

4．走廊内等管线分布较为集中的部位：通常走廊内的管道种类繁多：包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等，容易产生管道纠集在一起的状况。

必须充分考虑各种管道的走向及不同的布置要求，利用有限的空间，集合各个专业技术人员，合理的排布管道并制定这些部位的安装大样图，使各种管道合理布置。

5．管廊等管线集中且管道走向基本一致的地方：这些部位管道比较大且管道走向基本一致，这些部位我们会与设计及时沟通，制定管道的联合支架方案，这样与各种不同管道单独制作管道支吊架相比，既节省了机电辅助材料用量，又使管道布置整齐美观。

机电工程BIM深化设计方案

机电工程BIM深化设计方案1、深化设计本项目应用案例结合本工程实际情况，根据我司在其他类似项目的消防水泵房安装深化设计经验，采用CAD和BIM技术对本项目进行有针对性的深化设计。

1.2、机房深化设计原则首先根据本工程实际工况计算对设备进行参数复核，并根据消防各系统的技术参数对设备选型参数进行复核，必要时进行重新选型（需要获得业主和设计的同意，按照相关规定进行调整）。

根据消防设备的实际细部尺寸，对机房进行规划性初步设计，配置设计管线和所有部件。

根据实际管线的尺寸核算相关技术参数和机电设备的运行噪声，设计选型消声降噪的设备和技术措施。

完成机房的深化设计，并配置完成相关配套设备、设施和管线的设计，以及楼宇自控传感器的位置。

在机房设计中强调要重视检修空间，特别是要确保设备的便于清洁、保养和检修。

2、重点区域机电管线BIM建模方案2.1、BIM技术概述BIM(Building Information Modeling)建筑信息模型作为一种新的工程信息的载体，贯穿项目全生命周期的各个阶段，让项目不同参与方都可以根据需要在合适的时间获取合适的信息，辅助对项目的理解，减少常见的错误，支持与项目有关的工作决策。

其特点是可视化、参数化和可协同化。

本项目机电安装工程，专业繁多，施工交叉多，施工工艺复杂，为确保项目更加高效的实施并满足业主要求，作为项目消防专业分包单位，我单位机电总包单位要求进行BIM建模，此外，在本项目的施工过程中，我们将配合业主、总包在深化设计、施工工艺、工程进度等方面充分使用BIM技术，以提高专业施工水平、工程管理信息化水平及工程管理工作的效率。

2.2、BIM总体实施目标在本工程项目中，我单位将按照业主的要求和标准，建立基于REVIT 2013软件平台的BIM模型，采用Navisworks、3D-MAX等相应的软件进行4D、5D 施工模拟、工序模拟，制作专业漫游动画等，并达到以下目标：2.3、BIM深化设计工作流程根据土建及机电总包单位提供建筑建构的REVIT或CATIA模型，我单位将应用BIM技术对本工程消防管线综合图纸辅助深化设计，以大大加强设计对施工的控制和指导以及对设计成果的二次校核。

机电管线综合排布原则

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割,加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配,当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患.施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验,投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线,保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工.（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径,确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位,减少对结构施工的影响(5）弥补原设计不足，减少因此造成的各种损失.（6)核对各种设备的性能参数,提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图.(7)合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

(8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作.1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置,在同一垂直方向时，桥架在上,水管在下进行布置。

BIM管线综合原则(初稿)

BIM管线综合原则根据甲方供给BIM团队的施工图图纸建立模型，机电管线高度与图纸相对应，并按深化设计提的剖面位置进行初步管线综合，管线位置、高度尽量与设计院保持一致。

并与设计方沟通解决过程中存在的碰撞问题。

1. 在管线综合中，遇到管线交叉的位置时，首先按照以下原则进行：1.1大管优先，小管让大管。

1.2有压管让无压管。

1.3常温管让高温、低温管。

1.4可弯管线让不可弯管线、分支管线让主干管线。

1.5附件少的管线避让附件多的管线，安装、维修空间≥500mm。

1.6电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.7当各专业管道不存在大面积重叠（如汽车库等），但有重力水管道，为尽最大可能抬高地下一层出户标高，便于减少室外埋深及与市政管线接驳，重力流管道必须作为汇总管线最大优先级。

其他部位重力流管道视具体情况具体分析；1.8当各专业管道存在大面积重叠时（如走道、核心筒等），由各专业设计师与BIM共同完成汇总，汇总结果具体情况具体分析；1.9地下车库管综时主车道净高大于2400mm,单层车位区最低净高要大于2200mm。

如管线穿越防火卷帘分隔的区域时：在满足最低净高的前提下可以从防火卷帘上方的墙壁上通过（不影响防火卷帘的正常动作），如不能则进行避让。

地上部分在满足净高的前提下可以从防火卷帘上方的墙壁上通过（不影响防火卷帘的正常动作），或在其上方平行放置。

1.10可进一步确定地下室各位置及地上部分净高要求，明确BIM与设计协调配合方向。

2. 给排水专业2.1管线要尽量少设置弯头。

2.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方。

2.3喷淋管离吊顶间间距应为管外壁离吊顶上部面层间距净空不小于100mm(有造型的装修面层可结合时间情况考虑)。

2.4为节省空间，各专业水管尽量平行敷设，复杂位置按设计单位要求进行。

2.5污排、雨排、废水排水等自然排水管线不应上翻，其他管线避让重力管线。

BIM机电设计原则

BIM机电设计原则一、大管优先，因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

二、临时管线避让长久管线。

三、有压让无压是指有压管道和无压管道。

无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让。

四、金属管避让非金属管。

因为金属管较容易弯曲、切割和连接。

五、电气避热避水在热水管道上方及水管的垂直下方不宜布置电气线路。

六、消防水管避让冷冻水管（同管径）。

因为冷冻水管有保温，则有利于工艺和造价。

七、低压管避让高压管。

因为高压管造价高。

八、强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且留一定距离。

九、附件少的管道避让附件多的管道，这样有利于施工和检修，更换管件。

各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。

除了原则各专业排布顺序也至关重要综合管线的排布方法一、定位排水管 (无压管 )排水管为无压管，不能上下翻转，应保持直线，满足坡度。

一般应将其起点 (最高点 )尽量贴梁底使其尽可能提高。

沿坡度方向计算其沿程关键点的标高直至接入立管处。

二、定位风管 ( 大管 )因为各类暖通空调的风管尺寸比较大，需要较大的施工空间，所以接下来应定位各类风管的位置。

风管上方有排水管的，安装在排水管之下；风管上方没有排水管的，尽量贴梁底安装，以保证天花高度整体的提高。

三、其余管线确定了无压管和大管的位置后，余下的就是各类有压水管，桥架等管道。

此类管道一般可以翻转弯曲，路由布置较灵活。

此外，在各类管道沿墙排列时应注意以下方面：1、保温管靠里非保温管靠外；2、金属管道靠里非金属管道靠外；3、大管靠里小管靠外；4、支管少、检修少的管道靠里，支管多、检修多的管道靠外。
