电压互感器几种典型故障及处理分析
电压互感器常见故障及处理
电压互感器常见故障及处理：(1)电压三相指示不平衡：可能是保险损坏。
(2)中性点不接地：三相不平衡，可能是谐振，或受消弧线圈影响。
(3)高压保险多次熔断：内部绝缘损坏，层间和匝间故障。
(4)中性点接地，电压波动：若操作是串联谐振，没有操作是内绝缘损坏。
(5)电压指示不稳：接地不良，及时检查处理。
(6)电压互感器回路断线：退出保护，检查保险并更换，检查回路。
(7)电容式电压互感器的二次电压波动：可能是二次阻尼配合不当。
二次电压低，可能接线断或分压器损坏。
二次电压高，可能是分压器损坏。
(8)声音异常：电磁单元电抗器或中间变压器损坏。
电压互感器的作用电压互感器是一种电压变换装置，有电压变换和隔离两重作用，它将高压回路或低压回路的高电压转变为低电压（一般为100V），供给仪表和继电保护装置实现测量、计量、保护等作用。
另外，某些电压互感器（或者其某一二次绕组）也用于从一次线路取点，用于给二次回路供电，这种互感器或绕组的特点是二次额定电压一般为220V，且二次负荷较大。
电压互感器的原理电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式电压互感器的分类（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

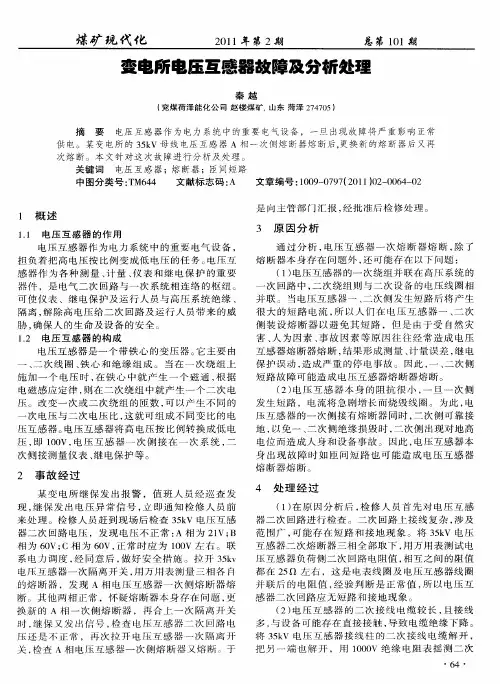

变电所电压互感器故障及分析处理
电压 互 感 器 作 为 电力 系 统 中 的 重 要 电气 设 备 ， 担 负 着 把 高 电压 按 比例 变 成 低 电 压 的 任 务 。 电压 互 感 器 作 为各 种 测 量 、 量 、 表 和 继 电 保 护 的 重 要 计 仪 器 件 ，是 电 气 二 次 回路 与 一 次 系 统 相 连 络 的枢 纽 。 可 使 仪 表 、继 电保 护 及 运 行 人 员 与 高 压 系 统 绝 缘 、 隔离 ， 除 高 电压 给 二 次 回路 及 运 行 人 员 带 来 的威 解
系 电力 调 度 ， 同 意 后 ， 好 安 全 措 施 。 拉 开 ３ ｋ 经 做 ５ｖ 电 压 互 感 器 一 次 隔离 开关 ， 万 用 表 测 量 三 相 各 自 用
４ 处 理 经 过
（ ） 原 因 分 析 后 ， 修 人 员 首 先 对 电 压 互 感 １在 检 器 二 次 回路 进 行 检 查 。二 次 回路 上 接 线 复 杂 ， 涉及 范 围广 ， 能 存 在 短 路 和 接 地 现 象 。 将 ３ ｋ 电 压 可 ５Ｖ 互 感 器 二 次熔 断 器 三 相 全 部 取 下 ， 万 用 表 测 试 电 用 压 互 感 器 负荷 侧 二 次 回路 电 阻值 ， 互 之 间 的 阻值 相 都 在 ２ Ｑ 左 右 ，这 是 电表 线 圈及 电 压 互 感 器 线 圈 ５ 并 联 后 的 电 阻 值 ， 验 判 断 是 正 常 值 ， 以 电压 互 经 所
的 熔 断 器 ，发 现 Ａ 相 电压 互 感 器 一 次 侧 熔 断 器 熔 断 。 其 他 两 相 正 常 ，怀 疑熔 断 器 本 身 存 在 问 题 ， 更 换 新 的 Ａ 相 一 次 侧 熔 断 器 ，再 合 上 一 次 隔 离 开 关 叫‘继 保 又 发 出 信 号 ， 查 电 压 互 感 器 二 次 回路 电 ， 检 压 还 是 不 正 常 ，再 次 拉 开 电压 互 感 器 一 次 隔 离 开 关 ， 查 Ａ相 电 压 互 感 器 一 次 侧 熔 断 器 又 熔 断 。于 检
电压互感器烧毁原因分析及解决
电压互感器烧毁原因分析及解决37072319790225****37028519830313****摘要电压互感器是将高电压变换为低电压用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能或在线路发生故障时保护线路中的贵重设备、电机和变压器。
电压互感器的稳定运行对整个电力系统来说非常重要。
关键词：35KV 电压互感器烧毁故障处理方法1.电压互感器的作用电压互感器和变压器类似，是用来变换线路上的电压的仪器。
电压互感器变换电压的目的，将高电压变换为低电压用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能或在线路发生故障时保护线路中的贵重设备、电机和变压器。
隔离一次高电压，保护操作人员和仪表的安全。
尤其是保护功能在电力系统故障时能及时断开线路保护设备和人身安全，因此电压互感器的稳定运行对整个电力系统来说非常重要。
1.实际状况35KVGIS开关柜自投入运行以来，短短几年时间内共有五条线路相继发生电压互感器烧毁的事故，引起了35KV整个母线系统的波动，严重影响了公司的正常生产、停产停运，也对生产人员的人身安全产生了威胁。
2014年4、5月份我们将35KVⅠⅡ段母线PT进行了增容更新，保留联络ⅠⅡ线、#3#4并网线PT，各主变及其他出线共13组39只PT全部拆除，但是PT烧毁故障并没有消除。
通过下表可以看出， PT 改造后联络ⅠⅡ线又发生烧毁故障。
表1 2014年5月后PT 烧毁故障及发生时间我们对2015年35KV 电压互感器（PT ）烧毁故障和其他故障进行了统计对比，统计如下：表2 2015年35KV系统故障统计通过以上图表可以看出， 2015年电压互感器（PT）烧毁故障占35KV系统故障的33.3%，且只有PT烧毁故障造成了设备停电。
通过以上初步分析“电压互感器烧毁故障”是造成35KV系统故障的主要原因。
1.原因分析缘何电压互感器如此频繁的烧毁，我们根据实际情况进行了原因分析总结了以下几条原因：1.电压互感器质量不合格2.35KV系统电压过高3.电压互感器二次电流过大4.配电室内温度高湿度大5.电压互感器间距小、散热差6.电压互感器体积小，绝缘强度差7.35KV系统存在谐振过电压1.确定主要原因（一）针对互感器质量不合格的问题我们与厂家协商将原来的上海劲兆有限公司生产的互感器全部更换为大连第一互感器厂的产品。
电压互感器常见故障及处理方法
电压互感器常见故障及处理方法1.绝缘故障：电压互感器的绝缘材料可能会因长时间的使用或外部环境因素而退化，导致绝缘性能变差。
这可能会导致绕组与绕组、绕组与地之间的绝缘击穿。
处理方法包括定期进行绝缘检测，及时更换绝缘材料，保持干燥清洁的环境。
2.比率误差：电压互感器的比率误差是指测量输出值与实际输入值之间的差异。
这可能是由于互感器绕组中的匝数比设计值偏离、铁芯磁路中的磁阻变化等原因引起的。
处理方法包括定期进行校准，可采用标准电压源进行比较测量，然后校正互感器的参数。
3.短路故障：由于电力系统中可能出现瞬态的短路故障，电压互感器在此过程中可能会受到较大的过电压冲击，导致绕组短路或绝缘击穿。
处理方法包括安装过电压保护装置，如耐压装置、避雷器等，以降低过电压对互感器的影响。
4.零序故障：由于电力系统中的地故障或不均衡负荷等原因，电压互感器的零序电流可能会增大，导致互感器损坏。
处理方法包括安装零序电流保护装置，监测电流的不平衡和接地故障，及时采取措施保护互感器。
5.温升故障：电压互感器的长期运行会产生一定的热量，如果散热不良或负荷过大，温度会升高，导致互感器过热。
处理方法包括改善散热条件，增加散热装置，合理设计互感器的结构和材料，以降低温升。
6.频率响应故障：电压互感器的频率响应特性可能受到负载和绝缘等因素的影响，导致测量结果的频率响应不准确。
处理方法包括定期进行频率响应测试，根据测试结果调整互感器的设计参数，改善其频率响应特性。
总之，为保证电压互感器的可靠运行，需要定期检测和维护，确保其绝缘性能、比率、短路、零序、温升和频率响应等方面的正常工作。
对于故障的处理，需要根据具体情况进行相应的维修、更换或调整，以确保电力系统的安全稳定运行。
电压互感器异常发热故障分析及建议
一、异常情况2019年7月24日，在迎峰度夏特巡期间，发现变电站线路TV 电磁单元存在异常发热情况。
当日测得电磁单元最高温度56.8℃，根据DLT/664-2016《带电设备红外诊断应用规范》相关要求：温度异常升高的部位为电磁单元，属电压致热型缺陷，推测电磁单元存在匝间短路或铁心损耗增大，判断为危急缺陷，特巡人员向运行人员汇报后，运行人员立即将该TV 退出运行，并于8月份进行了更换。
现对退出运行的旧TV 进行全套诊断分析试验，找出发热原因。
二、故障诊断与分析1.电容量、绝缘介损试验。
首先分别对高压电容器C 1、中压电容器C 2以及低压端对地进行绝缘试验，C1的绝缘电阻为71000MΩ，C 2的绝缘电阻为10000MΩ.低压端对地绝缘电阻是1000MΩ。
绝缘电阻值与2013年的试验数据相比较，C 2和低压端对地绝缘下降比较明显。
随后又对其高压电容器C 1和中压电容器C 2的电容量、介质损耗因数tanδ进行了测量。
首先使用济南泛华佳业微电子技术有限公司生产的AI-6000K 型介损测试仪测试，自激法采用2000V，加压过程中仪器提示高压电流波动，测试异常终止；后使用福建省普华电子科技有限公司生产的PH2801介损测试仪进行测试，自激法采用2000V，同样遇到不能升压，测试异常终止的问题。
故怀疑该电容式电压互感器的电磁单元内部存在严重问题，导致电压互感器不能承受相应的电压。
原因有两方面可能：①中间变压器高压绕组线圈内部发生绝缘老化，匝间或层间短路，绝缘性能下降，导致不能承受2kV 的试验电压；②中间变压器一次回路或二次回路存在断线故障，导致高压侧不能感应处高压。
2.电压变比试验。
为了准确查找到故障点，对设备CVT 进行了电压变比测量试验，试验电压加在C 1的上端，试验结果见表1：表1电压比试验数据根据电压比测试数据分析，实际测得电压比是额定变比的19倍多，CVT 的电压比明显不合格。
综上试验数据分析，预判CVT 的缺陷为中间变压器的高压绕组线圈绝缘老化，发生层间或匝间击穿短路。
110kV变电站电压互感器的故障及处理措施
110kV 变电站电压互感器的故障及处理措施发布时间：2021-11-09T07:03:57.996Z 来源：《中国电业》（发电）》2021年第14期作者：杨光燎[导读] 随着电网建设规模不断扩大，各种类型的电压互感器越来越多，如电容式电压互感器就是一种最常见的互感器。
电压互感器在实际应用中，其运行方式和内部结构都比较特殊，容易各种因素的干扰和影响从而出现各种故障问题，严重影响 110kV变电站运行安全。
身份证号码：45088119940821XXXX摘要：随着电网建设规模不断扩大，各种类型的电压互感器越来越多，如电容式电压互感器就是一种最常见的互感器。
电压互感器在实际应用中，其运行方式和内部结构都比较特殊，容易各种因素的干扰和影响从而出现各种故障问题，严重影响 110kV变电站运行安全。
本文分析了 110kV 变电站电压互感器常见故障，阐述了110kV 变电站电压互感器故障处理措施，以供参考。
关键词：110kV 变电站；电压互感器；故障；处理措施在110kV 变电站中有很多电压互感器，在变换电压方面发挥着十分重要的作用，然而运行环境的复杂性和恶劣性，加速了电压互感器的老化和损坏，为了保障 110kV 变电站的安全运行，应特别注意电压互感器故障问题，有效进行处理和解决，消除电压互感器故障隐患。
因此，本文就 110kV 变电站电压互感器常见故障与处理措施进行分析与探讨。
1 110kV 变电站电压互感器常见故障 1.1 绝缘单元故障绝缘单元是电压互感器的重要组成部分，在实际应用中，电磁单元和电容单元在电压互感器中需要承受较大的一次电压，因此需要绝缘保护设置在每个单元中，有效控制电压互感器的电压，保障 110kV 变电站的安全运行。
电压互感器运行过程中，如果缺少日常的维护检修措施，电压互感器绝缘单元很容易出现老化或者损坏，直接影响其绝缘性能，所以有些电压互感器更换不及时，密封性和可靠性明显下降，造成电压互感器绝缘故障。
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中重要的电气设备，用于测量和监测高压电力系统中的电压变化。
在运行过程中，电压互感器也会出现各种故障，影响电力系统的正常运行。
对10kV电压互感器运行故障原因进行分析，并提出改进措施，对于提高电力系统的稳定性和可靠性具有重要意义。
1. 绝缘老化10kV电压互感器在长期运行过程中，绝缘材料会遭受电场、热场和环境等多方面影响，逐渐老化变质，导致绝缘性能下降，甚至出现击穿故障。
2. 温度过高电压互感器在运行过程中，由于工作电流过大或环境温度过高等原因，导致内部温度过高，加速了设备内部材料老化，降低了设备的工作性能。
3. 外部环境影响10kV电压互感器安装在户外，受到风雨、阳光等自然环境的侵蚀，外部绝缘子表面会积聚灰尘、杂物，导致绝缘子表面电阻增加，增加了放电风险。
4. 设备安装不合理电压互感器的安装位置、接线方式不合理，导致设备的电气连接不良，影响了设备的工作性能和稳定性。
5. 负载的影响10kV电压互感器在负载运行时，如果负载波动较大，设备内部的磁通也会发生变化，从而影响了电压互感器的输出性能。
6. 制造质量不合格电压互感器在制造过程中存在缺陷，如绝缘材料质量不合格、工艺不到位等，导致设备运行不稳定，容易发生故障。
1. 定期检测绝缘老化定期检测10kV电压互感器的绝缘性能，及时发现绝缘老化情况，并采取绝缘处理措施，延长设备的使用寿命。
3. 加强设备维护定期清洁电压互感器外部绝缘子表面，避免污浊物影响设备的绝缘性能，保证设备的安全运行。
5. 优化负载运行对负载运行情况进行监测和分析，采取措施稳定负载运行，减小负载波动对电压互感器的影响。
6. 加强质量管理加强对电压互感器制造过程的质量管理，确保制造工艺的合理性和制造质量的稳定性，提高设备的可靠性和稳定性。
电压互感器常见故障及异常分析
电压互感器常见故障及异常分析電压互感器作为电力系统中重要的电气设备，为电压测量、继电保护和自动控制提供电压数据。
电容式电压互感器因其特有优点在变电站中得到了广泛使用。
本文阐述了220kV电容式电压互感器常见故障及处理，并提出安全运行的防范措施和相关的运维建议。
标签：电容式电压互感器;故障;异常分析引言近年来，电网系统在网运行的变压器因外部短路故障导致的恶性事故屡有发生，电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常重要的作用。
在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳定运行造成不良影响。
本文对电压互感器的常见故障及异常进行分析，并对电压互感器各类的处理进行讨论，并对电压互感器的日常维护进行论述。
1电压互感器的常见故障及异常分析1.1末屏N端不可靠接地某变电站，电容式电压互感器发出异常放电噪声，检测到放电痕迹。
经全面分析检查发现一相二次接线盒末屏N端与接地端子连接处存在虚接，导致电压互感器末屏N端不可靠接地，N端与接地端子接触不良，N端可能存在最高10kV 电压。
此电压为悬浮电压，会对接地端子放电引起发热。
发生需接原因可能由于设备运行中震动导致压接线的螺栓慢慢变松虚接，也可能是厂家施工工艺不规范，质量控制把关不严，连接线外绝缘过长导致里面软铜线没有完全接触接线端子而虚接，且此类故障验收时不易发现。
1.2设备过热在实际情况中该设备经常存在热量过大的现象。
一旦设备热量超出最大的承受范围，就会使得有关部件被烧毁，情况严重的话还会发生电阻爆炸。
这除了会影响到变电站的正常工作之外，还会造成巨大的经济损失。
通常设备过热的原因不外乎电阻过大，这是因为电阻是热量产生的根源。
1.3设备绝缘故障该设备本身就具有半绝缘特性，但是在实际情况中因为其具体制作工艺不成熟，电容元件制作环境不够干燥，环境当中的水分子就极易进入到元件之中，并在缝隙当中不断运动，最后导致设备被高达220kV 的电压击穿，绝缘性降低，整个设备便无法正常安全稳定地运行。
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中非常重要的设备，用于测量电压和互联电气设备。
由于长期工作环境和操作人员的使用不当，电压互感器经常会发生故障，导致电力系统运行不稳定。
对10kV电压互感器的运行故障原因进行分析，并提出改进措施，对于保障电力系统的稳定运行具有重要意义。
1. 环境因素影响10kV电压互感器通常安装在户外，受到天气、温度变化等自然环境的影响。
长期暴露在潮湿、高温或寒冷环境下，可能导致绝缘性能下降，引起故障。
2. 维护不及时由于10kV电压互感器长期运行在高压和高温环境下，需要定期进行维护和检修。
如果维护和检修不及时，可能会导致电压互感器内部部件老化、磨损，从而引起故障。
3. 操作人员使用不当操作人员在使用10kV电压互感器时，经常需要对设备进行操作和调试。
如果操作人员对设备操作不规范，可能会导致设备损坏或故障。
4. 设计和制造质量问题部分10kV电压互感器的设计和制造质量存在一定问题，可能会导致一些潜在的故障隐患，在长期运行后可能引发故障。
5. 长期负载运行10kV电压互感器通常需要长时间处于负载运行状态，加速了设备内部部件的老化，降低了设备的使用寿命，有可能导致故障。
二、改进措施1. 加强维护和检修定期对10kV电压互感器进行维护和检修，可以延长设备的使用寿命，减少故障的发生。
特别是对设备的绝缘性能进行定期检测和维护，保证其在长期高压运行下的安全可靠性。
2. 提高设备的耐久性针对10kV电压互感器长期处于负载运行的特点，可以通过改进材料和工艺，提高设备的耐久性，降低部件老化速度。
4. 加大对设备质量的把关在选购10kV电压互感器时，应加大对设备质量的把关，选择正规厂家的产品，确保设备的设计和制造质量。
5. 完善故障预警机制建立完善的故障预警机制，对10kV电压互感器的运行状态进行实时监测和分析，一旦发现异常情况及时进行处理，可以避免故障的发生。
电磁式电压互感器常见故障及应对措施
电磁式电压互感器常见故障及应对措施段明辉 姚 创 张 贺 冯军基 刘力卿 魏菊芳（国网天津市电力公司电力科学研究院）摘 要：电磁式电压互感器被广泛应用于电力系统中，其故障会对电力系统的稳定运行造成不良影响。
因此，有必要对电磁式电压互感器常见故障做出应对保护措施，用以充分保障电力系统稳定运行。
鉴于此，本文利用分析法、经验总结法对电磁式电压互感器常见故障展开分析，并梳理与研究电磁式电压互感器常见故障的应对措施，以期为相关工作人员提供电磁式电压互感器故障维护与检修参考。
关键词：电磁式电压互感器；故障；应对措施0 引言随着电力系统构造升级与系统规模的不断扩大，传统电磁式电压互感器故障应对措施急需进一步优化与完善，用以更好地处理复杂环境下电磁式电压互感器故障，切实保障电力系统的运行安全及运行稳定性。
文章对电磁式电压互感器中铁磁谐振故障、接线错误、断线以及二次回路多点接地等常见故障进行了分析，并提出了常见故障的应对措施。
1 电磁式电压互感器的常见故障类型1.1 铁磁谐振故障对于电磁式电压互感器而言，基于其自身结构的特殊性，导致其在运行过程中存在一定概率出现铁磁谐振故障，铁磁谐振故障会间接提升谐振过电压值，严重时可能会出现用电设备烧毁、互感器爆炸等相关问题，对电力系统造成了一定的安全隐患［1］。
为有效保证电力系统的运行稳定性与安全性，国内外大量技术人员、专业人员对该项故障进行了深入调查与研究，并设计了行之有效的消谐措施，如将阻尼电阻接入开口三角形处、中性点经消弧线圈接地、减少并联互感器、将单相互感器中接入至三相互感器中心点、选择励磁性优异的互感器等。
然而上述所有消谐举措均是以消耗谐振能量或破坏谐振条件角度实现铁磁谐振的抑制效果，但在实际使用期间的消谐效果无法有效达到预期效果，甚至部分措施还会产生其他情况。
同时，随着社会经济的不断发展，电力系统类型、系已经无法切实满足当今复杂化、多元化的电力系统结构，需要以电力系统具体情况为先导、以现场实际情况为依据，制定针对性、科学性、合理性的铁磁谐振故障解决措施。
电压互感器常见故障分析及解决措施
电压互感器常见故障分析及解决措施摘要：电压互感器是由一、二次线圈、铁芯和绝缘材料组成的带铁芯的变压器。
作为一种电压变换装置，电压互感器的主要作用是电压变换和电压隔离。
可以将高压回路或低压回路的高电压转换为低电压（如100V），为测量仪表和继电保护装置供电服务。
此外，电压互感器也可以从一次线路取电并给二次回路供电。
电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常重要的作用。
在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳定运行造成不良影响。
关键词：电压互感器；故障；解决措施前言电压互感器实际上是一种容量很小的降压变压器。
其工作原理，构造及连接方式都与电力变压器相同。
正常运行时，应有均匀的轻微“嗡嗡”声，运行异常时常伴有噪声及其他现象。
如线路单相接地时，因未接地两相电压升高及零序电压产生，使铁芯饱和发出较大的噪声，主要是沉重且高调的“嗡嗡”声。
铁磁谐振，发出较高的“嗡嗡”或“哼哼”声，这声音随电压和频率的变化而变化。
1电压互感器简述电压互感器是电力系统中将电网高电压变换成标准低电压（100V、100/V、100/3V）的一种特殊变压器，是一次系统和二次系统的联络元件。
用于电路时，可作电压、电能、功率测量及继电保护、信号装置和自动化设备的供电电源之用，它将高电压变换成标准的低电压后，供给测量仪表和继电保护的电压线圈，既可以利用低压仪表间接测量高电压的电压和计量之用，又可以保证人身和设备的安全。
正常运行时，电压互感器的变比约等于一、二次绕组的匝数比，两侧电压的相位差接近于零。
电压互感器按电压变换原理可分为电磁式电压互感器（TV），多用在220kV及以下电压等级；电容式电压互感器（CTV），通过电容分压原理变换电压，多应用于110kV及以上电压等级电网中，不仅具备电磁式电压互感器的作用，还可替代耦合电容器作用于高频载波；此外还有新型的用光纤传输信号的电子式电压传感器（EVT），体积小、质量轻、暂态响应和运行性能稳定。
变电所常见故障的分析及处理方法
变电所常见故障的分析及处理方法一、仪用互感器的故障处理当互感器及其二次回路存在故障时，表针指示将不许确，值班员容易发生误判断甚至误操作，于是要及时处理。
1、电压互感器的故障处理。
电压互感器常见的故障现象如下：( 1 )一次侧或者二次侧的保险连续熔断两次。
( 2 )冒烟、发出焦臭味。
( 3 )内部有放电声，引线与外壳之间有火花放电。
( 4 )外壳严重漏油。
发现以上现象时，应即将停用，并开展检查处理。
1、电压互感器一次侧或者二次侧保险熔断的现象与处理。
( 1 )当一次侧或者二次侧保险熔断一相时，熔断相的接地指示灯熄灭，其他两相的指示灯略暗。
此时，熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不许确；用电压切换开关切换时，三相电压不平衡；拉地信号动作(电压互感器的开口三角形线圈有电压 33v)。
当电压互感器一交侧保险熔断时，普通作如下处理：拉开电压互感器的隔离开关，详细检查其外部有元故障现象，同时检查二次保险。
若无故障征兆，则换好保险后再投入。
如合上隔离开关后保险又熔断，则应拉开隔离开关开展详细检查，并报告上级机关。
若切除故障的电压互感器后，影响电压速断电流闭锁及过流，方向低电压等保护装置的运行时，应汇报高度，并根据继电保护运行规程的要求，将该保护装置退出运行，待电压互感器检修好后再投入运行。
当电压互感器一次侧保险熔断两相时，需经过内部测量检查，确定设备正常后，方可换好保险将其投入。
( 2 )当二次保险熔断一相时，熔断相的接地电压表指示为零，接地指示灯熄灭；其他两相电压表的数值不变，灯泡亮度不变，电压断线信号回路动作；功率表，电度表读数不许确电压切换开关切换时，三相电压不平衡。
当发现二次保险熔断时，必须经检查处理好后才可投入。
如有击穿保险装置，而 B 相保险恢复不上，则说明击穿保险已击穿，应开展处理。
2、电流互感器的故障处理。
电流互感器常见的故障现象有：( 1 )有过热现象( 2 )内部发出臭味或者冒烟( 3 )内部有放电现象，声音异常或者引线与外壳间有火花放电现象(4)主绝缘发生击穿，并造成单相接地故障( 5 )一次或者二次线圈的匝偶尔层间发生短路( 6)充油式电流互感器漏油(7)二次回路发生断线故障当发现上述故障时，应汇报上级，并切断电源开展处理。
500 kV电容式电压互感器典型故障分析
500 kV电容式电压互感器典型故障分析【摘要】介绍了500 kV电容式电压互感器在运行中出现二次电压异常、中间变压器故障的典型案例，提出故障的分析办法，和解决拆去的相应措施。
【关键词】电容式电压互感器典型故障1引言电容式电压互感器（如图1）（CapacitorV oltageTransformer，简称CVT）是由电容分压器和电磁单元组成的具有独特结构的电气设备，其电磁单元的二次电压实质上与施加到电容分压器上的一次电压成正比，而且其相位差接近于零。
在220kV及以上电压等级变电站中，由于电磁式电压互感器的制造难度不断增大，电容式电压互感器以结构简单、造价不高等优势更显突出。
目前，500kV及以上电压等级电压互感器几乎全部采用电容式电压互感器。
电容式电压互感器常见的异常现象主要有：二次电压波动、二次电压低、二次电压高、电磁单元油位过高、投运时有异音等。
2故障案例2.1 案例1（1）某500千伏变电站2号主变TYD2/-0.005H电容式电压互感器，为2006年8月产品，共3台。
2007年6月投入运行。
2008年8月进行新设备投运后首次试验，试验数据与出厂试验数据无明显变化。
2012年9月，发现2号主变一次电压偏高于系统电压。
对2号主变一次电压进行数据对比检查，并对电压互感器二次电压进行电压实测和回路检查，电压实测值折算后与监控系统显示电压基本一致，三相对比，C相电压相对低些。
调用监控系统所存历史数据（2011年2月23日至2012年9月9日），显示2号主变一次电压偏高。
检查2号主变一次电压互感器二次接线箱、端子箱以及测控屏、保护屏接线良好，CVT外观检查无异常，判断可能是CVT设备内部可能损坏。
2012年10月2号主变一次CVT 退出运行，并进行介质损耗及电容量试验。
试验数据与2008年测试数据进行了对比分析，发现A、B、C三相介质损耗和电容量均有一定程度增加。
经过测试：A相：共增加1300pF，估算击穿12个元件左右，其中上节与上次试验数据比较电容量增加650pF，第二节与上次数据比较电容量增加650pF；B相：上节与上次试验数据比较电容量增加1450pF，估算击穿14个元件左右。
浅谈电压互感器的常见故障
浅谈电压互感器的常见故障摘要：对于电压互感器来说，出现异常的问题主要是受到各种不同因素的影响。
其中包括电力系统和电力线路本身的问题之外，还包括操作人员和技术人员自身的因素。
电压互感器一旦出现异常的现象就会对整个电力系统的运行造成严重的影响，工作人员在对其进行检验和维修的过程中需要停电处理。
给人们的生活造成严重的不便。
关键词：电压互感器；常见故障；措施引言该文对电压互感器中的常见故障进行了分析，阐述了电压互感器的概念与分类，对电压互感器中常见的故障进行了说明，介绍了电压互感器常见故障的诊断方法，最后总结了电压互感器常见故障的重点及要点，旨在通过对电压互感器常见故障的分析，解决电压互感器故障，促进电力系统的发展。
1电压互感器概述1.1电压互感器的概念电压互感器是电力设备中最重要的设备之一，电压互感器是一种连接设备，主要用来连接电力系统中的一次电气回路与两次电气回路。
而主电网在与用户沟通时需要借助中压配电设备，而配电设备的发展对电网设备的发展起着至关重要的作用。
在电网的发展中也十分重视配电设备的发展，所以，对电压互感器的要求也会越来越高。
1.2电压互感器的类型电压互感器主要分为两种：一种是电磁式电压互感器，另外一种是电容式电压互感器，但是电磁式电压互感器是较传统的电压互感器，随着电力系统的不断发展，这种电压互感器已经不能适应电力系统的发展，而且电磁式电压互感器本身具有一定的缺陷，如电磁式电压互感器的体积很大，而且造价还很高，这些问题都会对电磁式电压互感器的性能产生一定的影响。
相较之下，电容式电压互感器具有一定的优越性，目前，在电力系统中主要使用的就是电容式电压互感器，但是电容式电压互感器在电力系统的应用时间还比较短，所以，在实际的运用中还存在一定的问题。
2电压互感器常见故障2.1电压互感器本体故障高压熔断器熔体连续熔断2～3次（指10～35kV电压互感器）；内部发热，温度过高；内部有放电声或其它噪声；电压互感器严重漏油、流胶或喷油；内部发出焦臭味、冒烟或着火；套管严重破裂放电，套管、引线与外壳之间有火花放电。
电压互感器常见的故障现象与处理
这种电压通常都是供应给那些精密性高的 电力仪表装置，因为这些仪表设备精确度 高、要求精确．为此合理的控制电压十 分关键。电压互感器虽然是以电磁感应作 为主要工作原理的现代化设备。但是它同 电磁结构之间还存在着显著的差异，甚至 说两者之间的关系是相反、对立的。电压 互感器的二次回路是高阻抗回路系统，二 次电流的大小可以说直接由回路阻抗决定 的。因此在工作中需要对二次阻抗装置进 行严格的管理与控制，确保电压检测功能 的正常发挥，同时也有人将其称之为检测 元件。
四、电压互感器的接线方式 （１）用一台单相电压互感器来测量 某一相对地电压或相间电压的接线方式； （２）用两台单相互感器接成不完全星形， 也称Ｖ—Ｖ接线，用来测量各相问电压， 但不能测相对地电压，广泛应用在２０ＫＶ 以下中性点不接地或经消弧线圈接地的 电网中；（３）用三台单相三绕组电压互 感器构成ＹＮ，ｙｎ。ｄＯ或ＹＮ。Ｙ，ｄＯ的 接线形式广泛应用于３～２２０ＫＶ系统中， 其二次绕组用于测量相问电压和相对地 电压，辅助二次绕组接成开口三角形， 供接入交流电网绝缘监视仪表和继电器 用；（４）一台三相五芯柱电压互感器接 成ＹＯ，＇Ｙｏ／△（开Ｅｌ三角形）接成ＹＯ形的 二次线圈供电给仪表、继电器及绝缘监 察电压表等。辅助二次线圈接成开口三 角形。供电给绝缘监察电压继电器。当 三相系统正常工作时，三相电压平衡。 开口三角形两端电压为零。当某一相接 地时，开口三角形两端出现零序电压， 使绝缘监察电压继电器动作，发出信号。 五、电压互感器常见故障及处理 １电压互感器二次熔丝熔断 １．１现象 （１）有预告音响；（２）“电压回路 断线”；（３】电压表、有功和无功功率 表的指示值会降低或到零；（４）故障相 的绝缘监视表计的电压会降低或到零； １．２处理方法 首先在工作当中要提前判断所谓的故 障发生类型和原因，确保因为误动而产生 的故障隐患，从而做到有针对、有目的的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器几种典型故障及处理分析
作者：周桂庭
来源：《科技信息·中旬刊》2017年第07期
摘要：文章对电压互感器中常见的故障进行了说明，介绍了电压互感器常见故障的处理方法，旨在有效提升电压互感器运行管理和故障处理工作的水平，避免造成更大的事故隐患，促进电力系统的发展。
关键词：电压互感器；母线电压；典型故障；处理方式
电压互感器是电力系统不可缺少的一种电器，在测量线路电压、功率和电能，以及保护线路故障中的贵重设备、电机和变压器发挥重要作用，其正常运作对供电安全与供电人员作业安全至关重要。
近年来，电压互感器在电力系统中的应用越来越广泛，对其故障进行准确判断和处理具有现实意义。
其中，220kV母线上的电压互感器（以下简称TV）经过一、二次电压变换后，通过本体二次快分开关接入TV并列装置，再将电压分别接入各个间隔保护装置，不同母线上所连接的间隔出线，其保护装置所接的母线电压与该间隔一次回路一起进行切换，终实现对该母线电压的采集。
下面，将围绕电压互感器一、二次几种典的事故现象和处理模式，分析冷倒母线、热倒母线、二次TV并列的优缺点和处理注意事项，避免在事故处理中造成更大的事故隐患，提高运维人员的事故处理能力。
1 TV并列装置二次并列原理
以 220kV母线 TV电压切换装置为例，如果只发生 TV本体二次故障，可以用TV隔离开关隔离而不需要母线停电，可以采取二次并列的操作。
并列前，先将故障TV所有二次快分开关全部断开，包括解开TV开口三角。
在二次并列前，要一次先并列。
然后将TV并列装置KK把手切至“并列位置”启动 BLJ（TV自动并列继电器辅助接点）并列继电器，从而在TV并列装置内实现TV电压的二次并列。
最后拉开需要检修TV的隔离开关，将TV转检修。
2.事故处理与分析
在典型的220kV双母线一次接线中，母联624连接220kV玉、域母线，6X14TV和
6X24TV作为220kV玉、域母线电压互感器挂在2条母线上正常运行（图1）。
下面分析220 kV玉母线 6X14TV发生事故异常致使母线跳闸或不跳闸的几种处理方式。
2.1 TV本体一次故障
2.1.1 故障现象
1监控界面显示 220kV玉母母线失压为零；
2母线保护动作，该母线上所有断路器事故跳闸；
3该母线上对应间隔的所有保护装置均发TV断线或装置异常告警信号；
4 TV并列柜发TV断线告警信号；
5 TV本体有烧灼、瓷瓶闪络、击穿痕迹等事故明显象征和缺陷
2.1.2 事故处理方式
1拉开 6X14TV二次快分开关（防止TV二次反充电）；
2拉开6X14隔离开关隔离故障点；
3分别降610断路器、602断路器、606断路器由事故跳闸装备（热备用）转冷备用；
4 将220玉母线及母联624断路器转冷备用；
5分别将610断路器、602断路器、606断路器由冷备用转220kV II母热备用；
6 分别将610断路器、602断路器、606断路器由热备用转220kV II运行，负荷倒至II母运行；
7合上 6X14-1接地刀闸将6X14TV转检修。
2.1.3 事故分析
上述TV故障为一次有明显事故象征的故障，直接造成母线保护动作跳母线上 624，610，602，606，220kV的玉母线失压停电，故障被切除干净。
事故处理过程中，首先将故障TV隔离后，先将故障母线及母联断路器转冷备用，恢复受累停电的 610，602，606间隔复电于220kV域母线，再将6X14TV转检修进行处理。
这是典型的TV故障跳闸后母线停电冷倒间隔的事故处理。
在事故处理过程中，要重点注意隔离故障和恢复受累设备送电的先后顺序，明确先隔离后复电，再转检修。
操作过程可以按照正常的操作流程进行逐步处理，不需要进行热倒母线操作和二次TV并列等复杂操作。
2.2 TV本体二次故障
2.2.1 故障现象
1 监控界面显示母线电压一相或多相为零或不正常；
2母线保护不动作，该母线上所有断路器在合位；
3该母线上对应间隔的所有保护装置均发TV断线或装置异常告警信号；
4TV并列柜发TV断线告警信号；
5TV本体无事故明显象征和异常；
6 测量TV本体二次端电压一相或多相为零或不正常，开口三角电压不为零。
2.2.2 母线停电冷倒母线的处理方式
1拉开 6X14TV二次快分开关（防止TV二次反充电）；
2分别将610断路器、602断路器、606断路器由运行转冷备用；
3220kV玉母及母联624断路器转冷备用；
4拉开 6X14隔离开关将 6X14TV故障隔离；
5分别将610断路器、602断路器、606断路器由冷备用转220kV的 II母热备用；
6分别将610断路器、602断路器、606断路器由热备用转220kV的II母运行；
7 合上 6X14-1接地刀闸将 6X14TV转检修。
2.2.3 母线不停电的热倒母线处理方式
1 退出220kV玉母线上所有带方向、复压闭锁的保护和安全自动装置；
2拉开 6X14TV二次快分开关防止TV二次反充电；
3揭开6X14TV二次开口三角L601回路防止TV二次反充电；
4 投入母线失灵保护玉、域母线互联压板（满足一次并列要求）；
5 拉开母联624断路器控制电源快分开关做死连接（满足一次并列要求）；
6 热倒母线将220kV玉母线及624断路器转冷备用，610，602，606间隔倒至220kV域母线运行，再将所有保护正常投入；
7 拉开 6X14隔离开关，合上6X14-1接地刀闸将 6X14TV转检修。
2.2.4 母线不停电的TV二次并列处理方式
前1～ 5步骤与母线不停电的热倒母线处理方式一致。
6合上 TV并列装置二次并列KK把手（实现220kV的玉和域母线TV的二次并列）；
7 查故障玉母线测量、计量、保护电压是否回复正常；
8投入 220kV的玉母线上所有带方向、复压闭锁的保护和安全自动装置；
9拉开 6X14隔离开关，合上 6X14-1接地刀闸将 6X14 TV转检修。
2.2.5事故分析
对比TV本体一次有明显烧灼、瓷瓶闪络、击穿痕迹等事故象征，母线保护会动作跳闸，故障被停电切除，而TV本体二次故障往往不会直接造成母线保护动作跳闸。
但是，该母线上所有采集电压数据的装置均会发“电压异常”告警，仍然会严重威胁该母线各间隔保护装置的正常运行（电测计量）和正确动作（失去保护方向、复压闭锁功能），需及时隔离故障TV进行检修处理。
3.倒母线处理方式的特点
3.1母线停电冷倒母线的处理方式
该方式实类似于TV本体一次故障跳闸的模式，即：将母线直接停电来直接隔离故障点，然后再恢复220kV玉母线间隔的设备运行于220kV域母线。
这一方式隔离故障的优点是简单、可靠、快速，母线在停电状态下可以迅速拉开故障TV刀闸隔离故障，TV二次异常电压对该母线上所有带方向、复压闭锁的保护和安全自动装置的影响消失。
其缺点是需要损失负荷，对电网系统的运行方式存在影响。
3.2 母线不停电的热倒母线的处理方式
该方式就是在母线不停电的方式下，进行倒母线操作，将220kV玉母线的负荷导致
220kV域母线运行，拉开母联 624 断路器使母线停电来隔离故障点。
这种方式隔离故障的优点是，不损失负荷为代价，不需要考虑系统的运行方式。
但是其缺点是，在TV二次故障的情况，开口三角电压不等于零，而且三相电压不平衡，在倒母线一二次刀闸双跨的时候，会出现故障TV二次向正常TV一次反充电的现象，造成设备的损坏；其次倒母线操作的的过程较长，在此过程中如果TV二次故障向一次故障转变或者发生短路起火等严重故障趋势的时候，将使220kV的玉和域母线全部故障跳闸，母线失压，有损失负荷的风险。
3.3 母线不停电的TV二次并列处理方式
该方式虽然也是母线不停电的处理方式，但不是通过倒母线来隔离故障，而是直接将故障在确保TV二次不会反充电的情况下，将母联624做死连接强行一次并列后，在二次TV并列装置上进行的二次并列操作，使得220kV的玉母线上所有的电压采集设备快速恢复正常运行，无异常告警后再带电拉开 TV 隔离开关进行故障隔离检修。
这种方式的优点是不以损失负荷为代价，不需要倒母线操作，事故隔离迅速；但是存在的二次并列操作风险较大，对TV并回路接线的正确性、切换的可靠性均有很高要求。
4.结束语
总之，电压互感器在电力系统中是重要的设备之一，处理电压互感器故障是电力系统检测与维修工作的重要组成，提高电压互感器的故障分析和处理能力，快速隔离故障，恢复母线其他设备正常送电，是运维人员分析和总结的重点。
在实际工作中，电压互感器的故障存在更多的多样性和不可控因素，需要以常见处理方法为理论基础，充分结合实际情况进行判断和处理，在处理中需做好安全防范措施。
通过对TV本体一次故障、TV本体二次故障的事故现象、事故处理方式进行分析对比，总结了各种处理方式的的优缺点和存在的操作风险，明确这几种处理方式的操作顺序和处理要求，供参考。
参考文献：
[1]王蕾.浅谈电压互感器常见故障及处理[J].科技创业家，2013（16）：110.
[2]苏凤飞，高鹏，周浩.几种电压互感器典型故障类型分析[J]. 陕西电力，2014，42（1）：65-68.。
