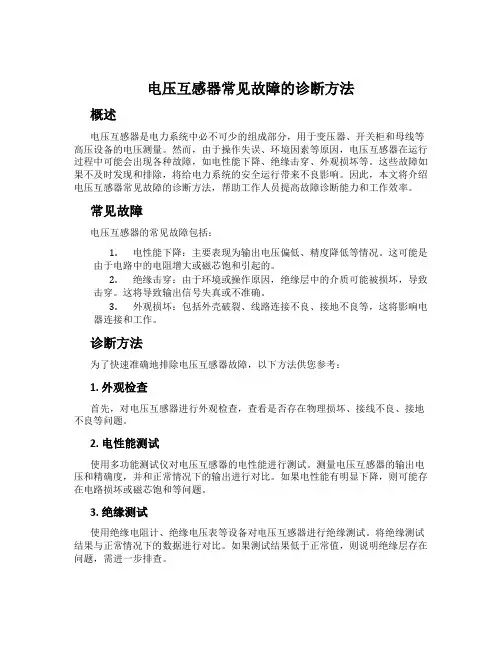

电压互感器常见故障及处理
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施
一、故障原因分析：
1. 绝缘老化：电压互感器中的绝缘材料可能随着时间的推移而老化，导致绝缘性能
下降，进而导致故障发生。
2. 外力损伤：在运行过程中，电压互感器受到外力的作用，如机械振动、碰撞或过
大的压力等，可能导致绝缘损坏或内部部件松动，进而引发故障。
3. 湿气侵入：由于电压互感器安装环境潮湿，或者密封不严密，湿气可能渗入电压
互感器内部，导致绝缘性能下降，引起故障。
4. 温度过高：电压互感器在长时间高温环境下运行，可能导致内部绝缘材料熔化或
变形，进而引发故障。
5. 设计缺陷：电压互感器的设计存在缺陷，如内部连接不牢固、绝缘材料选择不当
等问题，容易导致故障。
6. 制造质量问题：电压互感器在制造过程中，可能存在材料选择不当、加工工艺不
合理、技术人员操作不规范等问题，导致制造质量不过关，引发故障。
二、改进措施：
1. 定期检测和维护：对电压互感器进行定期检测，包括绝缘测试、外部损伤检查等，发现问题及时维修或更换，确保其正常运行。
2. 改善安装环境：提高电压互感器的安装环境，保持其干燥、清洁，避免湿气的侵入，减少绝缘老化的可能性。
3. 控制温度：采取措施降低电压互感器的运行温度，如增加散热装置、改善通风条
件等，避免绝缘材料因高温导致的故障。
4. 设计优化：改进电压互感器的设计，优化内部连接结构、选择合适的绝缘材料，
减少故障发生的可能性。
5. 加强制造质量控制：加强对电压互感器制造过程的质量控制，确保材料的选择和
加工工艺的合理性，以提高产品的质量和可靠性。
互感器的常见故障及处理

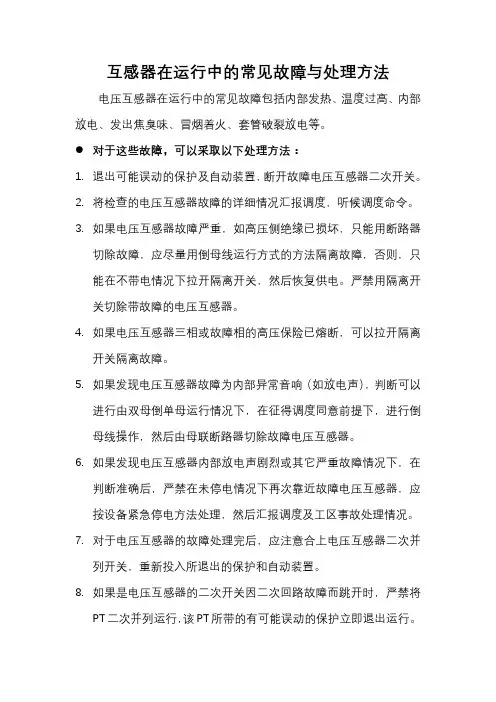

互感器的常见故障及处理
一、
1. 电压互感器有下列故障现象之一,应立即停用：
1 高压保险连续熔断两次指10kV电压互感器；
2 内部发热,温度过高；
3 内部有放电“噼叭”声或其它噪声；
4 内部发出焦臭味、冒烟、着火；
5 套管严重破裂放电,套管、引线与外壳之间有火花放电；
6 GIS互感器设备有漏气或SF6气体压力低于最小运行压力值；
2. 发现电压互感器有上述严重故障,其处理程序和一般方法为：
1 退出可能误动的保护及自动装置,断开故障电压互感器二次开关或拔掉二次保险;
2 电压互感器三相或故障相的高压保险已熔断时,可以断开,隔离故障;
3 高压保险未熔断,高压侧绝缘未损坏的故障,可以断开隔离开关,隔离故障;
4 高压保险未熔断,电压互感器故障严重,高压侧绝缘已损坏, 禁止使用隔离开关或取下熔断器来断开有故障的电压互感器, 只能用断路器切除故障,然后在不带电情况下断开隔离开关,恢复供电;
5 故障隔离,一次母线并列后,合上电压互感器二次联络,重新投入所退出的保护及自动装置;
6 电压互感器着火,切断后,用干粉、1211灭火器灭火;
3. 10kV电压互感器一次侧熔丝熔断的处理：
1 现象：熔断相的相电压降低或接近零,完好相电压不变或略有降低,有功无功表指示降低;
2 处理：断开电压互感器隔离开关,取下低压熔丝,做好安全措施后,检查外部无故障,更换同一规格的一次熔丝;若送电时发生连续熔断,此时可能互感器内部有故障,应该将电压互感器停用;
4. 10kV电压互感器二次侧熔丝熔断的处理：
1 现象：
1 电压互感器对应的电压回路断线信号表示,警铃响;
电压互感器常见故障及处理方法
电压互感器常见故障及处理方法
1.绝缘故障：电压互感器的绝缘材料可能会因长时间的使用或外部环
境因素而退化，导致绝缘性能变差。这可能会导致绕组与绕组、绕组与地
之间的绝缘击穿。处理方法包括定期进行绝缘检测，及时更换绝缘材料，
保持干燥清洁的环境。
2.比率误差：电压互感器的比率误差是指测量输出值与实际输入值之
间的差异。这可能是由于互感器绕组中的匝数比设计值偏离、铁芯磁路中
的磁阻变化等原因引起的。处理方法包括定期进行校准，可采用标准电压
源进行比较测量，然后校正互感器的参数。
3.短路故障：由于电力系统中可能出现瞬态的短路故障，电压互感器
在此过程中可能会受到较大的过电压冲击，导致绕组短路或绝缘击穿。处
理方法包括安装过电压保护装置，如耐压装置、避雷器等，以降低过电压
对互感器的影响。
4.零序故障：由于电力系统中的地故障或不均衡负荷等原因，电压互
感器的零序电流可能会增大，导致互感器损坏。处理方法包括安装零序电
流保护装置，监测电流的不平衡和接地故障，及时采取措施保护互感器。
5.温升故障：电压互感器的长期运行会产生一定的热量，如果散热不
良或负荷过大，温度会升高，导致互感器过热。处理方法包括改善散热条件，增加散热装置，合理设计互感器的结构和材料，以降低温升。
6.频率响应故障：电压互感器的频率响应特性可能受到负载和绝缘等
因素的影响，导致测量结果的频率响应不准确。处理方法包括定期进行频
率响应测试，根据测试结果调整互感器的设计参数，改善其频率响应特性。
总之，为保证电压互感器的可靠运行，需要定期检测和维护，确保其绝缘性能、比率、短路、零序、温升和频率响应等方面的正常工作。对于故障的处理，需要根据具体情况进行相应的维修、更换或调整，以确保电力系统的安全稳定运行。
电压互感器的常见故障分析
电压互感器的常见故障分析
电压互感器是电力系统中常见的一种电力测量设备，用于将高压电力系统中的高电压转化为对低压计量装置可测得的低电压信号，因此是确保电力系统稳定运行和正常检测的重要组成部分。然而，在使用电压互感器的过程中，经常会遇到各种各样的故障，这些故障可能会导致电力系统稳定性下降，成为生产安全事故的潜在风险。本文将介绍电压互感器的常见故障分析。
电压互感器使用中可能会遇到的常见故障
1.电压互感器连接方式故障
电压互感器的接线方式很多，如星形接线、三角形接线等，不同的接线方式会导致互感器性能的差异，需要对接线方式进行正确的选择和设置。如果接线方式错误或者连接不好，会导致互感器的电气连接不完整，出现电流不稳定或者电压不一致等问题。
2.绝缘失效故障
电压互感器的绝缘失效是最常见的故障之一，主要是因为电压互感器通常被长时间、频繁地使用，其内部的绝缘材料容易老化或破损，从而导致外电场对内部绝缘的破坏。这时，如果不及时检测和更换互感器，会给电力系统造成很大的安全隐患。
3.烧毁或损坏故障
由于电力系统电压巨大，电压互感器的电路强度非常大，一旦电源过载，就会导致烧毁或损坏情况的发生。这时需要及时更换互感器才能避免由于电力系统暴增导致的风险。
4.机械损坏故障
在互感器组装和维护过程中，可能会出现机械损坏故障，比如互感器引线的折断、接头松动等。这些机械故障在安装、维护和拆卸工作中时不时会发生，因而需要有合格的维护人员进行及时的维修。
5.参数偏差故障
电压互感器在使用的过程中，可能会出现参数偏差的情况，这种故障一般是在设备寿命过长或频繁使用导致的。这种情况下，用户需要及时更换互感器，以免影响电力系统的正常运行。
互感器运行中的异常与事故处理预案范文（二篇）
互感器运行中的异常与事故处理预案范文互感器是电力系统中重要的电气设备，负责将高电压（主接线侧）变换为低电压（测量侧）用于测量或保护。然而，在互感器的长期运行中，可能会出现各种异常情况和事故，例如互感器温度升高、绝缘损坏、接线松动等问题。为了确保互感器的安全运行，我们需要制定一套详细的异常处理预案。本文将探讨互感器运行中常见的异常情况，并提供相关处理预案。
一、互感器温度升高
互感器温度升高是互感器运行中常见的问题之一，可能是由于负载过重、内部绝缘损坏或冷却系统故障等原因导致的。处理互感器温度升高的预案如下：
1.立即停机。一旦发现互感器温度异常升高，应立即停机，切断电源。
2.检查负载情况。检查互感器所接负载情况，确保没有超负荷运行。如果负载过重，应减少负载。
3.检查绝缘情况。检查互感器绕组和绝缘是否有损坏。如发现绝缘损坏，应及时更换或修复。
4.检查冷却系统。检查互感器冷却系统是否正常工作，如发现故障应及时修复或更换。
5.监测温度。在互感器运行过程中，应定期监测温度，确保不超过安全范围。
二、互感器绝缘损坏
互感器绝缘损坏可能是由于绝缘老化、绝缘材料质量不合格或外界环境恶劣等原因导致的。处理互感器绝缘损坏的预案如下：
1.立即停机。一旦发现互感器绝缘损坏，应立即停机，切断电源。
2.检查绝缘情况。对互感器进行绝缘测试，找出绝缘损坏的位置。
3.修复绝缘损坏。根据实际情况，采取相应的绝缘修复措施。
4.加强维护。加强互感器的定期维护，确保绝缘材料的正常工作。
三、互感器接线松动
互感器接线松动可能是由于长期运行或过度振动等原因导致的。处理互感器接线松动的预案如下：
电压互感器烧毁原因及保护措施
电压互感器烧毁原因及保护措施
首先，电压互感器烧毁的原因可以分为外部原因和内部原因两类。
外部原因：
1.过电流：当电网中发生异常情况，如短路故障或过载时，电压互感
器所承受的电流可能超过其额定值，导致绕组过热烧毁。
2.雷击：雷电活动时，产生的电磁场能够对电力设备产生极强的电压
和电流，直接或间接击中电压互感器，导致烧毁。
3.腐蚀和湿度：电压互感器通常部署在室外，长时间暴露在风吹雨淋
的环境中，容易受到大气腐蚀和湿度的影响，导致绝缘降低，绕组内短路，进而引发烧毁。
内部原因：
1.绝缘老化：电压互感器使用时间长了，绝缘材料容易老化，使得电
流通过绕组产生过热，最终导致烧毁。
2.操作错误：错误的操作或误操作也可能导致电压互感器的烧毁，如
过度负荷、接错线、接触不良等。
3.设计缺陷：电压互感器的设计存在一定的缺陷，比如绕组结构不合理、绝缘材料质量差等问题，会增加烧毁的概率。
针对上述的电压互感器烧毁原因，应采取以下保护措施，以延长电压
互感器的使用寿命和确保电力系统的正常运行：
1.增加保护装置：在电压互感器的输入和输出侧增加过电流保护装置，一旦电流超过额定值，能够迅速切断电源，保护电压互感器不被过电流损坏。
2.引入避雷设施：在电压互感器的周围设置避雷针、避雷线等设施，
以减少雷击对电压互感器的影响。
3.维护绝缘:定期对电压互感器的绝缘进行检查和测试，及时更换老
化严重的绝缘材料，保持绝缘的良好状态。
4.增加防腐措施：为电压互感器进行防腐处理，如喷涂防腐漆、增加
防潮措施等，以提高其防护能力。
5.增强培训和管理:对操作人员进行相关的培训，提高其对电压互感
电压互感器常见的故障和故障分析
电压互感器常见的故障和故障分析
1.外观损坏
故障分析：
外观损坏会导致绝缘材料暴露在空气中，引起绝缘老化、绝缘击穿等问题，使电压互感器的性能下降，甚至完全失效。
2.绝缘击穿
绝缘击穿常见于绝缘材料老化、污秽、受潮等情况下。当电压互感器的绝缘系统遭到异常电压冲击时，会在绝缘材料上形成放电路径，导致绝缘失效。
故障分析：
绝缘击穿会导致电压互感器失去隔离功能，可能使高电压泄漏到低电压端，造成严重的安全事故，甚至损坏其他设备。
3.绝缘材料老化
长期运行、高温、电压冲击等因素会使电压互感器的绝缘材料老化，导致绝缘强度下降。
故障分析：
绝缘材料老化使得电压互感器的绝缘性能下降，容易引发绝缘击穿等故障，严重时可能导致设备完全失效。
4.内部接线松动
故障分析：
内部接线松动会导致电压互感器测量误差增大，甚至对电网产生影响，影响电力系统的正常运行。
5.过电压损坏
电力系统中的瞬态过电压、过电流等异常情况会对电压互感器造成损坏。
故障分析：
过电压损坏会导致电压互感器内部元件烧毁，降低其测量精度和可靠性，甚至完全失效。
综上所述，电压互感器常见的故障包括外观损坏、绝缘击穿、绝缘材
料老化、内部接线松动和过电压损坏等。针对这些故障，可以通过定期检查、维护和更换受损部件来预防和修复。此外，为了保证电压互感器的正
常运行，应严格按照操作规程操作，避免过载、过电压等异常运行条件。

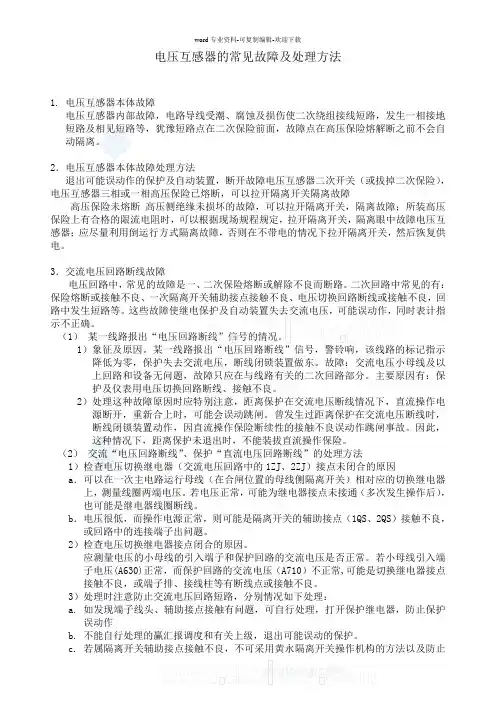

电压互感器的常见故障及处理方法_secret
电压互感器的常见故障及处理方法
1.电压互感器本体故障
电压互感器内部故障，电路导线受潮、腐蚀及损伤使二次绕组接线短路，发生一相接地短路及相见短路等，犹豫短路点在二次保险前面，故障点在高压保险熔解断之前不会自动隔离。
2．电压互感器本体故障处理方法
退出可能误动作的保护及自动装置，断开故障电压互感器二次开关（或拔掉二次保险），电压互感器三相或一相高压保险已熔断，可以拉开隔离开关隔离故障
高压保险未熔断高压侧绝缘未损坏的故障，可以拉开隔离开关，隔离故障；所装高压保险上有合格的限流电阻时，可以根据现场规程规定，拉开隔离开关，隔离眼中故障电压互感器；应尽量利用倒运行方式隔离故障，否则在不带电的情况下拉开隔离开关，然后恢复供电。
3．交流电压回路断线故障
电压回路中，常见的故障是一、二次保险熔断或解除不良而断路。二次回路中常见的有：保险熔断或接触不良、一次隔离开关辅助接点接触不良、电压切换回路断线或接触不良，回路中发生短路等。这些故障使继电保护及自动装置失去交流电压，可能误动作，同时表计指示不正确。
（1）某一线路报出“电压回路断线”信号的情况。
1）象征及原因。某一线路报出“电压回路断线”信号，警铃响，该线路的标记指示降低为零，保护失去交流电压，断线闭锁装置做东。故障：
交流电压小母线及以上回路和设备无问题，故障只应在与线路有关的
二次回路部分。主要原因有：保护及仪表用电压切换回路断线、接触
不良。
2）处理这种故障原因时应特别注意，距离保护在交流电压断线情况下，直流操作电源断开，重新合上时，可能会误动跳闸。曾发生过距离保
电流互感器及电压互感器常见故障处理
电流互感器、电压互感器故障现象及处理互感器就是将电网高电压变为低电压或将大电流变为小电流得一种特殊变压器,主要用于测量仪表与继电保护装置。互感器运行与维护得好坏,直接影响电力系统计量得准确性与保护装置动作得可靠性以及电网、设备与人身得安全。
一、电压互感器常见故障及处理:
电压互感器异常运行时有预告警音响信号、“电压回路断线”光字牌亮、表计指示异常、互感器过热冒烟等多种现象。主要包括以下几方面故障:
1、发生下列情况时需要紧急停运电压互感器(电流互感器)
(1)严重发热、冒烟、冒油时。
(2)电压互感器高压侧熔断器连续熔断两次。
(3)外壳破裂、严重漏油。
(4)内部有放电声或异常声音。
(5)设备着火。
电压互感器冒烟、着火时得处理方法:如果在冒烟前一次侧熔断器从未熔断,而二次侧熔丝多次熔断,且冒烟不严重无绝缘损伤特征,在冒烟时一次侧熔断器也未熔断,则应判断为二次绕组相(匝)间短路引起冒烟。在二次绕组冒烟而没有影响到一次绝缘损坏之前,立即退出有关保护、自动装置,取下二次侧熔断器,拉开一次侧重隔离开关,停用电压互感器。对充油式电压互感器,如果在冒烟时,又伴随较浓臭味,电压互感器内部有不正常噪声、绕组与外壳或引线与外壳之间有火花
放电、冒烟前一次侧熔断器熔断2～3次等现象之一时,应判断为一次侧绝缘损伤而冒烟,如就是母线电压互感器则用停母线方法停用电压互感器,此时决不能用拉开隔离开关得方法停用电压互感器,因隔离开关没有灭弧能力,若用隔离开关切断故障,还可能会引起母线短路,使设备损坏或造成人身事故。电压互感器本体着火时,应立即断开有关电源,将故障电压互感器隔离,再汇报值班长,选用干式灭火器或砂子灭火。
电压互感器的常见故障及处理方法
电压互感器的常见故障及处理方法
1.瓷套损坏：瓷套是电压互感器的重要部件之一，用于绝缘高压和低
压之间的空气间隙。长期使用和环境因素都会导致瓷套的老化、开裂或破损。处理方法包括更换瓷套或进行绝缘处理。
2.绝缘损坏：电压互感器的绝缘部件包括绕组、瓷套和绝缘支撑，长
期运行和电气因素会导致绝缘性能下降。绝缘损坏可能导致电弧放电或局
部放电，进而影响电压互感器的测量和保护功能。处理方法包括清洁、干燥、绝缘处理或更换绝缘部件。
3.绕组故障：电压互感器的绕组是核心部件，负责将高压变换为低压。绕组可能发生短路、开路或断线等故障，导致电压互感器输出异常或无输出。处理方法包括修复绕组或更换绕组。
4.母线接触不良：电压互感器的母线与系统主要设备相连，负责传输
电流和信号。接触不良可能导致测量误差或信号丢失。处理方法包括清洁
接触面、调整接触压力或更换接触件。
5.绝缘油污染：电压互感器通常使用绝缘油进行绝缘和冷却，长期运
行会导致绝缘油的污染和老化。绝缘油污染可能导致介质强度下降、电弧
放电等问题。处理方法包括更换绝缘油、清洁油箱或进行绝缘油处理。
6.过载故障：电压互感器在运行过程中可能经历短时间的过载，如果
超过了互感器的承载能力，可能导致绕组烧毁或绝缘损坏。处理方法包括
减少负载、增加互感器容量或进行绕组修复。
7.温度异常：电压互感器在运行过程中，温度异常可能是绕组故障、
绝缘损坏等问题的表现。处理方法包括检测温度传感器、绕组绝缘状态和
冷却系统，并进行必要的维修和保养。
总之，电压互感器的常见故障包括瓷套损坏、绝缘损坏、绕组故障、
电磁式电压互感器常见故障及应对措施
电磁式电压互感器常见故障及应对措施
段明辉 姚 创 张 贺 冯军基 刘力卿 魏菊芳
（国网天津市电力公司电力科学研究院）
摘 要：电磁式电压互感器被广泛应用于电力系统中，其故障会对电力系统的稳定运行造成不良影响。因此，有必要对电磁式电压互感器常见故障做出应对保护措施，用以充分保障电力系统稳定运行。鉴于此，本文利用分析法、经验总结法对电磁式电压互感器常见故障展开分析，并梳理与研究电磁式电压互感器常见故障的应对措施，以期为相关工作人员提供电磁式电压互感器故障维护与检修参考。
关键词：电磁式电压互感器；故障；应对措施
0 引言
随着电力系统构造升级与系统规模的不断扩大，传统电磁式电压互感器故障应对措施急需进一步优化与完善，用以更好地处理复杂环境下电磁式电压互感器故障，切实保障电力系统的运行安全及运行稳定性。文章对电磁式电压互感器中铁磁谐振故障、接线错误、断线以及二次回路多点接地等常见故障进行了分析，并提出了常见故障的应对措施。
1 电磁式电压互感器的常见故障类型
1.1 铁磁谐振故障
对于电磁式电压互感器而言，基于其自身结构的特殊性，导致其在运行过程中存在一定概率出现铁磁谐振故障，铁磁谐振故障会间接提升谐振过电压值，严重时可能会出现用电设备烧毁、互感器爆炸等相关问题，对电力系统造成了一定的安全隐患［1］。为有效保证电力系统的运行稳定性与安全性，国内外大量技术人员、专业人员对该项故障进行了深入调查与研究，并设计了行之有效的消谐措施，如将阻尼电阻接入开口三角形处、中性点经消弧线圈接地、减少并联互感器、将单相互感器中接入至三相互感器中心点、选择励磁性优异的互感器等。然而上述所有消谐举措均是以消耗谐振能量或破坏谐振条件角度实现铁磁谐振的抑制效果，但在实际使用期间的消谐效果无法有效达到预期效果，甚至部分措施还会产生其他情况。同时，随着社会经济的不断发展，电力系统类型、系
电压互感器回路断线故障现象原因分析和正确处理
电压互感器回路断线故障现象原因分析和正确处理
一、断线故障现象
1.输出信号异常：在断线故障发生后，电压互感器的输出信号将降为零或非理想的范围内。
2.测量系统失效：由于断线故障导致输入信号异常，整个测量系统将无法正常工作，无法提供准确的测量数据。
二、原因分析
1.材料老化：电压互感器中的导线、电缆以及连接器都是使用电绝缘材料制成，经过长时间的使用，这些材料会逐渐老化，导致其性能下降。
2.机械磨损：电压互感器在使用过程中可能会受到机械振动、冲击等因素的影响，导致回路中的导线、电缆或连接器受损或脱落。
3.错误操作：当操作人员连接或连接电压互感器时，如果操作不当，例如过度拉伸导线或电缆、弯曲过度、插拔过度等，也可能导致回路断线故障。
4.环境因素：极端的环境条件，例如高温、低温、潮湿、腐蚀性气体等，可能引起电缆绝缘老化、导线氧化腐蚀等问题，从而引发回路断线故障。
三、正确处理方法
1.定期维护检查：为了避免电压互感器回路断线故障的发生，需要定期检查电缆、导线和连接器的状态。发现老化、损坏或脱落等情况时要及时更换或修复。
2.合理布线：在电压互感器安装时，要尽量避免电缆和导线的过度拉伸、弯曲和插拔等操作，确保连接牢固可靠。
3.选择合适的材料：在电压互感器回路的选择和使用过程中，要选择耐高温、耐腐蚀、导电性能好的材料，以提高电压互感器的工作稳定性和可靠性。
4.保护措施：在极端环境下，应采取相应的保护措施，例如使用防腐蚀涂层、加装绝缘罩等，以防止环境因素对电压互感器回路的损害。
综上所述，电压互感器回路断线故障是一种常见的故障现象，通常是由于材料老化、机械磨损、错误操作或环境因素等原因引起的。为了正确处理这种故障，需要定期检查和维护电压互感器回路，合理布线，选择合适的材料，并采取相应的保护措施，以保证电压互感器的正常工作。
电压互感器常见故障分析及解决措施
电压互感器常见故障分析及解决措施
摘要：电压互感器是由一、二次线圈、铁芯和绝缘材料组成的带铁芯的变压器。作为一种电压变换装置，电压互感器的主要作用是电压变换和电压隔离。可
以将高压回路或低压回路的高电压转换为低电压（如100V），为测量仪表和继电
保护装置供电服务。此外，电压互感器也可以从一次线路取电并给二次回路供电。电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常
重要的作用。在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳
定运行造成不良影响。
关键词：电压互感器；故障；解决措施
前言
电压互感器实际上是一种容量很小的降压变压器。其工作原理，构造及连接
方式都与电力变压器相同。正常运行时，应有均匀的轻微“嗡嗡”声，运行异常
时常伴有噪声及其他现象。如线路单相接地时，因未接地两相电压升高及零序电
压产生，使铁芯饱和发出较大的噪声，主要是沉重且高调的“嗡嗡”声。铁磁谐振，发出较高的“嗡嗡”或“哼哼”声，这声音随电压和频率的变化而变化。
1电压互感器简述
电压互感器是电力系统中将电网高电压变换成标准低电压（100V、100/V、100/3V）的一种特殊变压器，是一次系统和二次系统的联络元件。用于电路时，
可作电压、电能、功率测量及继电保护、信号装置和自动化设备的供电电源之用，它将高电压变换成标准的低电压后，供给测量仪表和继电保护的电压线圈，既可
以利用低压仪表间接测量高电压的电压和计量之用，又可以保证人身和设备的安全。正常运行时，电压互感器的变比约等于一、二次绕组的匝数比，两侧电压的
电压互感器使用时注意事项 互感器常见问题解决方法
电压互感器使用时注意事项互感器常见问题
解决方法
1、电压除应依据所测电压的高处与低处来进行选择外，还应注意使用所接测量表计和等所消耗的功率不超过的额定容量。否则.电压互感器的精准度将降低。在电压互感器的铭牌
1、电压除应依据所测电压的高处与低处来进行选择外，还应注意使用所接测量表计和等所消耗的功率不超过的额定容量。否则.电压互感器的精准度将降低。在电压互感器的铭牌上，标出了与精准度相对应的容量。如JDZ—10型电压互感器的容量：在0.5级时为80VA；1级时为100VA；最大容量为 500VA。
2、电压互感器的一次线圈和二次线圈，一般都应装设熔断器进行短路保护。电压互感器一次侧的熔断器，用于保护电压互感器的内部短路故障及电压互感器与电网连接线上的短路故障。10kV 电压互感器一次侧熔丝的额定电流一般选0.5A。电压互感器的二次侧在工作时不得短路，所以在二次侧主回路上装设了总熔断器，用于保护总熔断器以下网路的短路故障；为了防止测hi表计的电压回路短路，影响二次主回路工作，在表计回路上还加设有熔断器。一般总熔丝的额定电流选3—5A，表计回路熔断额定电流选1— 2A。接成开口三角形的二次出线上一般不装熔断器，这是为了避开接触不良发不出接地信号，由于平常开口三角形的端头无电压，无法监视熔断器的接触情况。
3、为了保证人身和设备的安全，电压互感器的二次侧有一端必需接地，若因二次线圈未作安全接地，万一绝缘损坏，高压窜人低压，则与二次回路接触的工作人员将有生命不安全。再则二次回路的绝缘水平低，若没有接地点，将使绝缘击穿，电压互感器损坏更严重。
电压互感器常见的故障和故障分析
电压互感器常见的故障和故障分析
电压互感器是变电站中电力系统的重要组成部分，用于检测电压信号并将其转换成标准的测量信号。由于电压互感器在变电站中承担着重要的角色，因此一旦发生故障，将会给电力系统带来严重的影响。本文将介绍电压互感器常见的故障以及故障分析。
1. 外观损坏
电压互感器安装在室外，受到阳光、风雨等各种自然因素的影响，可能会导致外观受损。常见的损坏包括：外壳变形、破裂、绝缘材料老化、脱落等。
故障原因：电压互感器的外壳大多采用高强度塑料制造，这种塑料在受到剧烈碰撞或长期阳光暴晒后，会变形、老化，导致外观受损。此外，如果电压互感器在安装过程中没有正确固定，也可能因为强烈的风雨、震动等外力引起外观受损。
故障分析：外观受损不仅影响美观，更重要的是可能导致电压互感器绝缘性能下降、渗漏电流等故障。应及时更换或维修受损的电压互感器。
2. 绝缘性能下降
电压互感器的绝缘性能对电力系统的安全稳定运行起着至关重要的作用，但这种绝缘性能会受到各种因素的影响，如潮湿、污染、老化等。
故障原因：电压互感器的外壳一般采用绝缘材料制作，这种材料会受到潮湿、污染和老化等多种因素的影响，从而导致绝缘性能下降。此外，如果电压互感器在使用过程中过载、短路等问题没有及时处理，也会造成绝缘性能下降。
故障分析：如果电压互感器绝缘性能下降，会造成电压识别不准、漏电流等故障，严重时可能导致电力系统发生故障，甚至引起电火灾。因此，电压互感器的绝缘性能要定期检测，对于绝缘性能下降的电压互感器，应及时更换或维修。
3. 误差增大
电压互感器的主要作用是将高电压信号转换为低电压信号，然后进行采集和测量。如果电压互感器在使用过程中出现误差，将会影响电力系统的稳定运行。
电压互感器的常见故障及解决对策
电压互感器的常见故障及解决对策
电压互感器作为一种公用的一次设备在电力系统中发挥着重要的作用。无论是互感器本身还是二次回路出现问题。都将给整个二次系统带来严重影响。因此对其故障进行准确判断和处理具有现实意义。
标签：电压互感器;故障;对策
1. 电压互感器概述
1.1电压互感器的定义
电压互感器和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来测量线路的电压、功率和电能。因此，电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
电压互感器是一个带铁心的变压器，它主要由一、二次线圈、铁心和绝缘组成。在互感器工作中，是通过改变一次、二次绕组的线圈数量来提升电压比，通过接通测量仪表、继电保护装置来进行工作的。
1.2电压互感器的类型
电压互感器主要分为两种：一种是电磁式电压互感器，另外一种是电容式电压互感器，但是电磁式电压互感器是较传统的电压互感器。相较之下，电容式电压互感器具有一定的优越性，目前，电容式电压互感器在110kV及以上系统中运用较多。
2. 电压互感器常见故障和分析
电压互感器常见故障现象为：一次熔断器熔断、二次空气开关跳闸、回路断线故障。
电压互感器一次侧熔断器熔断主要是以下原因引起的：①电压互感器内部绕组发生层间、匝间或者相间短路故障;②电压互感器一、二次回路故障，导致电压互感器过电流;③过负荷运行或长期运行，熔断器接触部分发生锈蚀导致接触不良;④感应雷电波致使电压互感器铁芯磁场接近饱和;⑤铁磁谐振作用;⑥中性点不接地系统发生单相接地，使非接地相电压升高到线电压，以及发生间歇性电弧接地时产生数倍过电压，都会使电压互感器铁芯饱和，致使电压互感器电流剧增。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器常见故障及处理：
(1)电压三相指示不平衡：可能是保险损坏。
(2)中性点不接地：三相不平衡，可能是谐振，或受消弧线圈影响。
(3)高压保险多次熔断：内部绝缘损坏，层间和匝间故障。
(4)中性点接地，电压波动：若操作是串联谐振，没有操作是内绝缘损坏。
(5)电压指示不稳：接地不良，及时检查处理。
(6)电压互感器回路断线：退出保护，检查保险并更换，检查回路。
(7)电容式电压互感器的二次电压波动：可能是二次阻尼配合不当。二次电压低，可能接线断或分压器损坏。二次电压高，可能是分压器损坏。
(8)声音异常：电磁单元电抗器或中间变压器损坏。
电压互感器的作用
电压互感器是一种电压变换装置，有电压变换和隔离两重作用，它将高压回路或低压回路的高电压转变为低电压（一般为100V），供给仪表和继电保护装置实现测量、计量、保护等作用。
另外，某些电压互感器（或者其某一二次绕组）也用于从一次线路取点，用于给二次回路供电，这种互感器或绕组的特点是二次额定电压一般为220V，且二次负荷较大。
电压互感器的原理
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式
电压互感器的分类
（1）按安装地点可分为户内式和户外式。35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。
电压互感器工作原理
其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
使用注意事项
1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
施工、安装要点
1、副边绕组连同铁心必须可靠接地。
2、副边绝对不容许短路。
