电流互感器、电压互感器故障现象及处理

互感器是将电网高电压变为低电压或将大电流变为小电流的一种特殊变压器，主要用于测量仪表和继电保护装置。互感器运行和维护的好坏，直接影响电力系统计量的准确性和保护装置动作的可靠性以及电网、设备和人身的安全。

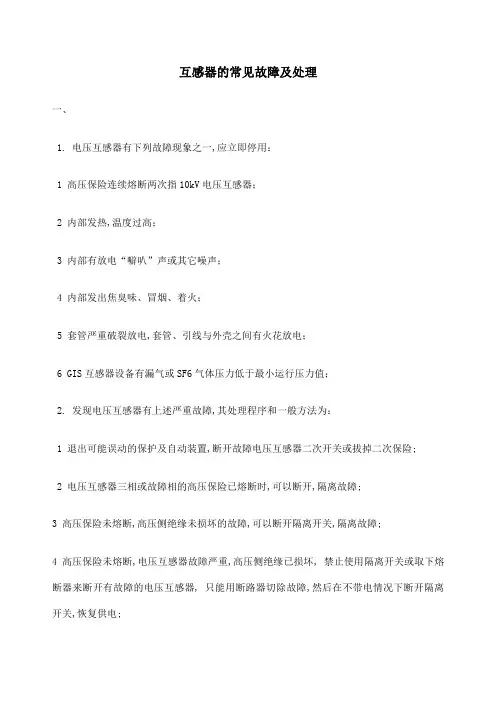

一、电压互感器常见故障及处理：

电压互感器异常运行时有预告警音响信号、“电压回路断线”光字牌亮、表计指示异常、互感器过热冒烟等多种现象。主要包括以下几方面故障：

1、发生下列情况时需要紧急停运电压互感器（电流互感器）

（1）严重发热、冒烟、冒油时。

（2）电压互感器高压侧熔断器连续熔断两次。

（3）外壳破裂、严重漏油。

（4）内部有放电声或异常声音。

（5）设备着火。

电压互感器冒烟、着火时的处理方法：如果在冒烟前一次侧熔断器从未熔断，而二次侧熔丝多次熔断，且冒烟不严重无绝缘损伤特征，在冒烟时一次侧熔断器也未熔断，则应判断为二次绕组相（匝）间短路引起冒烟。在二次绕组冒烟而没有影响到一次绝缘损坏之前，立即退出有关保护、自动装置，取下二次侧熔断器，拉开一次侧重隔离开关，停用电压互感器。对充油式电压互感器，如果在冒烟时，又伴随较浓臭味，电压互感器内部有不正常噪声、绕组与外壳或引线与外壳之间有火花放电、冒烟前一次侧熔断器熔断2～3次等现象之一时，应判断为一次侧绝缘损伤而冒烟，如是母线电压互感器则用停母线方法停用电压互感器，此时决不能用拉开隔离开关的方法停用电压互感器，因隔离开关没有灭弧能

力，若用隔离开关切断故障，还可能会引起母线短路，使设备损坏或造成人身事故。电压互感器本体着火时，应立即断开有关电源，将故障电压互感器隔离，再汇报值班长，选用干式灭火器或砂子灭火。

2、电压互感器二次回路断线

现象：

（1）三相电压不平衡，故障相相电压指示为零，电度表指示失常

（2）相应的有功表、无功表指示降低或到零。

（3）发“电压回路断线”信号发出，故障录波器可能动作

处理：

（1）在电压互感器二次侧熔丝下端，用万用表分别测量两相之间电压是否都为100伏。如果上端是100伏，下端没达到100伏，则是二次侧熔丝熔断，并且进行更换。如果测量熔丝上端电压没有100伏，有可能是电压互感器隔离开关动静触头接触不良（或没有到工作位置）或一次侧熔丝熔断。如果是电压互感器一次侧熔丝熔断，则拉开电压互感器隔离开关进行更换，如果是电压互感器隔离开关动静触头接触不良（或没有到工作位置）应将电压互感器重新送一次。

（2）对异常的电压互感器二次回路进行检查，有无短路、松动、断线等现象，检查相应的二次小开关是否跳闸，二次小开关跳闸可试送一次，不成功应查明原因，通知检修处理。

（3）拉开失压后误动的保护及自动装置。

（4）检查有无继电保护人员在电压互感器二次回路工作，误碰引起断路，或有短路情况。

3、电压互感器一次保险熔断

现象；

（1）熔断相相电压降低或接近于0,完好相相电压不变或稍有降低，断路相切换至好相时线电压可能下降（实际运行在似断非断时），电压互感器有功、无功功率表指示降低，电能表走慢。

（2）发“电压回路断线”信号发出，故障录波器可能动作

处理：

（1）停运电压互感器

（2）测量备用熔断器完好，更换熔断相熔断器，若更换后连续熔断两次禁止再次更换。

（3）要注意电压互感器一次侧熔断器座在装上高压熔断器后，弹片是否有松动现象。

4、电压互感器本体故障

现象：

（1）本体有过热现象。

（2）内部有放电声和不正常的噪音。

（3）二次小开关送不上。

（4）二次电压可能升高或降低，接地信号可能发出。

（5）高压保险多次熔断，可能是内部绝缘损坏，层间和匝间故障。

处理：

（1）汇报值班长，停电处理。

（2）若电压互感器着火，应立即断开母线电源，用干式灭火器或砂子灭火。

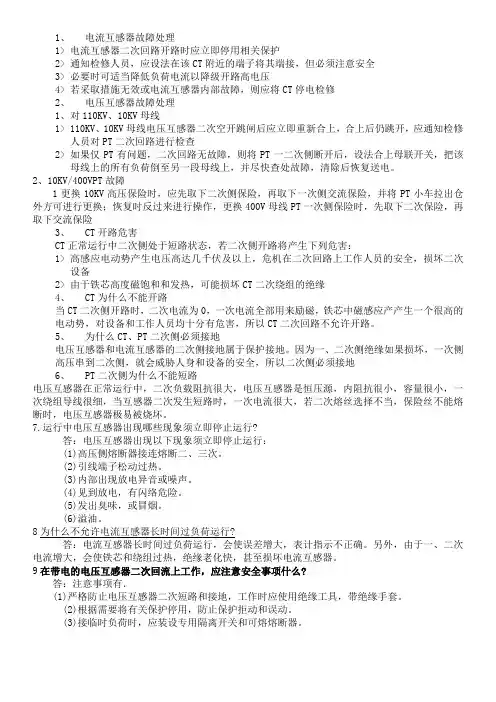

二、电流互感器常见故障及处理

1、电流互感器二次开路

现象：

（1）电流互感器本体发出嗡嗡声，严重者冒烟起火。

（2）开路处发生火花放电。

（3）在运行中发生二次回路开路时，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。若是连接螺丝松动还可能有打火现象。

（4）电流表指示降为零，有功、无功表的指示降低或有摆动，电度表转慢或停转。

（5）差动断线光字牌示警。

处理：

（1）发现二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。

（2）在发现有二次回路开路时，应根据现象判断是属于测量回路还是保护回路。在处理时要尽量减小一次负荷电流以降低二次回路电压。操作时要站在绝缘垫上，戴好绝缘手套，使用绝缘工具。

（3）处理前应解除可能引起误动的保护，并尽快在互感器就近的电流端子上用良好的短接线将其二次侧短路后检查处理开路点。在短接时发现有火花，那么短接应该是有效的，故障点就在短接点以下回路中;否则可能短接无效，故障点仍在短接点以前回路中。

（4）电流互感器二次回路开路引起着火时，应先切断电源后，可用干燥石棉布或干式灭火器进行灭火。

（5）在故障范围内，应检查容易发生故障的端子和元件。对检查出的故障，能自行处理的，如接线端子等外部元件松动、接触不良等，立即处理后投入所退出的保护。若开路点在CT本体的接线端子上，则应停电处理。

（6）若外部检查无问题，本体仍有嗡嗡声，说明内部开路，应停电处理。

2、零序CT接线错误，电缆屏蔽层接地点在零序CT后面时，要将屏蔽线反穿过零序CT接地。

三、互感器投运前需要进行的试验

1、互感器在投运前和大小修后要进行一、二次绕组直流电阻测量，以便及时发现由于振动和机械应力等原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。

2、变比测试以检查互感器一二次关系的正确性给继电保护正确动作、保护定值计算提供依据。

3、极性试验避免接线错误，励磁特性试验以检验互感器的保安系数、准确限值系数及复合误差。

4、绝缘电阻测量、交流耐压试验以发现设备整体受潮脏污情况和绝缘不良、严重过热老化等缺陷以及时消除其隐患，确保电气设备安全可靠运行。
