电压互感器在运行中的常见故障包括内部发热、温度过高、内部放电、发出焦臭味、冒烟着火、套管破裂放电等。
对于这些故障，可以采取以下处理方法：
1.退出可能误动的保护及自动装置，断开故障电压互感器二次开关。
2.将检查的电压互感器故障的详细情况汇报调度，听候调度命令。
3.如果电压互感器故障严重，如高压侧绝缘已损坏，只能用断路器
切除故障，应尽量用倒母线运行方式的方法隔离故障，否则，只能在不带电情况下拉开隔离开关，然后恢复供电。
严禁用隔离开关切除带故障的电压互感器。
4.如果电压互感器三相或故障相的高压保险已熔断，可以拉开隔离
开关隔离故障。
5.如果发现电压互感器故障为内部异常音响（如放电声），判断可以
进行由双母倒单母运行情况下，在征得调度同意前提下，进行倒母线操作，然后由母联断路器切除故障电压互感器。
6.如果发现电压互感器内部放电声剧烈或其它严重故障情况下，在
判断准确后，严禁在未停电情况下再次靠近故障电压互感器，应按设备紧急停电方法处理，然后汇报调度及工区事故处理情况。
7.对于电压互感器的故障处理完后，应注意合上电压互感器二次并
列开关，重新投入所退出的保护和自动装置。
8.如果是电压互感器的二次开关因二次回路故障而跳开时，严禁将
PT二次并列运行，该PT所带的有可能误动的保护立即退出运行。
电压互感器常见故障与处理
电压互感器常见故障与处理(一)电压互感器回路断线1.由于电压互感器的高、低侧熔断器熔体熔断,若高压侧熔体熔断,应拉开电压互感器入口隔离开关,更换熔体,并检查在高压侧熔断器前有无异常现象。
测量电压互感器的绝缘电阻,确认良好后,方可送电。
若低压侧熔体熔断,应立即更换，并保证熔体容量与原来相同，不得增大。
如再次熔断,应查明原因，及时修复。
若一时找不出故障原因,应调整有关设备的运行方式。
在检查高、低压熔断器时,必须做好安全措施,以确保人身安全，并防止保护装置误动作。
2.回路接线松动或断线,应紧固接线螺钉,并找出有无断线现象。
3.电压切换回路辅助触点及电压切换开关接触不良,应仔细检查回路各辅助接头及开关本身的接触情况，保证接触良好。
(二)电压互感器高压或低压熔断器熔断1.电压互感器低压电路发生短路,使低压侧熔体熔断,应立即更换同样规格的熔体,如果再次熔断,应查明原因后再进行处理。
2.高压电路相间、匝间或层间短路及一相接地等故障,使高压侧熔体熔断,应首先将电压互感器的隔离开关拉开,并取下低压侧熔体检查有无熔断。
在排除电压互感器本身故障或二次回路故障后,重新更换与原来相同规格的熔体,使电压互感器投入运行。
3.熔断器日久磨损也会造成高压或低压侧熔体熔断,应定期进行检查。
4.由于某种原因,电路中的电流和电压发生突变,此时引起的铁磁谐振,使电压互感器励磁电流增大几十倍,会使高压侧熔体迅速熔断。
5.电压互感器低压侧发生短路,当低压侧熔体未熔断时,因励磁电流增大,使高压侧熔体熔断。
6.当系统发生单相间歇性电弧接地故障时,将会产生高压电,使电压互感器的铁心很快饱和,励磁电流急剧增加,使熔体熔断。
电压互感器常见故障及处理方法
电压互感器常见故障及处理方法1.绝缘故障：电压互感器的绝缘材料可能会因长时间的使用或外部环境因素而退化，导致绝缘性能变差。
这可能会导致绕组与绕组、绕组与地之间的绝缘击穿。
处理方法包括定期进行绝缘检测，及时更换绝缘材料，保持干燥清洁的环境。
2.比率误差：电压互感器的比率误差是指测量输出值与实际输入值之间的差异。
这可能是由于互感器绕组中的匝数比设计值偏离、铁芯磁路中的磁阻变化等原因引起的。
处理方法包括定期进行校准，可采用标准电压源进行比较测量，然后校正互感器的参数。
3.短路故障：由于电力系统中可能出现瞬态的短路故障，电压互感器在此过程中可能会受到较大的过电压冲击，导致绕组短路或绝缘击穿。
处理方法包括安装过电压保护装置，如耐压装置、避雷器等，以降低过电压对互感器的影响。
4.零序故障：由于电力系统中的地故障或不均衡负荷等原因，电压互感器的零序电流可能会增大，导致互感器损坏。
处理方法包括安装零序电流保护装置，监测电流的不平衡和接地故障，及时采取措施保护互感器。
5.温升故障：电压互感器的长期运行会产生一定的热量，如果散热不良或负荷过大，温度会升高，导致互感器过热。
处理方法包括改善散热条件，增加散热装置，合理设计互感器的结构和材料，以降低温升。
6.频率响应故障：电压互感器的频率响应特性可能受到负载和绝缘等因素的影响，导致测量结果的频率响应不准确。
处理方法包括定期进行频率响应测试，根据测试结果调整互感器的设计参数，改善其频率响应特性。
总之，为保证电压互感器的可靠运行，需要定期检测和维护，确保其绝缘性能、比率、短路、零序、温升和频率响应等方面的正常工作。
对于故障的处理，需要根据具体情况进行相应的维修、更换或调整，以确保电力系统的安全稳定运行。
电压互感器异常发热故障分析及建议
一、异常情况2019年7月24日，在迎峰度夏特巡期间，发现变电站线路TV 电磁单元存在异常发热情况。
当日测得电磁单元最高温度56.8℃，根据DLT/664-2016《带电设备红外诊断应用规范》相关要求：温度异常升高的部位为电磁单元，属电压致热型缺陷，推测电磁单元存在匝间短路或铁心损耗增大，判断为危急缺陷，特巡人员向运行人员汇报后，运行人员立即将该TV 退出运行，并于8月份进行了更换。
现对退出运行的旧TV 进行全套诊断分析试验，找出发热原因。
二、故障诊断与分析1.电容量、绝缘介损试验。
首先分别对高压电容器C 1、中压电容器C 2以及低压端对地进行绝缘试验，C1的绝缘电阻为71000MΩ，C 2的绝缘电阻为10000MΩ.低压端对地绝缘电阻是1000MΩ。
绝缘电阻值与2013年的试验数据相比较，C 2和低压端对地绝缘下降比较明显。
随后又对其高压电容器C 1和中压电容器C 2的电容量、介质损耗因数tanδ进行了测量。
首先使用济南泛华佳业微电子技术有限公司生产的AI-6000K 型介损测试仪测试，自激法采用2000V，加压过程中仪器提示高压电流波动，测试异常终止；后使用福建省普华电子科技有限公司生产的PH2801介损测试仪进行测试，自激法采用2000V，同样遇到不能升压，测试异常终止的问题。
故怀疑该电容式电压互感器的电磁单元内部存在严重问题，导致电压互感器不能承受相应的电压。
原因有两方面可能：①中间变压器高压绕组线圈内部发生绝缘老化，匝间或层间短路，绝缘性能下降，导致不能承受2kV 的试验电压；②中间变压器一次回路或二次回路存在断线故障，导致高压侧不能感应处高压。
2.电压变比试验。
为了准确查找到故障点，对设备CVT 进行了电压变比测量试验，试验电压加在C 1的上端，试验结果见表1：表1电压比试验数据根据电压比测试数据分析，实际测得电压比是额定变比的19倍多，CVT 的电压比明显不合格。
综上试验数据分析，预判CVT 的缺陷为中间变压器的高压绕组线圈绝缘老化，发生层间或匝间击穿短路。

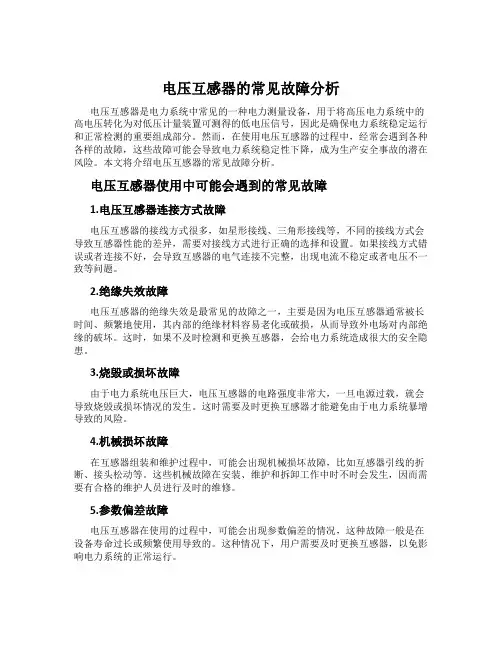

电压互感器的常见故障分析
电压互感器的常见故障分析电压互感器是电力系统中常见的一种电力测量设备，用于将高压电力系统中的高电压转化为对低压计量装置可测得的低电压信号，因此是确保电力系统稳定运行和正常检测的重要组成部分。
然而，在使用电压互感器的过程中，经常会遇到各种各样的故障，这些故障可能会导致电力系统稳定性下降，成为生产安全事故的潜在风险。
本文将介绍电压互感器的常见故障分析。
电压互感器使用中可能会遇到的常见故障1.电压互感器连接方式故障电压互感器的接线方式很多，如星形接线、三角形接线等，不同的接线方式会导致互感器性能的差异，需要对接线方式进行正确的选择和设置。
如果接线方式错误或者连接不好，会导致互感器的电气连接不完整，出现电流不稳定或者电压不一致等问题。
2.绝缘失效故障电压互感器的绝缘失效是最常见的故障之一，主要是因为电压互感器通常被长时间、频繁地使用，其内部的绝缘材料容易老化或破损，从而导致外电场对内部绝缘的破坏。
这时，如果不及时检测和更换互感器，会给电力系统造成很大的安全隐患。
3.烧毁或损坏故障由于电力系统电压巨大，电压互感器的电路强度非常大，一旦电源过载，就会导致烧毁或损坏情况的发生。
这时需要及时更换互感器才能避免由于电力系统暴增导致的风险。
4.机械损坏故障在互感器组装和维护过程中，可能会出现机械损坏故障，比如互感器引线的折断、接头松动等。
这些机械故障在安装、维护和拆卸工作中时不时会发生，因而需要有合格的维护人员进行及时的维修。
5.参数偏差故障电压互感器在使用的过程中，可能会出现参数偏差的情况，这种故障一般是在设备寿命过长或频繁使用导致的。
这种情况下，用户需要及时更换互感器，以免影响电力系统的正常运行。
电压互感器故障的检测与处理在电压互感器出现故障时，需要及时检测和处理，以下是几种常见的检测方法及维修处理：1.电压互感器的电气参数检测电压互感器在使用中，需要对其电气参数进行定期测量和检测，以了解互感器的电气参数是否正常，以及是否出现故障。
电压互感器常见的故障和故障分析
电压互感器常见的故障和故障分析
1.外观损坏
故障分析：
外观损坏会导致绝缘材料暴露在空气中，引起绝缘老化、绝缘击穿等问题，使电压互感器的性能下降，甚至完全失效。
2.绝缘击穿
绝缘击穿常见于绝缘材料老化、污秽、受潮等情况下。
当电压互感器的绝缘系统遭到异常电压冲击时，会在绝缘材料上形成放电路径，导致绝缘失效。
故障分析：
绝缘击穿会导致电压互感器失去隔离功能，可能使高电压泄漏到低电压端，造成严重的安全事故，甚至损坏其他设备。
3.绝缘材料老化
长期运行、高温、电压冲击等因素会使电压互感器的绝缘材料老化，导致绝缘强度下降。
故障分析：
绝缘材料老化使得电压互感器的绝缘性能下降，容易引发绝缘击穿等故障，严重时可能导致设备完全失效。
4.内部接线松动
故障分析：
内部接线松动会导致电压互感器测量误差增大，甚至对电网产生影响，影响电力系统的正常运行。
5.过电压损坏
电力系统中的瞬态过电压、过电流等异常情况会对电压互感器造成损坏。
故障分析：
过电压损坏会导致电压互感器内部元件烧毁，降低其测量精度和可靠性，甚至完全失效。
综上所述，电压互感器常见的故障包括外观损坏、绝缘击穿、绝缘材
料老化、内部接线松动和过电压损坏等。
针对这些故障，可以通过定期检查、维护和更换受损部件来预防和修复。
此外，为了保证电压互感器的正
常运行，应严格按照操作规程操作，避免过载、过电压等异常运行条件。
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中重要的电气设备，用于测量和监测高压电力系统中的电压变化。
在运行过程中，电压互感器也会出现各种故障，影响电力系统的正常运行。
对10kV电压互感器运行故障原因进行分析，并提出改进措施，对于提高电力系统的稳定性和可靠性具有重要意义。
1. 绝缘老化10kV电压互感器在长期运行过程中，绝缘材料会遭受电场、热场和环境等多方面影响，逐渐老化变质，导致绝缘性能下降，甚至出现击穿故障。
2. 温度过高电压互感器在运行过程中，由于工作电流过大或环境温度过高等原因，导致内部温度过高，加速了设备内部材料老化，降低了设备的工作性能。
3. 外部环境影响10kV电压互感器安装在户外，受到风雨、阳光等自然环境的侵蚀，外部绝缘子表面会积聚灰尘、杂物，导致绝缘子表面电阻增加，增加了放电风险。
4. 设备安装不合理电压互感器的安装位置、接线方式不合理，导致设备的电气连接不良，影响了设备的工作性能和稳定性。
5. 负载的影响10kV电压互感器在负载运行时，如果负载波动较大，设备内部的磁通也会发生变化，从而影响了电压互感器的输出性能。
6. 制造质量不合格电压互感器在制造过程中存在缺陷，如绝缘材料质量不合格、工艺不到位等，导致设备运行不稳定，容易发生故障。
1. 定期检测绝缘老化定期检测10kV电压互感器的绝缘性能，及时发现绝缘老化情况，并采取绝缘处理措施，延长设备的使用寿命。
3. 加强设备维护定期清洁电压互感器外部绝缘子表面，避免污浊物影响设备的绝缘性能，保证设备的安全运行。
5. 优化负载运行对负载运行情况进行监测和分析，采取措施稳定负载运行，减小负载波动对电压互感器的影响。
6. 加强质量管理加强对电压互感器制造过程的质量管理，确保制造工艺的合理性和制造质量的稳定性，提高设备的可靠性和稳定性。
电磁式电压互感器常见故障及应对措施
电磁式电压互感器常见故障及应对措施摘要：本文通过对电磁式电压互感器常见故障进行归纳和分析，并总结出相应的应对措施，提出常见故障包括绝缘破损、差动运行异常、短路等问题，针对这些问题，通过采取如定期检查绝缘状况、加强接线紧固等措施进行处理。
分析表明，通过有效的应对措施，可以提高电磁式电压互感器的可靠性和稳定性，以保证电力系统的正常运行。
关键词：电压互感器；故障；应对措施；引言电磁式电压互感器作为电力系统中重要的测量设备，广泛应用于电能计量、保护和控制等领域。
然而，长期运行和外界环境的影响导致电压互感器出现各种故障，给电力系统带来安全隐患和负面影响。
因此，及时发现和处理电磁式电压互感器的故障是确保电力系统安全稳定运行的重要任务。
1电磁式电压互感器故障处理意义电磁式电压互感器在电力系统中扮演着重要的角色，用于测量高电压电网中的电压值，提供准确的电压信号供各种保护、控制和测量装置使用。
然而，由于长期使用、环境条件、设备老化等因素，电磁式电压互感器出现各种故障，如误差偏差、绝缘损坏、短路等。
因此，对电磁式电压互感器的故障处理具有重要的意义。
首先，电磁式电压互感器故障处理可以确保电网的稳定运行和电力系统的安全。
电压互感器是电力系统中测量电压的重要装置，如果互感器出现故障导致测量不准确或失效，会影响保护装置的动作准确性，进而对电网产生严重的安全隐患。
通过及时、准确地处理电压互感器的故障，可以保证电力系统的可靠运行，提高电网的稳定性和安全性。
其次，电磁式电压互感器故障处理有助于提高电能计量的准确性和公平性。
电能计量是电力交易和电力费用结算的基础，而电压互感器作为电能计量的重要组成部分，其准确性对于确保电能计量的公正、准确非常重要。
一旦电压互感器出现故障导致误差偏差，将会影响用户的用电计量结果，导致不公平和争议。
通过及时处理电压互感器的故障，可以保证电能计量的准确性，维护电力市场的公正性和稳定性。
再次，电磁式电压互感器故障处理还可以延长设备的使用寿命和降低维护成本。
电压互感器的常见故障及处理方法
电压互感器的常见故障及处理方法1.瓷套损坏：瓷套是电压互感器的重要部件之一，用于绝缘高压和低压之间的空气间隙。
长期使用和环境因素都会导致瓷套的老化、开裂或破损。
处理方法包括更换瓷套或进行绝缘处理。
2.绝缘损坏：电压互感器的绝缘部件包括绕组、瓷套和绝缘支撑，长期运行和电气因素会导致绝缘性能下降。
绝缘损坏可能导致电弧放电或局部放电，进而影响电压互感器的测量和保护功能。
处理方法包括清洁、干燥、绝缘处理或更换绝缘部件。
3.绕组故障：电压互感器的绕组是核心部件，负责将高压变换为低压。
绕组可能发生短路、开路或断线等故障，导致电压互感器输出异常或无输出。
处理方法包括修复绕组或更换绕组。
4.母线接触不良：电压互感器的母线与系统主要设备相连，负责传输电流和信号。
接触不良可能导致测量误差或信号丢失。
处理方法包括清洁接触面、调整接触压力或更换接触件。
5.绝缘油污染：电压互感器通常使用绝缘油进行绝缘和冷却，长期运行会导致绝缘油的污染和老化。
绝缘油污染可能导致介质强度下降、电弧放电等问题。
处理方法包括更换绝缘油、清洁油箱或进行绝缘油处理。
6.过载故障：电压互感器在运行过程中可能经历短时间的过载，如果超过了互感器的承载能力，可能导致绕组烧毁或绝缘损坏。
处理方法包括减少负载、增加互感器容量或进行绕组修复。
7.温度异常：电压互感器在运行过程中，温度异常可能是绕组故障、绝缘损坏等问题的表现。
处理方法包括检测温度传感器、绕组绝缘状态和冷却系统，并进行必要的维修和保养。
总之，电压互感器的常见故障包括瓷套损坏、绝缘损坏、绕组故障、母线接触不良、绝缘油污染、过载故障和温度异常等问题。
对于这些故障，我们可以采取相应的处理方法来修复和维护电压互感器，确保其正常运行和可靠性。
电压互感器回路断线故障现象原因分析和正确处理
电压互感器回路断线故障现象原因分析和正确处理一、断线故障现象1.输出信号异常：在断线故障发生后，电压互感器的输出信号将降为零或非理想的范围内。
2.测量系统失效：由于断线故障导致输入信号异常，整个测量系统将无法正常工作，无法提供准确的测量数据。
二、原因分析1.材料老化：电压互感器中的导线、电缆以及连接器都是使用电绝缘材料制成，经过长时间的使用，这些材料会逐渐老化，导致其性能下降。
2.机械磨损：电压互感器在使用过程中可能会受到机械振动、冲击等因素的影响，导致回路中的导线、电缆或连接器受损或脱落。
3.错误操作：当操作人员连接或连接电压互感器时，如果操作不当，例如过度拉伸导线或电缆、弯曲过度、插拔过度等，也可能导致回路断线故障。
4.环境因素：极端的环境条件，例如高温、低温、潮湿、腐蚀性气体等，可能引起电缆绝缘老化、导线氧化腐蚀等问题，从而引发回路断线故障。
三、正确处理方法1.定期维护检查：为了避免电压互感器回路断线故障的发生，需要定期检查电缆、导线和连接器的状态。
发现老化、损坏或脱落等情况时要及时更换或修复。
2.合理布线：在电压互感器安装时，要尽量避免电缆和导线的过度拉伸、弯曲和插拔等操作，确保连接牢固可靠。
3.选择合适的材料：在电压互感器回路的选择和使用过程中，要选择耐高温、耐腐蚀、导电性能好的材料，以提高电压互感器的工作稳定性和可靠性。
4.保护措施：在极端环境下，应采取相应的保护措施，例如使用防腐蚀涂层、加装绝缘罩等，以防止环境因素对电压互感器回路的损害。
综上所述，电压互感器回路断线故障是一种常见的故障现象，通常是由于材料老化、机械磨损、错误操作或环境因素等原因引起的。
为了正确处理这种故障，需要定期检查和维护电压互感器回路，合理布线，选择合适的材料，并采取相应的保护措施，以保证电压互感器的正常工作。
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中非常重要的设备，用于测量电压和互联电气设备。
由于长期工作环境和操作人员的使用不当，电压互感器经常会发生故障，导致电力系统运行不稳定。
对10kV电压互感器的运行故障原因进行分析，并提出改进措施，对于保障电力系统的稳定运行具有重要意义。
1. 环境因素影响10kV电压互感器通常安装在户外，受到天气、温度变化等自然环境的影响。
长期暴露在潮湿、高温或寒冷环境下，可能导致绝缘性能下降，引起故障。
2. 维护不及时由于10kV电压互感器长期运行在高压和高温环境下，需要定期进行维护和检修。
如果维护和检修不及时，可能会导致电压互感器内部部件老化、磨损，从而引起故障。
3. 操作人员使用不当操作人员在使用10kV电压互感器时，经常需要对设备进行操作和调试。
如果操作人员对设备操作不规范，可能会导致设备损坏或故障。
4. 设计和制造质量问题部分10kV电压互感器的设计和制造质量存在一定问题，可能会导致一些潜在的故障隐患，在长期运行后可能引发故障。
5. 长期负载运行10kV电压互感器通常需要长时间处于负载运行状态，加速了设备内部部件的老化，降低了设备的使用寿命，有可能导致故障。
二、改进措施1. 加强维护和检修定期对10kV电压互感器进行维护和检修，可以延长设备的使用寿命，减少故障的发生。
特别是对设备的绝缘性能进行定期检测和维护，保证其在长期高压运行下的安全可靠性。
2. 提高设备的耐久性针对10kV电压互感器长期处于负载运行的特点，可以通过改进材料和工艺，提高设备的耐久性，降低部件老化速度。
4. 加大对设备质量的把关在选购10kV电压互感器时，应加大对设备质量的把关，选择正规厂家的产品，确保设备的设计和制造质量。
5. 完善故障预警机制建立完善的故障预警机制，对10kV电压互感器的运行状态进行实时监测和分析，一旦发现异常情况及时进行处理，可以避免故障的发生。
电压互感器故障处理技巧
电压互感器故障处理技巧电压互感器作为电力系统中重要的测量设备，其正常运行对于保障电网的稳定和安全具有重要作用。
然而，由于长期运行以及外界因素等原因，电压互感器也存在着一定的故障风险。
本文将介绍一些常见的电压互感器故障处理技巧，并通过合适的格式进行论述。
一、常见故障类型1. 漏油故障：电压互感器内部填充着绝缘油，如果出现漏油现象会导致绝缘能力下降，进而影响其正常工作。
漏油通常是由于设备老化、绝缘变质或机械受损等原因引起的。
2. 绝缘失效：电压互感器的绝缘失效会导致设备失去测量功能，造成对电力系统监测的影响。
绝缘失效可能是由于绝缘材料老化、温度过高或电介质内部存在气泡等导致的。
3. 内部短路：内部短路会导致电压互感器输出异常，可能造成测量误差甚至设备烧毁。
内部短路常常是由于设备绝缘击穿、金属零部件接触不良等原因引起的。
二、故障处理技巧1. 漏油故障处理技巧当发现电压互感器存在漏油故障时，首先需要确定漏油的具体位置。
可以通过精确的观察或者油渍的检测来确定漏油的区域。
一旦确定漏油位置后，需要及时停机维修，更换漏油的绝缘部件，重新充注绝缘油。
在更换绝缘部件时，应注意清洗工作，确保绝缘材料的干净无油。
2. 绝缘失效处理技巧绝缘失效是较为严重的故障，需要及时检测和处理。
一旦发现绝缘失效现象，应立即停用该电压互感器，并进行彻底检查。
可以通过绝缘电阻测试、介质分析等方法来评估绝缘失效的程度。
如果绝缘失效较严重，建议更换互感器，避免对电网的影响。
如果绝缘失效仅为局部问题，可以考虑对绝缘材料进行修复或更换，但需确保修复后的绝缘质量符合标准要求。
3. 内部短路处理技巧内部短路是较为严重的故障，需要谨慎处理。
发现内部短路后，首先需要切断电源，确保人员的安全。
随后，对短路原因进行仔细分析，包括绝缘击穿、零部件磨损等情况。
根据具体原因，可以选择修复或更换故障部件。
修复中需要注意绝缘材料的选择、绝缘效果的检测以及设备的重新接线。
电压互感器二次电压异常
电压互感器二次电压异常电压互感器是电力系统中常用的一种电气设备，主要用于将高压电网中的电压信号转换成低压信号，以便于测量和保护。
然而，在使用电压互感器的过程中，有时会出现二次电压异常的情况，这会影响到电力系统的正常运行。
本文将从以下几个方面来分析电压互感器二次电压异常的原因和解决方法。
一、原因分析1.电压互感器内部故障：电压互感器内部的绕组或绝缘材料出现故障，导致二次电压异常。
2.电压互感器连接线路故障：电压互感器连接线路出现接触不良、短路等故障，也会导致二次电压异常。
3.电压互感器负载过大：当电压互感器的负载过大时，会导致二次电压下降，从而出现异常。
4.电压互感器接线方式不正确：电压互感器的接线方式不正确，也会导致二次电压异常。
二、解决方法1.检查电压互感器内部：如果电压互感器内部出现故障，需要对其进行检查和维修。
可以采用绝缘测试仪等设备对电压互感器进行测试，找出故障点并进行修复。
2.检查电压互感器连接线路：如果电压互感器连接线路出现故障，需要对其进行检查和维修。
可以采用万用表等设备对连接线路进行测试，找出故障点并进行修复。
3.减小电压互感器负载：如果电压互感器的负载过大，需要采取措施减小负载，如增加电压互感器的数量或调整电压互感器的位置等。
4.调整电压互感器接线方式：如果电压互感器的接线方式不正确，需要进行调整。
可以参考电压互感器的接线图，对接线方式进行调整。
综上所述，电压互感器二次电压异常的原因有很多，需要根据具体情况进行分析和解决。
在使用电压互感器的过程中，需要注意对其进行定期检查和维护，以确保其正常运行。
同时，也需要加强对电压互感器的管理和维护，提高其使用效率和安全性。
电压互感器常见故障及异常分析
Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 195【关键词】变电站 电压互感器 故障 维护1 引言电压互感器是由一、二次线圈、铁芯和绝缘材料组成的带铁芯的变压器。
作为一种电压变换装置，电压互感器的主要作用是电压变换和电压隔离。
可以将高压回路或低压回路的高电压转换为低电压（如100V ），为测量仪表和继电保护装置供电服务。
此外，电压互感器也可以从一次线路取电并给二次回路供电。
电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常重要的作用。
在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳定运行造成不良影响。
本文对电压互感器的常见故障及异常进行分析，并对电压互感器各类的处理进行讨论，并对电压互感器的日常维护进行论述。
2 电压互感器的常见故障及异常分析2.1 铁芯片间绝缘损坏互感器在长期运行中铁芯片间的绝缘不良、或长期运行在恶劣环境中如高温环境下，导致铁芯片间的绝缘老化，绝缘损坏后会导致电压互感器在运行过程中温度上升，如不及时发现处理甚至会引起火灾。
2.2 接地片与铁芯接触不良若电压互感器的螺丝没有拧紧、接地片没有插紧，互感器在长期的运行过程中会发生接地片与铁芯接触不良的现象，此时会导致电压互感器在运行中铁芯和油箱之间会有啪啪的放电声。
2.3 铁芯松动若电压互感器的铁芯片间发生松动、或未夹紧，会导致铁芯在运行中出现松动，使得电压互感器在运行中会有不正常的噪声及振动。
电压互感器常见故障及异常分析文/张海芳2.4 绕组匝间短路若电压互感器长期工作在过载状态下、或绝缘老化、或制造工艺不佳，使得电压互感器的绕组匝间发生短路，导致电压互感器的温度迅速上升，高压熔断器发生熔断同时有啪啪的放电声，此外，还使得二次侧电压表的指示忽高忽低，不稳定。
2.5 绕组断线若电压互感器的线路焊接不良、引出线不合格及机械强度不够，会导致绕组的引线发生断裂。
电压互感器及回路常见故障的原因及处理
电压互感器及回路常见故障的原因及处理一、前言电压互感器常见故障主要有回路断线、低压侧短路、高压或低压侧一相熔断器熔断、铁磁谐振等。
若不能及时发现和正确处理，均会造成设备损坏，甚至危及人身安全。
笔者结合在单位的实践和运行管理经验，就小型水电站电压互感器及其回路常见故障的原因分析和处理谈些粗浅看法。
二、电压互感器及其回路故障分析（一）升压站35KV电压互感器及其回路小型水电站升压站多为35KV电压等级，采用的是中线点不接地系统。
电压互感器用三个单相电压互感器接成YN，yn ，do接线。
接线图如图1所示。
图左边为一次接线，中间为二次开口三角接线（用作35KV单相接地检测），右边为二次接线（供测量保护用）。
常见故障1、一次侧高压熔断器熔断运行中表现为二次表计指示熔断相对地电压为零，其他相对地电压正常，一相和两相熔断时35KV单相接地发信号（三相熔断时不发信，这时的35KV单相接地信号为假信号，区别在于真正的35KV单相接地故障为接地相对地电压为零，非故障相对地电压升高为线电压）。
造成高压熔断器熔断的原因比较多，举例如下：①雷云的静电感应、雷击产生的电磁感应过电压。
小型水电站多在偏远山区，35KV输电线路都比较长，中性点又为不接地系统，如在某一地区（如较高山地）感应出的与雷云极性相反的大量电荷，或线路附近遭遇雷击在线路上产生的电磁感应过电压，在未达到线路避雷器动作电压前，由图1接线图可知，上述过电压都可由电压互感器一次侧线圈经过接地点与线路电容形成回路电流，超过高压熔断器额定电流就会使其熔断。
五元坑电站一、二级车间和坑口零级车间升压站多次电压互感器熔断器熔断都发生在雷雨期间。
②系统跳闸时，运行中的发电机有个甩负荷过程，会在发电机端产生过电压，在发电机跳开断路器之前是经过变压器和35KV线路相联系的，在未达到线路避雷器动作电压前，发电机端过电压的倍数也就是35KV线路过电压的倍数，在机组转速升高不多即频率没多大变化时，流过电压互感器的电流按此倍数升高，也容易造成高压熔断器熔断。
电压互感器常见故障及异常分析
理论探讨223作者简介：洪祥革（1968— ），男，汉族，辽宁灯塔人。
主要研究方向：智能变电站管理与维修。
110kV及以上电压互感器是变电站的重要设备，做好110kV 及以上电压互感器运行缺陷分析，对保障电网的安全稳定具有重要意义。
本文从不同方面总结分析110kV及以上电压互感器运行缺陷情况及其原因，并提出了电压互感器的运行检修策略及采购策略。
一、电压互感器的常见故障及异常分析（1）铁芯片间绝缘损坏。
互感器在长期运行中铁芯片间的绝缘不良、或长期运行在恶劣环境中如高温环境下，导致铁芯片间的绝缘老化，绝缘损坏后会导致电压互感器在运行过程中温度上升，如不及时发现处理甚至会引起火灾。
（2）电容器末端没有接地点或接触不良。
在实际情况中要是电容器的末屏没有接地点或者是存在接触不良的情况就会使得电容器的末端和地面之间形成一个电容，然后就会产生高压并出现放电情况。
这样的高压电辐射势必会损伤电子元件，无法保证设备基础作用的发挥。
如果电压太高的话还会出现电容爆炸，给企业带来巨大损失。
（3）铁芯松动。
若电压互感器的铁芯片间发生松动、或未夹紧，会导致铁芯在运行中出现松动，使得电压互感器在运行中会有不正常的噪声及振动。
（4）漏油问题。
当其设备出现漏油时，空气当中的湿气就会被吸入油箱，受到潮气的影响，整体功效就会降低，正常使用就会受到影响。
若是漏油情况比较严重，并且大大超出能承受的最大限度，那么势必就会降低油箱当中的油量，使原本沁入到油中的电容芯子出现浸油不完全的现象，严重的话还会出现脱油情况。
二、电压互感器的主要故障的处理（1）电压互感器回路断线的处理。
当电压互感器的回路发生断线时，首先应停用其所带的继电保护装置，确保其发生误动。
其次，分析回路断线的原因，如因二次回路发生故障，则应根据检测仪表的来测量设备的运行状态，此时不要改变设备的运行方式，避免误操作的发生。
进一步检查熔断器高压侧、低压侧有无发生熔断，如发生熔断，应立即进行更换，并进行原因分析，避免熔断的再次发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器常见故障及异常分析
電压互感器作为电力系统中重要的电气设备，为电压测量、继电保护和自动控制提供电压数据。
电容式电压互感器因其特有优点在变电站中得到了广泛使用。
本文阐述了220kV电容式电压互感器常见故障及处理，并提出安全运行的防范措施和相关的运维建议。
标签：电容式电压互感器;故障;异常分析
引言
近年来，电网系统在网运行的变压器因外部短路故障导致的恶性事故屡有发生，电压互感器作为一种电压转换装置，在保障变电站的安全稳定运行中承担着非常重要的作用。
在长期的运行中，电压互感器容易发生故障，对电力系统的安全稳定运行造成不良影响。
本文对电压互感器的常见故障及异常进行分析，并对电压互感器各类的处理进行讨论，并对电压互感器的日常维护进行论述。
1电压互感器的常见故障及异常分析
1.1末屏N端不可靠接地
某变电站，电容式电压互感器发出异常放电噪声，检测到放电痕迹。
经全面分析检查发现一相二次接线盒末屏N端与接地端子连接处存在虚接，导致电压互感器末屏N端不可靠接地，N端与接地端子接触不良，N端可能存在最高10kV 电压。
此电压为悬浮电压，会对接地端子放电引起发热。
发生需接原因可能由于设备运行中震动导致压接线的螺栓慢慢变松虚接，也可能是厂家施工工艺不规范，质量控制把关不严，连接线外绝缘过长导致里面软铜线没有完全接触接线端子而虚接，且此类故障验收时不易发现。
1.2设备过热
在实际情况中该设备经常存在热量过大的现象。
一旦设备热量超出最大的承受范围，就会使得有关部件被烧毁，情况严重的话还会发生电阻爆炸。
这除了会影响到变电站的正常工作之外，还会造成巨大的经济损失。
通常设备过热的原因不外乎电阻过大，这是因为电阻是热量产生的根源。
1.3设备绝缘故障
该设备本身就具有半绝缘特性，但是在实际情况中因为其具体制作工艺不成熟，电容元件制作环境不够干燥，环境当中的水分子就极易进入到元件之中，并在缝隙当中不断运动，最后导致设备被高达220kV 的电压击穿，绝缘性降低，整个设备便无法正常安全稳定地运行。
1.4套管间放电闪络
互感器在长期运行中，套管如遇到突然施加的外力而导致被机械损伤，亦或有小动物进入套管，导致套管内污染严重，进而使得绝缘效果减弱。
这会引起套管间发生放电闪络，高压侧的熔断器发生熔断。
1.5电容绝缘部分被击穿
在220kV的电压互感器当中，其电压主要被其电容所承担，220kV 的高压就经常会击穿电容绝缘部分。
电容绝缘部分一旦被击穿，电容原本的降压功能就会丧失。
在选择互感器的时候最好使用电容质量比较强的产品，当下使用最广泛的就是有机合成绝缘油介质，它能在很大程度上提升电容的耐高压特性，并增大击穿难度。
除此以外，使用铝箔折边技术也能有效降低其设备制作时周边环境的场强，降低被击穿的几率。
2电压互感器的主要故障的处理
2.1电压互感器回路断线的处理
当电压互感器的回路发生断线时，首先应停用其所带的继电保护装置，确保其发生误动。
其次，分析回路断线的原因，如因二次回路发生故障，则应根据检测仪表来测量设备的运行状态，此时不要改变设备的运行方式，避免误操作的发生。
进一步检查熔断器高压侧、低压侧有无发生熔断，如发生熔断，应立即进行更换，并进行原因分析，避免熔断的再次发生。
最后检查二次回路电压的接点是否工作正常，有没有发生断线、松动的现象，切换回路有没有接触不良的现象，二次侧的自动空气开关是否脱扣。
2.2接地不良的解决措施
在平常的工作过程当中应该要将验收和排查力度进一步加强，确保其电容器末屏和地面接触良好，使设备能正常使用并发挥效用。
有关维修人员还应该要掌握各种电容接地方式，防止任何一种接地方式被遗漏，并在设备运行过程中仔细检查，严查各种安全隐患。
2.3加强电压互感器缺陷故障分析力度
加强对电压互感器缺陷故障分析力度，与厂家共同分析原因，为存量和新增设备提供对应措施，避免同类型缺陷故障频发。
2.4高、低压熔断器熔断的处理
电压互感器在长期工作中发生高、低压熔断器熔断时，首先应复归信号，检查是哪侧熔断器发生熔断。
若低压熔断器发生熔断，应立即更换。
若高压熔断器发生熔断，应拉开高压侧隔离开关并取下低压侧熔断器，实施验电、放电处理后，
更换高压熔断器。
在更换后，如若熔丝再次熔断，则应立即查明原因并进行处理。
2.5电容单元被击穿的解决措施
对于该问题最关键的就是要将日常预防工作落实到位。
具体来说就要在其运行的过程中将电压变化情况详细记录下来，以便于日后可以精准分析各种故障问题，并及时采取措施排除和解决。
除此以外，在实际操作的时候还可以给其设置一个保护装置，只要保护装置发出警告，便可以及时采取行动进行解决。
3.电压互感器日常巡检
为确保电压互感器的正常工作，应在对变电站的检查和维护时对电压互感器给予高度的重视。
首先，应检查互感器的标示牌是否完好，瓷瓶应保持清洁、完整，确保瓷瓶无损坏及裂纹，无放电痕迹及电晕声响。
其次，应检查电压互感器的压力指示是否正常，当压力低于0.4Mpa 时应及时调整，确保压力指示不能低于0.4Mpa。
注意听电压互感器的内部的声音是否正常，确保互感器内部无剧烈震动声和放电声，尤其在外部线路接地时，更应该对此认真检查。
认真检查高压侧的导线接头处的温度不能过高，以避免二次线缆及导线没有发生损伤及腐蚀。
同时对二次端子箱的密封性进行检查，确保其封闭良好，同时检查二次线圈的接地线是否稳固，确保没有松动和晃动，保证箱内的干燥和清洁。
结语
电压互感器在整个变电站之中发挥着重要作用，如果不能及时分析常见故障，并加强日常监管，会直接影响整个变电站的正常工作，给用户生活带来极大的不便，并给电力企业带来巨大的经济损失。
在解决和排除其常见故障的时候，最重要的是进一步强化监测与检查工作，引进或研发新技术，提高对电压互感器的检测效果，以实现安全运行。
确保其安全可靠运行需厂家在设计生产阶段、检修人员在基建验收消缺阶段、运维人员在日常运维中共同承担各自的重要职责。
参考文献
[1]刘胜军.突发短路造成220kV变压器损坏原因分析及处理[J].变压器，2013，50（12）：75-78.
[2]邢海瀛，刘少宇，马继先，等.变压器抗短路能力核算与治理[J].中国电力，2012，45（5）：25-29.
[3]赵志刚，李光范，李金忠，等.基于有限元法的大型电力变压器抗短路能力分析[J].高电压技术，2014，40（10）：3214-3220.
[4]李光范，王梦云，薛辰东，等.大型电力变压器抗短路能力的调查分析[J].电力设备，2000，1（1）：25-28.
[5] 范淑霞. 电容式电压互感器二次电压异常分析及处理[J]. 河北电力技术，2011，30（03）：26+51.
[6] 陈文大，曹小龙，曹小虎等. 两起电容式电压互感器故障的分析处理[J]. 电力电容器与无功补偿，2011，32（05）：68-72.
[7] 董腾垚，张弛，王成智等. 一例110 kV电容式电压互感器过热异常故障浅析[J].湖北电力，2017，41（09）：25-28.
[8] 张斌卫，曹喜生.35kV 及以下电压互感器运行中的常见故障分析及研究[J]. 电气传动自动化，2018，40（03）：62-66.
[9] 王龙，任思敏，王朵等.35kV 电压互感器常见故障分析及总结[J]. 机械工程与自动化，2018（02）：203-205.。
