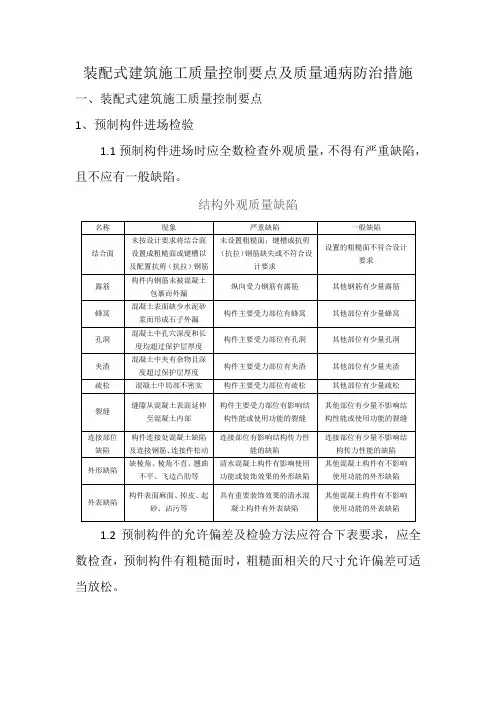

装配式建筑施工质量控制要点及防治措施

装配式建筑施工质量控制要点及质量通病防治措施

一、装配式建筑施工质量控制要点

1、预制构件进场检验

1.1预制构件进场时应全数检查外观质量，不得有严重缺陷，且不应有一般

缺陷。

结构外观质量缺陷

1.2预制构件的允许偏差及检验方法应符合下表要求，应全数检查，预制构

件有粗糙面时，粗糙面相关的尺寸允许偏差可适当放松。

预制构件尺寸允许偏差及检验方法

注：1l为构件最长边的长度（mm）；

2检查中心线、螺栓和孔道位置时，应沿纵横两个方向量测，并取其中偏差较大值。1.3预制构件进场检查合格后应构件上进行合格标识。

2、吊装精度控制与校核

2.1吊装质量的控制重点在于施工测量的精度控制方面。为达到构件整体拼装的严密性，避免因累计误差超过允许偏差值而使后续构件无法正常吊装就位等问题的出现，吊装前须对所有吊装控制线进行认真的复检，构件安装就位后须由项目部质检员会同监理工程师验收构件的安装精度。安装精度经验收签字

通过后方可进行下道工序施工。

2.2轴线、柱、墙定位边线及200mm或300mm控制线、结构1m线、建筑1m线、支撑定位点在放线完成后及时进行标识。现场吊装完成后及时依据下表结合中国建筑第七工程局有限公司下发的《工程实体质量实测实量标准》进

行检查，标识完整，实测上墙。

装配式结构构件位置和尺寸允许偏差及检验方法

3、墙板吊装施工

3.1吊装前对外墙分割线进行统筹分割，尽量将现浇结构的施工误差进行平

差，防止预制构件因误差累积而无法进行。

3.2吊装应依次铺开，不宜间隔吊装。

3.3吊装前，在楼面板上根据定位轴线放出预制墙体定位边线及200mm控

制线，检查竖向连接钢筋，针对偏位钢筋用钢套管进行矫正。

3.4吊装就位后应用靠尺核准墙体垂直度，调整斜向支撑，固定斜向支撑，

最后才可摘钩。

4、套筒灌浆施工

4.1拌制专用灌浆料应进行浆料流动性检测，留置试块，然后才可以进行灌

浆。

4.2一个阶段灌浆作业结束后，应立即清洗灌浆泵。

4.3灌浆泵内残留的灌浆料浆液如已超过30分钟（自制浆加水开始计算），

不得继续使用，应废弃。

4.4在预制墙板灌浆施工之前对操作人员进行培训，通过培训增强操作人员对灌浆质量重要性的意识，明确该操作行为的一次性，且不可逆的特点，从思想上重视其所从事的灌浆操作；另外，通过工作人员灌浆作业的模拟操作培训，规范灌浆作业操作流程，熟练掌握灌浆操作要领及其控制要点。

4.5现场存放灌浆料时需搭设专门的灌浆料储存仓库，要求该仓库防雨、通风，仓库内搭设放置灌浆料存放架（离地一定高度），使灌浆料处于干燥、阴

凉处。

4.6预制墙板与现浇结构结合部分表面应清理干净，不得有油污、浮灰、粘

贴物、木屑等杂物，构件周边封堵应严密，不漏浆。

5、叠合板吊装施工

5.1预制叠合板按照吊装计划按编号依次叠放。吊装顺序尽量依次铺开，不

宜间隔吊装。

5.2板底支撑不得大于2m，每根支撑之间高差不得大于2mm、标高差不得

大于3mm，悬挑板外端比内端支撑尽量调高2mm。

5.3在预制板吊装结束后，就可以分段进行管线预埋的施工，在满足设计管道流程基础上结合叠合板规格合理地规划线盒位置、管线走向，使其合理化，线盒需根据管网综合布置图预埋在预制板中，叠合层仅有8cm，叠合层中杜绝多层管线交错，最多只允许两根线管交叉在一起。

5.4叠合层混凝土浇捣结束后，应适时对上表面进行抹面、收光作业，作业分粗刮平、细抹面、精收光三个阶段完成。混凝土应及时洒水养护，使混凝土处于湿润状态，洒水次数不得少于4次/天，养护时间不得少于7天。

6、楼梯施工质量控制要点

6.1预制楼梯段安装时要校对标高，安装预制段时除校对标高外，还应校对预制段斜向长度，以避免预制楼梯段支座处接触不实或搭接长度不够而引起的

支承不良。

6.2严禁干摆浮搁。安装时应严格按设计要求安装楼梯与墙体连接件，安装

后及时对楼梯孔洞处进行灌浆封堵。

6.3安装休息板应注意标高及水平位置线的准确性。避免因抄平放线不准而

导致休息板面与踏步板面接槎不齐。

二、质量通病及防治措施

1、预制构件龄期达不到要求就安装，造成个别构件安装后出现质量问题。

防治措施:预制构件在安装前，预制构件的混凝土强度应符合设计要求。当

设计无具体要求时，混凝土同条件立方体抗压强度不宜小于混凝土强度等级值

的75%。

2、安装精度差，墙板、挂板轴线偏位，墙板与墙板缝隙及相邻高差大、墙

板与现浇结构错缝等。

防治措施:

2.1编制针对性安装方案，做好技术交底和人员教育培；

2.2装配式结构施工前，宜选择有代表性的单元或构件进行试安装，根据试

安装结果及时调整完善施工方案，确定施工工艺及工序；

2.3安装施工前应按工序要求检查核对已施工完成结构部分的质量，测量放

线后，做好安装定位标志；

2.4强化预制构件吊装校核与调整:预制墙板、预制柱等竖向构件安装后应对安装位置、安装标高、垂直度、累计垂直度进行校核与调整:预制叠合类构件、预制梁等横向构件安装后应对安装位置、安装标高进行校核与调整;相邻预制板类构件，应对相邻预制构件平整度、高差、拼缝尺寸进行校核与调整;预制装饰类构件应对装饰面的完整性进行校核与调整；

2.5强化安装过程质量控制与验收，提高安装精度。

3、叠合楼板及钢筋深入梁、墙尺寸不符合要求；叠合楼板之间缝处理不好，

造成后期开裂；叠合楼板安装后楼板产生小裂缝。

防治措施:

3.1叠合楼板的预制板的板端与支座(梁或剪力墙)搁置长度不应少于

15mm；

3.2板端支座处，预制板内的纵向受力钢筋宜从板端伸出并锚入支座梁或墙的现浇混凝土层中，在支座内锚固长度不应小于5d且宜伸过支座中心线。单
