曹操古建手把手教你制作安装斗拱教程

合集下载

斗拱制作、安装

斗拱制作1 工艺流程确定分件尺寸及做法放大样制作样板加工规格料依样板划线分件制作试装摆验捆绑存放成品运输制定整体安装顺序安装位置抄平找方定位裁销拉线安装2 操作工艺2。

1 根据设计要求确定各分件的尺寸及做法，如无明确要求,按明式做法确定。

2.2 确定分件尺寸及细部做法本方案斗拱（铺作）中升、斗类及横向拱类构件尺寸、做法均为设计图纸中所标的尺寸，按明代铺作的做法施工.2。

3 放大样2。

3。

1 根据设计图纸及传统明代做法尺寸、在木板上按1:1足尺画出斗拱各构件的侧立面及各类拱子的正立面图，画出刻口、袖卯的平面详图并详细标注细部尺寸，角科斗拱需画出每层平面，以详细标明角科各构件的位置、尺寸、叠合关系及头、尾两端的组合。

2.3。

2 画好后的大样，应随时遮盖,妥善保管,不得毁损.以备在制安施工时随时对照检验.2。

3.3 大样画好后，应及时清相关技术负责人员检查验收.2.4 制作样板2.4。

1 用三合板、五合板依照大样把斗拱各构件的外形套画出来，制作成型并依画线要求刻出口子。

2.4.2 在样板上写明构件名称、尺寸、数量。

2。

4。

3 制作好的样板应妥善保管，分类存放。

2。

5 加工规格料2。

5。

1 根据构件的尺寸、数量加工规格木料。

配料要求平直方正、尺寸准确，各种指标符合国家标准的规定。

2.5.2 各类规格料的加工其数量及长短应留出适当余量。

2。

5.3 加工好的规格料要求分类码放待用。

2。

6 依样板画线2.6。

1 样板贴附于规格料大面，用画签沿样板外轮廓在规格料上准确画线，随后用方尺将线过到规格料的另一面，同样随样板准确画出外轮廓线。

2.6。

2 画线宜使用墨线，用方尺过线必须将方尺尺墩贴附于规格料两个平直方正的“好面”，以保证线头交圈，榫卯相交的线，应交错出头，以备查验。

2.6.3 画好线的构件分类码放,不得混杂存放。

2。

7 分件制作2。

7。

1 平凿依线剔凿销子卯眼，卯眼垂直方正，深浅一致。

2。

7。

2 曲折面锯解加工后必须用净铇净光，加工面直顺方正,平滑光洁.2。

仿古建筑砼预制组装斗拱施工工法

仿古建筑砼预制组装斗拱施工工法、适用范围本工法适用于现代仿古建筑钢筋砼结构设计的斗拱分项工程。

2、材料与设备2.1标号425或以上的普通硅酸盐水泥。

2.2 C30细石砼。

2.3红松木板材用于制作预制模板。

2.4隔离剂（一般市场上可购买脱模剂粉剂）2.5设备和临时设施2.5.1两台型号为Ф40微型插入式振动器。

2.5.2活动工棚，用于遮阳、避雨、防冻。

2.5.3一块50m2左右的简易水泥场地。

3、工艺流程与操作要点3.1工艺流程按设计图纸尺寸面拆解图翻三夹板实样模按实样模及拆分图对木模工技术交底制木模绑孔钢筋焊接预埋件固定模板夹具浇筑C30细石砼隔天拆模养护组装焊接安装抹腻子油漆。

3.2操作要点3.2.1按图纸设计的几何尺寸（详见图1），画出合理拆解样图（详见图2、3、4、5），特别要注意按不同科目斗拱的受力方向和结构特点以及在同一水平标高范围内进行拆分。

同时又要周密考虑各科目斗拱拆分合理、分布均匀，并且易组合，节点焊接方便，拆分兵单件易制模、易拆模、钢筋的入模、砼的浇筑、保证质量和美观效果，这是斗拱预制拆分的原则。

3.2.2按拆分的施工大样图纸，制作三夹板（或其它薄板）实样模，再将实样模组合，复核设计图纸要求的各科斗拱的几何尺寸，无误后正式下料制作木模。

3.2.3按拆分施工图和实样模对木模工进行技术交底，制模时认真检查分部零件的几何尺寸，确保做到模板易组合拆模，重复使用，节约工程成本。

验收模板按铸造木模要求进行验收，制好模即涂隔离剂，并在拐弯顶面外，打排气眼。

其作用是：在振捣砼时，砼内空气能顺利排出，增加砼密实度和表面光滑度。

3.2.4按图纸设计要求进行下料配筋，钢筋制作严格按实样模板制作绑扎，成型后将节点部位予埋件与钢筋焊接，（予埋铁平在小于构件平面四边各15mm，预埋铁厚度6mm，组装各科整攒斗焊接完后，即对焊接凹15mm处用高标号砂浆抹平抹光。

）3.2.5将绑扎好的钢筋笼与木模壳组合，并采用专用夹具，夹牢较正好，特别注意予埋铁位置正确，表面外露，并将所有角科、柱头科、平身科、丁头科斗拱依次编为A、B、C、D，每编号按模板块数多少，自上而下编为A1、A2、A3或B1、B2、B3，用大红漆写在每块模板的明显外。

六种简单的宋式斗拱做法

六种简单的宋式斗拱做法
看懂了吗！立面连接的是梁，而不是栱头，在稍微复杂一点点的就是把头绞项造，这个和枓口跳差不多，就是把华栱头换成耍头，其余的都一样的，这个就不解释了，如图所示，懂不？
这几个比较简单，继续说一点复杂的，四铺作外插昂，这个开始我就显示组装的步骤了，
这个是外插昂，在华栱的下面有华头子，上面有榫卯口，学名就做昂栓，宽4-5分，厚2分，还是很大的一个榫卯的，所以完全能支撑这个昂嘴的，只是我没有画出来而已，昂做最下端的角和栌枓的底持平，外出挑53分，一栌枓中线其计
算，之泥道栱外皮相交，自己算，图
这样就做完了，最外面的俩栱永远是令栱，清式的厢栱就是由令栱变化而来的，至于为什么叫做四铺作，我也没有闹明白，我一直感觉应该是三铺作的，只是书中这么叫，谁能告诉我，个人感觉应该叫三铺作外插昂，好，下一个四铺作里外并一抄卷头壁内用重栱，其实和这个外插昂很像的，就是吧昂去点，换成华栱头，如图所示，我
就不步骤显示了，看懂了吗？
同样的感觉，我还是感觉书中错了，应该是三铺作里外并一栱卷头壁内用重栱，今天直接说了六种斗拱的做法，虽然比较简单，内容还是挺多的，
今天到这里吧!。

古建筑斗拱的做法

最近我闲来无事，开始研究中国传统古建筑，苦于坐在办公室不能有太多时间去实地考察测量，只能通过网络和书籍对古建筑做电子模型。

也就通过这些模型让大家了解一下，也算是自己最近学习的一些收获吧~谈到古建筑不得不先谈的是斗拱，我个人表示真的很喜欢斗拱，外观上看起来真的超级好看，，结构与建筑的完美结合，似乎每一块都是那么的完美，当然不是所有的建筑都有斗拱，很多的民居上面檐口直接搭在额枋上的，那就先从斗拱说起吧！斗拱的发展来看，塘宋元明清，斗拱的发展是由大而小，由简而繁，雄壮到纤巧，个人的观点还是喜欢雄壮的，但最好研究是清朝的，那就从清朝的说起吧！而我也是从清朝的《工程做法》和梁思成的《清式营造则例》开始的！提前说一点，在尺寸上面的，在清朝不像现在说那个东西长宽多少mm，在建筑上是以斗口为基本单位的，文中的几斗指的多长多宽，不是那个古代计量粮食的斗，鄙人比较懒，在以下的模型中是以斗口100mm做的，因为这样比较好计算，据说实际建筑的斗口宽度多数为80mm，当然建筑不同他的斗口宽度也不同，普遍来说大体量的建筑，他的檐口出挑比较多，斗口也就比较大，所以将来看我的图中的尺寸标注多少mm，你们应该除以100，以几斗口来做计算记忆。

在斗拱中按斗拱的为主不同可分为平身科，柱头科，角科，在两个柱子中间的斗拱为平身科，下面有柱子地方时柱头科，角科顾名思义就是在角上的斗拱，平身科最简单，其次为柱头科，角科的构造最复杂，斗拱又有多种形式，有单翘品字斗拱，五踩重翘品子斗拱，七踩三翘品字斗拱，九踩四翘品字斗拱，单昂斗拱，单翘单昂斗拱，单翘重昂斗拱，重翘重昂斗拱等很多种，现在就从最简单的平身科说起吧！在平身科中，构件有多种，由下往上说起，额枋，平板枋，坐斗，翘，正心瓜栱，十八斗，昂，耍头，槽升子，正心万栱，外拽瓜栱，外拽万栱，正枋，三才升，外拽枋，挑檐枋，挑檐桁，等等吧，当然不是所有的斗拱都有这些构件，还是一件一件构件说起吧！看外形都能看懂，图中的平身科应为额枋，额枋有两种，为大额枋和小额枋，在清式营造则例尺寸表中，大额枋高6.6斗口，厚5.4斗口，小额枋，高4.8斗口，后4斗口，下回继续，开始工作，上次说到了额枋的大小，本人暂时用的小额枋，具体大额枋小额枋的不同用处将来在做分析，额枋的上面是平板枋，在梁思成的《清式营造则例》83页各件权衡尺寸表（以后简称尺寸表）中记载平板枋高2斗口，厚3.5斗口（如图所示），文中所说的厚应理解为剖面的宽度，额枋和平板枋的长度则为一间宽，即两个柱子的宽度，（古代两个柱子之间的距离则为一间，）额枋和平板枋架在柱子纸上，平板枋上面为放斗拱的地方，说到这里刚刚说到斗拱的做法，平板枋上面紧挨着的为坐斗，在《尺寸表》中记载长3宽3高2，然后根据图版7等个人绘制了他的四视图，和书中略有不同，在坐斗的中间加了一个0..2斗的卯在平板枋上面有一个榫，在梁思成注的清式营造则例中没有画出来斗拱之间的板的凹槽和榫卯，由于鄙人所写的为普及版，上3d的图，如图所示，榫卯在这里连接，作为固定坐斗的一个点，坐斗这样就弄好了，在往上应该放正心瓜栱，为了帮助大家记忆，我在这里罗嗦两句，正心顾名思义就是在正中间，栱有多种，瓜栱万栱和相栱，分别由不同的尺寸，瓜可以理解为倭瓜，倭瓜大家都知道比较短小粗，这里就是比较短小的意思，将来还有瓜柱等，意思就是比较短的意思，万栱就比较长了，厢栱居中，比瓜栱长比万栱短，按不同的位置又单才瓜栱好单才万栱，更准确的叫法可分为外拽瓜栱外拽万栱，里拽瓜栱，里拽万栱，这里说明一点，厢栱没有里外拽之分，厢栱总是安装在最上层翘昂最外和最里端上，好的回来还是继续说正心瓜栱，在《尺寸表》中记载长6.2，宽1.25，高2斗口，但是鄙人结合书中及别处资料画出了他的尺寸图，略有不同，如果有人也看了清式应在则例，和鄙人意见不同可以商讨，这是目前鄙人认为应该这么做，如有纰漏，勿喷，必改，鄙人水平太低，如有纰漏妄加理解吧！接着继续，为什么正心瓜栱做的比较短而且做到1.24斗，鄙人以为在这里它承受了比较大的剪力，木材的抗剪力相对比较差，大家折木棍时可以感受到，越长了就会承受越多的剪力和弯矩，所以做的像倭瓜一样，又短又粗，还是上3d图吧！估计一些人对三视图有点费力，没有特别强的空间感。

中国古建筑三维图解之斗拱（角科）5

中国古建筑三维图解之斗拱（角科）5上一回我们装好了第四层的山面、檐面件，这回开始我们拿进这层的斜面件——斜二昂。

和前边拿进的三层斜头昂相比，斜二昂的前后十八斗不是单独安装的，是和斜二昂做成一体的。

把它翻转过来，看看下面什么样，给个视角。

斜二昂下面三个X形的下开槽，扣住同层檐面和山面的昂带把臂厢拱、搭交闹昂带单才瓜拱、昂带正心枋。

斜头昂装好后，我们拿进斗栓，把昂带正心枋、昂带把臂厢拱、搭交闹昂带单才万拱昂头部分十八斗共六件，昂带把臂厢拱、撘交闹昂带单材万拱另一端的三才升共四件，一起装好。

昂和拱的三才升、十八斗有点区别，再给个视角。

三才升安放到位，重昂角科斗拱的第四层就算装好了。

接着要把相邻的平身科、柱头科斗拱的第四层安装到位。

到这我再给两个视图，因为到这开始，角科相邻的斗拱开始有干涉，按规矩做的标准斗拱件在装配时有些需要根据相邻位置做点形状上的改变。

下图是四层最后安装斜二昂相邻平身科斗拱四层后面的单才瓜拱和三才升的做法，干涉的部位切掉。

为了看得清楚点，我再把斜二昂抬起来点，给个斜下视点，见下图。

给个四层装好后的俯视图。

再来个仰视图结束四层的装配。

这回就到这，下回从第五层开说。

来点题外话，细心的读者可能发现，在这两期的博文截图中，色彩细节和以前的有些不统一，就是在同一张图里，相同的斗拱件色彩也有不同。

原因是在比较短的时间内，进行了两次软件升级，尤其是2013版，软件在色彩和材质方面变化比较大，有些用早期版本做的模型在特性的继承上还有一些问题，要想改成统一的色彩，模型改动的工作量太大了；另外本人刚适应了2012版本，做了一期博文马上就换上2013版，还在更新适应中，旧模型、新软件和人还得磨合，往后的博文可能还是出得慢点，请朋友们见谅。

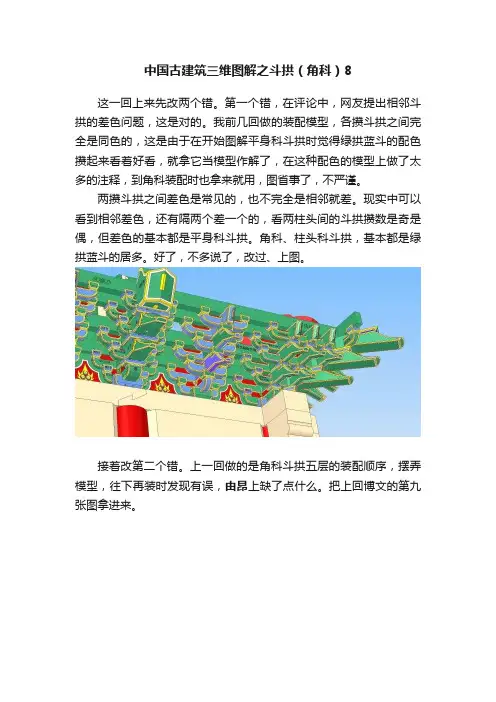

中国古建筑三维图解之斗拱（角科）8

中国古建筑三维图解之斗拱（角科）8这一回上来先改两个错。

第一个错，在评论中，网友提出相邻斗拱的差色问题，这是对的。

我前几回做的装配模型，各攒斗拱之间完全是同色的，这是由于在开始图解平身科斗拱时觉得绿拱蓝斗的配色攒起来看着好看，就拿它当模型作解了，在这种配色的模型上做了太多的注释，到角科装配时也拿来就用，图省事了，不严谨。

两攒斗拱之间差色是常见的，也不完全是相邻就差。

现实中可以看到相邻差色，还有隔两个差一个的，看两柱头间的斗拱攒数是奇是偶，但差色的基本都是平身科斗拱。

角科、柱头科斗拱，基本都是绿拱蓝斗的居多。

好了，不多说了，改过、上图。

接着改第二个错。

上一回做的是角科斗拱五层的装配顺序，摆弄模型，往下再装时发现有误，由昂上缺了点什么。

把上回博文的第九张图拿进来。

由于由昂后边少开了个斜槽，相邻的斗拱件没地装了，下图已改过。

并换上了差色的斗拱组件。

这回的装配我们就从这开始吧，拿进的第一个件是檐面平身科斗拱的里拽厢拱。

第二个拿进山面平身科斗拱的里拽厢拱。

这是两个锯掉一半的拱件，一正一反，放在平身科斗拱蚂蚱头后边的三才升上，斜插进由昂的凹槽。

也有书中把这两个拱件算在角科上的，在这我把它算在平身科里边，只是和角科的由昂有榫卯配合，下步它还要有和平身科斗拱的撑木头有个配合。

好，给个正投影看看，刚刚装上的这个件已经是第六层了，角科的由昂是跨两层的，第六层装配的全是和角科结合的相邻件。

拿进檐面柱头科斗拱的里拽厢拱，这个件被锯掉的部分比上一步拿进的平身科的同名件更多，锯口和桃尖梁上的凹槽插配合。

拿进山面柱头科的里拽厢拱。

装好柱头科斗拱的两个里拽厢拱后，拿进檐面、山面的里拽枋，这两个里拽枋，斜面一头靠在角科由昂的侧面，直面靠在柱头科桃尖梁的侧面，落在平身科斗拱单才万拱的三才升上。

装好里拽枋，拿进檐面、山面的正心枋。

这两个正心枋，斜面一边靠在角科的由昂一侧，直面的一边顺柱头科桃尖梁的侧开槽滑下，落在第五层的正心枋上。

装好正心枋，拿进山面、檐面的外拽厢拱。

9 斗拱制作与安装工程

9 斗拱制作与安装工程9 . 1 昂翘斗拱制作与安装, . 1 . 1 施工准备9 . 1 . 1 . 1 技术准备( 1 ）通过熟悉图纸及设计交底，详细了解建筑物的功能做法、构造特点、设计意图及有无特殊的使用要求。

( 2 ）熟悉昂翘斗拱各分件的扣搭、安装顺序，头、尾组合，熟悉昂翘斗棋每层的构件组成。

( 3 ）核实图纸上昂翘斗拱各部位的斗口尺寸，如攒挡、拽架尺寸、构件长、宽、厚是否与传统权衡尺寸一致，避免误操作。

( 4 ）核实个别部位的特殊做法，如构件是否减做、连做等。

( 5 ）核实做法的年代要求，熟悉不同年代的不同做法。

9 . 1 . 1 . 2 材料要求( 1 ）昂翘斗棋用材一般采用天然生长的优质红、白松风干材为制作原材料，根据斗棋各分件对材质的不同要求，其用材的标准应符合表9 . 1 . 1 . 2 的规定。

( 2 ）昂翘斗棋柱头科、角科坐斗用材宜使用硬杂类木材，如柏木、桦木、柞木等。

( 3 ）昂翘斗棋昂嘴等处构件用材，可根据实际情况粘（拼）结，但必须用木螺钉固定，并将钉帽卧进木材中，表面用同树种、同纹理木材嵌实补平。

、云昂翘斗拱构件用材标准表表9 . 1 . 1 . 2( 4 ）昂翘斗拱制作用胶的各项指标必须符合国家有关规范标准。

9 . 1 . 1 . 3 主要机具( I ）电动工具类：圆盘锯、带锯、曲线锯、平刨、压刨、手提刨、磨光机。

( 2 ）手工工具类：直线锯、曲线锯、手推平刨、手推净刨、647曲线刨、扁铲、平凿、圆凿、刻刀、木锉、斧子、钉锤、砂纸、红、黑铅笔、墨斗、画签、线坠、水平尺、盒尺、方尺、角尺、活动角尺、尺板、工具袋。

9 . L 1 . 4 作业条件( 1 ）昂翘斗棋在制作与安装前必须保证施工人员具有一定水平的施工技能；具备读识图纸的能力，并有一定数量比例的古建技师及高级技工掌线、带班。

( 2 ）进行制作工序的场地必须具备防火安全功能，同时遮风挡雨、光线良好、通风宽敞，并有尺度适中的工作台及防雨通风的存放场所。

框架组合结构大型仿古木作斗拱制作与安装施工工法(2)

框架组合结构大型仿古木作斗拱制作与安装施工工法框架组合结构大型仿古木作斗拱制作与安装施工工法一、前言框架组合结构大型仿古木作斗拱制作与安装施工工法是一种用于仿古建筑木结构的施工方法，能够实现复杂仿古木作斗拱的制作和安装。

该工法以其独特的工艺原理和施工方法，迅速在仿古建筑领域得到了广泛应用。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法具有以下特点：1. 结构强度高：通过结合不同尺寸和形状的木材，形成刚性框架结构，使得斗拱具有较高的承载能力和稳定性。

2. 模块化设计：该工法采用模块化的设计思路，可以根据实际需求进行组合和调整，适应不同尺寸和形状的斗拱需求。

3. 美观耐用：仿古木作斗拱采用优质木材制作，工艺精湛，具有很好的美观效果和耐久性。

4. 施工效率高：该工法采用预制构件和模板，简化了施工过程，提高了施工效率。

三、适应范围该工法适用于仿古建筑中大型木作斗拱的制作和安装，例如古建筑、园林景观、文化遗产保护等。

可根据需要调整斗拱的尺寸和形状，满足不同项目的需求。

四、工艺原理该工法使用木材作为主要材料，通过榫卯结构和钢筋加固保证斗拱的稳定性。

具体工艺原理如下：1. 设计：根据工程要求进行斗拱的形状、尺寸和数量设计。

2. 制作：根据设计方案，选择合适的木材和构件进行制作，并进行防腐处理。

3. 预制构件：通过在车间内制作好的木构件和模板进行预制。

4. 安装：将预制好的构件和模板运输到施工现场，按照施工图纸进行安装，并进行加固和调整。

5. 后处理：完成斗拱的安装后，进行木构件的抛光和保护处理。

五、施工工艺施工工艺分为以下几个阶段：1. 准备工作：包括施工现场的准备、机具设备的准备、材料的准备等。

2. 预制构件制作：在车间内制作斗拱的木构件和模板，进行加工和防腐处理。

3. 运输与安装：将预制好的构件和模板运输到施工现场，在施工图纸指导下进行安装。

斗拱的制作方法

斗拱的制作方法1. 简介斗拱是一种古代建筑中常见的装饰元素，它通常用于门洞或窗户上方，具有美观和结构支撑的作用。

本文将介绍斗拱的制作方法，包括材料准备、工具使用和具体步骤等内容。

2. 材料准备制作斗拱所需的基本材料包括： - 木材：选择高质量的硬木，如橡木、胡桃木等。

- 胶水：选择适用于木材的胶水，可以提高斗拱的稳固性。

- 钉子和螺丝钉：用于固定斗拱的木材。

- 涂料：根据喜好选择适合的涂料，可以是木材本色或是其他颜色。

3. 工具使用制作斗拱过程中需要使用的工具有：- 手锯：用于锯断木材。

- 电动锯：可选，用于提高工作效率。

- 钳子：用于夹紧木材。

- 锉刀：用于修整木材的边缘。

- 刷子：用于涂抹胶水和涂料。

4. 制作步骤步骤1：准备工作首先，根据实际需要确定斗拱的尺寸和形状。

然后，按照尺寸要求切割所需的木材，并确保木材的边缘平整和光滑。

步骤2：制作斗拱的框架•将木材按照斗拱的形状连接起来，可以使用胶水和钉子固定。

•在连接处使用夹子或钳子将木材压紧，以确保连接牢固。

•框架的上部可以根据实际需要进行修整，使其呈现出所需的斗拱形状。

步骤3：加强斗拱的稳固性•在斗拱框架的关键部位使用螺丝钉进行加固，以提高斗拱的稳定性。

•可以在斗拱的两侧和顶部加入适当的木材支撑，增加结构的支撑性能。

步骤4：修整斗拱的边缘•使用锉刀对斗拱的边缘进行修整，使其光滑且符合设计要求。

步骤5：涂装斗拱•使用刷子将胶水均匀地涂抹在斗拱的表面上，以增加斗拱的稳固性。

•在干燥之后，使用刷子涂装斗拱的表面，可以根据喜好选择适合的涂料。

步骤6：安装斗拱•根据需要，在门洞或窗户上方准确测量斗拱的位置，使用螺丝或其他固定装置将斗拱安装在相应的位置。

5. 注意事项•在制作斗拱的过程中，注意安全使用工具，避免伤害。

•选择合适的木材和涂料，以确保斗拱的质量和美观度。

•在涂装斗拱前，确保胶水已经完全干燥，避免造成涂料不牢固。

以上就是制作斗拱的基本步骤和注意事项，希望能对您有所帮助。

图解七踩重昂角科斗拱在单檐廡殿中的装配3

图解七踩重昂角科斗拱在单檐廡殿中的装配3 接上回，拿进第三层的最后一个拱件——斜头昂。

给两个视角，我们看看它的结构形状。

斜头昂前面的昂嘴明昂与清昂形状相似，明清样式的变化不大。

斜头昂的后面形状为菊花头。

为了看着方便，我还得把斜头昂翻过来看看底面。

看上图，斜头昂的底面开槽位X型。

我们再来看下图，与之相配的三层檐面、山面的拱件搭交后，正好在斜面俯视也呈X形。

再给一张把斜头昂在俯视状况下的翻转图，也许会更清楚显示X 槽的互配合。

斜头昂安装到位后压住、扣住这层山面、檐面的四个拱件。

现在我们把斗栓和销子安上。

斗栓和销子装好后，先拿进一左一右两个槽升子。

这两个槽升子装在山面、檐面的昂带正心万拱和拱挡板接触的一端，见下图。

山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱昂头一端装十八斗。

山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱十八斗就位后，拿进搭交闹昂带单才瓜拱两端要安装的三才升。

装好搭交闹昂带单才瓜拱两端装三才升后，拿进这层最后一个斗
件——斜头昂十八斗。

斜头昂十八斗就位，角科的这层就装好了。

我们再把其它相邻的平身科、柱头科斗拱第三层的件装上，就为第四层的安装做好了准备，由于这层的图已经不少了，第四层的安装我就留下回再说吧。

再上两张图，多几个视角欣赏一下这层斗拱的装配好的形状，让朋友们印象深点，毕竟没有多少人能亲历这个过程。

好，到此为止，下回再说。

中国古建筑三维图解之斗拱（角科）9

中国古建筑三维图解之斗拱（角科）9上回完成了五层的装配，这回装第六层及以上。

我们还是从里往外装，拿进来的第一个件是斗拱附件檐面的井口枋。

再拿进山面的井口枋。

这两个井口枋在角科上相互搭交，一端搭在角科的由昂上，另一端顺柱头科桃尖梁的侧开槽滑下，坐在里拽厢拱的三才升上；同时，平身科斗拱的撑木头和里拽厢拱、三才升也挑着井口枋。

我想井口枋的这个名称一定是工匠们在装配中取的，不管以前叫什么，匠人们装到这个位置时，一定看着像井口，才起的这个俗名，再上两张图，看看像不像。

第三个拿进的件是角科的斗拱件—斜桁椀。

在前面的装配中，由于压制关系，斜面件往往是最后出现，斜桁椀不压制这层的檐面、山面斗拱件，在这层就先现身了。

斜桁椀坐在由昂上，后尾靠住山面、颜面的井口枋出头，本层再出场的枋件都将和它是卡靠关系。

装好斜桁椀后，拿进山面、檐面的里拽枋。

这层角科上的这两个里拽枋，一头靠住斜桁椀，一头靠住桃尖梁，坐在五层的里拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进山面、檐面的正心枋。

两个正心枋同样斜面一头靠住斜桁椀，直面一头顺桃尖梁的侧直槽滑下，落在五层的正心枋上，压制平身科的撑木头。

正心枋装好后，拿进这层的最后的枋件——外拽枋，装法同样是直面一头顺桃尖梁的侧直槽滑下，落在五层的外拽枋上，压制平身科的撑木头。

外拽枋装好后，拿进平身科斗拱的桁椀。

平身科桁椀的三个下开槽分别与外拽枋、正心枋、里拽枋相配，后燕尾榫与井口枋的燕尾槽相配，落在平身科的撑木头上，扣住这层的四个枋件。

再往下装，就先不按层了，从里往外，好装好说。

拿进檐面的正心桁，正心桁落在正心枋上，角科的斜桁椀、平身科的桁椀、柱头科的桃尖梁同时承托着正心桁。

拿进山面的正心桁，一端和檐面的同名件榫卯撘交，落在山面的正心枋上。

装好山面、檐面的正心桁，拿进檐面的挑檐桁。

檐面挑檐桁落在挑檐枋上，靠在角科斜桁椀和柱头科的桁椀前面圆弧上，在没有和山面的挑檐桁榫卯撘交前只有桃尖梁限位。

拿进山面的挑檐桁。

曹操古建手把手教你制作安装斗拱教程

曹操古建教你如何制作安装斗拱一、斗拱制作要点：1、斗拱纵横构建十字搭交节点部分都要刻十字卯口，按山面压檐面原则扣搭相交。

角科斗拱三交构件的节点卯口，也可按单体建筑的面宽进深方位，采用斜构件压纵横构件，纵横构件按进深面宽的原则扣搭相交。

斗拱纵横构件十字相交。

卯口处都应有包掩（俗称“袖”）包掩尺寸为0.1斗口。

2、斗拱各层构件水平迭落时，须凭暗销固定。

每两层构件迭合，至少有两个固定的暗销。

3、坐斗，十八斗、三才升等件与其他构件迭落时，也要凭暗销固定。

每个斗（或升）栽销子一个。

二、斗拱制作：1、首先要放实样、套样板。

放实样是按设计尺寸在三合板上画出1：1足尺寸大样，然后分别将坐斗、翘、昂、耍头，撑头木及桁碗、瓜、万、厢拱、十八斗、三才升等，逐个套出样板，作为斗拱单件画线制作的依据。

2、按样板在加工好的规格料上画线并进行制作。

样板要忠实反映每个构件构件的每个部位，榫卯的尺寸、形状、大小、深浅，以保证成批制作出来的构件能顺利地、严实地按构造要求组装在一起。

3、斗拱按样板画好线以后，即可进行制作，制作必须严格按线，锯解剔凿都不能走线。

卯口内避要求平整方正，以保顺利地进行安装。

大冶市是全国有名的古建之乡，而曹操古建是大冶有名的斗拱制作商。

三、斗拱的安装1、为保证斗拱组装顺利，在正式安装之前要进行“草验”即：试装。

如果榫卯结合不严，要进行修理，使之符合榫卯结合的质量要求。

2、试装好的斗拱要一攒一攒地打上记号，用绳临时捆起来，防止其他斗拱混杂。

3、正式安装时，将组装好的斗拱成攒地抵运安装现场，摆在对应位置。

各间的平身科、柱头科、角科斗拱都运齐之后，即可进行安装。

4、斗拱安装，要以幢号为单位，平身科、柱头科、角科斗拱一起逐层进行。

先安装第一层大斗，以及与大斗有关的垫拱板，然后再按照山面压檐面的构件组合规律逐层安装。

安装时注意，草验过的斗拱拆开后要按原来的组合顺序重新组装，不要调换构件的位置。

5、安装斗拱每层都要挂线，保证各攒、各层构件平、齐，有毛病的要及时进行修理。

中国古建筑三维图解之斗拱（柱头科）3

中国古建筑三维图解之斗拱（柱头科）3
这回上来先改前篇搏文的两个错：一是在博文的最后，把第五层说成了第四层，现已改过，请先前收藏了博文的朋友注意；二是在上回装配时，着急忙慌的把两攒柱头科斗拱全搁上去了，还把桃尖梁就了位。

现在这回要装外拽枋和里拽枋了，一看褶子了。

里、外拽枋应按山面压延面规矩先安，由桃尖梁上两个0.2斗口深的凹槽扣住二枋，现两头顶上了。

见下图：
没办法，重来吧，拿开一个桃尖梁就够了。

把两个五层的斗拱附件——里、外拽枋靠一边桃尖梁凹槽安放到位，再将这个桃尖梁就位就齐啦！好改完了。

接下来拿进七踩重昂柱头科斗拱第五层檐面正中的斗拱附件-正心枋，从下图可以看出：顺槽下滑就位就好了。

第五层还差几个斗件，它们是：前后单才万拱和外拽相瓜两端的三才升。

六个三才升安装到位后，七踩重昂柱头科斗拱第五层就算完成了，既然是关联装配，再把平身科斗拱的第五层也装好，过程就不演示了。

为了看着方便，在另一柱头科斗拱旁在加一攒平身科斗拱(要全加上影响机器的速度，简化了）。

从第五层往上，七踩重昂柱头科斗拱将只有檐面件的安装，我们数着点，看桃尖梁要跨越几层相邻件。

第六层首先拿进三个斗拱附件：正心枋、外拽枋和里拽枋，下滑到位。

第六层拿进第四个斗拱附件是挑檐枋，装在第五层的外拽相拱之上。

挑檐枋两端滑入桃尖梁的凹槽，一侧的燕尾槽和几攒平身科撑木头的银锭榫相配。

最后，第六层还要拿进两个小玩意，一个是三才升，一个是锯短出插榫的里拽相拱，用斗拴连接好后，插入桃尖梁的预留槽内。

再装上平身科斗拱的同层斗拱件后，第六层完成。

斗拱制作的具体实施步骤

斗拱制作的具体实施步骤介绍斗拱是中国古代建筑中常见的一种石制构件，主要用于拱券的支撑和传递力量。

斗拱的制作涉及多个步骤，包括材料准备、切割加工、拼接与调整等。

本文将详细介绍斗拱制作的具体实施步骤。

步骤一：材料准备•选择合适的石材：斗拱通常采用花岗岩或大理石等坚硬的石材制作。

选择石材时要考虑其质地、颜色和坚硬度等因素。

•测量和备料：根据设计要求，测量需要制作的斗拱的尺寸，然后进行备料，即根据测量结果裁切和准备好合适尺寸的石块。

步骤二：切割加工•使用切割工具：根据设计要求和备料准备好的石块，采用石材切割机或其他适当的切割工具进行切割，将石块切割成需要的形状和尺寸。

•精细加工：根据设计图纸的要求，使用石材雕刻工具对斗拱进行精细加工。

这一步骤需要工匠有较高的技术和经验。

步骤三：拼接与调整•斗拱拼接：将切割好的石块按照设计要求进行拼接，注意拼接的牢固度和准确性。

通常使用石膏、水泥或其他粘合剂将石块连接在一起。

•调整平整度：使用水平仪或其他测量工具对斗拱进行检测和调整，保证斗拱的平整度和垂直度。

•调整形状与尺寸：根据设计要求，对斗拱的形状和尺寸进行调整，以达到设计效果。

步骤四：表面处理•打磨和抛光：对斗拱的表面进行打磨和抛光，使其光滑和有光泽。

这一步骤可以通过使用砂纸、砂轮或其他打磨工具来实现。

•清洁和修补：清洁斗拱表面的灰尘和污渍，并对可能存在的石块缺陷进行修补，以保证斗拱的美观和完整性。

步骤五：安装与调试•安装斗拱：根据建筑设计和斗拱的位置要求，安装斗拱。

通常会使用专业工具和吊车等设备进行斗拱的安装。

•检查和调试：安装完毕后，进行斗拱的检查和调试工作。

检查斗拱的垂直度、平整度和稳定性等指标，并进行必要的调整和修正。

结论斗拱制作是一项需要高度技术和经验的工作，涉及的步骤包括材料准备、切割加工、拼接与调整、表面处理以及安装与调试等。

只有经过认真的准备和精细的加工，才能制作出美观、稳定和具有传统特色的斗拱。

同时，斗拱的制作过程也需要注意安全和环保，合理使用石材材料，尽量减少浪费和污染。

古建筑宋式斗拱构造及制作安装技术要求

古建筑宋式斗拱构造及制作安装技术要求《古建筑宋式斗拱构造及制作安装：一场传统工艺的奇妙之旅》说起古建筑中的宋式斗拱，这可真是一个超级有趣又相当复杂的事儿。

斗拱呢，就像是古建筑里一群特别有秩序、又充满个性的小卫士。

从构造上说，它是由各种小部件组成的神奇组合。

斗，顾名思义，就像一个个小斗子，稳稳地坐在那儿。

它的形状规整又精致，那可是有棱有角，但又不失圆润和谐。

而拱呢，像一道道弯弯的小彩虹，不过不是那种绚烂色彩的彩虹，而是木色古韵的“彩虹”，它们相互穿插、交叠。

这些部件之间的连接，就像是在玩一场超级精密的拼图游戏，但这个拼图的每一块都要有超高的手艺才能打造出来。

制作的时候，那可真是考验人的细致功夫。

首先选材就很严苛，木材得是那种质地良好、纹理清晰的，就像选拔士兵，必须是身强体壮的一样。

木匠师傅们就像魔法师，拿着各种工具在木头上精雕细琢。

他们一凿一斧下去，都充满了节奏感，就像在演奏一场独特的木工交响曲。

比如说做拱的弧度，那可不是随便弯一下就行的，多一分少一分都会被同行一眼看穿。

而且每一个部件的尺寸都要像数学公式计算出来那么精确，稍微差一点点，斗拱组装的时候就会像调皮的孩子不听话，怎么都装不整齐。

安装的时候就更绝了。

那就是一场饱含仪式感的操作。

工匠们要像搭建积木那样小心翼翼，但是这个“积木”可比重力星球上的高楼大厦还难搭。

因为它不仅仅是把部件堆上去，还得考虑到力学原理。

斗拱是要在古建筑里起到支撑屋顶的重任啊，就像大力士顶天立地一样。

它需要把屋顶的重量传向柱子，均匀分担。

如果安装不好，这座古建筑就可能变成摇摇欲坠的危房，那可就糟透了，就像一个精心打扮的美女被毁掉了妆容一般。

对于我们这些热爱古建筑的人来说，宋式斗拱就是古代建筑智慧的结晶。

它虽然复杂，却是那些工匠师傅们用心血浇灌出来的花朵。

每次看到古建筑上精美的斗拱，就仿佛看到了那个时代的能工巧匠们在埋头苦干、精心雕琢。

而且这中间还藏着古人对建筑美学和实用力学的天才理解。

古建泡沫斗拱安装方法

古建泡沫斗拱安装方法古建泡沫斗拱是一种古代建筑中常见的结构形式，它以泡沫石为材料，通过特定的安装方法搭建起来。

本文将介绍古建泡沫斗拱的安装方法，以及一些注意事项。

安装古建泡沫斗拱的第一步是准备工作。

需要先测量安装场地的尺寸和形状，确保泡沫石能够完全适应场地。

然后，清理场地，确保表面平整，并清除所有杂物和障碍物。

接下来，将泡沫石按照设计要求进行切割。

根据斗拱的形状和尺寸，使用锯子或其他适当的工具将泡沫石切割成需要的形状。

确保切割的边缘平整光滑，以便后续的安装。

在进行安装之前，需要先将泡沫石进行处理。

首先，用水清洗泡沫石的表面，去除灰尘和污垢。

然后，用水刷或喷枪将泡沫石的表面涂上一层底漆，以增强其粘附性能。

安装古建泡沫斗拱时，可以使用专用的胶水或泡沫石砂浆。

将胶水或砂浆均匀地涂抹在泡沫石的背面，然后将其粘贴在预先清理和处理的场地上。

确保泡沫石与场地紧密贴合，并采取适当的支撑措施，以防止其移动或倾斜。

在安装过程中，需要注意斗拱之间的间距和对齐。

使用水平仪和量具来确保斗拱之间的水平度和垂直度。

同时，注意斗拱的相互对齐和整体的美观效果。

安装完成后，需要进行固定和加固。

可以使用专用的固定件或夹具将泡沫石固定在场地上，以增强其稳定性和牢固性。

同时，可以在泡沫石的接缝处填充砂浆或胶水，以增加斗拱的强度和耐久性。

进行斗拱的表面处理和装饰。

可以使用石膏、涂料或其他适当的装饰材料来修饰斗拱的表面，以增加其美观效果和保护作用。

同时，可以根据需要进行一些其他的装饰和细节处理，使古建泡沫斗拱更加完美。

总结起来，安装古建泡沫斗拱需要经过准备工作、切割泡沫石、处理泡沫石、粘贴泡沫石、固定加固、表面处理和装饰等步骤。

在整个安装过程中，需要注意尺寸和形状的准确性、粘贴和固定的牢固性、对齐和水平度的准确性，以及最终的装饰效果。

通过正确的安装方法和注意事项，可以实现古建泡沫斗拱的稳定、美观和耐久。

成品斗拱安装固定方法

成品斗拱安装固定方法**《成品斗拱安装固定方法》**嘿，朋友！今天我要跟你唠唠成品斗拱安装固定的独家秘籍，这可是个技术活，但别怕，跟着我，保准你能轻松拿下！首先，咱们得把工具和材料准备齐全，这就好比战士上战场，枪和子弹可不能少。

你得有扳手、螺丝刀、水平仪、膨胀螺丝，还有那最重要的成品斗拱。

可别像我上次似的，工具没带齐，临时跑了好几趟五金店，累得我像只狗！第一步，找准安装位置。

这就像给新娘子找个最漂亮的站位一样重要。

你得用水平仪好好测量一下，确保位置是水平的。

要是歪了斜了，那这斗拱装出来就跟喝醉了酒似的，难看死啦！想象一下，要是故宫的斗拱装歪了，那不成笑话了嘛！第二步，把成品斗拱先比划比划，看看是不是跟预留的位置严丝合缝。

这时候你得瞪大眼睛，像侦探找线索一样仔细。

要是尺寸不对，那可就麻烦啦。

我有一次就没注意，结果斗拱大了一点点，愣是又花了好长时间打磨修改，差点没把我气吐血！第三步，开始固定啦！拿起膨胀螺丝，用电钻打孔，然后把螺丝拧进去。

这一步可得稳准狠，就像投篮一样，一气呵成。

螺丝要拧紧，别松松垮垮的，不然这斗拱指不定哪天就掉下来砸到你的头。

第四步，再次检查。

看看斗拱安装得稳不稳，有没有晃动。

这时候你可以轻轻推一推，晃一晃，如果跟个不倒翁似的，那可不行，得重新加固。

在整个安装过程中，一定要有耐心，别毛毛躁躁的。

这斗拱安装好了，那可是家里的一大亮点，能让你的房子瞬间提升几个档次。

想象一下，亲朋好友来家里，看到这漂亮的斗拱，那羡慕的眼神，你心里得多美呀！还有啊，安装的时候注意安全，别磕着碰着了。

要是不小心受伤了，那可真是“赔了夫人又折兵”。

好啦，朋友，按照我这方法，一步一步来，成品斗拱安装固定绝对没问题。

赶紧动手试试吧，等你的好消息哟！。

宋式斗拱模型拼装方法

宋式斗拱模型拼装方法
宋式斗拱是中国传统建筑中的一种特殊形式，它是由多个斗拱组成的，具有美观、稳定的特点。

在建筑施工中，如何拼装宋式斗拱模型是一个非常重要的环节。

下面我们来介绍一下宋式斗拱模型的拼装方法。

我们需要准备好所需的材料和工具，包括木板、锯子、锤子、钉子、胶水等。

然后，根据设计图纸，将木板按照一定的尺寸和比例锯成相应的形状，包括斗拱的弧形和支撑结构。

接下来，我们需要将各个部件进行拼装。

首先，将斗拱的两端与支撑结构相连接，使用胶水和钉子将它们固定在一起。

然后，将斗拱的中间部分进行拼接，同样使用胶水和钉子将它们固定在一起。

最后，将整个宋式斗拱模型进行调整，使其稳定并符合设计要求。

需要注意的是，在拼装过程中，要保证每个部件的尺寸和比例都是准确的，以确保整个模型的美观和稳定性。

同时，要注意使用胶水和钉子的数量和位置，以确保每个部件都能够牢固地固定在一起。

拼装宋式斗拱模型需要一定的技巧和经验，但只要按照正确的方法进行操作，就能够制作出美观、稳定的模型。

希望以上介绍的拼装方法能够对大家有所帮助。

宋式斗拱模型拼装方法

宋式斗拱模型拼装方法
宋式斗拱模型是一种古代建筑模型,通常由木框架和装饰零件组成。

拼装宋式斗拱模型需要一个良好的心态,并需要一定的手眼协调能力。

下面是拼装宋式斗拱模型的步骤:
1. 了解宋式斗拱的结构。

宋式斗拱是中国古代建筑中的一种重要结构,通常由多个木构件组成。

拼装模型前,需要了解宋式斗拱的构造,包括木构件的大小、形状和连接方式。

2. 准备工具和材料。

拼装宋式斗拱模型需要使用锯子、刨子、钻子、螺丝刀等工具,还需要木屑、钢丝刷、砂纸等材料。

3. 按照宋式斗拱的构造图纸进行拼装。

将宋式斗拱模型拆分成多个部分,并按照构造图纸的顺序进行组装。

注意每个构件的大小和形状,以及连接方式。

4. 检查模型的组装情况。

拼装完成后,需要仔细检查模型的组装情况,确保每个部件的连接方式牢固。

如果发现拼接不当或连接问题,需要重新组装。

5. 装饰模型。

在模型表面刷上油漆或涂上木粉,以保护模型并增加其美观性。

拼装宋式斗拱模型需要耐心和细心,并且需要了解宋式斗拱的构造图纸。

如果遇到困难,可以咨询专业人士或参考相关资料。
