水准仪使用说明书
数字水准仪DNA03简易操作使用说明书

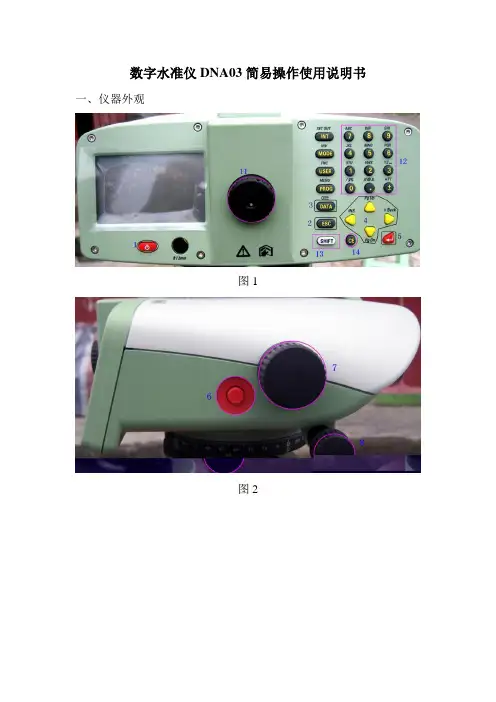

数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
南方电子水准仪DL-202说明书V1.5
1 各部件名称与功能
仪器部件名称
7
8பைடு நூலகம்
操作键及其功能
键符
键名
功能
POW/MEAS
MENU DIST ↑↓ →← ENT ESC 0～9
－
.
电源开关/测量 键
菜单键 测距键 选择键 数字移动键 确认键
退出键
数字键 标尺倒置
模式 背光灯开关
小数点键
仪器开关机和用来进行测量 开机：仪器待机时轻按一下； 关机：按约二秒 左右； 在其他显示模式下，按此键可以回到主菜单。 在测量状态下按此键测量并显示距离。 翻页菜单屏幕或数据显示屏幕。 查询数据时的左右翻页或输入状态时左右选择。 用来确认模式参数或输入显示的数据 用来退出菜单模式或任一设置模式，也可作输入 数据时的后退清除键。 用来输入数字 用来进行倒置标尺输入，并应预先在测量参数 下，将倒置标尺模式设置为‘使用’。 打开或关闭背光灯 数据输入时输入小数点
从仪器箱内小心取出仪器并安置到三脚架头上 1.将三脚架中心螺旋对准仪器底座上的中心，然后旋紧脚架上的中心螺旋直到将仪 器固定在三架头上。 2.如果需要用水平度盘测定角度或设定一条线，则须用垂球将仪器精确地对中。 3.利用三个脚螺旋使圆水准器气泡居中，即置平仪器，若使用球头三脚架，则应先 轻轻松开脚架中心螺旋，然后将仪器围绕三脚架头顶部转动使圆水准器泡居中， 当气泡位于圈内即可旋紧脚架上的固定螺母。 安置仪器在给定点上(对中)
4
目录
引言……………………………………………………………………………………(1) 一般操作注意事项……………………………………………………………………(2) 安全使用注意事项……………………………………………………………………(3) 用户……………………………………………………………………………………(4) 例外责任声明…………………………………………………………………………(4) 目录……………………………………………………………………………………(5) 1 各部件名称与功能…………………………………………………………………(7)
索佳B20 B30 B40自动安排水准仪使用说明书
索佳计量器具型式批准证书编号：2016L120-44执行产品标准：GB/T10156-2009 水准仪B20/B30/B40自动安平水准仪 使用说明书这是日本测量仪器制造厂商协会的标志。
测量仪器索佳B20/B30/B40自动安平水准仪使用说明书感谢您购买索佳B20/B30/B40自动安排水准仪。
●使用本产品之前，请仔细阅读本说明书。
●检查仪器包含的所有设备。
“8. 标准配置”●本说明书的内容可能会未经告示而改变。
●本说明书的插图为B20的图形。
●为便于阅读，说明书中部分插图进行了简化处理。
●仪器的技术指标和外观随时可能改变而有别于本说明书。
恕不另行通知，敬请谅解。
目录1.安全操作注意事项 (1)2.注意事项 (5)3. B20/B30/B40特点 (7)4.仪器部件名称 (8)5.测量准备 (9)5.1仪器设置 (9)5.2调焦和照准 (11)6.测量方法 (13)6.1高差测量 (13)6.2水平角测量 (15)6.3视距法距离测量 (16)7.检验和校正 (17)7.1圆水准器检验和校正 (17)7.2自动补偿器检验和校正 (19)7.3十字丝（视准轴）检验和校正 (20)8.标准配置 (22)9.可选配件 (24)10.技术指标 (27)1．安全操作注意事项为了确保仪器安全操作，避免造成人员身体伤害或财产损失，本说明书使用“警告”或“注意”来提示应遵循的条款。
在阅读本说明书主要内容之前，请首先弄清这些提示的含义。
提示含义警告忽视本提示而出现错误操作，可能会造成操作人员的重伤或死亡。
注意忽视本提示而出现错误操作，可能会造成操作人员的受伤或财产损失。
本符号用于需特别注意条款的提示，有关细节说明随符号给出。
本符号用于禁止条款的提示，有关细节说明随符号给出。
本符号用于必须执行条款的提示，有关细节说明随符号给出。
1一般情况警告禁止直接用望远镜观察太阳，以免造成眼睛失明。
禁止用望远镜观察经棱镜或其它反射目标反射的太阳光，以免损伤视力。
DZS3-1自动安平水准仪使用说明书
DZS3-1自动安平水准仪使用说明书一、用途及使用围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。
它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。
可在+45℃～25℃绝度围工作使用。
二、主要技术参数有尺寸1．性能指标每公里往返测高程偶然中误差………………≤±3mm2.望远镜成像…………………………………………………正像放大倍数 (30X)物镜有效孔径………………………………………45mm视场角………………………………………………1°视距乘常数 (100)视距加常数…………………………………………140 mm最短视距……………………………………………2M3.自动补偿器补偿围 (5)4.圆水准器角值………………………………………8‵/2mm5.仪器净重……………………………………………3.4kg6.仪器外形尺寸…………………………………280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。
光学系统如图1所示：望远镜为调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。
调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。
图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动围可通过限位螺钉进行调节。
补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。
补偿设有警机构。
望远镜视场（图2）左端的小窗为警告指示窗。
当仪器竖轴倾角在±5′以，（即补偿器正常有效工作围）时，警告指示窗全部呈绿色，当超越±5′时，窗一端将出现红色，这时应重新安置仪器。
当绿色窗口中亮线与三角缺口重合时（见图3A）,仪器处于铅垂状态，圆水准器气泡居中。
图2 图3A利用警告机构，可直观迅速地确定仪器的安平状态，进一步提高了工作效率。
AL132-C自动安平水准仪说明书
前言感谢您选购北京光学仪器厂制造的AL132-C自动安平水准仪。
它将成为您测量业务的忠实伙伴。
众所周知，自动安平水准仪的光学及机械各部分都非常精密，毫无疑问正确使用保管对您的利益而十分重要，因此，请您在使用之前，仔细阅读使用说明书的全部内容。
2005年12月9日目录一产品的用途及使用范围⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅1 二主要技术参数⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅1 三仪器主要结构特点⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅2 四仪器的使用方法⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅3 五仪器的校正⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅6 六仪器使用注意事项⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅7一、产品用途及使用范围：AL132-C自动安平水准仪主要用于国家二等水准测量，也可用于高精度的工程测量、地形测量及其它水准测量当中。
平板测微器采用直接读数形式，直读0.1mm，估读0.01mm。
可在-25°~+45°温度范围内使用。
二、主要技术参数每公里往返测高差中数的标准偏差±1mm望远镜正像放大倍数32X物镜通光孔径40mm视场角 1.5°视距乘常数100视距加常数0最短视距0.5m补偿器工作范围±15′安平精度±0.5″圆水准器角值8′/2mm平板测微器测量范围10mm平板测微器的最小格值0.1mm平板测微器的可估读值0.01mm三、仪器主要结构特点：望远镜为正像望远镜,利用阿贝棱镜组进行转向,调焦机构采用齿轮齿条和快慢调焦机构,望远镜各个有关部位采用橡胶圈密封,并冲氮气,使望远镜具有良好的防潮防水性能,防止仪器生霉生雾。
DL-07数字水准仪使用手册说明书
水 仪使用手册DL-07第一版，V1.9引 言感谢您购买DL07数字水准仪。
为了更好地使用仪器，请仔细阅读本使用手册并妥善保管以便日后查阅，使用前参阅标准配置以确认所有部件是否齐全,为了方便阅读，对部分插图做了简化处理。
1一般操作注意事项在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。
●避免条码尺面和每节标尺联接处被弄脏或损伤在标尺存放或运输时条码尺面和联接处可能会受到碰撞和损伤，如果条码被弄脏或损伤就难以精确读数和测量，因为仪器需要读出标尺的黑白条形码作为电信号，仪器的测量精度也会由此而降低，有时甚至无法进行测量。
●三脚架水准仪应尽量使用木制三脚架，使用金属三脚架可能会产生晃动，从而影响测量精度，三脚架每根腿上的螺旋必须切实固紧。
●三角基座如果基座安装不正确，测量精度可能受到影响，经常检查基座上的校正螺丝，基座上的中心固定螺旋要旋紧。
●装箱及防止仪器受震作为精密测量仪器，在运输过程中，应尽可能减小震动或冲击，剧烈震动可能导致测量功能受损，仪器装箱时，务必关闭电源并取下电池。
●小心搬动仪器搬动仪器时必须握住提手，且把仪器从三脚架上取下。
●避免仪器直接受到日晒雨淋或受潮长时间将仪器放置在高温(+50℃)环境下，会对仪器的使用产生不良的影响，不要将仪器的物镜对准太阳光，否则会损坏仪器内部的部件。
●避免温度突变仪器温度突变会导致测程缩短，当仪器从很热的汽车中搬出时，要让仪器逐渐适应周围的温度后方可使用。
●电池检查在作业前应确认电池剩余电量。
●条码标尺如果使用条码标尺，请带上手套。
2安全使用注意事项忽视以下提示可能会导致重伤、死亡●严禁将仪器靠近燃烧的气体、液体、易爆物使用，不要在煤矿、高粉尘场所使用该仪器，以免发生燃烧爆炸。
●严禁擅自拆卸或修理仪器，以免有火灾、电击或损坏物体的危险。
拆卸和修理只有本公司及其授权的代理商才能进行。
●严禁用望远镜直接观察太阳或经棱镜等反射物反射的阳光，以免对眼睛造成严重损坏。
天宝电子水准仪DINI 03使用说明书
显示器
2 或 TUV 3 或 WXYZ 4 或 GHI 5 或 JKL 6 或 MNO 7 8 或 ABC 9 或 DEF
第一功能 2 第二功能 TUV 第一功能 3 第二功能 WXYZ 第一功能 4 第二功能 GHI 第一功能 5 第二功能 JKL 第一功能 6 第二功能 MNO
Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保 养，采用以下步骤以使仪器达到最好的使用效果。
清洁
清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万 不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE 建议您使用抗静电镜头纸、 棉花块或者镜头刷来清洁仪器。
按 键确认或者 键选择项目
一些输入区域带有下拉菜单，可以对已有 菜单进行选择，用导航键向右可以显示下 拉菜单，向左可直接进行对项目选择
使用者可以在此区域输入数字和字母， 从键盘进行选择您要输入的数字或字母， 用 键进行切换，屏幕上方显示输入状 态。
一些输入区域带有复选框，使用 键进行 导航，激活复选框.按左箭头键进行选择不选择
右下角此符号显示下一步将要进行的工作
仪器开关机
开/关
符号
准备测量按
测量键
回车 = 按 键
储存= 按 键储存测量信息
接受= 按 接受
继续= 按 键继续
结束= 按 键结束测量
第二页= 按 键进入下一页
=按 向上向下选择信息
电池恰当充电对仪器操作十分重要，使用 开机，开机后几秒钟后仪器 准备测量，主菜单或者“仪器超过倾斜范围”将持续显示
自动安平水准仪 使用说明书
自动安平水准仪使用说明书广东科力达仪器有限公司目录1. 技术参数 (2)2. 外部结构 (3)3. 仪器使用方法 (4)3.1 仪器的安置和整平 (4)3.2 瞄准与调焦 (4)4．测量方法 (5)4.1 高差测量 (5)4.2 距离测量 (5)4.3 方位角测量 (6)5．仪器检校与调整 (6)5.1 圆水泡检校 (6)5.2 i角检校 (6)6．仪器维护保养 (8)装箱明细 (9)-1--2-2. 外部结构1）基座2）度盘3）目镜4）目镜罩5）物镜6）调焦手轮7）水平循环微动手轮8）脚螺丝手轮9）光学瞄准器10）水泡观察器11）圆水泡12）度盘指示牌-3-3. 仪器使用方法3.1 仪器安置和整平（1）将三角架调至人眼水平位置，固紧螺丝A。
（图1）（2）调整三角架大致水平后，将三角架固定在地面上。
（图2）（3）将仪器安置在架头上，用中心螺丝固紧。
（图3）（4）用三角架粗整平仪器，调整仪器脚螺丝手轮，使圆水准泡居中。
（图4）3.2 瞄准与调焦（1）用光学瞄准器瞄准标尺。
（2）旋转目镜手轮使分划板视距丝清晰。
（3）旋动调焦手轮（向前转动为调向无限远方向，向后转动为调向近距离方向）直到标尺成像清晰。
（4）旋转水平循环微动手轮，使标尺成像在视场中心。
-4-4．测量方法4.1 高差测量（1）安置仪器于标尺A、B中间。
（2）垂直安放标尺于A点，用中丝读数为a。
（3）垂直安放标尺于B点，用中丝读数为b。
（4）A、B两点高差值h为：h=a-b=1.735-1.224=0.511m（图5）4.2 距离测量（1）瞄准标尺，读取视距丝间距e，单位：厘米。
（2）仪器至标尺距离等同值e，单位：米。
图6、7示：视距丝长度l为32厘米，则仪器至标尺距离为32米-5-4.3 方位角测量（1）视距丝竖丝瞄准目标A，读取角度值α。
（2）转动望远镜瞄准目标B，读取角度值β。
（3）∠AOB=α-β(图8)5．仪器检校与调整5.1 圆水准泡校验（1）调整仪器脚螺丝手轮，使圆水准泡居中。
苏一光DSZ2水准仪说明书
一光DSZ2水准仪使用说明第一章一光DSZ2水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。
卓越的温度补偿性能精度1mm,放大倍率32倍规格：主要技术参数:每公里往返测量的标准偏差DSZ2: ± 1.5mm(普通标尺)± 1.0mm(铟钢标尺)放大倍率:24×最短视距:0.7m补偿工作围:± 14′补偿安平精度:±0.5″仪器重量:2kgDSZ2+FS1:≤±0.7mm望远镜:正像物镜口径:45mm放大率:32X视场(100m处):2.3m最短视距(离轴)1.6m乘常数:100加常数:0补偿器工作围:±14’补偿器安平精度:≤±0.3"补偿器安平时间:≤2s园水准泡角值:8’/2mm净重:2.5kg平板测微器FS1(选购)(带光学测微尺)FS1平板测微器主要技术参数:围:10mm最小格值:0.1mm读值:0.01mm生产厂家：产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。
DSZ2加FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。
主要特点： ·自动安平、 ·检查按钮·密封防尘、操作简便 ·结构紧凑、外形美观·可加配平测微器，可用于国家二级水准测量及精密沉降观测。
·卓越的温度补偿性能第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
苏一光DSZ2水准仪说明书
苏一光DSZ2水准仪使用说明第一章苏一光DSZ2水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。
卓越的温度补偿性能精度1mm,放大倍率32倍规格：主要技术参数:每公里往返测量的标准偏差DSZ2: ±(普通标尺)±(铟钢标尺)放大倍率:24×最短视距:补偿工作范围:±14′补偿安平精度:±″仪器重量:2kgDSZ2+FS1:≤±望远镜:正像物镜口径:45mm放大率:32X视场(100m处):最短视距(离轴)乘常数:100加常数:0补偿器工作范围:±14’补偿器安平精度:≤±"补偿器安平时间:≤2s园水准泡角值:8’/2mm净重:平板测微器FS1(选购)(带光学测微尺)FS1平板测微器主要技术参数:范围:10mm最小格值:读值:生产厂家：苏州产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。
DSZ2加FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。
主要特点： ·自动安平、 ·检查按钮·密封防尘、操作简便 ·结构紧凑、外形美观·可加配平测微器，可用于国家二级水准测量及精密沉降观测。
·卓越的温度补偿性能第二章 测量学基础实验指导水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到A B H a H b +=+ (2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。
数字水准仪DNA03简易操作使用说明书
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
天宝电子水准仪使用说明书
天宝电子水准仪使用说明书xx年xx月xx日•引言•设备介绍•使用方法目录•数据处理和输出•常见问题及解决方案•安全注意事项和维护保养•本说明书的其他参考信息01引言天宝电子水准仪是用于测量两点之间高程差或进行水准网施测、高程测量的仪器。
目的随着测绘技术的发展，电子水准仪已经成为现代测绘技术中不可或缺的测量仪器之一，其具有高精度、高效率、易操作等优点。
背景目的和背景使用范围本使用说明书适用于天宝电子水准仪的各项功能和使用方法，包括高程测量、水准网施测、数据存储、传输等。
使用者本使用说明书适用于具有一定测量基础和操作经验的测量人员和技术人员，同时也可供相关领域研究人员参考使用。
使用范围和使用者02设备介绍天宝电子水准仪是一种高精度的测量设备，用于测量地形、建筑和道路等工程中的高程变化。
它是一种集成了传感器、数据处理单元和显示单元的仪器，能够实现高精度的测量和数据记录。
设备概述设备特点和优势天宝电子水准仪采用了先进的测量技术，能够实现高精度的测量，测量精度可达±0.3mm。
高精度测量自动化程度高操作简单适应性强该仪器采用了自动化技术，能够实现自动测量、自动记录、自动计算和自动校准等功能。
天宝电子水准仪设计简洁大方，操作简单易懂，方便用户使用。
该仪器支持多种测量模式，可以适应不同的测量需求。
天宝电子水准仪的外观主要由传感器、数据处理单元和显示单元组成。
数据处理单元用于处理测量数据，计算出高程变化，并将结果显示在显示单元上。
显示单元用于显示测量结果、设置参数和操作菜单等。
此外，天宝电子水准仪还配备了多种功能键，方便用户进行操作和设置。
传感器部分包括支架、尺子、望远镜和感应器等部件，用于实现高精度测量。
设备外观和功能概述03使用方法确保设备充满电在使用天宝电子水准仪之前，需要检查设备是否充满电，以保证设备在使用过程中不会因电量不足而中断。
检查仪器配件打开包装盒，确认包含的配件是否齐全，如有缺失需及时联系商家或厂家。
DZS3-1自动安平水准仪使用说明书
DZS3-1自动安平水准仪使用说明书一、用途及使用范围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。
它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。
可在+45℃～25℃绝度范围内工作使用。
二、主要技术参数有尺寸1．性能指标每公里往返测高程偶然中误差………………≤±3mm2.望远镜成像…………………………………………………正像放大倍数 (30X)物镜有效孔径………………………………………45mm视场角………………………………………………1°视距乘常数 (100)视距加常数…………………………………………140 mm最短视距……………………………………………2M3.自动补偿器补偿范围 (5)4.圆水准器角值………………………………………8‵/2mm5.仪器净重……………………………………………3.4kg6.仪器外形尺寸…………………………………280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。
光学系统如图1所示：望远镜为内调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。
调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。
图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动范围可通过限位螺钉进行调节。
补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。
补偿设有警机构。
望远镜视场（图2）左端的小窗为警告指示窗。
当仪器竖轴倾角在±5′以内，（即补偿器正常有效工作范围内）时，警告指示窗全部呈绿色，当超越±5′时，窗内一端将出现红色，这时应重新安置仪器。
当绿色窗口中亮线与三角缺口重合时（见图3A）,仪器处于铅垂状态，圆水准器气泡居中。
DS3水准仪说明书
ISO9001质量体系认证企业钟光DS3水准仪系列DS3水准仪说明书南京大西洋仪器有限公司DS3水准仪说明书1、仪器的用途及精度DS3水准仪用于国家的三等水准测量，也适用于一般工程测量及大型机械的高程安装测量。
在遵守测量规范进行操作的条件下，本仪器才可保证每公里往返测量的偶然中差为±3.0毫米，系统中误差为±0.8毫米。
2、主要技术参数望远镜：放大率30倍物镜有效孔径42毫米视场角1°26′视距乘常数 100视距加常数 0最短视距≤2米水准器：管状水准器角值20″/2毫米圆形水准器角值 8′/2毫米外型及重量：仪器高度 145毫米仪器材净重 1.9公斤脚架（伸缩腿式）长度最短950毫米最长1550毫米脚架重量 3.5公斤3、仪器结构3.1DS3型水准仪望远镜物镜为二分离式，是内调焦式望远镜，调焦时转手轮2即可。
分化板座上不设十字丝校正螺丝。
在校正十字丝水平位置时，可用小起子松开望远镜筒3的后端部三个止头螺丝，即可旋转整个目镜座（与分化板连在一起），使之达到正确位置，然后旋紧止头螺丝。
望远镜视准轴的水平位置是借助于微倾机构和水准器来调整的。
工作时可旋转手轮1并放在镜管11中观察两个半个气泡的影像，使之达到重合为止，望远镜的制动和微动是用手轮6和7来控制的。
3.2DS3-D型度盘水准仪该仪器在DS3型水准仪托板和和三角座之间刻度盘一件，除保持原有DS3型水准仪各项技术标准外，还可用于一般建筑工程、农田水利等方位的测量。
最小格值： 2°估读数： 1°使用时将仪器整平照准后，用眼观测圆水准泡右下侧红色指标线，直接用手拨动度盘对零。
3.3DS3-Z型正像水准仪该仪器保持了DS3水准仪原有的性能与结构，添加阿贝屋脊棱镜而成正像。
仪器各部分名称如图一、图二所示。
3.4DS3-Z型水准仪该仪器同时具备DS3-D度盘水准仪和DS3-Z正像水准仪的结构与性能。
图二1、微倾手轮 8、脚螺旋2、调焦手轮 9、三角座压板3、望远镜筒 10、三角座底板4、目镜 11、放大静管5、物镜 12、管状水准器6、水平制动手轮 13、圆形水准器7、水平微动手轮 14、度盘15、圆水准器校正螺丝4、仪器的检查与校正仪器出厂前各项指标已按国家标准GB/1056-1997严格检验与校正，但仪器测量前仍必须对以下项目进行检查与校正4.1圆水准器的检验与校正旋转望远镜使其与二脚螺旋平行，旋转二脚螺旋使圆水泡居中，然后使望远镜转180°，视气泡是否仍然居中，若不居中，则偏差值的一半用脚螺旋调整，其余一半用圆水准器校正螺丝调整。
天宝电子水准仪DINI 03使用说明书
电池的精确电量可以在测量菜单下的 函数域\信息\中显示
电量低
如果电池用完，则信息显示电量低于 10％ 如果显示此信息，许多测量功能仍然可以继续，提示 此警告信息出现以后，应该尽快插入充满的电池，更换电池时要确定切断电源， 这样做避免丢失数据，如果没有及时更换电池，仪器将自动关机，当电池达到最 电量时不会丢失数据，
指示灯充电器指示灯显示充电过程电量绿色如果充电器与电源连接好则绿色电源灯闪烁如没有连接电源或电压不足则电源灯不闪烁警告灯红色充电器开启充电器开始监控单元的温度如果温度过高红灯闪烁如果周围环境温度过高红灯闪烁充电器停止充电如果周围温度不在指定范围内不要试图继续对电池进行充电连接黄色当电池插入充电器连接灯闪烁指示充电器识别电池将要对电池充电电池必须正好放入充电器的槽内否则接触灯不闪烁如果将电池正确插入充电器槽内接触灯仍不闪烁可能是充电电压低于56v如果出现此情形用12v电源供电大约5秒钟然后将电池放入槽内充电器对电池进行识别然后开始充电充电绿色将电池插入充电器槽内充电器开始识别然后就会对电池进行充电充电灯有三种模式指示电池充电情况如下
电量（绿色） 如果充电器与电源连接好则绿色电源灯闪烁，如没有连接电源或电压不足则电源灯不 闪烁 警告灯（红色） 充电器开启，充电器开始监控单元的温度，如果温度过高红灯闪烁 如果周围环境温度过高，红灯闪烁，充电器停止充电，如果周围温度不在指定范围内 不要试图继续对电池进行充电 连接(黄色)
当电池插入充电器，连接灯闪烁，指示充电器识别电池将要对电池充电 电池必须正好放入充电器的槽内，否则接触灯不闪烁 如果将电池正确插入充电器槽内，接触灯仍不闪烁，可能是充电电压低于 5.6V，如 果出现此情形，用 12V 电源供电大约 5 秒钟，然后将电池放入槽内，充电器对电池 进行识别然后开始充电
DS3水准仪说明书
ISO9001质量体系认证企业钟光DS3水准仪系列DS3水准仪说明书南京大西洋仪器有限公司DS3水准仪说明书1、仪器的用途及精度DS3水准仪用于国家的三等水准测量，也适用于一般工程测量及大型机械的高程安装测量。
在遵守测量规范进行操作的条件下，本仪器才可保证每公里往返测量的偶然中差为±3.0毫米，系统中误差为±0.8毫米。
2、主要技术参数望远镜：放大率30倍物镜有效孔径42毫米视场角1°26′视距乘常数 100视距加常数 0最短视距≤2米水准器：管状水准器角值20″/2毫米圆形水准器角值 8′/2毫米外型及重量：仪器高度 145毫米仪器材净重 1.9公斤脚架（伸缩腿式）长度最短950毫米最长1550毫米脚架重量 3.5公斤3、仪器结构3.1DS3型水准仪望远镜物镜为二分离式，是内调焦式望远镜，调焦时转手轮2即可。
分化板座上不设十字丝校正螺丝。
在校正十字丝水平位置时，可用小起子松开望远镜筒3的后端部三个止头螺丝，即可旋转整个目镜座（与分化板连在一起），使之达到正确位置，然后旋紧止头螺丝。
望远镜视准轴的水平位置是借助于微倾机构和水准器来调整的。
工作时可旋转手轮1并放在镜管11中观察两个半个气泡的影像，使之达到重合为止，望远镜的制动和微动是用手轮6和7来控制的。
3.2DS3-D型度盘水准仪该仪器在DS3型水准仪托板和和三角座之间刻度盘一件，除保持原有DS3型水准仪各项技术标准外，还可用于一般建筑工程、农田水利等方位的测量。
最小格值： 2°估读数： 1°使用时将仪器整平照准后，用眼观测圆水准泡右下侧红色指标线，直接用手拨动度盘对零。
3.3DS3-Z型正像水准仪该仪器保持了DS3水准仪原有的性能与结构，添加阿贝屋脊棱镜而成正像。
仪器各部分名称如图一、图二所示。
3.4DS3-Z型水准仪该仪器同时具备DS3-D度盘水准仪和DS3-Z正像水准仪的结构与性能。
图二1、微倾手轮 8、脚螺旋2、调焦手轮 9、三角座压板3、望远镜筒 10、三角座底板4、目镜 11、放大静管5、物镜 12、管状水准器6、水平制动手轮 13、圆形水准器7、水平微动手轮 14、度盘15、圆水准器校正螺丝4、仪器的检查与校正仪器出厂前各项指标已按国家标准GB/1056-1997严格检验与校正，但仪器测量前仍必须对以下项目进行检查与校正4.1圆水准器的检验与校正旋转望远镜使其与二脚螺旋平行，旋转二脚螺旋使圆水泡居中，然后使望远镜转180°，视气泡是否仍然居中，若不居中，则偏差值的一半用脚螺旋调整，其余一半用圆水准器校正螺丝调整。
