甲烷气体检测传感器模组

合集下载

红外甲烷(CH4)传感器模块

产品的结构与特点◆NDIR 红外测量原理◆单光源、双光束◆数字信号处理◆温度自动补偿◆4-20mA/0.4-2V 、UART 、Modbus多种信号输出可选◆进口元器件，性能稳定，波动小◆长寿命，可自动零点校准◆多点标定，量程范围内线性良好◆可按用户要求订制气体种类、量程及精度等级圣凯安科技研发、生产的NE-101系列高精度红外气体传感器是一款采用NDIR红外吸收检测原理的气体传感器模组。

该传感器采用国外进口光源、特殊结构的光学腔体和双通道探测器，实现空间双光路参比补偿，微处理器进行信号采集、处理和输出，线性误差优于满量程的±1%、零点漂移小，具有很好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，可进行温度补偿；同时具有4-20mA /0.4-2V、UART、Modbus （用户可选）输出；报警点可设置，能够简单、快速地与现有的监测和控制系统相连接，方便客户各种应用NDIR 红外气体检测模块NE-101NE Sensor检测气体SF6CO2CH4HC检测量程（其他量程请咨询技术人员）0-1000ppm0-2000ppm0-5000ppm0-5000ppm 0-1500ppm0-5000ppm0-1%VOL0-1%VOL 0-2000ppm0-1%VOL0-100LEL0-100LEL 0-3000ppm0-5%VOL0-10%VOL0-10%VOL分辨率1ppm;0.1%LEL(根据检测范围)进气方式管道式扩散式气体接口3mm(inner);5mm(outer)/气体流量0.2…0.5L/min(稳定)气室尺寸(L)76x(W)51x(H)22mm预热时间<2min;<30min(达到技术标准)运行电压9-36VDC输出波动0.5%FS输出信号4-20mA/0.4-2V、UART、Modbus（RTU、ASCLL、自定义）使用温度‐10℃—50℃温度对零点影响0.1%FS per℃存储温度‐20℃…60℃环境压力800hPa—1200hPa环境湿度0%…95%(rel.)响应时间<30s(@0.3l/min)<60s(@0.3l/min)检测下限2%FS重复性1%FS线性误差2%FS温度对满量程点影响0.2%FS per℃零点漂移1%FS/24h应用市场气体分析行业、工业过程控制、环境检测和发电厂、变电站进行气体浓度和气体泄漏检测报警安装说明该传感器安装定位孔间距64mm,孔径3mm接线插座间距2.54mm维修保养应注意的事项传感器应定期校准，建议不大于6个月，若开启自动校准长期运行则不需要校准；不要在粉尘密度大的环境长期使用传感器；请在传感器供电范围内使用传感器。

gjc4矿用低浓度甲烷传感器说明书

gjc4矿用低浓度甲烷传感器说明书标题：GJC4矿用低浓度甲烷传感器说明书引言GJC4矿用低浓度甲烷传感器是一种用于检测矿井、煤矿等工业场所中甲烷气体浓度的设备。

本说明书将介绍该传感器的工作原理、技术参数、安装方法和注意事项等内容，以帮助用户正确、安全地使用该传感器。

一、传感器概述GJC4矿用低浓度甲烷传感器是一种基于化学传感原理的气体检测设备，主要用于检测煤矿等工业场所中甲烷气体的浓度。

该传感器具有高精度、快速响应、稳定性好等特点，能够有效地预警和监测甲烷气体的存在。

二、工作原理GJC4矿用低浓度甲烷传感器采用半导体气敏电阻元件作为传感器的核心部件。

当周围环境中存在甲烷气体时，甲烷分子会与传感器表面的氧分子发生化学反应，导致电阻值的变化。

通过测量电阻值的变化，可以推算出甲烷气体的浓度。

三、技术参数1. 测量范围：0-100%LEL（Lower Explosive Limit，下爆炸限）2. 灵敏度：≤5%LEL3. 响应时间：≤10秒4. 工作电压：DC 24V5. 输出信号：4-20mA6. 工作温度：-20℃~50℃7. 防爆等级：Ex d I Mb四、安装方法1. 选择合适的安装位置：传感器应安装在可能存在甲烷泄漏的区域，避免阳光直射和强风吹拂。

2. 固定传感器：使用固定支架将传感器固定在墙壁或天花板上，确保传感器的稳定性和安全性。

3. 连接电源：将传感器与电源连接，并确保电压稳定。

4. 连接信号线：将传感器的4-20mA信号线连接到控制系统或报警器上，以实现实时监测和报警功能。

五、注意事项1. 传感器应定期进行校准，以确保测量结果的准确性和可靠性。

2. 避免传感器受到强烈的振动和冲击，以免影响传感器的正常工作。

3. 定期清洁传感器表面，避免灰尘和污物的积聚，影响传感器的灵敏度。

4. 安装和维护传感器时，应按照相关安全规范进行操作，确保人员安全。

结论GJC4矿用低浓度甲烷传感器是一种可靠、精确的甲烷气体检测设备，广泛应用于煤矿等工业场所。

KG9701低浓度甲烷传感器

KG9701A型低浓度甲烷传感器
KG9701型低浓度甲烷传感器
KG9701型低浓度甲烷传感器主要用于监测煤矿井下环境气体中的瓦斯浓度，是煤矿预防瓦斯事故的最重要设备之一。

它采用了高稳定性、长寿命热催化元件，在整机硬件、软件设计中，采取多种抗干扰措施，满足国家相关标准规定的电磁兼容要求。

具有性能稳定、测量精确、响应速度快、抗高瓦斯冲击、遥控调校、断电控制、故障自检、结构坚固、易使用易维护等特点。

KG9701型低浓度甲烷传感器主要技术指标：
工作电压：9-24V DC
测量精度：0.00-1.00%CH.小于等于正负0.10%CH.
1.00-3.00%CH.小于等于真值的10%CH.（相对误差）
3.00-
4.00%CH.小于等于正负0.30%CH.
元件检测反应速度：小于等于20S
调校周期：不小于15天
使用寿命：1年
报警方式：二级间歇式声光报警，大于85dB(声强），能见度大于20M （光强）
报警点范围：测量范围内连续可调
采样方式：扩期式
传输距离：2KM
输出信号：200-1000HZ、1-5MA DC、4-20MA DC
KG9701A型低浓度甲烷传感器。

甲烷传感器的技术参数

甲烷传感器的技术参数甲烷传感器产品介绍甲烷传感器在煤矿安全检测系统中⽤于煤矿井巷，zmjt052采掘⼯作⾯、采空区、回风巷道、机电峒室等处连续监测甲烷浓度，当甲烷浓度超限时，能⾃动发出声、光报警，可供煤矿井下作业⼈员，甲烷检测⼈员，井下管理⼈员等随⾝携带使⽤，也可供上述场所固定使⽤。

甲烷传感器功能特点具有⾃动调零功能；标校可靠性更⾼，性能更稳定，使⽤更简单⽅便；采⽤⾼分辨率的单⽚机，测量的数值均准确可靠；开机并具有⾃动稳零功能；可选择的调试菜单结构，⽅便调试，操作简单。

甲烷传感器技术参数检测⽓体：甲烷检测原理；红外原理检测范围：0～100%LEL、50%Vol、100%Vol；可选分辨率：0.1%LEL（0～100%LEL）、0.01%Vol（0～100% Vol）；检测⽅式：泵吸式；显⽰⽅式； LCD液晶背光显⽰；检测精度：±2%.FS；报警⽅式：声光报警(报警点可调)；响应时间：⼩于30S；恢复时间：⼩于40S；线性误差：±1.0%；不确定度：2%Rd±0.1；零点漂移：≤±2.0%FS/年；跨度漂移：≤±1.0%FS/⽉；⼯作电源：DC3.6V；传感器寿命：5年以上；使⽤环境：温度-20~+70；相对湿度≤95%RH（⾮凝露）；在凝露环境下使⽤需订制电池容量：3.6VDC，5000mA ，带充电保护功能；外型尺⼨：180×190×100mm(L×W×H)；标准配件：0.8m采样⼿柄⼀根，仪器箱⼀个，充电器⼀个；重量：1.5Kg。

该产品已出⼝美国、法国、加拿⼤、印尼、俄罗斯、越南、澳⼤利亚、韩国、伊朗等多个国家，获得客户的⼀致好评。

因产品⽣产批次、具体型号不同，以上图⽚仅供参考，详情可联系我们的销售⼈员进⾏具体核实。

MQ-5MQ5煤气传感器检测液化气、煤气、甲烷等可燃气体

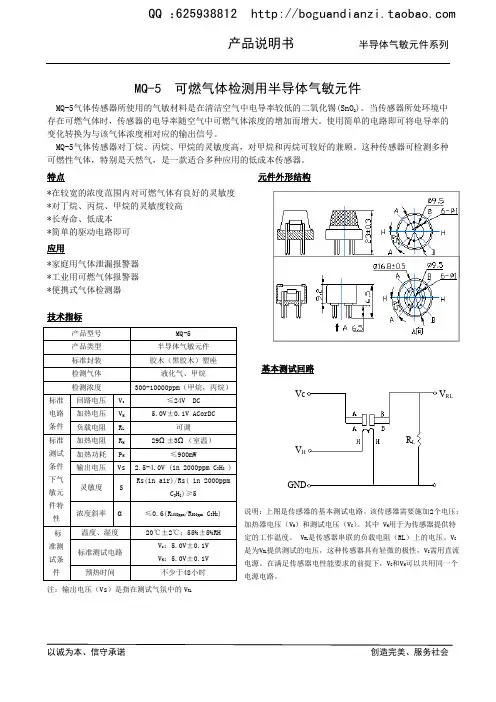

产品说明书半导体气敏元件系列MQ-5 可燃气体检测用半导体气敏元件MQ-5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-5气体传感器对丁烷、丙烷、甲烷的灵敏度高，对甲烷和丙烷可较好的兼顾。

这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。

特点元件外形结构 *在较宽的浓度范围内对可燃气体有良好的灵敏度 *对丁烷、丙烷、甲烷的灵敏度较高 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用可燃气体报警器 *便携式气体检测器技术指标基本测试回路说明：上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感器提供特定的工作温度。

V RL 是传感器串联的负载电阻（RL ）上的电压。

V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

注：输出电压（Vs ）是指在测试气氛中的V RLVcV H GND R L V RL灵敏度特性温/湿度的影响图1 传感器典型的灵敏度特性曲线图2 传感器典型的温度、湿度特性曲线图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体图中纵坐标是传感器的电阻比（Rs/Ro ）。

Rs 表示在含浓度。

Rs 表示传感器在不同浓度气体中的电阻值，Ro 表 2000ppm 丙烷、不同温/湿度下传感器的电阻值。

Ro 表示示传感器在洁净空气中的电阻值。

图中所有测试都是在在2000ppm 丙烷、20℃/55%RH 环境条件下传感器的电阻标准试验条件下完成的。

值。

元件内部构造MQ-5气敏元件的内部构造如图3所示,由微型Al 2O 3陶瓷管、SnO 2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

GJC甲烷传感器说明书完整版

G J C甲烷传感器说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]GJC4矿用甲烷传感器使用说明书执行标准：GB3836-2010AQ 6203-2006Q/SW02-2015出版日期：2015/05/25使用说明书警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！1. 概述GJC4矿用甲烷传感器(以下简称传感器)是集甲烷气体检测、声光报警、监测数据显示、通信为一体的低浓度甲烷传感器。

本传感器采用最新技术，采用冗余设计，提高了传感器的可靠性，并符合国家和煤炭工业有关行业标准《AQ 6203-2006 煤矿用低浓度载体催化式甲烷传感器》。

传感器外观：其正面为传感器的外形及LED显示器上部有固定传感器的提手、中间部安装有喇叭、下部有光报警玻璃罩、左上部为电源和通信电缆接口。

GJC4矿用甲烷传感器是为满足在易燃易爆场所对低浓度甲烷（）的监测而设计的。

本传感器设计的防爆级别为本质安全。

产品符合相应的国家或行业标准。

满足特殊场所，如：煤矿的安全监控等需求。

传感器的基本电路结构如图1所示（按信号传递规则）。

GJC4矿用甲烷传感器采用微电子技术，吸收国内外众多甲烷传感器的特点，并在此基础上形成构造出独特的产品。

传感器采用通用微处理器和高精度A/D转换器，具有工作精度高、稳定可靠的特点，数据通信为一体。

减少了在构造监控系统时所需的设备类型，方便用户使用。

2. 产品特点传感器使用环境（工作条件）a 工作温度：0℃～+40℃；b 存储温度：-40℃～+60℃；c 相对湿度：<95%；d 气压：86kPa～110 KPa；使用地点无强烈腐蚀性气体，含有瓦斯或者煤尘的矿井下；无淋水、沁水、蒸汽的环境中。

检测范围甲烷检测范围：；电源（必须使用具有安全标志的矿用本质安全电源）工作电压：9V～24V DC（矿用本质安全电源）；工作电流 < 100mA DC（18V DC）。

产品名称全量程甲烷传感器甲烷传感器高低浓度甲烷传感

产品名称：全量程甲烷传感器/甲烷传感器/高低浓度甲烷传感器（0-10%）产品型号：ZDZ-KJ101-45B全量程甲烷传感器/甲烷传感器/高低浓度甲烷传感器型号：ZDZ-KJ101-45B本产品是一种全新概念的仪器，它采用了本单位的四项技术，测量机理与常规方法截然不同。

本传感器可与普通的瓦斯传感器直接代换使用，工作电源和信号传输完全兼容。

它可与目前所有的监控系统和断电仪配套，特别适用于高瓦斯矿井。

本仪器创新点：1.仪器在0.00-100%CH4全量程内连续测量、不停测、不用热导元件、不怕高浓瓦斯冲击。

在量程的低端有很高的测量精度，在量程的高端有良好的线性。

2.应用了特殊的稳零技术，使其具有极好的稳定性和重复性，现场使用可达三个月免调校时间，使用和调试比普通传感器更为简单。

3.仪器的调零、调精度、调报警等项操作完全由红外遥控器在机外进行，无关人员无法介入，提高仪器的可信度；仪器上无调整孔，密封性能好。

4.检测元件寿命长、工作稳定、维护简单、使用方便。

5. 2006年生产的仪器具有报警声响亮功耗低，无启动冲击电流，可以适配各种分站电源。

6. 2006年生产的仪器具有数字化串行输出功能，可有效抑制电磁干扰造成的“冒大数”干扰。

测量范围：低浓型：0.00-10% CH4；高低浓型：0.00-10-100% CH4；测量误差：基本误差：测值×±10% （典型值：测值×±5%）输出信号：脉冲频率200-1000；200-2000；0-500等；0-5000；5-15；模拟信号 : 4-20mA； 1-5mA；串行码元件寿命：≥1.5年响应时间： <20s显示方式：三位0.5''LED数码管工作电源： DC 9-24V；功耗：≤60mA (18V)接线距离： >2km（1.0mm2电缆）报警方式：声光报警报警门限： 0.1-10% CH4可修改断电门限： 0.1-10% CH4可修改报警声强：>85db（1米）断电输出信号：幅度>6 mA检测速度： 1次/2s红外遥控距离：>6m工作方式：连续工作防爆型式：矿用隔爆兼本质安全型Exd[ib]I软件调零范围：±70字。

TGS2611用于检测甲烷的气体传感器

TGS2611 用于检测甲烷的气体传感器* 低功耗* 对甲烷气体灵敏度高* 使用寿命长、成本低 * 应用电路简单特点:应用:* 家用气体泄漏报警器* 便携式气体检测仪* 对气体设施进行泄漏检测TGS2611对甲烷气体具有很高的灵敏度，由于其对挥发性的酒精（居住环境常见的干扰气体）灵敏度很低，因而对于家庭用气体泄漏报警器来说是一种理想的传感器。

由于敏感素子体积很小，TGS2611的加热器电流仅需56mA ，传感器的检知部被收纳于标准的TO-5金属封装中。

TGS2611-C00不但体积小，而且响应性十分优异。

是气体泄漏检测仪的最佳选择。

TGS2611-E00中加装了可消除酒精等干扰气体影响的滤罩，具有对甲烷气体极高选择性的灵敏特性。

尤其适用于针对气氛复杂、要求严格的家庭环境进行检测的器具，是家用气体泄漏检测仪最理想的传感器。

下图所示在标准试验条件下（参见背面）测出具有代表性的灵敏度特性曲线。

纵坐标表示传感器电阻比 Rs/Ro ，Rs 与Ro 的定义如下：Rs = 传感器在各种浓度气体中的电阻值Ro = 传感器在5000ppm 甲烷中的电阻值重要提示: 费加罗传感器的使用条件将因不同客户的具体运用不同而不同。

费加罗强烈建议在使用前咨询我们的技术人员，尤其是当客户的检测对象气体不在列表范围时，对于未经费加罗专业测试的任何使用，费加罗不承担任何责任。

Rs/Ro Rs/Ro 灵敏度特性:R s /R oR s /R oREV.11/17规格:结构以及尺寸:管脚连接: 1: 加热器2: 传感器电极 (-) 3: 传感器电极 (+) 4: 加热器功耗值（P S ）可通过下式求出：传感器电阻（R S ）可根据V OUT （V RL ）的测定值用下式求出：(V C - V RL )2R SV C V RLR S = ( - 1) x R L P S =在此产品规格书中所显示的都是传感器的典型特性，实际的传感器特性因产品不同而不同，详情请参阅各传感器唯一对应的规格表。

甲烷传感器工作原理

甲烷传感器工作原理
甲烷传感器是一种用于检测和测量环境空气中甲烷浓度的设备。

它基于特定的工作原理来实现这一功能。

甲烷传感器的工作原理主要包括以下几个方面：
1. 传感器材料：甲烷传感器通常采用特定的传感器材料，如金属氧化物（MOX）或半导体材料。

这些材料具有与甲烷气体
反应的特性，当与甲烷接触时，会发生化学反应。

2. 气敏电阻：甲烷传感器中常使用气敏电阻来检测气体浓度。

当气体接触到传感器材料表面时，会引起材料的电阻变化。

这是因为气体的存在会改变材料的电导特性。

通过测量电阻的变化，可以间接地评估甲烷气体的浓度。

3. 加热元件：甲烷传感器中通常还会包含一个加热元件，用于加热传感器材料。

加热材料会提高传感器的灵敏度和响应速度。

加热元件通常由薄膜电阻、发热元件或热电堆等组成。

4. 信号处理：甲烷传感器的输出信号需要经过相应的信号处理电路进行放大和处理。

处理后的信号会转化为电压、电流或数字信号，然后通过显示器或与其他设备连接，以实现对甲烷浓度的准确测量和监测。

总之，甲烷传感器利用特定的传感器材料和工作原理，通过测量气敏电阻的变化来实现对环境中甲烷浓度的检测和测量。

这种传感器在工业安全、环境监测等领域中广泛应用。

TP-1.1A常温型低功耗甲烷传感器

TP-1.1A 非加热低功耗甲烷气体传感器产品说明书TP-1.1A 是采用纳米级SnO 2进行合理的半导体掺杂，以微珠结构制成的非加热、低功耗、对甲烷高度灵敏的可燃气体传感器。

由于其低功耗的特点，派生一些加热元件不可能达到的技术指标，经过多年可靠性实验，其性能指标超过了加热式、旁热式及催化燃烧式可燃气体传感器，是可燃气体传感器一个重要的分支。

一、综述1、特点☆ 低功耗 ☆ 寿命长(≥5年) ☆ 环境适应能力强（抗烟、酒精，不怕油分子吸附） ☆ 应用电路简单 ☆ 对甲烷及液化石油气高度的灵敏性 ☆ 高浓度可燃气体冲击时，传感器无影响2、应用☆ 煤矿瓦斯监测、工业甲烷、天然气监测 ☆ 民用燃气泄漏报警 ☆ 以天然气为动力燃料的汽车安全监测 ☆ 便携式气体探测仪3、结构图1表示出TP-1.1A 的结构，其基座由4J29可伐材料制成，引脚由可伐材料镀金，管帽由10#钢带制成。

外壳的丝网由150目的不锈钢防火阻燃材料构成(SUS316)，这种结构可防止内部火花点燃2：1的氢气/氧气气体产生的火花溢出外部。

4、基本测试电路图2表示TP-1.1A 的测试电路。

V I 是加在传感器上的电压V O 是负载电阻R L 上的电压输出传感器的信号通过R L 上电压的变化获得。

传感器电阻变化可通过公式： R S =(V I -V O )·R L /V O 获得。

V I +6V V 0 ND 图2R S /R OV O (V )5、工作条件6、机械强度1) 拉力：5KG 在每个方向2) 振动：(三个互相垂直的轴线上，在10~150~10Hz 的频率循环，以9.81m/s 2的加速度幅值、1倍频程/分的扫频速率各进行20次扫频循环) 频率：1000C/分；高度：4mm ，垂直方向一小时3) 冲击：100G 的加速度，重复5次二、敏感特性1、TP-1.1A 对多种可燃气体的敏感特性图3表示TP-1.1A 对各种气体的反应关系Y 轴代表的是传感气电阻R S (在目标气体中)，R O (在空气中)的比 1010.1500 1000 3000 5000 10000 浓度(ppm) 图 3图4是表示测试电路V O 的输出在不同气体及浓度下的变化曲线。

GJC4甲烷传感器说明书

五、安装方法 1. 将传感器悬挂在测量位置的上方； 2. 将传感器显示窗置于便于观察的位置，并注意不要遮挡显示窗。
六、使用方法 1．安装
传感器应安装在井下无淋水的地点。传感器由关联设备提供电源。注意：连接前应确认关联设备输出电压符合传感器输入电压要求。 2．联接方式传感器由四芯航空插头与外部设备联接，其各接线端子功能如下表 2：
4. 传感器一般应能在输入电压 DC（9～24）V 范围内正常工作；
5 本安参数：Ui：DC 18V；Ii：100mA；Ci：0μF；Li：0mH；
6 测量范围：（0.00～4.00）%CH4；
7 显示值稳定性：在(0.00～4.00）%CH4 范围内，当甲烷浓度保持稳定时，传感器显示值或输出信
号值（换算为甲烷浓度值）的变化量应不超过 0.04%CH4；
四、主要技术参数及性能
1. 工作环境条件：
a）温度：(0～40)℃；
b）相对湿度：≤98%；
c）大气压力：（80～116）kPa；
d）风速：（0～8）m/s；
e）适用场所：传感器适用于煤矿井下有甲烷、煤尘爆炸性气体混合物环境中；
2. 贮存温度：（-40～60）℃；
3. 额定工作电压：DC18V；额定工作电流：≤100mA；
11.报警方式：声光报警，红色报警光信号能在黑暗环境中距离 20m 远处清晰可见，报警声级强度在距其 1m 远处的声响信号的声压级大于 80dB；
12.显示方式：三位 LED 数码管显示； 13.输出信号制式：
频率型：（200～1000）Hz，对应（0.00～4.00）%CH4（脉冲宽度大于 0.3ms）； 14.显示分辩率：0.01%CH4 ； 15.响应时间：≤20s；
8. 敏感元件工作寿命：＞1 年；

SB-95-12FIS气体传感器一氧化碳甲烷用甲烷气体一氧化碳FI

1010.5100 1000100000.22052FISSB-95-12气体传感器一氧化碳／甲烷用图１ａ．感知气体素子图１ｂ．标准形状图１ｃ．电极端子配置图１ｄ．等价电路１２３ＲｈＲｓＲＳ传感器电阻：ＲＨ电热电阻：时间检出点ｈｉｇｈｌｏｗ图２．ＳＢ－９５－１２的电热驱动条件和传感器输出变化１００１０１０．１０．０１一氧化碳氢气１１０１００１０００１００００气体浓度（ｐｐｍ）图４．一氧化碳在低温时的气体感度特性图３．甲烷在高温时候的气体感度特性气体浓度（ｐｐｍ）洁净大气电热电压传感器输出（Ｖｒｌ）甲烷一氧化碳氢气酒精ＳＢ－９５－１２是运用了独特的技术开发而成的超小圆珠形的传感器，利用温度的互换和驱动方式的组合．使得一个传感器的素子可以同时检测一氧化碳和甲烷变成可能的氧化锡半导体传感器．在市场上有着出色的实绩．由于低功耗，选择性强实现了高信赖性，长寿命的对ＣＯ检知．广泛的被运用于从便携式到固定式的ＣＯ检知等应用领域中．构造感知气体素子是以二氧化锡为主要材料，内置电热线圈和电极引线的微型圆珠状传感器（如图１）这个感知气体的素子是由在底部装有３个电极端子，运用二重金属网，金属帽和活性炭滤网的结合，达到具备简易．防爆性能．（如图１ｂ）．驱动条件在图２中对ＳＢ－９５－１２的驱动条件有显示．电热电压的周期性切换，根据低温时候所检测采集到的信号，获得对ＣＯ的高感度和选择性以及良对好的再现性．图３和图４中所表示的是对甲烷检测时（Ｈｉｇｈ）和对ＣＯ检测时（Ｌｏｗ）气体感度特性．为了使这个传感器的特性发挥到最佳，标准电路条件规格等，请务必按照下一页中所提示的条件来操作．地址: 上海市中山北路2911号1503室TEL*************FAX*************上海大毅经贸有限公司SB-95-12±±ΩΩ ±ΩIs(H)Is(L)P=规格Ａ．驱动条件表示项目规格备注尺寸ＶＨ（Ｈ）（Ｌ）电热电压（Ｈｉｇｈ）０．９ｖ５％ＡＣ，ＤＣ或者脉冲驱动ＶＨ电热电压（Ｌｏｗ）０．２ｖ５％ＡＣ，ＤＣ或者脉冲驱动ＶＣ电路电压５Ｖ　以下ＤＣ：Ｐｉｎ２（＋）－Ｐｉｎ１（－）ＲＬ负载电阻可变（＞２００）Ｐｓ＜１０ｍＷＲＨ电热电阻２．８０．２在常温下测定１．金属网２．金属帽３．外部金属网ＴＨ（Ｈ）ＴＨ（Ｌ）Ｓ功耗电热电流（Ｈｉｇｈ）电热电流（Ｌｏｗ）加热时间　Ｈｉｇｈ加热时间（Ｌｏｗ）５秒±０．１秒２０秒±０．１秒１３２ｍＡ±１５ｍＡ５９ｍＡ±１０ｍＡ１０ｍＷ　以下Ｐｓ（Ｖｃ－Ｖｒｌ）２ＲｓＶＨ＝０．２ＶＶＨ＝０．９ＶＢ．环境条件表示项目规格备注１０．电极端子５．０＋０．３／－０．５１５．０＋１．０／－０．３制造批号型号＊重量：约１．２ｇ／个Ｅ．各部的名称以及材料Ｎｏ．名称材料１２３４５６７８９１０金属网金属帽外部金属网过滤网供给活性炭滤网电热线圈感知气体素子电极引线塑料底盘电极端子ＳＵＳ３１６（１００网，两层）镀镍ＳＵＳ３１６（１００网）尼龙６（ＵＬ９４Ｖ－０）活性炭白金二氧化锡（ＳｎＯ）２白金ＰＢＴ铁镍合金２００６年３月ＴａｏＴａｓＲＨ（Ｏ　）２运行温度范围保存温度范围相对湿度条件氧气浓度－１０℃～６０℃－３０℃～１００℃９５％ＲＨ　以下（无结露）推荐值２１％（标准）下限：１８％随着氧气浓度的变化，会影响到传感器的感度特性，再现性．在低氧气浓度的情况下使用的话，请咨询．Ｃ．气体感度特性品名ＳＢ－９５－１２表示项目规格备注Ｄ．机械的特性Ｒｓα（３０－１００）α（１００－３００）Ｒｓ（Ｈ）β（Ｈ）传感器电阻气体感度（３０－１００ｐｐｍ）传感器电阻（高温时）气体感度（高温时）气体感度（１００－３００ｐｐｍ）标准测试条件：４．５ｋΩ～４０ｋΩ１．０５～２．０１０．５～２．１００．２ｋΩ～２．３ｋΩ０．４５～０．６５温度：２０℃±２℃湿度：６５％±５％（清净大气中）预备通电时间：４天以上Ｖｃ：５．０Ｖ±１％ＶＨＨＶ（Ｈｉｇｈ）：（Ｌｏｗ）：０．９Ｖ±１％０．２Ｖ±１％Ｌ（Ｈｉｇｈ）：ＲＲＬ（Ｌｏｗ）：７５０Ω±５％１０ｋΩ±５％项目条件规格一氧化碳在１００ｐｐｍ中ｌｏｇ（Ｒｓ（３０ｐｐｍ）／Ｒｓ（１００ｐｐｍ））ｌｏｇ（３０／１００）ｌｏｇ（Ｒｓ（３００ｐｐｍ）／Ｒｓ（１００ｐｐｍ））ｌｏｇ（３００／１００）甲烷在３０００ｐｐｍ中Ｒｓ（３０００ｐｐｍ）／Ｒｓ（１０００ｐｐｍ）振动冲击频率：５～５００ＨＺ加速度：１．３Ｇ摇晃时间：４０分钟高度：６０ｃｍ冲击次数：３次试验后符合（Ｃ．气体感度特性）中的规格．联系方法：上海大毅经贸有限公司（日本ＦＩＳ公司指定中国地区代理商）地址：上海市中山北路２９１１号中关村科技大厦１５０３～１５０４室电话：８６－０２１－６２２３－８６００传真：８６－０２１－６２２３－８６０５。

甲烷异丁烷C4H10气体传感器

甲烷异丁烷C4H10气体传感器甲烷异丁烷C4H10气体传感器适用于各种环境和特殊环境中的甲烷异丁烷C4H10气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

甲烷异丁烷C4H10气体传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

甲烷异丁烷C4H10气体传感器技术参数：检测气体：空气中的甲烷异丁烷C4H10检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。

分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。

检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。

工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。

防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。

甲烷传感器工作原理

甲烷传感器工作原理
甲烷传感器是一种常用的气体传感器，用于检测和测量环境中的甲烷气体浓度。

它的工作原理基于化学反应和电信号的检测。

甲烷传感器通常包含两个主要部分：甲烷感敏层和传感器控制电路。

甲烷感敏层是甲烷传感器的核心部分，由感敏材料构成，常用的材料包括金属氧化物（如锌氧化物和铁氧化物）或嵌入有半导体纳米颗粒的聚合物。

这些感敏材料对甲烷气体有高度的选择性和灵敏度。

当感敏层接触到环境中的甲烷气体时，感敏材料与甲烷发生化学反应，产生一系列的反应产物。

这些反应产物的特性会发生变化，并导致感敏材料电学性能的变化。

通常，这种变化可以通过测量感敏材料表面的电阻、电容或电导来检测。

传感器控制电路是用于驱动甲烷感敏层和处理感敏层产生的信号的电路。

该电路通常包括一个微控制器或专用集成电路芯片，用于接收和处理感敏层的电信号，并将其转化为可读取的浓度数值。

在工作时，甲烷传感器会周期性地激活感敏层，使其与环境中的甲烷气体接触，并测量感敏层的电学性能变化。

传感器控制电路会根据感敏层信号的变化，计算出环境中甲烷气体的浓度，并输出相应的浓度数值。

甲烷传感器通常具有高精度和高灵敏度，并且能够迅速响应甲烷气体的变化。

它们被广泛应用于工业安全、煤气检测、矿山和油气勘探等领域，以确保环境中甲烷气体的安全水平。

甲烷传感器的调校与使用(终极版)

甲烷传感器的调校与使用实验一：甲烷传感器的调校与使用一、实验目的1、理解甲烷传感器检测甲烷浓度的原理；2、掌握载体催化式甲烷传感器的结构组成及其工作原理；3、熟练掌握甲烷传感器的调校及使用方法；二、实验器材1、甲烷传感器：（KG9701A）2、监控分站：KJ90监控系统配套大分站；3、甲烷标气（2.0％）；三、实验原理KG9701A型甲烷传感器可以连续监测煤矿井下环境气体中的甲烷浓度，具有就地显示甲烷浓度值，超限声光报警、将甲烷浓度转换成标准电信号传送给分站等关联设备等功能。

KG9701A使用的是热催化式甲烷检测原理，并运用单片机对检测信号进行处理，并有遥控调校、故障自检等功能。

其工作原理电路框图如下。

图1 KG9701A电路原理框图四、实验步骤与过程1、连线将来自分站的专用电缆航空插头（1号口——电源正极，红色线；2号口——电源负极，蓝色线；3号口——恒流或频率信号输出，白色线；4号口——恒流断电控制信号输出，绿色线。

）按对应位置插入传感器上的航空插座，并旋紧固定。

检查无误后，接通电源，使传感器工作预热20分钟。

2、零点调节①零点调节：待传感器预热20分钟后，按遥控器上的“选择”键使小数码管显示为“1”。

然后按“▲”或“▼”键使大数码管显示为0.00，即调零完毕。

3、精度调节由于没有标准气体，我们只是练习如何调节精度。

即在每分钟通入一定的标准气体的条件下，按遥控器上的“选择”键使小数码管显示为“2”，再按“▲”键或“▼”键使大数码管显示数值与标准气体浓度值一致。

4、报警点设置按遥控器上的“选择”键使小数码管显示为“3”，再按“▲”键或“▼”键使大数码管显示数值为所要设置的报警值（如掘进工作面放置的瓦斯传感器应设置为1.00）。

5、断电值设置按遥控器上的“选择”键使小数码管显示为“4”，再按“▲”键或“▼”键使大数码管显示数值为所要设置的断电值。

6、自检：按遥控器上的“选择”键使小数码管显示为“5”，此时传感器的显示值应为2.00，对应的输出信号值应为360Hz或1.80mA。

GJC4低浓度甲烷传感器--使用说明书资料

北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。

它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。

四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。

3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。

4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

5．增加了故障自检功能,便于使用与维护。

6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要技术参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

甲烷传感器(MQ-4)

图 7：长期稳定性曲线图中所有测试都是在标准试验条件下完成的，横坐标为观察时间,纵坐标为 VRL 值。
注意事项 1 必须避免的情况 1.1 暴露于可挥发性硅化合物蒸气中
传感器要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。如果传感器的表面吸附了硅化合物蒸气，传感器的敏感材料会被硅化合物分解形成的二氧化硅包裹，抑制传感器的敏感性，并且不可恢复。 1.2 高腐蚀性的环境
电以使其达到稳定。贮存时间及对应的老化时间建议如表 2 所示。
表2
贮存时间
建议老化时间不低于 72 小时
6 个月以上
不低于 168 小时
2.4 长期暴露在极端环境中无论传感器是否通电，长时间暴露在极端条件下，如高湿、高温或高污染等极端条件，传感器
性能将受到严重影响。 2.5 振动
传感器特性描述
图3：传感器典型的灵敏度特性曲线图中纵坐标为传感器的电阻比（Rs/R0），横坐标为气体浓度。Rs表示传感器在不同浓度气体中的电阻值，R0表示传感器在洁净空气中的电阻值。图中所有测试都是在标准试验条件下完成的。
图4 ：传感器典型的温度、湿度特性曲线图中纵坐标是传感器的电阻比（Rs/ RS0）。Rs表示在含 5000ppm甲烷、不同温/湿度下传感器的电阻值。RS0表示在5000ppm甲烷、20℃/55%RH环境条件下传感器的电阻值。
助焊剂：含氯最少的松香助焊剂恒温烙铁温度： 250℃ 时间：不大于 3 秒 2.7.2 使用波峰焊时应满足以下条件：助焊剂：含氯最少的松香助焊剂速度：（1-2）米/分钟预热温度：（100±20）℃ 焊接温度：（250±10）℃ 1 次通过波峰焊机
违反以上使用条件将使传感器特性下降。
