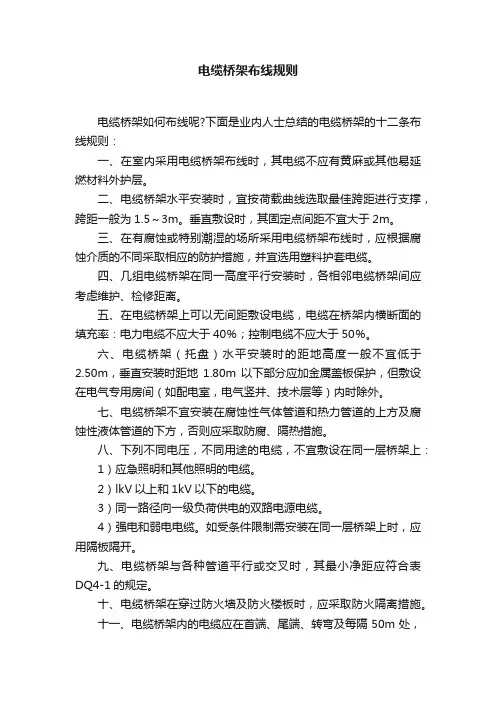

电缆桥架布线规则
电缆桥架布线规则
电缆桥架布线规则电缆桥架如何布线呢?下面是业内人士总结的电缆桥架的十二条布线规则：一、在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。
二、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
三、在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。
四、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。
五、在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40％；控制电缆不应大于50％。
六、电缆桥架（托盘）水平安装时的距地高度一般不宜低于2.50m，垂直安装时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
七、电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
八、下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：1）应急照明和其他照明的电缆。
2）lkV以上和1kV以下的电缆。
3）同一路径向一级负荷供电的双路电源电缆。
4）强电和弱电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开。
九、电缆桥架与各种管道平行或交叉时，其最小净距应符合表DQ4-1的规定。
十、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
十一、电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，没有编号、型号及起、止点等标记。
十二、电缆桥架内的电缆应在下列部位进行固定。
垂直敷设时，电缆的上端及每隔1．50～2m处。
水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
文章来源网络，如有侵权请联系删除。
电缆桥架安装要求及规范
电缆桥架安装要求及规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。

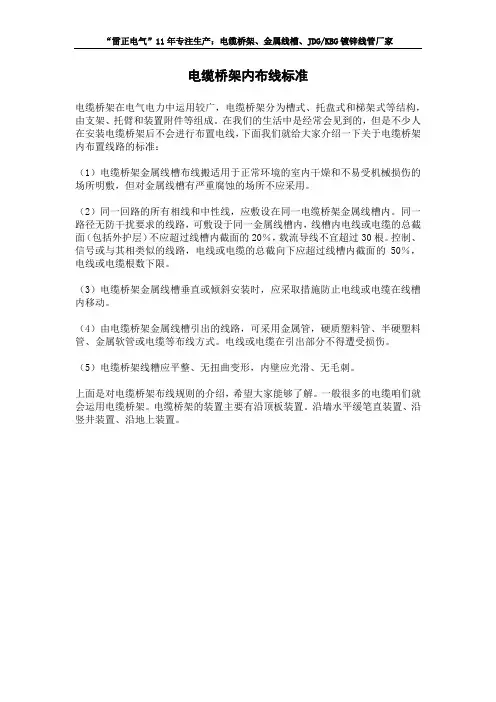

电缆桥架内布线标准
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架内布线标准
电缆桥架在电气电力中运用较广，电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和装置附件等组成。
在我们的生活中是经常会见到的，但是不少人在安装电缆桥架后不会进行布置电线，下面我们就给大家介绍一下关于电缆桥架内布置线路的标准：
（1）电缆桥架金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
（2）同一回路的所有相线和中性线，应敷设在同一电缆桥架金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或与其相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％，电线或电缆根数下限。
（3）电缆桥架金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。
（4）由电缆桥架金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。
电线或电缆在引出部分不得遭受损伤。
（5）电缆桥架线糟应平整、无扭曲变形，内壁应光滑、无毛刺。
上面是对电缆桥架布线规则的介绍，希望大家能够了解。
一般很多的电缆咱们就会运用电缆桥架。
电缆桥架的装置主要有沿顶板装置。
沿墙水平缓笔直装置、沿竖井装置、沿地上装置。
电缆桥架规范
电缆桥架规范电缆桥架规范是指在安装电缆桥架时需要遵守的一系列规则和要求。
下面是一个大致的电缆桥架规范，包括电缆桥架的安装、布线、维护和安全等方面。
这个规范可以帮助提高电缆桥架工程的质量和安全性。
电缆桥架安装规范：1. 安装电缆桥架前，需要仔细检查电缆桥架的质量、尺寸和型号是否符合设计要求。
2. 安装电缆桥架时，首先要进行仔细的现场勘测和测量，确定好电缆桥架的位置和安装高度。
3. 电缆桥架的安装要牢固可靠，不得出现松动和变形等情况。
安装完成后要进行检查，确保安装质量。
4. 电缆桥架的连接件和支架要按照设计要求和规范安装，确保连接牢固，不松动和变形。
电缆桥架布线规范：1. 电缆布线要符合电缆桥架设计规范和相关标准，确保电缆安全可靠。
2. 电缆布线时，要避免电缆的交叉和交织，保持整齐和有序。
3. 不同类型的电缆要分开布线，并使用适当的支架和固定件进行固定。
4. 布线时要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。
电缆桥架维护规范：1. 定期检查电缆桥架的连接件和支架是否松动和变形，必要时进行紧固和更换。
2. 定期清理电缆桥架上的灰尘和杂物，保持良好的通风和导电性能。
3. 对于电缆桥架上的生锈部位，应及时进行除锈和防腐处理。
4. 对于电缆桥架上的损坏部分，应及时进行修复或更换，确保电缆桥架的完好性。
电缆桥架安全规范：1. 安装电缆桥架时，要考虑安全因素，确保没有遮挡消防通道和安全出口。
2. 使用电缆桥架时，要按照设计载荷使用，不得超载。
3. 电缆桥架上不允许堆放物品，以免遮挡灯光、阻碍通风或造成安全隐患。
4. 对于有特殊开关和操作要求的电缆桥架，需要进行明确标示和合理设置。
以上是一个大致的电缆桥架规范，具体的规范要根据实际情况和相关标准进行调整和补充。
在电缆桥架工程中，严格遵守规范和标准是确保工程质量和安全的基础。
电缆桥架安装要求及规范12
电缆桥架安装要求 21、电缆桥架作为布线工程的一个配套工程, 目前尚无专门的标准指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定合用的桥架。
(1)确定方向：根据建造平面布置图,结合空调管线和电气管线等设置情况、方便维修, 以及电缆路由的疏密来确定电缆桥架的最正确路由。
在室内,尽可能沿建造物的墙、柱、梁及楼板架设,如许利用综合管廊架设时 ,那末应在管道一侧或者上方平行架设 ,并考虑引下线和分支线尽量防止交叉,如无其它管架借用,那末需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆分量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或者是混合式,连接件和紧固件普通是配套供给的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,防止相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建造物内时,桥架向外的坡度不得小于 1/100。
(2)电缆桥架与用电设备交越时,此间的净距不小于 0.5m。
(3)两组电缆桥架在同一高度平行敷设时,此间净距不小于 0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或者定位尺寸、标高 ,如能绘制桥架敷设轴侧图,那末对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或者剖面图表示。
电缆桥架敷设规范
电缆桥架敷设规范电缆桥架敷设规范是指在建筑物内或建筑物之间敷设电缆桥架时的相关要求和规定。
下面是关于电缆桥架敷设规范的一些要点，供参考：一、电缆桥架基本要求1. 电缆桥架的选型要符合设计要求，并且经过合理的计算和承重测试，能够承受所有敷设的电缆和设备负载。
2. 电缆桥架的安装要稳固可靠，不得有松动、断裂、变形等情况。
3. 电缆桥架的接头要牢固，无松动和接触不良现象。
4. 电缆桥架的表面要经防腐处理，确保长时间使用不生锈。
5. 电缆桥架的颜色要与周围环境协调一致，不得使用明显不符合要求的颜色。
二、电缆桥架敷设细则1. 电缆桥架的敷设应沿墙面、天花板等允许的部位进行。
2. 电缆桥架之间的间距应根据电缆大小、敷设方式、承重要求等因素进行合理配置。
3. 电缆桥架的弯曲半径不得小于其规定值，以避免电缆过度弯曲造成的损坏。
4. 电缆桥架的高度要根据电缆规格确定，保证电缆在通道内有足够的空间，并且很容易安装和维护。
5. 电缆桥架敷设要保证通道的整洁，不得有乱丢杂物和容易引起人员跌倒的障碍物。
6. 电缆桥架的固定应使用合适的夹具，确保固定牢固可靠，不得出现松动现象。
三、电缆敷设要求1. 电缆在电缆桥架中的敷设要符合设计图纸要求，确保电缆的起始点和终点正确无误。
2. 电缆的弯曲半径要符合电缆的规定要求，以避免电缆的损坏和寿命缩短。
3. 电缆在敷设过程中要避免出现扭曲、压损、剥皮、鼓包等情况，影响电缆的安全和使用寿命。
4. 电缆在敷设过程中要避免与其他设备和电缆相互干扰，以防止信号受到干扰和损坏。
5. 电缆在电缆桥架上的固定要牢固可靠，不得出现松动和脱落现象。
以上是关于电缆桥架敷设规范的一些要点，供参考。
在实际操作中，根据具体情况还需依据相关标准和规范进行具体操作。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷. 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象.3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4。
桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架布线要求
● 电力电缆间及其控制电缆间10kv以下0.1m,10kv以上0.25m,交叉0.25m。
● 直埋电缆在直线段每隔50－100m处、电缆接头处、转弯处、进入建筑物 等处，应设置明显的方位标志或标桩
● 电缆桥架在穿过防火墙时，应防火隔离措施。
直埋电缆的敷设
● 电缆表面距地的距离不应小于0.7m，且在冻土层以下。穿越农田或在车行 道下敷设时不应小于1m，引入建筑物或绕过建筑物处，可浅埋，但应采取 保护措施。电缆的上、下部应铺以不小于100mm的软土沙层宽度应超过电 缆两侧50mm，并加盖板保护。
电缆桥架布线要求
● 适用于电缆数量较多或集中的场所 ● 在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料护层 ● 电缆桥架水平敷设时距地高度不宜低于2.5米，垂直敷设距地1.8米以下部分应加金属盖板保护，
电气专用房间除外。 ● 水平时跨距一般为1.5-3.0米，垂直敷设时固定间距不宜大于2.0米。
●1kv以上和1kv以下的电缆；同一路径向一级负荷供电的双路电 源电缆；应急照明和其他照明的电缆；弱电和强电电缆不宜敷设 在同一层桥架内。
●电缆桥架与一般工艺管道平行最小距离0.4米交叉0.3米。腐蚀性 液体或气体0.5米，热力管道有保温层0.5。无1.0米
电缆桥架
● 电缆桥架内的电缆垂直敷设时应每隔1.5-2.0处固定，水平敷设时在首、尾两端、转弯及每隔5-10 米处固定。并在首、尾两端、转弯及每隔50处，设有编号、型号及起止、点标记Fra bibliotek电缆桥架
● 金属电缆桥架及其支架和引入引出的金属导管必须接地或接零，且全长不少于2处与PE或PEN干 线连接，连接板两端不少于2个防松螺帽或防松垫圈，否则要进行跨接。非镀锌的电缆桥架连接板 两端必须用4mm>2的铜芯接地线
桥架电缆敷设有哪些要求
桥架电缆敷设有哪些要求1.桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行T形或十字形分支。
按设计要求，可由宽变窄，由高变低或由低变高。
桥架上升和下降敷设，一般按45º斜坡进行变化。
在某段内桥架的支、吊架应一致。
2.桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。
3.支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。
4.电缆桥架严禁采用电、气焊接。
接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。
施工时，应用砂纸磨去螺栓表面油漆，再进行接地跨接。
5.电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧1m处，增设加强支、吊架。
6.桥架在水平端每1.5-3m设置一个支、吊架；垂直段每1-1.5m设置一个支架；距三通、四通、弯头处，两端1m处应设置支、吊架。
7. 桥架经过建筑物的伸缩缝时，应断开100-150mm间距，间距两端应进行接地跨接。
电缆桥架的安装说明电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。
电缆桥架主要有钢制、铝合金制及不锈钢制等。
钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。
电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支(吊)架可选用成品或自制。
支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。
吊装金属线槽主要用于室内灯具安装时使用。
施工时要按已批准的设计进行，一般要求如下。
1.金属线槽布线(1) 金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
(2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内。
线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。
电缆及桥架敷设要求
电缆及桥架敷设要求一、电缆敷设要求。
1. 前期准备。
敷设前得把路径规划好，不能乱走。
就像你出门旅游得先规划好路线，不然到处乱撞。
要根据设计图来，该穿墙的地方要提前预留好孔洞，可不能临时再去砸墙。
2. 敷设过程。
电缆不能拉得太紧，不然它会“喊疼”的。
也不能太松，松松垮垮的像没精神的面条可不行。
要有一定的余量，就像穿衣服要有点宽松度，大概每段电缆留个半米左右的余量就挺合适。
不同电压等级、不同用途的电缆要分开敷设。
就好比把大人和小孩分开排队，不能混在一起。
高压电缆和低压电缆得各走各的路，不然它们会“吵架”，还容易出安全问题。
电缆在拐弯的地方要自然弯曲，不能硬掰。
就像你弯胳膊一样，得顺着关节来，要是硬掰电缆，它的绝缘层可能就会受伤，那可就危险了。
电缆的敷设深度也有讲究。
如果是埋地敷设，在正常的地面下至少得半米深，要是在经常过车的地方，那就得更深一点，得一米左右，就像给电缆盖个结实的小房子，让它安安稳稳的。
电缆在敷设过程中，每段都得有标识。
就像给每个人都挂上名字牌一样，这样以后检修或者找线的时候就方便多了。
标识要清楚，写清楚电缆的规格、起点和终点这些重要信息。
3. 终端处理。
电缆终端头的制作要精细。
就像做手工一样，要把绝缘层剥得恰到好处，不能伤到芯线。
接线要牢固，要是接得松松的，就像没系紧鞋带一样，容易出故障。
终端头做好后要密封好，不能让水分或者灰尘进去捣乱。
这就好比把宝藏藏在密封的盒子里，只有这样才能保证电缆长久地正常工作。
二、桥架敷设要求。
1. 桥架安装。
桥架的支架要安装牢固。
这就像盖房子的柱子得稳当，要是支架不牢固，桥架就会晃悠，那上面的电缆可就不安全了。
支架间距不能太大，一般水平安装的时候，两米左右一个支架就比较合适，就像给桥架安排均匀的小凳子让它稳稳地坐着。
桥架的连接处要平整、严密。
就像拼图一样，要严丝合缝。
要是连接处有缝隙，电缆在里面可能会被卡住，而且也不美观。
桥架要接地良好。
这就像给桥架穿上一层防雷防静电的铠甲，要是接地不好，万一有个漏电或者静电积累，那就像在雷区里玩火，非常危险。
电缆桥架安装施工要求及规范标准[详]
![电缆桥架安装施工要求及规范标准[详]](https://img.taocdn.com/s3/m/8c50e975f18583d0496459ce.png)
电缆桥架安装施工要求及规1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架电缆敷设1．2 电缆桥架安装和桥架电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装施工规范【精选文档】
电缆桥架安装施工规范【精选文档】(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12。
1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零(PEN)可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施.12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
电缆桥架布线标准
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电缆桥架布线标准电缆桥架是一款保护电缆不受破坏的产品，从而保障输电、用电安全。
电缆桥架主要由托臂、支架和连接片等安装配件组成。
电缆桥架既可以在建筑物内独立架起，也能敷设在其他各种建筑物或管廊支架上，安装需要体现出电缆桥架结构简单，造型美观、配置灵活和维修方便等特点，而且在我们的生活中电缆桥架已经被广泛使用，在超市、地下停车场等地方抬起头就可以看到电缆桥架。
电缆桥架在布线方面也是个技术活，良好的布线能提升电缆桥架内部空间利用，为日后保养维修提供便利。
下面为大家介绍一下关于电缆桥架布线的标准：一、电缆桥架在室内布线时，其电缆不能有黄麻或者其他易延燃材料的外保护层。
二、电缆桥架在水平安装时，直接荷载曲线选取最佳跨距进行支撑，一般跨距是1.5m-3m，敷设垂直时，固定点之间距离不宜大于2m。
三、在腐蚀性或者潮湿场合进行电缆桥架布线时，应根据腐蚀物质不同采取相应的防护措施，可选择塑料套保护电缆。
四、几组电缆桥架安装在同一高度时，各相邻电缆桥架可考虑检修、维护距离。
五、电缆桥架上可进行无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不能大于40％，控制电缆不能大于50％。
六、电缆桥架（托盘）水平安装的距地高度一般不适宜低于 2.5m，垂直安装时候距地1.8m以下部分应该加金属盖板保护，但是在敷设电气专用房间（例如电气竖井、技术层、电室）内时除外。
七、电缆桥架不能安装在腐蚀性气体管道和热力管道的上面及腐蚀性液体管道的下面，如果必须安装应采取防腐、隔热措施。
八、下列不同电压，不同用途的电缆，不适合敷设在同一层桥架上。
九、电缆桥架与各种管道平行或者交叉时，其最小净距应符合表DQ4-1的规定。
以上便是关于电缆桥架布线标准表的介绍，大家在进行电缆桥架布线的时候可以参考一下。
电缆桥架安装要求及规范
电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明也可用局部大样图或剖面,所用转弯接板的型号及规格。
升降段：注明标高变化．图表示。
(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
桥架内电缆敷设规范
桥架内电缆敷设规范桥架内电缆敷设规范桥架是一种用于支撑和保护电缆的结构，广泛应用于建筑物、地下管道等场所。
为了确保桥架内电缆的安装质量和使用效果，需要制定一套规范来指导电缆的敷设。
1. 桥架选择：根据电缆的类型和用途选择合适的桥架，桥架内宽度应允许电缆与附件的顺利敷设，并避免过度挤压或弯曲。
2. 桥架间距：桥架的间距应根据电缆的直径和敷设数量来确定。
一般情况下，间距不应小于电缆直径的1.5倍，以确保电缆的散热和通风。
3. 电缆固定：电缆应牢固地固定在桥架上，以防止在使用过程中发生杂乱和积水。
固定方式可以使用塑料束扎带、固定卡等。
对于重要的电缆，应使用防火固定夹进行固定。
4. 弯曲半径：电缆在敷设过程中的弯曲半径应符合电缆厂家的要求，避免过度弯曲导致电缆损坏或信号衰减。
一般情况下，弯曲半径不应小于电缆直径的10倍。
5. 防火处理：如果电缆通过易燃区域或需要保护的区域，应进行防火处理。
可以使用防火套管或涂覆防火涂料进行处理，确保电缆在火灾发生时能够保持良好的工作状态。
6. 交叉敷设：当不同类型或功率的电缆需要交叉敷设时，应采取合适的隔离措施，以避免电磁干扰或电缆损坏。
可以使用绝缘隔离层或金属屏蔽进行隔离处理。
7. 标识标记：每根电缆都应标注清楚其用途、类型和敷设日期等信息。
可以使用标签或涂鸦等方式进行标识，方便日后的维护和管理。
8. 敷设检查：在敷设完成后，应进行一次全面的检查，确保电缆的质量和安装效果。
检查项目包括电缆固定、连接头的安装、防火措施、交叉敷设的隔离等。
9. 档案管理：对于敷设的电缆，应建立档案管理，记录电缆的敷设位置、规格、品牌等信息，以便后续的维护和管理。
10. 维护保养：定期对桥架内的电缆进行检查和维护，确保其正常运行。
如发现电缆损坏或老化，及时更换或修复。
以上是桥架内电缆敷设的一些规范和要求，通过遵循这些规范，可以确保电缆的质量和使用效果，延长电缆的使用寿命，并避免发生故障和事故。
管内桥架内线缆敷设规范要求
管内桥架内线缆敷设规范要求
一、安装环境
1、管内、桥架内线缆必须在室内环境安装，工作环境温度控制-
20℃~+60℃，相对湿度不大于90%。
2、线缆安装地点必须完全干燥，雨水、油污等妨碍安装的地方不得
安装线缆；
3、线缆安装地点绝缘性能良好，接触电位不超过2kV；
4、线缆安装地点无强电磁场，无有害气体、腐蚀性气体和有害物质；
5、管内、桥架内线缆安装地点必须能够防止外来物体损坏线缆，不
易受外界机械损坏；
6、管内、桥架内线缆不得暴露在阳光直射下，线缆外表面不得有明
显烧痕；
7、管内、桥架内线缆安装地点应设置电缆槽、电缆槽盖等防护设施；
8、安装管道必须稳固可靠，避免受到外力的影响；
9、管内、桥架内线缆安装地点不得有明显的振动，撞击等强调损伤；
10、管内、桥架内线缆应避免接触到成熟的腐蚀性物体，不得折弯半
径小于线缆本身尺寸；
11、管内、桥架内线缆安装密度不得大于线缆所能容纳的密度，线缆
接头保护装置的敷设必须规范；
12、安装线缆的管道必须有足够的接地线；
13、安装线缆的管道必须够大以便于检修和维护，测量时不得到挤压；。
电缆桥架施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装要求及规范
电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向： 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)1.绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(2)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架的布线规则
电缆桥架如何布线呢?下面是业内人士总结的电缆桥架的十二条布线规则：
一、在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。
二、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
三、在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。
四、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。
五、在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40％；控制电缆不应大于50％。
六、电缆桥架（托盘）水平安装时的距地高度一般不宜低于2.50m，垂直安装时距地1.80m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
七、电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
八、下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
1）应急照明和其他照明的电缆。
2）lkV以上和1kV以下的电缆。
3）同一路径向一级负荷供电的双路电源电缆。
4）强电和弱电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开。
九、电缆桥架与各种管道平行或交叉时，其最小净距应符合表DQ4-1的规定。
十、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
十一、电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，没有编号、型号及起、止点等标记。
十二、电缆桥架内的电缆应在下列部位进行固定。
垂直敷设时，电缆的上端及每隔1．50～2m处。
水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
