基本共射极放大电路的工作原理
共射放大电路的工作原理

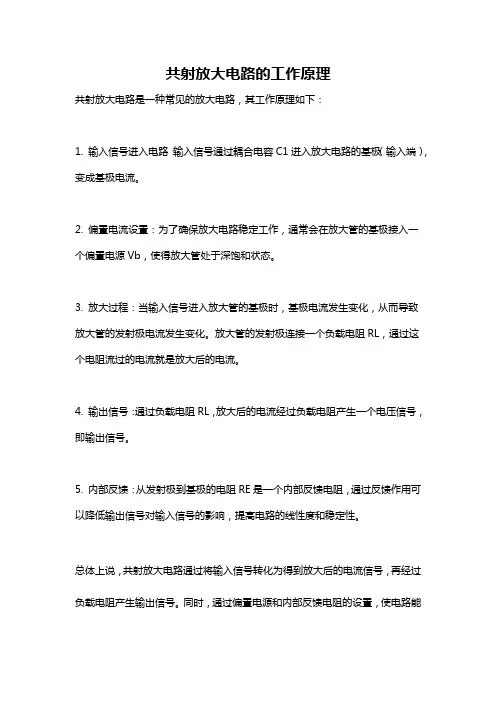

共射放大电路的工作原理
共射放大电路是一种常见的放大电路，其工作原理如下：
1. 输入信号进入电路：输入信号通过耦合电容C1进入放大电路的基极（输入端），变成基极电流。
2. 偏置电流设置：为了确保放大电路稳定工作，通常会在放大管的基极接入一个偏置电源Vb，使得放大管处于深饱和状态。
3. 放大过程：当输入信号进入放大管的基极时，基极电流发生变化，从而导致放大管的发射极电流发生变化。
放大管的发射极连接一个负载电阻RL，通过这个电阻流过的电流就是放大后的电流。
4. 输出信号：通过负载电阻RL，放大后的电流经过负载电阻产生一个电压信号，即输出信号。
5. 内部反馈：从发射极到基极的电阻RE是一个内部反馈电阻，通过反馈作用可以降低输出信号对输入信号的影响，提高电路的线性度和稳定性。
总体上说，共射放大电路通过将输入信号转化为得到放大后的电流信号，再经过负载电阻产生输出信号。
同时，通过偏置电源和内部反馈电阻的设置，使电路能
够保持稳定工作。
ch3_2基本共射放大电路的工作原理
2. 稳定原理
为了稳定Q点，通常I1>> IB，即 I1≈ I2；因此 Rb1 VBQ VCC Rb1 Rb2 基本不随温度变化。
I EQ
VBQ VBEQ Re
Re 的作用
T(℃)↑→IC↑→VE ↑→VBE↓（VB基本不变）→ IB ↓→ IC↓ 关于反馈的一些概念： 将输出量通过一定的方式引回输入回路影响输入量的措 施称为反馈。 直流通路中的反馈称为直流反馈。 反馈的结果使输出量的变化减小的称为负反馈，反之称 为正反馈。 IC通过Re转换为ΔVE影响VBE
• 最大不失真输出电压Vom ：比较VCEQ与（ VCC－ VCEQ ）， 取其小者，除以 2 。
4、图解法的特点
• 形象直观； • 适应于Q点分析、失真分析、最大不失真输出 电压的分析； • 能够用于大信号分析； • 不易准确求解； • 不能求解输入电阻、输出电阻、频带等参数。
直流负载线和交流负载线
讨论五：阻容耦合共射放大电路的静态分析
为什么可 忽略？
I BQ
VCC U BEQ Rb
20μA
I CQ I BQ 1.6mA U CEQ VCC I CQ Rc 7.2V
80，rbe 1k
讨论五：阻容耦合共射放大电路的动态分析
80，rbe 1k
Q
为什么用 图解法求解 IBQ和UBEQ？
IBQ≈35μA UBEQ≈0.65V
I CQ I BQ 2.8mA U CEQ VCC I CQ Rc 3.8V
讨论四：基本共射放大电路的动态分析
rbe rbb' (1 )
UT 952 I EQ
( Rc ∥ RL ) 11 Au Rb rbe Ri Rb rbe 11k Ro Rc 3k
共射极放大电路
（2）静态工作点的作用 若不设置静态工作点，三极管只有在大于死区电
压才能导通，其他情况下不导通，故放大电路中的信 号是严重失真的信号。
若设置合适的静态工作点，三极管在任何时刻都 能正常导通，来自信号源的信号能完整通过放大电路 ，是真实的信号。
作用：使来自信号源的信号能完整通过放大电路进 行放大。
4.工作原理
放大电路的种类
二、共射极基本放大电路的组成及工作原理
1.放大电路的组成及各元件的作用
双电源供电
单电源供电
习惯画法
偏置电阻
RB C1
Ui电源
UCC
V
耦合电容
RL Uo
负载
放大电路各元件的作用
2.放大器中电压、电流符号及正方向的规定
在没有信号输入时，放大电路中三极管各电极电压、 电流均为直流。
在共射极基本放大电路中，设UCC=12V， RB=300kΩ，RC=2kΩ，β=50，试求静态工作点？
（2）.若输入信号电压ui，即ui≠0时，称为动态。 与直流电压UBEQ叠加，这时基极总电压为
uBE U BEQ ui
基极总电流为 iB I BQ ib
集电极总电流为 iC I CQ ic
当有信号输入时，电路中有两个电源共同作用，电路 中的电流和电压时直流分量和交流分量的叠加。
3.静态工作点的设置 （1）.静态工作点 静态：放大电路处于放大状态但没有交流信号时的状态叫静态。 静态值：静态时，放大电路中IB、IC、UBE、UCE叫静态值。 静态工作点：静态值对应三极管特性曲线上的一点Q。
共射极基本放大电路
复习
1.三极管图形符号 2.三极管工作电压 3.三极管电流放大作用 4.三极管三个工作区 5.用万用表测三极管
共射极放大电路的工作原理及BJT工作状态判断
输出信号
将晶体管输出级与负载电 阻相连接，产生输出信号。
偏置电路
为晶体管提供合适的静态 工作点，通常由电源和电 阻组成。
信号输入与
信号输入
输入信号通过基极与发射极之间 的电压差作用在晶体管上，引起 基极电流的变化。
信号输出
晶体管集电极电流的变化通过集 电极电阻转换成电压的变化，输 出信号。
电压与电流放大过程
改善音质
通过放大音频信号，共射极放大电路可以改善声 音的清晰度、动态范围和失真度，提高音质。
3
平衡输出
在多声道音频系统中，共射极放大电路可以用于 平衡不同声道之间的输出功率，实现立体声效果。
在通信系统中的应用
信号的调制与解调
在无线通信和光纤通信中，共射极放大电路常被用于信号的调制 和解调过程，实现信号的传输和处理。
提高电路的稳定性和可靠性
增加旁路电容
旁路电容能够减小电源电压波动对电路性能的影 响，提高电路的稳定性。
优化散热设计
良好的散热设计能够降低晶体管的温度，从而提 高其可靠性。
采用保护电路
在电路中加入过流保护、过压保护等保护电路， 可以提高电路的可靠性。
THANKS
感谢您的观看
共射极放大电路的工作 原理及Bjt工作状态判断
• 共射极放大电路的工作原理 • Bjt（双极型晶体管）的工作状态 • Bjt工作状态的判断方法 • 共射极放大电路的应用 • 共射极放大电路的优化与改进
目录
Part
01
共射极放大电路的工作原理
电路组成与结构
输入信号
将微弱信号源与晶体管输 入级相连接，提供输入信 号。
使用示波器观察波形
• 通过观察输入信号和输出信号的波形，可以判断三极管的工作状态。在放大状态下，输出信号的幅度应大于输入信 号，且波形无明显失真。在截止或饱和状态下，输出信号的幅度会减小或产生失真。

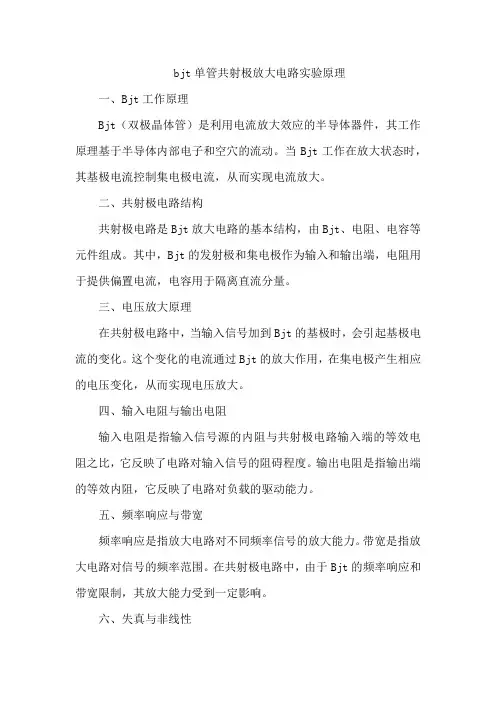

bjt单管共射极放大电路实验原理
bjt单管共射极放大电路实验原理一、Bjt工作原理Bjt（双极晶体管）是利用电流放大效应的半导体器件，其工作原理基于半导体内部电子和空穴的流动。
当Bjt工作在放大状态时，其基极电流控制集电极电流，从而实现电流放大。
二、共射极电路结构共射极电路是Bjt放大电路的基本结构，由Bjt、电阻、电容等元件组成。
其中，Bjt的发射极和集电极作为输入和输出端，电阻用于提供偏置电流，电容用于隔离直流分量。
三、电压放大原理在共射极电路中，当输入信号加到Bjt的基极时，会引起基极电流的变化。
这个变化的电流通过Bjt的放大作用，在集电极产生相应的电压变化，从而实现电压放大。
四、输入电阻与输出电阻输入电阻是指输入信号源的内阻与共射极电路输入端的等效电阻之比，它反映了电路对输入信号的阻碍程度。
输出电阻是指输出端的等效内阻，它反映了电路对负载的驱动能力。
五、频率响应与带宽频率响应是指放大电路对不同频率信号的放大能力。
带宽是指放大电路对信号的频率范围。
在共射极电路中，由于Bjt的频率响应和带宽限制，其放大能力受到一定影响。
六、失真与非线性失真是指放大电路对信号的失真程度。
在共射极电路中，由于非线性和噪声等因素的影响，可能会导致信号失真。
为了减小失真，需要采取措施如优化电路设计、选择合适的元件等。
七、稳定性与反馈稳定性是指放大电路在受到干扰时保持稳定的能力。
在共射极电路中，可以通过引入负反馈来提高稳定性。
反馈是指将输出信号的一部分返回到输入端，以改变输入信号的幅度和相位。
负反馈可以减小非线性和噪声的影响，提高放大电路的稳定性。
八、实验操作与注意事项在进行Bjt单管共射极放大电路实验时，需要注意以下几点：1.正确连接电路：确保Bjt、电阻、电容等元件正确连接，避免短路或断路。
2.选择合适的元件：根据实验要求选择合适的Bjt、电阻和电容等元件，以确保电路性能稳定。
3.注意安全：在实验过程中要注意安全，避免触电或损坏设备。
4.调整参数：根据实验需要调整电阻和电容等元件的参数，以获得最佳的放大效果。
简述三极管共发射极放大电路的工作原理
一、三极管共发射极放大电路——共发射极放大电路简称共射电路，输入端AA′外接需要放大的信号源；输出端BB′外接负载。
发射极为输入信号ui和输出信号uo的公共端。
公共端通常称为“地”（实际上并非真正接到大地），其电位为零，是电路中其他各点电位的参考点，用“⊥”表示。
一、三极管共发射极放大电路共发射极放大电路简称共射电路，输入端AA′外接需要放大的信号源；输出端BB′外接负载。
发射极为输入信号ui和输出信号uo的公共端。
公共端通常称为“地”（实际上并非真正接到大地），其电位为零，是电路中其他各点电位的参考点，用“⊥”表示。
1．电路的组成及各元件的作用（1）三极管VNPN管，具有放大功能，是放大电路的核心。
（2）直流电源VCC使三极管工作在放大状态，VCC一般为几伏到几十伏。
（3）基极偏置电阻Rb它使发射结正向偏置，并向基极提供合适的基极电流（。
Rb一般为几十千欧至几百千欧。
（4）集电极负载电阻Rc它将集电极电流的变化转换成集-射极之间电压的变化，以实现电压放大。
Rc的值一般为几千欧至几十千欧。
（5）耦合电容C1、C2又称隔直电容，起通交流隔直流的作用。
C1、C2一般为几微法至几十微法的电解电容器，在联结电路时，应注意电容器的极性，不能接错。
2．放大电路的静态分析静态是指放大电路没有交流输入信号（ui=0）时的直流工作状态。
静态时，电路中只有直流电源VCC作用，三极管各极电流和极间电压都是直流值，电容C1、C2相当于开路，其等效电路如图6-22所示，该电路称为直流通路。
对放大电路进行静态分析的目的是为了合理设置电路的静态工作点（用Q表示），即静态时电路中的基极电流IBQ、集电极电流ICQ和集-射间电压UCEQ的值，防止放大电路在放大交流输入信号时产生的非线性失真。
三极管工作于放大状态时，发射结正偏，这时UBEQ基本不变，对于硅管约为0.7V，锗管约为0.3V。
3．放大电路的性能指标分析电压放大倍数、输入电阻和输出电阻是放大电路的三个主要性能指标，分析这三个指标最常用的方法是微变等效电路法，这是一种在小信号放大条件下，将非线性的三极管放大电路等效为三、功率放大电路1．功率放大电路的基本概念功率放大电路的任务是输出足够的功率，推动负载工作，例如扬声器发声、继电器动作、电动机旋转等。
共射极放大器原理
Q′
IC
Q
0
t
0
Ib = 0 Q
ib2
0 u ce2 u ce
t
为了使放大电路的输出电压幅度 尽可能大，而非线性失真小一般将静 态工作点设置在交流负载线中段稍下 一点。
二、稳定工作点的偏置电路
在共射基本放大器中，IBQ
=
EC
UBEQ Rb
EC Rb
是固定不变的，叫固定偏置电路，其温度稳
性很差，当温度变化时，三极管的反向饱和
0
u ce
(d)
0
UBE U beq
u BE
+
t0
t0
t
IB Ibq
iB
+
t0
t
0
t
IC Icq
iC
+0
t
t0
t
UCE Uceq
u CE
+
t0
t0
t
由图可得:
基极总电压是静态电压 UBE 和信号电
压 ui 的叠加，
即： uCE = UBEQ ui
同理，基极总电流也是静态基极电流 IBQ 和交变信号电流 Ib 的叠加.
(IBQ<<I1)
C1
则基极电位为： ui I2
IBQ b c
V
e
R
U
b2
E
Re
u0
UB
=
Rb2 R b1 R b2
EC
分压式偏置稳定电路
(2)、利用发射极电阻 Re 来获得直流负 反馈，稳定静态工作点。过程如下：
T(C) ICEO ICQ UE UBE IBQ ICQ
通常，UB>>UBE 所以发射极电流为：
共发射极放大电路的工作原理
共发射极放大电路的工作原理嘿，朋友们！今天咱来聊聊共发射极放大电路的工作原理，这可有意思啦！你看啊，共发射极放大电路就像是一个神奇的魔法盒子。
在这个盒子里，有好多小零件一起合作，来完成一个大任务。
首先呢，有个三极管，这家伙就像是魔法盒子的核心。
它就像一个聪明的指挥官，能决定电流怎么走。
输入信号就像是给指挥官的命令，它得好好接收和处理。
然后呢，电源就像是给魔法盒子提供能量的大仓库，源源不断地输送力量。
电阻们呢，就像是一个个小关卡，控制着电流的大小和方向。
当输入信号进来的时候，就好像是给这个魔法盒子扔进去了一个小石子，会激起层层涟漪。
三极管这个指挥官会根据输入信号的大小和变化，来控制电流的流动。
它会把小信号放大，就像把一个小声音通过喇叭变得大大的。
这就好像是你在一个安静的房间里轻轻说话，然后通过一个神奇的装置，让你的声音在整个大厅里都能听得清清楚楚！神奇吧？而且哦，共发射极放大电路还有一个特别重要的特点，就是它能让信号的幅度变大。
这就好比是把一个小树苗培养成一棵参天大树，变得超级厉害。
你想想，要是没有这个放大电路，那些微弱的信号怎么能被我们清楚地察觉到呢？就像你在远处小声喊我，我可能根本听不到，但有了这个魔法盒子，我就能清楚地听到你的声音啦！在实际应用中，共发射极放大电路可是大功臣呢！比如在音响设备里，它能让音乐变得更响亮、更动听；在通信设备中，它能让信号传输得更远、更清晰。
总之，共发射极放大电路就像是一个默默无闻的英雄，在我们的生活中发挥着巨大的作用。
它虽然小小的，但是能量大大的！难道不是很神奇吗？难道不值得我们好好去研究和了解吗？朋友们，让我们一起为这个神奇的电路点赞吧！原创不易，请尊重原创，谢谢!。
《共射极放大电路》课件
自适应和智能控制研究
研究自适应控制和智能控制算法，实现共射极放大电路的自动调节 和控制。
生物医学应用研究
探索共射极放大电路在生物医学领域的应用，如生理信号检测和医 疗仪器等。
THANKS
感谢观看
实验电路的搭建与测试
实验器材准备
列出搭建实验电路所 需的电子元件和测试 仪器，如电阻、电容 、晶体管等。
电路搭建技巧
介绍如何根据共射极 放大电路原理图搭建 实际电路，包括元件 的选择、布局和连接 方式等。
实验步骤与操作
详细说明实验操作的 步骤和方法，包括电 源接入、信号源设置 、输入信号的产生和 输出信号的测量等。
安全注意事项
强调实验过程中应注 意的安全事项，如避 免短路、过载等危险 情况。
实验结果的分析与讨论
数据记录与整理
指导如何准确记录实验数据，包括输 入输出电压、电流等，并对其进行整
理和表格化处理。
误差来源与减小方法
探讨实验结果误差的可能来源，如测 量误差、元件参数误差等，并提出减
小误差的方法和技巧。
静态分析
静态分析是分析放大电路在没有输入信号时的直流工作状态，主要目的是确定电路 的静态工作点，即基极电流、集电极电流和集电极电压等参数。
静态分析的方法包括欧姆定律、基尔霍夫定律等，通过计算电路的直流通路来得出 静态工作点的参数。
静态分析对于理解放大电路的工作原理和设计至关重要，因为合适的静态工作点可 以保证放大电路在信号放大时不会出现失真。
性能指标分析是对放 大电路性能的评估和 比较，主要包括通频 带、最大不失真输出 电压、输入电阻、输 出电阻等指标。
通频带是衡量放大电 路对不同频率信号的 放大能力的指标，主 要由电路中元件的分 布参数决定。
共射极放大电路输入电阻小,输出电阻大
共射极放大电路输入电阻小,输出电阻大1.引言1.1 概述概述部分的内容可以包括以下信息：共射极放大电路是一种常见的电子电路结构，其具有输入电阻小、输出电阻大的特点。
该电路由三个主要元件组成：晶体管、负载电阻和输入信号源。
它是一种常见的放大电路，被广泛应用于各种电子设备和通信系统中。
在共射极放大电路中，输入电阻小是指电路对输入信号的阻抗较低，能够有效地接收和放大输入信号。
这种特性使得电路对外部信号源具有较高的灵敏度，能够以较低的电压或电流驱动电路。
因此，共射极放大电路在信号放大和传输中具有重要的作用。
而输出电阻大是指电路对外部负载的阻抗较高，能够有效地驱动负载并提供稳定的输出信号。
这种特点使得电路能够为外部设备提供较大的输出功率，同时保持较低的失真和波形变形。
因此，共射极放大电路在功率放大和信号传输中有着其他电路结构无法替代的优势。
通过分析共射极放大电路的输入电阻小和输出电阻大的原因，可以更好地理解这种电路结构的特性和应用。
本文将详细介绍共射极放大电路的工作原理、输入电阻小的原因以及输出电阻大的原因，以期对读者对该电路的理解和应用有所帮助。
文章结构部分的内容可以如下编写：1.2 文章结构本篇文章将围绕共射极放大电路的特性展开讨论，主要着重于分析该电路的输入电阻小和输出电阻大这一特点。
文章将分为引言、正文和结论三个部分。
在引言部分，我们将对共射极放大电路进行概述，介绍其基本原理和使用场景。
同时，我们还会阐述本文的目的，即解析共射极放大电路的输入电阻小和输出电阻大的原因。
这将为读者打下坚实的理论基础，使其对文章的内容有一个整体的把握。
在正文部分，我们将先详细介绍共射极放大电路的结构和工作原理。
接着，我们会深入探讨为何该电路具有输入电阻小的特点。
通过分析电路中的元件和信号传输过程，我们将揭示输入电阻小的原因，并举例说明此特性对电路性能的影响。
随后，我们将继续探讨共射极放大电路为何具有输出电阻大的特性。
我们将分析电路中各个元件的作用和相互影响，解释输出电阻大的原因。
基本共射极放大电路的工作原理
基本共射极放大电路的工作原理(1)共射组态基本放大电路的组成<?xml:namespace prefix = o /> 共射组态基本放大电路如图1所示。
图1共射组态交流基本放大电路基本组成如下：三极管T——起放大作用。
负载电阻RC，RL——将变化的集电极电流转换为电压输出。
偏置电路VCC，Rb——使三极管工作在线性区。
耦合电容C1，C2——输入电容C1保证信号加到发射结，不影响发射结偏置。
输出电容C2保证信号输送到负载，不影响集电结偏置。
(2)静态和动态静态—时，放大电路的工作状态，也称直流工作状态。
动态—时，放大电路的工作状态，也称交流工作状态。
放大电路建立正确的静态，是保证动态工作的前提。
分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。
(3)直流通路和交流通路放大电路的直流通路和交流通路如图2中（a），（b）所示。
直流通路，即能通过直流的通路。
从C、B、E向外看，有直流负载电阻、Rc、Rb。
交流通路，即能通过交流的电路通路。
如从C、B、E向外看，有等效的交流负载电阻、Rc//RL、Rb。
直流电源和耦合电容对交流相当于短路。
因为按迭加原理，交流电流流过直流电源时，没有压降。
设C1、C2足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。
(a)直流通路(b)交流通路图2基本放大电路的直流通路和交流通路(4)放大原理输入信号通过耦合电容加在三极管的发射结，于是有下列过程：（5）静态工作状态的计算分析法根据直流通路可对放大电路的静态进行计算IC=bIBVCE=VCC－ICRcIB、IC和VCE这些量代表的工作状态称为静态工作点，用Q表示。
（6）共射放大电路的工作原理及波形分析当基本共射放大电路的有输入信号时，基极电流、集电极电流、管压降均在原来静态直流分量上叠加了一个交流分量，工作波形如图所示：对于基本共射放大电路，只有设置合适的静态工作点，使交流信号加载在直流信号之上，以保证三极管在输入信号整个周期内始终工作在放大状态，输出信号才不会失真。
