环境噪音测试仪的设计.
基于单片机环境噪音测量仪
毕业设计（论文）课题名称：基于单片机的环境噪音测试仪专业电气系工程系班级车辆电子081学生姓名陈斌指导老师张敏三完成日期 2010年12月2011届毕业设计任务书一、课题名称：基于单片机环境噪音测量仪系统的设计二、指导老师：张敏三三、设计内容与要求1、课题概述本课题采用单片机设计一个环境噪音测量仪，实现测量噪音基本功能。
通过这个具体控制系统的设计，掌握微机控制系统设计的一般方法和处理问题的思路，特别是一些常用的技术手段，在实践教学环节中，积累设计经验，开拓思维空间，全面提高个人的综合能力。
2、设计内容与要求（1）设计内容：1)绘制噪音测量仪系统框图，确定设计方案。
2)了解电路所需芯片的功能、参数和工作原理。
3)采用protel完成噪音测量仪的原理图绘制。
4)采用C语言完成软件设计。
5)采用软件完成编译、仿真、下载.6)完成噪音测量仪的硬件设计方案.7)调试并实现噪音测量仪控制系统的功能.（2）设计功能要求：外界噪声信号通过传声器转换成音频信号,经过放大和V /F变换输入到单片机进行处理,实现对噪音的时实监测。
四、设计参考书《模拟电子技术》、《数字电子技术》、《单片机技术与应用》五、设计说明书要求1)封面2)内容摘要3)目录4)绪论5)正文（设计方案比较与选择、设计方案原理、计算、分析、设计结果的说明及特点）6)文献7)致谢8)附录（参考文献、图纸、材料清单）六、毕业设计进程安排第1周：材料准备与借阅，了解设计思路。
第2-3周：设计要求说明及课题内容辅导，完成图纸初稿。
第4-6周：进行毕业设计，完成说明书初稿。
第7-8周：第一次检查，了解设计完成情况。
第9周：第二次检查学生设计完成情况，并做好毕业答辩准备。
第10周：毕业答辩与综合成绩评定。
七、毕业设计答辩及论文要求1、毕业设计答辩要求答辩前三天，每个学生应按时将毕业设计说明书或者毕业论文、专题报告等必要数据交指导老师审阅，由指导老师写出审阅意见。
噪音测试检测标准
噪音测试检测标准一、测试环境要求噪音测试应在一个安静、无反射、均匀的环境中进行，以避免外部噪音和其他干扰因素对测试结果的影响。
测试环境内的温度和湿度应保持恒定，以确保测试结果的准确性。
二、测试设备1. 噪音测量仪器：应使用具有高灵敏度、低噪音、宽动态范围的噪音测量仪器，以保证测试结果的准确性。
2. 辅助设备：包括三脚架、麦克风、信号线等，以确保测试设备的稳定性和准确性。
三、测试方法1. 测试前应对噪音测量仪器进行检查和校准，确保其处于正常工作状态。
2. 确定被测设备的噪音排放位置，设置测量点，确保测量点的代表性。
3. 开启被测设备，在各个测量点进行噪音测量，记录数据。
4. 根据需要，可采用不同的测量方法，如定点测量、移动测量等，以满足测试要求。
四、噪音等级划分根据所测得的噪音声压值，将其划分为不同的等级。
通常情况下，可将噪音分为以下几个等级：等级声压值（dB）一级55-60二级60-65三级65-70四级70以上五、噪音污染标准根据不同的使用场合和环境要求，应制定相应的噪音污染标准。
通常情况下，以下场合应符合相应的噪音污染标准：1. 城市居民区白天不得超过55dB，夜间不得超过45dB。
2. 城市文教区白天不得超过50dB，夜间不得超过40dB。
3. 城市商业区白天不得超过60dB，夜间不得超过50dB。
4. 城市工业区白天不得超过65dB，夜间不得超过55dB。
六、数据记录与处理1. 对每个测量点的声压值进行记录，并记录测量时的环境参数，如温度、湿度等。
2. 对所记录的数据进行统计和分析，计算平均值、最大值、最小值等参数。
七、测试报告编制1. 测试报告应包含测试日期、测试地点、被测设备信息、测试环境参数、测量点声压值、噪音等级划分、噪音污染标准等内容。
2. 测试报告的编制应清晰、简洁，便于阅读和理解。
3. 测试报告应由专业人员进行审核和签字，以确保其准确性和可靠性。
八、测试人员资质1. 测试人员应具备相关的专业技能和知识，熟悉噪音测试的原理和方法。
噪声测量方法(自编)
噪声检测方法1．简易级检测常用普通声级计（也叫噪音计）检测设备的噪音。
现场检测时，首先估算设备尺寸，然后确定测点的位置。
设被检测的设备最大尺寸为D，其测试点的位置如下：D＜1米时，测试点离设备表面为30厘米。
D—1米时，测试点离设备表面为1米。
D＞1米时，测试点离设备表面为3米。
一般设备，要选4个测试点，大型设备测6个点。
测试高度一般为：小设备为设备高度的2／3处；中设备为设备高度的1／2处；大设备为设备高度的1／8处。
一般来说，测试环境要求有时不易满足，这时测试仅起到估计作用。
添加背景噪声的限值和修正。
2．工程级检测此方法利用规定的时间计权和通过倍频程来进行计算A计权值。
根据噪声源的特性及工作环境来选择测量点和测量频率范围。
3．精密级检测此方法要求在可控制声学环境下测量，如消音室、半消声室等的实验室条件下。
在测量表面上所有传声器位置和测试频率范围内的每个频带，背景噪声级应比被测声源工作是的声压级低10dB。
测试时的空气温度范围是15~30℃。
注：温度范围限定是为了保证对于不同噪声源的噪声测试时其偏差小于0.2dB。
在空气温度范围是15~30℃，湿度的最大修正量近似为0.04dB，可以忽略不计。
每次测量前，应采用1级准确度的声校准器来校准传声器，条件允许时，在测量频率范围内一个或多个频率上进行整个测量系统的校验。
被测声源安装在支架或硬平面（地面或墙壁）上，且处于消声室中心位置。
确保被测声源的辅助部件（电缆线）不向消声室辐射显著的声能；尽可能至于消声室外。
声源按操作规范运行。
传声器应垂直指向测量表面。
传声器的位置放于距中心点距离为大于0.5m。
且测试4个方向，前、后、左、右，高度为声源设备的1/2处。
对中心频率等于或小于160Hz的频带，测量时间至少为30s，对A计权声压级和中心频率等于或大于200Hz的频带，测量时间至少为10s。
数据应至少在声源的5个周期上进行平均：A.被测声源运行时的A计权声压级；B.由背景噪声产生的A计权声压级。
噪声测定实验教案
噪声测定实验一实验目的1掌握AWA5610C声级计的工作原理及其使用方法2掌握AWA6270A噪声频谱分析仪的工作原理及其使用方法二实验内容1使用AWA5610C声级计测量噪音2使用AWA6270A噪声频谱分析仪测量噪音三实验原理1 AWA5610C声级计的工作原理工作原理是被测的声压信号通过传声器转换成电压信号，然后经衰减器、放大器以及相应的计权网络、滤波器，或者输入记录仪器，或者经过均方根值检波器直接推动以分贝标定的指示表头。
2 AWA6270A噪声频谱分析仪的工作原理工作原理是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率,经混波器与输入信号混波降频后的中频信号(IF)再放大,滤波与检波传送到CRT的垂直方向板。
四实验设备仪器（一）AWA5610C声级计AWA5610C型积分声级计是一种袖珍式智能化噪声测量仪器，可广泛应用于环境噪声的测量与自动监测，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。
本仪器采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽等优点。
主要技术性能：驻极体测试电容传声器，灵敏度：1.传声器：Φ12.7mm(1/2”）约40mV/Pa，频率范围：20Hz～12.5kHz。
2.测量范围：35～130dBA(以2×10-5Pa为参考，下同）3.频率范围：20Hz～12.5kHz4.频率计权：A计权5.时间计权：快（F），慢（S）图1 AWA5610C声级计6.检波器特性：真有效值、峰值因数 37.准确度：2型8.测量时间：手控、10s、1min、5min、10min、20min、1h、4h、8h、24h。
9.显示：4位LCD，直接显示测量结果Lp、Leq、Lmax、Lmin、Linst、Tm及日历年、月、日、时、分、秒等。
10.储存：60组数据，包括年、月、日、时、分、设定时间、测量经历时间、最大声级，最小声级、等效声级。
油机房噪音测试方案

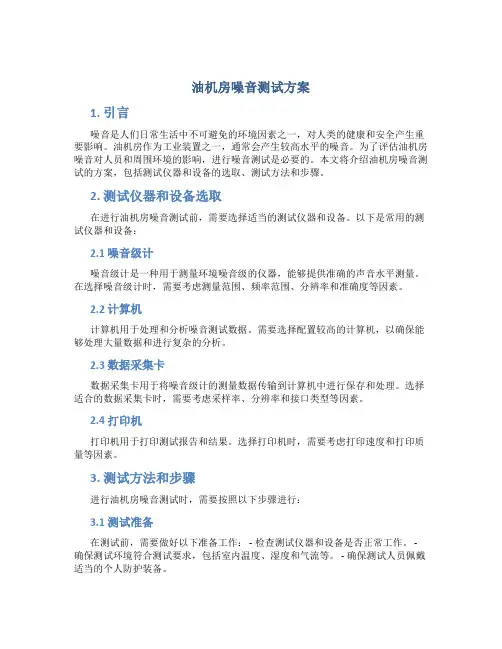

油机房噪音测试方案1. 引言噪音是人们日常生活中不可避免的环境因素之一，对人类的健康和安全产生重要影响。
油机房作为工业装置之一，通常会产生较高水平的噪音。
为了评估油机房噪音对人员和周围环境的影响，进行噪音测试是必要的。
本文将介绍油机房噪音测试的方案，包括测试仪器和设备的选取、测试方法和步骤。
2. 测试仪器和设备选取在进行油机房噪音测试前，需要选择适当的测试仪器和设备。
以下是常用的测试仪器和设备：2.1 噪音级计噪音级计是一种用于测量环境噪音级的仪器，能够提供准确的声音水平测量。
在选择噪音级计时，需要考虑测量范围、频率范围、分辨率和准确度等因素。
2.2 计算机计算机用于处理和分析噪音测试数据。
需要选择配置较高的计算机，以确保能够处理大量数据和进行复杂的分析。
2.3 数据采集卡数据采集卡用于将噪音级计的测量数据传输到计算机中进行保存和处理。
选择适合的数据采集卡时，需要考虑采样率、分辨率和接口类型等因素。
2.4 打印机打印机用于打印测试报告和结果。
选择打印机时，需要考虑打印速度和打印质量等因素。
3. 测试方法和步骤进行油机房噪音测试时，需要按照以下步骤进行：3.1 测试准备在测试前，需要做好以下准备工作： - 检查测试仪器和设备是否正常工作。
- 确保测试环境符合测试要求，包括室内温度、湿度和气流等。
- 确保测试人员佩戴适当的个人防护装备。
3.2 测试位置选择根据油机房的具体情况，选择适当的测试位置。
测试位置应尽量接近噪音源，并且代表性。
3.3 测试点布置在测试位置周围布置测试点，以保证测试数据的准确性和全面性。
测试点的布置应遵循一定的规则，例如等间距布置或辐射状布置。
3.4 测试记录在进行测试时，需要记录以下信息：- 测试时间：记录测试开始和结束的时间。
- 测量参数：记录使用的噪音级计、数据采集卡和其他参数的详细信息。
- 测量数据：记录在每个测试点的测量结果。
3.5 数据处理和分析将测试数据传输到计算机中，进行数据处理和分析。
环境噪声监测技术标准
环境噪声监测技术标准引言随着城市化进程的加快，环境噪声污染问题日益突显。
为了保护公民的身体健康和改善居民的生活质量，制定一套科学严谨的环境噪声监测技术标准具有重要意义。
本文将从噪声监测的目的、监测仪器和设备、监测方案等角度，阐述环境噪声监测的相关技术标准。
一、噪声监测的目的噪声监测的目的在于评估环境噪声对人体健康和居民生活的影响程度。
监测结果可用于制定噪声控制政策，改善城市环境，提高人民生活质量。
同时，噪声监测还可用于评估工业企业、交通运输系统、建筑施工等噪声源的控制效果，促进环境管理和可持续发展。
二、监测仪器和设备1.声级计声级计是噪声监测的核心仪器之一，用于测量噪声的声级和频谱特性。
标准应明确声级计的技术指标，包括测量范围、频率范围、响应时间等，以确保监测结果的准确性和可比性。
2. 数据记录器数据记录器用于噪声数据的采集、存储和传输。
应规定数据记录器的采样率、存储容量、数据格式等要求，以满足不同监测场景需求。
此外，数据传输的安全性和可靠性也应予以关注。
3. 附属设备附属设备包括声源定位仪、声音分析软件等。
标准应对这些附属设备的技术规范进行明确，确保监测结果的准确性和可靠性。
三、监测方案1. 监测点选取监测点的选取应遵循一定的原则，如代表性原则、重点区域原则等。
各行业应根据具体情况制定监测点的具体选取方法，并在标准中进行规范。
2. 监测时间和频率监测时间和频率的确定对于准确评估噪声污染具有重要作用。
标准应规定合理的监测时间和频率范围，并对特殊情况下的监测方法进行指导。
3. 监测数据处理和分析监测数据处理和分析的准确性对于评估噪声污染的程度至关重要。
标准应规定相应的数据处理方法和分析方法，以确保监测结果的可靠性和科学性。
四、质量控制为保证监测结果的可信性，质量控制是必不可少的环节。
标准应规定噪声监测的质量控制要求，包括仪器校准、现场验证、数据验证等，以确保监测结果的准确性和可比性。
五、报告编制噪声监测报告是监测结果的呈现方式，直接影响监测结果的有效传递和应用。
噪音测试仪设计-课程设计
噪音测试仪设计摘要：本文提出了一个噪音测试仪的设计方案，此测试仪能将外界噪声经过传声器转换成电信号。
由运放LM324构成三级放大电路，峰值检波网络输出直流电平反应了噪声声压的大小。
由LM331构成电压/频率转换电路，输出的频率信号变成TTL电平送给单片机的T0管脚，作为T0的计数脉冲。
系统的核心部分是单片机AT89C51，其3.5引脚接入NE555构成的定时器输出的方波，通过T1中断去控制T0定时计数。
从T0端输入的计数脉冲频率即反应了所测声压大小。
最后经CC4511译码再驱动三位LED数码管显示。
本设计的优点是电路简单、精度较高、实用性较强。
关键词：噪声测试仪，传声器，电压/频率，AT89C51，LEDAbstract:This paper presents a design of noise tester, this tester can outside noise through the microphone into electrical signals. Posed by the three op amp LM324 amplifier, peak detector network output DC level response to the size of the noise sound pressure. Constituted by the LM331 V/F converter, the output frequency signal into a TTL level to give the microcontroller T0 pin count as the T0 pulse. Core of the system is the microcontroller AT89C51, the 3.5 pin access NE555 timer output consisting of a square wave, through the T1 T0 timer interrupt to control the count. T0-ended input count from the pulse frequency that reflects the size of the measured sound pressure. CC4511 decoding and then drive the final three by the LED digital display. This design has the advantage of simple circuit, high precision and strong practicability.Keywords:Noise tester, microphone,V/F, AT89C51, LED目录1 前言 (1)2 整体方案设计 (2)2.1方案论证 (2)2.2方案比较 (3)3 单元模块设计 (4)3.1驻极体传声器 (4)3.2集成四运放LM324 (4)3.3峰值检波电路 (5)3.4LM331频率电压转换器 (6)3.5NE555构成的方波输出电路 (7)3.6CC4511译码驱动电路 (8)3.7七段发光二极管数码管 (9)4 软件设计 (10)5 系统技术指标及精度和误差分析 (12)6 结论 (13)7 设计小结 (14)8 参考文献 (15)附录1：电路总图 (16)附录2：电路仿真图 (17)附录3：软件代码 (18)1 前言随着工业生产、交通运输、城市建筑的发展，以及人口密度的增加，家庭设施（音响、空调、电视机等）的增多，环境噪声日益严重，它已成为污染人类社会环境的一大公害。
噪音测试仪器说明书
上海至茂电子科技有限公司ZM-C3噪音检测仪操作手册工厂地址：上海市奉金路470号地址：宁波市宁海三军庄电话:0574-********传真:0574-********网址： E-mail：sales@使用中有任何不理解的情况请与我们联系.感谢使用我公司产品，欢迎提出宝贵意见。
第2页共20页2目录1.前言---------------------------------------------32.噪音检测仪说明书---------------------------------43.装箱清单----------------------------------------144.开箱检查----------------------------------------155.安全及注意--------------------------------------166.诚挚说明----------------------------------------177.产品合格证--------------------------------------188.保修卡------------------------------------------19前言感谢您使用上海至茂电子科技有限公司产品，为了保证您安全、正确使用本产品，请在操作之前详细阅读本产品的全部内容。
本手册只适用于ZM-C3噪音测试仪。
本手册含有开箱检查单、产品主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列内容。
本册在编写过程中，我们已确保内容的全面性和准确性。
如果用户在使用过程中有任何疑问，欢迎直接与本公司或与本公司授权的代理商/经销商进行联系。
请用户妥善保管本手册，以保证仪器的正常使用。
内容若有更改，恕不另行通知。
可随时联系本公司获得最新版本。
任何个人和团体，未经本公司书面授权，不得抄袭或改编本手册的内容，否则被视为侵权。
噪音测试仪设计课程设计
噪音测试仪设计摘要：本文提出了一个噪音测试仪的设计方案，此测试仪能将外界噪声经过传声器转换成电信号。
由运放LM324构成三级放大电路，峰值检波网络输出直流电平反应了噪声声压的大小。
由LM331构成电压/频率转换电路，输出的频率信号变成TTL电平送给单片机的T0管脚，作为T0的计数脉冲。
系统的核心部分是单片机AT89C51，其3.5引脚接入NE555构成的定时器输出的方波，通过T1中断去控制T0定时计数。
从T0端输入的计数脉冲频率即反应了所测声压大小。
最后经CC4511译码再驱动三位LED数码管显示。
本设计的优点是电路简单、精度较高、实用性较强。
关键词：噪声测试仪，传声器，电压/频率，AT89C51，LEDAbstract:This paper presents a design of noise tester, this tester can outside noise through the microphone into electrical signals. Posed by the three op amp LM324 amplifier, peak detector network output DC level response to the size of the noise sound pressure. Constituted by the LM331 V/F converter, the output frequency signal into a TTL level to give the microcontroller T0 pin count as the T0 pulse. Core of the system is the microcontroller AT89C51, the 3.5 pin access NE555 timer output consisting of a square wave, through the T1 T0 timer interrupt to control the count. T0-ended input count from the pulse frequency that reflects the size of the measured sound pressure. CC4511 decoding and then drive the final three by the LED digital display. This design has the advantage of simple circuit, high precision and strong practicability.Keywords:Noise tester, microphone,V/F, AT89C51, LED目录1 前言 (1)2 整体方案设计 (2)2.1方案论证 (2)2.2方案比较 (3)3 单元模块设计 (4)3.1驻极体传声器 (4)3.2集成四运放LM324 (4)3.3峰值检波电路 (5)3.4LM331频率电压转换器 (6)3.5NE555构成的方波输出电路 (7)3.6CC4511译码驱动电路 (8)3.7七段发光二极管数码管 (9)4 软件设计 (10)5 系统技术指标及精度和误差分析 (12)6 结论 (13)7 设计小结 (14)8 参考文献 (15)附录1：电路总图 (16)附录2：电路仿真图 (17)附录3：软件代码 (18)1 前言随着工业生产、交通运输、城市建筑的发展，以及人口密度的增加，家庭设施（音响、空调、电视机等）的增多，环境噪声日益严重，它已成为污染人类社会环境的一大公害。
基于单片机的环境噪音检测仪的设计
基于单片机的环境噪音检测仪的设计作者：郑开明来源：《商情》2017年第05期【摘要】本文介绍了噪音监测系统的测量原理和系统组成，包括：噪音信号的转换、放大、V/F转换、数据采集和显示系统的设计。
噪音信号经过传声器变换成音频信号，电信号通过放大和V/ F 变换输入到单片机进行处理，并转换成相应的噪音分贝值通过LED 显示，从而实现噪音的实时监测。
【关键词】运算放大一、噪音污染的现状随着工业化水平发展越来越高，噪音污染日趋严重，已成为三大环境污染之一。
我国城市噪音污染已成为干扰人们日常生活的重要问题之一。
目前，城市环境噪音主要包含生活噪音、工业噪音、交通噪音、建筑施工噪音等，分别占整个噪音污染的47%、8%-10%、30%、5%左右。
据调查，全国对噪音污染的不满度逐年增加，并且一直是各类环境污染投诉的第一位。
所以，为了给人们营造一个健康的宜居环境，对噪音的实时测试报警就显得尤为重要。
二、噪音监测系统的发展现状噪音监测技术和设备已逐步进入规范化、标准化、系列化和配套化阶段。
虽然其研究和开发已取得较大进展，但仍有部分技术不够成熟，还需进一步研究和解决。
声级计一般包括传声器、放大器、衰减器、计权网络、检波器、指示表头和电源等组成。
为使传声器与衰减器匹配，传声器需将声音转换成电信号，由前置放大器变换阻抗来完成。
噪音声级的数值检测方法，首先是放大器将输出信号加到计权网络，对信号进行频率计权（或外接滤波器），然后经衰减器及放大器将信号放大到一定的幅值，送到有效值检波器进行检波，最后在指示表头上给出。
根据声级计在标准条件下测量1000Hz纯音所表现出的精度，六十年代国际上把声级计分为两类，精密声级计和通声级计。
我国也采用这种分法。
70年代以来有些国家推行四类分法，即分为0型、1型、2型和3型。
它们的精度分别为±0.46、±0.76、±1.00和±1.5dB。
依据声级计所用电源的不同，声级计还分为交流式声级计和用干电池的电池式声级计两类。
凯赛拉 CEL-63x 环境噪声测试仪 用户手册说明书
CEL-63x 环境噪声测试仪HB3336-01用户手册CASELLA MEASUREMENTRegent House,Wolseley Road,Kempston,Bedford,MK42 7JY，英国。
电话： +44 (0) 1234 844 100传真： +44 (0) 1234 841 490电子邮件：*******************网站：目录目录 (2)1介绍 (2)1.1本用户手册的结构 (4)1.2安全 (6)2性能 (8)3快速参考 (9)3.1打开仪器电源 (9)3.2使用控制键 (11)3.3设置时间和日期 (12)3.4校准仪器 (12)3.5运行仪器 (15)4详细说明 (23)4.1麦克风和前置放大器 (23)4.2用户控制键 (23)4.3屏幕组 (24)4.4测量视图 (45)4.5连接 (52)5技术规格 (54)5.1一般 (54)5.2标准 (54)5.3测量范围 (55)5.4RMS 频率加权 (55)5.5倍频和 1/3 倍频测量 (55)5.6峰值测量 (55)5.7RMS 检测器 (55)5.8背景噪音 (55)5.9频率响应 (55)5.10时间加权性 (55)5.11校正过滤器 (56)5.12参考方向 (56)5.13参考环境条件 (56)5.14工作环境条件 (56)5.15温度影响 (56)5.16湿度影响 (56)5.17储藏环境条件 (56)5.18麦克风 (57)5.19校准 (57)5.20电源 (57)5.21内部时钟 (57)5.22语言 (57)5.23电磁兼容性 (58)5.24交流电源射频场影响 (58)5.25三角架的安装 (58)5.26显示器 (58)5.27内存 (58)5.28连接性 (58)5.29可用数据组 (59)5.30物理特性 (62)6保养和维护 (63)7服务和保修安排 (64)7.1检查和测试 (64)7.2终身保修条件和条款 (64)7.3维修 (65)7.4用户服务 (66)8术语表 (67)9其他信息 (70)9.1声级校准器—声级修正 (73)9.2响应特性 (74)1介绍CEL-63x 系列设备属于噪声测试仪（其中―x‖为表示型号的数字—请参阅第 54页上的图 14）。
噪声测试 noise
Noise TEST 一．一般规定1．工作范围2．工作环境要求二．测试设备及工具三．测试及基本事项1．关于图面2．仪器校验3．采样测试4．记录数据5．测试报告制作四．其他注意事项编者：章静一、一般规定1．工作范围1.1．关于图面1.2．仪器校验1.3．采样测试，记录数据1.4．测试报告制作2．测试环境要求2.1 无尘室进入第三阶段管制,最后清洁完成。
2.2 无尘室FFU安装完成，运转正常。
2.3 空调系统正常送风。
2.4 制程系统没有运转。
二．测试设备及工具噪音计三．测试及基本事项1．关于图面1.1．了解各无尘室噪音限定值。
1.2．无尘室每40m2测一点，每个独立房间测一点，严格按照指定测试点测量。
1.3．有问题需与业主协调后方可作改动。
2．仪器校验2.1．积分噪音计须在一年之内有校验。
2.2．随附校验报告给业主确认3．采样测试3.1．测试时，采样高度应在1.5米。
3.2．测试时，探头不可离墙小于3米。
3.3．测试时，应尽量避开施工噪音和现场人员噪音。
4．测试报告制作4.1将仪器中现场记录的测试记录录入电脑表格中。
4.2检查已录入的数据，若有遗漏的再进行补测。
4.3若有不合格之数据，找出噪音来源。
4.4测试数据则按照测试时间、地点分类，按业主需求提出报告。
三．其他注意事项1．测试过程应保持周围环境清洁。
2．特殊状况须配合业主更改计划。
吹风筒噪音测试报告
吹风筒噪音测试报告
一、测试目的
本测试报告旨在评估吹风筒的噪音水平，以确保其在使用过程中产生的噪音在可接受的范围内，符合相关标准和用户需求。
二、测试设备与条件
1. 测试设备：噪音测试仪
2. 测试条件：室内环境，温度25℃，湿度50%
三、测试方法
1. 将噪音测试仪放置在吹风筒前方1米处，确保测试仪与吹风筒处于同一高度。
2. 开启吹风筒，设置不同的风速档位，记录各个档位下的噪音水平。
3. 重复测试3次，取平均值作为最终结果。
四、测试结果
以下是不同风速档位下的噪音水平测试结果：
风速档位噪音水平（分贝）
柔风 65
中风 75
强风 82
最大风 88
五、结论与建议
1. 根据测试结果，该吹风筒在最大风速档位下的噪音水平为88分贝，高于标准要求的最大噪音水平85分贝。
建议生产商对产品进行改进，降低噪音水平。
2. 在使用过程中，用户应尽量避免长时间使用最大风速档位，以减少对听力的潜在影响。
同时，建议在室内使用时，保持通风良好，以降低室内噪音水平。
城市声环境实验报告
城市声环境实验报告引言城市声环境对人们的身心健康和生活质量有着重要影响。
随着城市化进程的加速，城市中噪声污染问题逐渐凸显。
本实验旨在通过对城市不同区域的声环境进行测量和分析，探究城市环境中的噪声来源和分布规律，为改善城市声环境提供科学依据。
方法1. 实验器材- 噪声测量仪器- 笔记本电脑和数据处理软件2. 实验地点我们选择了城市中典型的区域进行测量，包括商业区、住宅区和交通枢纽。
在每个区域内，我们选择了多个测量点以充分考察该区域的声环境。
3. 测量过程- 在每个测量点，我们使用噪声测量仪器进行测量，记录下当前环境中的噪声水平。
测量时间为每个点持续十分钟，记录平均值和最大值。
- 同时，我们还对噪声的频谱进行测量，以了解不同频率的噪声在城市环境中的分布情况。
4. 数据处理将测量数据导入数据处理软件，进行数据分析和统计。
计算各个测点的平均噪声水平和最大噪声水平，并绘制柱状图和频谱图以展示结果。
结果与讨论通过对不同区域的测量，我们得到了城市不同区域的声环境特征。
1. 商业区商业区是城市中人流量最大的地方，噪声污染问题相对严重。
在我们的测量中，商业区的平均噪声水平为70分贝，最大噪声水平为85分贝。
主要的噪声源包括交通噪声、人声和商业设施。
2. 住宅区住宅区是人们休息和居住的地方，对噪声有较高的敏感性。
在我们的测量中，住宅区的平均噪声水平为60分贝，最大噪声水平为75分贝。
主要的噪声源包括交通噪声和社区活动。
3. 交通枢纽交通枢纽是城市中交通流量集中的地方，噪声问题较为突出。
在我们的测量中，交通枢纽的平均噪声水平为75分贝，最大噪声水平为90分贝。
主要的噪声源包括机动车辆和铁路交通。
通过对测量数据的分析，我们发现城市在不同区域噪声水平存在明显差异。
商业区和交通枢纽的噪声污染问题更为严重，而住宅区相对较为安静。
这与各个区域的功能定位和环境特点有关。
结论和建议城市声环境的噪声污染问题不容忽视，需要采取相应的措施加以改善。
多功能环境参数测试仪方案与制作
多功能环境参数测试仪方案与制作一、项目背景随着科技的发展和环境保护意识的增强，环境参数的监测和分析显得尤为重要。
为了准确、方便地获取环境参数数据，我们设计了一款多功能环境参数测试仪。
二、项目目标1.测量范围广：能够测量温度、湿度、光照强度、噪音等多种环境参数；2.精确度高：具备较高的测量精度和稳定性；3.显示方便：能够以数字和图形的形式直观显示环境参数信息；4.数据记录和导出：能够记录和存储一段时间内的环境参数数据，并支持导出；5.移动便捷：体积小巧、便于携带，可随时随地进行测试；6.可扩展性：可以通过添加模块或传感器，对更多的环境参数进行测试。
三、方案设计1.硬件设计：（1）核心控制模块：选用高性能的微处理器作为核心控制模块，负责整个系统的运行；（2）传感器模块：根据项目目标，选择相应的传感器模块进行环境参数测试；（3）显示器模块：使用液晶显示器，通过数字和图形显示环境参数信息；（4）数据存储模块：通过内部存储芯片将环境参数数据进行记录和存储；（5）通讯模块：支持USB、蓝牙或WIFI等通讯方式，对环境参数数据进行传输；（6）电源模块：使用纽扣电池或可充电锂电池作为电源，以保证测试仪的移动性。
2.软件设计：（1）测量算法：根据传感器模块的特性，编写测量算法，保证数据的准确性和稳定性；（2）界面设计：设计简洁、直观的界面，以数字和图形的形式显示环境参数信息；（3）数据存储和导出：将测量得到的环境参数数据进行存储，并支持导出到计算机或移动设备；（4）异常检测和报警：对异常参数进行检测，并通过声音或震动等方式进行报警提示；（5）可扩展性设计：支持添加新的传感器模块或功能模块，方便对更多环境参数进行测试。
四、制作过程1.硬件制作：根据设计方案，采购所需的硬件材料，并按照电路图进行连接。
注意保证连接的牢固和稳定，以确保仪器的正常运行。
对完成的硬件进行测试和优化，确保能够稳定准确地测量环境参数。
2.软件开发：根据软件设计方案，编写相应的代码，并进行测试和调试。
热泵噪音实验报告
一、实验目的为了解热泵在运行过程中的噪音特性，以及不同因素对噪音的影响，本实验对某型号热泵进行了噪音测试，分析其噪音来源、传播路径及降低噪音的方法。
二、实验设备1. 热泵机组：某型号空气源热泵机组，额定功率为5匹。
2. 噪音测量仪：便携式噪音测量仪，量程为30～130dB(A)。
3. 气压计：用于测量实验环境温度。
4. 检测麦克风：用于捕捉噪音信号。
5. 测量架：用于固定噪音测量仪和麦克风。
三、实验方法1. 实验环境：在实验室内进行，室内温度为25℃，相对湿度为50%。
2. 实验步骤：（1）将热泵机组放置在实验室内，确保机组稳定运行。
（2）将噪音测量仪和麦克风固定在测量架上，距离热泵机组约1米。
（3）启动热泵机组，分别测量机组在不同运行状态下的噪音值。
（4）分别测量热泵机组各个部件（如压缩机、风机、水泵等）的噪音值。
（5）测量热泵机组在不同运行状态下的噪音值。
（6）分析噪音来源、传播路径及降低噪音的方法。
四、实验结果与分析1. 热泵机组运行过程中的噪音值（1）启动热泵机组，测量其运行过程中的噪音值。
实验结果显示，热泵机组在运行过程中噪音值为70～75dB(A)。
（2）分别测量热泵机组各个部件的噪音值。
实验结果显示，压缩机噪音值为60～65dB(A)，风机噪音值为70～75dB(A)，水泵噪音值为50～55dB(A)。
2. 热泵机组噪音来源分析（1）压缩机噪音：压缩机是热泵机组的主要噪音来源，主要产生于压缩机内部的振动和气体流动。
压缩机在运行过程中，活塞与气缸之间的摩擦、排气阀与气缸盖之间的碰撞等因素都会产生噪音。
（2）风机噪音：风机在运行过程中，气流在风机叶片、导流叶片等部位产生涡流、湍流等，导致噪音的产生。
（3）水泵噪音：水泵在运行过程中，液体在叶轮、泵壳等部位产生涡流、湍流等，导致噪音的产生。
3. 热泵机组噪音传播路径分析（1）空气传播：热泵机组运行过程中产生的噪音通过空气传播到周围环境。
（2）固体传播：热泵机组运行过程中产生的噪音通过机组与建筑物的接触面传播到周围环境。
产品噪音测试方法标准
产品噪音测试方法标准一、测试环境要求1. 测试环境应安静，无明显的噪音干扰，室内墙壁和地面应使用吸音材料，以减少反射声对测试结果的影响。
2. 测试环境内的温度和湿度应保持在一定范围内，以保证被测产品的性能稳定。
3. 测试环境应具备足够的电源，以满足测试设备的供电需求。
二、测试仪器准备1. 声级计：用于测量产品发出的噪音水平，应选用符合国际标准的声级计，并定期进行校准。
2. 频谱分析仪：用于分析噪音的频率成分，应选用具有宽频带测量范围和良好稳定性的频谱分析仪。
3. 测试软件：用于控制测试流程和记录测试数据，应选用具有可视化界面和数据分析功能的测试软件。
三、测试场地要求1. 测试场地应宽敞明亮，无明显的障碍物和反射面，以避免干扰噪音的传播。
2. 测试场地内的地面应平整，无异物和突出物，以免影响噪音的测量结果。
3. 测试场地应具备良好的通风条件，以保证被测产品散热良好。
四、被测样品准备1. 被测样品应符合测试要求，并处于正常工作状态下。
2. 被测样品周围应无其他干扰源，以免影响测试结果。
3. 被测样品应按照规定的安装方式进行固定，以确保测试结果的准确性。
五、测试程序及步骤1. 将声级计和频谱分析仪放置在测试场地中心位置，调整好高度和角度。
2. 将测试软件与声级计和频谱分析仪连接，设置好测试参数。
3. 按照规定的测试流程进行噪音测量，记录测试数据。
4. 分析测试数据，得出测试结论。
5. 如需要，对被测产品进行调整和改进后重复上述步骤进行再次测试。
六、测试结果记录与分析1. 记录测试数据，包括噪音水平、频率成分等信息。
2. 分析测试数据，与行业标准和企业标准进行对比，评估被测产品的噪音性能。
3. 根据测试结果提出改进意见和建议。
七、测试报告编写与审核1. 根据测试结果编写测试报告，包括测试目的、测试环境、测试仪器、被测样品、测试程序及步骤、测试结果记录与分析等内容。
2. 审核测试报告，确保报告的准确性和完整性。
学校噪音测试方案
学校噪音测试方案1. 引言噪音是学校环境质量的一个重要指标。
过高的噪音水平可能会影响学生的学习效果和身心健康。
因此，为了确保学校环境的舒适性和学生的学习质量，有必要对学校噪音进行定期测试和评估。
本文档将介绍学校噪音测试方案，包括测试方法、设备要求、测试步骤和数据分析等内容。
2. 测试方法2.1 分贝测量法在学校环境噪音测试中，最常用的方法是使用分贝测量法。
分贝（dB）是衡量声音强度的单位。
分贝测量法可以通过测量声音的压力级来确定噪音水平。
2.2 测试点选择为了全面评估学校噪音情况，需要选择具有代表性的测试点进行测试。
常见的测试点包括教室、图书馆、食堂、走廊等。
2.3 测试时间选择测试应在正常的学校活动时间进行，以确保测量结果真实反映学生日常的噪音暴露情况。
测试时间应包括上午、下午和晚上。
3. 设备要求3.1 分贝计分贝计是进行噪音测试的主要设备。
选择一个准确、可靠的分贝计非常重要。
分贝计应具备以下特点：•测量范围广：能够测量不同级别的噪音。
•高精度：确保测量结果准确可靠。
•可靠性：长时间和频繁的使用中性能稳定可靠。
•易于操作：方便测试人员快速进行测试。
3.2 其他设备除了分贝计外，还可以配备其他设备来辅助测试。
例如，音频采样设备可以记录噪音的频谱信息，有助于更详细地分析学校噪音的特征。
4. 测试步骤以下是学校噪音测试的一般步骤：4.1 准备工作•确定测试点：选择代表性的测试点。
•检查设备：确保分贝计和其他设备正常工作。
4.2 测量噪音水平通过分贝计进行噪音水平的测量。
在每个测试点进行多次测量，以获取更准确的结果。
记录每次测量的数值。
4.3 上述步骤的重复在不同的时间和地点重复进行上述步骤，确保测试结果的全面性和可靠性。
5. 数据分析测试结束后，需要对收集的数据进行分析，以便对学校噪音进行评估。
以下是一些常见的数据分析方式：5.1 噪音水平分布分析将每个测试点的测量结果绘制成直方图或箱线图，以了解噪音水平的分布情况。
环境噪音测试仪器操作指南说明书
环境噪音测试仪器操作指南说明书本文将详细介绍环境噪音测试仪器的操作指南，包括仪器的基本使用步骤、注意事项和技巧等。
通过仔细阅读并按照说明书中的要求正确操作仪器，您将能够准确、便捷地进行环境噪音测试。
1. 仪器外观及基本组成环境噪音测试仪器外观如图1所示，主要由控制面板、显示屏、测量麦克风、电源接口等组成。
在进行测试前，请确保仪器外观完好无损，各部件连接可靠。
2. 仪器准备工作- 将电源线插入仪器的电源接口，并将另一端插入稳定的电源插座。
- 打开仪器开关，待仪器启动完毕后，显示屏将显示出相关信息。
3. 测试前的设置- 按下菜单按钮，进入测试参数设置菜单。
- 根据实际测试环境的要求，设置合适的测试模式、时间间隔、频率范围等参数。
- 通过调整麦克风的位置和角度，确保其能够准确捕捉到环境中的噪音。
4. 开始测试- 按下启动按钮，仪器将开始自动采集环境噪音数据。
- 在测试过程中，您可以通过观察显示屏上的实时数据，了解当前环境的噪音水平情况。
5. 测试结果的保存与导出- 当您需要保存测试结果时，按下保存按钮，仪器将会将数据保存到内部存储器或外部设备中（如U盘）。
- 如果需要导出数据进行进一步的处理与分析，连接仪器与电脑并通过相应的软件进行导出操作。
注意事项：- 在进行测试时，保持测试环境尽量安静，避免人员和噪音源干扰。
- 仪器应放置在平稳的地面上，并尽量远离振动源。
- 在测试使用过程中，注意保护仪器免受撞击、水激光以及其他可能损坏仪器的物质。
技巧：- 为了提高测试的准确性，建议在同一测试点进行多次测试，然后取平均值作为最终的测试结果。
- 可以通过调整仪器的灵敏度来适应不同场景下的测试需求。
- 在进行长时间测试时，可以利用仪器的定时功能，以便在测试完成后自动关闭仪器，节省能源。
本文为您提供了环境噪音测试仪器的操作指南说明书。
通过仔细阅读并按照说明书中的要求正确操作仪器，您将能够准确、便捷地进行环境噪音测试。
祝您测试顺利！注：本文中的图片仅为示意图，仪器实物可能与图片略有差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课 程 设 计课程名称 测控电路课题名称 环境噪音测试仪的设计专 业 测控技术与仪器班 级 1302 学 号 201301200204 姓 名 翟富祥指导老师黄峰、徐谦、余晓霏、李亚2016年6月20日电气信息学院课程设计任务书课题名称环境噪音测试仪的设计姓名翟富祥专业测控技术班级1302 学号04指导老师黄峰课程设计时间2016年6月20日-2016年6月26日（17周）教研室意见意见：审核人：一、任务及要求1）设计一个噪音测试仪，量程为0~100dB（也可以选择其它量程），分辨率10dB；2）采用LED数码管显示测量值，具有“保持（HOLD）”功能和“启动（START）”按键。
设计要求：1）安装、调试电路，记录调零、定标的数据，并对漂移（零漂、温漂）、重复性、线性度等参数进行测试、分析。
2）进行系统的方案设计；3）要绘制原理框图，绘制原理电路；4）要有必要的计算及元件选择说明；5）如果采用单片机，必需绘制软件流程图；6）写出课程设计报告。
报告中应包括原理框图、参数曲线分析、操作方法、测控流程等，调试过程中遇到的问题，改进方法和总结体会。
7）答辩。
二、进度安排周一：集中布置课程设计任务和相关事宜，查资料确定系统总体方案。
周二～周三：完成硬件电路设计周四～周五：设计报告撰写。
周五进行答辩和设计结果检查。
三、参考资料1.测控电路（第2版），张国雄，机械工业出版社.2006。
2.模拟电子技术基础（第2版），童诗白，高等教育出版社.1988。
3. 传感器原理及应用（第2版），王化祥，天津大学出版社.1999。
4.中国传感器网站/目录第1章设计任务及要求 (1)1.1设计任务 (1)1.2 设计要求 (1)第2章系统方案设计 (2)2.1设计思路 (2)2.2 整体程序框图 (2)第3章系统硬件电路设计 (3)3.1 时钟复位电路 (3)3.2 放大电路 (3)3.3 V/F转换电路 (4)3.4 数码管显示电路 (5)第4章系统软件设计 (7)4.1 频率与声压级检测算法 (7)4.2 总程序流程图 (7)4.3查表子程序 (8)4.4 显示子程序 (9)第5章总结 (10)参考文献 (11)附录环境噪音测试仪电路图 (12)第1章设计任务及要求1.1 设计任务本课题要求设计一个环境噪音测试仪，具体要求：1）量程为0~100dB（也可以选择其它量程），分辨率10dB；2）采用LED数码管显示测量值，具有“保持（HOLD）”功能和“启动（START）”按键。
1.2 设计要求1）安装、调试电路，记录调零、定标的数据，并对漂移（零漂、温漂）、重复性、线性度等参数进行测试、分析。
2）进行系统的方案设计；3）要绘制原理框图，绘制原理电路；4）要有必要的计算及元件选择说明；5）如果采用单片机，必需绘制软件流程图；6）写出课程设计报告。
报告中应包括原理框图、参数曲线分析、操作方法、测控流程等，调试过程中遇到的问题，改进方法和总结体会。
第2章系统方案设计2.1 设计思路根据课题要求，需要由数码管显示噪音测量值，具有“保持（HOLD）”功能和“启动（START）”按键。
并通过按键进行复位。
本设计采用AT89C51系列单片机作为控制芯片，并主要由时钟复位电路模块、数码管显示电路模块和声音放大电路模块和转换电路模块四部分组成。
2.2 整体程序框图图2.1 整体程序框图第3章系统硬件电路设计3.1 时钟复位电路本设计采用的是按键上电复位电路。
单片机89C51的复位电路由电阻，电容和复位开关组成，其复位端为第9脚。
当按下复位开关后，第9脚的电压由原来的低电平变为高电平，使单片机实现复位操作。
也就是当该端子上保持两个机器周期的高水平时，可对89C51单片机实现复位操作。
时钟电路：时钟电路是由电容C4、C5和12MHz的晶振组成，接在单片机的第18和19脚(即XTAL1和XTAL2端)。
因其采用的是振荡频率12MHz的晶振，所以其软件的一个机器周期为1us。
电路如图3.1所示图3.1 时钟复位电路3.2 放大电路音频放大电路的作用主要是将信号处理器发送过来的信号功率放大，使其信号的功率达到设计要求。
对该部分电路的要求是输出功率大。
通过比较发现LM386集成电路使用简单，基本没有外围器件，而且它还有体积小、电源范围宽、外接元件少、电压增益可调整、频率响应好、输出功率大、总谐波失真小等优点。
因此本课题选用LM386来组成音频功率放大电路。
LM386的引脚图如图3.2所示。
图3.2 LM386引脚图因为声音传声器输出的电压信号非常微弱，只有毫伏级，为了能更好的采集到信号数据，必须经过电压放大器来进行电压放大，采用LM386芯片电压增益200倍的接法，即在1和8引脚间接10uF的电容，如图3.2所示。
图3.2 放大电路3.3 V/F转换电路本课题的V/F转换电路主要是用LM331构成的电压/频率的转换电路。
LM331使用了新型温度补偿能隙基准电路，在规定工作温度范围内和4伏电源电压下都有较高精度。
由LM331构成的电压/频率转换电路，输出的频率信号变成TTL电平送给单片机的P3.4引脚，作为T0的计数脉冲。
该转换电路线性良好，抗干扰能力强，输出频率范围在10—100kHz 以上，优于普通8位并行A/D转换器，有利于提高系统的测量范围。
LM331的引脚图如图3.3所示。
图3.3 LM386引脚图采用单电源LM331V/F转换，在整个测量电路中,电压信号与脉冲信号即V/F的转换对整个系统的工作起着重要作用,因此本课题采用了高性能的电压频率转换集成电路LM331作为系统的核心,由LM331构成的V/F转换电路,将电压信号(0～5V)转换成对应的频率信号(0～10KHz),该频率信号以TTL电平送入89C51单片机的P3.4引脚,作为T0的计数脉冲，如图3.4所示。
图3.4 V/F转换电路3.4数码管显示电路本设计中采用1602LCD（并行）显示器显示。
LCD显示器是单片机应用系统常用的输出器件。
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
LCD的数据由单片机的P0～P7口输入，进入LCD后按一定的规律显示出来。
LCD 显示电路的具体电路如图3.5所示。
图3.5 数码管显示电路第4章系统软件设计4.1 频率与声压级检测算法由于在电路中已检测出频率信号，只要经CPU换算就可以得到频率的大小，计算公式为：f=n/t公式中的t为定时器定时时间，n为在t时间内计数器的计数值，f为计算后的频率。
电路中的基准电压V1相当于0dB时的电压5uV，V声音转换的电压值，Lp是在此基础上进行换算与校准就可以得到相应的db数，计算公式为：Lp=20lg(V/V1)4.2 总程序流程图本课题的总程序流程图如图4.1所示。
其中子程序包括：查表子程序、显示子程序。
图4.1 总程序流程图因为进入单片机的脉冲信号与实际显示值之间有一定的对应关系，查表子程序的作用是通过软件编程查找显示所需要的值。
程序流程图如图4.2所示。
图4.2 查表子程序由AT89C51单片机芯片将数据处理后的结果由显示子程序通过显示器显示。
图4.3 显示子程序第5章总结为期一周的测控电路课程设计结束了，在这一周的时间里有烦恼、焦急，也有开心。
这次课程设计，我们小组的课题是环境噪音测试仪的设计。
在刚拿到课题的时候，我们都很迷惘，毕竟在上个学期的测控电路课程学习中没有扎实的掌握理论知识，而且经过这么久的时间，也已经忘得差不多了。
然后就开始翻书网上查找资料，还有指导老师黄老师的指导，一步步的从方案的选取设计到硬件软件的设计，再到现在的报告的完成。
课程设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。
在做课程设计之前，听平时的课觉得测控电路应该不会太难，可到真正做设计的时候就碰到了各种各样的问题，通过查阅大量相关资料，与小组同学交流讨论，并向老师请教等，慢慢的克服了遇到的各个困难。
在这个过程中，我学到了许多东西，同学之间的互帮互助，独立学习工作的能力以及与同学小组之间的交流沟通能力，这些在书上是学不到的。
通过这次课程设计我明白，学习是一个长期积累的过程，并不能一蹴而就，在日后的学习、生活和工作中，都应该要坚持不懈的努力学习，虽然开始的过程会比较辛苦，但经过一段时间的努力后，你会收获成功的喜悦，这对以后的工作会有很大的帮助。
通过这次的课程设计，我才真正明白理论结合实际的道理与重要性。
在以后的学习中，更要把理论联系实际，把我们所学的理论知识用到实际当中，学习测控电路即是如此。
十分庆幸拥有这次课程设计，让我受益匪浅。
参考文献1.测控电路（第2版），张国雄，机械工业出版社.2006。
2.模拟电子技术基础（第2版），童诗白，高等教育出版社.1988。
3. 传感器原理及应用（第2版），王化祥，天津大学出版社.1999。
4.中国传感器网站/附录环境噪音测试仪电路图电气信息学院课程设计评分标准。
