1.3简单结构的设计PPT课件

合集下载

三简单结构的设计794演示课件.ppt

fhfh
5
世界首座弧形钢塔斜拉桥南京建成通车
fhfh
6
07年5月13日，法国马拉松赛参赛者在世界最高斜拉桥上飞奔。
该桥横跨法国南部城镇密佑附近的塔恩河上的山谷,高343米，甚至高过了埃菲尔铁塔而且仅仅比帝国大厦低38米，堪称世界最壮观的公路桥。密佑高架桥长2460 米，整个结构耗费钢材36000吨，占大桥重量的四分之一，其他部分是用混凝土建造的。
三简单结构的设计
基本要求：
1、熟悉结构设计的主要因素。 2、绘出简单的设计图纸，并制作实物模型或原型。
3、体验结构设计因素所在。发展要求：树立良好的科学设计观。重要概念：安全性、适应性、耐久性、稳定性和经济性
fhfh
1
1 结构设计应考虑的主要因素
结构设计的目标及要求结构设计应以功能的实现为基本目标，应满足设计规范，满足使用者的基本需要。
fhfh
7
杭州湾大桥的设计方案
fhfh
8
杭州钱江大桥结构
fhfh
9
fhfh
10
fhfh
11
fhfh
12
fhfh
13
泰顺廊桥的结构原理：廊桥结构的基本组合单元是六根杆件，纵向四根、横向两根，平面呈“井”字形。利用受压产生的摩擦力，构件之间越压越紧。这种结构，不用钉铆，只需用相同规格的杆件，别压穿插，搭接而成。从力学上分析，上端的纵梁压在横梁上，横梁又压在相对一根纵梁上，上下两根纵梁夹住一根横梁，摩擦力使得横梁不能滑动，结构简单而奇妙，这种结构，整体为拱形结构，因此沿拱心线整体受压，不会产生弯矩，就每一根杆件来说，又是最简单的简支梁，承受两种集中荷载。桥的构件统一，无特殊，异形的构件，伐下的树木只需经少量人工即可制成合格构件，而且，装卸方便，拆桥时可以做到不损构件，且可重复利用。小杆件便于运输，用小构件形成大跨度，经济合理。“虹桥结构”有很好的受压性能，只要两端固定，桥就能很好地承受向下的荷载，由于结构的特殊，桥受到向上的反弹力，就很容易失稳遭受破坏。为此，泰顺的虹桥都采用了廊桥这种形式，桥上建廊屋非但不是负担，反而增加了稳定性。每当山洪爆发时，当地居民将家中最重的物体或大石头搬到桥上来增加桥的稳定性。木拱桥以较短的木材，通过纵横相贯，犹如彩虹飞架宽阔水面，其巧妙的结构，令人惊叹！

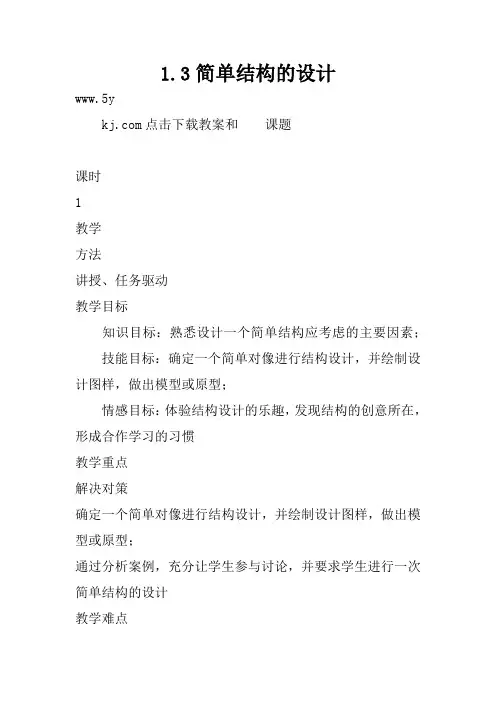

1.3简单结构的设计

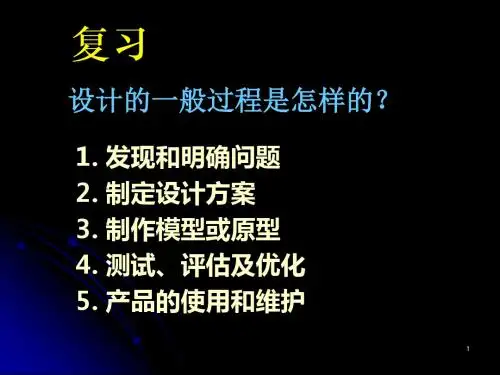

1.3简单结构的设计www.5y点击下载教案和课题课时1教学方法讲授、任务驱动教学目标知识目标：熟悉设计一个简单结构应考虑的主要因素；技能目标：确定一个简单对像进行结构设计，并绘制设计图样，做出模型或原型；情感目标：体验结构设计的乐趣，发现结构的创意所在，形成合作学习的习惯教学重点解决对策确定一个简单对像进行结构设计，并绘制设计图样，做出模型或原型；通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计教学难点解决对策确定一个简单对像进行结构设计，并绘制设计图样，做出模型或原型；通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计教学过程实施内容设计说明时间引入教师：上学期我们已经学习过了设计的一般过程，那请同学们一起说说，设计的一般过程是怎样的？学生：1.发现和明确问题2.制定设计方案3.制作模型或原型4.测试、评估及优化5.产品的使用和维护让学生回忆和巩固所学内容2分钟新课教学一、结构设计的介绍过渡：结构设计对于我们的日常生活产生重要的影响，它属于设计范畴，应遵循设计的一般原则，在第三周的时候，我们已经开始了设计和制作，相信同学们都准备了自己小组的设计作品，在展示自己的设计之前，我们首先来看看别人的一些设计是怎样的？多媒体展示：选取几座著名的桥梁设计，通过讲解图片案例，说明各种桥梁设计的类型，选取的案例有赵州桥、多瑙河桥、福斯湾悬臂钢桁架桥、高明桥、维拉札诺桥等桥梁。

过渡：如果你们小组设计的是桥梁设计，大概就有上面的一些类型，如果是做相框或其他工艺品设计，我们又可以从那些地方突破呢？下面请看看一下一些设计多媒体展示：选取一些外观具有创意或者功能上进行创新的图片案例，具体的例子有：花瓶、手表、座椅、多功能笔具、各种相框等。

过渡：看了这么多的案例，我们心中可能有着这样的感叹：别人的设计怎么这么好。

其实在我们同学周围都有着很多很好的设计，下面我们就看一下同学们的风采。

二、结构设计比赛各小组先用5分钟完善自己的设计并讨论一份说明书，介绍本小组的设计，然后参加“显创意、展风采”班级简单结构设计大赛，用3分钟左右时间介绍自己的设计，由评分员评分，最后根据分数选出一、二、三等奖评分标准：创新占40％，工艺、稳固、使用占20％，过渡：经过了一轮激烈的比赛以后，我们看到了同学们的风采，但是我们在发挥想像力的同时有写结构设计的目标和主要因素还是要注意的三、结构设计的目标和主要因素结构设计以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需求。

简单结构的设计和经典结构的赏析PPT课件

结构设计
寿命安全
稳定性
美观
等```
案例分析：户外广告牌结构设计中的抗风问题
经典结构的欣赏
如何赏析设计作品？（以建筑为例）
文化技术
一、中西经典结构赏析
故宫
文化：汉族文化的代表。建筑色彩以朱墙黄顶为主，表现皇帝的威严。屋顶的飞檐结构减轻了建筑大屋顶的沉重感，既增添了飞动轻快的美感，同时又体现了高贵华美的风韵，丰富了建筑文化。
鸟巢床狗狗拖把
珍道具
1.结构设计的目标及要求
以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需求。
例：用脚跑的自行车的结构设计
功能规范基本需求
帮助不会骑车的人代步、锻炼手脚
固定身体的护具结构要具备一定的强度，前后轮的距离等
外形、色彩等
一项产品在结构设计时不仅要考虑其功能或目标的实现，还应注意产品结构设计的国家标准和规范要求。
二、中国民间建筑赏析
吊脚楼
文化：南岭山地文化。苗族、水族、侗族、瑶族、土族等少数民族居住的干栏式建筑。这种楼房往往依山傍水建成，体现人与自然的和谐。技术：选择坡度较为平缓的地方，一半平整土地，另一半依据山势用长短不一的杉木柱头支撑，架木铺板，与挖平
的屋场地合为一个平坦的整体，再在此整体上建房。这样子房屋下部被架空，可以通风避潮和防止野兽的侵害，适应山区潮湿多雨而且炎热的气候。
德
比
国
利
科
时
隆
布
教
鲁
堂
塞
尔
法
荷
国
兰
巴
阿
黎
姆
圣
斯
母
特

简单结构的设计PPT课件

26
27
28
29
30
31
2019/9/23
32
16
2019/9/23
17
3、设计简易相片架。
（1）要求：水平要超过教科书中的三个方案，因为你是站在别人的肩膀上。在相框和支架的设计上都要有创意（2）目标激励： a、有创意的设计方案要到学校存档，发布到校园网上。 b、你所做的模型或原型还可送给你最要好的同学，因是自己亲手所做，比买贵重物品相送更能表达纯洁的友谊。 c、最先设计出来的同学到黑板上画出方案并讲解方案的结构和设计思想。每个同学充分发挥自己的想象，所做方案各不相同。教师在同学中巡视，对于所设计的方案有创意的同学，教师在成绩册中当场予以记载，并要求课后用A4纸画好交老师存档。
各小组先用5分钟完善自己的设计并讨论一份说明书，介绍本小组的设计，然后参加 “显创意、展风采”班级简单结构设计大赛，用3分钟左右时间介绍自己的设计，由评分员评分，最后根据分数选出一、二、三等奖
温馨提示：相框设计主要从强度、安全、审美、个性、功能、创意、成本、功能等方面介绍。
23
显创意、展风采
评分标准：
项目比重得分
创新 40％
工艺 20％
稳固 20％
实用 20％
24
小结
（一）学习结构设计的重要性。（二）学习结构设计的目标及要求（三）学习结构设计应考虑的主要因素：（四）简单结构的设计案例
25
作业：
根据所学结构的知识，准备材料，设计出一个作品。突出结构的稳定性、强度、美观、实用。（作品可以是报架、鞋架、书架、相片架、桥梁的模型等等。材料可用硬纸壳、木料、塑料、金属等。）
11
不同的结构设计, 应考虑的因素各有侧重, 但无论在哪一类用途的结构设计中, 安全都是至关重要的因素。

高中通用技术苏教版必修2- 1.3 简单结构的设计 (共44张PPT)

学科:通用技术
课题：简单相片架（相框）的设计与制作
简易相片架的制作
• 请大家展现调查到的相片架的不同款式，并与刚才网络上的相片架进行比较，指出设计上的异同。（从人机关系、设计的一般原则、结构的稳定性方面去比较），然后指出大众化的相片架是哪一款？大家能否在大众相片架设计的基础上进行加以改造（改进和创新）？
简易相片架的设计
设计项目：
设计一个简易相片架。
设计要求
1. 能方便的取放相片。 2. 具有一定的稳定性和强度。相框不易变形，支架不易松动，相框与支架连接牢固。
3. 具有一定的装饰性。 4. 相框的长度、宽度、厚度的尺寸要求为175mm×125mm×10mm。
设计分析
相片架的就诶够设计可分为两部分，即相框和支架。 1. 相框的就诶够设计在取放相片是，相框的构件需要承受一定的外力，所以相框结构设计中，需要考虑那些因素？
讨论得到：（1）相框的几何形状的选择，使相框不变形的措施（2）相框构件之间的连接（3）相框构件的截面形状
设计分析
2. 支架的结构设计
支架的作用在于能支撑起相框并不易翻到，故在支架结构设计中，需要考虑那些方面呢？
讨论得到：
（1）支架的支撑形式的选择，使支架不易翻倒的措施
（2）支架构件的截面形状及连接
• 支架的结构设计:支架的支撑形式的选择，使支架不易翻倒的措施。支架构件的截面形状以及连接。
• 相框与支架之间的连接:根据不同的设计方案，相框与支架间可以是铰连接或固定连接。在批量制作中，还可采用不需要连接的塑料整体成型的结构
●分析相片架的强度
• 由于相片架在使用过程中受到外力的影响，因此在设计时要考虑结构的强度。通常，相片架的结构的几何形状采用长方形，其结构缺陷是：强度较差，在外力作用下容易挪位、变形，整个结构出现松动现象。那么，该如何解决呢？

高一通用技术《简单结构的设计》2课件

➢这几个方案的优缺点各是什么? ➢结构的稳定性、强度是否能保证? ➢在制作方面是否具有可行性? ➢有哪些需要改进的地方? ➢你还能想到哪些设计方案？
安全性
稳定性
耐久性
结构设计
强度成本
……
适用性
用于模型制作
● 根据GB/T10357.1-2013《家具力学性能试验第1部分:桌类强度和耐久性》、GB/T10357.7-2013《家具力学性能试验第 7部分:桌类稳定性》进行强度、稳定性试验，并撰写试验报告。
站立式办公桌结构设计分析
桌面的设计
高度调节结构的设计
结构设计
支撑结构的设
计
各部分的连接
设计思路
站立式办公桌的设计方案
设计草图
组长发言人（1-2名）记录员材料管理员工具管理员计时员
第一小组设计一个可放置在已有书桌桌面上使用的可调高度的折叠桌。
1.桌面采用全封边处理的三聚氰胺板，也可采用实木集成材。 2.支撑结构为四边形结构，可实现折叠功能。使用时，以斜支撑杆和支撑脚构成三角形，保持稳定。斜支撑杆和支撑脚之间以限位槽与限位螺钉搭扣固定。斜支撑轩采用5 m厚的铝板制作。当坐下使用时，将斜支撑杆放下，支撑脚折叠，桌面还原到低位，完成折叠。 3.选用连接件时应考虑材料、功能及装配要求。可以使用下图所示的金属连接件，用于装配桌面和支撑脚。
2.支撑框架由方木料和实木板组成，板材之间主要以自攻螺钉连接，其结构的组合方法如下所示。
3.高度调节固定结构由圆木棒和圆钢棒组成。在圆木棒两端面钻直径为7 mm的孔，嵌人直径为8 mm的圆钢棒作为限位销。当限位销卡人卡槽中，滑动支撑板处于限位状态，不能往下滑动;当将桌面往上提时，齿形槽的斜面将限位销往外挤，限位销克服弹簧弹力往槽口移动，滑动支撑板可向上滑动。要将桌面向下调节到坐姿高度，只需将桌面提到最高处，这时限位销被滑动支撑板下端更宽的侧面往外推压，滑落到竖直槽中，失去限位作用。桌面可往下滑动，再次调高桌面时，只需将限位销往上提即可复位。

1.4 简单结构的设计课件(共9张PPT)高中通用技术苏教版(2019)必修《技术与设计2》

项目：
设计并制作折叠式小板凳。要求:
能方便、快捷地实现小板凳的折叠。 2.具有一定的稳定性和强度。 3.结构简单，能够利用技术实践室的基本工具、设备进行制作。
设计分析：
折叠式小板凳重要功能是高度可调，不同高度人群坐下时均可使用。可以结合原有的小板凳设计，实现站立使用时，小板凳
的板面可调高，坐下来使用时，板面的不同材质如圆柱型和履带型给人带来舒适度的对比。结构设计可分为三部分，即板面、
【案例分析】简易相片架的设计目的：参考课本 30页内容，利用桌上的器材制作一个简易相片架。
分组实验要求：能方便的取放相片。
具有一定的稳定性和强度。相框不易变形，支架不易松动，相框与支架连接牢固。具有一定的装饰性。
相框的长度、宽度、厚度尺寸要求。设计分析：
相片架的结构可分为两部分，即相框和支架。相片的结构设计在取放相片时，相框的构件需要承受一定
设计。 1：桌面的设计
桌面要承受一定的外力，需要一定的强度，人机关系要合理。桌面的材质要易于加工，抗压抗弯强度好，能承受一般成人伏案时的压力。桌面的功能分区，根据需求设计整体升降或局部升降。 2.支撑结构的设计支撑结构的主要作用在于支撑起桌面，能承受一定的力，且使用时稳定可靠，同时能实现高度的调节。在设计中需要考虑：
接方式需要考虑：连接方法能满足功能满足实际需要。
连接的强度能满足实际需要。连接装配操作简单方便。方案：
桌面木板制作，形状为矩形，一端有空，便于抬起和进行高度的调节操作。采用“X”形的支撑脚，支撑脚安装于上下两个木框之间，在重力作用下，支撑脚与框架的连接可保持固定。
的外力，所以在相框结构设计中需要考虑：相框的几何形状的选择、使相框不变形的
