彩屏手机背光模组简介

合集下载

背光模组结构及材料简介通用课件

灯箱一般采用金属材料，如铝合金或钢材，具有良好的导热性能和强度。
灯箱内部通常会设置散热装置，如散热片和风扇，以帮助光源散热。
导光板结构
导光板是背光模组中的关键元件，主要作用是将点光源或线光源转换为面光源。
导光板采用光学级PMMA或PC 材料，表面经过特殊处理，具有高透光率和均匀的光线扩散能力。
在制造过程中，需要控制温度、压力和时间等参数，以确保导光板的光学性能和尺寸精度。
灯箱的制造工艺
灯箱是背光模组的照明元件，其制造工艺通常采用LED灯珠焊接在PCB板上，再将PCB板固定在灯箱内。
在制造过程中，需要控制LED灯珠的焊接质量、位置和方向，以确保灯箱的发光效果和均匀性。
反射板的制造工艺
亮度
背光模组的亮度决定了显示器在明亮环境下的可视性。高亮度能够提供更好的视觉效果，但同时也会增加能耗。
对比度
对比度决定了图像的清晰度和细节表现，高对比度能够提供更丰富的色彩和更深的黑色表现。
色温调节范围
• 色温调节范围：色温是影响显示器色彩表现的重要参数，色温调节范围广的背光模组能够提供更真实的色彩表现，满足不同场景下的使用需求。
增亮膜材料
总结词
增亮膜能够提高背光模组的发光亮度和视角范围，从而提高显示器的整体性能。
VS
详细描述
增亮膜的主要材料是光学级聚酯薄膜，经过特殊处理后具有较高的反射率和折射率。此外，增亮膜材料还能够有效地减小光线的衰减和散射，从而提高背光模组的亮度和视角范围。
背光模组的性能特点
亮度与对比度
反射板是背光模组的反射元件，其制造工艺通常采用镀膜技术，在金属基材上镀上一层反射膜，以提高光的反射效率。

手机屏幕背光模组设计资料

A/A, V/A L/A 决定
按照L/G 设计 Spec决定 L/A尺寸. 一般距离 A/A为 0.5mm , 使L/A尺寸最小化可以减小 Hot Spot, 和提高亮度.(减小了放光面积) V/A 宽度 +A/A 宽度 2 V/A高度+A/A高度 2 Module 单层结构 = 2 L/A 宽度 = L/A 高度 = = 2 32.76+30.71 ≒ 31.7 29.38+27.384 ≒ 28.4
Function
形成L/A, 连接PNL作用保护LCD 增加强度＆提高ESD, 一般用材料SUS
BLU Design
Normal BLU’s Structure
Reflector LGP Diffuser T-BEF BEF-3 Mold Frame Shading Tape
LED FPCB
LED Chip
公差 SIZE
공차 조건 일반/특별
± 0.05 ±0.1 ±0.1 ±0.3 ± 0.05 ±0.1
-
-
BLU Design
Front
Back
BLU Design
10. 图面标识法 1. 2. 正面图按照制品的组立状态布置。 Light Area(L/A)的尺寸以Minimum值标注，从L/A到外围距离以Maximum值标注。必要时标注公差。 3. 在LED B/L的图面上L/A的尺寸要注明“Light Area”。 4. 电极标明“＋”“-”，在正面图上布置。 5. 在Note上标记LED Chip及Color，Uniformity，Brightness ,驱动条件，LED PIN样式，电路等信息。 6. Slim型时标记使用部品的结构资材。 7. Slim型时下述的General Tolerance Table，给定普通尺寸的公差等级，Grade C应用于原则，可根据顾客要求提高公差等级，对主要的尺寸公差另行确定。 8. 计尺寸及标准公差超出标准时,先检查部品生产企业是否具有工程能力,一定通过DR 协商. 9. 尺寸的公差标注方法按照图面制定标准. 10. 双面Tape设计时 --双面Tape的幅设计值≥1.5,小于该值时通过DR决定; (现在也不一定, 1.0有时也可以) --双面Tape附贴设计如下标记从LED Edge L/A以Max标注,Tape宽度以括号标注.

背光模组资料简介

背光模组一、背光模组简介背光模组(Back light module)为液晶显示器面板(LCD panel)的关键零组件之一，由于液晶本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

LCD面板现已广泛应用于监视器、笔记型电脑、數位相机及投影机等具成长潜力之电子产品，因此带动背光模组及其相关零组件的需求持续成长，在面板低价化的刺激下，又以笔记型电脑及LCD监视器等大尺寸用面板需求最大，为背光模组需求成长的主要动力來源,也是背光模组为LCD 面板第二大关键零组件.背光模组为LCD 面板第二大关键零组件二、背光模组類别:一般而言，背光模组可分为前光式(Front light )与背光式(Back light)兩种，而背光式可依其规模的要求，以灯管的位置做分類，发展出下列三大结构：(1) 侧光式(Edge lighting)结构：发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18吋以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人數位助理(PDA) 、笔记型电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。

(2) 直下型(Bottom lighting)结构：超大尺寸的背光模组，侧光式结构已经无法在重量、消费电力及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出來。

光源由自发性光源(例如灯管、发光二极体等)射出藉由反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多之灯管，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简易化等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV ，其高消费电力(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。

(3) 中空型结构：随着影像要求的尺吋增加，LCD也朝更大尺寸的方向发展，现在这類超大型的LCD被拿來当作监视器及璧挂式电视，不仅要求大画面、高亮度及轻量化，在电器上亦要求高功率下的低热效应，近年來发展的中空型结构的背光模组，使用热阴极管作为发光源。

液晶背光模组结构介绍

液晶背光模组结构介绍一、背光源结构液晶背光模组的背光源通常采用冷阴极荧光灯（CCFL）或者LED灯管。

冷阴极荧光灯由玻璃管、电极、荧光粉和汞蒸汽组成，其内部通过电流激发荧光粉透过玻璃管产生可见光。

LED灯管由若干个发光二极管（LED）组成，通过电流驱动LED发光，发出光线。

LED灯管比CCFL更节能、寿命更长，并且能够更准确地控制亮度。

二、光导板结构光导板通常由透明塑料或玻璃制成，其内部有特殊的纹理或反射层，用于引导背光源发出的光线，使光线均匀地照射到液晶面板上。

光导板还可以增强光线的亮度和均匀性，提高整个显示屏的显示效果。

三、扩散片结构扩散片位于光导板和液晶面板之间，扩散片的主要作用是将从光导板射出的光线分散，使其能够在整个液晶面板上均匀地照射。

扩散片通常由光学级塑料或玻璃制成，可以通过厚度、反射层和纳米级微结构等设计，调节和控制光线散射的效果。

四、液晶面板结构液晶面板是液晶背光模组的核心部件，其内部由液晶材料、导电层和滤光器等组成。

液晶材料位于两片平行的玻璃基板之间，玻璃基板上覆盖着导电层和滤光器。

液晶材料的特殊性质使得其能够根据电压的变化改变光线的透射性质。

导电层用来施加电场，控制液晶的取向，从而控制光线的透过和阻挡。

滤光器用来调节透射光的颜色，使得显示器能够显示出不同的颜色。

五、背光模组电路液晶背光模组还包括背光模组电路，用于控制和调节背光源的亮度。

背光模组电路通常由控制芯片、电源模块和驱动电路组成，能够根据输入的信号调整背光源的亮度。

背光模组电路还可以通过PWM（脉冲宽度调制）技术调节背光的亮度和灰度，从而提高显示器的显示质量。

总结：液晶背光模组的结构包括背光源、光导板、扩散片、液晶面板和背光模组电路。

背光源提供背光照明，光导板用于引导和提高背光的亮度和均匀性，扩散片用于散射光线，使其均匀地照射到液晶面板上，液晶面板通过控制液晶的透光性和颜色，实现图像和文字的显示。

背光模组电路用于控制和调节背光源的亮度，提高显示器的显示效果。

背光模组的构造原理及应用

背光模组的构造原理及应用背光模组（Backlight Module），是一种广泛应用于液晶显示器（LCD）中的光源装置，其主要作用是提供均匀的背景光亮度，以使LCD显示更加清晰和易读。

背光模组的构造原理与应用十分重要，本文将对其进行详细阐述。

一、背光模组的构造原理1. 光源：背光模组的核心部件是光源，常见的光源有冷阴极灯（CCFL，Cold Cathode Fluorescent Lamp）和发光二极管（LED，Light Emitting Diode）。

CCFL是一种成熟的背光技术，其由外界电压激发汞蒸气发出紫外线，再经过荧光粉的转换，发出可见光。

而LED背光模组采用发光二极管作为光源，其工作原理是通过直接电流驱动，使LED产生可见光。

LED背光模组在节能、环保、厚度等方面具有明显优势，因此逐渐取代了CCFL背光模组。

2. 光导板：背光模组的光源辐射出来的光线不是均匀的，为了达到均匀的背光效果，需要光导板来进行光线的引导和分布。

光导板一般由有机玻璃或聚碳酸酯等材料制成，表面通常带有微结构（如棱镜、凹凸等），以增加光线的散射和扩散效果。

光源发出的光线经过光导板的引导和折射，均匀地分布到整个LCD显示区域。

3. 反射板：反射板位于光导板的底部，其主要作用是将光线从导光板底部反射回到导光板中，以提高光线的利用率。

反射板常使用高反射率的材料制成，如铝板或白色增白剂等。

4. 均光膜：均光膜一般位于反射板和液晶面板之间，用于进一步均匀光线。

均光膜通常由多层高透明度材料叠加而成，其表面也经过微结构处理，以增加光线的散射和扩散效果。

5. 目前，除了LED背光模组外，还有一种新型的背光模组技术，即直下式背光模组（BLU，Bottom Light Unit）。

直下式背光模组通过将光源直接放置在液晶显示器的底部，而不是侧面，以提供更加均匀的背光效果。

这种背光模组在大尺寸液晶显示器中得到广泛应用，如电视机、电脑显示器等。

背光模组

背光模组背光模组是一种用于液晶显示屏的关键组件，它为显示屏提供了背光照明，使得图像能够在暗环境下清晰可见。

背光模组在广泛的应用领域中发挥着重要的作用，包括电视、计算机显示器、手机、平板电脑等电子产品中。

背光模组的发展与技术的进步紧密相关，不断推动着显示技术的革新与提升。

背光模组的原理是利用光源照射到液晶屏后面，通过液晶屏的控制，调节光的透过程度，从而实现显示效果。

它通常由若干个发光二极管（LED）组成，被均匀地分布在显示屏背面，以提供均匀的照明。

背光模组的设计和制造需要考虑光线的分布均匀性、显示屏的大小与厚度、功耗以及可靠性等因素。

背光模组有多种类型，其中最常见的是直下式背光模组和边缘式背光模组。

直下式背光模组是将LED放置在液晶屏的后面，并通过反射板将光线反射到前面的液晶屏上。

这种模组可以提供较高的亮度和对比度，适用于大尺寸显示屏。

边缘式背光模组则是将LED安装在显示屏的边缘，通过导光板将光线导向全屏。

这种模组适用于较薄的显示屏，如手机和平板电脑。

随着技术的不断发展，背光模组的性能也在不断提高。

近年来，LED背光模组取代了传统的冷阴极荧光灯（CCFL）背光模组，成为主流。

LED背光模组具有高效节能、长寿命、亮度均匀等优点，成为显示屏行业的首选。

此外，LED背光模组可以根据需要调整亮度和颜色，实现更好的图像品质。

背光模组的发展也带动了显示屏技术的进步。

随着液晶屏技术的不断创新，显示屏的分辨率、色彩表现力和视角等方面都有了巨大的提升。

同时，背光模组的照明效果也得到了改善，使得显示屏在各种环境下都能够呈现出更加鲜艳、清晰的图像。

除了在消费电子产品中广泛应用外，背光模组还在其他领域有着重要的应用。

例如，在医疗设备中，高清的显示屏可以提供医生和患者更准确的图像信息，有助于诊断和治疗。

在工业控制领域，背光模组可以用于操作面板和仪表盘的显示。

在交通运输领域，背光模组可以用于车载显示屏，提供导航、娱乐和安全警示等功能。

背光模组的介绍

背光模组的介绍1.什么是背光模组？是用来干什么的？背光模组（Back Light Modul）为液晶显示面板（LCD Panel）的关键零组件之一，由于液晶本身不具发光特性，因此，必须在LCD面板底面加上一个发光源，方能达到饱满的色彩显示效果，背光模组之功能即在于供应充足的亮度与分布均匀的平面光源，使LCD能正常显示影像。

目前，背光模组的主要产品种类有：发光二极管（LED）、卤钨灯、电致发光（ELD）、冷阴极荧光灯（CCFL）、阴极发射灯（CLL）、和金属卤化物灯等。

其中工艺成熟、性能稳定,在彩色液晶显示器（TFT-LCD）上普遍使用的背光源是冷阴极荧光灯（CCFL）；在面积较小的LCD上普遍使用的是LED背光源，尤其以发光均匀、高效的侧背光为主，LED背光源主要的应用范围：如手机、PDA、游戏机、家用电器、仪表、仪器、数码产品、汽车应用部件等产品的LCD显示面板。

背光模组为液晶显示器面板的关键零组件之一。

功能在于供应充足的亮度与分布均匀的光源，使其能正常显示影像。

2.LCD或LCM背光模组到底是什么？LCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

LCM液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。

实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。

所以规范的叫法应称为“液晶显示组件”。

但是由于长期以来人们都已习惯称其为“模块”。

即可以得出lcd和lcm的区别，那么lcd和lcm有什么不同：lcd是显示屏，lcm是包含了lcd在内以及控制lcd显示方式、内容的芯片、线路板等各种器件的集合。

tft基础知识介绍

tft基础知识介绍TFT-LCD液晶显示屏是薄膜晶体管型液晶显示屏，也就是真彩（TFT）。

TFT 液晶为每个像素都设有一个半导体开关，每个像素都可以通过点脉冲直接控制，因而每个节点都相对独立，并可以连续控制，不仅提高了显示屏的反应速度，同时可以精确控制显示色阶，所以TFT液晶的色彩更真。

TFT液晶显示屏的特点是亮度好、对比度高、层次感强、颜色鲜艳，但也存在着比较耗电和成本较高的不足。

TFT液晶技术加快了手机彩屏的发展。

彩屏手机中基本上都支持65536色，还有26万.130万显示，有的甚至支持1600万色显示，这时TFT的高对比度，色彩丰富的优势就非常重要了。

TFT模组液晶屏液晶显示器由液晶面板和背光板两大部分组成：液晶面板（液晶盒）包括偏振片、玻璃基板、彩色滤色膜、电极、液晶及定向层。

背光模组由冷阴极荧光灯（CCFL）、导光板（光波导）、扩散板和棱镜片组成，其作用是件光源均匀地传送到液晶面板。

（1）液晶面板a.偏光片：分为上偏光片和下偏光片，上下两偏光片相互垂直。

其作用就像是栅栏一般，会阻隔掉与栅栏垂直的光波分量，只准许与栅栏平行的光波分量通过。

b.玻璃基板：分上玻璃基板和下玻璃基板，主要用于夹住液晶。

对于TFT-LCD，下层玻璃长有薄膜晶体管（Thin film transistor，TFT），上层玻璃则贴有彩色滤光膜。

c.彩色滤色膜：产生红、绿、蓝三种基色光。

d.电极：分为公共电极和像素电极。

信号电压就加在像素电极与公共电极之间。

e.液晶材料：小分子有机化合物。

f.定向层：又称取向膜，其作用是让液晶分子能够整齐排列。

屏分辨率术语详解。

5TFT-LCD背光模组分析

5TFT-LCD背光模组分析TFT-LCD（Thin-Film Transistor Liquid Crystal Display）背光模组是一种广泛应用于电子产品中的显示技术。

本文将分析TFT-LCD背光模组的工作原理、组成结构、特点以及应用领域。

TFT-LCD背光模组是一种利用薄膜晶体管和液晶技术制作的显示器。

它的工作原理是利用电场来控制液晶材料的光学特性，从而实现图像的显示。

TFT-LCD背光模组由多个层次组成，包括液晶层、薄膜晶体管（TFT）层、色彩滤光层、透镜层等。

其中，液晶层是其中最重要的组成部分，通过控制信号来改变液晶分子的排列方式，从而改变通过液晶层的光的透过程度。

TFT-LCD背光模组有几个特点使其在电子产品中得到广泛应用。

首先，它具有较高的分辨率和画面质量，可以显示出细节丰富的图像。

其次，它具有较高的亮度和对比度，可以在各种环境下清晰可见。

此外，由于TFT-LCD背光模组采用蛋白质物质作为电场变化感受器，使其具有较低的功耗和较长的使用寿命。

另外，TFT-LCD背光模组具有较快的响应速度，适用于高动态场景的显示。

TFT-LCD背光模组在电子产品中有广泛的应用。

首先，它在智能手机、平板电脑、笔记本电脑等移动设备中被广泛采用。

其次，它也被用于电视机、显示器、汽车导航系统等消费电子产品中。

此外，TFT-LCD背光模组还被广泛应用于医疗设备、工业控制系统、航空航天领域等。

然而，TFT-LCD背光模组也存在一些局限性和挑战。

首先，它的生产过程相对复杂，需要高精度的制造技术和设备。

其次，TFT-LCD背光模组对观看角度的要求较高，当在较大角度下观看时，图像会出现颜色失真和对比度降低的问题。

此外，由于TFT-LCD背光模组需要背光源才能显示，因此存在一定的能耗和发热问题。

综上所述，TFT-LCD背光模组是一种广泛应用于电子产品中的显示技术。

它具有高分辨率、高亮度、高对比度、低功耗等特点，被广泛应用于移动设备、消费电子产品、医疗设备等领域。

背光模组简介课件

选择建议
在选择背光模组时，需要根据实际需求进行权衡，如对亮度和均匀性的要求、成本和能耗等因素都需要考虑。同时，还需要注意背光模组的品质和寿命，选择可靠的品牌和型号。
05
背光模组的发展趋势与未来展望
技术创新与升级
背光模组的LED技术不断升级，从最初的直下式LED背光发展到侧光式LED背光，再到最新的Mini LED背光，实现了更高的亮度、更广的色域和更高的对比度。
背光模组简介课件
目录
• 背光模组概述 • 背光模组的分类 • 背光模组的性能指标 • 背光模组的优缺点 • 背光模组的发展趋势与未来展望
contents
01
背光模组概述
定义与作用
定义
背光模组是液晶显示器的关键组件之一，负责提供光源，使液晶显示屏能够正常显示图像。
作用
背光模组为液晶显示屏提供均匀、稳定的照明，确保屏幕各个区域都能清晰地显示内容，提升视觉效果。
THANKS
感谢观看
程度。
寿命与稳定性越高的背光模组，其可靠性和耐久性越好。
04
背光模组的优缺点
优点
高亮度
背光模组能够提供高亮度的光线，使得显示屏幕在各种光线条件下都
能清晰可见。
均匀性
轻薄
背光模组的亮度分布均匀，可以提供更好的视
觉效果。
背光模组的体积小、重量轻，便于携带和安装。
长寿命
背光模组的寿命长，减少了更换的频率和维护
显示器中仍有应用。
RGB LED背光模组
总结词
RGB LED背光模组是一种新型的背光模组类型，具有色彩还原度高、色域广等优点，但成本较高。
VS
详细描述
RGB LED背光模组主要由红、绿、蓝三色LED灯珠、导光板、反射片、散射片、支架等组成，其工作原理是通过红、绿、蓝三色LED灯珠混合发出光线，经过 LED背光模组具有高亮度、高色域、低能耗等优点，因此在高端液晶显示器中得到广泛应用。

彩屏手机背光模组介绍

开窗FPC制造成本较高，通常情况下从下列方面考虑节省成本： ➢ 联板排版尽可能使用经济的方式 ➢ 线路尽可能简单 ➢ 产品越薄，走线越细,材料、制造成本会越高 ➢ 非零件面尽可能不走线，这样可用感光油代替覆盖膜 ➢ 尽可能少打过孔
5. 常用LED 介绍 ❖ 5.1彩屏手机背光常用LED(LIGHTING EMITTING DEVOIT)类型
➢ 5.1.1 NSCW215型
➢ 5.1.2NSCW335型
➢ 5.1.3NACW00型 ➢ 5.1.4NSCW020型
5. 常用LED 介绍
5. 常用LED 介绍
❖ 5.2彩屏手机背光源常用亮度等级划分 LED各生产厂家的LED并没有一个统一的亮度标准，多数厂家都参照NICHIA的亮度等级来划分自己的亮度标准，目前彩屏所用亮度等级大体如下
2.彩屏手机背光源的结构组成 ❖ 2.2彩屏手机背光源加工工艺流程图
❖ 2.3产品最小结构尺寸&公差(例）
2.彩屏手机背光源的结构组成
2.彩屏手机背光源的结构组成
❖ 2.4彩屏手机背光源产品的基本厚度（2英寸以下-发光面积增加，导光板厚度会适当增加；导光板+ 膜片厚度）
产品规格
单彩屏
主屏彩色/副屏黑白
B 137
3.导光板材料介绍与光学应用 ❖ 3.2导光板LGP的光学应用
❖ PMMA的折射率：nt＝1.49 ❖ 空气的折射率：ni＝1 ❖ 空气临界角θi=90° ❖ PMMA临界角θt=42.15° ❖ 光线在导光板中以全反射传播
❖ 当光线遇到底部散射点时，会有部分光线散射而折射出导光板
双彩屏
一般厚度
最小厚度
一般厚度
最小厚度
一般厚度
最小厚度

loye中大尺寸背光模组介绍

下页面图示为棱镜片的工作原理图。从下扩散片出射的光线是各方向均匀的发散光。红箭头表示视角较小的光线（能够进入正视者的眼睛），蓝箭头表示视角较大的光线。加入棱镜片以后，红箭头部分聚拢在如图所示的 70度左右范围内出射，而蓝箭头部分被微三棱镜反射回背光源系统，经过循环，重新加以利用，最终也在70度左右范围出射，从而提高光源利用率达到增亮效果。
灯源
芯片 Chip
一些黑白屏常用
黑白屏常用
冷阴极发光管 CCFL
已经淘汰了
主要结构件介绍—PCB板
1.PCB 全称：印制电路板，全英文： Printed Cricuit Board，简写 :PCB 主要功能：支撑电路元件和互连电路元件，即支撑和互连两大作用 2.按照软硬程度分为：硬板（厚度0.6MM,0.8MM,1.0MM等），

主要结构件介绍—反射膜

反射膜：它的功能是增加光学表面的反射率，可以将透过导光板底部或周边未被散射的光源反射再进入导光板内，以降低光源的过程损耗。
常用的反射膜厂商 : Kimoto、Toray、丽光、帝人，日本东丽的等。我司常用的有RW188(0.188厚度，一般用在普厚的产品上），UX100 （0.1MM厚度，一般用在超薄的上面）。
潘闪 2013 06.06
增光角度就有40度和130度等。

如何区分这些角度呢？
பைடு நூலகம்
一般带有颜色保护膜的是平滑面，有透明保护膜的是棱角面。如果两面都是白色保护膜的，供应商会有特殊的标示，拿张增光，撕掉棱镜面的保护膜，用油性水笔顺着棱镜的角度（纹路）画下来，然后用量角器量一下角度即可。
一般情况组装时，一张增光膜光面的朝向下面的导光板，棱镜面的朝上。雾面的小角度(0度）做上增光，光面的大角度（90度）的做下增光。一定要注意。

手机背光源产品结构

FPC
增光片反射盖
LED
增光片注:图例均为没加上扩散片产品图.
4.小灵通类产品
与以上三种产品不同之处在于结构上相比之下较为简单，由一个导光板加上一张反射片和LED处的遮光片和一些固定用的双面胶。亮度要求不高，多数为黄、绿、蓝其中伪彩产品就是在此基础上加伪彩膜和用白光LED 亮度要求500-800之间为主
The End
Thanks
手机背光源产品结构
尺寸定义
在彩屏背光模组产品中所谓的多少寸？是指视区的对角量测距离，与彩电等显示类产品的量测方式是一样的。单位：英寸（如1.52英寸便划分到1.5英寸，以此类推）
分类定义
单屏单彩产品双屏单彩产品双屏双彩产品小灵通类产品
1.单屏单彩产品
单屏单彩产品主要使用在单屏手机、彩屏游戏机亮度值≥1500cd/㎡单面发光
散
反射盖
遮
LED
光
FPC
片
增光片
注:图例均为没加上扩散片产品图.
3.双屏双彩产品
双屏双彩产品主要用于翻盖式手机使用亮度值分了正、副屏要求一般正屏亮度≥2000cd/㎡
副屏亮度≥2000cd/㎡双面发光
遮
光
注：与单彩的区别是副屏加了增
片
光片，且副屏亮度要求较高
遮光片
反导射下光片扩板散
导下光扩板散
反射片
反射盖
遮Байду номын сангаас
光
LED
片
FPC
增光片
注:图例均为没加上扩散片产品图.
2.双屏单彩产品
注：与双彩的区别是副屏没有增光片，且副屏亮度要求低
双屏单彩产品主要用于翻盖式手机使用

背光模组的构造原理及应用

背光模组的构造原理及应用1. 背光模组的基本构造原理背光模组是一种透明的光源装置，广泛应用于电子产品中，如手机、电视、平板电脑等。

它的作用是提供背光，使显示器的内容能够清晰可见。

背光模组由多个组成部分构成，包括光源、导光板、衬底、透光膜和反射膜等。

1.1 光源背光模组的光源通常采用发光二极管（LED）技术。

LED具有高效、长寿命、低能耗的特点，因此成为了背光模组中最常用的光源。

1.2 导光板导光板是背光模组中的重要组成部分，其作用是将光源发出的光线均匀地分布到整个显示区域。

导光板通常采用有机玻璃材质，表面还有一层导光膜进行增光和分散光线的作用。

1.3 衬底衬底是背光模组的基座，用来支撑其他组件和提供背景支撑。

常用的材质有塑料和金属。

1.4 透光膜和反射膜透光膜和反射膜用于提高背光模组的发光效果。

透光膜用于提高光传输效率，而反射膜则用于增强光的反射效果，减少能量损失。

2. 背光模组的应用领域背光模组在现代电子产品中得到广泛应用，它能够提供清晰亮丽的背光效果，提高用户体验和产品的可视性。

以下是几个常见的应用领域。

2.1 手机和平板电脑现代手机和平板电脑都采用了背光模组技术，使屏幕在任何光线条件下都能够清晰显示。

背光模组的亮度和颜色调节能力，使得手机和平板电脑在户外环境下仍然可以让用户轻松阅读和浏览内容。

2.2 电视和显示器电视和显示器是背光模组的主要应用领域之一。

通过背光模组的使用，电视和显示器能够提供更高的亮度和清晰度，以及更广的颜色范围。

这使得用户可以获得更逼真的图像和视频体验。

2.3 汽车显示屏如今，很多汽车在仪表盘、导航系统和后视镜上都采用了背光模组技术。

背光模组不仅提供了高亮度的背光效果，还能够减少眩光和增加对比度，提高驾驶员对信息的感知能力。

2.4 广告显示屏背光模组还被广泛应用于户外和室内广告显示屏。

其高亮度、均匀的光线分布和可调节的颜色效果，使得广告显示屏可以吸引更多的目光，提升广告效果。

背光模组文档

背光模组一、背光模组简介背光模组是一种用于提供显示器背光的设备。

在液晶显示器中，背光起到了照明显示面板的作用，让图像能够在暗环境中清晰可见。

背光模组通常由背光源和驱动电路组成，它们能够提供高亮度的光源，并通过电路控制控制背光的亮度。

背光模组广泛应用于各种电子设备，例如平板电脑、电视、手机等。

随着显示技术的不断进步，背光模组也在不断发展和创新，以满足用户对显示效果的更高要求。

二、背光模组的工作原理背光模组的工作原理主要涉及LED（Light Emitting Diode）背光源和驱动电路。

1.背光源：背光源通常采用LED作为发光元件，LED具有体积小、发光效率高等优势。

常见的背光模组有两种类型的背光源：直下式背光源和侧射式背光源。

–直下式背光源：直下式背光源将LED集中放置在显示面板的底部。

通过光导板或者凸透镜的转换作用，可以使光线均匀地分布在整个显示面板上，从而实现均匀照明。

–侧射式背光源：侧射式背光源将LED安装在面板的两侧或者四周。

通过特殊的光导结构，可以将光线导向整个显示面板。

侧射式背光源相比直下式背光源，能够更好地实现超薄设计，同时还能提供更好的亮度和对比度。

2.驱动电路：背光驱动电路负责控制和调节背光的亮度。

驱动电路通常由PWM（Pulse Width Modulation）调光技术实现，可以通过调整脉冲宽度来改变背光的亮度。

–PWM调光技术：PWM调光技术是一种基于时间调制的亮度控制技术，通过调整脉冲宽度的占空比，来改变LED发光的强度。

这种调光方式能够有效地降低功耗，提高显示器的对比度，并且减少人眼疲劳。

三、背光模组的优势背光模组相比传统的背投显示方式具有许多优势。

1.高亮度：背光模组采用LED作为背光源，LED具有高光效、高亮度的特点，能够提供更亮、更鲜艳的显示效果。

2.节能环保：相比CCFL（Cold Cathode FluorescentLamp）背光源，LED背光源具有更高的能效比，并且没有汞等有害物质，更环保。

背光模组结构介绍

LED组件介绍
• 功能：提供背光光源与LCM（液晶显示模块）连接桥梁
LED组件FPC组成（柔D组件LED介绍
• LED是由半导体材料所制成之发光组件，组件具有两个电极端子，在端子间施加电压，通入极小电流，经由电子电洞之结合可将剩余能量以光形式激发释出，此为LED基本发光原理。
增透膜介绍
将各个方向的偏振光线改变其传播方向为垂直方向射出，当人眼垂直导光板表面看上去最亮。
遮光膜介绍
• 遮光胶带（PSA）
• 一种双面均备胶的薄膜，一面为黑色，一面为白色或双面黑色。黑色面用于贴附液晶面板，白色面板于背光模块，所以其位置在模块最上端。 • 功能：固定液晶；遮光避免不必要的光源，形成设计所需要的发光区域。 • 常用厚度：0.06mm、0.05mm、0.03mm
导光板的介绍
导光板的介绍
• 导光板（LGP）： • 1.导光板一般由基板和网点组成，在LED入光部由锯齿结构。 • 2.导光板组成材料为PC和PMMA • 3.导光板的作用：把侧发光LED发出的光线转换成设计所需方向的面光源。
导光板的原理
原理：利用入光部的齿轮结构和底部网点把LED 发出的所有光线进行折射或反射，改变光线传播的方向，高效的利用光线。
反射膜的介绍
• 反射膜都是由透明PET做基材，印刷或贴合白色反光层，或镀银反光层。在反射膜两侧贴合PET保护膜。 • 反射膜的作用：就是尽可能高效地把光线反射到我们需要的面上。 • 反射膜一般有三种
扩散膜的介绍
• 扩散膜是利用扩散粒子，使光线发生无规律的折射，面光源产生有效的均一性。比如牛顿环现象经过扩散膜的处理，而得到减轻或完全消失。

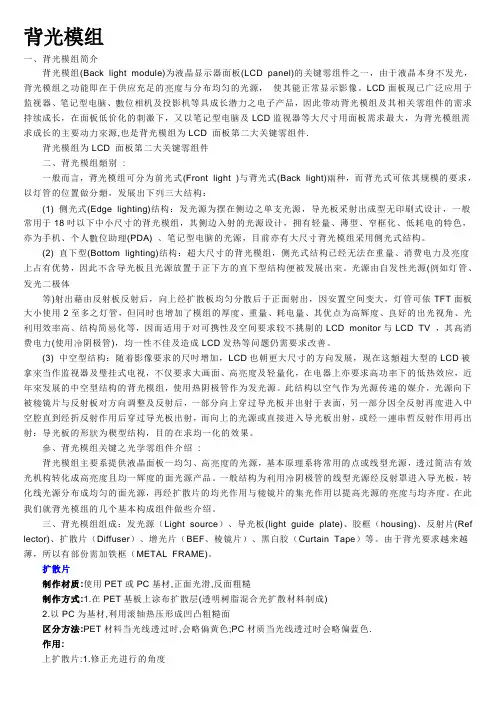

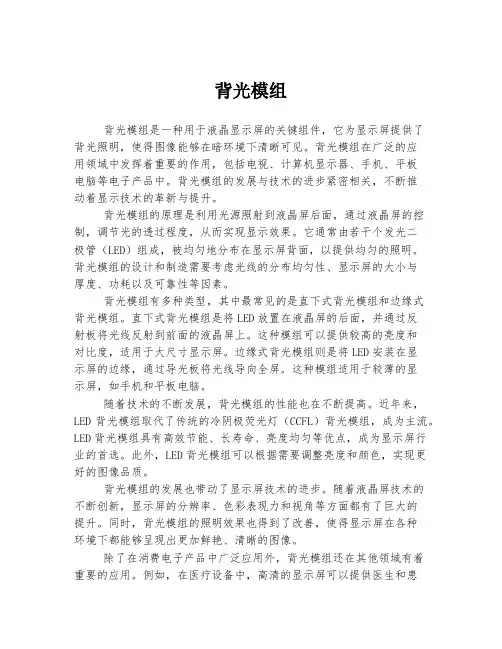

背光模组的结构介绍
背光模组的结构
