建筑油漆涂饰《工程质量》通病及防治

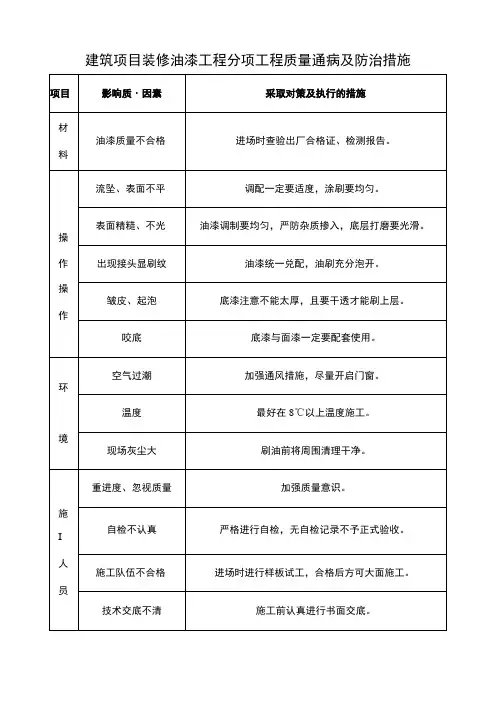

油漆涂饰工程质量通病及防治

来源:中华园林网发布日期：2007-06-04

施工组织设计施工现场管理制度施工项目成本控制方法道路施工组织设计绿化养护承包合同东海龙开元小区绿化工程某住宅小区绿化养护管理某公司住宅楼基坑开挖施城市绿化工

程施工及验收施工现场管理制度

一、油漆流坠（或流挂）在物体的垂直表面上，或线角的凹槽处，油漆产生流坠，形成泪痕串珠子或如帐幕下垂形成倒影山峰状态，且手感十分明显。原因分析为油漆中加稀释剂过多，降低了油漆正常的施工粘度，漆料不能附着在物体表面而流淌下坠；涂刷的漆膜太厚，聚合与氧化作用未完成前，由于漆自重造成流坠；施工环境温度过低，温度过大；或漆质干性较慢，也易形成流坠；使用的稀释剂挥发太快，在漆膜未形成前已挥发，造成油漆流平性能差，而形成漆膜厚薄不均；或使用的稀释剂挥发太慢，油漆流动性太大，也容易发生流坠；在凹凸不平的物体表面上涂刷油漆，容易造成涂刷不均匀，厚薄不一致，较厚处就易流坠；物体表面处理的不彻底，有油、水等污物，油漆涂刷后不能很好地附着在物面上，而自然下坠。物体的棱角、转角处或线角的凹槽处，

常因油漆过厚而造成流坠；选用的漆刷太大，刷毛太长、太软；或涂刷油漆时蘸油太多，均易造成油漆涂刷厚薄不均，较厚处自然下坠；喷涂油漆时选用喷嘴孔径太大，喷枪距离物面太近或距离不能保持一致，喷漆的气矿井太大或太小，进取容易造成漆膜不均匀而自然下坠；漆料中含重质颜料过多（如红丹粉、重晶石粉等）；颜料研磨不均匀；颜湿润性能不良，也会使用油漆流坠。在防治措施中选用优良的油漆材料和适当的稀释剂。涂漆前，物体表面油、水等必须清除干净。物体表面凹凸不平之处，应先进行处理，凸鼓处要铲磨平整；凹陷处应用腻子抹平，较大的孔油要分多次抹平整。施工环境温度和湿度要选择适当。以温度

15-25℃、相对温度5075%为最适宜的施工环境。选用适宜的油漆粘度。油漆的粘度与温度有关，温度高时，粘度就砂眼些。一般采用喷涂方法粘度要小，采用刷涂方法粘度要略大些。每次涂刷油漆的漆膜不宜太厚，一般油漆应在50-70，喷涂油漆应比刷涂的要薄一些。使用灞涂方法是喷枪距物体表面控制在250-300之间。选择适宜的刷子。毛要有弹性、耐用，根粗而梢细，鬃厚口齐。漆膜未完全干燥，在一个边一个面部分油漆有流坠，可用铲刀将多余的油漆铲除后，对这个边或面再用同样的油漆满刷一遍即可。漆膜已完全干燥，对于轻微的油漆流坠，可以用砂纸将流坠油漆磨平整。

二、漆膜起料：油漆涂饰在物体上，漆膜中颗粒较大，表面粗糙，不但影响美观，而且会造成粗粒凸出，部分漆膜提前损坏。

原因分析：

1、漆料在制造过程中，研磨不够、颜过粗、用油不足等，都会产生漆膜粗糙；有的漆料调配时细度很好，但涂刷后出现斑点。酚醛与醇酸清漆、混色漆中蓝色、绿色及含铁蓝告示涂料容易产生粗糙。

2、漆料调制搅拌不均匀，过萝（或筛）不细致，将杂质污物混入漆料中；调配漆料时，产生的气泡混在漆内未经散开即施工，尤其在天气寒冷时，气泡更不易散开，漆膜在干燥过程中即产生粗糙。

3、误将两种以上不同性质的漆混合，干燥快的漆即刻发生粗粒，有时在油完后才发现漆膜表面粗糙。

4、施工环境不清洁，空气中的灰尘；刮风时将砂粒等飘落于漆料中，或沾未干的漆膜上。

5、涂刷油漆前，物体表面打磨不光滑，灰尘、砂粒未清除干净。

6、漆桶、刷子等工具不洁净，油漆表面沾有漆皮或其他杂物；油漆底部有灰砂，又未经过萝（或筛）就使用，都会使漆膜粗糙。

7、使用喷涂方法时，枪口小、气压大，喷枪与物面距离太远，温度较高，漆粒未达物面前即已干结，或将灰尘带入油漆中，使漆膜产生粗糙。

预防措施：

1、选优良的漆料；贮存时间长的、材料性能不明的涂料，应作样板试验合格后使用。

2、漆料必须调制搅拌均匀，并过萝（或筛）将混入的杂物除净，等待气泡散开后再使用。

3、对于两种以上型号、性能不同的漆料，即使颜色相同，也严禁混合使用，只有相同性质的漆料才可混合在一起。

4、刮风或有灰尘的场所不得进行施工，刚涂刷完的油漆防止尘土污染。

5、基层在涂饰前，凸凹不平处应刮腻子，并打磨光滑，擦去粉尘后再涂刷油漆。

6、漆桶边缘不应有旧漆皮，并经常保持洁净。未使用完的油漆，其表面应加些溶剂，或用纸、塑料布遮盖，防止结皮或灰砂等落入。

7、选用适宜的气压、喷枪口径及喷枪与物面的距离，熟练掌握喷涂施工方法。

8、当发现底漆膜有粗粒时，应先进行处理后，再涂刷面漆。

9、一般油漆，当出现漆膜表面粗糙时，可用砂纸打磨光滑，清除灰尘再刷一遍面漆。

10、对于高级装饰，可使用水砂纸右落蜡打磨平整，最后上光蜡或使用抛光膏出亮，消除粗糙弊病，提高漆膜的光滑及柔和感。

三、漆膜皱纹：

漆膜干燥后，收缩形成施工弯弯曲曲的棱脊，影响表面光滑和光亮。

原因分析：

1、漆料中含桐油太多，炼制聚合不佳的清漆，或含有沥青成分的黑磁漆，往往漆膜尚未流平而粘度已经增稠，出现皱纹。

2、刷油时或刷完后遇高温，或太阳曝晒，以及催干剂加得过多，使漆膜内外干燥不均，油漆表面先干燥结膜，内部尚未干燥，就会形成表面皱纹。对于长油度的漆料，如防锈漆、油性调合漆尤为显著。

3、在长油度漆膜上，加涂短油漆膜，也会产生皱纹。

4、在漆料中使用挥发快的溶剂，要比挥发慢的溶剂易于产生皱纹。

5、底漆过厚，未干透或粘度太大，漆膜表层先干结成膜，隔绝了下层和空气的接触，造成外干里不干而形成皱纹。

防治措施：

1、注意漆料的选择。酯胶调合漆含桐油较多，易产生皱纹；醇酸调节器合漆树脂含量较多，不易产生皱纹。

2、漆料中加入催干剂必须适量。宜多选用铅或锌的催干剂，少用钴或猛的催干剂。

3、高温、日光曝晒及寒冷、风大的气候不宜涂刷油漆。

4、避免在长油度漆膜上，加涂短油度漆料；或在底漆未完全干透的情况下涂刷面漆。

5、对于粘度大的漆料，可以适当加入稀释剂，使漆料易刷。涂刷时，要使漆膜厚度均匀，必须纵横展开涂层，特别在边棱、线角、转角处要涂刷均匀一致。涂刷粘度较大的漆料又不能稀释时，
