水库调洪计算的数值解法及其程序
第三章水库洪水调节及计算演示教学
水库调洪计算的实用公式（瞬态法）： 水量平衡方程：
蓄泄方程：
方程或曲线，可按泄洪建筑物的水力特性换算
得到。
（1）堰流
3
q溢M1BH2
H即为库水位Z与堰顶高程之差
（2）闸孔出流 q洞M2H12 H即为库水位Z与闸孔中心高程之差
根据H与q的关系曲线求出Z与q的关系曲线q=f(z)。由水 库水位z在水库容积特性曲线上，求出相应的水库蓄水容积V。 于是，最终求出下泄流量q与库容V的关系曲线q=f(V)
3.3 水库调洪计算的基本方法
一、列表试算法 在水利规划中，常需根据水工建筑物的设计标
准或下游防洪标准，按工程水文中所介绍的方法， 去推求设计洪水流量过程线。 已知：入库洪水过程及下游允许水库下泄的最大流量
水库汛期防洪限制水位 泄洪建筑物的型式和尺寸
推求：下泄洪水过程线 拦蓄洪水的库容和水库水位的变化
计算步骤
（1）由已知的水库水位容积关系曲线V=f (Z)和泄流建筑物方 案，用水力学公式求出下泄流量与库容的关系曲线q=f(V)；
（2）选取合适的计算时段△t，以秒为计算单位；
（3）决定开始计算的时刻和此时刻的V1、q1值，然后列表计 算。计算过程中，对每一计算时段的V2、q2值都要进行试 算；先假定一个q2值，根据水量平衡方程求出V2,然后按此 V2值在q~V曲线上查出q2值，若与假定的q2不相等，则要 重新假定一个q2值，重复上述试算过程，直至两者相等或 很接近为止。这样多次演算求得的q2、V2值就是下一时段 的q1、V1值，可依据此值进行下一时段的试算。
（4）将计算结果绘制成曲线，供查阅。
二、水库调洪计算的半图解法 水量平衡方程
Q 1Q 2(V 1q1） V 2q2 2 t 2 t 2
洪水调节计算方法
洪水调节计算方法
洪水调节计算可是个很重要的事儿呢。
有一种简单的方法叫静库容法。
就好比把水库当成一个大盆子，洪水来了就往盆子里装。
这个方法假设水库的水面是水平的，只考虑水库的库容和进出库的水量关系。
计算的时候，就看进来多少水，出去多少水，然后算出水库里水位的变化。
比如说，入库洪水流量是一个数值，出库流量如果是个固定的值，那两者的差值就是水库里水量增加或者减少的速度啦，根据这个就能算出不同时间水库的水位情况呢。
还有动库容法哦。
这就比静库容法复杂一点啦。
因为它考虑到了水库里的水不是像静库容法里那样完全水平的，水面是有坡度的。
就像你看河流里的水，它不是平平整整的。
动库容法在计算的时候，要考虑到这个坡度对库容的影响。
这就需要更多的测量数据啦，像不同位置的水深啊之类的。
另外，还有水量平衡法。
这个就像是在算家里的收支账一样。
把水库看成一个整体，进来的水就是收入，出去的水就是支出。
在一段时间内，入库水量减去出库水量，就等于水库里水量的变化量。
如果入库的洪水忽大忽小，出库流量也跟着调整，那通过这个方法就能很好地算出每个时段水库的水量情况，从而知道水位的变化情况。
不管是哪种方法，都是科学家们经过很多研究才得出来的，它们在防洪减灾方面可起着超级大的作用哦。
C-2 水库调洪演算的数值解程序
Ｃ－２ 水库调洪演算的数值解程序作者 张校正（新疆水利厅 ）一、程序功能已知水库的水位--水面面积关系，洪水量过程线，对于每一种调洪方案（包括泄流条件、调洪方式、泄水建筑物参数）由调洪起始水位依次计算，直至洪水过程结束，计算机输出各时段末之水位、泄洪洞流量、溢洪道流量、水库出库总流量等。
并用彩色曲线绘制洪水过程线、泄洪过程线和水库水位变化线。
二、算法简介1，水库水量平衡分方程的数值解：水库水量平衡微分方程：q Q dt dZ f -=式中: f=f(z) 水库水面面积，是水位z 的函数；Z=Z(t) 水位，是时间t 的函数；Q=Q(t) 入库流量，是时间t 的函数；Q=q(z) 出库流量，是水位z 的函数。
将上式移项，并定义调洪函数)()()(),(z f Z q t Q Z t F -=则得 ⎪⎩⎪⎨⎧==00)(),(Z t Z Z t F dt dZ 这是一个一阶常微分方程的初值问题。
应用定步长的龙格－库塔方法求解。
其公式为：)22(6143211K K K K Z Z n n ++++=-式中： )()()(),(111111------⨯=⨯=n n n n n Z f Z q t Q T Z t F T K)21()2()2()2,2(11111112K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )2()2()2()2,2(212112113K Z f K Z q T t Q T K Z T t F T K n n n n n ++-+⨯=++⨯=----- )()()(),(3131314K Z f K Z q t Q T K Z t F T K n n n n n ++-⨯=+⨯=---T 为洪水流量时段间隔；n=1,2,……,J2，泄流量公式：当泄水建筑物为深孔时，)(2111111A C Z g B A M q --=式中：M 1 流量系数；A 1 泄流孔口高；B 1 泄流孔口宽；Z 水位；C 1 泄流孔口底槛高程。
水库调洪演算的原理和方法
1.根据已知的Q~t过程线、Z~V曲线、Z限、计算 时段△t，确定调洪计算的起始时段，并划分各计
算时段。算出各时段的平均入库流量 Q 以及定出
第一时段初始的Z1、q1、V1各值。
水利水能规划
水库调洪计算的半图解法
0
g
Z(m)
2.
利
f3(Z )
用
e
辅 Z2 助
q2
f
线
在
Z1 a
I O VS V t t
水利水能规划
干流洪水
支流洪水
流量 叠加
马斯京根法 槽蓄曲线法
坝址洪水
入库洪水与坝址 洪水的关系
入库洪水系列
频率计算
入库设计洪水
马斯京根法 槽蓄曲线法
入库洪水与坝 址洪水的关系
坝址设计洪水
水利水能规划
• 水库防洪计算的内容，主要包括以下几点： • (1)根据库区地形、地质等条件，分析洪水特性及
灾害情况，考虑兴利库容与调洪(防洪)库容结合的 可能和程度，拟定苦干个泄流建筑物形式、位置、 尺寸，以及汛期运用方式的方案。 • (2)对各方案进行调洪计算，求得每个方案相应于 各种设计洪水的最大下泄流量、调洪库容和最高洪 水位。 • (3)计算各方案的大坝造价、淹没损失、泄流建筑 物投资、下游堤防造价、水库防洪效益等经济指标、 进行技术经济分析与比较，选择最佳方案。
第十四章 水库防洪计算
水利水能规划
• (三)调洪计算 • 针对已选定的非常溢洪道宽度、启用水位、校核
标准(或可能最大洪水)的入库洪水过程，按无闸 溢洪道的自由溢流，采用本章第二节所介绍的方 法进行调洪计算，求得非常泄洪情况下的泄流过 程线、最大下泄流量，在校核洪水标准下所需要 的防洪库容，以及校核洪水位和坝顶高程。必须 指出，计算时应使用合成泄流曲线及相应的蓄泄 曲线，即启用水位的泄流量应包括正常溢洪道的 泄流量和非常溢洪道的泄流量。 • 通过调洪计算成果，可以看出，当溢洪道宽度不 变时，如果降低启用水位，溢洪道将提早泄洪， 增大下泄流量和减小所需的防洪库容。在启用条 件相同的情况下，非常泄洪设施的尺寸越大泄洪 能力也越大，所需的防洪库容也越小。因此，可 根据上述的相互关系，以及地区的实际情况，对 方案进行优选。
洪水调节调洪演算列表法和图解法
调洪演算计算说明书一、 相关资料中包水利枢纽工程是三等工程，溢洪道设计洪水标准为五十年一遇（P=2%）至一百年一遇（P=1%）,校核洪水标准为千年一遇（P=0.1%）.二、基本原理1.泄水建筑物尺寸：溢洪道堰顶高程519m ，采用3孔86m m ⨯(宽⨯高)的弧形门控制。
由2/302q H g m nb ⋅=ε （其中侧收缩系数ε=0.92,n 为所开孔数, 流量系数m=0.48，单孔堰顶宽度b=8m ，g=9.812/m s ,堰顶水头0H =水位Z-堰顶高程,。
不计流速水头。
） 计算出下泄流量2.设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。
3.基本计算公式为：()()()t V V q q Q Q ∆-=+-+/2/2/122121式中： Q 1, Q 2--分别为计算时段初、末的入库流量，m 3/s ； v 1，v 2--分别为计算时段初、末水库的蓄水量，m 3 ； q 1，q 2--分别为计算时段初、末的下泄流量，m 3/s ； t ∆--计算时段，一般取1小时。
4.下游安全泄量及起调水位该水利枢纽没有下游防洪要求，一般在洪水来临时，水库将预泄库水至水库防洪限制水位，以便有足够的库容蓄洪或滞洪。
防洪限制水位是水库在汛期允许兴利蓄水的上限水位，则调洪计算从水位525.3m 起调。
5.水库运行方式根据题目分析，本工程采用3孔溢洪道泄洪，设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。
在洪水期间洪水来临时，先用闸门控制下泄流量q 并使其等于洪水来水量Q，使水库水位保持在防洪限制水位525.3m不变；当洪水来水量Q继续增大时，闸门逐渐打开；当闸门达到全开后，就不再用闸门控制，下泄流量q随水库水位z 的升高而增大，流态为自由流态，情况与无闸门控制一样。
6.计算方法：先决定开始计算时刻和此时的q1、V1,然后假定下泄流量q2值，再由计算V2值，再查q-V表得出q2’值,水量平衡方程()()()t-+2/2/=+/VV-qqQ∆Q211122比较q2和q2’，若二者基本相等，则假定正确，否则重新试算，直到大致相等为止，依次计算下去。
水库调洪演算的原理和方法
V t
q 2
f2 (Z )
V t
q 2
f3(Z) q
f3 (Z )
f1(Z )
f2 (Z )
Q (m3 / s), V q (m3 / s), V q (m3 / s)
t 2
t 2
调洪计算半图解法的双辅助线
水利水能规划
水库调洪计算的半图解法
V调=Vm-V汛限
Vm
Z~V
Zm
【例 题】
水利水能规划
【补偿调节】
水库
QB=q+Q区
Q
A
QB
qB
坝址
Q区 6h
防
洪
保
护 区
河流
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
水利水能规划
【补偿调节】
水库
QB=q+Q区
Q
A
QB
qB
坝址
水利水能规划
水库调洪计算的半图解法
由上节知道列表试算法麻烦工作量大，故人们比较喜欢 用半图解法。
Q1
Q2 2
Δt
q1
q2 2
Δt
V2
V1
Q Q1 Q2 2
等式两边同时除以△t,并移项
Q V1 q1 V2 q2 t 2 t 2
第十四章 水库防洪计算
水利水能规划
• 三、有闸溢洪道水库的防洪计算
水利水能规划
水利水能规划
• 四、具有非常泄洪设施水库的防洪计算
水库双辅助曲线调洪演算计算程序
钮，其黄色填充
段序号、时段长
击“调洪演算”
水标准下的调洪
不能有空格或负
下方程的形式：
q 每项都与 q 有 2
Q1 Q2 q1 q 2 V2 V1 2 2 t t
Q1 Q2 q q2 t 1 t V2 V1 2 2
即：(
V2 q 2 V q V q ) Q1 2 ( 1 1 ) 式中两个括号内都包括两项 、 每项都与 q 有 2 t t 2 t 2
关，最后一个式子的两个括号内的数据可写成如下两个函数式：
V q q f1 t 2 V q q f2 t 2
V q q f1 t 2 V q q f2 t 2
助曲线法原理,
。
（米） 、下泄流量
水库调洪演算程序说明
1．编制原理及适用范围。本程序系依据《工程水文学》双辅助曲线法原理, 利用 Excel VBA 编制而成，适用于水库无闸控制溢洪道调洪演算。 2．程序应用。首先在调洪辅助曲线计算表中输入水库水位（米） 、下泄流量 （立米/秒） 、库容（万立米）数据后，单击“计算辅助曲线”按钮，其黄色填充 区的数据自动计算。其次，激活调洪演算计算表，在表中输入时段序号、时段长 （小时） 、来水流量（立米/秒） ，此数据即为洪水过程线数据，单击“调洪演算” 按钮，其黄色填充区数据自动计算，下泄流量最大值即为设计洪水标准下的调洪 下泄流量。 注：数据输入必须是英文状态下的有效数值，数据输入区内不能有空格或负 数，否则程序报错不予计算。 3．双辅助线法调洪演算原理。 双辅助线法的解算原理也是水库水量平衡方程，只须改变一下方程的形式： 可写成：
调洪计算计算的基本方法可修改全文
目录
一、水库调洪计的作用
二、水库调洪计算基本公式 三、水库调洪计算试算法
一、水库调洪作用
• （一）水库洪水调节的定义
• 水库通过对洪水的拦蓄、滞留，使洪水过程变形，洪峰流量减 小，洪水历时延长
• （二）水库洪水调节的目的
• 在已拟泄洪建筑物、已确定防汛限制水位（起调水位）的条件 下，用给定的入库过程，推求水库的泄流过程、库水位过程及 相应的最大下泄流量、最高调洪水位及调洪库容；
• （三）水库洪水调节的任务
• 在已拟泄洪建筑物、已确定防汛限制水位（起调水位）的条件 下，用给定的入库过程，推求水库的泄流过程、库水位过程及 相应的最大下泄流量、最高调洪水位及调洪库容∆ ；
头屯河水库溢洪道，溢洪堰
头屯河水库泄洪洞
石门子水库溢洪道
石门子水库泄洪洞，冲沙洞
夹河子水库溢洪道
二、水库调洪作用
qt+1=(q''t+1+q)/2,
（一）、按规定出力调节计算简算法
6.水库调洪计算试算法 例1：
时刻 时段长 Q
q
V
Z
t
(H) m3/s m3/s 104m3 m
0
10
10
247 116
12 12 140
24 12 710
36 12 279
38 2 250
48 10 131
6.水库调洪计算试算法
36 12 279 494.5 21.37 240 172.5 7.45 279.18 118.2
38 2 250 264.5
1.9 250 245 1.76 279.32 118.2
48 10 131 190.5 6.86 230 240 8.64 277.54 118.1
调洪计算方法
2.4.2 调洪计算方法水库调洪是在水量平衡和动力平衡的支配下进行的，本次计算单辅助线法计算。
水量平衡的数学表达式为：221Q Q +t ∆ -221q q + t ∆=V 2-V 1式中：Q 1，Q 2——时段初、末入库流量，m 3/s ；q 1,q 2——时段初、末出库流量，m 3/s ；V1,V2——时段初、末水库蓄水量，m 3；t ∆——计算时段，t ∆=1h=3600s 。
将水量平衡方程进行变换得到：）（22)2(1112221q t V q Q Q q t V +∆+-+=+∆ 建立q ～2q t V +∆函数关系曲线，绘出q ～2q t V +∆辅助线，连续求出水库的下泄流量过程。
2.4.3 调洪演算成果按照不同频率入库设计洪水过程线，逐时段查算辅助曲线，确定水库出库流量过程。
根据上述入库设计洪水过程线、库容曲线、起调水位进行调洪演算。
本次调洪演算成果见表2-9。
调洪演算成果表2-92.5 坝顶高程计算水库主坝为浆砌石坝，坝顶超高计算公式采用《砌石坝设计规范》（SL25-2006）中公式进行计算：c z b h h H H ++∆＝式中：H ∆——坝顶超高，m ；H b ——波浪高，m ；H z ——风浪中心线至正常蓄水位或校核洪水位的高差，m ；H c ——安全超高，5级坝，设计情况A=0.3m ，校校情况A=0.2m 。
根据当地提供的风速风向资料，水库水面以上10m 高度处，年最大平均风速为16m/s 。
根据《砌石坝设计》（SL25-2006）及《水利水电等级划分及洪水标准》（SL252-2000）有关规定，永久建筑物级别为5级。
根据《砌石坝设计规范》（SL25-2006）波高、波长按官厅公式（C.4.1-1）和（C.4.1-2）计算： ）（11.4.)(0076.03/12020121-=C v gD v v gh o b）（21.4.)(33.015/42020157-=C v gD v v gLm o式中：H b ——波高（当2502020-=v gD时，为累积频率5%的波高h s%；当当100025020-=v gD 时，为累积频率10%的波高h 10%），m ；L m ——平均波长，m ；v 0——计算最大风速（设计情况采用多年平均年最大风速的1.5倍 ，校核情况采用多年平均最大风速），m/s ； D ——风区长度，m ；g ——重力加速度，9.81m/s 2。
水库调洪演算的原理和方法 PPT
水库调洪计算的半图解法
6.在一张图上点绘Q(t)和q(t)，推求qm。
Q、q(m3/s) Q、q(m3/s)
Q~t qmax q~t
Q~t qmax q~t
t (min)
推求qm示意图
t△1tt' t2
t (min)
水库调洪计算的半图解法
7.推求Vm、V调、Zm。
q~V
qmax
V调=Vm-V汛限
水库调洪演算的原理和方法
水库调洪计算是确定入库洪水、泄洪建筑物的型式与尺寸、 调洪方式和调洪库容之间的定量关系。
一、水库调洪计算的任务
在水工建筑物或下游防护对象的防洪标准一定的情况下， 根据水文分析计算提供的各种标准的设计洪水或已知的设 计入库洪水过程线、水库特性曲线、拟定的泄洪建筑物的 型式与尺寸、调洪方式等，通过计算，推求水库出流过程、 最大下泄流量、特征库容和水库相应的特征水位。
Z (m)
因此，可根据选定的计 算时段△t，已知的水库容 积关系曲线，以及根据水力 学公式算出的水位下泄流量 关系曲线，事先计算并绘制 曲线组：
Vq f1(Z) t 2
f2(Z)
V t
q 2
f3(Z) q
f3 (Z )
f1(Z )
f2 (Z )
Q (m 3/s) ,V q (m 3/s) ,V q (m 3/s)
Q、q(m3/s) Q、q(m3/s)
Q~t qmax q~t
Q~t qmax q~t
t (min)
t△1tt' t2
t (min)
qm是两线的交点则计算正确；否则在t1，t2之间计算qm。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
第三章水库洪水调节及计算
（a）下游有防洪要求的情况
当下游有防洪要求时，最大下泄流
量qmax不能超过下游允许的安全泄量q 安。在t1时刻以前，Q小于闸门全开时
的下泄流量，应以闸门控制，使q=Q。
闸门随着Q的加大而逐渐开大，直到t1
时闸门全部打开。从t1时刻开始，Q已
大于闸门全开自由溢流的q值，库水位
逐渐上升。至t2时刻q达到q安，于是
3.3 水库调洪计算的基本方法
一、列表试算法 在水利规划中，常需根据水工建筑物的设计标
准或下游防洪标准，按工程水文中所介绍的方法， 去推求设计洪水流量过程线。 已知：入库洪水过程及下游允许水库下泄的最大流量
水库汛期防洪限制水位 泄洪建筑物的型式和尺寸
推求：下泄洪水过程线 拦蓄洪水的库容和水库水位的变化
1 W 2 QmT
当水库起调水位在堰顶高程时 水库的最大下泄流量为
qm
Qm (1
Vm W
)
调洪演算简化三角形法
3.4 其他情况下的水库调洪计算
无闸门控制q
最基本的情况（下游无防洪任务、 无错峰要求）
有闸门控制q
基本原理和方法与无闸门类似，要按 水库运行需要随时调整闸门的开度。 在不同的闸门开度、水库水位、下游 淹没等情况下，泄流公式中的系数也 会不同。采用列表试算法较为方便
水资源规划及利用
第三章 水库洪水调节及计算
主 讲：康银红
目录
3.1 概述 3.2 水库调洪的原理 3.3 水库调洪计算的基本方法 3.4 其他情况下的水利调洪计算
3.1 概述
一、水库的调洪作用与任务
在河流上兴建水库后，进入水库的洪水过程经水 库拦蓄和阻滞作用之后，自水库泄放至下游河道的洪水 过程，势必大大展平，洪峰被削减，从而达到防止或减 轻下游洪水灾害的目的。
第3章 水库洪水调节计算1-5节
•
• • • •
•
蓄洪方程q=f(V)表示闸门开度不变 条件下水库蓄水量与泄洪量间关系； 当属无闸门自由溢洪道时为水库泄 洪能力曲线。 q=f(V)方程或曲线， 可按泄洪设备类型尺寸（或闸门开 度）的水力特性换算制作。若为无 闸门表面泄洪道，其泄洪公式为
• • •
q1 m B 2 g h1
•
目前常用的调洪计算方法主要有列表式算法和半图解法。
第三节 水库调洪计算列表试算法
• 水利规划中，常需要根据水工建筑物的设 计标准或下游的防洪标准，按水文学中介绍 的方法去推求设计洪水流量过程线。对于调 洪计算来说，入库洪水流量过程线及下游所 允许的水库最大泄流量都是已知的。并且对 于初步拟定的方案，汛限水位及泄洪建筑物 的样式尺寸也是确定的。 • 调洪计算就是在这些已知条件下，推求泄 洪的过程线、拦蓄洪水库容和水库水位变化 过程线。
•二.列表试算调洪演算的原理
•对于控制泄流情况，采用列表法十分方便， 具体计算与第二章所述相同。对于自由泄流情 况，则须联解式（3-1）和式（3-2）。然解析 求解不可能，须通过试算求解。对于任意的Δt 时段， Q1、Q2、q1、V1 其已知，欲 求 q2和V2 ，其步骤是，假定V2（或q2）后， 代入式（3-2）可求得q2（或V2），再以此q2 （或V2）代入式（3-1）算得V2（或q2），若 计算的与假定的一致，则试算完成，否则重新 假定V2（或q2），直到满足为止。 •现用例子说明，具体步骤可参看书本P72。
3 2
（3-3）
式中 B — 泄洪道净宽；
h1 — 堰上水头； m — 流量系数；
— 侧收缩系数。
若底孔泄流，则泄流公式为
— 孔口出流面积； — 孔口出流系数。
水库调洪演算的基本原理和方式
（2）推求水库下泄流量过程线q~t。
（a）分析确定起调水位Z1和计算时段。
无闸: Z1=Z堰顶
有闸: Z1=Z限
（b）由起始条件确定Q1、Q2 、V1和q1。
（c）试算(q2~V2~q'2)。
（d）将q2、V2作为下时段的起始条件，推求q~t。
水利水能规划
三、水库调洪计算方法
起始条件 假设q2
？
Z~V
水利水能规划
第三章 洪水调节
第二节 水库调洪计算的原理和方法
水利水能规划
水库调洪计算是确定入库洪水、泄洪建筑物的型式与尺寸、 调洪方式和调洪库容之间的定量关系。
一、水库调洪计算的任务
在水工建筑物或下游防护对象的防洪标准一定的情况下， 根据水文分析计算提供的各种标准的设计洪水或已知的设 计入库洪水过程线、水库特性曲线、拟定的泄洪建筑物的 型式与尺寸、调洪方式等，通过计算，推求水库出流过程、 最大下泄流量、特征库容和水库相应的特征水位。
第一时段初始的Z1、q1、V1各值。
水利水能规划
水库调洪计算的半图解法
0
g
Z(m)
2.
利
f3(Z )
用
e
辅 Z2 助
q2
f
线
在
Z1 a
b
图
上
求
解。
f1 (Z )
d c
下泄流量q（m3/s）
f2 (Z )
f1(Z
)
V t
q 2
f2 (Z )
V t
q 2
f3(Z) q
Q( m 3
/ s ),
V t
水利水能规划
水库调洪计算的半图解法
6.在一张图上点绘Q(t)和q(t)，推求qm。
洪水调节调洪演算列表法和图解法
调洪演算计算说明书一、 相关资料中包水利枢纽工程是三等工程，溢洪道设计洪水标准为五十年一遇（P=2%）至一百年一遇（P=1%）,校核洪水标准为千年一遇（P=0.1%）.二、基本原理1.泄水建筑物尺寸：溢洪道堰顶高程519m ，采用3孔86m m ⨯(宽⨯高)的弧形门控制。
由2/302q H g m nb ⋅=ε （其中侧收缩系数ε=0.92,n 为所开孔数, 流量系数m=0.48，单孔堰顶宽度b=8m ，g=9.812/m s ,堰顶水头0H =水位Z-堰顶高程,。
不计流速水头。
） 计算出下泄流量2.设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。
3.基本计算公式为：()()()t V V q q Q Q ∆-=+-+/2/2/122121式中： Q 1, Q 2--分别为计算时段初、末的入库流量，m 3/s ； v 1，v 2--分别为计算时段初、末水库的蓄水量，m 3 ； q 1，q 2--分别为计算时段初、末的下泄流量，m 3/s ； t ∆--计算时段，一般取1小时。
4.下游安全泄量及起调水位该水利枢纽没有下游防洪要求，一般在洪水来临时，水库将预泄库水至水库防洪限制水位，以便有足够的库容蓄洪或滞洪。
防洪限制水位是水库在汛期允许兴利蓄水的上限水位，则调洪计算从水位525.3m 起调。
5.水库运行方式根据题目分析，本工程采用3孔溢洪道泄洪，设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。
在洪水期间洪水来临时，先用闸门控制下泄流量q 并使其等于洪水来水量Q，使水库水位保持在防洪限制水位525.3m不变；当洪水来水量Q继续增大时，闸门逐渐打开；当闸门达到全开后，就不再用闸门控制，下泄流量q随水库水位z 的升高而增大，流态为自由流态，情况与无闸门控制一样。
6.计算方法：先决定开始计算时刻和此时的q1、V1,然后假定下泄流量q2值，再由计算V2值，再查q-V表得出q2’值,水量平衡方程()()()t-+2/2/=+/VV-qqQ∆Q211122比较q2和q2’，若二者基本相等，则假定正确，否则重新试算，直到大致相等为止，依次计算下去。
第三章调洪计算
第三章调洪计算调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位（或其他的起调水位）的条件下，用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料，按规定的防洪调度规则，推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。
调洪演算的原理水库调洪计算的基本公式是水量平衡方程式：t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度，s ；1,+t t Q Q —t 时段初、末的入库流量，m 3/s ； 1,+t t q q —t 时段初、末的出库流量，m 3/s ； 1,+t t V V —t 时段初、末水库蓄水量，m 3。
水库泄流方程 ：q =f （V ） (3-2)用已知（设计或预报）的入库洪水过程线Q ～t ，由起调水位开始，逐时段连续求解(3-1)和(3-2)组成的方程组，从而求得水库出流过程q ～t ，这就是调洪演算的基本原理。
这里采用单辅助线半图解法，联解(2-1)和(2-2)两个方程，将(3-1)改写为：（V t /△t+q t /2 )+Q-q t = (V t+1/△t)+(q t+1/2 ) (3-3)式中Q —计算时段平均入流量，Q ＝(Q t + Q t+1)/2；其他同(3-1)也就是说，可以事先绘制q ~(V/△t)+(q/2 )的关系曲线，即调洪演算工作曲线，因式3-3)的左端各项为已知数，故式(3-3)右端项也可求出，然后根据(V t+1/△t)+(q t+1/2 )的值，通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。
因第一时段的V2、q2就是第二时段的V1、q1，于是可重复以上步骤连续进行计算，直到求出结果。
调洪计算结果整理调洪演算基本资料水库特征水位：正常蓄水位1856m，汛期限制水位1854m，死水位1852m积石峡入库洪水过程线见下表：表2-1积石峡入库洪水过程线调洪计算过程及结果方案一：1. 拟定泄水建筑物型式、尺寸及堰顶（或底坎）高程：左岸溢洪道: 单孔溢洪道，B=,H=18m,堰顶高程为1833m。
四川省水库洪水计算和调洪演算
0.61 0.0045
150
0.55 3.5CV 2.58
387
0.61 0.0045
150
0.55 3.5CV 3.83
574.5
0.61 0.0045
160
0.55 3.5CV 2.26
361.6
0.45 0.01
160
0.55 3.5CV 3.55
568
0.45 0.01
算程序：根据四川省一九七九年版《水文手册》方法计算洪峰流量和洪水总量。
140
0.55 3.5CV 2.48
347.2
0.61 0.004
140
0.55 3.5CV 3.95
553
0.61 0.004
120
0.55 3.5CV 2.48
297.6 0.665 0.025
0.47 0.596 0.596 0.593 0.593 0.593 0.593 0.454 0.454
3
40.8 0.344 1.264
3
40.8 0.344 1.264
3
40.8 0.344 1.264
3
40.8 0.344 1.264
1.07 102 0.467 1.231
1.07 102 0.467 1.231
2.2 7.045 7.045 6.899 6.899 6.899 6.899 1.861 1.861
0.2
盆地丘陵区， T=1～24
1.78
1.52 57.81 0.387 1.155 1.52 57.81 0.387 1.155
3.401 3.401
2
盆地丘陵区， T=1～24
0.2
盆地丘陵区， T=1～24
第三章调洪计算
第三章调洪计算3.1调洪计算目的水库调洪计算的目的是在已拟定泄洪建筑物及已确定防洪限制水位（或其他的起调水位）的条件下，用给出的入库洪水过程、泄洪建筑物的泄洪能力曲线及库容曲线等基本资料，按规定的防洪调度规则，推求水库的泄流过程、水库水位过程及相应的最高调洪水位和最大下泄流量。
3.2调洪演算的原理水库调洪计算的基本公式是水量平衡方程式：t t t t t t V V t q q t Q Q -=∆+-∆++++1121121)()( (3-1)式中t ∆—计算时段长度，s ；1,+t t Q Q —t 时段初、末的入库流量，m 3/s ； 1,+t t q q —t 时段初、末的出库流量，m 3/s ； 1,+t t V V —t 时段初、末水库蓄水量，m 3。
水库泄流方程 ：q =f （V ） (3-2)用已知（设计或预报）的入库洪水过程线Q ～t ，由起调水位开始，逐时段连续求解(3-1)和(3-2)组成的方程组，从而求得水库出流过程q ～t ，这就是调洪演算的基本原理。
这里采用单辅助线半图解法，联解(2-1)和(2-2)两个方程，将(3-1)改写为：（V t/△t+q t/2 )+Q-q t= (V t+1/△t)+(q t+1/2 ) (3-3)式中Q—计算时段平均入流量，Q＝(Q t + Q t+1)/2；其他同(3-1)也就是说，可以事先绘制q~(V/△t)+(q/2 )的关系曲线，即调洪演算工作曲线，因式3-3)的左端各项为已知数，故式(3-3)右端项也可求出，然后根据(V t+1/△t)+(q t+1/2 )的值，通过工作曲线q~(V/△t)+(q/2 )可查出q t+1的值。
因第一时段的V2、q2就是第二时段的V1、q1，于是可重复以上步骤连续进行计算，直到求出结果。
3.3调洪计算结果整理3.3.1调洪演算基本资料水库特征水位：正常蓄水位1856m，汛期限制水位1854m，死水位1852m 积石峡入库洪水过程线见下表：表2-1积石峡入库洪水过程线3.3.2调洪计算过程及结果 方案一：1. 拟定泄水建筑物型式、尺寸及堰顶（或底坎）高程：左岸溢洪道: 单孔溢洪道， B=16.5m,H=18m,堰顶高程为1833m 。
水库调洪演算的原理和方法PPT学习教案
第十四章 水库防洪计算
(三)调洪计算 针对已选定的非常溢洪道宽度、启用水位、校核
标准(或可能最大洪水)的入库洪水过程，按无闸 溢洪道的自由溢流，采用本章第二节所介绍的方 法进行调洪计算，求得非常泄洪情况下的泄流过 程线、最大下泄流量，在校核洪水标准下所需要 的防洪库容，以及校核洪水位和坝顶高程。必须 指出，计算时应使用合成泄流曲线及相应的蓄泄 曲线，即启用水位的泄流量应包括正常溢洪道的 泄流量和非常溢洪道的泄流量。 通过调洪计算成果，可以看出，当溢洪道宽度不 变时，如果降低启用水位，溢洪道将提早泄洪， 增大下泄流量和减小所需的防洪库容。在启用条 件相同的情况下，非常泄洪设施的尺寸越大泄洪 能力也越大，所需的防洪库容也越小。因此，可 根据上述的相互关系，以及地区的实际情况，对 方案进行优选。
I OVS V t t
第39页/共42页
干流洪水
流量叠加
支流洪水 马斯京根法槽蓄曲线法
坝址洪水
入库洪水与坝址洪水的关系
入库洪水系列
频率计算
入库设计洪水
马斯京根法 槽蓄曲线法
入库洪水与坝 址洪水的关系
坝址设计洪水
第40页/共42页
放单映击结此束处编感辑谢母各版位文批本评样指式导！
第二级
第三级
第四级 让第我五们级共同进步
第32页/共42页
第十四章 水库防洪计算
n 三、有闸溢洪道水库的防洪计算
第33页/共42页
第34页/共42页
四、具有非常泄洪设施水库的防洪计算 (一)非常泄洪设施 有的水库校核洪水比设计洪水大得多，尤其当校核
洪水采用可能最大洪水时，二者相差更为悬殊。如 只设有正常泄洪建筑物，必将增加工程造价。因此， 为了安全又不致使造价过高，若条件许可，应尽量 修建位置适当、工程比较简易的非常泄洪建筑物， 帮助正常泄洪设置宣泄比设计洪水大得多的洪水。 (二)非常泄洪设施的启用标准 目前，多以某一库水位作为启用标准，这个水位称 为启用水位。启用标准较高，虽能减少下游洪水灾 害，但会使建筑物规模增大，上游淹没损失增加； 启用标准过低，建筑物规模小、造价低，但下游遭 受洪水灾害机会增多，损失亦大。因此非常泄洪设 施的启用标准必须通过综合技术经济论证来决定。
无闸门控制调洪计算
无闸门控制的水库调洪计算在溢洪道无闸门及其它闸门孔控制的情况下，水库防洪限制水位通常与溢洪道堰顶高程、正常蓄水位齐平，因此水库调洪的起调水位多采用与正常蓄水位相同。
调洪计算的主要成果应有：选择溢洪道宽度B；确定调洪库容V及其相应的洪水位Z和最大下泄量q m。
1．列表试算法为了求出方程组（8.2-5）的解，通过列表试算，可逐时段求得水库的蓄水量和下泄流量，这种通过试算求方程组解的方法称为列表试算法。
列表试算法的步骤大体如下：①引用水库的设计洪水过程线Q～t。
②根据已知的水库水位库容关系曲线Z=f（V）和泄洪建筑物方案，应用（8.2-1）或式（8.2-2）求出下泄流量与库容的关系曲线q=f（V）。
具体方法是：根据水位变化的大致范围，取不同的库水位Z计算水头h和下泄流量q，再由Z=f（V）查得相应的V，这样就可绘制下泄流量与库容的关系曲线q=f（V）。
③选取合适的计算时段Δt（以s为计算单位）。
由设计洪水过程线Q～t摘录Q1、Q2、Q3、Q4……。
④调洪计算。
决定起始计算时刻的V1、q1值，然后列表计算，计算过程中，对每一计算时段的V2、q2值都要进行试算。
试算方法是：由起始条件，已知时段初的V1、q1和入库流量Q1、Q2 ,假设时段末的下泄流量q2，根据式（8.2-3）求出时段末水库的蓄水变化量ΔV，则V2＝V1＋ΔV,由V2查q=f （V）曲线得q’2。
若｜q’2－q2｜＜ε，即q’2与q2相差很小，则q2为所求；否则，说明原假设的q2与实际不符，重新假设q2（可令q2＝q’2），再进行试算。
⑤将计算出的V2、q2当成下一时段初的V1、q1，重复上述试算，可求出下一时段的V2、q2。
这样逐时段试算，就可求得水库下泄流量过程和相应的水库蓄水量（水位）过程。
⑥将计算成果绘成下泄流量过程线q～t和水库水位变化过程线Z～t。

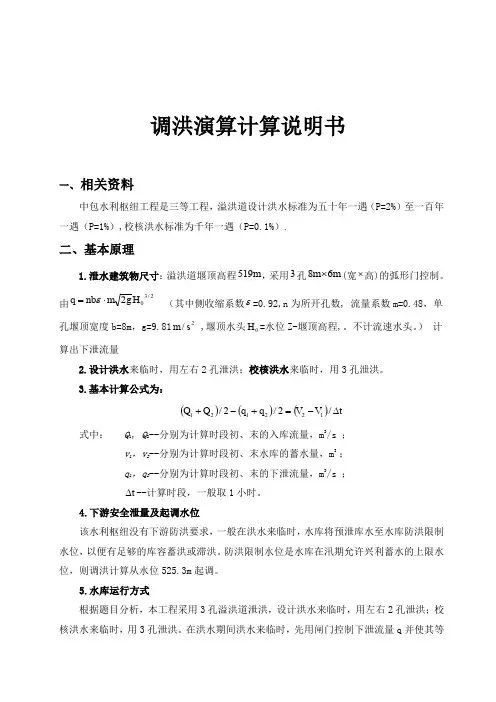

【实例8-1】列表试算法防洪调节计算（动画演示：列表试算法防洪调节计算）列表试算法能够明确地表达出调洪计算的基本原理，因此概念明确。
