【CN209585285U】一种建筑结构【专利】
【CN209686729U】一种绿色建筑结构【专利】
2
CN 209686729 U
说 明 书
1/5 页
一种绿色建筑结构
技术领域 [0001] 本实用新型涉及房屋建筑领域,更具体地说,它涉及一种绿色建筑结构。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920141614 .X
(22)申请日 2019 .01 .24
(73)专利权人 广东恒达建设工程有限公司 地址 510635 广东省广州市天河区石牌街 龙怡路117号金富苑银汇大厦自编E3 幢1106房
(72)发明人 黄土荣 林晓思 陈江亮 陈贤志
7 .根据权利要求4所述的一种绿色建筑结构,其特征是:所述晒台(1)靠近屋顶面(2)上 的墙面 (3)的一侧开设有槽口向上的收纳槽 (14) ,所述收纳槽 (14)内收纳有挡板 ,所述挡板 由 垂直设置且 相互固定的 第一平板 (15) 和第二平板 (18) 组成 ,所述第二平板 (18) 靠近外 部。
2 .根据权利要求1所述的一种绿色建筑结构,其特征是:所述围板(7)的体积大小与所 述安装槽(4)的容积适配。
3 .根据权利要求1所述的一种绿色建筑结构,其特征是:所述安装筒(5)的侧面均固定 有第一带轮(26) ,若干第一带轮(26)之间绕接有同一条第一同步带 (25)。
4 .根据权利要求1所述的一种绿色建筑结构,其特征是:屋顶面(2)上的墙面(3)朝外的 一面内转动连接有丝杆(9) ,所述丝杆(9)竖直设置,所述晒台(1)的一侧穿过所述丝杆(9) 且螺纹连接在所述丝杆(9)上,屋顶面(2)上的墙面(3)的内底部固定有第一电机(10) ,所述 第一电机(10)与所述丝杆(9)同轴固定,屋顶面(2)上的墙面(3)内设置有引导所述晒台(1) 沿所述丝杆(9)的长度方向滑动的导向部件。
【CN209523290U】一种组装式房屋结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186448.5(22)申请日 2019.02.02(73)专利权人 新疆铁道勘察设计院有限公司地址 830011 新疆维吾尔自治区乌鲁木齐市北京南路703号(72)发明人 张希玮 石东海 孙志刚 (74)专利代理机构 乌鲁木齐新科联知识产权代理有限公司 65107代理人 李振中(51)Int.Cl.E04B 1/00(2006.01)(54)实用新型名称一种组装式房屋结构(57)摘要本实用新型提供了一种组装式房屋结构,解决了现有的组装式房屋结构,结构复杂,拆装不便,不利于推广使用的问题。
包括底框、墙框和屋顶平盖,所述底框上安装有墙框,所述墙框上安装有屋顶平盖;所述屋顶平盖上活动连接第一支撑盖和第二支撑盖,所述屋顶平盖的一侧通过销轴活动连接第二支撑盖的一侧,所述屋顶平盖的上端面一侧固定连接支架的底端,所述支架的顶端内部通过销轴活动连接第一支撑盖远离销轴的一侧,所述支架的数量为两个,两个所述支架对称分布,所述第一支撑盖与第二支撑盖连接处的下端面固定连接伸缩杆的顶端,所述伸缩杆的底端固定连接屋顶平盖的上端面中部。
权利要求书1页 说明书3页 附图2页CN 209523290 U 2019.10.22C N 209523290U权 利 要 求 书1/1页CN 209523290 U1.一种组装式房屋结构,包括底框、墙框和屋顶平盖,其特征是:所述底框上安装有墙框,所述墙框上安装有屋顶平盖;所述屋顶平盖上活动连接第一支撑盖和第二支撑盖,所述屋顶平盖的一侧通过销轴活动连接第二支撑盖的一侧,所述屋顶平盖的上端面一侧固定连接支架的底端,所述支架的顶端内部通过销轴活动连接第一支撑盖远离销轴的一侧,所述支架的数量为两个,两个所述支架对称分布,所述第一支撑盖与第二支撑盖连接处的下端面固定连接伸缩杆的顶端,所述伸缩杆的底端固定连接屋顶平盖的上端面中部;所述墙框包括正面墙板、背面墙板、第一侧墙板和第二侧墙板,所述正面墙板的一侧通过销轴活动连接第一侧墙板的一侧,所述第一侧墙板的另一侧通过销轴活动连接背面墙板的一侧,所述背面墙板的另一侧通过销轴活动连接第二侧墙板的一侧,所述第二侧墙板的另一侧通过销轴活动连接正面墙板的另一侧;所述第一侧墙板靠近顶端的内部固定安装有窗户,所述窗户包括透光玻璃和橡胶保护板;所述透光玻璃固定安装在第一侧墙板的内部,所述橡胶保护板的底端通过销轴活动连接在第一侧墙板的一侧,所述橡胶保护板的内侧面贴合连接透光玻璃的一侧,所述橡胶保护板的顶端通过螺栓与第一侧墙板固定连接;所述底框的上端面固定连接插接柱的底端,所述插接柱的顶端插接在墙框的底端内部,所述墙框的底端内部开设有安装槽,所述安装槽的内部活动连接插接柱的顶端,所述墙框的顶端固定连接固定柱的底端,所述屋顶平盖的底端内部开设有凹槽,所述固定柱的顶端插接在凹槽的内部。
【CN209568547U】一种装配式房屋建筑结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217791.1(22)申请日 2019.02.20(73)专利权人 王永胜地址 257091 山东省东营市东营区南一路228号软件园8#研发楼专利权人 李永才(72)发明人 王永胜 李永才 孙立环 崔淼 (74)专利代理机构 北京华旭智信知识产权代理事务所(普通合伙) 11583代理人 张静楠(51)Int.Cl.E04B 1/343(2006.01)E04B 1/98(2006.01)(54)实用新型名称一种装配式房屋建筑结构(57)摘要本实用新型公开了一种装配式房屋建筑结构,包括底板,所述底板的顶部开设有滑槽,所述滑槽内壁的两侧均通过滑杆滑动连接有支撑板,两个所述支撑板的顶部均固定连接有支撑柱,所述支撑柱相对的一侧之间通过铆钉固定连接有有墙板,所述所述墙板的顶部设置有屋顶,所述底板底部的两侧均固定连接有减震脚座,所述连接板底部的两侧均固定连接有伸缩柱。
该装配式房屋建筑结构,通过伸缩柱在第二弹簧弹力支撑下随着震动伸缩,且减震柱受到第一弹簧的弹性支撑力,三个弹簧共同工作用,对震动进行抵消,增强房屋的抗震性能,同时,压力作用挤压第一弹簧,使减震柱移动,压力过大时,挡块接地,对压力抵消,增强了房屋的稳定性。
权利要求书1页 说明书3页 附图4页CN 209568547 U 2019.11.01C N 209568547U权 利 要 求 书1/1页CN 209568547 U1.一种装配式房屋建筑结构,包括底板(1),其特征在于:所述底板(1)的顶部开设有滑槽(2),所述滑槽(2)内壁的两侧均通过滑杆(3)滑动连接有支撑板(4),两个所述支撑板(4)的顶部均固定连接有支撑柱(5),所述支撑柱(5)相对的一侧之间通过铆钉(7)固定连接有有墙板(6),所述墙板(6)的顶部设置有屋顶(8),所述底板(1)底部的两侧均固定连接有减震脚座(9),所述减震脚座(9)包括连接板(901),所述连接板(901)底部的两侧均固定连接有伸缩柱(902),两个所述伸缩柱(902)的底端固定连接有减震板(903),所述减震板(903)的中部贯穿有减震柱(904),所述减震柱(904)位于减震板(903)底部的一端固定连接有挡块(905)。

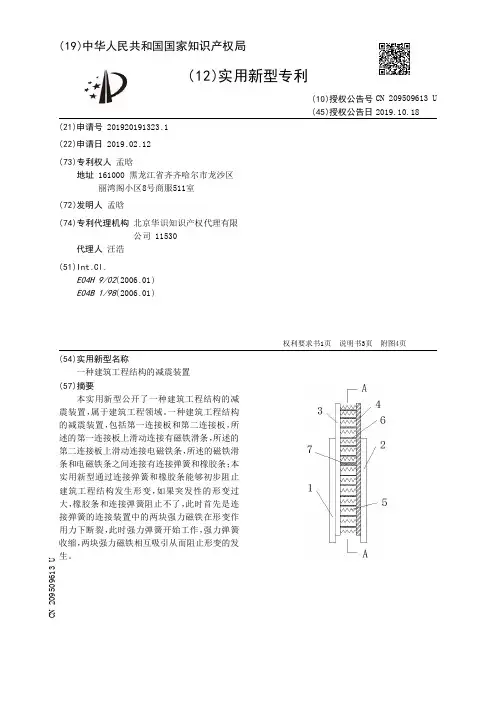

【CN209509613U】一种建筑工程结构的减震装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920191323.1(22)申请日 2019.02.12(73)专利权人 孟晗地址 161000 黑龙江省齐齐哈尔市龙沙区丽湾阁小区8号商服511室(72)发明人 孟晗 (74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 汪浩(51)Int.Cl.E04H 9/02(2006.01)E04B 1/98(2006.01)(54)实用新型名称一种建筑工程结构的减震装置(57)摘要本实用新型公开了一种建筑工程结构的减震装置,属于建筑工程领域。
一种建筑工程结构的减震装置,包括第一连接板和第二连接板,所述的第一连接板上滑动连接有磁铁滑条,所述的第二连接板上滑动连接电磁铁条,所述的磁铁滑条和电磁铁条之间连接有连接弹簧和橡胶条;本实用新型通过连接弹簧和橡胶条能够初步阻止建筑工程结构发生形变,如果突发性的形变过大,橡胶条和连接弹簧阻止不了,此时首先是连接弹簧的连接装置中的两块强力磁铁在形变作用力下断裂,此时强力弹簧开始工作,强力弹簧收缩,两块强力磁铁相互吸引从而阻止形变的发生。
权利要求书1页 说明书3页 附图4页CN 209509613 U 2019.10.18C N 209509613U权 利 要 求 书1/1页CN 209509613 U1.一种建筑工程结构的减震装置,包括第一连接板(1)和第二连接板(2),其特征在于:所述的第一连接板(1)上滑动连接有磁铁滑条(3),所述的第二连接板(2)上滑动连接电磁铁条(4),所述的磁铁滑条(3)和电磁铁条(4)之间连接有连接弹簧(5)和橡胶条(6)。
2.根据权利要求1所述的一种建筑工程结构的减震装置,其特征在于:所述的连接弹簧(5)包括连接装置和弹簧(10)组成,连接装置对立的两面连接有若干弹簧(10)的一端,弹簧另一端与磁铁滑条(3)和电磁铁条(4)连接,所述的连接装置包括两块强力磁铁(8)和强力弹簧(9),所述的强力弹簧(9)的两端分别与两块强力磁铁(8)固定连接。
【CN209653114U】一种建筑施工梁结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287071.2(22)申请日 2019.03.07(73)专利权人 中国水利水电第九工程局有限公司地址 550081 贵州省贵阳市观山湖区诚信南路501号(72)发明人 李文超 (74)专利代理机构 亳州速诚知识产权代理事务所(普通合伙) 34157代理人 曾祥兵(51)Int.Cl.E04B 1/24(2006.01)E04B 1/21(2006.01)E04B 1/58(2006.01)E04C 3/02(2006.01)(54)实用新型名称一种建筑施工梁结构(57)摘要本实用新型涉及一种建筑施工梁结构,包括基座、设置在基座上的竖梁及设置在竖梁上的工字梁,竖梁和工字梁之间设置有连接板,连接板设置有连接板主体,连接板主体两端设置有连接上板和连接下板,连接下板中部设置有连接凹槽,连接凹槽上设置有凹槽板,凹槽板下端设置有垫片,连接板主体两侧面均设置有加强架,连接板下端设置有辅助连接板,两个相邻工字梁之间设置有工字梁连接块,每个工字梁与每个工字梁连接块之间均设置有工字梁辅助连接块。
本实用新型提高了竖梁与工字梁的整体连接稳定性,且连接板内部设置了加强架,提高了梁结构的稳定性,并利用工字梁连接块和工字梁辅助连接块的使用,增加了梁与梁之间的连接便捷性。
权利要求书1页 说明书3页 附图5页CN 209653114 U 2019.11.19C N 209653114U权 利 要 求 书1/1页CN 209653114 U1.一种建筑施工梁结构,包括基座(1)、设置在所述基座(1)上的竖梁(2)及设置在所述竖梁(2)上的工字梁(5),其特征在于:所述竖梁(2)和所述工字梁(5)之间设置有连接板(7),所述连接板(7)设置有连接板主体(701),所述连接板主体(701)两端设置有连接上板(702)和连接下板(703),所述连接下板(703)中部设置有连接凹槽(704),所述连接凹槽(704)上设置有凹槽板(705),所述凹槽板(705)下端设置有垫片(9),所述连接板主体(701)两侧面均设置有加强架(10),所述连接板(7)下端设置有辅助连接板(8),两个相邻所述工字梁(5)之间设置有工字梁连接块(11),每个所述工字梁(5)与每个工字梁连接块(11)之间均设置有工字梁辅助连接块(12)。
【CN209568738U】一种建筑结构梁加固结构【专利】
ቤተ መጻሕፍቲ ባይዱ
( 12 )实 用新型专利
(21)申请号 201920157439 .3
(22)申请日 2019 .01 .29
(73)专利权人 杨成 地址 310000 浙江省杭州市拱墅区红郡公 寓2幢1单元204室
(72)发明人 杨成
(74)专利代理机构 北京卓特专利代理事务所 (普通合伙) 11572
代理人 段宇
(51)Int .Cl . E04G 23/02(2006 .01)
(10)授权公告号 CN 209568738 U (45)授权公告日 2019.11.01
( 54 )实用新型名称 一种建筑结构梁加固结构
( 57 )摘要 本实 用新型公 开了一 种建筑结 构梁 加固 结
构,包括基座、滑槽、滑杆、固定套、连杆、支撑柱、 螺 栓 、螺 母 、通 孔 、支 柱 、空 槽 、弹 簧 、连 接 柱 、侧 板 、连接件 、梁体 、弹件 、固定座 、连接杆 和套筒 , 基座上端面设有滑槽 ,滑槽内设有滑杆 ,滑杆上 设有固定套 ,固定套内 端设有连杆 ,支撑柱两端 设有连杆 ,支撑柱侧面设有螺栓 ,螺栓内 端设有 螺母,支撑柱内端设有支柱,支柱内设有空槽,空 槽内设有弹簧 ,弹簧内 端设有连接柱 ,连接柱内 端设有 侧板 ,侧板内 端设有连接件 ,连接件内 端 设有梁体 ,梁体上部下端面设有弹件 ,弹件下端 设有固定座 ,固定座内部设有连接杆 ,连接杆上 设有套筒,套筒下端设有连杆。
5 .根据权利要求1所述的一种建筑结构梁加固结构,其特征在于,所述固定座下端设有 螺孔,连接杆两端设有螺纹相接部,固定座与连接杆通过螺纹相连接。
2
CN 209568738 U
说 明 书
【CN209907656U】一种建筑新型墙体结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920417845.9(22)申请日 2019.03.29(73)专利权人 中国建筑第二工程局有限公司地址 100000 北京市通州区梨园镇北杨洼251号(72)发明人 张豪 陈春江 (74)专利代理机构 成都环泰知识产权代理事务所(特殊普通合伙) 51242代理人 李斌 黄青(51)Int.Cl.E04B 2/00(2006.01)E04B 2/56(2006.01)E04B 1/88(2006.01)E04B 1/98(2006.01)E04H 9/02(2006.01)(54)实用新型名称一种建筑新型墙体结构(57)摘要本实用新型公开了一种建筑新型墙体结构,包括基础梁、沥青砂浆滑移层和预制剪力墙,所述的预制剪力墙连接在基础梁上,所述预制剪力墙内设有多个空腔,所述空腔内设置有中间网架,所述基础梁对应空腔设置有定位网架,所述中间网架包括第一钢架,所述第一钢架与所述空腔的内侧壁及内顶壁贴合设置,所述第一钢架内侧设置有多个菱形架,所述菱形架首尾相接固连设置在第一钢架内部,所述菱形架底部设置有限位块,所述限位块与第一钢架固接,所述限位块下表面设置有限位槽;所述定位网架包括呈框架结构的第二钢架,所述第二钢架顶部形状与所述限位块下表面的限位槽形状相匹配。
本实用新型的墙体结构具有抗震效果好、墙体自身结构强度高等优点。
权利要求书1页 说明书4页 附图5页CN 209907656 U 2020.01.07C N 209907656U权 利 要 求 书1/1页CN 209907656 U1.一种建筑新型墙体结构,其特征在于,包括基础梁、沥青砂浆滑移层和预制剪力墙,所述的预制剪力墙连接在基础梁上,所述预制剪力墙通过沥青砂浆滑移层连接在基础梁上,所述预制剪力墙内设有多个空腔,所述空腔下部穿出所述剪力墙;所述空腔内设置有中间网架,所述基础梁对应空腔设置有定位网架,所述定位网架上端穿入所述空腔中;所述中间网架包括第一钢架,所述第一钢架与所述空腔的内侧壁及内顶壁贴合设置,所述第一钢架内侧设置有多个菱形架,所述菱形架首尾相接固连设置在第一钢架内部,所述菱形架底部设置有限位块,所述限位块与第一钢架固接,所述限位块下表面设置有限位槽;所述定位网架包括呈框架结构的第二钢架,所述第二钢架顶部形状与所述限位块下表面的限位槽形状相匹配,所述第二钢架内部设置有支撑钢架。
【CN209653165U】一种建筑钢结构剪力墙【专利】
( 12 )实 用新型专利
(21)申请号 201920072777 .7
(22)申请日 2019 .01 .17
(73)专利权人 胥伟伟 地址 224000 江苏省盐城市城南新区香园 西苑西门传达室
(72)发明人 胥伟伟
(51)Int .Cl . E04B 2/56(2006 .01) E04B 2/58(2006 .01)
4 .根据权利要求3所述的一种建筑钢结构剪力墙,其特征在于:所述第一框架(5)左端 和第二框架(6)左端之间垂直设有第一钢板(25) ,且所述第一钢板(25)上下端分别卡接在 第一框架和第二框架 (6) 内 ,所述第一框架 (5) 右端和第二框架 (6) 右端之间垂直设有第三 钢板(27) ,所述第三钢板(27)上下端分别卡接在第一框架(5)右端和第二框架(6)内,所述 第二框架(6)左端和第三框架(7)左端之间垂直设有第二钢板(26) ,所述第二钢板(26)上下 端分别卡接在第二框架(6)和第三框架(7)内;所述第二框架(6)右端和第三框架(7)右端之 间垂直设有第四钢板(28) ;所述第四钢板(28)上下端分别卡接在第二框架(6)和第三框架 (7)之间。
2 .根据权利要求1所述的一种建筑钢结构剪力墙,其特征在于:所述第一框架(5)和第 二框架(6)之间设有第一蜂窝结构(13) ,所述第一蜂窝结构(13)对面相同位置设有第二蜂 窝结构(14) ,所述第二框架(6)和第三框架(7)之间设有第三蜂窝结构(15) ,所述第一蜂窝 结构(13)、第二蜂窝结构(14)和第三蜂窝结构(15)均由数根规格一致的蜂窝状钢管组合而 成 ,所述蜂窝状钢管的 长度略大于第一面板 (1) 的厚度 ,所述第一蜂窝结构 (13) 、第二蜂窝 结构 (14) 、第三蜂窝结构 (15)的 外侧面和第一框架 (5) 齐平 ,所述第一蜂窝结构 (13) 、第三 蜂窝结构(15)的内侧面设有第二挡板 (17) ,所述第二蜂窝结构(14)的内侧面设有第一挡板 (16) ,所述第一挡板(16) 和第二挡板(17) 均为垂直设置。
【CN209704057U】一种建筑施工安全结构【专利】
2
CN 209704057 U
说 明 书
1/3 页
一种建筑施工安全结构
技术领域 [0001] 本实用新型涉及建筑安全防护领域,具体涉及一种建筑施工安全结构。
【CN209308188U】一种建筑工程施工楼层结构【专利】
权利要求书1页 说明书4页 附图3页
CN 209308188 U
CN 209308188 U
权 利 要 求 书
1/1 页
1 .一种建筑工程施工楼层结构,包括伸缩支撑柱(1) ,其特征在于:所述伸缩支撑柱(1) 的顶部固定连接有防滑顶板(2) ,所述伸缩支撑柱(1)的外表面固定连接有第一横梁支架 (3) ,所述第一横梁支架(3)靠近伸缩支撑柱(1)的一侧设置有第二横梁支架(4) ,所述第二 横梁支架(4)远离第一横梁支架(3)的一侧设置有储藏箱(5) ,所述储藏箱(5)的内壁固定连 接有夹轮板(6) ,所述夹轮板(6)的内壁活动连接有辅助滑轮(7) ,所述辅助滑轮(7)远离储 藏箱(5)的一侧设置有连接板(8) ,所述连接板(8)的内壁固定连接有螺纹栓(9) ,所述连接 板(8)的一侧固定连接有润滑套筒(10) ,所述润滑套筒(10) 远离辅助滑轮 (7)的一侧设置有 液压缸(11) ,所述液压缸(11)的外表面固定连接有栅栏保护杆(12) ,所述栅栏保护杆(12) 的一侧固定连接有支撑底座 (13) ,所述支撑底座 (13)远离液压缸 (11)的一侧设置有防尘网 (14) ,所述储藏箱(5)的底部固定连接有防潮底板(15)。
2 .根据权利要求1所述的一种建筑工程施工楼层结构,其特征在于:所述第一横梁支架 (3) 和第二横梁支架(4)的内壁均固定连接有夹板框 (16) ,所述夹板框 (16)的底部固定连接 有碟簧片(17) ,所述夹板框(16)的内壁活动连接有螺纹夹持杆(18) ,所述螺纹夹持杆(18) 的外表面活动连接有挤压弹簧(19)。
3 .根据权利要求1所述的一种建筑工程施工楼层结构,其特征在于:所述伸缩支撑柱 (1)的内壁固定连接有防潮层板(20),所述防潮层板(20)的一侧固定连接有保温层板(21) , 所述防 潮层板 (20) 的数量为两个 ,两个所述防 潮层板 (20)以 伸缩支撑柱 (1) 的中心线呈中 心对称设置。
【CN209703986U】一种建筑工程支撑面结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316350.7(22)申请日 2019.03.13(73)专利权人 曹冬津地址 213000 江苏省常州市钟楼区八千里花园40幢203室(72)发明人 曹冬津 (74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.E04G 3/28(2006.01)(54)实用新型名称一种建筑工程支撑面结构(57)摘要本实用新型公开了一种建筑工程支撑面结构,包括:呈纵向设置的四根支撑柱,支撑柱之间设置有呈横向放置的两组横板,横板与支撑柱之间铰链接,两组横板上开设有滑槽且上方设置有支撑结构,支撑结构包括位于下方的调节板和位于调节板上方的支撑板,调节板两端均开设有两组安装槽,安装槽内安装有滑轮,滑轮滑动设置在滑槽内,支撑板与调节板之间还设置有三角支撑架,三角支撑架由若干组呈交叉设置的金属杆构成,三角支撑架的上端固定在支撑板的底部且下方固定在调节板的顶部,支撑结构两端还固定有四组固定卡板,本实用新型针对建筑工程中施工所使用的支撑面结构进行了改进,提高了装置稳定性和安全性,并且减轻了支撑面结构的重量。
权利要求书1页 说明书3页 附图2页CN 209703986 U 2019.11.29C N 209703986U权 利 要 求 书1/1页CN 209703986 U1.一种建筑工程支撑面结构,包括:呈纵向设置的四根支撑柱(1),其特征在于:所述支撑柱(1)之间设置有呈横向放置的两组横板(2),所述横板(2)与支撑柱(1)之间铰链接,两组所述横板(2)上均开设有滑槽(3)且上方设置有支撑结构(4),所述支撑结构(4)包括位于下方的调节板(5)和位于调节板(5)上方的支撑板(6),所述调节板(5)两端均开设有两组安装槽(7),所述安装槽(7)内安装有滑轮(8),所述滑轮(8)滑动设置在滑槽(3)内,所述支撑板(6)与调节板(5)之间还设置有三角支撑架(9),所述三角支撑架(9)由若干组呈交叉设置的金属杆构成,所述三角支撑架(9)的上端固定在支撑板(6)的底部且下方固定在调节板(5)的顶部,所述支撑结构(4)两端还固定有四组固定卡板(10)。
【CN209780060U】一种建筑屋面构造【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920244942.2(22)申请日 2019.02.26(73)专利权人 安徽省永安建筑有限公司地址 231600 安徽省合肥市肥东县店埠镇沿河东路(72)发明人 程世明 (51)Int.Cl.E04D 13/00(2006.01)E04D 13/064(2006.01)(54)实用新型名称一种建筑屋面构造(57)摘要本实用新型公开了一种建筑屋面构造,包括水平设置于房屋顶部的屋顶板以及环绕屋顶板周侧并与屋顶板上表面固定的女儿墙;所述屋顶板上表面开设有沿所述女儿墙内侧壁环绕分布的排水槽以及设置于所述排水槽中间的安装槽,所述安装槽内固定有与所述屋顶板上表面平行的透水板;所述安装槽内底壁开设有与所述排水槽连通的引水槽,所述引水槽内底壁倾斜,且所述引水槽靠近所述排水槽的一端内底壁低于其另一端内底壁;所述排水槽与所述屋顶板外侧壁连通。
本实用新型具有以下优点和效果:本方案利用新机械结构,在满足为使用者提供活动场所的同时避免了雨水在屋面上的积蓄,防止房屋室内受潮。
权利要求书1页 说明书4页 附图2页CN 209780060 U 2019.12.13C N 209780060U权 利 要 求 书1/1页CN 209780060 U1.一种建筑屋面构造,包括水平设置于房屋顶部的屋顶板(1)以及环绕屋顶板(1)周侧并与屋顶板(1)上表面固定的女儿墙(2),其特征是:所述屋顶板(1)上表面开设有沿所述女儿墙(2)内侧壁环绕分布的排水槽(12)以及设置于所述排水槽(12)中间的安装槽(11),所述安装槽(11)内固定有与所述屋顶板(1)上表面平行的透水板(3);所述安装槽(11)内底壁开设有与所述排水槽(12)连通的引水槽(111),所述引水槽(111)内底壁倾斜,且所述引水槽(111)靠近所述排水槽(12)的一端内底壁低于其另一端内底壁;所述排水槽(12)与所述屋顶板(1)外侧壁连通。
一种建筑结构[实用新型专利]
专利名称:一种建筑结构
专利类型:实用新型专利
发明人:张跃
申请号:CN201920143544.1申请日:20190128
公开号:CN209585285U
公开日:
20191105
专利内容由知识产权出版社提供
摘要:一种建筑结构,包括多层骨架构成的框架结构和设于至少一层骨架内的房本体,相邻层骨架之间设有底座,房本体设于底座上;所述房本体由芯板拼接形成。
本实用新型能够实现集工作、娱乐、学习、休闲、养殖等于一体的大型建筑,大大提高生活质量,推动城市发展。
申请人:张跃
地址:410100 湖南省长沙市长沙县远大三路6号远大城
国籍:CN
代理机构:长沙市标致专利代理事务所(普通合伙)
代理人:杨娜
更多信息请下载全文后查看。
【CN209509212U】一种建筑抗震加固结构【专利】
(51)Int .Cl . E04B 1/98(2006 .01) E04H 9/02(2006 .01)
(10)授权公告号 CN 209509212 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种建筑抗震加固结构
( 57 )摘要 本实用新型属于建筑技术领域,尤其为一种
建筑抗震 加固结构 ,包括定位板 、定位杆 和固 定 板 ,在定位板上设置有固定机构 ,所述定位板 和 定位杆通过第一连接机构和第二连接机构连接, 所述定位杆和固定板通过第三连接机构和第四 连接机构连接;本实用新型通过定位板、定位杆、 第一连接机构、第二连接机构、第三连接机构、第 四连接机构以及固定机构的相互配合,可以有效 的通过固定板完成对墙面等建筑的 加固 ,使其抗 震效果更好,同时通过设置若干个第一螺纹孔和 第二螺纹孔 ,可根据具体建筑结构的 情况 ,对固 定板 、定位杆 和定位板的 位置 和 角度进行 调节 , 并完成固定,进而可使得该用新型的适用范围更 加广泛。
5 .根据权利要求1所述的一种建筑抗震加固结构,其特征在于:所述第四连接机构包括 第三连接板(71),所述第三连接板(71)固定连接在固定板(3)上,所述第三连接板(71)通过 第四销轴(72)与定位杆(2)活动连接。
6 .根据权利要求1所述的一种建筑抗震加固结构,其特征在于:所述固定机构包括若干 个地脚螺栓(11)。
权利要求书1页 说明书3页 附图1页
CN 209509212 U
CN 209509212 U
权 利 要 求 书
1/1 页
1 .一种建筑抗震加固结构,包括定位板(1)、定位杆(2)和固定板(3),其特征在于:在定 位板(1)上设置有固定机构,所述定位板(1)和定位杆(2)通过第一连接机构和第二连接机 构连接,所述定位杆(2)和固定板(3)通过第三连接机构和第四连接机构连接。
【CN209429165U】一种土木建筑用挡土墙结构【专利】
实用新型内容 [0004] 本实用新型的主要目的在于提供一种土木建筑用挡土墙结构,可以有效解决背景 技术中的问题。 [0005] 为实现上述目的,本实用新型采取的技术方案为: [0006] 一种土木建筑用挡土墙结构,包括混凝土浇筑板和地面,所述混凝土浇筑板底部 浇筑有矿渣层,所述地面上开设有基坑,所述基坑和地面上部均浇筑有混凝土层,所述基坑 上插接有挡土墙 ,所述混凝土层底部竖向 垂直固定连接有四组等距分布的限 位板 ,所述 挡 土墙右侧固定连接有支撑锥。 [0007] 进一步的,所述矿渣层由矿渣颗粒与水泥浇筑而成。 [0008] 进一步的,所述挡土墙由钢筋混凝土浇筑成,所述限位板上浇筑有销杆。 [0009] 进一步的,所述支撑锥延其挡土墙长度方向分布,所述支撑锥底部开设有种植槽。 [0010] 与现有技术相比,本实用新型具有如下有益效果: [0011] 1 .本实用新型的土木建筑用挡土墙结构,通过设置限位板、挡土墙和基坑,并且在 挡土墙右侧设置有支撑锥,混凝土浇筑板通过基坑与挡土墙形成L型的挡土设备,保证安全 稳定性和挡土墙的支撑强度。 [0012] 2 .本实用新型的土木建筑用挡土墙结构,由于在支撑锥延其挡土墙长度方向分 布,所述支撑锥底部开设有种植槽,可以在种植槽种植植被花草,保证美观性。
2
CN 209429165 U
说 明 书
1/2 页
一种土木建筑用挡土墙结构
技术领域 [0001] 本实用新型涉及土木建筑领域,特别涉及一种土木建土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。 按结构特点可分为石砌重力式、石砌恒重式、加筋土重力式、混凝土半重力式、钢筋混凝土 悬臂式和扶臂式、锚杆式和锚定板式、竖向预应力锚杆式等。 [0003] 现有的土木建筑用挡土墙结构的存在的缺陷为,使用寿命短,承重能力差。因此, 我们提出一种土木建筑用挡土墙结构。
一种新型房屋结构[实用新型专利]
专利名称:一种新型房屋结构专利类型:实用新型专利
发明人:廖飞
申请号:CN200720069442.7申请日:20070427
公开号:CN201050199Y
公开日:
20080423
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种新型房屋结构,包括走廊、走廊窗、走廊地面、门、房间通风窗、房间地面和阳台;每层房间地面水平高度高于本层的走廊地面水平高度,走廊与房间之间由一段斜短楼梯连通;每户的房门设置在与走廊地面同高的地面上;原设置于大门旁边墙壁上的窗户,由于走廊与房间地面的交错,错至其上一层楼的走廊下方、这层楼的走廊上方;依次类推。
所述每层走廊被电梯或安全出口分割成两部分,使原来的一梯六户或一梯四户,让用户感觉为一梯三户或一梯两户,这样既不影响得房率,又满足了住户对一梯少用户的要求。
通过本实用新型的设计,各种户型、每户都南北通风,每户都朝南、采光均匀,并且极大地保证了每户人家的私密空间。
申请人:廖飞
地址:324000 浙江省衢州市柯城区环城东路府东一区3-2-301
国籍:CN
代理机构:上海伯瑞杰知识产权代理有限公司
代理人:吴泽群
更多信息请下载全文后查看。
一种建筑屋面结构[实用新型专利]
专利名称:一种建筑屋面结构专利类型:实用新型专利
发明人:康春
申请号:CN201921783815.6申请日:20191022
公开号:CN211143526U
公开日:
20200731
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种建筑屋面结构,包括屋顶基层和铺设于屋顶基层侧边的女儿墙,屋顶基层上设有水泥层,女儿墙侧壁靠近水泥层上表面的位置上开设有排水孔,女儿墙侧壁上安装有与其转动连接的螺纹杆以及与女儿墙侧壁固定的导向杆,螺纹杆上套设有与其螺纹连接的活动板,导向杆贯穿活动板并与之滑移配合,活动板侧壁上固定有插杆,水泥层与螺纹杆上共同安装有用于驱使螺纹杆转动的驱动组件。
本实用新型中,当杂物进入排水孔内并使得排水孔发生堵塞时,工作人员只需通过驱动组件驱使螺纹杆转动,使得活动板随螺纹杆的转动而向女儿墙侧壁一侧移动,直至活动板上的插杆插入排水孔内并使得排水孔疏通,从而使得屋面结构的排水工作快速恢复正常。
申请人:安徽亚顺工程管理有限公司
地址:230000 安徽省合肥市肥东县张集乡张集村蔡西组
国籍:CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
权利要求书1页 说明书4页 附图7页
CN 209585285 U
CN 209585285 U
权 利 要 求 书
1/1 页
1 .一种建筑结构,其特征在于,包括多层骨架构成的框架结构以及设于至少一层骨架 内的房本体,相邻层骨架之间设有底座,房本体设于底座上;所述房本体由芯板拼接形成。
2 .根据权利要求1所述的建筑结构,其特征在于,所述骨架为从底层到高层尺寸逐渐缩 小的塔状结构。
2
CN 209585285 U
说 明 书
1/4 页
一种建筑结构
技术领域 [0001] 本实用新型涉及建筑技术领域,特别是一种建筑结构。
背景技术 [0002] 现有的建筑大多是采用蜂窝板、钢结构预制板或混凝土一层层的搭设成楼房结 构,但是这种结构一方面只能从底部开始一层层的建筑,不能上部和下部同时施工,大大降 低施工效率 ,增加施工 周期。另一方面 ,现有的楼房只能建成高楼 ,即只有几百米高 ,不能建 成超高楼。
实用新型内容 [0003] 本实用新型的目的是克服现有技术的上述不足而提供一种建筑效率高,建筑周期 短,结构稳定、轻质的建筑结构。 [0004] 本实用新型的技术方案是:一种建筑结构,包括多层骨架构成的框架结构以及设 于至少一层骨架内的房本体,相邻层骨架之间设有底座,房本体设于底座上;所述房本体由 芯板拼接形成。 [0005] 上述方案具有以下优点:(1)房本体由芯板制成,重量轻,结构稳定,相比现有采用 钢板或混凝土而言 ,能 够建设超高 层建筑 ;(2)通过在相邻层骨架之间设置底座 ,房本体设 于底座上 ,能 够加快施工速度 ,即拼装完一层骨架后 ,上面的 骨架可继续拼装 ,而下层的 房 本体又可单独施工 ,因此房本体和骨架的 安装可单独进行 ,互不影响 ,大大提高施工效率 , 缩短施工时间。 [0006] 进一步,所述骨架为从底层到高层尺寸逐渐缩小的塔状结构,能够美化城市,成为 城市的标志性建筑。可以理解的是,骨架也可以是其他结构,如长方体结构、金字塔结构等。 [0007] 进一步,所述骨架包括柱体以及与柱体连接的梁体;柱体与梁体之间设有支撑体。 柱体可以是钢柱或混凝土材质;梁体可以是芯板,也可以是钢板等。若骨架为塔状结构,则 通过柱体围设形成塔状结构。 [0008] 进一步,所述底座被梁体分割成至少两部分。这样,在同等土地面积的基础上,能 够建更多的楼。 [0009] 进一步,所述底座包括与梁体连接的主梁、连接于主梁之间的次梁以及覆盖主梁 和次梁的板体。 [0010] 进一步,所述房本体由多个模块化单元组装形成的单层或多层楼房结构;房本体 的每层包括至少一个模块化单元,模块化单元由多块芯板拼接形成。 [0011] 房本体采用模块化单元,具有以下优点:(1)一方面便于安装和起吊,建筑周期短, 省时省力,节约成本;另一方面,可以控制重量,根据不同楼层选择不同重量的模块化单元, 就可以建造高楼和超高楼 ,经济效益更高 ;(2)便于运输 ,模块化单元类似于集装箱模式 ,适 用于汽车、火车、轮船等交通工具的运输,省时省力,且适用于运输至海外。 [0012] 进一步,所述骨架的外侧设有至少两个用于通向整个建筑每一层的外部电梯和楼
代1/348(2006 .01)
(10)授权公告号 CN 209585285 U (45)授权公告日 2019.11.05
( 54 )实用新型名称 一种建筑结构
( 57 )摘要 一种建筑结构,包括多层骨架构成的框架结
构和设于至少一层骨架内的房本体,相邻层骨架 之间设有底座 ,房本体设于底座上 ;所述房本体 由 芯板拼接形成 。本实 用新型能 够实现集工 作 、 娱乐 、学 习、休闲 、养殖等于一体的 大型建筑 ,大 大提高生活质量,推动城市发展。
3
CN 209585285 U
说 明 书
2/4 页
梯,每个外部电梯的容纳空间相同或不同。由于骨架的每一层均设有房本体,外部电梯用于 通向每一层的 房本体。外部电 梯可以 是 用于承载人数较多或承载货物的大电 梯 ,也可以 是 承载较少人数的 小电 梯 ,还可以 是处于二者之间的中电 梯 ;又或者是这几个电 梯之间的 相 互组合。外部电 梯可设于柱体的 一侧 ,也可设于梁体的 一侧。如果骨架为塔式结构 ,外部电 梯距离每一层的尺寸均不同 ,这样 ,需要外部电 梯与每一层楼房之间设置接驳通道 ,或者外 部电 梯的形状每一层设计的都不同 ,只要满足能够正常上下电 梯即可。 [0013] 进一步,每个房本体的一侧设有用于通向该房本体每一层的内部电梯。由于每个 房本体也是多层建筑,内部电梯同于通向房本体的每一层。通过与外部电梯分开设置,能够 使人们不用长时间等电梯,从而节约时间。 [0014] 进一步,相邻层骨架的柱体之间设有过渡节点,过渡节点为圆锥体结构。 [0015] 进一步,当骨架从底层到高层尺寸逐渐缩小时,高层房本体架设于骨架的外部,房 本体与骨架之间设有外支撑体。 [0016] 进一步,所述房本体与骨架之间设有间隙。一方面便于设置内部电梯;另一方面, 便于通风。 [0017] 进一步,所述骨架的每一层由N组柱体围设形成,N≥4。例如每层四组柱体组成多 层的框架结构为长方体框架,每层底座只有一个,不需被分割。 [0018] 本实用新型的有益效果:一方面,通过在相邻层骨架之间设置底座,房本体设于底 座上 ,能 够加快施工速度 ,即拼装完一层骨架后 ,上面的 骨架可继续拼装 ,而下层的 房本体 又可单独施工 ,因此房本体和骨架的 安装可单独进行 ,互不影响 ,大大提高施工效率 ,缩短 施工时间;另一方面,房本体由芯板制成,重量轻,结构稳定,相比现有采用钢板或混凝土而 言,能够建设超高层建筑;并且可通过对每层的房本体进行合理分配,完成集工作、娱乐、学 习、休闲、养殖等于一体的大型建筑,大大提高生活质量,推动城市发展。
( 19 )中华人民 共和国国家知识产权局
