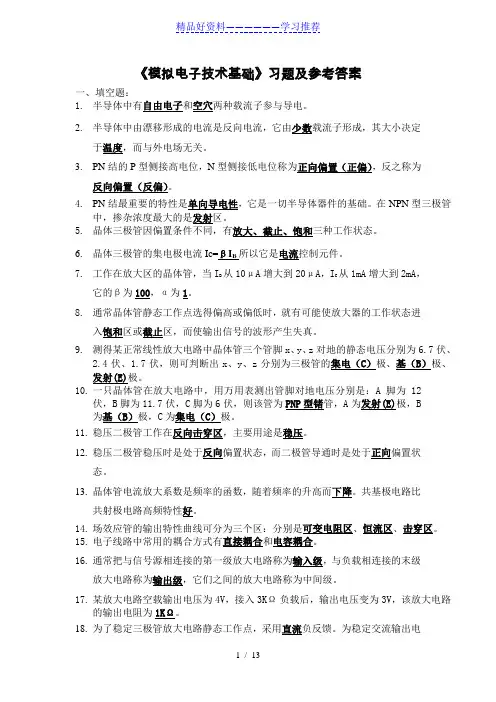

《模拟电子技术基础》习题参考答案
《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。

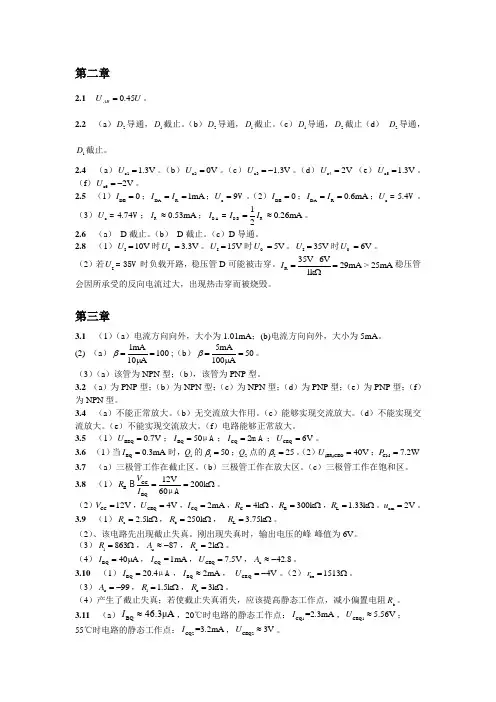

(完整版)模拟电子技术基础课后答案谢志远
第二章2.1 U U AB 45.0=。
2.2 （a ）2D 导通，1D 截止。
（b ）2D 导通，1D 截止。
（c ）1D 导通，2D 截止（d ） 2D 导通，1D 截止。
2.4 （a ） 1.3V U =o1。
（b ）0V U =o2。
（c ） 1.3V U =-o3。
（d ）2V U =o4（e ） 1.3V U =o5。
（f ）2V U =-o6。
2.5 （1）DB 0I =；DA R 1mA I I ==；9U =o V 。
（2）DB 0I =；DA R 0.6mA I I ==； 5.4U o =V 。
（3） 4.74U o =V ；0.53mA I ≈R ；10.26mA 2I I I =≈D A D B R =。
2.6 （a ） D 截止。
（b ） D 截止。
（c ）D 导通。
2.8 （1）10V U =I 时3.3V U =O 。
15V U =I 时5V U =O 。
35V U =I 时6V U =O 。
（2）若U I =35V 时负载开路，稳压管D 可能被击穿。
R 35V -6V29mA >25mA 1k I ==Ω稳压管会因所承受的反向电流过大，出现热击穿而被烧毁。
第三章3.1 （1）（a ）电流方向向外，大小为1.01mA ；(b)电流方向向外，大小为5mA 。
(2) （a ）1mA 10010A β==μ;（b ）5mA50100Aβ==μ。
（3）（a ）该管为NPN 型；（b ），该管为PNP 型。
3.2 （a ）为PNP 型；（b ）为NPN 型；（c ）为NPN 型；（d ）为PNP 型；（e ）为PNP 型；（f ）为NPN 型。
3.4 （a ）不能正常放大。
（b ）无交流放大作用。
（c ）能够实现交流放大。
（d ）不能实现交流放大。
（e ）不能实现交流放大。
（f ）电路能够正常放大。
3.5 （1）BEQ 0.7V U =；BQ 50I =μA ；CQ I =2m A ；CEQ 6V U =。
模拟电子技术基础课后习题答案
第2章模拟电子技术基础(第4版)课后习题答案(周良权)(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--6第2章 半导体三极管及其基本放大电路一、填空题2．1 BJT 用来放大时，应使发射结处于 偏置，集电结处于 偏置；而工作在饱和区时，发射结处于 偏置，集电结处于 偏置。
2．2 温度升高时，BJT 的电流放大系数β ，反向饱和电流CBO I ，发射结电压BE U 。
2．3用两个放大电路A 和B 分别对同一个电压信号进行放大，当输出端开路时，O B O A U U =；都接人负载L R 电阻时，测得O B O A U U 〈，由此说明，电路A 的输出电阻比电路B 的输出电阻 。
2．4对于共射、共集和共基三种基本组态放大电路，若希望电压放大倍数大，可选用组态；若希望带负载能力强，应选用 组态；若希望从信号源索取电流小，应选用 组态；若希望高频性能好，应选用 组态。
2．5 FET 是通过改变 来改变漏极电流(输出电流)的，所以它是一个 器件。
2．6 FET 工作在可变电阻区时，D i 与D S u 基本上是 关系，所以在这个区域中，FET 的d 、s 极间可以看成一个由GS u 控制的 。
2．7 FET 的自偏压电路只适用于 构成的放大电路；分压式自偏压电路中的栅极电阻S R 一般阻值很大，这是为了 。
二、选择正确答案填写(只需选填英文字母)2．8 BJT 能起放大作用的内部条件通常是：(1)发射区掺杂浓度 (a 1．高，b 1．低，c 1．一般)；(2)基区杂质浓度比发射区杂质浓度 (a 2．高，b 2．低，c 2．相同)，基区宽度(a 3．高，b 3．窄，c 3．一般)；集电结面积比发射结面积 (a 4．大，b 4．小，c 4．相等)。
2．9 测得BJT I B =30μA 时，I C = mA ；I B =40μA 时，I C =3 mA ，则该管的交流电流放大系数β为 (a ．80，b ．60，c ．75)。

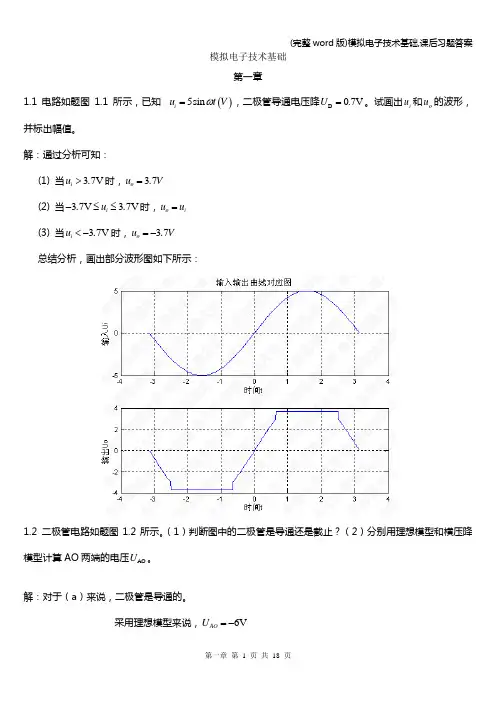

(完整word版)模拟电子技术基础,课后习题答案
模拟电子技术基础第一章1.1 电路如题图1.1所示，已知()5sin i u t V ω=，二极管导通电压降D 0.7V U =。
试画出i u 和o u 的波形，并标出幅值。
解：通过分析可知：(1) 当37V i u .>时，37o u .V = (2) 当37V 37V i .u .-≤≤时，o i u u = (3) 当37V i u .<-时，37o u .V =- 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。
（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO 两端的电压AO U 。
解：对于（a ）来说，二极管是导通的。
采用理想模型来说，6V AO U =-采用恒压降模型来说，67V AO U .=-对于（c ）来说，二极管1D 是导通的，二极管2D 是截止的。
采用理想模型来说，0AO U = 采用恒压降模型来说，07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止？用二极管的理想模型计算流过二极管的电流D ?I = 解：（b ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：25101515V 182255U .-⨯+⨯++左＝＝ 10151V 14010U ⨯+右＝＝故此二极管截止，流过的电流值为0D I ＝（c ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：151525V 255U .⨯+左＝＝，2252005V 182U ..-⨯+左＝＝ 10151V 14010U ⨯+右＝＝由于05V U U .-=右左，故二极管导通。
运用戴维宁定理，电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。
解： T1: 硅管，PNP ，11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管，NPN ，3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管，NPN ，12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管，PNP ，12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管，PNP ，14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管，NPN ，12V 对应b, 11.8V 对应e, 15V 对应c 模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时，电压放大电路输出电压比负载开路（L R =∞）时输出电压减少20%，求该放大电路的输出电阻o r 。
模拟电子技术基础课后答案(黄丽亚著)(机械工业出版社)
题图 2.6
解： （1）Q1 点： β ≈ 50, Q2点：β ≈ 0。 （2） U ( BR )CEO ≈ 40V , PCM ≈ 330mW。
2.7 硅晶体管电路如题图 2.7 所示。设晶体管的 U BE ( on ) 作状态。 15V RB 470k Ω 1V D 0.3V （a） RC 2k Ω T RE 1k Ω RB 100k Ω RC 2k Ω T RE 1k Ω 15V
RB 500 C1 + ui RE 1k Ω kΩ
Q'
④ 4 6
Q
10 12
U CC − U BE ( on ) 12 = = 20 （ μ A ） ，直流负载线 RB + ( 1 + β )RE 500 + 100 U CE = U CC − I C ( RC + RE ) = 12 − 3 I C ，取两点 (U CE = 0 , IC = 4mA ; IC = 0 ,U CE = 12V ) ，可得直流负载线如图 2.18（b）中①线，工作 1 1 = − ，可得图 2.18（b）中 点 Q( U CEQ = 6 V， I CQ = 2 mA)，交流负载线的斜率为 − RC 2
= 0.7 V， β = 100 。判别电路的工
9V
（b） 题图 2.7
（c）
解： 在题图(a )中，由于 U BE < 0 ,因而管子处于截止状态 。U C = U CC = 12V。
题图（b） ：
2
I BQ =
15 − 0.7 = 25 μA RB + ( 1 + β )RE
I CQ = β I BQ = 2.5mA U CEQ = 15 − 2.5 × 3 = 7.5( V )
模拟电子技术基础课后答案(完整版)
模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。
模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。
2.简要介绍电子技术的分类和应用领域。
电子技术可以分为模拟电子技术和数字电子技术。
模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。
第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。
电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。
2.列举常见的电压源和电流源。
常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。
3.简述欧姆定律的定义和公式。
欧姆定律规定了电压、电流和电阻之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。
第三章电阻与电阻电路1.简述电阻的定义和单位。
电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。
2.串联电阻和并联电阻的计算方法是什么？给出示意图。
–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
串联和并联电阻示意图3.简述电压分压原理并给出示意图。
电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。
电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。
电容是指导体上储存电荷的能力，单位为法拉（F）。
2.串联电容和并联电容的计算方法是什么？给出示意图。
–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。
第1章模拟电子技术基础(第4版)课后习题答案(周良权)
《模拟电子技术基础》第4版习题解答第1章半导体二极管及其基本应用电路一、填空题1．1 在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。
1．2 在N型半导体中，多子是，少子是；在P型半导体中，多子是，少子是。
1．3二极管具有性；当时，二极管呈状态；当时，二极管呈状态。
1．4 2APl2型二极管是由半导体材料制成的；2CZ52A型二极管是由半导体材料制成的。
1．5在桥式整流电路中接入电容C(与负载并联)滤波后，输出电压较未加C时，二极管的导通角，输出电压随输出电流的增大而。
二、选择正确答案填空(只需选填英文字母)1．6二极管正向电压从0．7 V增大15％时，流过的电流增大(a．15％；b．大于15％；c．小于15％)。
1．7当温度升高后，二极管的正向压降将，反向电流将(a．增大；b．减小；c．不变)。
1．8利用二极管的组成整流电路(a1．正向特性；b1．单向导电性；c1．反向击穿特性)。
稳压二极管工作在状态下，能够稳定电压(a2．正向导通；b2．反向截止；c2．反向击穿)。
三、判断下列说法是否正确(用√或×号表示)1．9在N型半导体中，掺入高浓度的三价杂质，可以改型为P型半导体。
( )1．10 PN结的伏安特性方程可以描述PN结的正向特性和反向特性，也可以描述其反向击穿特性。
( )1．11 在桥式整流电路中，如用交流电压表测出变压器二次侧的交流电压为40 V，则在纯电阻负载两端用直流电压表测出的电压值约为36 V。
( ) 1．12光电二极管是受光器件，能将光信号转换为电信号。
( ) 解答：1.1 杂质浓度温度1.2 电子空穴空穴电子1.3 单向导电性 正向偏置 导通 反向偏置 截止1.4 N 型锗材料 N 型硅材料1.5 增大 减小 减小1.6 （b ）1.7 （b ） （a ）1.8 （b 1） （c 2）1.9 （√）1.10 （×）1.11 （√）1.12 （√）1．13某硅二极管在室温下的反向饱和电流为910-A ，求外加正向电压为0．2 V 、0．4 V 时二极管的直流电阻R D 。
《模拟电子技术基础》(童诗白)课后习题答案
模拟电子技术基础第 1 章常用半导体器件1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B. 四价C. 三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小1.2电路如图P1.2 所示，已知u i = 10sinωt (V)，试画出u i 与u o 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：u i 与u o 的波形如解图Pl.2 所示。
1.3电路如图P1.3 所示，已知u i =5sinωt(V)，二极管导通电压U D=0.7V。
试画出u i 与u o 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4 所示, 二极管导通电压U D=0.7V,常温下U T≈ 26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流I D = (V −U D ) / R = 2.6mA其动态电阻:r D ≈U T / I D =10Ω图 P1.4故动态电流的有效值： I d = U i / r D ≈1mA1.5 现有两只稳压管，稳压值分别是 6V 和 8V ，正向导通电压为 0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得 4 种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得 2 种：0.7V ；6V 。
模拟电子技术基础课后答案-沈任元
模拟电子技术基础机械工业出版物社主编沈任元部分习题参考答案第二章半导体二极管及其基本应用电路思考题与习题解答2-1填空题1. _半导体、绝缘体_2. _杂敏、光敏__ 、 _热敏__。
3. _导通_ 、 _截止、单向导电性_。
4. __高于_。
5. _正向_ 、 _反向击穿_6.单向导电性_、__最大整流电流__、_最高反向工作电压。
7. _单向导电__ 8. _面接触型、点接触型_。
_点接触型的、平面型的_。
9. _零__、_无穷大_， _理想的开关_。
10. _反向特性区_、 _几乎不变_。
11. _左移__ 、 _下移_。
12. _减小_ 、 _减小_， _增加_。
13. __将交流电压转变成直流电压__、 __二极管_。
14. _脉动的直流电压变成平滑的直流电压_ 、 _储能_。
15. _单相半波整流_、_单相桥式整流_。
16. _电路烧毁_， _变成单相半波整流_。
2-2 选择题1. C2. B3. C4.B5. A6. B7.A 8. A 9.B 10.A 11. B 12.C2-3 判断题1.√2.√3.×4. ×5.√6.×2-4 解：，，，，，。
2-5 解：VD截止，，VD导通，，VD1、VD4导通，VD2、VD3截止，。
2-6 解：2-8 解：1) ，，。
2），。
2-11解：1）2）；3）；4）；5），相当于半波整流滤波（有电容）。
或，相当于半波整流滤波（无电容）。
2-12 解：第三章双极型晶体管及其放大电路思考题与习题3-1填空题1. ___PNP___和___NPN__。
2. __两__ __双极__3.发射_，___集电__。
4.__100___，___120___。
5. ___0.98mA___， ___49___。
6. ___放大__ 。
7.__饱和___。
___正向__， ___正向___。
8. __集电__， __发射__，__基极__， __发射___， __0.7V __。
模拟电子技术基础课后答案(完整版)
第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
《模拟电子技术基础》习题答案
模拟电子技术基础答案 第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。
oo(a)(b)(c)(d)图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。
（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。
（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。
（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。
画出o u 波形如图所示。
Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为5.5V 和8.5V ，正向压降都是0.5V 。
如果要得到0.5V ，3V ，6V ，9V 和14V 几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。
解：各电路图如图所示。
(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V。
R LR L(a)(b)R LR LR L(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？U图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。
1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。
1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。
模拟电子技术基础(王淑娟、于泳)全部课后答案(高等教育出版社)
模拟电子技术答案第2章【2-1】填空：1．本征半导体是，其载流子是和。
两种载流子的浓度。
2．在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。
3．漂移电流是在作用下形成的。
4．二极管的最主要特征是，与此有关的两个主要参数是和。
5．稳压管是利用了二极管的特征，而制造的特殊二极管。
它工作在。
描述稳压管的主要参数有四种，它们分别是、、、和。
6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将。
1.完全纯洁的半导体，自由电子，空穴，相等。
2.杂质浓度，温度。
3.少数载流子，(内)电场力。
4.单向导电性，正向导通压降U F和反向饱和电流I S。
5.反向击穿特性曲线陡直，反向击穿区，稳定电压〔U Z〕，工作电流〔I Emin〕，最大管耗〔P Zmax〕和动态电阻〔r Z〕6.增大;【2-2】试分析图电路，计算电位器调节端对地的输出电压范围。
+12V12图题2-2电路图解：二极管的正向特性曲线，当电流较大时，比较陡直，也具有一定的稳压特性。
此题就是利用二极管的正向特性来获得比较稳定的低的直流电压值。
可以从其他电源转换而来，例如图中的±12V直流电源，比通过电阻降压要好。
两个二极管正偏工作，a、b二点间的电压为。
330W的电位器跨接在a、b二点之间，a点是，b点是-。
U o对地电压的调节范围-~，电位器的中点是0V。
【2-3】电路如下图，二极管均为理想二极管，电压U为220V市电，L1、L2和L3为3个灯泡，请分析哪个灯泡最亮。
123图题2-3电路图[解] 根据题意，电压U 为220V 交流市电，故该电路的分析应该从正半周和负半周两个方面进行。
在正半周，D 2导通，L 2被短路，D 1和D 3截止，L 1和L 3各分得电压110V ；在负半周，D 1和D 3导通，L 1和L 3被短路，L 2上承受220V 电压；故L 2灯最亮。
【2-4】在图2.10.3电路中，U 1和U 2分别为大小合适的电源，U 1>0、U 2<0。
《模拟电子技术基础》(童诗白)课后习题答案
模拟电子技术基础第 1 章常用半导体器件1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B. 四价C. 三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小1.2电路如图P1.2 所示，已知u i = 10sinωt (V)，试画出u i 与u o 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：u i 与u o 的波形如解图Pl.2 所示。
1.3电路如图P1.3 所示，已知u i =5sinωt(V)，二极管导通电压U D=0.7V。
试画出u i 与u o 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4 所示, 二极管导通电压U D=0.7V,常温下U T≈ 26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流I D = (V −U D ) / R = 2.6mA其动态电阻:r D ≈U T / I D =10Ω图 P1.4故动态电流的有效值： I d = U i / r D ≈1mA1.5 现有两只稳压管，稳压值分别是 6V 和 8V ，正向导通电压为 0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得 4 种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得 2 种：0.7V ；6V 。
《模拟电子技术基础》习题答案_第四版(童诗白、华成英)高等教育出版社
1第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。
uu ouu o图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。
（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。
（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。
（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。
画出o u 波形如图所示。
2Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为 5.5V和8.5V，正向压降都是0.5V 。
如果要得到0.5V ，3V，6V ，9V和14V几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。
解：各电路图如图所示。
(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V 。
uu(a)(b)u u u(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？3图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。
1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。
1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。
(完整版)模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础吴友宇答案(完整版)x最新版
第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，)V (2.11594T V T =且V 比V T 大几倍时，1e T V V>>，于是T V Vs e I I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V<<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
PN 结的伏安特性也可用特性曲线表示，如图1.1.1所示.从式(1.1.1)伏安特性方程的分析和图1.1.1特性曲线（实线部分）可见：PN 结真有单向导电性和非线性的伏安特性。
2、什么是PN 结的反向击穿？PN 结的反向击穿有哪几种类型？各有何特点？答：“PN”结的反向击穿特性：当加在“PN”结上的反向偏压超过其设计的击穿电压后，PN 结发生击穿。
PN 结的击穿主要有两类，齐纳击穿和雪崩击穿。
齐纳击穿主要发生在两侧杂质浓度都较高的PN 结，一般反向击穿电压小于4Eg/q （E g —PN 结量子阱禁带能量，用电子伏特衡量，Eg/q 指PN 结量子阱外加电压值，单位为伏特）的PN 的击穿模式就是齐纳击穿，击穿机理就是强电场把共价键中的电子拉出来参与导电，使的少子浓度增加，反向电流上升。
雪崩击穿主要发生在“PN”结一侧或两侧的杂质浓度较低“PN”结，一般反向击穿电压高于6 Eg/q 的“PN”结的击穿模式为雪崩击穿。
击穿机理就是强电场使载流子的运动速度加快，动能增大，撞击中型原子时把外层电子撞击出来，继而产生连锁反应，导致少数载流子浓度升高，反向电流剧增。
3、PN 结电容是怎样形成的？和普通电容相比有什么区别？PN 结电容由势垒电容C b 和扩散电容C d 组成。
图1.1.1 PN 伏安特性势垒电容C b是由空间电荷区引起的。
空间电荷区内有不能移动的正负离子，各具有一定的电量。
当外加反向电压变大时，空间电荷区变宽，存储的电荷量增加；当外加反向电压变小时，空间电荷区变窄，存储的电荷量减小，这样就形成了电容效应。
“垫垒电容”大小随外加电压改变而变化，是一种非线性电容，而普通电容为线性电容。
在实际应用中，常用微变电容作为参数，变容二极管就是势垒电容随外加电压变化比较显著的二极管。
扩散电容C d是载流子在扩散过程中的积累而引起的。
PN结加正向电压时，N区的电子向P区扩散，在P区形成一定的电子浓度(N p)分布，PN结边缘处浓度大，离结远的地方浓度小，电子浓度按指数规律变化。
当正向电压增加时，载流子积累增加了△Q；反之，则减小，图1.3.3 P区中电子浓度的分布曲线及电荷的积累如图1.3.3所示。
同理，在N区内空穴浓度随外加电压变化而变化的关系与P区电子浓度的变化相同。
因此，外加电压增加△V时所出现的正负电荷积累变化△Q，可用扩散电容C d来模拟。
C d也是一种非线性的分布电容。
综上可知，势垒电容和扩散电容是同时存在的。
PN结正偏时，扩散电容远大于势垒电容；PN结反偏时，扩散电容远小于势垒电容。
势垒电容和扩散电容的大小都与PN结面积成正比。
与普通电容相比，PN结电容是非线性的分布电容，而普通电容为线性电容。
习题2客观检测题一、填空题1、半导体二极管当正偏时，势垒区变窄，扩散电流大于漂移电流。
2、在常温下，硅二极管的门限电压约0.6 V，导通后在较大电流下的正向压降约0.7 V；锗二极管的门限电压约0.1 V，导通后在较大电流下的正向压降约0.2 V。
3、在常温下，发光二极管的正向导通电压约 1.2~2V ，高于硅二极管的门限电压；考虑发光二极管的发光亮度和寿命，其工作电流一般控制在5~10 mA。
4、利用硅PN结在某种掺杂条件下反向击穿特性陡直的特点而制成的二极管，称为普通（稳压）二极管。
请写出这种管子四种主要参数，分别是 最大整流电流 、 反向击穿电压 、 反向电流 和 极间电容 。
二、判断题1、二极管加正向电压时，其正向电流是由（ a ）。
a. 多数载流子扩散形成b. 多数载流子漂移形成c. 少数载流子漂移形成d. 少数载流子扩散形成 2、PN 结反向偏置电压的数值增大，但小于击穿电压，（ c ）。
a. 其反向电流增大 b. 其反向电流减小 c. 其反向电流基本不变 d. 其正向电流增大 3、稳压二极管是利用PN 结的（ d ）。
a. 单向导电性b. 反偏截止特性c. 电容特性d. 反向击穿特性4、二极管的反向饱和电流在20℃时是5μA ，温度每升高10℃，其反向饱和电流增大一倍，当温度为40℃时，反向饱和电流值为（ c ）。
a. 10μAb. 15μAc. 20μAd. 40μA 5、变容二极管在电路中使用时，其PN 结是（ b ）。
a. 正向运用 b. 反向运用三、问答题1、温度对二极管的正向特性影响小，对其反向特性影响大，这是为什么？答：正向偏置时，正向电流是多子扩散电流，温度对多子浓度几乎没有影响，因此温度对二极管的正向特性影响小。
但是反向偏置时，反向电流是少子漂移电流，温度升高少数载流子数量将明显增加，反向电流急剧随之增加，因此温度对二极管的反向特性影响大。
2、能否将1.5V 的干电池以正向接法接到二极管两端？为什么？答：根据二极管电流的方程式()qV /KT S I I e =-1将V=1.5V 代入方程式可得：()//I e e lg I lg lg e .--=⨯-≈⨯⨯=-+=121500261215002620101201015002012143426故()I .A =⨯1421810虽然二极管的内部体电阻、引线电阻及电池内阻都能起限流作用，但过大的电流定会烧坏二极管或是电池发热失效，因此应另外添加限流电阻。
3、有A 、B 两个二极管。
它们的反向饱和电流分别为5mA 和A .μ20，在外加相同的正向电压时的电流分别为20mA 和8mA ，你认为哪一个管的性能较好？答：B 好，因为B 的单向导电性好；当反向偏置时，反向饱和电流很小，二极管相当于断路，其反向偏置电阻无穷大。
4、利用硅二极管较陡峭的正向特性，能否实现稳压？若能，则二极管应如何偏置？答：能实现稳压，二极管应该正向偏置，硅二极管的正偏导通电压为0.7V ；因此硅二极管的正向特性，可以实现稳压，其稳压值为0.7V 。
5、什么是齐纳击穿？击穿后是否意味着PN 结损坏？答：齐纳击穿主要发生在两侧杂质浓度都较高的PN 结，其空间电荷区较窄，击穿电压较低（如5V 以下），一般反向击穿电压小于4Eg/q （E g —PN 结量子阱禁带能量，用电子伏特衡量，Eg/q 指PN 结量子阱外加电压值，单位为伏特）的PN 的击穿模式就是齐纳击穿，击穿机理就是强电场把共价键中的电子拉出来参与导电，使的少子浓度增加，反向电流上升。
发生齐纳击穿需要的电场强度很大，只有在杂质浓度特别大的PN 结才能达到。
击穿后并不意味着PN 结损坏，当加在稳压管上的反向电压降低以后，管子仍然可以恢复原来的状态。
但是反向电流和反向电压的乘积超过PN 结容许的耗散功率时，就可能由电击穿变为热击穿，而造成永久性的破坏。
电击穿PN 结未被损坏，但是热击穿PN 结将永久损坏。
主观检测题2.1.1试用电流方程式计算室温下正向电压为0.26V 和反向电压为1V 时的二极管电流。
（设A I S μ10= ）解：由公式 ()()D D T qV /KTV /V D S S I I eI e =-=-11由于A I S μ10=， V T =0.026V 正向偏置V D =0.26V 时 ()()()()D TV /V ./.D S I I ee e A .A μ=-=-=-==0260026101101101220264022 当反向偏置D V V =-1时 D S I I A μ≈-=-102.1.2 写出题图2.1.2所示各电路的输出电压值，设二极管均为理想二极管。
解：V O1≈2V （二极管正向导通），V O2＝0（二极管反向截止），V O3≈－2V （二极管正向导通），V O4≈2V （二极管反向截止），V O5≈2V （二极管正向导通），V O6≈－2V （二极管反向截止）。
2.1.3 重复题2.1.2，设二极管均为恒压降模型，且导通电压V D ＝0.7V 。
解：U O1≈1.3V （二极管正向导通），U O2＝0（二极管反向截止），U O3≈－1.3V （二极管正向导通），U O4≈2V （二极管反向截止），U O5≈1.3V （二极管正向导通）， U O6≈－2V （二极管反向截止）。
2.1.4 设题图2.1.4中的二极管均为理想的（正向可视为短路，反向可视为开路），试判断其中的二极管是导通还是截止，并求出A 、Q 两端电压AO U 。
解：题图2.1.4所示的电路图中，图（a ）所示电路，二极管D 导通，V AO =－6V ， 图（b ）所示电路，二极管D 1导通，D 2截止，V AO =－0V ， 图（c ）所示电路，二极管D 1导通，D 2截止，V AO =－0V 。
