模拟电子技术基础(第四版)清华习题全解

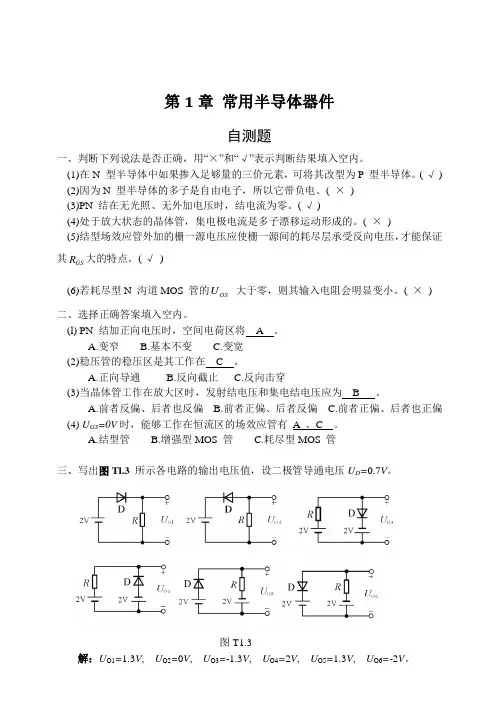

模拟电子技术基础(第四版)习题解答 标准答案
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。

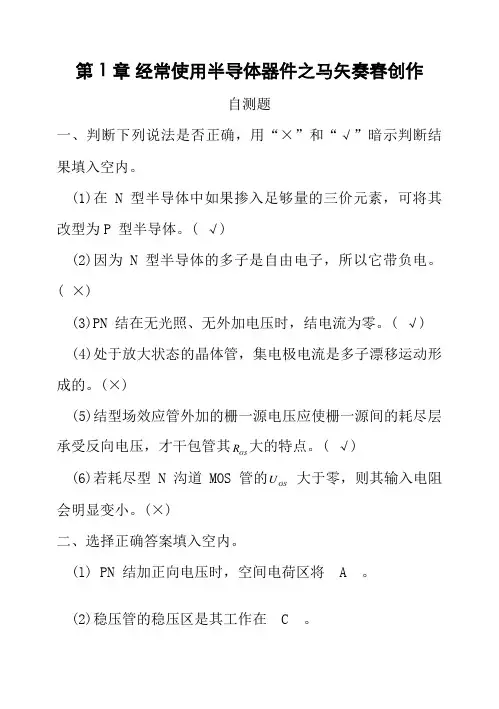

模拟电子技术基础(第四版)习题解答
第1章经常使用半导体器件之马矢奏春创作自测题一、判断下列说法是否正确，用“×”和“√”暗示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √)(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
(×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才干包管其R大的特点。
( √)GS(6)若耗尽型N 沟道MOS 管的U大于零，则其输入电阻GS会明显变小。
(×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
(2)稳压管的稳压区是其工作在 C 。
(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) UGS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3 所示各电路的输出电压值，设二极管导通电压UD=0.7V。
图T1.3解：UO1=1.3V, UO2=0V, UO3=-1.3V, UO4=2V, UO5=1.3V, UO6=-2V。
四、已知稳压管的稳压值UZ=6V，稳定电流的最小值IZmin=5mA。
求图Tl.4 所示电路中UO1和UO2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故UO1=6V。
右图中稳压管没有击穿，故UO2=5V。
五、电路如图T1.5所示，VCC=15V，=100，UBE=0.7V。
试问：(1)Rb=50k 时，Uo=?(2)若T 临界饱和，则Rb=?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=(2)∵ 2.86CC BECS cV U I mA R -==， /28.6BS CS I I A βμ==∴45.5BB BEb BSV U R k I -==Ω六、测得某放大电路中三个MOS 管的三个电极的电位如表Tl.6 所示，它们的开启电压也在表中。
清华大学《模拟电子技术基础》习题解答与答案
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈ U O2＝0 U O3≈－ U O4≈2V U O5≈ U O6≈－2V四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝，所以Ω≈-====-=k 4.45V μA 6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题（1）A C （2）A （3）C （4）A不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为时管子会因电流过大而烧坏。
u i 和u o 的波形如图所示。
ttttu i和u o的波形如图所示。
u o的波形如图所示。
I D＝（V－U D）/R＝，r D≈U T/I D＝10Ω，I d＝U i/r D≈1mA。
（1）两只稳压管串联时可得、、和14V等四种稳压值。
（2）两只稳压管并联时可得和6V等两种稳压值。
I ZM＝P ZM/U Z＝25mA，R＝U Z/I DZ＝～Ω。
（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流为4mA ，小于其最小稳定电流，所以稳压管未击穿。
故V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，由于上述同样的原因，U O ＝5V 。

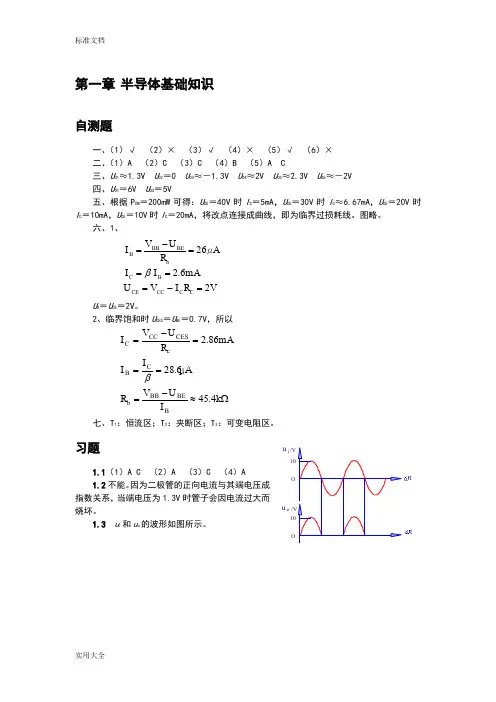

清华大学《模拟电子技术基础》习题解答与问题详解
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A 1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
tt1.4 u i 和u o 的波形如图所示。
1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
模电(第四版)习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √ )GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，=100，U BE =0.7V 。
试问：(1)R b =50k 时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础第四版习题解答完整版
模拟电子技术基础第四版习题解答Document serial number【NL89WT-NY98YT-NC8CB-模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。
图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
五、电路如图所示，V CC =15V ，=100，U BE =。
模拟电子技术基础答案全解(第四版)
第一章半导体器件的基础知识1.1 电路如图P1.1所示，已知u i＝5sinωt(V)，二极管导通电压U D＝0.7V。
试画出u i 与u O的波形，并标出幅值。
图P1.1 解图P1.1解：波形如解图P1.1所示。
1.2 电路如图P1.2（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.2解：u O的波形如解图P1.2所示。
解图P1.21.3 已知稳压管的稳定电压U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA ，最大功耗P ZM ＝150mW 。
试求图P1.3所示电路中电阻R 的取值范围。
图P1.3解：稳压管的最大稳定电流 I ZM ＝P ZM /U Z ＝25mA电阻R 的电流为I ZM ～I Zmin ，所以其取值范围为Ω=-=k 8.136.0ZZ I ～I U U R1.4 已知图P1.4所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。
（1） 别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值； （2） 若U I ＝35V 时负载开路，则会出现什么现象?为什么？图P1.4解：（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故V33.3I L LO ≈⋅+=U R R R U当U I ＝15V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故LO I L5VR U U R R =⋅≈+ 当U I ＝35V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V 。
（2）=-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
模拟电子技术基础第四版课后答案_童诗白
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题二、选择正确答案填入空。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
习题1.1选择合适答案填入空。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价B.四价C.三价(2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大B.不变C.减小(3)工作在放大区的某三极管，如果当I B从12 uA 增大到22 uA 时，I C从l mA变为2mA，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将( A ) 。
清华大学《模拟电子技术基础》习题解答与问题详解
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A 1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
tt1.4 u i 和u o 的波形如图所示。
1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断以下说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)假设耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出所示各电路的输出电压值，设二极管导通电压U D=V。
图T1.3四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE V 。
试问：(1)R b =50k Ω时，U o=?(2)假设T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断以下说法是否正确，用“×〞和“√〞表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，那么其输入电阻会明显变小。
( ×) (6)假设耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.根本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3四、稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)假设T 临界饱和，那么R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(１)在Ｎ型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（√ )(2)因为N型半导体的多子是自由电子,所以它带负电。
( ×）（3)PN 结在无光照、无外加电压时，结电流为零。
(√）(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5）结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。
（√)证其GSU大于零，则其输入电阻会明显变小。
( ×) (6）若耗尽型Ｎ沟道MOS 管的GS二、选择正确答案填入空内。
(l) ＰN 结加正向电压时，空间电荷区将A。
Ａ.变窄Ｂ．基本不变Ｃ.变宽（2）稳压管的稳压区是其工作在Ｃ。
A．正向导通 B.反向截止 C.反向击穿(3）当晶体管工作在放大区时，发射结电压和集电结电压应为B。
A.前者反偏、后者也反偏B．前者正偏、后者反偏 C.前者正偏、后者也正偏（4）U GS＝0V时，能够工作在恒流区的场效应管有A、C 。
A．结型管Ｂ．增强型MOS管 C.耗尽型ＭOS 管三、写出图Tｌ．3所示各电路的输出电压值,设二极管导通电压ＵＤ=０．7V。
图T1．3解：U O1=1.3V , ＵO2＝0V , U O3=-1.3V ， ＵO4＝2V , U O5=1．3V , U O6=－2V 。
四、已知稳压管的稳压值U Z ＝6V ,稳定电流的最小值I Ｚmin ＝5mA 。
求图T ｌ.4 所示电路中U Ｏ1和U Ｏ2各为多少伏。
(a) (ｂ)图T1.4解：左图中稳压管工作在击穿状态,故U Ｏ１=6V 。
右图中稳压管没有击穿，故ＵＯ2＝5V 。
五、电路如图T １.5所示，ＶＣC =15V ,β=１0０,ＵＢE ＝0.7V 。
试问:(1)R ｂ＝５0k Ω时，U ｏ=？ (2)若T 临界饱和，则R b =？解：(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=。
