柱塞泵的原理与动画共52页
图文讲解柱塞泵的结构及工作原理
图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
柱塞泵的工作原理及示意图
柱塞泵的工作原理及示意图柱塞泵的维护斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。
缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。
配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。
缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。
实际上，由于油液的污染，往往使配油盘与缸体之间产生轻微磨损。
特别是高压时，即使轻微的磨损也可以使液压反推力Ff增大，从而破坏F常见故障处理1．液压泵输出流量不足或不输出油液(1)吸入量不足。
原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
(2)泄漏量过大。
原因是泵的间隙过大，密封不良造成。
如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3．输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。
由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。
流量不稳定又往往伴随着压力波动。
这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。

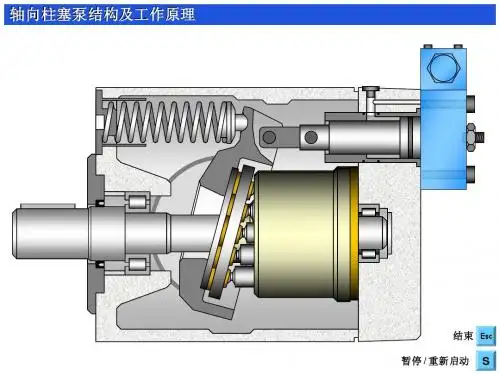

柱塞泵动画演示
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
S
轴向柱塞泵结构及工作原理
结束 Esc 暂停 / 重新启动
柱塞泵动画演示
2020年7月17日星期五
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S来自•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
•轴向柱塞泵结构及工作原理
•结束 •Esc
•暂停 / 重新启动 •S
柱塞泵工作原理图
.柱塞泵工作原理图柱塞泵工作原理,当传动轴1 在电动机的带动下转动时,连杆2 推动柱塞4 在缸体3 中作往复运动,同时连杆的侧面带动活塞连同缸体一同旋转.配油盘5 是固定不动的.如果斜角度gamma;的大小和方向可以调节,就意味着可以改变泵的排量和吸、压油方向,此时的泵为双向变量轴向柱塞泵.柱塞泵的优点1. 参数高：额定压力高,转速高,泵的驱动功率大2. 效率高,容积效率为95％左右,总效率为90％左右3. 寿命长4. 变量方便,形式多5. 单位功率的重量轻6. 柱塞泵主要零件均受压应力,材料强度性能可得以充分利用工作时,在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下,迫使柱塞作上、下往复运动, 从而完成泵油任务,泵油过程可分为以下三个阶段.进油过程当凸轮的凸起部分转过去后,在弹簧力的作用下,柱塞向下运动,柱塞上部空间〔称为泵油室〕产生真空度,当柱塞上端面把柱塞套上的进油孔打开后,充满在油泵上体油道内的柴油经油孔进入泵油室,柱塞运动到下止点,进油结束.供油过程当凸轮轴转到凸轮的凸起部分顶起滚轮体时,柱塞弹簧被压缩,柱塞向上运动, 燃油受压,一部分燃油经油孔流回喷油泵上体油腔.当柱塞顶面遮住套筒上进油孔的上缘时,由于柱塞和套筒的配合间隙很小〔0.0015-0.0025mm〕使柱塞顶部的泵油室成为一个密封油腔,柱塞继续上升,泵油室内的油压迅速升高,泵油压力>出油阀弹簧力+高压油管剩余压力时,推开出油阀,高压柴油经出油阀进入高压油管,通过喷油器喷入燃烧室.回油过程柱塞向上供油,当上行到柱塞上的斜槽〔停供边〕与套筒上的回油孔相通时,泵油室低压油路便与柱塞头部的中孔和径向孔与斜槽沟通,油压骤然下降,出油阀在弹簧力的作用下迅速关闭,停止供油.此后柱塞还要上行,当凸轮的凸起部分转过去后, 在弹簧的作用下,柱塞又下行.此时便开始了下一个循环.结论：通过上述讨论,得出下列结论①柱塞往复运动总行程L 是不变的,由凸轮的升程决定.②柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的.③供油开始时刻不随供油行程的变化而变化.④转动柱塞可改变供油终了时刻,从而改变供油量.3. 国产系列柱塞式喷油泵国产系列柱塞泵主要有A、B、P、Z 和Ⅰ、Ⅱ、Ⅲ号等系列.系列化是根据柴油机单缸功率X围对供油量的要求不同,以柱塞行程,泵缸中心距和结构型式为基础, 再分别配以不同尺寸的柱塞直径,组成若干种在一个工作循环内供油量不等的喷油泵,以满足各种柴油机的需要.国产系列喷油泵的工作原理和结构型式基本相同,以A 型泵为例介绍柱塞式喷油泵的构造和工作原理.柱塞泵由四大部分组成：分泵、油量调节机构、传动机构和泵体国产最新智能柱塞泵为微处理器智能控制,液晶屏显示,可与电脑进行通讯,具有工作压力稳定、脉动小、操作方便等特点.广泛用于生化、医药、化工、环保等行业,满足以上行业需要连续恒压、恒流输送液体的要求.1 / 1。
柱塞泵的工作原理及示意图
柱塞泵的工作原理及示意图展开全文柱塞泵的维护斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。
缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。
配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。
缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。
实际上，由于油液的污染，往往使配油盘与缸体之间产生轻微磨损。
特别是高压时，即使轻微的磨损也可以使液压反推力Ff增大，从而破坏F常见故障处理1．液压泵输出流量不足或不输出油液(1)吸入量不足。
原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
(2)泄漏量过大。
原因是泵的间隙过大，密封不良造成。
如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3．输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。
由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。
流量不稳定又往往伴随着压力波动。
这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。
柱塞泵基本原理52页PPT
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之
柱塞泵的原理与动画ppt课件
目的任务 重点难点 提问作业
1
目的任务
了解柱塞泵和液压马达分类结构，泵性能比较 掌握柱塞泵和马达工作原理、参数计算，泵选用
2
重点难点
轴向柱塞泵 液压马达工作原理、参数计算 液压泵性能比较
3
提问作业
1 YB型泵是否有困油现象？为什么？
19
CY14—1轴向柱塞泵主体
中心弹簧机构
A 滑靴和斜盘 B 柱塞和缸体
动画演示
20
中心弹簧机构
使泵具有自吸性能 中心弹簧 <
提高容积效率 中心弹簧
缸体端面间隙的自动补偿 < 缸体底部通油孔p
21
缸体端面间隙的自动补偿
除中心弹簧使缸体紧压配流盘外，柱塞 孔底部的液压力也使缸体紧贴配流盘， 补偿端面间隙，提高了容积效率。
低速大转矩39
3、6、3 液压马达常见障及其排除方法
见表3、6、1
40
3、7 液压泵的选用
各类液压泵的共同和不同处 性能比较和应用 液压泵选用原则
41
各类液压泵的共同点和不同处
必要条件 流量的形成及调节
困油现象 流量脉动
42
必要条件
三句话十八个字
43
流量的形成及调节 形成 调节
44
流量的形成
36
3、6、2 液压马达主要参数
泵—输出 p.V.q等与泵相似，其原则差别 <
马达—输入
37
液压马达转矩和机械效率
Tt = Δp V / 2π T = Ttηm= Δp Vηm/2π
38
液压马达转速和容积效率
nt = q/v n = qηv/V ∵ T∝V n∝1/V ∴ V↑ 、T↑、n↓
