电子秤原理及其相关结构构成知识

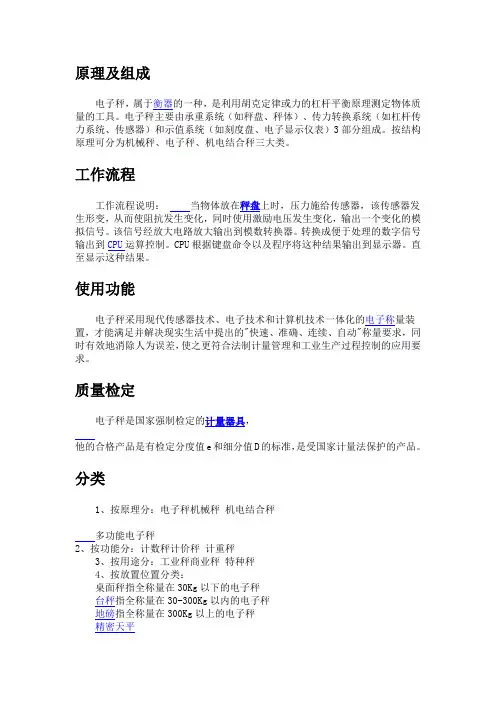

电子称的原理及组成
原理及组成电子秤,属于衡器的一种,是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。
电子秤主要由承重系统(如秤盘、秤体)、传力转换系统(如杠杆传力系统、传感器)和示值系统(如刻度盘、电子显示仪表)3部分组成。
按结构原理可分为机械秤、电子秤、机电结合秤三大类。
工作流程工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
使用功能电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置,才能满足并解决现实生活中提出的"快速、准确、连续、自动"称量要求,同时有效地消除人为误差,使之更符合法制计量管理和工业生产过程控制的应用要求。
质量检定电子秤是国家强制检定的计量器具,他的合格产品是有检定分度值e和细分值D的标准,是受国家计量法保护的产品。
分类1、按原理分:电子秤机械秤机电结合秤多功能电子秤2、按功能分:计数秤计价秤计重秤3、按用途分:工业秤商业秤特种秤4、按放置位置分类:桌面秤指全称量在30Kg以下的电子秤台秤指全称量在30-300Kg以内的电子秤地磅指全称量在300Kg以上的电子秤精密天平5、按精确度分类:I级:特种天平精密度≥1/10万基准衡器II级:高精度天平 1/1万≤精密度<1/10万精密衡器III级:中精度天平1/1000≤精密度<1/1万工业.商业衡器IV级:普通秤1/100≤精密度<1/1000 粗衡器特点1.实现远距离操作;2.实现自动化控制;3.数字显示直观、减小人为误差;4.准确度高、分辨率强;5.称量范围广;6.特有功能:扣重、预扣重、归零、累计、警示等;7.维护简单;8.体积小;9.安装、校正简单;10.特种行业,可接打印机或电脑驱动;11.智能化电子秤,反应快,效率高;专业术语1.最大称量:一台电子秤不计皮重,最大秤重能力(满载值),即所能称量的最大的载荷;2.最小称量:一台电子秤在低于该值时会出现的一个相对误差;3.安全载荷:120%正常称量范围;4.额定载荷:正常称量范围;5.允许误差:等级检定时允许的最大偏差;6.感量:一台电子秤所能显示的最小刻度;通常用“d”来表示;7.最小刻度:起跳值,例︰60Kg×5g,5g即为最小刻度,即最小感量;8.刻度间隔:感量=( e ),表示每一跳会增加多少重量,例如︰300g×0.001g,0.001g即为感量;9.刻度间隔数:如秤由10g起跳,每10g为一刻度直到最大秤量共为多少个刻度数,例如︰100kg×10g,(100×1000)÷10=10000,10000即为刻度间隔数;10.精密度:感量与全称量的比值。
电子秤的原理和秤的原理
电子秤的原理和秤的原理
电子秤的原理是基于电阻受力的测量原理。
一般来说,电子秤由称重传感器、放大电路、模数转换器和显示器等组成。
1. 称重传感器:电子秤中的称重传感器通常是一种受力变形型传感器,常见的有应变片传感器和压电传感器。
它们根据外界施加在其上的力的大小和方向,产生尺寸变化或电信号变化。
2. 放大电路:称重传感器产生的微小电信号需要经过放大电路进行放大,以提高信号的可靠性和准确度。
3. 模数转换器:放大电路输出的模拟电压信号需要经过模数转换器转换成数字信号,以便计算机等数字系统进行处理。
4. 显示器:经过模数转换器转换成的数字信号通过显示器以数字形式显示出来。
秤的原理可以分为平衡秤原理和电子秤原理。
1. 平衡秤原理:平衡秤是一种机械式秤,其原理是根据物体所受的重力与弹力的平衡关系来进行测量。
平衡秤通过调整平衡杆或平衡盘上的质量来使秤杆处于平衡状态,从而确定物体的质量。
2. 电子秤原理:电子秤通过应变片、传感器等装置将物体的质量转化为电信号,然后通过电路处理并显示出来。
电子秤具有高精度和数字化显示的特点,适用于需要高精度测量的场合。
电子计数秤电子秤电子称厂设备工艺原理
电子计数秤电子秤电子称厂设备工艺原理电子计数秤、电子秤、电子称是一种使用数字信号转换技术,将物体的重量转换成数字形式输出的仪器设备。
本文将详细介绍电子计数秤电子秤电子称厂设备的工艺原理。
电子计数秤电子秤电子称的结构和工作原理电子计数秤电子秤电子称的结构主要有称盘、传感器、计算机部分和显示器部分。
其中,传感器起到接收称盘重量信号并将其转换成数字信号输出的作用。
计算机部分则负责接收传感器输出的数字信号,并进行进一步的计算和处理。
最后,通过显示器将物体的重量以数字形式显示出来。
电子计数秤电子秤电子称的工作原理主要是通过称盘传递物体的重量信号到传感器,从而产生称盘受力信号的改变。
传感器将该信号转换成电信号并发出,计算机部分收到电信号后进行计算和处理,最终将重量以数字形式输出到显示器上。
电子计数秤电子秤电子称的应用范围电子计数秤电子秤电子称广泛应用于生产制造、贸易流通等领域。
在生产制造领域中,电子计数秤电子秤电子称被用于物料分配、搬运、称重等环节。
而在贸易流通领域,电子计数秤电子秤电子称则被用于商家称重、称计等环节。
电子计数秤电子秤电子称的性能参数电子计数秤电子秤电子称的性能参数主要包括最大秤值、秤盘尺寸、重复精度和跨度误差等。
其中,最大秤值是指称盘能够承受的最大重量;秤盘尺寸是指称盘的大小;重复精度是指在多次称重时,称重结果的一致性;跨度误差是指在不同称重区间内的显示误差。
电子计数秤电子秤电子称的维修与保养电子计数秤电子秤电子称在日常使用中需要进行定期的维修与保养。
其中,维修方面主要包括传感器的清洁和校准、计算机部分软件或硬件故障的排查和修复等。
而保养方面则主要包括对称重环境进行保护、对秤盘进行清洁保养等。
电子计数秤电子秤电子称的安全使用注意事项电子计数秤电子秤电子称在使用过程中需要注意以下安全使用事项:一、避免超载使用;二、严禁在潮湿环境下使用;三、秤盘不能长时间露天暴晒;四、使用时严禁将物体直接放在秤盘上,应该使用托盘或包装袋等支撑物进行称量;五、严禁拆卸、改装电子计数秤电子秤电子称。
电子秤工作原理
电子秤工作原理一、引言电子秤是一种常见的重量测量设备,广泛应用于商业、工业和家庭等领域。
本文将详细介绍电子秤的工作原理,包括传感器、信号处理、显示和校准等方面的内容。
二、传感器电子秤的核心部件是传感器,它负责将物体的重量转化为电信号。
常见的传感器类型包括应变片传感器和压力传感器。
应变片传感器利用物体受力时产生的应变来测量重量,而压力传感器则通过测量物体对传感器施加的压力来确定重量。
三、信号处理传感器产生的电信号需要经过信号处理模块进行处理,以便得到准确的重量数据。
信号处理模块通常包括放大器、滤波器和模数转换器。
放大器用于放大传感器产生的微弱电信号,以提高测量的精度和灵敏度。
滤波器则用于去除噪声和干扰信号,确保测量结果的准确性。
最后,模数转换器将模拟信号转换为数字信号,以便后续的数字处理和显示。
四、显示电子秤的重量数据通常通过液晶显示屏或数码管显示出来。
液晶显示屏可以显示更多的信息,如重量单位、零点校准值等,而数码管则更简洁明了。
显示模块接收到经过信号处理的数字信号后,将其转化为可读的数字或文本,并显示在屏幕上供用户查看。
五、校准为了确保电子秤的准确性,需要进行定期的校准。
校准过程包括零点校准和斜率校准。
零点校准用于调整电子秤在无物体时显示的数值,使其为零。
斜率校准则用于调整电子秤在已知质量物体上的测量结果,以确保准确性和一致性。
六、总结电子秤通过传感器将物体的重量转化为电信号,经过信号处理后显示在屏幕上。
传感器、信号处理、显示和校准是电子秤工作的关键步骤。
通过了解电子秤的工作原理,我们可以更好地理解和使用电子秤,并确保其准确性和可靠性。
以上是对电子秤工作原理的详细介绍,希望能满足您的需求。
如果还有其他问题,请随时提问。
电子秤原理及基础知识
电子秤原理及基础知识来源:胎里自带的相信?作者:cydygy 日期:2011-07-02-1:38:36 一、电子秤的原理示意图:↑ Fx → 传感器→ OP放大(运算放大器) → A/D转换(模数转换器) → CPU → 显示驱动→ 显示屏[其他要素:程序(软件,写在内存中)、 K/B(按键) 、内存(一般与单片机CPU封装在一起)]工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
二、秤的分类: 1.按原理分:电子秤机械秤机电结合秤 2.按功能分:计数秤计价秤计重秤 3.按用途分:工业秤商业秤特种秤三、秤的种类: 1.桌面秤指全称量在30Kg以下的电子秤 2.台秤指全称量在30-300Kg以内的电子秤 3.地磅指全称量在300Kg以上的电子秤 4.精密天平四、按精确度分类: I级:特种天平精密度≥1/10万 II级:高精度天平 1/1万≤精密度<1/10万 III级:中精度天平1/1000≤精密度<1/1万 IV级:普通秤1/100≤精密度<1/1000五、专业术语: 1.最大称量:一台电子秤不计皮重,所能称量的最大的载荷; 2.最小称量:一台电子秤在低于该值时会出现的一个相对误差; 3.安全载荷: 120%正常称量范围; 4.额定载荷:正常称量范围; 5.允许误差:等级检定时允许的最大偏差; 6.感量:一台电子秤所能显示的最小刻度;通常用“d”来表示; 7.解析量:一台具有计数功能的电子秤,所能分辩的最小刻度; 8.解析度:一台具有计数功能的电子秤,内部具有分辩能力的一个参数; 9.预热时间:一台秤达到各项指标所用的时间; 10.精度:感量与全称量的比值;11.电子秤使用环境温度为: -10摄氏度到 40摄氏度 12.台秤的台面规格: 25cm X 30cm 30cm X 40cm 40cm X50cm 42cm X 52cm 45cm X 60cm六、电子秤的特点: 1.实现远距离操作; 2.实现自动化控制; 3.数字显示直观、减小人为误差; 4.准确度高、分辩率强; 5.称量范围广; 6.特有功能:扣重、预扣重、归零、累计、警示等; 7.维护简单;8.体积小; 9.安装、校正简单; 10.特种行业,可接打印机或电脑驱动; 11.智能化电子秤,反应快,效率高;七、电子秤检查过程: 1.首先整体检查:有无磨损和损坏; 2.能否开机:开机后是否从0到9依次显示、数字是否模糊、能否归零; 3.有无背光; 4.用砝码测试能否称重; 5.充电器是否完好,能否使用; 6.配件是否齐全;八、传感器类型:1.电阻式价格适中、精度高、使用广泛;2.电容式:体积小、精度低;3.磁浮式:特高精度、造价高;4.油压式:现市场上已淘汰; 显示器种类: 1.LCD(液晶显示):免插电、省电、附带背光; 2.LED:免插电、耗电、很亮; 3.灯管:插电、耗电、很高; K/B(按键)类型: 1.薄膜按键:触点式; 2.机械按键:由许多单独按键组合在一起; 传感器的特性: 1.额定载荷; 2.输出灵敏度; 3.非线性; 4.滞后; 5.重复性; 6.蠕变; 7.零点输出影响; 8.额定输出温度影响; 9.零点输入; 10.输入阻抗; 11.输出阻抗; 12.绝缘阻抗; 13.容许激励电压;(5-18V)九、传感器损坏后现象: 1.称量不准; 2.显示不归零; 3.显示的数字乱跳判断传感器的+E、-E、+S、-S 1.先用电阻档测4条线两两这间的电阻值,共有6组。
电子秤工作原理
电子秤工作原理电子秤是一种利用电子技术来测量物体重量的设备。
它的工作原理主要包括传感器、模拟电路、数字电路和显示部分。
首先,传感器是电子秤的核心部件之一。
它通常采用应变片传感器或者压力传感器来感知物体的重量。
当物体放在电子秤上时,传感器会受到压力或者应变,产生相应的电信号。
其次,传感器输出的电信号会经过模拟电路进行放大和滤波处理。
模拟电路能够将传感器输出的微弱信号转换成适合数字电路处理的信号,同时去除干扰信号,确保测量的准确性和稳定性。
接着,经过模拟电路处理后的信号会被送入数字电路进行A/D转换。
A/D转换器将模拟信号转换成数字信号,然后通过微处理器进行处理,最终得到物体的重量数据。
最后,得到的重量数据会被发送到显示部分进行显示。
通常电子秤的显示部分采用数码显示屏或者液晶显示屏,将重量数据以数字形式直观地呈现给用户。
总的来说,电子秤的工作原理是通过传感器感知物体的重量,经过模拟电路和数字电路处理后,最终将重量数据显示出来。
相比传统机械秤,电子秤具有测量精度高、稳定性好、使用方便等优点,因此在日常生活和工业生产中得到了广泛应用。
在实际使用中,电子秤的精度和稳定性受到环境因素的影响,比如温度、湿度、电磁干扰等都会对电子秤的测量结果产生影响。
因此,在使用电子秤时需要注意避免这些因素对测量结果的干扰,以确保测量的准确性。
总之,电子秤是一种利用电子技术来测量物体重量的设备,其工作原理主要包括传感器、模拟电路、数字电路和显示部分。
通过这些部件的协同工作,电子秤能够实现准确、稳定的重量测量,为人们的生活和工作提供了便利。
电子秤的原理图
电子秤的原理图电子秤是一种利用电子技术和传感器原理来实现重量测量的设备。
它主要由传感器、模拟电路、数字电路和显示装置等部分组成。
在电子秤中,传感器起着至关重要的作用,它能够将重量转化为电信号,并通过电路进行放大、处理,最终显示在数字显示屏上。
传感器是电子秤的核心部件之一,它通常采用应变片传感器。
应变片传感器是一种能够将受力转化为电阻变化的传感器,当受力作用在其上时,电阻值会发生相应的变化。
在电子秤中,应变片传感器通常被安装在秤台上,当物体放在秤台上时,受力作用在传感器上,使其电阻值发生变化,通过测量电阻值的变化来确定物体的重量。
除了传感器外,模拟电路也是电子秤中不可或缺的一部分。
模拟电路主要负责对传感器输出的微小电信号进行放大和滤波处理,以保证测量的准确性和稳定性。
在模拟电路中,放大器起着至关重要的作用,它能够将微小的电信号放大成适合数字电路处理的电压信号,同时滤波电路则能够滤除杂散信号,保证测量的精准度。
数字电路是电子秤中另一个重要的组成部分,它主要负责对模拟信号进行数字化处理,并通过微处理器进行数据处理和显示。
在数字电路中,模数转换器能够将模拟信号转化为数字信号,然后经过微处理器进行数据处理和存储,最终通过显示装置将测量结果显示出来。
显示装置是电子秤的输出部分,它通常采用数码管或液晶显示屏来显示测量结果。
数码管能够直观地显示出物体的重量,而液晶显示屏则能够显示更多的信息,如重量单位、校准值等。
通过显示装置,用户能够方便地获取测量结果,实现对物体重量的准确测量。
综上所述,电子秤是一种利用电子技术和传感器原理来实现重量测量的设备,它主要由传感器、模拟电路、数字电路和显示装置等部分组成。
通过传感器将重量转化为电信号,经过模拟电路的放大和滤波处理,最终通过数字电路进行数字化处理和显示。
电子秤的原理图如上所示,通过对其原理的深入了解,能够更好地使用和维护电子秤,保证测量的准确性和稳定性。
电子秤测量工作原理
电子秤测量工作原理电子秤是现代生活中常见的一种电子设备,广泛应用于工业生产、商业经营以及家庭生活中。
它通过利用一定的物理原理和电子技术,能够准确地测量物体的重量。
本文将详细介绍电子秤的工作原理及其相关原理。
一、电子秤的基本原理电子秤的基本原理是利用物体受力与电信号变化之间的关系实现对物体重量的测量。
在电子秤中,物体称放在秤盘上,秤盘与传感器相连接,称重结果通过电子显示器进行显示。
二、应变片传感器的工作原理在电子秤中,应变片传感器是起到关键作用的核心部件之一。
应变片传感器采用金属材料制成,具有很好的导电性能。
当物体称放在秤盘上时,秤盘发生弯曲变形,这时应变片受到外力作用,也出现相应的应变。
应变片的导电性能会因应变而发生变化,这个变化可以通过接线进行检测。
通常情况下,应变片是组成一个维斯敏桥电路的一部分。
电子秤系统通过将电流通过维斯敏桥电路中的应变片,从而实现对其电阻变化的测量。
当物体施加在秤盘上的力增加时,应变片的应变也会相应增加,进而引起电阻变化。
这个电阻变化被转换成电压信号,通过电阻产生的微小电压信号经过放大,最终被传递给电子秤的处理器进行计算和转换。
三、A/D转换的作用电子秤中的模拟信号需要经过A/D转换器进行转换,以便能够被数字系统进行处理。
A/D转换器将模拟信号转换为数字信号,使得电子秤的输出可以直接显示在数字显示器上。
在A/D转换器中,模拟信号通过采样和量化两个过程进行转换。
首先,模拟信号经过采样,即将连续的模拟信号转换为离散的样本值。
然后,采样后的信号经过量化,即将采样信号的幅度变化转换为离散的数值。
A/D转换器将模拟信号转换为数字信号的过程是通过一系列的比较和计算完成的。
转换后的数字信号可以被电子秤的处理器进行计算和处理,最终显示在数字显示器上。
四、电子秤的误差和校准电子秤在使用过程中,由于各种因素的影响可能会产生一定的误差。
常见的误差包括称重不准确、零点漂移、非线性等。
为了保证电子秤的准确性和稳定性,需要进行定期的校准。
电子秤的原理是什么?
电子秤的原理是什么?电子秤,属于衡器的一种,是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。
电子秤主要由承重系统(如秤盘、秤体)、传力转换系统(如杠杆传力系统、传感器)和示值系统(如刻度盘、电子显示仪表)3部分组成。
按结构原理可分为机械秤、电子秤、机电结合秤三大类。
请关注:容济点火器一、简单来说电子称通过压力感应器收集重量,并通过电子芯片将收集的重量信息转换为标准公斤数,由显示屏输出数字。
核心原件:应变片,一个金属构架上贴着盘绕着金属丝的贴片.称重时,金属构架受力形变,贴片上的金属丝也随着被拉长或缩短,金属丝电阻因此改变,通过测量金属丝的电阻变化,得到所称重物的数据.金属丝的形变得到的电参数,经过放大电路,调零电路,模数转换(A/D转换),译码电路后驱动数码管显示出数字.二、电子秤的原理方框图程式 K/B(按键) ↑ Fx → 传感器→ OP放大→ A/D转换→ CPU → 显示驱动→ 显示屏↓ 记忆体工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
三、电子秤到底是怎么给出读数的首先要明确的是,对于绝大多数「秤」而言,我们测量的不是质量,我们测量的只是重力。
用标准砝码的天平测量的才是质量,大多数弹簧秤、电子秤测量的其实都是重力。
读数是10千克,意思是说这个物体的重力与10千克物体在这个地方产生的重力相同。
可能你觉得没有区别,但如果你跑到月球上,天平的结果不会变,但是弹簧秤和电子秤的结果会大幅改变。
其次要明确的是,力是无法直接测量的,我们测量的只是变形。
力是一个非常抽象的概念而已,我们无法直接测量力,我们能测量的只是力的效应,也就是力作用在某些物体上之后这些物体的变形。
电子秤的工作原理
电子秤的工作原理
电子秤的工作原理是通过利用电子传感器测量被称重物体产生的压力或应变。
一般来说,电子秤由载重平台、称重传感器、
A/D转换器和显示器组成。
首先,被称重物体会放置在载重平台上,载重平台支撑着物体的重量并传递给称重传感器。
称重传感器通常是根据压电效应或应变片原理设计的。
例如,压电传感器是由压电材料制成的,当施加压力时,材料会产生电荷,该电荷的大小与受力大小成正比。
应变片传感器则是基于金属片或薄膜在受力作用下发生微小变形,导致电阻变化,进而测量压力或应变大小。
然后,称重传感器将测得的压力或应变信号转换成电信号,并通过A/D转换器进行模数转换。
A/D转换器将模拟信号转换
为数字信号,以便计算机或控制器能够读取和处理。
最后,通过显示器显示称重结果。
显示器接收到数字信号后,将其转换为可读数值,供用户查看。
总体上,电子秤的工作原理可以归结为将物体的重量转换为电信号,并通过电子设备处理和显示这些信号。
这种工作原理使得电子秤更加精确和灵敏,且可以进行数字化处理和记录。
电子秤工作原理
电子秤工作原理电子秤是一种常见的测量重量的设备,其工作原理基于力学原理和电路原理。
本文将详细介绍电子秤的工作原理,并探讨其在现代生活中的应用。
一、力学原理电子秤的测量原理基于牛顿第二定律,即物体的加速度与施加在其上的力成正比。
电子秤通过引入一个称重传感器,利用压阻、应变计或电子压力传感器等原理,将物体所施加的压力转化为电信号,然后再通过电路处理和显示。
二、传感器电子秤的核心是称重传感器,常见的传感器类型有压阻式、应变式和电子压力传感器。
这些传感器都能将物体的压力转化为电信号,用于测量物体的重量。
传感器通常由一个弹性体和电阻片组成,当物体施加在传感器上时,弹性体产生弹性变形,导致电阻值发生相应变化。
通过测量电阻的变化,可以确定物体的重量。
三、电子电路电子秤中的电子电路主要包括放大器、模数转换器和显示装置等。
放大器用于放大传感器输出的微小电信号,以便进行更精确的测量。
模数转换器将模拟信号转换为数字信号,方便通过数字显示装置进行显示。
在数字显示装置中,经过处理的数字信号将转化为可读的重量数值,并显示在屏幕上。
四、校准和误差修正由于电子秤中的传感器和电路可能受到环境或使用条件的影响,导致测量结果产生误差。
因此,对电子秤进行校准是非常重要的。
校准过程通常涉及将已知重量的物体放置在电子秤上,并根据实际测量值进行调整。
此外,在电子秤的设计和制造过程中,也需要对传感器和电路进行精确的校准和误差修正。
五、应用领域电子秤在日常生活中得到广泛应用,常见场景包括商场超市中的称重购物、厨房中的食材称量、医院中的病人体重监测等。
电子秤不仅能够快速准确地测量物体的重量,而且具有便捷、可靠、易于使用的特点,为人们的生活提供了很大的方便。
六、发展趋势随着科技的不断进步,电子秤的功能也在不断拓展。
传感器和电路技术的进步使得电子秤的测量精度更高、反应更迅速。
同时,电子秤在智能化方面也有了很多新的应用,比如可以与手机或电脑连接,实现数据的传输和分析;也可以通过云计算和物联网技术,实现远程监控和管理等。
电子称1
电子称的结构与原理1.电子秤的基本结构电子秤是利用物体的重力作用来确定物体质量(重量)的测量仪器,也可用来确定与质量相关的其它量大小、参数、或特性。
不管根据什么原理制成的电子秤均由以下三部分组成:图2-1 电子秤的基本结构(1)承重、传力复位系统它是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。
(2)承重、传力复位系统它是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。
(2)称重传感器腔谐振器式等)和应变传感器(电阻应变式、声表面谐振式)或是利用磁弹性、压电和压阻等物理效应的传感器。
即由非电量(质量或重量)转换成电量的转换元件,它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。
按照称重传感器的结构型式不同,可以分直接位移传感器(电容式、电感式、电位计式、振弦式)。
对称重传感器的基本要求是:输出电量与输入重量保持单值对应,并有良好的线性关系;有较高的灵敏度;对被称物体的状态的影响要小;能在较差的工作条件下工作;有较好的频响特性;稳定可靠。
(3)测量显示和数据输出的载荷测量装置即处理称重传感器信号的电子线路(包括放大器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等)和指示部件(如显示、打印、数据传输和存贮器件等)。
这部分习惯上称载荷测量装置或二次仪表。
在数字式的测量电路中,通常包括前置放大、滤滤、运算、变换、计数、寄存、控制和驱动显示等环节。
图2 电子秤测量系统的结构框图当被称物体放置在秤体的秤台上时,其重量便通过秤体传递到称重传感器,传感器随之产生力-电效应,将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。
此信号由放大电路进行放大、经滤波后再由模/数(A/D)器进行转换,数字信号再送到微处器的CPU处理,CPU不断扫描键盘和各种功能开关,根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。
电子秤工作原理
电子秤工作原理电子秤是一种用于测量物体质量的仪器,其工作原理基于力传感器和电子技术。
下面将详细介绍电子秤的工作原理。
1. 力传感器电子秤的核心部件是力传感器,也称为称重传感器。
力传感器通常采用应变片的原理来测量物体的质量。
应变片是一种金属材料,当受到外力作用时,会产生应变。
通过将应变片粘贴在弹性体上,当物体质量施加在弹性体上时,弹性体会发生变形,导致应变片上产生应变。
应变片上的应变会导致电阻值的变化,这种变化可以被电子电路测量并转换为电信号。
2. 桥式电路电子秤中常用的力传感器是应变片式传感器,它通常被组装成一个桥式电路。
桥式电路由四个电阻组成,其中两个电阻是称为激励电阻的固定电阻,另外两个电阻是应变片上的变阻器。
当物体质量施加在弹性体上时,应变片上的变阻器会发生阻值的变化,从而导致桥式电路中的电压差产生变化。
3. AD转换器桥式电路中的电压差是微小的,需要通过AD转换器将其转换为数字信号。
AD转换器是一种电子器件,可以将模拟信号转换为数字信号。
电子秤中的AD转换器通常是高精度的,能够将微小的电压差准确地转换为数字信号。
4. 数字处理AD转换器将模拟信号转换为数字信号后,需要进行一系列的数字处理。
这些数字处理包括滤波、放大、校准等操作。
滤波是为了去除干扰信号,确保测量结果的准确性。
放大是为了增加测量范围,使电子秤能够测量更大范围的物体质量。
校准是为了保证测量结果的准确性,通常需要在使用前对电子秤进行校准操作。
5. 显示电子秤的测量结果通常通过显示器显示出来。
显示器可以是液晶显示器或LED 显示器,用于显示物体的质量。
显示器通常还会提供一些功能,如单位切换、归零、存储等。
总结:电子秤的工作原理是基于力传感器和电子技术的。
力传感器通过应变片测量物体质量,桥式电路将应变片的变化转换为电压差,AD转换器将电压差转换为数字信号,数字处理对数字信号进行滤波、放大、校准等操作,最后通过显示器显示测量结果。
电子秤的工作原理使其具有高精度、快速、方便等特点,广泛应用于商业、工业、家庭等领域。
电子称_知识
电子秤百科名片电子秤的工作原理以电子元件:称重传感器,放大电路,AD转换电路,单片机电路,显示电路,键盘电路,通讯接口电路,稳压电源电路等电路组成。
目录工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
2.使用功能:电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置,才能满足并解决现实生活中提出的"快速、准确、连续、自动"称量要求,同时有效地消除人为误差,使之更符合法制计量管理和工业生产过程控制的应用要求。
3.电子秤是国家强制检定的计量器具他的合格产品是有检定分度值e和细分值D的标准,是受国家计量法保护的产品。
4.电子秤的分类:1、按原理分:电子秤机械秤机电结合秤[1]2、按功能分:计数秤计价秤计重秤3、按用途分:工业秤商业秤特种秤4、按放置位置分类:桌面秤指全称量在30Kg以下的电子秤台秤:指全称量在30-300Kg以内的电子秤地磅:指全称量在300Kg以上的电子秤5、按精确度分类:I级:特种天平精密度≥1/10万基准衡器II级:高精度天平1/1万≤精密度<1/10万精密衡器III级:中精度天平1/1000≤精密度<1/1万工业.商业衡器IV级:普通秤1/100≤精密度<1/1000 粗衡器1.按放置位置分类:5.专业术语:1.最大称量:一台电子秤不计皮重,最大秤重能力(满载值),即所能称量的最大的载荷;2.最小称量:一台电子秤在低于该值时会出现的一个相对误差;3.安全载荷: 120%正常称量范围;4.额定载荷:正常称量范围;5.允许误差:等级检定时允许的最大偏差;6.感量:一台电子秤所能显示的最小刻度;通常用“d”来表示;7.最小刻度:起跳值,例︰60Kg×5g,5g即为最小刻度,即最小感量;8.刻度间隔:感量=( e ),表示每一跳会增加多少重量,例如︰300g×0.001g,0.001g 即为感量;9.刻度间隔数:如秤由10g起跳,每10g为一刻度直到最大秤量共为多少个刻度数,例如︰100kg×10g,(100×1000)÷10=10000,10000即为刻度间隔数;10.精密度:感量与全称量的比值。
电子秤工作原理
电子秤工作原理
电子秤是一种用于测量物体重量的设备,它基于电子技术原理来实现重量的准
确测量。
电子秤的工作原理可以简单地分为传感器、信号处理和显示三个主要部分。
1. 传感器部分:
电子秤的传感器部分通常采用称重传感器,常见的有应变式传感器和压阻式传
感器。
应变式传感器是将物体的重量转化为应变变形,通过电阻应变片的变化来测量重量。
压阻式传感器则是通过物体的重量使传感器内部的电阻发生变化,从而测量重量。
2. 信号处理部分:
传感器将物体的重量转化为电信号后,需要经过信号处理部分进行放大、滤波
和数字化处理。
放大是为了增强传感器输出的微弱信号,滤波是为了去除干扰信号,数字化处理是将模拟信号转化为数字信号,以便后续的计算和显示。
3. 显示部分:
经过信号处理后,数字信号被送到显示部分进行解码和显示。
显示部分通常采
用液晶显示屏或LED显示屏,将数字信号转化为可读的数字或者字符,显示出物
体的重量。
除了以上三个主要部分,电子秤还可能包括校准和自动归零功能。
校准是为了
确保电子秤的准确性,通过对已知重量物体的称量来校正电子秤的误差。
自动归零功能是为了消除环境因素对称量结果的影响,使电子秤在无物体称量时能够自动返回零位。
总结:
电子秤的工作原理是通过传感器将物体的重量转化为电信号,经过信号处理后,数字信号被显示部分解码并显示出物体的重量。
电子秤具有高精度、便捷操作和自动归零等特点,广泛应用于商业、家庭和工业领域。
电子秤原理及电子秤原理图(打印版)
电子秤原理及电子秤原理图一、名词解释利用作用于物体上的重力来测量该物体质量(重量)的计量仪器,装有电子装置的秤为电子秤。
二、工作原理秤重物品经由装在机构上的重量传感器,将重力转换为电压或电流的模拟讯号,经放大及滤波处理后由A/D处理器转换为数字讯号,数字讯号由中央处理器(CPU)运算处理,而周边所须要的功能及各种接口电路也和CPU连接应用,最后由显示屏幕以数字方式显示。
电子秤原理图:三、主要组成组件1.重量传感器2.放大器电路3.滤波器电路4.模拟数字转换器5.中央处理器6.电源供应电路7.按键8.外壳9.机构 10.秤盘电子秤设计2(2006-05-05 09:08:26)第五部分:附录电子秤的信号采集、处理、显示的程序 .#include <reg52.h>#include<absacc.h>//ad 控制线#define ad_244 XBYTE[0xbfff];sbit ad_stb=P3^3;sbit ad_start=P1^1;//lcd 控制线sbit lcd_di=P1^7;sbit lcd_rw=P1^2;sbit lcd_e=P1^0;//7289 控制线sbit cs7289=P1^3;sbit clk7289=P1^4;sbit dio7289=P1^5;//sbit key7289=P1^6; //7289 查询方式sbit key7289=P3^2; //7289 中断方式sbit baoj=P3^5;//7289 子程序void ini_7289(void);void send7289(short);short receive(void);void keyin(void);//lcd 子程序void ini_lcd(void);void lcdd_send(short); void lcdi_send(short); void chk_busy(void);//ad 子程序void ad(void);void baojing(void);void d_change(long);// 初始化,编号,日期void ini();void error1(void);void nop1(){}void change(s)int dealy; // 全局变量short sh=0; // 商品号short dot=0; // 小数点标志bit list=0;short qb=0;char xdata shuju[7]=""; short xdata bcd[5];char xdata s1[16]=" 单价 : 元 ";char xdata s2[16]=" 重量 : Kg";char xdata s3[16]=" 金额 : 元 ";char xdata s4[16]=" 累计 : 元 ";char code message0[]=" 信息学院山东大学 ";char code message1[]=" 输入收银员代号 :";char code message2[]=" 输入日期 :";char code message3[16]=" -- 山东大学 -- ";char code message5[16]=" 垃圾公司欢迎您 !!";char xdata bianhao[16]=" 收银员: ";char xdata riqi[16]=" - - ";long int xdata zongjia=0,jine=0,jine1=0;int xdata shizhong=0,pizhong=0,zhongliang=0;long int xdata qingdan[20][4];char code shangpin[11][4]={{" 单价 "},{" 苹果 "},{" 梨 "},{" 花生 "},{" 大米 "}, {" 桃子 "},{" 塑料 "},{" 瓜子 "},{" 桔子 "},{" 香蕉 "},{" 玉米 "}};long int xdata danjia[11]={0,2,3635,5502,0,3320,5502,660,3210,6600,5600};char xdata jiage[6]={0x0,0x0,0x0,0xfe,0x0,0x0}; // 0.00short xdata xiuzheng[]={0,2,5,6,7,8,9,12,13};char s[16];{s[6]=shuju[0];s[7]=shuju[1];s[8]=shuju[2];s[9]=shuju[3];s[10]=shuju[4];s[11]=shuju[5];s[12]=shuju[6];}//**************************************************************** void main(){short i,j;long int x,z;int y;int xdata duilie[3]={0};P1=0xff;ini_lcd(); // 初始化 LCDlcdi_send(0x8a);while(message0[i]) lcdd_send(message0[i++]);ini_7289(); // 初始化 7289pizhong=ad1();lcdi_send(0x1); // 总清屏ini(); // 初始页面 , 收银员编号,日期lcdi_send(0x1); // 总清屏EA=1;EX0=1; // 中断//EX1=1;//ad_start=1;while(1){if(list){lcdi_send(0x80); // 显示单位名称for(i=0;i<16;i++) lcdd_send(message3[i]); x=qingdan[0][0]; // 商品名单价for(i=0;i<4;i++) s1[i]=shangpin[x][i];x=qingdan[0][1];d_change(x); change(s1);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[0][2]; // 显示重量d_change(x); change(s2);s2[10]=s2[9];s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[0][3];d_change(x); change(s3);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s3[i]); // 以上为第一页EA=0;EX0=0; // 关键盘中断for(j=1;j<qb;j++){while(key7289);x=qingdan[j][2];d_change(x); change(s2); // 显示数据s2[10]=s2[9];s2[9]='.'; if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[j][1];d_change(x); change(s1);x=qingdan[j][0];for(i=0;i<4;i++) s1[i]=shangpin[x][i];lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[j][3];d_change(x); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(0x20);lcdi_send(0x98);while(key7289==0);}while(key7289);d_change(zongjia); change(s4);lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(bianhao[i]); lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(message5[i]); lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(riqi[i]);list=0;while(key7289==0);while(key7289==1);while(key7289==0);EA=1;EX0=1;}else{ y=0;/* duilie[2]=duilie[1]; // 数字滤波duilie[1]=duilie[0];y=ad1();duilie[0]=y>>1;x=duilie[0];x=x<<1;x=x+duilie[1]+duilie[2]; */zhongliang=ad1();shizhong=zhongliang-pizhong; // 数据转换x=danjia[sh];jine1=shizhong*x;jine=jine1/1;d_change(shizhong); change(s2); // 显示数据s2[10]=s2[9]; s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);d_change(danjia[sh]); change(s1);for(i=0;i<4;i++) s1[i]=shangpin[sh][i]; lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);d_change(jine); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);d_change(zongjia); change(s4);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x98);//while(1);}}}void keyin(void) interrupt 0 using 0 // 中断 0 服务程序{char X,i;long int y;send7289(0x15); // 接收数据X=receive();cs7289=1;X=X&0x1f;switch(X){case 0xf : {zongjia=zongjia+jine;qingdan[qb][0]=sh;qingdan[qb][1]=danjia[sh];qingdan[qb][2]=shizhong;qingdan[qb][3]=jine;qb++; sh=0;dot=0;danjia[0]=0;for(i=0;i<6;i++) jiage[i]=0;}break; // 累加case 0xe : pizhong=zhongliang; break; // 去皮case 0xd : {danjia[sh]=0;dot=0;} break; // 清单价case 0xc : {zongjia=0;jine=0;dot=0;list=0;qb=0;pizhong=0; if(sh==0) danjia[sh]=0;} break; // 总清case 0xa : dot=1;break; // 点case 0xb : list=1;break; // 清单case 0x19 : sh=10;break;case 0x18 : sh=9;break;case 0x17 : sh=8;break;case 0x16 : sh=7;break;case 0x15 : sh=6;break;case 0x14 : sh=5;break;case 0x13 : sh=4;break;case 0x12 : sh=3;break;case 0x11 : sh=2;break;case 0x10 : sh=1;break;case 0x1f :case 0x1e :case 0x1d :case 0x1c :case 0x1a : break;case 0x1b : dot=1;break;default :{ if(dot==0) {jiage[0]=jiage[1];jiage[1]=jiage[2];jiage[2]=X;} if(dot==1) {jiage[4]=X;dot++; }else if(dot==2) {jiage[5]=X; dot++;}else if(dot>2) break;// lcdi_send(0x84);y=jiage[0];y=y*10+jiage[1];y=y*10+jiage[2];y=y*10+jiage[4];danjia[sh]=y*10+jiage[5];}}while(key7289==0); // 等待键盘松开}/*void ad(void) interrupt 2 using 1{short x,y;x=ad_244;y=x;if(x&0x80) baojing();else x=x>>4;y=y&0xf;bcd[x]=y;} */// 初始页面void ini() // 输入收银员编号 , 日期{short i,j;char X;lcdi_send(0x80); // 提示输入收银员编号i=0;while(message1[i]) lcdd_send(message1[i++]); for(i=8;i<12;i++){while(key7289);send7289(0x15); // 接收数据X=receive();cs7289=1;bianhao[i]=X+0x30;lcdi_send(0x93);for(j=8;j<16;j++) lcdd_send(bianhao[j]);while(key7289==0);}lcdi_send(0x88); // 提示输入日期i=0;while(message2[i]) lcdd_send(message2[i++]); for(i=0;i<10;i++) // 输入日期{if(i==4||i==7) i++;while(key7289==1);send7289(0x15); // 接收数据X=receive();cs7289=1;riqi[i]=X+0x30;j=0;lcdi_send(0x9a);for(j=0;j<10;j++) lcdd_send(riqi[j]);while(key7289==0);}while(key7289);nop1();while(key7289==0);nop1();lcdi_send(0x1);}//LCD 子程序void ini_lcd() //LCD 初始化子程序{lcdi_send(0x30);lcdi_send(0x1); // 总清lcdi_send(0xc);lcdi_send(0x2); // 光标右移, AC+1}void lcdd_send(short X) //LCD 发送数据子程序{chk_busy();nop1();lcd_di=1;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void lcdi_send(short X) //LCD 发送指令子程序{chk_busy();nop1();lcd_di=0;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void chk_busy(){short i=0xff;while(i&0x80){lcd_di=0;lcd_rw=1;lcd_e=0;i=P0;lcd_e=1;}}//7289 子程序void ini_7289(){short i;cs7289=1; key7289=1; dio7289=1; //7289 初始化子程序for(i=0;i<50;i++)for(dealy=0;dealy<5;dealy++); // 延时 25mssend7289(0xa4); cs7289=1;}void send7289(short X) //7289 发送数据子程序{short i,j=1;cs7289=0;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=7;i>=0;i--){j=j<<i;dio7289=X&j;j=1;j=1;clk7289=1;for(dealy=0;dealy<1;dealy++) ; // 延时 10us clk7289=0;for(dealy=0;dealy<1;dealy++) ; // 延时 10us }dio7289=0;}short receive() //7289 接收数据子程序{short i,X=0;dio7289=1;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=0;i<=7;i++){clk7289=1;for(dealy=0;dealy<1;dealy++); // 延时 10usX=X<<1;if(dio7289)X++;clk7289=0;for(dealy=0;dealy<1;dealy++); // 延时 10us }dio7289=0;return(X);}//ad//AD 子程序int ad1(){short k,x;int ad_zhi=0,xz;EA=0;ad_start=1;for(k=0;k<5;k++){ while(ad_stb);x=ad_244;x=x&0xf;ad_zhi=ad_zhi*10+x;}ad_start=0;EA=1;EX0=1;ad_zhi=ad_zhi>>1;xz=ad_zhi-50;xz=xz/100;ad_zhi=ad_zhi+xiuzheng[xz];return(ad_zhi);void d_change(long X){char qian,bai,shi,ge,shifen,baifen; long int yu;if(X>) error1();qian=X/100; yu=X%100;bai=yu/10; yu=yu%10;shi=yu/1; yu=yu%1;ge=yu/100; yu=yu%100;shifen=yu/10;baifen=yu%10;qian=qian+0x30;bai=bai+0x30;shi=shi+0x30;ge=ge+0x30;shifen=shifen+0x30;baifen=baifen+0x30;if(qian==0x30){qian=0x20;if(bai==0x30){bai=0x20;if(shi==0x30) shi=0x20;}}shuju[0]=qian;shuju[1]=bai;shuju[2]=shi;shuju[3]=ge;shuju[4]='.';shuju[5]=shifen;shuju[6]=baifen;}void baojing(){short i;for(i=0;i<50;i++){baoj=0;for(dealy=0;dealy<10;dealy++); baoj=1;for(dealy=0;dealy<10;dealy++);}}摘要本系统采用单片机 AT89S52 为控制核心,实现电子秤的基本控制功能。
电子秤原理及其相关结构构成知识
电子秤原理及其相关结构构成知识第一部分电子秤的原理方框图: 程式 K/B(按键) ↑ Fx → 传感器→ OP 放大→ A/D转换→ CPU → 显示驱动→ 显示屏↓ 记忆体工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU 根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
第二部分秤的分类: 1.按原理分:电子秤机械秤机电结合秤 2.按功能分:计数秤计价秤计重秤 3.按用途分:工业秤商业秤特种秤第三部分秤的种类: 1.桌面秤指全称量在30Kg以下的电子秤 2.台秤指全称量在30-300Kg以内的电子秤 3.地磅指全称量在300Kg以上的电子秤 4.精密天平第四部分按精确度分类: I级:特种天平精密度≥1/10万 II级:高精度天平 1/1万≤精密度<1/10万 III级:中精度天平1/1000≤精密度<1/1万 IV级:普通秤1/100≤精密度<1/1000第五部分专业术语: 1.最大称量:一台电子秤不计皮重,所能称量的最大的载荷; 2.最小称量:一台电子秤在低于该值时会出现的一个相对误差; 3.安全载荷: 120%正常称量范围; 4.额定载荷:正常称量范围; 5.允许误差:等级检定时允许的最大偏差; 6.感量:一台电子秤所能显示的最小刻度;通常用“d”来表示; 7.解析量:一台具有计数功能的电子秤,所能分辩的最小刻度; 8.解析度:一台具有计数功能的电子秤,内部具有分辩能力的一个参数; 9.预热时间:一台秤达到各项指标所用的时间; 10.精度:感量与全称量的比值; 11.电子秤使用环境温度为: -10摄氏度到 40摄氏度 12.台秤的台面规格: 25cm X 30cm 30cm X 40cm 40cm X 50cm 42cm X 52cm 45cm X 60cm第六部分电子秤的特点: 1.实现远距离操作; 2.实现自动化控制; 3.数字显示直观、减小人为误差; 4.准确度高、分辩率强; 5.称量范围广; 6.特有功能:扣重、预扣重、归零、累计、警示等; 7.维护简单; 8.体积小; 9.安装、校正简单; 10.特种行业,可接打印机或电脑驱动; 11.智能化电子秤,反应快,效率高;第七部分电子秤检查过程: 1.首先整体检查:有无磨损和损坏; 2.能否开机:开机后是否从0到9依次显示、数字是否模糊、能否归零; 3.有无背光; 4.用砝码测试能否称重; 5.充电器是否完好,能否使用; 6.配件是否齐全;第八部分传感器类型: 1.电阻式:价格适中、精度高、使用广泛; 2.电容式:体积小、精度低; 3.磁浮式:特高精度、造价高; 4.油压式:现市场上已淘汰; 显示器种类: 1.LCD(液晶显示):免插电、省电、附带背光; 2.LED:免插电、耗电、很亮; 3.灯管:插电、耗电、很高; K/B(按键)类型: 1.薄膜按键:触点式; 2.机械按键:由许多单独按键组合在一起; 传感器的特性: 1.额定载荷; 2.输出灵敏度; 3.非线性; 4.滞后; 5.重复性; 6.蠕变; 7.零点输出影响; 8.额定输出温度影响; 9.零点输入; 10.输入阻抗; 11.输出阻抗; 12.绝缘阻抗; 13.容许激励电压;(5-18V)第九部分传感器损坏后现象: 1.称量不准; 2.显示不归零; 3.显示的数字乱跳判断传感器的+E、-E、+S、-S 1.先用电阻档测4条线两两这间的电阻值,共有6组。
电子体重秤工作原理
电子体重秤工作原理电子体重秤是现代生活中常见的一种测量体重的设备。
它通过一系列科学原理和技术实现对人体重量的准确测量。
本文将介绍电子体重秤的工作原理,并解释其准确性和稳定性的原因。
一、压力传感器原理电子体重秤的核心部件是压力传感器。
压力传感器是一种能将外力的大小转化为电信号的器件。
在体重秤中,当人体站在秤上时,体重施加在秤面上,这会导致秤面产生微小的弯曲变形。
压力传感器安装在秤面下方,能够感知到秤面的微小变形压力,并将其转化为相应的电信号。
二、电信号处理传感器将测得的压力变形转化为电信号后,电子体重秤会通过内部电路将其放大、滤波和数字化处理。
首先,电信号被放大以保证被测体重的微小变化能够被准确的检测到。
然后,滤波操作用于去除信号中的噪音和干扰,以保证测量结果的准确性。
最后,将信号转化为数字信号,在数字电路的处理下,可以将显示屏上的数字进行刷新和更新。
三、测量原理当人体站在电子体重秤上时,其体重施加在秤面上,导致秤面发生微小的弯曲变形。
压力传感器感知到该变形,并将其转化为电信号。
通过电信号处理,体重的数值将在显示屏上呈现出来。
电子体重秤通过测量产生的电信号来确定人体的体重。
通过科学原理和技术手段,电子体重秤能够实现对人体重量的精确测量。
其准确性和稳定性的原因主要包括以下几点:1. 压力传感器的高灵敏度和准确性,可以感知微小的变形压力,并将其转化为可测量的电信号,确保测量结果的准确性。
2. 电信号处理的放大和滤波技术,能够消除噪音和干扰,保证测量结果的稳定性。
3. 数字化处理的优势,使得测量结果可以快速、准确地显示在显示屏上,方便用户及时获取体重信息。
4. 设备结构和材料的优化设计,使得体重秤具有足够的稳定性和承重能力,能够适应不同重量的人体。
总结起来,电子体重秤通过压力传感器将外力转化为电信号,然后经过电信号处理和数字化处理,最终在显示屏上呈现出人体的体重。
其工作原理科学、准确,能够满足人们对于体重测量的需求。
电子秤工作原理
电子秤工作原理一、引言电子秤是一种用于测量物体质量的仪器,广泛应用于商业、工业和家庭等各个领域。
它采用了先进的电子技术,相比传统的机械秤具有更高的精度和准确性。
本文将详细介绍电子秤的工作原理,包括传感器、摹拟电路、数字电路和显示装置等方面的内容。
二、传感器电子秤的核心部件是传感器,它负责将物体的质量转化为电信号。
常见的传感器有应变式传感器和压阻式传感器。
应变式传感器是通过物体受力产生应变,进而改变电阻值来测量质量的。
压阻式传感器则是通过物体施加压力改变电阻值来实现测量。
这些传感器都具有高灵敏度和稳定性,能够准确地感知物体的质量变化。
三、摹拟电路传感器将质量转化为电信号后,需要经过摹拟电路进行处理。
摹拟电路主要包括放大电路和滤波电路。
放大电路用于放大传感器输出的微弱信号,以提高测量的灵敏度和准确性。
滤波电路则用于去除杂散信号和噪声,以保证输出信号的稳定性和可靠性。
四、数字电路经过摹拟电路处理后的信号将进入数字电路。
数字电路主要由模数转换器(ADC)和微处理器组成。
ADC将摹拟信号转换为数字信号,以便进一步的处理和计算。
微处理器负责对数字信号进行处理和运算,并将结果显示在显示装置上。
五、显示装置显示装置是电子秤的输出部份,用于显示物体的质量。
常见的显示装置有液晶显示屏和LED显示屏。
液晶显示屏具有清晰、易读的特点,适合于各种环境。
LED显示屏则具有高亮度和长寿命的特点,适合于室外或者光线较暗的场合。
显示装置通过与微处理器进行通信,将计算得到的质量值以数字形式显示出来。
六、电源系统电子秤还需要一个稳定可靠的电源系统来供电。
电源系统通常由电池和充电电路组成,以保证电子秤的正常工作。
电池可以提供独立的电源,适合于无外部电源的场合。
充电电路则用于将外部电源的电能转化为电子秤所需的电能,并同时为电池进行充电,以延长电池的使用寿命。
七、工作流程电子秤的工作流程可以简要概括为以下几个步骤:1. 物体放置:将待测量的物体放置在电子秤的称台上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子秤原理及其相关结构构成知识
第一部分电子秤的原理方框图: 程式 K/B(按键) ↑ Fx → 传感器→ OP 放大→ A/D转换→ CPU → 显示驱动→ 显示屏↓ 记忆体工作流程说明:当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU 根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
第二部分秤的分类: 1.按原理分:电子秤机械秤机电结合秤 2.按功能分:计数秤计价秤计重秤 3.按用途分:工业秤商业秤特种秤
第三部分秤的种类: 1.桌面秤指全称量在30Kg以下的电子秤 2.台秤指全称量在30-300Kg以内的电子秤 3.地磅指全称量在300Kg以上的电子秤 4.精密天平
第四部分按精确度分类: I级:特种天平精密度≥1/10万 II级:高精度天平 1/1万≤精密度<1/10万 III级:中精度天平1/1000≤精密度<1/1万 IV级:普通秤1/100≤精密度<1/1000
第五部分专业术语: 1.最大称量:一台电子秤不计皮重,所能称量的最大的载荷; 2.最小称量:一台电子秤在低于该值时会出现的一个相对误差; 3.安全载荷: 120%正常称量范围; 4.额定载荷:正常称量范围; 5.允许误差:等级检定时允许的最大偏差; 6.感量:一台电子秤所能显示的最小刻度;通常用“d”来表示; 7.解析量:一台具有计数功能的电子秤,所能分辩的最小刻度; 8.解析度:一台具有计数功能的电子秤,内部具有分辩能力的一个参数; 9.预热时间:一台秤达到各项指标所用的时间; 10.精度:感量与全称量的比值; 11.电子秤使用环境温度为: -10摄氏度到 40摄氏度 12.台秤的台面规格: 25cm X 30cm 30cm X 40cm 40cm X 50cm 42cm X 52cm 45cm X 60cm
第六部分电子秤的特点: 1.实现远距离操作; 2.实现自动化控制; 3.数字显示直观、减小人为误差; 4.准确度高、分辩率强; 5.称量范围广; 6.特有功能:扣重、预扣重、归零、累计、警示等; 7.维护简单; 8.体积小; 9.安装、校正简单; 10.特种行业,可接打印机或电脑驱动; 11.智能化电子秤,反应快,效率高;
第七部分电子秤检查过程: 1.首先整体检查:有无磨损和损坏; 2.能否开机:开机后是否从0到9依次显示、数字是否模糊、能否归零; 3.有无背光; 4.用砝码测试能否称重; 5.充电器是否完好,能否使用; 6.配件是否齐全;
第八部分传感器类型: 1.电阻式:价格适中、精度高、使用广泛; 2.电容式:体积小、精度低; 3.磁浮式:特高精度、造价高; 4.油压式:现市场上已淘汰; 显示器种类: 1.LCD(液晶显示):免插电、省电、附带背光; 2.LED:免插电、耗电、很亮; 3.灯管:插电、耗电、很高; K/B(按键)类型: 1.薄膜
按键:触点式; 2.机械按键:由许多单独按键组合在一起; 传感器的特性: 1.额定载荷; 2.输出灵敏度; 3.非线性; 4.滞后; 5.重复性; 6.蠕变; 7.零点输出影响; 8.额定输出温度影响; 9.零点输入; 10.输入阻抗; 11.输出阻抗; 12.绝缘阻抗; 13.容许激励电压;(5-18V)
第九部分传感器损坏后现象: 1.称量不准; 2.显示不归零; 3.显示的数字乱跳判断传感器的+E、-E、+S、-S 1.先用电阻档测4条线两两这间的电阻值,共有6组。
如为400-450欧则为+E、-E;如果为350欧,则为+S、-S;为290欧,则为R桥臂; 2.在+E、-E端接上+_5V电压,传感器正确施加一个压力,如输出+_S增大,则红表笔为+S,反之-S;
第十部分高精度计数秤特点: 1.Kg/Ib单位转换功能; 2.零点显示范围、调整功能(GLH系列没有) 3.取样速度调节功能; 4.有10组单重记忆功能; 5.可同时进行重量、数量、累计功能(GLH只有数量累计) 6.可设定重量、数量上限警示功能; 7.自动零点追踪、温度线性校正; 8.扣重及预扣重功能; 9.待机功能;
10.有零点显示范围和零点跟踪范围; 11.有电池电压管制限制功能;。
