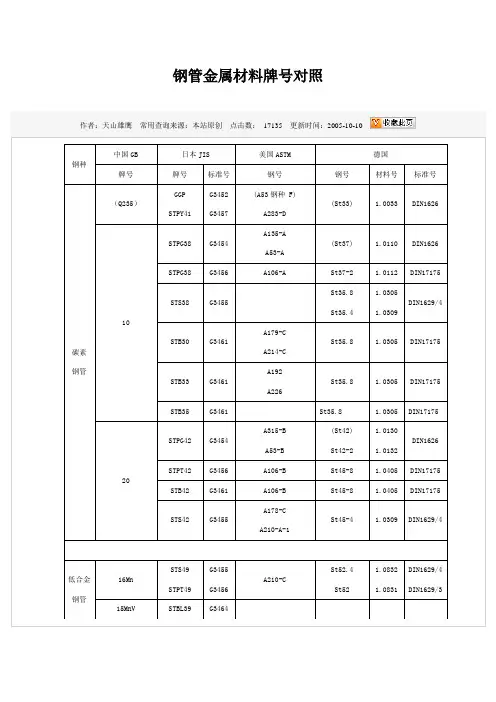

各种钢管牌号及化学成分

不锈钢牌号及化学成分

301不锈钢：301不锈钢牌号1Cr17Ni7 。化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：16.0～18.0 ，Ni ：6.0-8.0，S ：≤0.03 ，P ：≤0.045

304不锈钢：304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035

304L不锈钢：304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10），化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035

302不锈钢:302不锈钢牌号：1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045

303不锈钢:303不锈钢牌号：Y1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.03 ，P ：≤0.20，Mo≤6.0

316不锈钢：316L不锈钢牌号：00Cr17Ni14Mo2。化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0

310不锈钢:化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045

310S不锈钢：310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2。化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045

317L不锈钢：317L不锈钢牌号:0Cr19Ni13Mo3 。化学成分%：C≤ 0.02N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1

309S不锈钢:309S不锈钢牌号0Cr23Ni13 .化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045

314不锈钢：314不锈钢牌号1Cr25ni20Si2。化学成分% ：C≤0.07，Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni：3.00-5.00，Cr：15.5-17.5，Cu：3.00-5.00，Nb：0.15-0.45 。

321不锈钢:321不锈钢牌号：1Cr18Ni9Ti.化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5

840不锈钢：840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强.化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18～23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31

630不锈钢：630不锈钢牌号0Cr17Ni4Cu4Nb/05Cr17Ni4Cu4Nb 。化学成分% ：C≤0.07，Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni3.00-5.00，

Cr15.5-17.5，Cu3.00-5.00，Nb0.15-0.45

631不锈钢：630不锈钢又叫17-7PH不锈钢。化学成分% ：C≤0.09，Si≤1.00，Mn≤1.00 ，P ≤0.04，S≤0.030，Ni 6.5-8.5，Cr116-18，Al 0.75-1.5

904L不锈钢：904L不锈钢牌号：00Cr20Ni25Mo4.5Cu/UNS:N08904/EN:1.4539，904L的化学成分% C≤0.03，Si≤1.00 ，Mn≤2.00，P≤0.035，S≤0.03，

Ni:23.0-25.0，Cr:18.0-20.0，Mo:3.0-4.0，Cu:1.0-2.0 由于904L碳含量是很低的（最大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量，并且添加了铜元素，因此904L不锈钢管即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内纯硫酸中，904L的使用温度可高达40℃。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有各种磷酸中，904L不锈钢管抗腐蚀性优于普通的不锈钢管。在强氧化性的硝酸中，与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L不锈钢管的使用仅限于较低的浓度1-2%。在这个浓度范围。904L不锈钢管的抗腐蚀性能好于常规不锈钢。904L不锈钢管具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L不锈钢管的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60℃时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L不锈钢管在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。

AL-904L是为腐蚀条件苛刻的环境所设计的一种含碳量很低、高合金化的奥氏体不锈钢，比316L和317L具有更好耐腐蚀性性，同时兼顾了价格与性能，高性价比极高。因添加1.5%的铜，对于像硫酸和磷酸这些还原性的酸而言，具有非常优秀的耐腐蚀性。
