jbqbfant6110气体灭火控制器使用说明

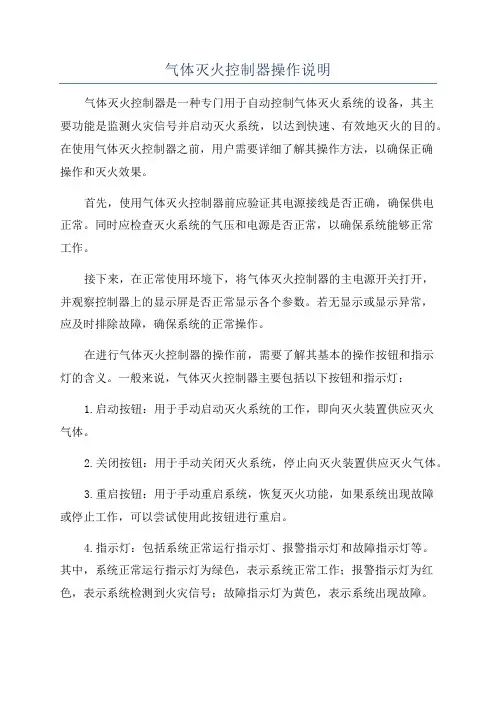

气体灭火控制器操作说明
气体灭火控制器操作说明气体灭火控制器是一种专门用于自动控制气体灭火系统的设备，其主要功能是监测火灾信号并启动灭火系统，以达到快速、有效地灭火的目的。
在使用气体灭火控制器之前，用户需要详细了解其操作方法，以确保正确操作和灭火效果。
首先，使用气体灭火控制器前应验证其电源接线是否正确，确保供电正常。
同时应检查灭火系统的气压和电源是否正常，以确保系统能够正常工作。
接下来，在正常使用环境下，将气体灭火控制器的主电源开关打开，并观察控制器上的显示屏是否正常显示各个参数。
若无显示或显示异常，应及时排除故障，确保系统的正常操作。
在进行气体灭火控制器的操作前，需要了解其基本的操作按钮和指示灯的含义。
一般来说，气体灭火控制器主要包括以下按钮和指示灯：1.启动按钮：用于手动启动灭火系统的工作，即向灭火装置供应灭火气体。
2.关闭按钮：用于手动关闭灭火系统，停止向灭火装置供应灭火气体。
3.重启按钮：用于手动重启系统，恢复灭火功能，如果系统出现故障或停止工作，可以尝试使用此按钮进行重启。
4.指示灯：包括系统正常运行指示灯、报警指示灯和故障指示灯等。
其中，系统正常运行指示灯为绿色，表示系统正常工作；报警指示灯为红色，表示系统检测到火灾信号；故障指示灯为黄色，表示系统出现故障。
在实际操作中，根据火灾情况需要进行手动或自动操作。
在手动操作时，可以通过按下启动按钮来启动灭火系统，向灭火装置供应灭火气体。
在供应灭火气体后，手动观察火势，若火势得到控制，可停止供应灭火气体，关闭灭火系统。
在自动操作时，当系统检测到火灾信号，系统会自动启动灭火系统，向灭火装置供应灭火气体。
此时，指示灯会相应地亮起，表示系统正在工作中。
在系统完成供应气体后，指示灯会熄灭，表示系统任务完成。
需要注意的是，使用气体灭火控制器时需要遵守以下安全操作规范：1.在操作前，应确保周围人员已经撤离，并向消防部门报警。
2.在操作过程中，应时刻关注火势的变化，若火势继续蔓延或无法控制，应考虑其他灭火手段。
气体灭火主机操作指南
气体灭火主机操作指南简介气体灭火系统是一种常见的灭火设备，可以有效地防止火灾蔓延和减少损失。
本操作指南旨在向用户提供有关气体灭火主机的操作信息和安全注意事项。
操作步骤1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
1.开启系统：确保气体灭火主机的电源已连接并处于开启状态。
检查系统面板上的电源指示灯是否亮起，以确认系统已启动。
2.检查压力：观察压力表上的显示，确保系统的压力处于正常范围内。
如果压力过高或过低，应及时联系专业技术人员进行调整。
2.检查压力：观察压力表上的显示，确保系统的压力处于正常范围内。
如果压力过高或过低，应及时联系专业技术人员进行调整。
2.检查压力：观察压力表上的显示，确保系统的压力处于正常范围内。
如果压力过高或过低，应及时联系专业技术人员进行调整。
2.检查压力：观察压力表上的显示，确保系统的压力处于正常范围内。
如果压力过高或过低，应及时联系专业技术人员进行调整。
气体灭火系统使用说明优选稿
气体灭火系统使用说明集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式，控制过程参见控制流程图（下图）。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。
如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。
当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。
这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。
同时控制器立即进入灭火报警状态。
（3）紧急启动/停止工作方式：用于紧急状态。
情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失。
气体灭火操作手册及安全注意事项.doc
气体灭火操作手册及安全注意事项系统的安装、调试必须严格按工程设计施工图和相应的技术文件要求进行，确认其已完全达到设计要求，并经当地公安消防部门验收合格后，方可投入使用。
本公司生产的七氟丙烷系统备有三种开启方式，即：自动控制方式、电气手动控制方式和机械应急手动控制方式。
1 自动控制方式将灭火控制盘自动/手动转换开关拨到自动位置，灭火系统进入自动控制方式。
当防护区内发生火灾时，在接收到与灭火控制盘连接的火灾探测器发来的火警信号（通知防护区内人员撤离现场）后，或接收到其它火灾报警系统发来的联动控制信号后，灭火控制盘启动声光报警信号，同时发出关闭门窗、停止空调通风设备等指令，经过延时（延时时间应确保防护区内人员全部撤离现场，但不应超过30秒）后，灭火控制盘发出灭火指令，打开电磁阀，启动相应的容器阀，释放灭火剂进行灭火。
在自动控制方式下，一般不需人工干预。
2 电气手动控制方式根据手动优先的原则，无论灭火控制盘处于自动或手动状态，只要将灭火控制盘手动禁止/允许转换开关拨到手动允许位置，均可按下灭火控制盘的紧急启动按钮或按下设置在防护区出入口的紧急启动按钮，立即启动灭火系统；在自动启动的延时状态可按下灭火控制盘紧急停止按钮或按下设置在防护区出入口的紧急停止按钮，停止系统的启动。
电气手动启动操作实施前，应首先关闭防护区内会导致系统灭火性能降低的有关设备，如门窗、空调通风、排风扇等，通知并确认防护区内人员已全部撤离。
3 机械应急手动控制方式当自动控制方式、电气手动控制方式都不能启动灭火系统时，可采用机械应急手动控制方式启动灭火系统，在火灾发生时，拉出对应驱动瓶组电磁阀上弹簧卡片，用力拍击电磁阀顶部推杆，打开电磁阀，启动相应容器阀，释放灭火剂进行灭火。
机械应急手动启动操作前，应首先关闭防护区内会导致系统灭火性能降低的有关设备，如门窗、空调通风、排风扇等，通知并确认防护区内人员已全部撤离。
系统的维护保养及注意事项为了保证灭火系统长期有效的处于正常工作状态、火灾发生时能实施有效的灭火功能，必须建立严格的管理制度，并做好检查和维护保养工作。

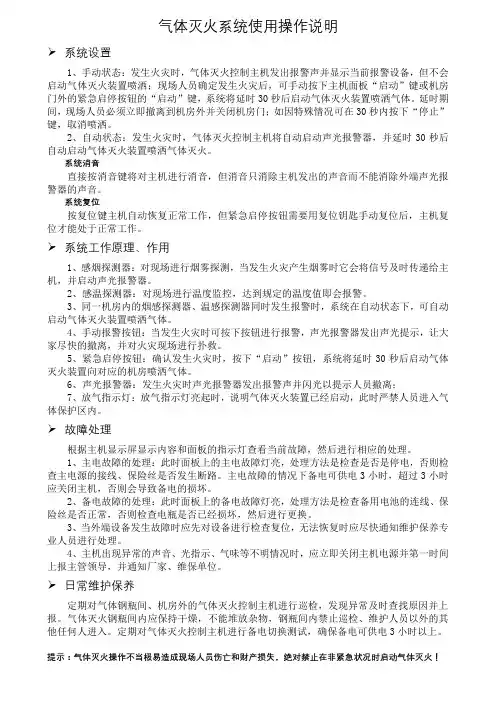

气体灭火系统使用操作说明
气体灭火系统使用操作说明➢系统设置1、手动状态：发生火灾时，气体灭火控制主机发出报警声并显示当前报警设备，但不会启动气体灭火装置喷洒；现场人员确定发生火灾后，可手动按下主机面板“启动”键或机房门外的紧急启停按钮的“启动”键，系统将延时30秒后启动气体灭火装置喷洒气体。
延时期间，现场人员必须立即撤离到机房外并关闭机房门；如因特殊情况可在30秒内按下“停止”键，取消喷洒。
2、自动状态：发生火灾时，气体灭火控制主机将自动启动声光报警器，并延时30秒后自动启动气体灭火装置喷洒气体灭火。
系统消音直接按消音键将对主机进行消音，但消音只消除主机发出的声音而不能消除外端声光报警器的声音。
系统复位按复位键主机自动恢复正常工作，但紧急启停按钮需要用复位钥匙手动复位后，主机复位才能处于正常工作。
➢系统工作原理、作用1、感烟探测器：对现场进行烟雾探测，当发生火灾产生烟雾时它会将信号及时传递给主机，并启动声光报警器。
2、感温探测器：对现场进行温度监控，达到规定的温度值即会报警。
3、同一机房内的烟感探测器、温感探测器同时发生报警时，系统在自动状态下，可自动启动气体灭火装置喷洒气体。
4、手动报警按钮：当发生火灾时可按下按钮进行报警，声光报警器发出声光提示，让大家尽快的撤离，并对火灾现场进行扑救。
5、紧急启停按钮：确认发生火灾时，按下“启动”按钮，系统将延时30秒后启动气体灭火装置向对应的机房喷洒气体。
6、声光报警器：发生火灾时声光报警器发出报警声并闪光以提示人员撤离；7、放气指示灯：放气指示灯亮起时，说明气体灭火装置已经启动，此时严禁人员进入气体保护区内。
➢故障处理根据主机显示屏显示内容和面板的指示灯查看当前故障，然后进行相应的处理。
1、主电故障的处理：此时面板上的主电故障灯亮，处理方法是检查是否是停电，否则检查主电源的接线、保险丝是否发生断路。
主电故障的情况下备电可供电3小时，超过3小时应关闭主机，否则会导致备电的损坏。
2、备电故障的处理：此时面板上的备电故障灯亮，处理方法是检查备用电池的连线、保险丝是否正常，否则检查电瓶是否已经损坏，然后进行更换。
气体灭火控制盘操作
气体灭火控制系统操作说明本系统共有二个防护区（信息机房、UPS间），信息机房内设置3台无管网气体灭火柜，柜内设有气体灭火储存瓶组，防护区内设置有3只感烟火灾探测器，3只温感探测器，UPS间设置1个烟感探测器，1个温感探测器，防护区门口设置有声光报警器、手自动转换开关、气体喷洒指示。
本系统共有三种启动方式：自动、手动、机械应急启动三种。
自动启动方式：适合在现场无人职守的情况下使用，将防护区外的手自动转换开关打到自动位置，当防护区内的烟感探测器探测到火情时，火灾报警主机会发出火警报警声响，当又有一只温感探测器探测器到火情时，此时气体灭火控制盘会到计时30秒，并且防护区门口的声光报警器会发出报警声，30秒后灭火控制柜内瓶组的电磁阀会自动打开，释放灭火药剂。
压力开关动作，此时防护区门口的放气喷洒指示灯会点亮，提示防护区内正在灭火不能进入。
手动启动方式：适合在现场有人职守的情况下手动启动，通过防护区门口的手动自动转换开关启动灭火系统，气体灭火控制盘延时30秒启动灭火程序，灭火程序启动后，防护区内的所有人员应立即撤离，并关闭所有外开的门窗，因为灭火剂需要达到一定的灭火浓度才能灭火，因此一定要关闭所有门窗，防止灭火剂外泄。
手动方式启动也可通过气体灭火控制盘上1区的“启动“按键来启动灭火程序，“停止”按键停止30秒的延时。
机械应急启动：通过灭火控制柜内的瓶组的电磁阀应急启动按钮来直接启动灭火剂瓶组，此时灭火剂会立即释放出来，没有任何延时，此种启动方式通常在自动、手动均失灵的情况下现场直接启动。
平时千万别操作。
紧急停止按钮的使用，当灭火程序在30秒延时的时间内，现场人员发现防护区内无火情，属于误启动，可通过立即按下防护区门口的转换开关上的“停止”按钮来关闭灭火延时程序，但注意一点的是当30秒延时过去后，再按下“停止”按钮就没有作用了。
火警的处理：当火灾报警主机报出火警后，在液晶显示屏上会显示出报警探测器的编号，此时按下主机面板上的消音健，主机会停止报警声响，通过报警信息查出对应的探测器的安装位置，确认有无火情，如没有属于误抱引起的，可按下面板上的复位健，则报警信息消除，重新检测。
JB-QB-QM200气体灭火控制器基本操作(A4)
JB-QB-QM200型气体灭火控制器基本操作1、开机状态：系统有电源输入（交流或备用电池）后，电源指示灯被点亮，系统自检运行。
系统设置了键盘锁以防止误操作；开启键盘锁时先按“键盘操作”键再按“调分”键则键盘开启，键盘操作灯被点亮。
关闭键盘时按“键盘操作”键，键盘操作灯熄灭。
1）调时：可按“调时”键和“调分”键完成时间调整。
2）复位：当键盘处于操作状态时，按下“恢复”键，系统将消除所有报警，并初始化全部输出。
3）系统发生故障时，控制器上相应的故障指示灯亮。
说明：在键盘锁关闭时，“手动放气”键、“消声”键、“电压测试”键仍然有效。
按控制器上的“自/手”键切换手自动状态时，电容器室门口的手动/自动切换开关必须先打到相应位置，控制器上的“自/手”键操作才有效。
2、发生火警报警时的操作处理当有火警声和火警指示灯亮时，应立刻检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
若为误报警，应采取如下措施：1）检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；2）先按“键盘操作”键再按“调分”键，再按“恢复”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其隔离，并尽快通知安装单位或厂家进行维修。
若发生火警，需要启动气体灭火设备时，可按控制器上的“手动放气”键，此时系统将延时启动电磁阀，并发出各种声、光报警。
注：当系统处于放气倒计时状态时，“暂停”键不受键盘锁的封闭，“暂停”键有效，此时按“暂停”键系统立即停止倒计时。
3、一般故障的排除方法1）火警发生时电磁阀及各种联动装置启动系统产生轻微嗡嗡声时，可能是系统工作正常因为有大电流输出系统内部散热风扇启动当输出电流减小时风扇将自动关闭2）手动放气按钮无效时，检查系统是否处于暂停状态3）系统内部工作电源正常但无法进行外部输出时检查主板的保险丝F10是否融断4) 系统无交流输入时连接电池后不启动时检查备电开关是否打开5）有交流输入时系统报主电故障时可能交流输入电压超出175V5AC-280V5VAC的范围，此时系统电源模块将进入保护状态请确认交流输入电压6）系统报警延时较长时系统可能处于强干扰环境应检查确认系统接地是否良好。
气体灭火装置使用说明书
HFC-27ea柜式七氟丙烷自动灭火装置启动方式有三种，即自动启动、手动启动、机械应急启动。我们建议：一般情况下，系统启动方式应置于手动启动方式下。当防护区和消防控制中心内无人时，系统的启动方式应置于自动启动方式下。
1、自动启动：从火灾探测报警、关闭联动设备以及释放灭火剂均由系统自己完成，不需要人员介入的操作与控制方式。
我公司的HFC-27ea柜式七氟丙烷自动灭火装置的自动启动方式遵从以下程序：
将灭火报警控制器控制方式置于“自动”位置时，整个灭火系统处于自动控制状态，当防护区发生火情时，由火灾探测器探测并向灭火控制器发出信号，灭火控制器控制声光报警盒，发出撤离报警信号，并控制联动设备（风机、空调等）。经延时（0～30s），发出灭火指令，打开气动启动瓶组，释放启动气体，打开灭火剂容器阀，释放灭火剂实施灭火。
装置调试前应对所有安装的装置、部件及安装质量进行检查。装置及其部件主要检查其规格型号、数量及外观。安装质量主要根据设计资料、施工记录、试验报告和现场情况来检查部件的布置、连接的正确性和可靠性。
调试时应采取可靠的安全措施，确保人员安全和灭火剂的误喷放。
四、使用与维护
正确的使用、维护、保养HFC-27ea柜式七氟丙烷自动灭火装置，是使其发挥正常作用的关键，没有平时的精心维护和发生火灾时的正确使用，任何一种灭火系统都不能发挥良好的作用。因此，使用HFC-27ea柜式七氟丙烷自动灭火装置的人员应经过培训，掌握HFC-27ea柜式七氟丙烷自动灭火装置的工作原理、操作程序和定期检查的内容、方法。维护保养该系统的人员应由经过专门的培训、具有一定技能的专业人员承担。
气体灭火装置使用说明书
一、用途：
无管网灭火装置适用于保护空间较小或相距较远不便安装组合分配式管网系统的场合，不需设置储瓶间，直接将灭火装置安装于保护区内，占地面积小。因无管路连接，所以可视被保护对象的位置、灭火剂喷洒时的浓度分布等情况安装，具有轻便灵活、针对性强等特点。
JBQB火灾报警控制器使用说明书
目录一、概述 (1)二、操作说明 (2)三、外形及安装尺寸 (15)四、接线图 (18)五、主要技术参数 (21)六、注意事项 (25)七、附录A（房号、层号设置说明） (27)八、附录B(设备类型对照表) (30)警告：在交流供电输入可能长时间超过AC 270V的地区，必须通过交流稳压设备后接入AC 220V，否则将可能对系统造成损害。
稳压设备的功率需超过300W。
一、概述JB-QB-9700 是新一代二总线分布智能火灾自动报警控制器，最小配置为一块接口板，2回路，198个报警地址点，198个监控地址点，最大扩展配置为15块接口板，30回路，2970个报警地址点，2970个监控地址点，具有极好的兼容性、适应性。
JB-QB-9700火灾自动报警控制系统功能强大、稳定可靠，适应不同用户的需要，具有以下特点：●智能探测器和模块内置微处理器，具有数字滤波和自动补偿功能，采集数据真实可靠，JB-QB-9700控制器采用模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，减少误报，提高了可靠性。
●探测器具有灵敏度设置功能，可根据具体环境及重要性对报警灵敏度进行调节。
●探测总线与控制总线共用二总线，智能探测器和智能模块可直接挂在上面，极大的简化了系统布线、工程安装和线路维护。
系统具有总线故障报警和故障屏蔽功能。
●系统采用交流、直流主备电供电系统，掉电时主备电自动切换，保证系统连续运行。
●JB-QB-9700控制器采用多片Philip高性能微处理器控制探测总线和外围设备，各微处理器之间通过I2C总线通讯，数据传输快速、可靠，多CPU方式使系统容错性能大大提高。
●JB-QB-9700探测总线由接口板控制，与JB-QB-9700主控制器分离，每块接口板可带396个地址点，可根据用户要求扩展，最多可达15块。
这样，无论是数百点的小工程，还是上千点的大工程，本系统都能满足要求。
本手册主要讲述系统的用户界面、键盘操作、功能设置，以图文相结合的方式描述，以便用户快速掌握使用方法。
气体灭火盘操作说明
气体灭火盘操作说明1：正常监视工作状态在正常工作状态下，控制器的主电运行灯闪亮，手动灯常亮，各分区的运行灯闪亮，自动允许灯常亮，屏幕在无任何操作的情况下5分钟后熄灭，进入屏保状态。
2启动灭火分区启动灭火分区共有三种方式：1自动启动：控制器的灭火区启动有手动启动和自动启动两种方式，当逻辑条件满足且自动处于允许状态时，控制器将自动启动灭火分区，启动时，控制器发出喷洒启动声，同时启动灭火分区里的声光警报器，在倒计时进行一半时启动辅助设备（防排烟风机、卷帘门），倒计时结束时喷洒动作，启动灭火钢瓶，钢瓶动作后将反馈信号传给控制器，点亮喷洒反馈指示灯，灭火工作结束。
在自动启动延时过程中，可随时按停止键手动停止。
2 手动启动：现场有火警需要手动启动灭火分区时（确保手动处于允许状态），首先应掀起分区启动按钮上的保护盖，按下启动按钮（按下时间应2秒以上），控制器进入启动工作状态。
3紧急启停按钮启动：通过安装在现场的紧急启停按钮来启动和停止灭火分区。
1 声光启停为同一个按键，按一下启动，再按一下停止。
2 喷洒反馈声无法消音，需进行复位操作。
3手动启停设备功能简介：通过控制器菜单操作来启动和停止现场设备。
操作说明：1 在主工作界面下按【功能】键，进入菜单选项，通过左右箭头键进行菜单的切换，使箭头处于“设置”位置。
2 按数字键【5】进入设置手动启停设备界面，输入回路号和地址号，按【功能F】键启动，界面按【﹟】键停止，【*】键修改输入数据。
93号地址为灭火区，输入093然后启动，效果与直接在面板上按启动键一样。
4设置手动控制状态功能简介：根据需要可以将手动启动状态设为禁止或允许。
操作说明：1 在主工作界面下按【功能】键，进入菜单选项，通过左右箭头键进行菜单的切换，使箭头处于“设置”位置。
2 按数字键【3】进入设置手动控制状态界面，输入0为禁止，输入1为允许。
输入结束后按【确定】键完成设置1 手动允许时，面板手动灯闪亮，手动禁止时，面板手动灯不亮。
气体灭火控制盘安装使用介绍及其说明
可将控制盘的回答方式设定为压力开关回答或自回答方式，用于没有压力开关情况下动作上报的选择。当设定为压力开关回答方式时，控制盘只有收到压力开关的动作信号后，点亮喷洒指示灯；当设定为自回答方式时，只要控制盘启动输出，就立即点亮喷洒指示灯。设置方法如下：将区域控制板插针X1用短路块短接，则设置为压力开关回答方式；取下短路块则设置为自回答方式。
停动键：自锁按键，此键被按下时，将中止已发出的延时启动命令，使控制盘恢复到正常工作状态。
工作指示灯：绿色，当将DC24V电源接入控制盘并打开电源开关时,此指示灯点亮。
延时指示灯：红色，当控制器检测到火警并发出启动气体设备命令，或现场的紧急启动按钮被按下时，控制盘进入延时启动状态，此指示灯点亮。
启动指示灯：红色，当启动控制命令（包括立即启动、延时启动）发出后，此指示灯点亮（输出继电器动作后，此指示灯保持）。
（2）L3、G、L1、K1、K2、YK1、YK2采用截面积≥1.0mm2RV线。
（3）R、GND采用截面积≥1.5mm2RV线。
（4）电源线D1、D2及DC1+、DC1-采用截面积≥2.5mm2RV线。
5.5.
每一防火分区的灭火设备、压力开关（均接GST-LD-8329气体灭火终端模块）分别以多线制两线方式接入控制盘的对应端子上，各分区间不可混接。
K2、K1：接火灾声光警报器；
DC2-、DC2+：留用；
YK2、YK1：接终端模块；
L3、G、L1：接现场GST-LD-8318A紧急启动/停动按钮端子。
注意：
若多个GST-LD-8317A喷洒指示灯采用串联接入时，需将最远端的GST-LD-8317A喷洒指示灯的终端电阻接上。
5.4.
（1）信号二总线Z1、Z2采用截面积≥1.0mm2的双绞阻燃绝缘线。
七氟丙烷灭火系统安全操作规程最新
七氟丙烷气体灭火系统安全操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统灭火原理为抑制作用，灭火药剂遇高温自行分解，并和空气中氧气发生化学反应，使空气中游离氧数量降低，阻止燃烧链，使燃烧不能继续。
二、七氟丙烷灭火系统操作规程1、系统开启方法为自动控制、手动控制和机械应急手动控制三种。
通常情况下使用手动控制，在保护区无人情况下能够转换为自动控制，当手动控制和自动控制不能实施时，应采取机械应急手动控制（提议不采取）。
2、自动控制：按下灭火控制器上“自动”键，灭火系统处于自动控制状态。
当保护区域发生火情时，温感和烟感给报警控制器发出报警信号，灭火控制器接收到信号后，发出声、光报警信号，并发出联动指令，经过30秒，发出灭火指令，打开和保护区域内对应电磁阀释放开启气体，开启气体经过开启管路打开容器阀释放灭火剂，实施灭火。
3、手动控制：按下灭火控制器上“手动”键，灭火系统处于手动控制状态。
当保护区域内发生火情时，可按下控制器上开启按钮即可按要求程序开启灭火系统释放灭火剂，实施灭火（在自动状态时，若发生误报等现象时也可手动按下控制器上停止及复位键将报警关闭）。
4、机械应急手动控制：当保护区发生火情时，灭火控制器不能发出灭火指令时，应立即通知全部些人员撤离现场，拔出和保护区域对应电磁阀上安全卡套，压下圆头把手打开电磁阀，释放开启气体，即可实施灭火。
（因储气罐压力较高，手动操作危险性很大，通常不提议手动操作）。
5、当控制器发生误报、或在延时时间内发觉异常情况下不需要开启灭火系统进行灭火时，可按下手动控制器上停止按钮或紧急控制盒内紧急停止按钮，即可停止灭火指令发出。
6、本系统灭火使用后，应立即通知维保人员对下列部件进行复位，方可继续使用：1）控制盘复位（详见说明书）2）电磁阀更换新膜片，恢复原工作状态。
3）开启钢瓶重新充装开启气体。
4）将被释放过选择阀复位。
5）检验单向阀是否复位。
6）容器阀恢复原工作状态。
7）重新充装灭火剂。
气体灭火主机操作说明
气体灭火主机操作说明
1、自动状态：当现场发生火灾时，系统在自动状态主机通过现场烟感探测器和温感探测器接收到的火警信号启动声光报警，通知现场人员撤离，延时30秒后自动启动气体灭火装置喷洒。
2、手动状态：发生火灾时，现场人员→把现场启停按钮打到手动状态→按现场启停按钮“启动”键（也可以按主机面板“启动”键）→声光启动（自动启动）→主机延时30秒→喷洒装置启动→放气指示灯亮（现场已喷洒）。
3、消音：直接按消音键进行主机消音。
4、气体系统复位：按“复用1”直到液晶屏显示“NU”时，按确定，此时系统自动复位停止现场所有设备。
5、主机复位：按“复位”键，密码“↑↓↑↓”进行主机复位。
七氟丙烷灭火系统安全操作规程(新编版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改七氟丙烷灭火系统安全操作规程(新编版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.七氟丙烷灭火系统安全操作规程(新编版)一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，阻止燃烧链，使燃烧不能继续。
二、七氟丙烷灭火系统操作规程1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下使用手动控制，在保护区无人的情况下可以转换为自动控制，当手动控制和自动控制不能执行时，应采用机械应急手动控制（建议不采用）。
2、自动控制：按下灭火控制器上的“自动”键，灭火系统处于自动控制状态。
当保护区域发生火情时，温感和烟感给报警控制器发出报警信号，灭火控制器接收到信号后，发出声、光报警信号，并发出联动指令，经过30秒，发出灭火指令，打开与保护区域内相应的电磁阀释放启动气体，启动气体通过启动管路打开容器阀释放灭火剂，实施灭火。
3、手动控制：按下灭火控制器上“手动”键，灭火系统处于手动控制状态。
当保护区域内发生火情时，可按下控制器上启动按钮即可按规定的程序启动灭火系统释放灭火剂，实施灭火（在自动状态时，若发生误报等现象时也可手动按下控制器上的停止及复位键将报警关闭）。
4、机械应急手动控制：当保护区发生火情时，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可实施灭火。
气体灭火控制器操作指南
气体主机操作指南气体主机工作模式气体主机工作模式分为‘手动’、‘自动’两种模式。
保护区无人值守时，气体主机应处于‘自动’模式；保护区有人值守或保护区内有人时，应将气体主机改成‘手动’模式。
气体主机工作模式切换直接在气体主机控制面板上按‘自动’按键进行切换操作（提示“输入密码”时，先按“返回”，“菜单”，输入密码“1 2 3”后，再按返回），根据指示选择需要的切换的分区，主机的工作模式可见指示灯指示。
气体主机故障操作气体主机报设备故障，气体主机会发出‘滴、滴、滴。
’响声，可在气体主机面板按‘消音’键消除报故障声音，并联系设备安装或维保单位处理。
气体主机火警操作气体主机报火警，气体主机会发出火灾警报响声，按‘气体主机火警操作流程’处理。
1、气体主机任一烟感（温感）报警后，气体主机火警指示灯亮，并且伴随报警声，自动状态时气体保护区内的警铃、声光报警器响起，在第一次火灾报警未消除状态下，当另一个温感（烟感）再次报警，气体主机如果在‘自动模式’下，气体主机将进入30秒喷洒倒计时，如未人工进行停止操作，30秒倒计时后，气体将自动喷洒，进行全覆盖灭火。
2、气体主机如果在‘手动模式’下，气体主机不自动喷洒，仅在门外按下‘气体启动按钮’或主机控制面板上按下‘启动’按钮后，30秒倒计时后，气体启动喷洒。
备注：1、气体保护区内或附近进行施工时，应将气体主机切换成‘手动’模式，并通知维保单位，未经维保单位同意，任何人或单位不得拆、装、调整保护区内、外气体灭火系统设备，否则会产生严重后果，并追究由此产生一切责任。
2、气体主机进入30秒喷洒倒计时内，保护区内人员应撤离，在‘气体启动按钮’或主机控制面板上按下‘停止’按钮，倒计时内气体主机将停止喷洒灭火。
3、气体主机用户操作密码：1 2 3。
七氟丙烷气体灭火系统管理操作指南
七氟丙烷气体灭火系统管理操作指南二.报警控制系统部分1.自动状态:当灭火控制器接收到来自现场火灾探测器的灭火指令后,其将自动进入内部程序拟定好的动作状态,进入延时并依次启动警铃、声光、灭火装置等,释放灭火剂进行灭火.2.手动状态:当确认防护区发生火灾并要实施灭火时,可在对应防护区门口和报警控制器两个地方操作进行灭火(1)在对应的防护区门口按下对应的紧急启动按钮,报警控制器将自动进入延时并依次启动警铃、声光、灭火装置等,释放灭火剂进行灭火.(2)在报警控制器上按下对应的紧急启动按钮, ,报警控制器将自动启动警铃、声光、灭火装置等,释放灭火剂实施灭火.3.报警控制器的日常维护、注意事项、复位、查询等操作请参照火灾报警控制器的使用说明书.三.七氟丙烷灭火设备部分1.灭火系统应设有自动，手动和机械应急操作三种启动方式，防护区内应有自动和手动两种启动方式。
2.在自动状态下，当与合火警信号到达火灾报警控制器时，控制器将启动声光报警并进入30S延时喷射环节，延时结束后，控制器将驱动启动瓶电磁机构执行喷气灭火动作。
此时防护区放气指示灯亮，火灾报警控制器接受气体灭火喷放动作反馈信号。
3.在手动状态下，按动现场紧急启动按钮后，控制器将启动声光报警并进入30S延时喷射环节，延时结束后，控制器将驱动启动瓶电磁机构执行喷气灭火动作。
此时防护区放气指示灯亮，火灾报警控制器接受气体灭火喷放反馈信号。
在延时喷射环节过程中，按动紧急停止按钮，火灾报警控制器将立即终止灭火程序，停止声光报警和延时喷射环节，系统重新进入待机状态。
4.若自动、手动操作失灵或火情紧急，应及时到灭火系统设备间，按相应防护区标示，拔下启动瓶电磁阀保险销，压下机械手柄，即可执行灭火程序。
5.设备储存常温应保持在0—30℃左右,每天由相关人员对整个系统进行日常检查（压力情况及管路线路连接情况），以确认系统的工作状态。
设备管理人员应定期对系统进行维护。
系统使用后应及时委托生产厂家或相关工程单位定期维护。
气体灭火系统简易操作步骤
气体灭火系统简易操作步骤一、单区域报警（烟感或温感报警）：气体灭火控制盘显示“一次火警”，对应保护区防火阀关闭，警铃响。
单区域报警后值班员应按如下操作：带好气体灭火控制盘钥匙及对应保护区房间钥匙，到现场，将手自动转换开关放置“手动”，打开保护区门，进入保护区查看是否有有火情。
1：如保护区内无任何火情：探头误报火警，在气体灭火控制盘上按“停止”键，将警铃的报警声关闭，按“消音”键，将控制盘蜂鸣器消音。
再对控制盘进行复位：按“复位”键（此时屏幕显示输入密码），输入密码“0000”，再按“回车”键。
如控制盘复位后显示正常：将手自动转换开关放回“自动”，到消防控制室对气体灭火EST-3主机进行复位，复位完毕，再到现场按住防火阀复位按钮不放（约一分钟），对防火阀进行复位。
如控制盘复位后仍然再次误报：则在气体灭火控制盘上按“停止”键，将警铃的报警声关闭，按“消音”键，将控制盘蜂鸣器消音，将手自动转换开关仍旧放在“手动”，汇报调度，取得令号，等待检修人员前来。
如在等待施工人员前来维修前，发生双区域报警，此时主机显示“二次火警”。
并开始30秒倒计时。
对应保护区防火阀关闭，警铃响，高频震荡器响，疏散闪灯亮。
如此时发现保护区内没有火情（烟/温感同时误报），应立即按住“紧急停止”按钮不放，待控制盘上30秒倒计时消失，方可放开“紧急停止”按钮。
在气体灭火控制盘上按“停止”键，将警铃的报警声关闭，按“消音”键，将控制盘蜂鸣器消音。
再对控制盘进行复位：按“复位”键（此时屏幕显示输入密码），输入密码“0000”，再按“回车”键。
（1）、如控制盘复位后显示正常：将手自动转换开关放回“自动”，到消防控制室对气体灭火EST-3主机进行复位，复位完毕，再到现场按住防火阀复位按钮不放（约一分钟），对防火阀进行复位。
（2）、如控制盘复位后仍然再次误报：则在气体灭火控制盘上按“停止”键，将警铃的报警声关闭，按“消音”键，将控制盘蜂鸣器消音，将手自动转换开关仍旧放在“手动”，汇报调度，取得令号，等待检修人员前来。
JBF型气体灭火控制器火灾报警控制器联动型使用说明书(修订)V
气体灭火控制器火灾报警控制器(联动型）JB-QB-JBF5014使用说明书北大青鸟环宇消防设备股份有限公司目录1.产品特点 (3)2.技术特性 (4)3.外形尺寸 (4)4.系统组成 (5)5.兼容设备目录 (5)第二章安装 (6)1.开箱检查................... (6)2.安装 (6)3.接线说明 (7)第三章界面显示 (9)第四章报警显示 (12)1.正常状态 (12)2.火警状态 (12)3.启动状态 (13)4.反馈状态 (13)5.故障状态 (14)6.屏蔽状态 (14)第五章操作 (15)1.回路部件登记/查询 (15)2.设置手自动控制状态 (17)3.设置灭火自动方式 (18)4.设备手动启动/停止 (19)5.设置运行模式 (20)6.现场部件设置/查询 (21)7.灭火区设置/查询 (22)8.多线检测设置/查询 (23)9.联动编程设置/查询 (24)10.汉字注释信息设置/查询 (25)11.组网设置/查询 (26)12.部件屏蔽/解除 (27)13.设置时间 (28)14.控制器自检 (28)15.开关打印机 (29)16.打印历史记录 (29)17.浏览回路状态信号 (30)18.多线联动区启动/停止 (31)19.气体灭火区启动/停止 (32)20.打印机操作 (33)第六章故障分析与排除 (34)第七章保养维修 (34)第八章附录 (35)附录联动编程语句语法规则 (35)第一章系统概述JB-QB-JBF5014型气体灭火控制器/火灾报警控制器（联动型）是青鸟公司推出的新一代集气体灭火功能和火灾报警功能于一体的控制器，可配接青鸟公司所有现场产品，应用于中小型场所，计算机室、图书馆等需要进行气体灭火控制的场所。
1.产品特点：➢采用两总线无极性设计，使得系统布线极其简单，布线路径及方式任意，且不分先后顺序，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。
气体灭火系统使用说明
气体灭火系统使用阐明本系统重要有自动、手动和紧急启动/停止三种控制方式,控制过程参见控制流程图（下图）。
(1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处在自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号,告知有异常状况发生,而不启动灭火装置释放灭火剂。
如确需启动灭火装置灭火时，可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂，实行灭火。
当两种探测器同步发出火灾信号时，控制器发出火灾声、光信号,告知有火灾发生，有关人员应撤离现场，并发出联动指令,关闭风机、防火阀等联动设备,通过30秒延时后,即发出灭火指令,打开电磁阀，启动气体打开容器阀,释放灭火剂，实行灭火；如在报警过程中发现不需要启动灭火装置,可按下保护区外旳或控制操作面板上旳“紧急停止按扭”，即可终结控制灭火指令旳发生,不启动灭火装置,释放灭火剂，实行灭火。
ﻫ (2）手动控制方式:将控制器上旳控制方式选择锁置于“手动”位置时,灭火控制器处在手动控制状态。
这时,当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置,需经人员观测，确认火灾已发生时，可按下保护区外或控制器操作面板上旳“紧急启动按钮”，即可启动灭火装置,释放灭火剂,实行灭火。
但报警信号仍存在。
无论装置处在自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂,实行灭火。
同步控制器立即进入灭火报警状态。
（３)紧急启动/停止工作方式:用于紧急状态。
状况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即告知现场合有人员撤离现场，在拟定所有人员撤离现场后,方可按下紧急启停按钮旳“启动”按键，系统通过30秒延时后,即发出灭火指令实行灭火操作；状况二，当气体灭火控制器发出声光报警信号时并正处在延时阶段时,如发现为无报火警时可立即按下紧急启动/停止按钮旳“停止”按键,系统将停止实行灭火操作避免不必要旳损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．概述JB-QB-FANT6110气体灭火控制器是我公司依据GB16806-2006《消防联动控制系统》开发的产品，是用于监测某些不宜用水灭火的区域中的火警信号，在发生火灾时控制放气钢瓶进行气体灭火的监控设备。
可以挂接我公司生产的探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备，具有火灾监测、启动和指示气体灭火、发出声光报警信号等功能，也可以连接我公司生产的火灾报警控制器，接收火灾报警控制器发出的火警信号而启动气体灭火，并将气体灭火控制器及其外接设备的工作状态发送给火灾报警控制器。
二．功能特征l可以控制1～4个气体灭火分区l具有延时启动功能，延时时间在0～30秒之间可调l具有手动、自动两种启动方式。
自动状态下可以根据分区的报警信号自动启动喷洒延时，手动状态下需要人工确认报警信号后再手动启动喷洒延时，自动状态下也可以手动启动。
l与火灾报警控制器的通讯采用RS485串行通讯方式l控制和监测放气钢瓶采用多线连接方式（3根线），对接线具有断线和短路检测功能l每个分区输出24V电源和一对二总线，挂接探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备三．技术指标1．结构参数外形尺寸：高520mm×宽390mm×厚130mm； 重 量：15kg；安装方式：壁挂式； 安装尺寸：270mm。
2．环境条件工作温度：0～45℃； 相对湿度：≤95%RH，不凝露。
3．电气参数主电电源：AC 220V/50HZ； 备用电源：2节12V 7Ah电池；监视功率：<10W； 备电工作时间：>24小时输出及控制电压：DC 24V； 分区输出电流：最大2.5A4．分区配置参数电磁阀：1个，工作电压为DC24V，最大电流为2A，对应电磁阀线圈阻抗应大于12欧；压力开关：1个；分区总线最大点数：55个，地址范围0～58（中间有几个地址号未使用）。
包含如下前端产品：紧急启停按钮：最多9个，地址0～8号；放气指示灯：最多5个，地址10～14号；声光警报器：最多5个，地址15～19号；手自动转换开关：最多9个，地址20～28号；输入输出模块：最多9个，地址30～38号；烟感：最多9个，地址40～48号；温感：最多9个，地址50～58号。
分区24V端子输出电流：最大为1A。
5．执行标准： GA61-2002，GB16806-2006。
四．结构与接线说明1．外形结构尺寸示意图：2．接线端子说明气体灭火控制器的接线端子在其机箱内部的主板电路板上端，打开机箱上盖可以进行接线。
接线端子的定义如下：P9端子上的A，B：485通讯线，接火灾报警控制器的通讯线A，B；分区接线端子为P4、P5、P6、P7，分别为1区、2区、3区、4区的接线端子。
每个分区的接线端子有7位，分别定义如下：24V，GND：输出24V为声光警报器、放气指示灯、输入输出模块供电，最大输出电流为1A，这两根线短路或电流过大会自动保护，不会影响控制器运行；BUS1，BUS2：分区二总线，挂接前端产品；DC+，DC-：控制电磁阀启动放气钢瓶，需要在钢瓶电磁阀正端接两只串联的二极管1N5408，用于检测线路故障。
电磁阀线圈阻抗要求大于12欧，小于500欧，如果大于500欧则需要在电磁阀线圈两端并联一个510欧/2W的电阻；YK，DC-：接压力开关，需要在压力开关上并联一个10k电阻，用于检测线路故障。
3．接线示意图：五．气体灭火控制器操作说明1．打开控制器内部电源上的主电（标识为电源）开关和备电（标识为电池）开关，即可开启控制器。
2．控制器开启后，需要按菜单键进入主菜单，按1键，或按上下键移动光标箭头到菜单1项再按确定键进入系统登录菜单，然后可以选择操作员或管理员进入登录界面，输入操作员密码为6个1，管理员密码为6个2，再按确定键即可登录。
系统未登录时可以查看工作记录和进行消音操作，但无法操作控制器上的自检、启动、复位、手自动转换等按键，也无法查看修改系统配置和进行参数设定，但是如果有现场设备紧急启动或发生火警导致启动时，控制器上的分区按键和复位按键可以使用。
管理员可以修改系统配置、延时时间、报警设定，操作员无这些权限。
3．控制器无按键操作1分钟后，自动进入键盘锁定状态，此时所有按键无响应，只能按两次退出键后才能解除锁定，或者发生故障、报警、启动信息后控制器会自动解除锁定。
4．登录后按手动/自动按键可以改变控制器的手自动状态，如果某个分区未配置手自动开关，则该分区的手自动状态与控制器的手自动状态一致。
5．分区的手自动状态和故障状态在分区按键面板上有指示灯显示，如果有故障则可以进入系统配置菜单项检查分区状态。
登录后进入菜单2，显示4个分区配置的点数和实际点数，按1～4键进入显示该分区配置和状态，包括总线状态，0～59号前端产品状态，DC+,DC-接线状态，YK,DC-接线状态，N为正常，X为故障，反显A为报警，反显S为启动，紧急启停按钮的T为停止按钮按下，手自动开关的S为手动，Z为自动，喷洒指示灯和声光警报器的Lx表示电源线故障，模块的Lx表示输出接线故障，Ix表示输入接线故障，空白为未配置。
再按确定键进入修改该分区配置页面，显示每种类型点的配置点数和实际点数，按上、下键选择类型，再按数字键修改配置点数，按左右键翻页。
按“退出”键退出到菜单2。
6．在主菜单页面按3键显示工作记录，记录号为001～999，其中001为最新发生的工作记录，按下键显示前一条记录（记录号加1），按上键显示后一条记录（记录号减1），按右键显示前10条记录（记录号加10），按左键显示后10条记录（记录号减10）。
按“退出”键退出。
7．在主菜单页面按4键进入参数设定页面，分为时间设定、延时设定、屏保设定、报警设定项，按1～4数字键进入可以设定相应的参数。
分区延时时间范围是0～30秒。
报警设定分为联网报警、开关报警、自检报警三种，只能选择一种，并且每个分区的报警设定都一样。
联网报警是指气体灭火控制器接收到JB-QB-FANT6100型火灾报警控制器下发的火警信号后认为发生火警，自动状态下会启动喷洒延时；开关报警是指分区总线上的30号模块输入端有反馈信号时，该分区认为发生火警，自动状态下自动启动喷洒延时；开关报警是指分区总线上的某个感烟探测器和某个感温探测器同时报警时，该分区认为发生火警，自动状态下自动启动喷洒延时。
8．按分区启动按键或者现场启动后，控制器进入分区启动延时倒计时状态，此时该分区的声光和模块启动，在延时时间内可以按控制器的分区紧急停止按键或者在现场按紧急停止按钮停止启动。
延时结束后，控制器启动钢瓶电磁阀和喷洒指示灯，此时无法再停止启动，只能按复位键结束喷洒。
在有分区进入启动喷洒延时后，显示该分区的启动时间和事件，此时无法按菜单键进入菜单项，消音键和自检键也无响应，可以按上下键翻页显示其他分区的状态，按复位键复位后才可以进行菜单操作。
9．注意前端产品的地址号只能使用其分配地址号段的前段，如配置5个烟感，地址只能是40～44。
六．分区总线上挂接的前端产品说明：1.紧急启停按钮，地址号范围是0～8，在系统配置页面显示的类型为AN。
接线只有两根总线BUS1和BUS2。
包含一个紧急启动按钮和一个紧急停止按钮，共用一个地址号，巡检时停止指示灯每2秒左右闪烁一次，表示通讯正常。
紧急启动按钮按下后，启动指示灯保持点亮，直到系统复位或者自身的紧急停止按钮按下后启动指示灯才会熄灭，紧急启动按钮必须抬起后才能再次启动。
紧急停止按钮按下后，停止指示灯点亮，过20秒或系统复位后会熄灭，不再发出停止信号。
紧急停止按钮必须抬起后才能再次发出停止信号。
紧急启停按钮的信号到控制器最多有2秒的延迟。
2.喷洒指示灯，地址号范围是10～14，在系统配置页面显示的类型为P。
接线有两根总线（红色线）和两根24V电源线（黑线），总线与电源线均不分极性。
电源线短路或断线时控制器会报出电源线故障，电源线与总线短接在40秒后控制器会报故障。
某一分区启动喷洒后，气体灭火控制器立即启动该分区的所有喷洒指示灯，喷洒指示灯开始闪烁显示“放气勿入”字样。
控制器复位后，喷洒指示灯熄灭。
3.声光警报器，地址号范围是15～19，在系统配置页面显示的类型为S。
接线有两根总线和两根24V电源线，总线不分极性，电源线分极性。
电源线短路或断线时控制器会报出电源线故障，电源线与总线短接在40秒后控制器会报出故障。
声光警报器可以由分区控制面板上的声光启/停按键控制。
某一分区启动喷洒延时后，气体灭火控制器立即启动该分区的所有声光警报器。
停止启动或控制器复位后，声光警报器关闭。
4.手自动转换开关，地址号范围是20～28，在系统配置页面显示的类型为KG。
接线只有两根总线BUS1和BUS2，包含一个按键和5个状态指示灯，5个指示灯分别指示手自、延时、自动、启动、喷洒状态，其中延时指示灯还复用为巡检指示灯，在控制器不在启动延时状态时每2秒左右闪烁一次，表示通讯正常。
手自动开关上电后默认状态为手动，按下按键保持1秒左右，自动指示灯点亮，手动指示灯熄灭，变为自动状态。
再次按下按键保持1秒，变为手动状态。
如果某一分区未配置手自动转换开关，则该分区的手自动状态由气体灭火控制器面板上的手自动按键决定。
如果分区配置了手自动转换开关，则必须是该分区所有手自动转换开关的状态都是自动时，该分区才是自动状态，如果有某个手自动转换开关处于手动状态或者是故障，则该分区是手动状态。
5.输入输出模块，作为开关报警输入和控制联动设备。
地址号范围是30～38，在系统配置页面显示的类型为MK。
只使用30号模块的输入来检测报警，可用于配接其他厂家的火灾报警系统，需要将控制器设置为开关报警。
控制器未设置为开关报警时，30号模块输入也能报警，但不会导致启动。
某一分区启动喷洒延时后，气体灭火控制器立即启动该分区的所有模块的输出。
停止启动或控制器复位后，模块输出复位。
30号模块也可以使用输入模块，其输入端必须接线正确，否则控制器会报输入接线故障。
其他模块必须使用输入输出模块，但输入端未使用。
输入输出模块的输出端接线必须正确，否则控制器会报输出接线故障。
30号输入模块在输入端报警，但未导致启动时（分区不在自动状态或报警设定不是开关报警），如果输入端状态变化（变为正常或断线），或者模块报故障，报警状态不再保持，控制器会报出故障。
6.感烟探测器，地址号范围是40～48，在系统配置页面显示的类型为YG。
7.感温探测器，地址号范围是50～58，在系统配置页面显示的类型为WG。
只有当分区中有烟感和温感同时报警时才会认为发生火灾。
探测器报警后报警状态会保持，如果探测器故障，控制器不会报出故障，直到复位之后才能报出故障。
系统未设置为自检报警时，探测器也能报警，但不会导致启动。
