QCP气体灭火控制器使用说明书
气体灭火控制器操作说明
气体灭火控制器操作说明
气体灭火控制器是一种专门用于自动控制气体灭火系统的设备，其主
要功能是监测火灾信号并启动灭火系统，以达到快速、有效地灭火的目的。在使用气体灭火控制器之前，用户需要详细了解其操作方法，以确保正确
操作和灭火效果。
首先，使用气体灭火控制器前应验证其电源接线是否正确，确保供电
正常。同时应检查灭火系统的气压和电源是否正常，以确保系统能够正常
工作。
接下来，在正常使用环境下，将气体灭火控制器的主电源开关打开，
并观察控制器上的显示屏是否正常显示各个参数。若无显示或显示异常，
应及时排除故障，确保系统的正常操作。
在进行气体灭火控制器的操作前，需要了解其基本的操作按钮和指示
灯的含义。一般来说，气体灭火控制器主要包括以下按钮和指示灯：
1.启动按钮：用于手动启动灭火系统的工作，即向灭火装置供应灭火
气体。
2.关闭按钮：用于手动关闭灭火系统，停止向灭火装置供应灭火气体。
3.重启按钮：用于手动重启系统，恢复灭火功能，如果系统出现故障
或停止工作，可以尝试使用此按钮进行重启。
4.指示灯：包括系统正常运行指示灯、报警指示灯和故障指示灯等。
其中，系统正常运行指示灯为绿色，表示系统正常工作；报警指示灯为红色，表示系统检测到火灾信号；故障指示灯为黄色，表示系统出现故障。
在实际操作中，根据火灾情况需要进行手动或自动操作。在手动操作时，可以通过按下启动按钮来启动灭火系统，向灭火装置供应灭火气体。在供应灭火气体后，手动观察火势，若火势得到控制，可停止供应灭火气体，关闭灭火系统。
在自动操作时，当系统检测到火灾信号，系统会自动启动灭火系统，向灭火装置供应灭火气体。此时，指示灯会相应地亮起，表示系统正在工作中。在系统完成供应气体后，指示灯会熄灭，表示系统任务完成。
七氟丙烷灭火装置操作指导书
南京龙翔液体化工储运码头有限公司
七氟丙烷灭火装置操作指导书
前言 (1)
一、概述 (2)
二、七氟丙烷装置结构简介 (3)
2.1各主要部件性能参数及作用 (4)
三、七氟丙烷装置的工作原理 (2)
键入章标题（第3级） (3)
四、GST—QKP04/2气体灭火控制器操作说明.................................... .4
五、气体灭火装置的操作说明 (5)
提醒操作者务必注意,气体灭火设备是一种接收到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。对气体灭火设备的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；另一方面也会在一定时期造成重要场所消防能力的消弱。启动这些设备应慎之又慎！
进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：
＞进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员；
＞确认火情确实需要启动气体灭火设备；
＞确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
一、概述
七氟丙烷（HFC—227ea）是一种化学方式灭火的洁净气体灭火剂。它无色无味、不导电、不污染被保护对象。特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。该灭火剂的灭火效能高、速度快、无二次污染。
七氟丙烷气体灭火产品可分为有管网（通称系统）和无管网（通称装置）两大类型，本公司采用的是无管网类型。
1）七氟丙烷灭火装置的使用范围
a）电器火灾；
b）液体火灾和可熔固体火灾；
c）固体表面火灾；
d）灭火前能切断气源的气体火灾；
TC-QTK4气体灭火控制器使用说明书2.1(印刷版)
仅供个人参考
〖安装、使用产品前，请阅读安装使用说明书〗
TC-QTK4气体灭火控制器
安装使用说明书
（Ver2.1,2012.05）
营口天成消防设备有限公司
YINGKOU TIANCHENG FIRE PROTECTION EQUIPMENT CO.，LTD 不得用于商业用途
仅供个人参考
目录
1.概述......................................................................................................... 错误！未定义书签。
1.1简介 .................................................................................................. 错误！未定义书签。
1.2主要特点 .......................................................................................... 错误！未定义书签。
1.3技术特性 .......................................................................................... 错误！未定义书签。
2.系统构成及原理..................................................................................... 错误！未定义书签。
GST-QKP七氟丙烷控制盘使用说明
GST-QKP七氟丙烷控制盘使用说明
1.手动启动气体钢瓶方法有以下2种：
第一种：紧急情况下击碎报警区域紧急启动按钮玻璃，按下喷洒按钮，GST-QKP七氟丙烷控制盘延时30S启动气体。
第二种：将GST-QKP04面板设置锁拨至（）位，按下面板上保护区域内的（启动喷洒）键，直到液晶屏出现“按确认键延时启动”文字提示，
再按下面板（确认）键，延时30S启动气体。
2.手动停止气体方法如下：
在没有释放气体和紧急启停按钮复位的情况下复位气体灭控制器GST-QKP 或按下保护区域的（延时中止）键，能够停止气体喷洒。
3.自动启动气体方法：
将GST-QKP七氟丙烷控制盘面板设置锁拨至（）位，将气体灭火控制盘GST-QKP保护区域设置为“自动”状态，将火灾自动报警主机调在全部自动状态，火灾自动报警主机在收到一个保护区域内一个感烟探测器和感温探测器同时报火警情况下，自动启动喷洒该区域内的气体。
特别注意事项:
一期一、二批次气体灭火要启动气体钢瓶时必须将气体灭火控制盘内气体启动开关调至打开位置。非紧急情况，非专业人士，气体灭火控制盘保护区域内有人员的情况下严禁操作气体灭火系统，否则造成的一切损失自负！
JBQBLQM气体灭火控制器说明书
回路总线 2 线制，回路总线长度≤1000 米 回路总线电压 UL：+20V≤UL≤+24V 系统工作环境
安装使用前请仔细阅读本手册
SANJIANG ELECTRONICS
版本号:5051150327
JB-QBL-QM300/4 型火灾报警控制器/气体灭火控制器
一、 概述
JB-QBL-QM300/4 是新型数字量火灾报警控制器气体灭火控制器，具有 324 个报警控制点，且探测器 /模块全混编、无极性、两总线，同时具有 4 个区域放气控制板。它和现场的手/自动转换盒、紧急启/停按 钮、声光警报器、放气指示灯、失重显示盘、启动气瓶、灭火剂瓶组成完整的气体灭火控制系统。满足 GB 4717-2005《火灾报警控制器》及 GB 16806-2006《消防联动控制系统》要求。
故障音 火警音
倒计时音
放气音
反馈音
复位：操作此键，可将系统进行复位，使控制器恢复初始监控状态。在面板按键使能状态， 控制器将所有放气、火警、故障等信息全部清除，内部继电器全部释放，重新开始 运行。
数字键 0～9：依液晶提示，可实现对本机数据设置。 * ：取消 # ：确认，保存。
QM-HM3200气体灭火使用说明书
QM-HM3200 气体灭火控制器使用说明书
江苏河马
目录
1 概述 (1)
2 气体灭火控制器主机 (2)
2.1 外观及面板说明 (2)
2.1.1 外观 (2)
2.1.2 面板 (2)
2.2 功能 (4)
2.3 特点 (4)
2.4 技术指标 (5)
2.5 接线说明 (5)
2.5.1 气体灭火端子板接线说明 (5)
2.5.2联网模式的接线说明 (6)
2.5.3钢瓶电磁阀的接线说明 (7)
2.5.4压力开关的接线说明 (7)
3 系统操作说明 (7)
3.1 主界面和事件栏 (7)
3.1.1 主界面 (7)
3.1.2 事件栏 (8)
3.2 系统操作 (9)
3.3 系统菜单 (9)
3.3.1基本设置 (9)
3.3.1.1日期时间 (9)
3.3.1.2 打印机 (10)
3.3.1.3 一级密码 (10)
3.3.2 安装设置 (10)
3.3.2.1 灭火登记 (10)
3.3.2.2 通讯设置 (10)
3.3.2.3 二级密码 (10)
3.3.2.4 USB同步 (10)
3.3.3 信息查询 (11)
3.3.4 历史记录 (11)
3.3.6 启动控制 (11)
3.4 消防员按钮 (12)
4 安装与调试 (12)
4.1开箱检查 (12)
4.2内部配置及连接状况检查 (12)
4.3开机检查 (12)
4.4安装方法 (12)
4.5调试 (12)
4.6 试验 (13)
4.6.1手动启停声光警报器试验 (13)
4.6.2手动延时启动试验 (13)
4.6.3停动控制实验 (13)
4.6.4模拟压力开关反馈试验 (13)
JB-QB-FANT6110气体灭火控制器使用说明
一．概述
JB-QB-FANT6110气体灭火控制器是我公司依据GB16806-2006《消防联动控制系统》开发的产品，是用于监测某些不宜用水灭火的区域中的火警信号，在发生火灾时控制放气钢瓶进行气体灭火的监控设备。可以挂接我公司生产的探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备，具有火灾监测、启动和指示气体灭火、发出声光报警信号等功能，也可以连接我公司生产的火灾报警控制器，接收火灾报警控制器发出的火警信号而启动气体灭火，并将气体灭火控制器及其外接设备的工作状态发送给火灾报警控制器。
二．功能特征
l可以控制1～4个气体灭火分区
l具有延时启动功能，延时时间在0～30秒之间可调
l具有手动、自动两种启动方式。自动状态下可以根据分区的报警信号自动启动喷洒延时，手动状态下需要人工确认报警信号后再手动启动喷洒延时，自动状态下也可以手动启动。
l与火灾报警控制器的通讯采用RS485串行通讯方式
l控制和监测放气钢瓶采用多线连接方式（3根线），对接线具有断线和短路检测功能
l每个分区输出24V电源和一对二总线，挂接探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备
三．技术指标
1．结构参数
外形尺寸：高520mm×宽390mm×厚130mm； 重 量：15kg；
安装方式：壁挂式； 安装尺寸：270mm。
2．环境条件
工作温度：0～45℃； 相对湿度：≤95%RH，不凝露。
3．电气参数
主电电源：AC 220V/50HZ； 备用电源：2节12V 7Ah电池；
监视功率：<10W； 备电工作时间：>24小时
JB-QB-QM200气体灭火控制器基本操作(A4)
JB-QB-QM200型气体灭火控制器基本操作
1、开机状态：系统有电源输入（交流或备用电池）后，电源指示灯被点亮，系统自检运行。
系统设置了键盘锁以防止误操作；开启键盘锁时先按“键盘操作”键再按“调分”键则键盘开启，键盘操作灯被点亮。关闭键盘时按“键盘操作”键，键盘操作灯熄灭。1）调时：可按“调时”键和“调分”键完成时间调整。
2）复位：当键盘处于操作状态时，按下“恢复”键，系统将消除所有报警，并初始化全部输出。
3）系统发生故障时，控制器上相应的故障指示灯亮。
说明：
在键盘锁关闭时，“手动放气”键、“消声”键、“电压测试”键仍然有效。
按控制器上的“自/手”键切换手自动状态时，电容器室门口的手动/自动切换开关必须先打到相应位置，控制器上的“自/手”键操作才有效。
2、发生火警报警时的操作处理
当有火警声和火警指示灯亮时，应立刻检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
若为误报警，应采取如下措施：
1）检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；
2）先按“键盘操作”键再按“调分”键，再按“恢复”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其隔离，并尽快通知安装单位或厂家进行维修。
若发生火警，需要启动气体灭火设备时，可按控制器上的“手动放气”键，此时系统将延时启动电磁阀，并发出各种声、光报警。
注：当系统处于放气倒计时状态时，“暂停”键不受键盘锁的封闭，“暂停”键有效，此时按“暂停”键系统立即停止倒计时。
3、一般故障的排除方法
气体灭火控制器操作说明
方法三
• 步骤1.打开设备的黄色盖子，按下红色启动 键，显示屏显示是否进行喷洒作业。
• 步骤2.选择2按下确认键，输入密码（内部 已设置）按确定键，选择1进入30秒倒计时， 选择2按下确认键，系统立即进入气体喷洒 状态，如需停止需按下复位键+确定键。
气体灭火控制器பைடு நூலகம்作说明
方法一
• • 步骤1.击碎喷洒面板外的玻璃 步骤2.按下喷洒按钮，系统进入30秒 倒计时，系统开始喷洒直至气体喷洒完 • 步骤3.倒计时30秒内需停止此次工作， 可按下停止按钮，系统停止
方法二
• 步骤1.将钥匙插入自动/手动模式内， 将模式调为自动模式， • 步骤2.待室内感应器感应到异常时，系 统自动进入30秒倒计时，直至喷洒完毕
GST-QKP04、P02气体灭火控制器说明书
1概述
GST-QKP04气体灭火控制器（简称为GST-QKP04）是公司为适应工程设计的需要而开发的，具有气体灭火控制功能，可实现4个防火区的气体灭火控制；本产品为典型的气体灭火控制装置，可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，有联网功能，可与海湾公司的火灾报警控制器（联动型）配套使用，组成火灾报警和气体灭火控制系统，可满足大多数气体灭火系统设计需要。
GST-QKP04满足GB 16806-2006《消防联动控制系统》中有关气体灭火控制器的要求，为室内使用设备。
GST-QKP04/2气体灭火控制器是GST-QKP04的分型产品，除最多控制2个防火区的气体灭火外，其它均与GST-QKP04相同，以下描述以GST-QKP04为例。
2功能
2.1GST-QKP04能控制气体灭火设备的启动喷洒，其启动方式有以下几种：
通过火灾报警控制器（联动型）发出联动启动控制命令给GST-QKP04实现启动气体灭火；
通过按下现场的紧急启/停按钮的紧急启动按钮来启动气体灭火；
通过按下GST-QKP04本身面板上的【启动喷洒】键来启动气体灭火。
GST-QKP04可实现四个防护区的气体灭火控制，可同时启动2区的气体灭火设备；当一个系统灭火防护区很多时，可用多个GST-QKP04联网控制。
2.2收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。
2.3各区延时启动的延时时间在0～30秒连续可调；
GST-QKP01-P气体灭火控制器说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-QKP01/P
火灾报警控制器
气体灭火控制器
安装使用说明书
(Ver1.01，2011.07)
海湾安全技术有限公司
目录
1概述 (1)
2功能 (1)
3特点 (2)
4技术指标 (2)
5结构特征及配置说明 (3)
5.1外观及面板说明 (3)
5.1.1外观及面板 (3)
5.1.2指示灯 (4)
5.1.3按键 (4)
5.1.4手自动转换开关 (5)
5.1.5内部检修开关 (5)
5.2内部结构说明 (5)
5.3外接端子说明 (6)
5.4布线要求 (7)
5.5接线说明 (7)
5.5.1与火灾报警控制器（联动型）的连接 (7)
5.5.2与电磁阀的连接 (8)
5.5.3典型系统接线图 (8)
6安装与调试 (9)
6.1开箱检查 (9)
6.2内部配置及连接状况检查 (9)
6.3开机检查 (9)
6.4安装方法 (9)
6.5外部设备检查 (9)
6.5.1外接线状态检查 (9)
6.5.2设备编码和检查 (10)
6.6接线 (10)
6.7调试 (10)
6.7.1断开电磁阀连线 (11)
6.7.2 GST-QKP01/P设置 (11)
6.7.3 GST-QKP01/P总线设备注册和检查 (11)
6.7.4向火灾报警控制器（联动型）注册 (11)
6.7.5试验 (11)
6.7.6调试完毕系统恢复 (12)
7操作说明 (13)
7.1一般管理人员的操作 (13)
7.1.1开机、关机和自检 (13)
7.1.2键盘操作说明 (13)
7.1.3信息显示及记录 (14)
QCP气体灭火控制器使用说明书
QCP气体灭火控制器使用说明书
1 QCP001A气体灭火控制装置概述
1.1功能概述
北京东方浩泽科技有限责任公司是专业从事
消防报警控制器的联网通信、气体灭火控制器和气溶胶灭火控制系统的的研发和生产企业。
QCP001A气体灭火控制装置是北京东方浩泽
科技有限责任公司依照国家行业标准《GA61-2010 固定灭火系统驱动、控制装置通用技术条件》、《GA499.1-2010热气溶胶灭火装置》和最新国家标准《GB16806-2006消防联动控制系统》中“气体灭火控制器”部分，并根据多年来设计制造报警控制器的应用经验，采用最新电子技术而设计生产的，主要应用于七氟丙烷、二氧化碳等有管网和无管网气体灭火控制系统以及热气溶胶灭火系统等
场合。它可以作为火灾自动报警系统中气体灭火联
动控制的一部分，是实现自动联动和独立控制的气
体灭火控制机构。
QCP001A气体灭火控制装置依据二个回路非编码火灾探测器或联动模块提供的逻辑关系信号，并具有自动/手动、紧急启动和紧急停止等多种工作方式。为适用不同应用场合，控制器提供多路无源和有源输出信号，并能对有源输出信号进行输出断路和短路故障检测功能。
QCP001A气体灭火控制装置可以独立使用（手动方式），也可以配合任何其他火灾报警控制器厂家产品实现自动联动，组成火灾报警和灭火控制系统，用于各种工业或民用建筑的重要防火部门。
1.2控制器工作原理
QCP001A气体灭火控制装置有三种工作方式：自动方式、手动方式、紧急启动方式。
QCP001A气体灭火控制装置为自动工作方式时，可接收二种输入信号：二种探测器火警信号或联动模块动作信号。当信号为二个输入火警信号时，一般回路1报警输入为无编码式感烟探测器的火警信号；回路2报警输入为无编码式感温探测器的火警信号。气体灭火控制装置接收到任一报警信号，都将点亮面板对应火警显示灯，启动声光警报器；同时有二个报警信号输入时，启动气体释放指示灯，控制器进入倒计时状态。如果输入信号为联动模块动作信号时，点亮所有火警显示灯，启动声光警报器，启动气体释放指示灯，控制器进入倒计时状态。

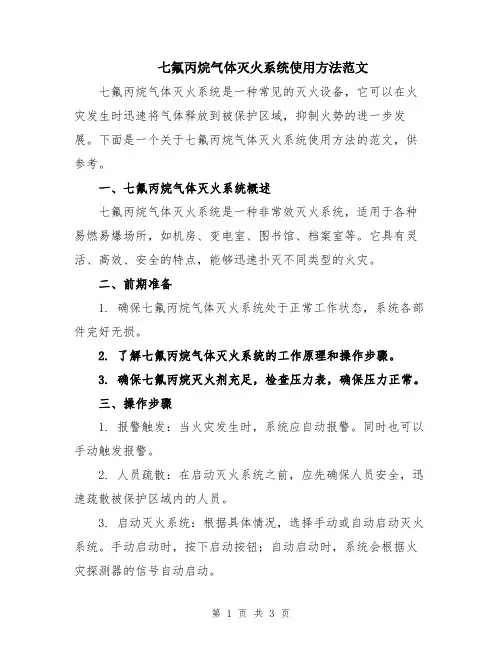

七氟丙烷气体灭火系统管理操作指南
七氟丙烷气体灭火系统管理操作指南
一•灭火系统动作程序图•」
二、报警控制系统部分
1、 自动状态:当灭火控制器接收到来自现场火灾探测器的灭火指令后 ，其 将自动进入内部程序拟定好的动作状态 ，进入延时并依次启动警铃、声光、 灭火装置等，释放灭火剂进行灭火、
2、 手动状态:当确认防护区发生火灾并要实施灭火时 ，可在对应防护区门 口与报警控制器两个地方操作进行灭火 (1) 在对应的防护区门口按下对应的紧急启动按钮 ,报警控制器将自动进入 延时并依次启动警铃、声光、灭火装置
簸气门灯
应力
开关
七
人工灭火+-
手动方式详 自动方式*
火左报警揑制塞
歩光报警
延叶30秒
龙火4
等, 释放灭火剂进行灭火、
(2) 在报警控制器上按下对应的紧急启动按钮, , 报警控制器将自动启动警铃、声光、灭火装置等,释放灭火剂实施灭火、
3、报警控制器的日常维护、注意事项、复位、查询等操作请参照火灾报警控制器的使用说明书、三、七氟丙烷灭火设备部分
1 、灭火系统应设有自动,手动与机械应急操作三种启动方式,防护区内应有自动与手动两种启动方式。
2、在自动状态下,当与合火警信号到达火灾报警控制器时, 控制器将启动声光报警并进入30S 延时喷射环节,延时结束后, 控制器将驱动启动瓶电磁机构执行喷气灭火动作。此时防护区放气指示灯亮,火灾报警控制器接受气体灭火喷放动作反馈信号。
3 、在手动状态下,按动现场紧急启动按钮后,控制器将启动声光报警并进入30S 延时喷射环节, 延时结束后,控制器将驱动启动瓶电磁机构执行喷气灭
火动作。此时防护区放气指示灯亮, 火灾报警控制器接受气体灭火喷放反馈信号。在延时喷射环节过程中, 按动紧急停止按钮,火灾报警控制器将立即终止灭火程序, 停止声光报警与延时喷射环节,系统重新进入待机状态。
海湾GST-QKP02-04气体灭火控制器说明书
海湾GST-QKP02-04气体灭火控制器说明书海湾GST-QKP02-04气体灭火控制器说明书
1：产品简介
1.1 产品概述
1.2 产品特点
1.3 产品规格
1.4 适用范围
2：安装
2.1 安装环境要求
2.2 安装步骤
2.3 接线方法
3：配置与设置
3.1 硬件连接
3.2 参数设置
3.3 控制器监控软件安装与设置
3.4 系统配置
3.5 报警设置
4：操作与使用
4.1 系统启动与关闭操作
4.2 灭火控制器的状态指示4.3 状态查询与报警处理
4.4 链路故障与通信异常处理4.5 状态记录查询与导出
5：维护与保养
5.1 系统维护原则
5.2 定期检查与维护
5.3 故障排除与处理
5.4 电源与电池的更换
5.5 定期校准与测试
6：附录
6.1 示例电气连接图
6.2 外观及接口定义
6.3 监控软件使用说明
附件：
附件A：示例电气连接图
附件B：外观及接口定义
附件C：监控软件使用说明
本文所涉及的法律名词及注释：
1：系统：指海湾GST-QKP02-04气体灭火控制器及其相关组件的集合。
2：气体灭火控制器：用于控制和监控气体灭火系统的设备。
3：安装环境：指安装气体灭火控制器时所要求的空气湿度、温度、防尘等环境条件。
4：参数设置：对气体灭火控制器进行各项参数的设定，包括报警阈值、延迟时间等。
5：报警设置：设置气体灭火控制器在检测到火灾或故障时的报警方式和响应措施。
6：状态查询：通过气体灭火控制器的界面或监控软件查询当前系统状态。
7：状态记录：气体灭火控制器记录的系统状态信息，如报警记录、操作记录等。
8：维护原则：对气体灭火控制器进行维护和保养时应遵循的基本原则。
气体灭火控制器JB-QBL-QM300操作说明1
气体灭火控制器J B-Q B L-
Q M300操作说明1
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

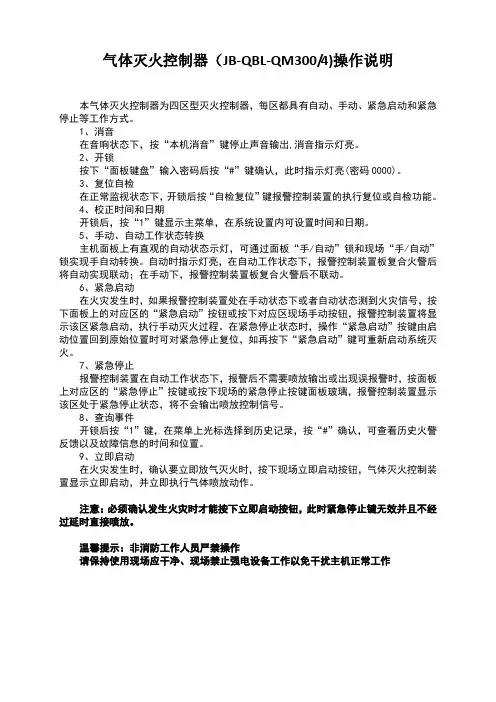

气体灭火控制器（JB-QBL-QM300/4)操作说明
本气体灭火控制器为四区型灭火控制器，每区都具有自动、手动、紧急启动和紧急停止等工作方式。
1、消音
在音响状态下，按“本机消音”键停止声音输出,消音指示灯亮。
2、开锁
按下“面板键盘”输入密码后按“#”键确认，此时指示灯亮(密码0000)。
3、复位自检
在正常监视状态下，开锁后按“自检复位”键报警控制装置的执行复位或自检功能。
4、校正时间和日期
开锁后，按“1”键显示主菜单，在系统设置内可设置时间和日期。
5、手动、自动工作状态转换
主机面板上有直观的自动状态示灯，可通过面板“手/自动”锁和现场“手/自动”锁实现手自动转换。自动时指示灯亮，在自动工作状态下，报警控制装置板复合火警后将自动实现联动；在手动下，报警控制装置板复合火警后不联动。
6、紧急启动
在火灾发生时，如果报警控制装置处在手动状态下或者自动状态测到火灾信号，按下面板上的对应区的“紧急启动”按钮或按下对应区现场手动按钮，报警控制装置将显示该区紧急启动，执行手动灭火过程。在紧急停止状态时，操作“紧急启动”按键由启动位置回到原始位置时可对紧急停止复位，如再按下“紧急启动”键可重新启动系统灭火。
7、紧急停止
报警控制装置在自动工作状态下，报警后不需要喷放输出或出现误报警时，按面板上对应区的“紧急停止”按键或按下现场的紧急停止按键面板玻璃，报警控制装置显示该区处于紧急停止状态，将不会输出喷放控制信号。
无管网七氟丙烷操作说明
无管网七氟丙烷气体灭火系统操作说明
七氟丙烷气体灭火系统投入运行后，全天候对防护区实施火灾监控和按需实施灭火；有三种控制方式：自动控制、手动控制和机械应急操作。七氟丙烷气体系统在无人值班的情况下，设置在自动控制档，在有人值班的情况下，设置在手动控制档，当前两种控制失灵的情况下，采用机械应急操作，启动灭火系统。
1、自动控制
采用七氟丙烷气体系统保护的防护区内，设有火灾感烟和感温探测器，与火灾自动报警控制器组成自动探测、报警、控制系统，对灭火系统实施自动控制，当防护区发生火情，感烟或感温探测器探到火灾信号，报警灭火控制器即发出报警信号，当二组独立的火灾信号都接收到后，火灾自动报警控制器发出声、光报警及延时启动灭火设备的指令和联动指令，关闭防护区内应关闭的设施（如空调、风机、防火阀、门窗等），此时在防护区内的人员，在听到报警信号后，应在延时启动时间内（可调，一般设30秒）撤离现场。延时结束，灭火系统就自动启动，实施灭火。压力信号反馈装置接到灭火剂释放的压力信号，设在防护区门外的喷放指示灯亮，并将信号反馈到消控中心。在灭火系统延时启动时间内，如若发现火灾误报，或火情可以用其他手段（如手提灭火器等）扑救，不必启动灭火系统时，可以操作设在防护区门外的紧急停止按钮，中断灭火系统的启动。
2、手动控制
手动控制是用人工实施电气控制，即在有人值班的情况下，自动报警控制器设置在手动档，当接到火灾报警时，值班人员，可通过视频或到防护区现场查看火情，认为需启动灭火系统时，可操作控制器上的手动控制装置，或设在防护区门外的紧急手动启动装置，立即启动灭火系统，实施灭火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 QCP001A气体灭火控制装置概述
1.1功能概述
北京东方浩泽科技有限责任公司是专业从事
消防报警控制器的联网通信、气体灭火控制器和气
溶胶灭火控制系统的的研发和生产企业。
QCP001A气体灭火控制装置是北京东方浩泽
科技有限责任公司依照国家行业标准《GA61-2010
固定灭火系统驱动、控制装置通用技术条件》、
《GA499.1-2010热气溶胶灭火装置》和最新国家标
准《GB16806-2006消防联动控制系统》中“气体
灭火控制器”部分，并根据多年来设计制造报警控
制器的应用经验，采用最新电子技术而设计生产
的，主要应用于七氟丙烷、二氧化碳等有管网和无
管网气体灭火控制系统以及热气溶胶灭火系统等
场合。它可以作为火灾自动报警系统中气体灭火联
动控制的一部分，是实现自动联动和独立控制的气
体灭火控制机构。
QCP001A气体灭火控制装置依据二个回路非编码火灾探测器或联动模块提供的逻辑关系信号，并具有自动/手动、紧急启动和紧急停止等多种工作方式。为适用不同应用场合，控制器提供多路无源和有源输出信号，并能对有源输出信号进行输出断路和短路故障检测功能。
QCP001A气体灭火控制装置可以独立使用（手动方式），也可以配合任何其他火灾报警控制器厂家产品实现自动联动，组成火灾报警和灭火控制系统，用于各种工业或民用建筑的重要防火部门。
1.2控制器工作原理
QCP001A气体灭火控制装置有三种工作方式：自动方式、手动方式、紧急启动方式。
QCP001A气体灭火控制装置为自动工作方式时，可接收二种输入信号：二种探测器火警信号或联动模块动作信号。当信号为二个输入火警信号时，一般回路1报警输入为无编码式感烟探测器的火警信号；回路2报警输入为无编码式感温探测器的火警信号。气体灭火控制装置接收到任一报警信号，都将点亮面板对应火警显示灯，启动声光警报器；同时有二个报警信号输入时，启动气体释放指示灯，控制器进入倒计时状态。如果输入信号为联动模块动作信号时，点亮所有火警显示灯，启动声光警报器，启动气体释放指示灯，控制器进入倒计时状态。
手动方式和紧急启动方式的区别在于启动操作是在控制器面板上操作还是在防区现场。当操作人员按下面板上启动按钮或现场的“紧急启动”按钮时，控制器进入倒计时状态：点亮倒计时启动灯、显示倒计时秒时间、发出“倒计时”报警声。倒计时结束后将点亮启动灯、输出启动灭火设备。输出控制有二路输出，一路气体灭火联动控制有源DC24V输出，直接启动气体钢瓶电磁阀、气溶胶引发装置等；一路有延时无源接点输出（常开/常闭），接其他消防控制设备。在倒计时期间，如果按下
“紧急停止”按钮，将停止倒计时。
手动方式和紧急启动方式优先于自动方式：在自动方式下可以直接进行手动方式和紧急启动方式操作。
QCP001A气体灭火控制装置内有不掉电实时钟和记录功能，能保存火警、故障、复位、自动/手动切换、启动倒计时、启动输出、紧急启动/紧急停止等操作事件和时间。并通过RS232串行口线，与PC计算机连接读出并显示，同时也可以对气体灭火控制装置系统配置的设定，详细内容参见“5 联机设定及信息显示系统”。
1.3单区控制装置主要特点
●控制方式：通过面板或外部按钮设置系统工作方式为自动方式或手动方式；
●控制器接收二回路报警信号：任何非编码火灾探测器或联动控制模块；
●控制输出：二路启动或驱动输出，二路火警控制输出；
●实时钟显示，并有掉电保护功能，同时有记录保存功能，记录火警信号、故障信号、启动或停止
操作、复位操作等，可以通过通讯接口读出。记录条数1000条；
●显示功能强，倒计时显示字符大，报警声音多种，容易识别；
●菜单操作，修改功能丰富，修改参数能记忆保存；
●继电器输出接点容量大（DC24V /8A)；
●控制器体积小、可靠性高，可防雷击、静电等干扰；
●带反馈输出和故障输出，可通过模块与消防联动控制系统连接；
●配通讯串口，可与消防联动控制器或其他控制器连接。
1.4单区控制装置技术指标
●工作温度-10-70℃
●工作湿度<95%
●输出电源DC24V
●防区控制1个
●手动启动2组（面板和现场各1组，现场手动按钮另配）
●外部设置配接自动/手动方式的设置按钮
●配接探测器：二回路，无编码智能型感烟或感温探测器（电流型输出或无源接点输出）可选用
利达公司的JTYB-GF/LD3000E（F）型感烟探测器和JTWB-ZDF/LD3300E（F）型感温探测器；
海湾公司的JTY-GF-GST104型感烟探测器和JTWB-ZCD-G1(A)型感温探测器等。每个回路可接20至40个同类型探测器。
●配接联动模块：二回路，任何厂家无源接点输出模块
●火警输出二组(动作时继电器闭合DC24V /1A)
●启动输出二组(DC24V /4A )
●备电容量24V/3.3AH的可充电铅酸电池
●与联动控制系统输出信号二路：“反馈”、“故障”
●信息记录1000条，通过RS232接口读出
●重量<8.2Kg
●外形尺寸400(L) x 300(W) x100(H)mm
电源功率 2 面板操作 2.1概述 QCP001A气体灭火控制装置的操作面板由控制键、LED指示灯、数码显示器组成，主要是操作控制及系统工作状态显示等。主控制面板操作描述如下： 2.2 LED指示灯 火警信号1：红色闪烁，输入火警信号1。 火警信号2：红色闪烁，输入火警信号2。 线路故障：黄色闪烁，火警、启动/停止按钮、启动输出、反馈等输入线路短路或断路故障。 延时启动：红色闪烁，启动输出前的延时倒计时等待。 喷洒启动：红色闪烁，启动输出，开始喷洒动作。 喷洒反馈：红色闪烁，启动输出后现场设备的动作反馈信号。 自动指示：绿色常亮，进入自动状态，火警条件满足时可自动启动输出。 手动指示：绿色常亮，进入手动状态，只有通过手动按钮才可以启动输出。 紧急启动：绿色闪烁，“急启”按键或现场“紧急启动”按钮按下。 紧急停止：绿色闪烁，“急停”按键或现场“紧急停止”按钮按下。 消音：绿色常亮，抑制报警声音。 电源指示：绿色常亮，DC24V电源工作正常。 系统故障：黄色闪烁。当控制器内单片机异常时，自动诊断并报出故障。 菜单显示灯: “复位/时间”“声光/计时”“密码/巡检”“手动/自动”“查看”“自检”。 2.3按键操作 ：选择菜单并设定时间、倒计时等参数。按菜单显示灯所选择的参数项。 ：抑制当前报警声音；之后如有新的报警事件，则开始新的报警声音。 :左右方向键,指示要选择的参数项。 :上下方向键,选择上下参数等。 2.4七段数码LED显示器 数码显示器有二组，其中大的数码显示器有二位，只在控制器进入倒计时才显示0-30，平时不显示。另外一组数码显示器有六位，显示时间（时分秒），进入菜单操作可以显示参数，节电方式下间歇显示6个小数点（无操作和报警2分钟后进入，有操作或报警时退出）。 2.5控制钥匙 气体灭火控制装置有二个控制钥匙，一个是“检修”控制（黄色指示灯）（GA499.1-2004 6.15.2），用于禁止喷洒控制，便于设备检修期间的安全操作；另一个是“强制”控制（绿色指示灯），允许在面板上直接操作“急启”和“急停”键，等同于现场的紧急启停按钮。 2.6报警声音 QCP001A气体灭火控制装置处在不同状态时会发出不同的报警声音，且有优先级，优先级高可以打断优先级低的声音。
