《光纤通信》原荣 第三版 第9章 复习思考题参考答案

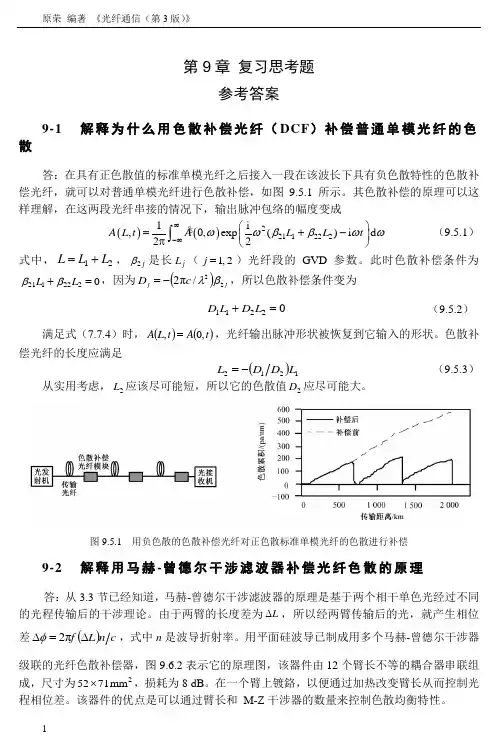

《光纤通信》原荣 第三版 第9章  复习思考题参考答案

原荣 编著 《光纤通信(第3版)》1第9章 复习思考题参考答案9-1 解释为什么用色散补偿光纤(DCF )补偿普通单模光纤的色散答:在具有正色散值的标准单模光纤之后接入一段在该波长下具有负色散特性的色散补偿光纤,就可以对普通单模光纤进行色散补偿,如图9.5.1所示。

其色散补偿的原理可以这样理解,在这两段光纤串接的情况下,输出脉冲包络的幅度变成()()22112221i ,0,exp ()i d 22A L t A L L t ωωββωω∞-∞⎛⎫=+- ⎪π⎝⎭⎰ (9.5.1) 式中,21L L L +=,j 2β是长j L (2 ,1=j )光纤段的GVD 参数。

此时色散补偿条件为0222121=+L L ββ,因为()j j c D 22/π2βλ-=,所以色散补偿条件变为02211=+L D L D (9.5.2)满足式(7.7.4)时,()()t A t L A ,0,=,光纤输出脉冲形状被恢复到它输入的形状。

色散补偿光纤的长度应满足 ()1212L D D L -= (9.5.3)从实用考虑,2L 应该尽可能短,所以它的色散值2D 应尽可能大。

图9.5.1 用负色散的色散补偿光纤对正色散标准单模光纤的色散进行补偿9-2 解释用马赫-曾德尔干涉滤波器补偿光纤色散的原理答:从3.3节已经知道,马赫-曾德尔干涉滤波器的原理是基于两个相干单色光经过不同的光程传输后的干涉理论。

由于两臂的长度差为L ∆,所以经两臂传输后的光,就产生相位差()c n L f ∆=∆π2φ,式中n 是波导折射率。

用平面硅波导已制成用多个马赫-曾德尔干涉器级联的光纤色散补偿器,图9.6.2表示它的原理图,该器件由12个臂长不等的耦合器串联组成,尺寸为2mm 7152⨯,损耗为8 dB 。

在一个臂上镀鉻,以便通过加热改变臂长从而控制光程相位差。

该器件的优点是可以通过臂长和 M-Z 干涉器的数量来控制色散均衡特性。

第9章 复习思考题参考答案2马赫-曾德尔干涉滤波器的工作原理可以这样理解,将器件设计成经较长路经传输的高频分量在输出端满足相长条件,而低频分量则满足相消条件;相反,经较短路经传输的低频分量在输出端满足相长条件,而高频分量则满足相消条件。

光纤通信 课后答案 人民邮电出版社

光纤通信 课后答案 人民邮电出版社

《光纤通信》人民邮电出版社课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么?答:当归一化频率V小于二阶模LP11归一化截止频率,即0<V<2.40483时,此时管线中只有一种传输模式,即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响?答:在光纤通信系统中,光纤损耗是限制无中继通信距离的重要因素之一,在很大程度上决定着传输系统的中继距离;光纤的色散引起传输信号的畸变,使通信质量下降,从而限制了通信容量和通信距离。

3、光纤中有哪几种色散?解释其含义。

答:(1)模式色散:在多模光纤中存在许多传输模式,不同模式沿光纤轴向的传输速度也不同,到达接收端所用的时间不同,而产生了模式色散。

(2)材料色散:由于光纤材料的折射率是波长的非线性函数,从而使光的传输速度随波长的变化而变化,由此引起的色散称为材料色散。

(3)波导色散:统一模式的相位常数随波长而变化,即群速度随波长而变化,由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响?答:光纤中的非线性效应对于光纤通信系统有正反两方面的作用,一方面可引起传输信号的附加损耗,波分复用系统中信道之间的串话以及信号载波的移动等,另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类?答:单模光纤分为四类:非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

12、光缆由哪几部分组成?答:加强件、缆芯、外护层。

*、光纤优点:巨大带宽(200THz)、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗:光纤对光波产生的衰减作用。

引起光纤损耗的因素:本征损耗、制造损耗、附加损耗。

*、光纤色散:由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的,不同频率成分和不同模式成分的传输速度不同,导致信号的畸变。

引起光纤色散的因素:光信号不是单色光、光纤对于光信号的色散作用。

色散种类:模式色散(同波长不同模式)、材料色散(折射率)、波导色散(同模式,相位常数)。

光纤通信课后习题解答参考答案

光纤通信课后习题解答参考答案

思考题参考答案1、SDH帧由哪几部分组成?SDH有哪些显著特点?答:SDH帧由净负荷,管理单元指针和段开销三部分组成。

SDH主要优点有:高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。

其缺点有:频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。

2、根据帧结构,计算STM-1、STM-4的标称速率。

解:STM-1的标称速率:一帧的比特数:9×270×8=19440(比特),传送一帧所用时间为125μs,故标称速率为:19440/(125×10-6)=155520(kb/s)。

STM-4的标称速率:STM-4帧为9行,270×4列,传送一帧所用时间为125μs。

可以看出STM-4的列数是STM-1的4倍,其余都一样,所以:STM-4的标称速率为:155520×4=622080(kb/s)3、STM-N帧长、帧频、周期各为多少?帧中每个字节提供的通道速率是多少?答:STM-N帧长为9×270N×8比特,帧频8000帧/秒,周期为125μs。

帧中每个字节提供的通道速率为:8比特/帧×8000帧/秒=64kb/s。

4、段开销分几部分?每部分在帧中的位置如何?作用是什么?答:段开销分为再生段开销和复用段开销两部分。

再生段开销位于STM-N帧中的1~3行的1~9×N列,用于帧定位,再生段的监控、维护和管理。

复用段开销分布在STM-N帧中的5~9行的1~9×N列,用于复用段的监控、维护和管理。

5、管理单元指针位于帧中什么位置?其作用是什么?答:管理单元指针存放在帧的第4行的1~9×N列,用来指示信息净负荷的第一个字节在STN-N帧内的准确位置,以便正确地分出所需的信息。

6、简述2.048Mbit/s信号到STM-1的映射复用过程。

答:2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。

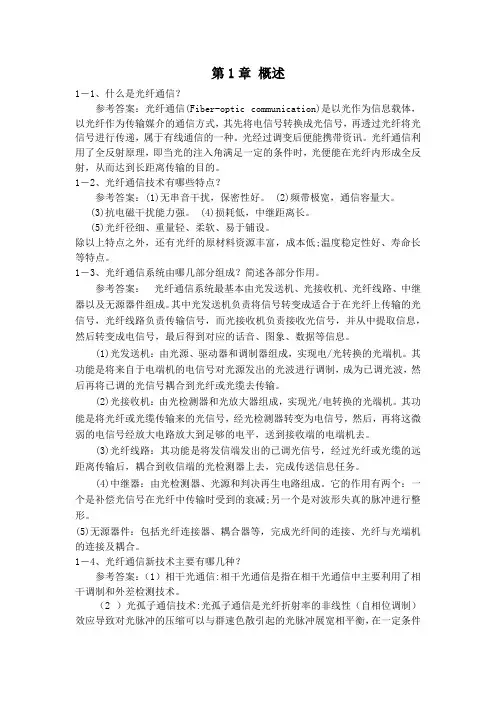

梁瑞生《现代光纤通信技术及应用》课后习题及参考答案

梁瑞生《现代光纤通信技术及应用》课后习题及参考答案

第1章概述1-1、什么是光纤通信?参考答案:光纤通信(Fiber-optic communication)是以光作为信息载体,以光纤作为传输媒介的通信方式,其先将电信号转换成光信号,再透过光纤将光信号进行传递,属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理,即当光的注入角满足一定的条件时,光便能在光纤内形成全反射,从而达到长距离传输的目的。

1-2、光纤通信技术有哪些特点?参考答案:(1)无串音干扰,保密性好。

(2)频带极宽,通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低,中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外,还有光纤的原材料资源丰富,成本低;温度稳定性好、寿命长等特点。

1-3、光纤通信系统由哪几部分组成?简述各部分作用。

参考答案:光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号,光纤线路负责传输信号,而光接收机负责接收光信号,并从中提取信息,然后转变成电信号,最后得到对应的话音、图象、数据等信息。

(1)光发送机:由光源、驱动器和调制器组成,实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制,成为已调光波,然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机:由光检测器和光放大器组成,实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号,经光检测器转变为电信号,然后,再将这微弱的电信号经放大电路放大到足够的电平,送到接收端的电端机去。

(3)光纤线路:其功能是将发信端发出的已调光信号,经过光纤或光缆的远距离传输后,耦合到收信端的光检测器上去,完成传送信息任务。

(4)中继器:由光检测器、光源和判决再生电路组成。

它的作用有两个:一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件:包括光纤连接器、耦合器等,完成光纤间的连接、光纤与光端机的连接及耦合。

《光纤通信》课后习题及答案

《光纤通信》课后习题及答案

1.光纤通信的优缺点各是什么?答:优点有:带宽资源丰富,通信容量大;损耗低,中继距离长;无串音干扰,保密性好;适应能力强;体积小、重量轻、便于施工维护;原材料来源丰富,潜在价格低廉等。

缺点有:接口昂贵,强度差,不能传送电力,需要专门的工具、设备以及培训,未经受长时间的检验等。

2.光纤通信系统由哪几部分组成?各部分的功能是什么?答:光纤通信系统由三部分组成:光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤(尾纤或光纤跳线)组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配(限制输入信号的振幅)作用。

光源是LED或LD,这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口,用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤(尾纤或光纤跳线)、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器,变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒:光缆生产厂家生产的光缆一般为2km一盘,因而,如果光发送与光接收之间的距离超多2km时,每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒:主要用于将光缆从户外(或户内)引入到户内(或户外),将光缆中的光纤从光缆中分出来,一般放置在光设备机房内。

光纤连接器:主要用于将光发送机(或光接收机)与光缆终端盒分出来的光纤连接起来,即连接光纤跳线与光缆中的光纤。

3.假设数字通信系统能够在高达1%的载波频率的比特率下工作,试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道?解:根据题意,求得在5GHz的微波载波下,数字通信系统的比特率为50Mb/s,则能传输781路64kb/s的音频信道。

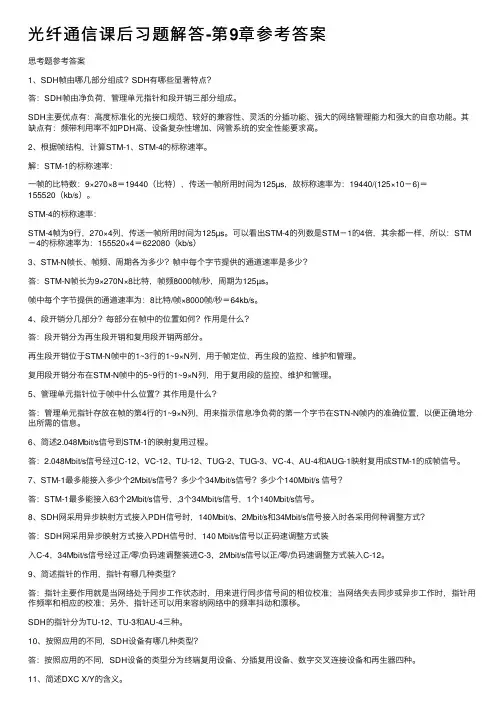

光纤通信课后习题解答-第9章参考答案

光纤通信课后习题解答-第9章参考答案

光纤通信课后习题解答-第9章参考答案思考题参考答案1、SDH帧由哪⼏部分组成?SDH有哪些显著特点?答:SDH帧由净负荷,管理单元指针和段开销三部分组成。

SDH主要优点有:⾼度标准化的光接⼝规范、较好的兼容性、灵活的分插功能、强⼤的⽹络管理能⼒和强⼤的⾃愈功能。

其缺点有:频带利⽤率不如PDH⾼、设备复杂性增加、⽹管系统的安全性能要求⾼。

2、根据帧结构,计算STM-1、STM-4的标称速率。

解:STM-1的标称速率:⼀帧的⽐特数:9×270×8=19440(⽐特),传送⼀帧所⽤时间为125µs,故标称速率为:19440/(125×10-6)=155520(kb/s)。

STM-4的标称速率:STM-4帧为9⾏,270×4列,传送⼀帧所⽤时间为125µs。

可以看出STM-4的列数是STM-1的4倍,其余都⼀样,所以:STM -4的标称速率为:155520×4=622080(kb/s)3、STM-N帧长、帧频、周期各为多少?帧中每个字节提供的通道速率是多少?答:STM-N帧长为9×270N×8⽐特,帧频8000帧/秒,周期为125µs。

帧中每个字节提供的通道速率为:8⽐特/帧×8000帧/秒=64kb/s。

4、段开销分⼏部分?每部分在帧中的位置如何?作⽤是什么?答:段开销分为再⽣段开销和复⽤段开销两部分。

再⽣段开销位于STM-N帧中的1~3⾏的1~9×N列,⽤于帧定位,再⽣段的监控、维护和管理。

复⽤段开销分布在STM-N帧中的5~9⾏的1~9×N列,⽤于复⽤段的监控、维护和管理。

5、管理单元指针位于帧中什么位置?其作⽤是什么?答:管理单元指针存放在帧的第4⾏的1~9×N列,⽤来指⽰信息净负荷的第⼀个字节在STN-N帧内的准确位置,以便正确地分出所需的信息。

6、简述2.048Mbit/s信号到STM-1的映射复⽤过程。

光纤通信(朱宗玖)习题解答

光纤通信(朱宗玖)习题解答

第一章1. 简述光纤通信的特点。

答:(1)频带宽、信息容量大(2)损耗低、传输距离长(3)体积小、重量轻、便于敷设(4)抗干扰性好、保密性强、使用安全(5)材料资源丰富2. 简述光纤通信系统中基本组成部分及其重要作用。

答:基本组成部分:光纤通信系统是以光纤作为传输介质、光波作为载波的通信系统。

它主要由光发射机、光纤、光中继器、光放大器、光接收机等组成,当然,一般系统中还包括一些连接器、隔离器、波分复用器、耦合器等器件。

重要作用:光发射机的作用是将电信号转换成光信号,并通过连接器将光信号注入光纤。

光接收机的主要作用是将光纤传输过来的光信号转换成发射端的电信号。

光纤的作用是将光信号以尽可能小的衰减及畸变传输到对端。

中继器的作用是延长光信号的传输距离,分为光/电/光中继器和光中继器(或称光放大器)两种。

3. 查阅相关资料,简述当前光纤研究的一些最新技术。

答:高速光传输技术、宽带光接入技术、节点光交换技术、智能光联网技术、光波技术。

第二章1.什么是单模光纤?什么是多模光纤?答:单模光纤是指只能传输基模(HE 11),即只能传输一个最低模式的光纤,其它模式均被截止。

多模光纤是指可以传输多种模式的光纤,即光纤传输的是一个模群。

2.光纤和光缆的区别?答:光纤,即光导纤维,是一种传输光能波导全介质,通常由纤芯和包层组成,利用光在玻璃及塑料中的全反射原理而被用于光传导工具。

光缆由光导纤维和塑料保护套管及塑料外皮构成,光缆是一定数量的光纤按照一定方式组成缆心,外包有护套,有的还包覆外护层,用以实现光信号传输的一种通信线路,即由光纤经过一定的工艺而形成的线缆。

3.光纤的导光原理是怎么样的?答:光进入光纤后由于外包层的折射率低于芯层的折射率,光在芯层中进行传播,且损耗小。

其中空气的折射率为n 0(n 0≈1),纤芯的折射率为n 1,包层的折射率为n 2,在空气与纤芯端面形成的界面1上,入射角为θ0,折射角为θ。

在纤芯和包层形成的界面2上,入射角为Ф1,折射角为Ф2。

《光纤通信》课后习题答案..

《光纤通信》课后习题答案..

1.光纤通信的优缺点各是什么?答:优点有:带宽资源丰富,通信容量大;损耗低,中继距离长;无串音干扰,保密性好;适应能力强;体积小、重量轻、便于施工维护;原材料来源丰富,潜在价格低廉等。

缺点有:接口昂贵,强度差,不能传送电力,需要专门的工具、设备以及培训,未经受长时间的检验等。

2.光纤通信系统由哪几部分组成?各部分的功能是什么?答:光纤通信系统由三部分组成:光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤(尾纤或光纤跳线)组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配(限制输入信号的振幅)作用。

光源是LED或LD,这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口,用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤(尾纤或光纤跳线)、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器,变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒:光缆生产厂家生产的光缆一般为2km一盘,因而,如果光发送与光接收之间的距离超多2km时,每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒:主要用于将光缆从户外(或户内)引入到户内(或户外),将光缆中的光纤从光缆中分出来,一般放置在光设备机房内。

光纤连接器:主要用于将光发送机(或光接收机)与光缆终端盒分出来的光纤连接起来,即连接光纤跳线与光缆中的光纤。

3.假设数字通信系统能够在高达1%的载波频率的比特率下工作,试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道?解:根据题意,求得在5GHz的微波载波下,数字通信系统的比特率为50Mb/s,则能传输781路64kb/s的音频信道。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

思考题参考答案1、SDH帧由哪几部分组成?SDH有哪些显著特点?答:SDH帧由净负荷,管理单元指针和段开销三部分组成。

SDH主要优点有:高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。

其缺点有:频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。

2、根据帧结构,计算STM-1、STM-4的标称速率。

解:STM-1的标称速率:一帧的比特数:9×270×8=19440(比特),传送一帧所用时间为125μs,故标称速率为:19440/(125×10-6)=155520(kb/s)。

STM-4的标称速率:STM-4帧为9行,270×4列,传送一帧所用时间为125μs。

可以看出STM-4的列数是STM-1的4倍,其余都一样,所以:STM-4的标称速率为:155520×4=622080(kb/s)3、STM-N帧长、帧频、周期各为多少?帧中每个字节提供的通道速率是多少?答:STM-N帧长为9×270N×8比特,帧频8000帧/秒,周期为125μs。

帧中每个字节提供的通道速率为:8比特/帧×8000帧/秒=64kb/s。

4、段开销分几部分?每部分在帧中的位置如何?作用是什么?答:段开销分为再生段开销和复用段开销两部分。

再生段开销位于STM-N帧中的1~3行的1~9×N列,用于帧定位,再生段的监控、维护和管理。

复用段开销分布在STM-N帧中的5~9行的1~9×N列,用于复用段的监控、维护和管理。

5、管理单元指针位于帧中什么位置?其作用是什么?答:管理单元指针存放在帧的第4行的1~9×N列,用来指示信息净负荷的第一个字节在STN-N帧内的准确位置,以便正确地分出所需的信息。

6、简述2.048Mbit/s信号到STM-1的映射复用过程。

答:2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。

7、STM-1最多能接入多少个2Mbit/s信号?多少个34Mbit/s信号?多少个140Mbit/s 信号?答:STM-1最多能接入63个2Mbit/s信号,,3个34Mbit/s信号,1个140Mbit/s信号。

8、SDH网采用异步映射方式接入PDH信号时,140Mbit/s、2Mbit/s和34Mbit/s信号接入时各采用何种调整方式?答:SDH网采用异步映射方式接入PDH信号时,140 Mbit/s信号以正码速调整方式装入C-4,34Mbit/s信号经过正/零/负码速调整装进C-3,2Mbit/s信号以正/零/负码速调整方式装入C-12。

9、简述指针的作用,指针有哪几种类型?答:指针主要作用就是当网络处于同步工作状态时,用来进行同步信号间的相位校准;当网络失去同步或异步工作时,指针用作频率和相应的校准;另外,指针还可以用来容纳网络中的频率抖动和漂移。

SDH的指针分为TU-12、TU-3和AU-4三种。

10、按照应用的不同,SDH设备有哪几种类型?答:按照应用的不同,SDH设备的类型分为终端复用设备、分插复用设备、数字交叉连接设备和再生器四种。

11、简述DXC X/Y的含义。

答:DXC X/Y中DXC 表示数字交叉连接设备,X表示接入端口信号的最高速率等级,Y表示参与交叉连接的最低速率等级,X、Y可以取0、1、2、3、4。

12、什么是网络的拓扑结构?基本的拓扑结构有哪些?答:网络拓扑结构是指网络的物理形状,也就是指网络节点与传输线路组成的几何图形,它反映了物理上的连接性。

基本的拓扑结构有线形、星形、树形、环形和网孔形五种。

13、在线形网保护中,简述1+1和1:1保护倒换方式的区别。

答:1+1线路保护倒换方式是指STM-N信号在发送端被永久地连接在工作通路和保护通路上,接收端监视从这两个通路上送来的STM-N信号质量,并有选择地连接到信号质量好的通路上。

1:1线路保护倒换方式是指1个工作通路和1个共享保护通路。

工作业务的STM-N信号和1个附加业务的STM-N信号在两端分别桥接到工作通道和保护通道上,接收端监视接收到的各个STM-N信号的状态,一旦工作通路劣化或失效,将丢弃保护通路上的附加业务,将失效工作通路上业务桥接到保护通路上。

14、什么是自愈功能?简述二纤单向通道倒换环和二纤双向复用段倒换环的工作原理。

答:所谓自愈功能就是在网络出现意外故障时无需人为干预,就能在极短时间内自动恢复业务,使用户感觉不到网络已出了故障。

二纤单向通道倒换环的工作原理(见教材)二纤双向复用段倒换环的工作原理(见教材)15、什么是MSTP?画出MSTP的组成框图。

答:MSTP是指在SDH技术的基础上,同时实现TDM、以太网和ATM等业务的接入、处理和传送,提供统一网管的多业务节点。

MSTP的组成框图:见教材图9.1816、IP包进入SDH净负荷的封装采用什么协议。

答:IP包进入SDH净负荷的封装方法就是利用PPP协议。

17、PPP帧格式是如何定义的?答:PPP的帧格式的定义如下:字节数 1 1 1 1或2 可变2或4 118、简述IP over SDH 的分层模型。

答:IP over SDH 的分层模型如下图所示:19、简述IP over WDM的基本工作原理。

答:IP over WDM的基本工作原理是在发送端,IP数据包选择适当的帧格式成帧,然后转换成某一特定波长的光信号,将不同波长的光信号组合(复用)送入一根光纤中传输;在接收端,又将组合光信号分开(解复用)并送入不同的终端,还原出IP信号。

20、IP over WDM的协议模型分为几层?答:IP over WDM的协议模型,包括客户层(IP层)协议、IP适配层协议、光通路层协议、WDM光复用段协议和WDM光传输段协议。

21、简述EPON的组成单元。

答:EPON中包括无源网络设备和有源网络设备。

无源网络设备包括单模光缆、无源分光器/耦合器、适配器、连接器和熔接头等。

有源网络设备包括中心局机架设备(OLT)、光网络单元(ONU)和设备管理系统(EMS)。

22、简述EPON的基本工作原理。

答:在EPON中,从OLT到多个ONU下行传输数据的过程采用数据广播方式发送。

数据以变长信息包的形式从OLT下行广播到多个ONU。

依据IEEE802.3协议,信息包最长为1518字节。

每个信息包带有一个EPON包头,标识该信息包是发给的ONU号。

也可标识为广播信息包发给所有ONU或发给特定的ONU组(多点传送信息包)。

当数据到达ONU 时,ONU通过地址匹配,接受并识别发给它的信息包,丢弃发给其他ONU的信息包。

EPON上行数据传输采用时分复用技术,每个ONU上行数据分配一个专用时隙,使得在数据汇合到公共光纤的时候,从ONU来的信息包不会互相干扰。

23、简述GPON系统的网络结构。

答:GPON系统的网络结构是典型的PON网络结构,由OLT(光线路终端),ODN(光分配网络)和ONU/ONT(光用户单元/光用户终端)组成。

OLT为局端设备,向上提供多种业务接口,包括GE,STM-1,T1/E1等,是GPON系统的核心部分,具有成帧、媒质接入控制、OAM(运行管理维护)、DBA(动态带宽分配)、为交叉连接功能提供PDU(协议数据单元)定界和ONU管理等功能。

ONU/ONT为用户侧设备,向用户提供10/100BASE-T接口,E1接口,POTS接口等,AF(适配功能块)可以集成在ONU里,ONU之间最大间距20km。

ODN为连接OLT与ONU的无源光网络,由光分路器,耦合器等无源器件组成,系统的最大逻辑距离可以达到60km。

24、GPON系统的技术特点有那些?答:GPON系统主要技术特点有:大容量、高带宽、高可靠、互通性以及可管理性。

25、比较EPON和GPON的技术特点。

答:EPON技术已成熟,能够满足绝大多数的应用需求,价格开始明显下降。

GPON比EPON具有更好的质量、管理和多业务能力,速率高,性能好,整体组网成本较低,但是目前成熟度还不够。

26、什么是智能网络?其主要特点有哪些?答:智能光网络一种基于SDH传送网或光传送网的、通过分布式(或部分分布式)控制平面自动实现配置连接管理的光网络。

其主要特点有:完整和标准化的通用多协议标记交换协议簇、强大的保护功能和平滑升级功能、强大的业务网络规划和设计能力、电路建立和恢复能力。

27、从功能的角度,ASON体系结构主要由哪些部分组成?答:从功能的角度,ASON体系结构主要由传送平面、控制平面、管理平面及数据通信网络部分构成。

28、在ASON体系结构中,有哪些类型的连接方式?各有什么样的特点?答:交换连接。

在交换连接中,网络中的节点可以像电话交换机一样依据信令信息,实时响应连接请求。

永久连接。

永久连接存在的主要问题是连接建立过程相对较慢。

软永久连接。

软永久连接方式具有租用线路连接的属性,但同时却是通过信令协议完成整个建立过程的,因此属于过渡类型的连接方式。

29、涉及控制平面的关键技术包括哪些方面?答:用户-网络接口和网络-网络接口是实现ASON的关键技术,也是ASON区别于现有光网络的一个重要特征。

30、控制平面网络接口有哪些?它们的功能分别是什么?答:控制平面网络接口包括用户-网络接口和网络-网络接口。

用户-网络接口支持自动业务发现、自动邻居发现等网络功能。

具体支持的功能包括接入用户请求,即呼叫控制、资源发现、连接控制、连接选择及呼叫的安全管理和认证管理。

网络-网络接口主要解决不同供应商光网络设备之间的互联互通问题。

在由多个自治网络构成的光网络内部,实现动态光路的建立、维护及释放等功能。

31、控制平面协议包括哪些?它们的功能分别是什么?答:控制平面协议包括路由协议、信令协议及链路资源管理协议三大部分。

路由协议基本功能包括资源发现、状态信息传播及信道选择。

信令协议主要包括开发最短路径优先-流量工程。

主要用于创建、维护、恢复和释放光链路连接。

链路管理协议的主要功能是维护网络中的链路资源信息,为连接的建立提供资源的保证。
