无线收发模块原理-详解教程文件
无线模块通信的原理
无线模块通信的原理
无线模块通信的原理基本上可以分为两个步骤：发送和接收。
发送：在发送端，无线模块首先将要传输的信息转换为电信号。
这一过程通常涉及到模数转换，即将数字信号转换为模拟信号。
然后，经过调制和放大等处理，电信号会被转化为无线信号，通常是通过无线电波的形式进行传输。
发送端的无线模块会根据特定的通信协议和参数对信号进行调制、调频或者调幅等处理，以便接收端能够正确解码和接收。
接收：在接收端，无线模块会接收到从发送端发送过来的无线信号。
首先，接收端的无线模块会对信号进行放大和滤波等处理，以提高信号的质量和可靠性。
接着，信号经过解调、解调等处理，将模拟信号转换为数字信号。
最后，接收端的无线模块会将接收到的数字信号再转换为原始的信息数据，并将其传输给上层应用或者其他设备进行处理或显示。
需要注意的是，无线模块的通信原理和技术会因不同的应用和系统而有所不同，例如蓝牙、Wi-Fi、ZigBee等。
但无论是哪
种无线通信技术，其基本的原理都是通过将信息转化为电信号，并通过调制和解调等处理，将信号转换为无线信号进行传输和接收。
无线发射接收模块详细资料讲解

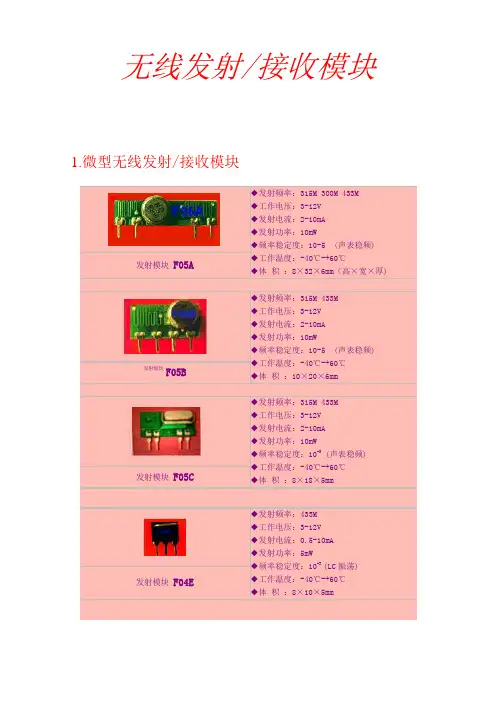

无线发射/接收模块1.微型无线发射/接收模块4．射频发射模块/射频接收模块射频发射模块F05A F05B F05C (声表稳频)性能说明FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。
而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。
FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。
数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。
当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。
如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。
FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。
F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。
F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。
FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。
FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。
FO5用PT2262编码器加240mm 小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
433mhz无线收发模块工作原理
433mhz无线收发模块工作原理
433MHz无线收发模块是一种常见的无线通信模块，它主要利用433MHz频段的无线电波进行数据收发。
接下来，本篇文章将详细介绍433MHz无线收发模块的工作原理。
一、无线电波的原理
无线电波是电磁波的一种，在大气中传播速度与光速相当。
无线电波的特点是频率范围很宽，从低频的几十千赫兹到高频的几百千兆赫兹，可以用来传输各种信息。
同时，无线电波在传输过程中会发生衰减、折射和多径效应等等，因此在实际应用中需要针对不同情况进行合适的处理。
二、433MHz无线收发模块的原理
433MHz无线收发模块主要包括以下几个部分：射频接收电路、射频发射电路、中频放大电路、解调电路、控制接口等。
在数据传输过程中，发射端将数据信号送入高频振荡器产生射频信号，并通过天线将射频信号发射出去；接收端通过天线接收到射频信号后，经过中频放大和解调处理，将数据信号恢复出来，最终输出到控制接口。
三、应用场景
433MHz无线收发模块被广泛应用于无线遥控、无线传感器、智能家居、智能医疗和车载通信等领域。
例如，智能家居中可以使用
433MHz无线收发模块实现智能门铃、智能灯控、智能窗帘等功能；车载领域中可以将车辆控制器和车载电子设备通过433MHz无线收发模块进行数据传输。
总之，433MHz无线收发模块是一种简单、实用的无线通信模块，优点是传输距离远，使用方便，被广泛应用于各个领域。
433mhz无线收发模块工作原理
433mhz无线收发模块工作原理433MHz无线收发模块是一种常见的无线通信模块，广泛应用于遥控器、无线门铃、无线报警器等领域。
本文将详细介绍433MHz无线收发模块的工作原理，包括其基本原理、硬件结构和通信过程等方面。
同时，还将探讨其应用领域和发展前景。
通过本文的阅读，读者将对433MHz无线收发模块有一个全面的了解。
第一章：引言引言部分介绍了433MHz无线收发模块的背景和意义。
同时指出了本文要讨论的问题，并提出了研究目标。
第二章：基本原理在基本原理部分，首先介绍了射频通信技术的基础知识，包括频率、波长等概念。
然后详细解释了433MHz频段在射频通信中的特点和优势。
接着介绍了调制解调技术在射频通信中的作用，并具体分析了AM调制技术在433MHz无线收发模块中的应用。
第三章：硬件结构硬件结构部分详细介绍了433MHz无线收发模块各个组成部分及其功能。
首先介绍了射频发射器和接收器的基本原理和结构。
然后对模块中的天线、滤波器、放大器、调制解调电路等关键部件进行了详细解释。
最后介绍了模块的供电和接口部分。
第四章：通信过程通信过程部分详细介绍了433MHz无线收发模块的工作流程。
首先介绍了发送端的工作流程，包括数据输入、调制过程和射频发射等环节。
然后介绍了接收端的工作流程，包括射频接收、解调过程和数据输出等环节。
最后对整个通信过程进行了总结。
第五章：应用领域应用领域部分探讨了433MHz无线收发模块在各个领域中的应用情况。
首先介绍了遥控器领域，包括家电遥控器、车载遥控器等应用场景。
然后介绍了无线门铃和无线报警器等安防领域中的应用情况。
最后还提及到其他一些领域中可能存在的应用场景。
第六章：发展前景发展前景部分对433MHz无线收发模块在未来可能面临的挑战和发展方向进行了展望。
首先分析了当前市场上的竞争格局和技术发展趋势。
然后提出了一些可能的技术改进方向，如提高通信距离、增加通信速率等。
最后对模块在物联网、智能家居等领域的应用进行了展望。
无线收发模块介绍_微型计算机接口技术_[共3页]
![无线收发模块介绍_微型计算机接口技术_[共3页]](https://img.taocdn.com/s3/m/c1141ae90912a21615792942.png)

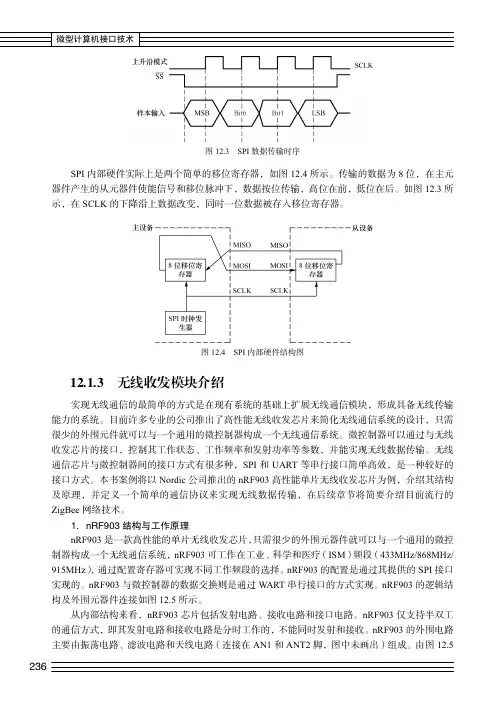

236图12.3 SPI数据传输时序SPI内部硬件实际上是两个简单的移位寄存器，如图12.4所示。
传输的数据为8位，在主元器件产生的从元器件使能信号和移位脉冲下，数据按位传输，高位在前，低位在后。
如图12.3所示，在SCLK的下降沿上数据改变，同时一位数据被存入移位寄存器。
图12.4 SPI内部硬件结构图12.1.3 无线收发模块介绍实现无线通信的最简单的方式是在现有系统的基础上扩展无线通信模块，形成具备无线传输能力的系统。
目前许多专业的公司推出了高性能无线收发芯片来简化无线通信系统的设计，只需很少的外围元件就可以与一个通用的微控制器构成一个无线通信系统。
微控制器可以通过与无线收发芯片的接口，控制其工作状态、工作频率和发射功率等参数，并能实现无线数据传输。
无线通信芯片与微控制器间的接口方式有很多种，SPI和UART等串行接口简单高效，是一种较好的接口方式。
本书案例将以Nordic公司推出的nRF903高性能单片无线收发芯片为例，介绍其结构及原理，并定义一个简单的通信协议来实现无线数据传输，在后续章节将简要介绍目前流行的ZigBee网络技术。
1．nRF903结构与工作原理nRF903是一款高性能的单片无线收发芯片，只需很少的外围元器件就可以与一个通用的微控制器构成一个无线通信系统，nRF903可工作在工业、科学和医疗（ISM）频段（433MHz/868MHz/ 915MHz），通过配置寄存器可实现不同工作频段的选择。
nRF903的配置是通过其提供的SPI接口实现的。
nRF903与微控制器的数据交换则是通过WART串行接口的方式实现。
nRF903的逻辑结构及外围元器件连接如图12.5所示。
从内部结构来看，nRF903芯片包括发射电路、接收电路和接口电路。
nRF903仅支持半双工的通信方式，即其发射电路和接收电路是分时工作的，不能同时发射和接收。
nRF903的外围电路主要由振荡电路、滤波电路和天线电路（连接在AN1和ANT2脚，图中未画出）组成。
无线收发模组介绍 无线收发模组是一组由发射器和接收器所组成的模组 ...
無線收發模組介紹
無線收發模組是一組由發射器和接收器所組成的模組，系統特性如下:
◆具備UHF發射接收電路，可做無線電傳輸及控制等相關應用。
◆搭配編解碼IC，不易受外界雜訊干擾。
◆可搭配開關裝置來調整密碼設定。
圖1-1.1 發射模組的外觀與接腳說明
圖1-1.2 接收模組的外觀與接腳說明
發射模組電路
圖1-2.1為發射模組電路圖，使用315MHz頻率的發射模組，HT-12E為編碼IC，其Pin1~Pin8連接DIP開關，調整JUMP來設定密碼，當發射模組與接收模組的密碼設定相同才能進行收發動作；HT-12E編碼IC的Pin10~Pin13是控制訊號輸入腳位，接收外部
ON/OFF訊號。
圖1-2.1 發射模組電路圖
接收模組電路圖
圖1-3.1為接收模組電路圖，使用315MHz頻率的接收模組，HT-12D為解碼IC，其Pin1~Pin8連接DIP開關，調整JUMP來設定密碼，當發射模組與接收模組的密碼設定相同才能進行收發動作；HT-12D解碼IC的Pin10~Pin13是控制訊號輸入腳位，隨著發射端的訊號產生不同的動作，如高、低電位。
圖1-3.1。
无线电发射、接收原理(讲稿)PPT课件
2.有线传输：
.
九江职业大学信息工程学院3
放放大大器器
传输线
Mic (声→电）
SPEAKER
传输的是音频电流，离不开导线，传输不远
3.无线电波------与声波有着本质的不同
声波---------是机械振动的结果
无线电波---是电磁振荡的产物
电磁波（无线电波）的产生：
导线中流过交变的电流→→产生交变的磁场→→在其周 围再产生变化的电场→→又激起变化的磁场→→。。。→形 成不可分割的电场和磁场，像水波一样向外传播→→形成电 磁波
.
九江职业大学信息工程学1院4
8、既然无线电发射靠的是高频振荡电流。那 高频电流又是怎样产生的呢？
.
九江职业大学信息工程学1院5
• 产生高频振荡电流的电路叫作高频振荡电 路，它一般是由一个线圈（用字母 L 表示） 和电容（用字母 C 表示）构成的回路组成， 所以叫 LC 振荡电路，如图 所示：
.
.
九江职业大学信息工程学2院6
9、怎样的振荡电路才能有效向外辐射电磁波呢？
• 为了有效地发送电磁波， 就要使振荡电路 中的电场和磁场尽可能地分布到周围空间， 这 就必须对闭合振荡电路加以变化。把电 容器的极板尺寸加大，并 把极板间的距离 也相应变化和增大，就会使电容器内部电 场向 外辐射增多。如果继续变化，直 至把 两个极板变成两条导线，一 条伸入高空成 为天线，另一条埋 入地下成为地线，就变 成了如图所示的开放式振荡电路。
2.4g无线收发模块原理与作用是什么？
2.4g无线收发模块原理与作用是什么？
无线发射接收模块都已经进行了封装设计（集成了单片机控制和无线编码）跟单片机直接通过异步串行口连接就可以，现在市面上的无线收发模块，其无线工作方式由模块内部的单片机控制，与用户单片机的连接一般就只有电源和收、发等几根线。
无线发射模块和接收模块必需配对使用，且工作频率要完全一样，接收模块一定要根据发射局部的编码格式来配解码IC，无线收发模块都是传输数据的一个通道，接收模块接收到发射信号后通过DA TA 脚传给解码IC，让其工作。
2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，简称2.4G无线技术。
基于2.4G无线技术封装的高度集成芯片组我们称之为2.4G无线模块，而2.4g无线收发模块是无数2.4G无线模块中的一种，广泛应用于无线遥控、无线耳机、无人机、无线键盘、无线监控、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控等行业和商品中。
2.4g无线收发模块原理是什么？那2.4G无线收发模块的工作原理是怎样的呢？无线传输的目的在于解放自己，用无线技术取代有线连接。
怎么取代？简单来说2.4G无线传输通过接受模块接受音源处理发射电磁波，接受模块接受被发射模块辐射到空中的电磁波，在通过数模转换传给喇叭。
麦克风无线收发模块结构功能图
ADC/DAC：模数转换器/数模转换器
MCU：单片微型计算机（相当电脑CPU）
FLASH：存储芯片（相当于电脑硬盘）
SDRAM：同步动态随机存储器（相当电脑内存）
RF：无线射频
PA：功率放大器。
DF无线收发模块的原理与应用
DF无线收发模块的原理与应用无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
这是DF发射模块，体积：25x32x8毫米，发射距离500M,9元/只(左图);50-100米发射头,上图5元/只;中间是等效电路图；下图为小型发射头30-100米5元/块尺寸：10*18*6MM。
该发射模块体积小，工作电压范围极宽（3V－12V），发射功率大，功耗低，广泛应用在简易数据无线传输，无线遥控，防盗报警等场合。
主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ/433MHZ （433需定制）3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤0.1UA6。
发射电流：3～50MA7。
工作电压：DC 3～12V** LC-FS04 /20-100米带编码的4路发射板，3-12V；10元/块使用时只需将发射的电源经一个开关或单片机的控制的三极管，送到D0/D1/D2/D3的接口即可，GND 端和单片机共地，如电源大于5V请在去D0/D1/D2/D3数据端上串接一个30-100欧的电阻去耦。
发射距离视电压高低和使用的环境。
** LC-FS08 /20-100米带编码的8路发射板，可以直接交流6-9V供电方便工业使用15元/块本板提供电源，使用时只需在VCC脚接一个51欧的电阻引出到开关的一端，开关的另一端接板上的1---8路的输入控制端即可，按下相应的开关就可以发射相应的路数的控制信号。
--------------------信道2000米带编码发射板,供电电压5-12V,45元一个.DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
无线收发模块使用说明
无线收发模块使用说明一、产品概述二、使用环境1.工作温度范围：-20°C～+70°C；2.相对湿度：20%～90%（无凝结）；3.通信距离：与具体型号和环境有关，通常在10~100m内。
三、接线方法1.电源输入：将适配器的电源连接到模块的电源接口，或连接一个锂电池，确保电源电压稳定；2.数据输入：将需要传输的数据连接到发送模块的数据输入接口，或者将接收模块的数据输出连接到需要接收数据的设备的数据输入接口；3.天线接口：将天线连接到模块的天线接口上，确保天线与模块之间的连接良好。
四、使用步骤1.电源接入：将适配器的电源插头插入模块的电源接口，或者连接一个锂电池到电源接口上；2.数据输入/输出连接：将需要传输的数据连接到发送模块的数据输入接口，或者将接收模块的数据输出连接到需要接收数据的设备的数据输入接口；3.天线连接：将天线插头插入模块的天线接口上；4.开机检查：确认电源正常接入后，开启发送模块和接收模块的电源开关；5.信号传输：发送模块将数据通过无线通信技术传输给接收模块；6.数据接收：接收模块接收到数据后，将其输出至相应的设备。
五、使用注意事项1.请勿将无线收发模块安装在有振动、冲击以及高温、高湿度等恶劣环境下；2.请勿将无线收发模块暴露在阳光直射下，避免损坏；3.请勿将无线收发模块与其他无线设备过近放置，可能会干扰彼此的正常工作；4.如需更改模块的通信距离，请根据具体需求选择合适的天线；5.请勿在无线收发模块开机状态下进行接线操作，以免发生电路短路或其他损坏；6.请确保模块的电源电压稳定，以免影响正常工作。
六、故障排除1.如果无线收发模块无法通信，请首先检查接线是否正确连接；2.如果天线信号弱或无信号，请检查天线是否接触良好，或者更换一个适合的天线；3.如果在通信过程中出现数据传输不稳定或中断的情况，请检查电源电压是否稳定，或检查数据输入/输出接口是否损坏。
七、维护注意事项1.请定期检查无线收发模块的工作状态，确保正常工作；2.请勿将水或其他液体溅入无线收发模块内部；3.请保持无线收发模块的电源接口、数据输入/输出接口和天线接口的清洁，避免接触不良或导电不畅。
无线传输模块的应用原理
无线传输模块的应用原理介绍无线传输模块是一种可以实现无线数据传输的设备。
它可以将数据通过无线信号的形式传输到接收端，极大地方便了数据的传输和通信。
无线传输模块在很多领域都有广泛的应用，比如智能家居、物联网、无人机等。
本文将介绍无线传输模块的应用原理以及其工作原理。
无线传输模块的工作原理无线传输模块主要由发送端和接收端两部分组成。
发送端将需要传输的数据转换成无线信号，经过调制后发送出去。
接收端接收到信号后，经过解调将其转换成可读的数据。
下面将详细介绍无线传输模块的工作原理。
发送端发送端主要由以下几个组件组成： - 数据输入模块：负责将需要传输的数据输入到发送端。
- 调制器：负责将输入的数据转换成无线信号，通过调制的方式将数据绑定到信号上。
- 发送天线：负责将调制后的信号发送出去。
数据首先通过数据输入模块输入到发送端，然后经过调制器的处理将其绑定到无线信号上。
调制的方式有很多种，常见的有频移键控调制（FSK）、相位振幅调制（ASK）等。
调制后的信号通过发送天线发送出去，进行无线传输。
接收端接收端主要由以下几个组件组成： - 接收天线：负责接收发送端发送的无线信号。
- 解调器：负责将接收到的无线信号解调，将其转换成原始数据。
- 数据输出模块：将解调后的数据输出。
接收天线接收到发送端发送的无线信号后，将其传递给解调器。
解调器对接收到的信号进行解调，将其转换成原始数据。
解调的方式和发送端的调制方式需要对应。
解调后的数据通过数据输出模块输出，以供后续处理或者显示。
无线传输模块的应用领域无线传输模块在各个领域都有广泛的应用。
下面列举几个常见的应用领域：智能家居无线传输模块能够实现智能家居中各种设备的互联互通。
比如智能灯泡、智能插座、智能门锁等设备可以通过无线传输模块进行通信，实现集中控制和远程控制。
物联网物联网是指通过互联网连接各种设备的网络。
无线传输模块在物联网中起到了至关重要的作用，它能够将各种物理设备上的数据通过无线信号传输到云端，实现设备之间的互联互通。
无线收发模块原理-详解
DF数据模块的最大传输数据速率为9.6KBs，一般控制在2.5k左右，过高的数据速率会降低接收灵敏度及增大误码率甚至根本无法工作。
2。合理的信息码格式
单片机和DF模块工作时，通常自己定义传输协议，不论用何种调制方式，所要传递的信息码格式都很重要，它将直接影响到数据的可靠收发。
码组格Байду номын сангаас推荐方案：前导码＋同步码＋数据帧
这种电路的优点在于：
1。天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线
2。输出端的波形相对比较干净，干扰信号为短暂的针状脉冲，所以抗干扰能力较强。
3。DF模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
DF发射模块可以配两种接收模块组合使用
1。超再生式接模块
超再生接收模块的体积：30x13x8毫米模块的中间两个引脚都是信号输出，连通的。
这是DF超再生接收模块的等效电路图
主要技术指标：
1。通讯方式：调幅AM
2。工作频率：315MHZ(可以提供433MHZ，购货时请特别注明）
3。频率稳定度：±200KHZ
宽体20脚贴片2262 IR每片2.5元
SC系列2262、2272芯片都兼容PT系列，详细介绍请点击进入！100PCS以上价格另议
RX3310集成电路芯片6元一片
315声表元件2元一个316.8M声表元件2.5元一个（配合RX3310)
这是采用RX3600芯片的高可靠高灵敏超外差接收模块，是目前性能最好的接收模块。
5。超再生低电压微功耗接收模块
315MHZ低电压微功耗接收模块10元一个
这种是315M超再生低电压低功耗专用接收模块，其他的接收模块工作电压一般要5V以上才能有较好的接收灵敏度，而这种模块工作电压只要3V，静态电流小于220微安，接收灵敏度为－93DB，体积只有25X10X3毫米。
PT2262-PT2272无线收发讲解解析
51单片机综合学习系统之无线遥控模块应用篇《电子制作》2008年6月站长原创，如需引用请注明出处大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解及熟悉，学会了数字温度传感器DS18B20的基本知识，体会到了综合学习系统的易用性及易学性，这一期我们将一起学习无线电遥控的基本原理及应用实例。
先看一下我们将要使用的51单片机综合学习系统能完成哪些实验及产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。
图1 51单片机综合学习系统上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、200米无线遥控器，无线接收板，综合系统其它功能模块原理及使用详见前几期《电子制作》杂志及后期连载教程介绍。
PT2262/PT2272无线模块工作原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。
PT2262/2272最多可有12位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供531441个地址码。
PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚（Dout）串行输出，可用于无线遥控发射电路。
PT2262和PT2272的引脚排列见图2。
对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的解码器。
若解码器没有数据线，则A6～A11作为地址线使用，这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“O”、“开路”三种状态之一，因此共有编码数312＝531441种；但若配对使用的解码器的A6～A11是数据线，例如PT2272，那么这时PT2262的A6～A11也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩下A0～A5共6根，编码数降为36=729种。
wifi接收模块原理
wifi接收模块原理
WiFi接收模块是一种用于接收无线网络信号的模块，其原理基于无线电通信技术。
在WiFi通信中，数据通过无线电波进行传输。
下面是WiFi接收模块工作原理的详细说明：
1. 射频前端接收：WiFi接收模块首先通过天线接收到来自WiFi路由器或其他WiFi发射设备发出的无线信号。
该无线信号采用射频（Radio Frequency，RF）形式传输，一般工作在
2.4GHz或5GHz频段。
2. 信号放大：接收到的射频信号经过低噪声放大器（Low Noise Amplifier，LNA）进行放大，以增强信号强度。
3. 混频器：放大后的射频信号与本地振荡器信号经过混频器混频，产生中频信号。
混频器通过调制和解调技术将高频射频信号转换为容易处理的中频信号。
4. 中频放大：中频信号经过中频放大器进行进一步放大，以增加信号的强度，以便于后续处理。
5. 中频滤波：放大后的信号进一步经过中频滤波器进行滤波，以去除不需要的频率成分和噪声。
6. 信号解调：经过中频滤波后的信号进入解调器，将信号恢复为数字信号。
解调器根据WiFi通信协议对信号进行解码和处理。
7. 数字信号处理：解调得到的数字信号经过数字信号处理芯片进行进一步处理，包括错误检测、纠错和解码等操作。
8. 数据输出：处理后的数字信号通过串行或并行接口输出给外部设备，用于后续数据处理和应用。
总之，WiFi接收模块通过接收、放大、混频、滤波、解调和数字信号处理等步骤，将接收到的无线信号转换为数字信号，并输出给外部设备使用。
这样，用户就可以通过WiFi接收模块连接到无线网络，享受高速、稳定的无线网络连接。
NRF24L01详细教程
NRF24L01详细教程NRF24L01是一款低功耗2.4GHz无线收发模块，广泛应用于各种无线通信项目中。
它可以使微控制器与其他设备进行无线通信，例如Arduino 与Arduino之间的通信、Arduino与无线传感器节点的通信等。
下面是一个详细的NRF24L01教程。
1.NRF24L01的基本介绍NRF24L01是一款由Nordic Semiconductor公司生产的低功耗无线收发模块，采用2.4GHz频段，具有快速的通信速率、低功耗、高阻塞容限等特点。
它可以与各种微控制器（如Arduino）进行通信，是一种理想的无线通信解决方案。
2.NRF24L01的物理连接在开始使用NRF24L01之前，需要将其与微控制器进行物理连接。
NRF24L01模块有8个引脚，分别是：VCC、GND、CE、CSN、SCK、MOSI、MISO和IRQ。
其中，VCC和GND连接到供电电源，CE和CSN连接到微控制器的任意数字引脚，而SCK、MOSI和MISO连接到SPI总线。
3.NRF24L01的库文件安装在编程之前，需要安装与NRF24L01相关的库文件。
可以在Arduino IDE的库管理器中并安装"nRF24L01"库。
安装完成后，就可以在程序中引用该库文件了。
4.NRF24L01的基本设置在程序中，首先需要进行NRF24L01的基本设置。
首先，在程序开头引入"NRF24L01.h"库文件。
然后，在setup(函数中，通过调用"NRF24L01"类的对象进行初始化设置。
设置包括设置CE与CSN引脚、设置通信频率、设置收发地址等。
5.NRF24L01的通信在进行基本设置之后，可以开始进行NRF24L01的通信。
通信包括发送数据和接收数据两个方面。
对于发送数据，可以使用"NRF24L01"类的write(函数将数据发送给另外一个NRF24L01模块；对于接收数据，则可以使用available(函数判断是否有数据接收到，并使用read(函数读取数据。
无线收发模块原理-详解
我亲耳清楚地听到原子弹的心脏的跳动。
2.Next year the bearded bear will bear a dear baby in the rear.
DF接收模块工作时一般输出的是高电平脉冲，不是直流电平，所以不能用万用表测试，调试时可用一个发光二极管串接一个3K的电阻来监测DF模块的输出状态。
DF无线数据模块和PT2262/PT2272等专用编解码芯片使用时，连接很简单只要直接连接即可，传输距离比较理想，一般能达到600米以上，如果和单片机或者微机配合使用时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，一般实用距离在200米以内。
2。超外差式RX3310接收模块
超外差接收模块的体积：35x13x8毫米
主要技术指标：
1。通讯方式：调幅AM
2。工作频率：315MHZ（声表上标注为316.8）(可以提供433MHZ，声表上标注为436，购货时请特别注明）
3。频率稳定度：±75KHZ
4。接收灵敏度：－102DBM
5。静态电流：≤5MA
4。接收灵敏度：－106DBM
5。静态电流：≤5MA
6。工作电流：≤5MA
7。工作电压：DC 5V
8。输出方式：TTL电平
315MHZ超再生接收模块7元一个433MHZ超再生接收模块7元一个
DF接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
lc12s无线传输模块工作原理
lc12s无线传输模块工作原理LC12S无线传输模块是一种广泛应用于物联网、遥控监测等领域的高性能无线传输设备。
它采用先进的无线通信技术，可以实现短距离内的数据高速传输。
本文将详细介绍LC12S无线传输模块的工作原理，包括其硬件组成、工作流程和软件实现。
一、硬件组成LC12S无线传输模块主要由射频芯片、天线、电源管理模块和其他外围电路组成。
射频芯片是模块的核心部分，负责接收和发送无线信号。
天线则用于发射和接收无线信号，保证模块与其他设备之间的无线通信。
电源管理模块负责给模块提供稳定的电源，并确保其正常工作。
其他外围电路包括接口电路、滤波电路等，用于保证模块的稳定性和可靠性。
二、工作流程LC12S无线传输模块的工作流程主要包括以下几个步骤：1.通信初始化：模块上电后，首先进行通信初始化，包括建立无线通信信道、设置通信协议、确定通信速率等。
2.数据发送：当需要发送数据时，模块会将数据打包成无线信号，通过天线发射出去。
在发射过程中，射频芯片会根据通信协议对信号进行调制和解调，以保证信号的可靠传输。
3.数据接收：模块会通过天线接收其他设备发送过来的无线信号，并交给射频芯片进行解调。
解调后的数据会被送到模块的接口电路，供上层应用程序使用。
4.通信结束：当通信完成或出现异常情况时，模块会进行通信结束操作，包括关闭无线通信信道、清理资源等。
三、软件实现LC12S无线传输模块的软件实现主要包括驱动程序和应用程序两个部分。
驱动程序负责与硬件交互，实现硬件的功能；应用程序则负责数据的处理和传输。
1.驱动程序：驱动程序通过接口电路与硬件交互，实现对硬件的控制和数据采集。
它通常使用嵌入式操作系统提供的API函数来实现，例如串口通信、中断处理等。
2.应用程序：应用程序通过接口电路获取驱动程序传输过来的数据，并进行处理和传输。
它通常使用嵌入式C语言编写，实现数据的解析、存储和传输等功能。
四、总结本文详细介绍了LC12S无线传输模块的工作原理，包括其硬件组成、工作流程和软件实现。
4g无线传输模块工作原理
4g无线传输模块工作原理4G无线传输模块是一种能够实现高速无线数据传输的设备。
它可以将数字信号转换为无线电信号，并通过无线信道传输到接收端，实现信息的传递。
4G无线传输模块的工作原理主要包括信号调制与解调、射频传输和网络接入三个方面。
信号调制与解调是4G无线传输模块的基本功能之一。
在发送端，数字信号经过调制电路转换为射频信号，然后通过天线发射出去。
而在接收端，接收到的射频信号经过解调电路转换为数字信号，以供后续处理和解码。
射频传输是4G无线传输模块的关键环节。
在传输过程中，射频信号通过天线发射出去，经过空间传播后到达接收端的天线。
为了保证信号的传输质量，4G无线传输模块需要通过频率选择和调制方式选择等技术手段，使信号能够在各种复杂的无线环境下稳定传输。
网络接入是4G无线传输模块的重要部分。
它通过与基站进行通信，将用户数据传送到互联网上。
在4G网络中，无线传输模块通过与基站建立连接，通过空中接口与基站进行数据交换，实现用户数据的上传和下载。
4G无线传输模块的工作原理可以详细分为以下几个步骤：发送端的4G无线传输模块将需要传输的数据进行编码和调制处理，将数字信号转换为射频信号。
这一过程中，需要使用调制技术将数字信号转换为能够在无线信道上传输的射频信号。
调制技术主要包括正交频分复用（OFDM）和多输入多输出（MIMO）等。
射频信号通过天线发射出去，经过无线信道传播。
在传输过程中，射频信号会受到多径效应、衰落等干扰因素的影响。
为了减小传输中的干扰和衰落，4G无线传输模块采用了多种技术手段，如自适应调制与编码、空间分集和重复编码等。
接着，接收端的4G无线传输模块接收到传输的射频信号。
通过射频前端电路和天线，将接收到的射频信号转换为中频信号，并经过放大、滤波等处理。
然后，中频信号经过解调电路解调处理，将射频信号转换为数字信号。
解调后的数字信号经过解码和译码处理，还原为原始数据。
然后，4G无线传输模块将数据通过网络接入，与基站进行通信，实现用户数据的上传和下载。
PT2262-PT2272无线收发讲解
51单片机综合学习系统之无线遥控模块应用篇《电子制作》2008年6月站长原创，如需引用请注明出处大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解与熟悉，学会了数字温度传感器DS18B20的基本知识，体会到了综合学习系统的易用性与易学性，这一期我们将一起学习无线电遥控的基本原理与应用实例。
先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。
图1 51单片机综合学习系统上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、200米无线遥控器，无线接收板，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。
PT2262/PT2272无线模块工作原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。
PT2262/2272最多可有12位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供531441个地址码。
PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚（Dout）串行输出，可用于无线遥控发射电路。
PT2262和PT2272的引脚排列见图2。
对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的解码器。
若解码器没有数据线，则A6～A11作为地址线使用，这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“O”、“开路”三种状态之一，因此共有编码数312＝531441种；但若配对使用的解码器的A6～A11是数据线，例如PT2272，那么这时PT2262的A6～A11也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩下A0～A5共6根，编码数降为36=729种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线收发模块原理-详解用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
1.With my own ears I clearly heard the heart beat of the nuclear bomb.我亲耳清楚地听到原子弹的心脏的跳动。
2.Next year the bearded bear will bear a dear baby in the rear.3.明年,长胡子的熊将在后方产一头可爱的小崽.4.3. Early I searched through the earth for earth ware so as to research in earthquake.早先我在泥土中搜寻陶器以研究地震.这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤0.1UA6。
发射电流：3～50MA7。
工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。
DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
当电压大于l2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的20％甚至更少，这点需要在开发时注意考虑。
DF数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与DF发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则DF发射模块将不能正常工作。
数据电平应接近DF数据模块的实际工作电压，以获得较高的调制效果。
DF发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。
DF模块的传输距离与调制信号頻率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。
一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
DF发射模块可以配两种接收模块组合使用1。
超再生式接模块超再生接收模块的体积：30x13x8毫米模块的中间两个引脚都是信号输出，连通的。
这是DF超再生接收模块的等效电路图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ(可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±200KHZ4。
接收灵敏度：－106DBM5。
静态电流：≤5MA6。
工作电流：≤5MA7。
工作电压：DC 5V8。
输出方式：TTL电平315MHZ超再生接收模块 7元一个433MHZ超再生接收模块 7元一个DF接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
这种电路的优点在于：1。
天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线2。
输出端的波形相对比较干净，干扰信号为短暂的针状脉冲，所以抗干扰能力较强。
3。
DF模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
4。
采用带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化。
2。
超外差式RX3310接收模块超外差接收模块的体积：35x13x8毫米主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ（声表上标注为316.8）(可以提供433MHZ，声表上标注为436，购货时请特别注明）3。
频率稳定度：±75KHZ4。
接收灵敏度：－102DBM5。
静态电流：≤5MA6。
工作电流：≤5MA7。
工作电压：DC 5V8。
输出方式：TTL电平315MHZ超外差接收模块 14元一个433MHZ超外差接收模块 14元一个这里提供的超外差接收模块采用进口高性能无线遥控及数传专用集成电路RX3310A，并且采用316.8M声表谐振器，所以工作稳定可靠，适合比较恶劣的环境下全天候工作。
超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆的，否则对接收灵敏度有很大的影响，所以如果用1/4波长的普通导线时应为23厘米最佳，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）3。
超外差RX3400接收模块315MHZ 3400超外差接收模块 25元一个433MHZ 3400超外差接收模块 25元一个超外差RX3400接收模块的性能比RX3310的更高，主要是灵敏度更高达到-106DB，适合高要求的系统中。
4。
超外差RX3600高可靠高灵敏接收模块315MHZ 高可靠高灵敏接收模块 29元一个433MHZ 高可靠高灵敏接收模块 29元一个这是采用RX3600芯片的高可靠高灵敏超外差接收模块，是目前性能最好的接收模块。
5。
超再生低电压微功耗接收模块315MHZ 低电压微功耗接收模块10元一个这种是315M超再生低电压低功耗专用接收模块，其他的接收模块工作电压一般要5V以上才能有较好的接收灵敏度，而这种模块工作电压只要3V，静态电流小于220微安，接收灵敏度为－93DB，体积只有25X10X3毫米。
超再生和超外差接收机的性能区别：超再生和超外差电路性能各有优缺点，超再生接收机价格低廉，经济实惠，而且接收灵敏度高，但是缺点也很明显，那就是频率受温度漂移大，抗干扰能力差。
超外差式接收机优点是频率稳定，抗干扰能力好，和单片机配合时性能比较稳定，缺点是灵敏度比超再生低，价格远高于超再生接收机，而且近距离强信号时可能有阻塞现象。
DF无线数传模块开发注意事项：DF模块必须用信号调制才能正常工作，常见的固定码编码器件如PT2262/2272，只要直接连接即可非常简单，因为是专用编码芯片，所以效果很好传输距离很远。
模块输出脚在模块内部通过一个上拉39K 电阻到+5V，使用的时候需要考虑解码器件的输入阻抗。
DF 模块还有一种重要的用途就是配合单片机来实现数据通讯，这时有一定的技巧。
1。
合理的通讯速率DF数据模块的最大传输数据速率为9.6KBs，一般控制在2.5k左右，过高的数据速率会降低接收灵敏度及增大误码率甚至根本无法工作。
2。
合理的信息码格式单片机和DF模块工作时，通常自己定义传输协议，不论用何种调制方式，所要传递的信息码格式都很重要，它将直接影响到数据的可靠收发。
码组格式推荐方案：前导码＋同步码＋数据帧前导码长度应大于是10ms，以避开背景噪声，因为接收模块接收到的数据第一位极易被干扰（即零电平干扰）而引起接收到的数据错误。
所以采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰。
同步码主要用于区别于前导码及数据。
有一定的特征，好让软件能够通过一定的算法鉴别出同步码，同时对接收数据做好准备。
数据帧不宜采用非归零码，更不能长0和长1。
采用曼彻斯特编码或POCSAG码等，如下面的数据格式有一定检错功能：3。
单片机对接收模块的干扰单片机模拟2262时一般都很正常，然而单片机模拟2272解码时通常会发现遥控距离缩短很多，这是因为单片机的时钟频率的倍频都会对接收模块产生干扰，51系列单片机工作的时候，会产生比较强的电磁辐射，频率范围在9MHZ-900MHZ，因此它会影响任何此频率内的无线接收设备的灵敏度，解决的方法是尽量降低CPU 晶体的频率。
测试表明：在1M晶体的辐射强度，只有12M晶体时的1/3，因此，如果把晶体频率选择在500K以下，可以有效降低CPU的辐射干扰。
另外一个比较好的方法是：将接收模块通过一个3芯屏蔽电缆（地，+5V，DATA，屏蔽线的地线悬空）将模块引出到离开单片机2米以外，则不管51CPU使用那个频率的晶体，这种干扰就会基本消除。
对于PIC单片机，则没有上述辐射干扰。
可以任意使用。
还可以改用频点较高的接收频率，如433MHz就可增加遥控距离，或者需要采用一些抗干扰措施来减小干扰。
