运动控制系统
运动控制系统概述
性能测试与评价：研究控制系统或控制元件在不同负载工况下的静动态 特性试验测试方法，以及性能评价与故障诊断等。
1.2、运动控制系统基本组成原理
系统静动态性能测试、 故障诊断和性能评价
控制器与控 制方法
驱动器
电力驱动元件、 驱动技术
扰动 执行机构
电动、液压、气动
负载
反馈元件
二、运动控制系统分类及特点
2.2 运动控制系统特点
运动控制系统运动规律复杂、速度响应快（大约在几～ 几十毫秒内）、负载变化大等。 对于电机驱动的运动控制系统特点：传输方便、速度高。 低速性能差、滞回和非线性较大。 对于液动伺服系统的特点：功率密度大、负载能力强、响 应快、低速平稳。泄漏、传输不方便。 对于气动伺服系统的特点：便于实现直线运动、比液压系 统传输方便。负载能力差、精度低、响应慢。
三、运动控制系统的应用与发展
3.1 应用 运动控制系统应用非常广泛：武器装备、机器人、工业
加工机床、冶金轧钢、交通工具、民用等各个领域。 3.2 发展 特种执行器（压电、人工肌肉、热敏、超音速电机、DDR 直驱电机、直线电机） 高功率密度执行机构（新材料，新结构、体积小、重量轻、 功率大） 非线性、滞回、死区控制方法 强耦合、过驱动复杂运动控制 超大功率驱动控制
传感器采集与 信号处理
二、运动控制系统分类及特点
2.1 运动控制系统分类 （1）按照执行机构的类型分：
电动、液动和气动
（2）按照被控物理量分： 位置（角位置）、速度（角速度）、力（力矩、压力）
（3）按照运动规律分：
点位控制系统、轨迹控制控制系统、随动控制系统
（4）按照控制器类型分：
模拟控制系统、数字控制系统
《运动控制系统》课件
闭环控制系统包含反馈回路，通过负反馈来自动调节系统的输出量，使其达到预定的目标值。
闭环控制系统的优点是精度高，抗干扰能力强，能够自动修正误差，适用于对精度要求较高的复杂系统。
闭环控制系统的缺点是结构复杂，设计难度较大，需要具备一定的稳定性分析和调整能力。
03
反馈控制原理的实现需要具备一定的传感器和控制器技术，以及对系统的数学建模和仿真分析能力。
01
反馈控制原理是通过比较系统的输入与输出信号，将输出信号的差值用于控制执行机构，以实现系统的自动调节。
02
反馈控制原理广泛应用于各种运动控制系统，能够提高系统的稳定性和精度。
04
运动控制系统的应用
运动控制系统能够精确控制机器人的动作和位置，实现自动化生产线的连续作业，提高生产效率和产品质量。
控制器的种类繁多，根据应用需求可以选择不同的控制器，如单片机、PLC、运动控制卡等。
执行器是运动控制系统的输出部分，负责将驱动器的电压或电流信号转换为机械运动。
执行器的种类也很多，常见的有步进电机、伺服电机、直线电机等。
执行器的选择要根据实际应用需求来决定，如需要高精度定位、快速响应等。
传感器的种类也很多，常见的有光电编码器、旋转变压器、霍尔元件等。
自动化决策
智能化运动控制系统将具备自适应学习能力，能够根据不同环境和工况自动调整控制策略，以适应各种复杂和动态的运动需求。
自适应控制
远程监控与控制
通过网络技术，实现对运动控制系统的远程监控和控制，方便对设备进行远程调试、故障诊断和远程维护。
数据共享与协同工作
通过网络化实现多设备之间的数据共享和协同工作，提高生产效率和设备利用率。
运动控制系统
知识创造未来
运动控制系统
运动控制系统是指利用电子设备和软件来实现运动控制的一种系统。
它可以用于控制机械设备、机器人、汽车等进行运动控制。
运动控制系统通常包括以下几个部分：
1. 传感器：用于检测实际运动的位置、速度、加速度等参数，并将
其转换为电信号。
2. 控制器：负责接收传感器的信号，并根据预设的控制算法，计算
出相应的控制命令。
3. 执行器：根据控制命令，进行相应的机械运动，如电机、气缸等。
4. 软件系统：包括控制算法、运动规划、通信协议等，用于实现运
动控制的逻辑和功能。
运动控制系统的主要功能包括位置控制、速度控制和力控制等。
通
过调整控制器的参数和算法，可以达到不同的控制效果。
运动控制系统广泛应用于各个领域，如工业自动化、机器人、航空
航天、医疗器械等。
它可以提高设备的精度、稳定性和生产效率，
实现自动化生产和操作。
1。
《运动控制系统》教案
《运动控制系统》教案一、教学目标1. 理解运动控制系统的概念和组成2. 掌握运动控制系统的分类和原理3. 了解运动控制系统在实际应用中的重要性二、教学内容1. 运动控制系统的概念和组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的分类和原理2.1 模拟运动控制系统2.2 数字运动控制系统2.3 位置控制、速度控制和加速度控制3. 运动控制系统在实际应用中的重要性3.1 运动控制系统在工业生产中的应用3.2 运动控制系统在技术中的应用3.3 运动控制系统在自动驾驶技术中的应用三、教学方法1. 讲授法：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。
2. 案例分析法：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。
3. 讨论法：组织学生探讨运动控制系统的发展趋势和挑战，培养学生的创新思维和问题解决能力。
四、教学资源1. 教材：《运动控制系统》2. 多媒体课件：PPT、动画、视频等3. 网络资源：相关论文、案例、新闻报道等五、教学评价1. 课堂参与度：评估学生在课堂讨论、提问等方面的积极性。
2. 课后作业：布置相关练习题，评估学生对运动控制系统知识的理解和掌握程度。
3. 小组项目：组织学生团队合作完成一个运动控制系统的应用案例，评估学生的实践能力和问题解决能力。
六、教学安排1. 课时：共计32课时，每课时45分钟2. 教学计划：第1-4课时：运动控制系统的概念和组成第5-8课时：运动控制系统的分类和原理第9-12课时：运动控制系统在实际应用中的重要性第13-16课时：运动控制系统的的发展趋势和挑战七、教学步骤1. 引入：通过一个实际应用案例，引出运动控制系统的重要性，激发学生的学习兴趣。
2. 讲解：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。
3. 案例分析：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。
运动控制系统练习题
运动控制系统练习题运动控制系统是一种用于控制运动装置的系统。
它可以通过控制电机和传感器等设备的工作，实现对物体的运动、位置和速度等的控制。
为了帮助大家更好地理解运动控制系统的工作原理和应用，接下来将提供一些练习题。
1. 什么是运动控制系统？提示：简要描述运动控制系统的定义和主要特点。
2. 运动控制系统有哪些常见的应用领域？提示：列举并简要介绍运动控制系统在工业、机器人和机械等领域的应用。
3. 运动控制系统的基本组成部分有哪些？提示：描述运动控制系统的主要组成部分，如电机、传感器、控制器等。
4. 请简要介绍运动控制系统的工作原理。
提示：概括地描述运动控制系统的工作流程和原理。
5. 如何选择适合的运动控制系统？提示：列举几个选择运动控制系统的关键因素，并解释其重要性。
6. 请简要介绍开环控制和闭环控制的区别。
提示：概括地比较开环控制和闭环控制的特点和应用场景。
7. 运动控制系统中的 PID 控制器是什么？它的作用是什么？提示：解释 PID 控制器的含义和作用，以及在运动控制系统中的应用。
8. 运动控制系统中常见的编码器有哪些类型？提示：介绍常见的编码器类型和其特点，如绝对编码器和增量编码器等。
9. 运动控制系统中常见的电机驱动器有哪些类型？提示：介绍常见的电机驱动器类型和其特点，如直流电机驱动器和步进电机驱动器等。
10. 在运动控制系统中，如何保证精确的位置控制？提示：描述一些常见的方法和技术，如反馈控制和伺服系统等，用于实现精确的位置控制。
以上是一些关于运动控制系统的练习题。
希望通过解答这些问题能够帮助大家对运动控制系统有更深入的了解。
如果还有其他问题或者需要更详细的解答，欢迎继续交流和探讨。

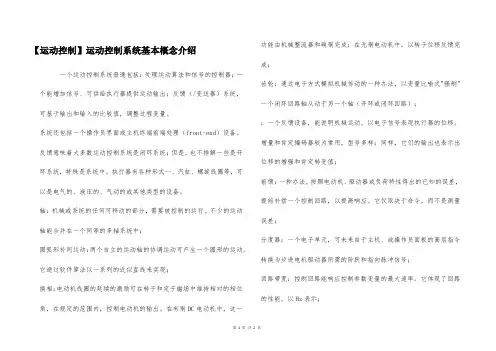

【运动控制】运动控制系统基本概念介绍
【运动控制】运动控制系统基本概念介绍一个运动控制系统普通包括：处理运动算法和信号的控制器；一个能增加信号、可供给执行器提供运动输出；反馈（/变送器）系统，可基于输出和输入的比较值，调整过程变量。
系统还包括一个操作员界面或主机终端前端处理（front-end）设备。
反馈意味着大多数运动控制系统是闭环系统；但是，也不排解一些是开环系统，特殊是系统中。
执行器有各种形式--、汽缸、螺旋线圈等，可以是电气的、液压的、气动的或其他类型的设备。
轴：机械或系统的任何可移动的部分，需要被控制的运行。
不少的运动轴能合并在一个同等的多轴系统中；圆弧形补间运动：两个自立的运动轴的协调运动可产生一个圆形的运动。
它通过软件算法以一系列的近似直线来实现；换相：电动机线圈的延续的激励可在转子和定子磁场中维持相对的相位角，在规定的范围内，控制电动机的输出。
在有刷DC电动机中，这一功能由机械整流器和碳刷完成；在无刷电动机中，以转子位移反馈完成；齿轮：通过电子方式模拟机械传动的一种办法，以变量比喻式"强制"一个闭环回路轴从动于另一个轴（开环或闭环回路）；：一个反馈设备，能说明机械运动，以电子信号表现执行器的位移。
增量和肯定编码器较为常用，型号多样；同样，它们的输出也表示出位移的增强和肯定转变值；前馈：一种办法，按照电动机、驱动器或负荷特性得出的已知的误差，提前补偿一个控制回路，以提高响应。
它仅取决于命令，而不是测量误差；分度器：一个电子单元，可未来自于主机、或操作员面板的高层指令转换为步进电机驱动器所需的阶跃和指向脉冲信号；回路带宽：控制回路能响应控制参数变量的最大速率。
它体现了回路的性能，以Hz表示；第1页共2页。
运动控制系统的组成
运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器，实现机械运动的系统。
它由多个组成部分构成，下面将逐一介绍。
1. 控制器控制器是运动控制系统的核心部分，它负责接收来自传感器的反馈信号，计算出控制信号，再将信号发送给执行器。
控制器的种类有很多，常见的有PLC、单片机、DSP等。
2. 传感器传感器是用来感知机械运动状态的装置，它可以将机械运动转化为电信号，再通过控制器进行处理。
常见的传感器有编码器、光电开关、压力传感器等。
3. 电机电机是运动控制系统中最常用的执行器，它可以将电能转化为机械能，实现机械运动。
常见的电机有直流电机、交流电机、步进电机、伺服电机等。
4. 驱动器驱动器是用来控制电机运动的装置，它可以将控制信号转化为电能，再通过电机实现机械运动。
常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。
5. 机械结构机械结构是运动控制系统中最基础的部分，它由各种机械零件组成，用来实现机械运动。
常见的机械结构有滑动轨道、旋转轴、传动装置等。
6. 人机界面人机界面是用来与运动控制系统进行交互的装置，它可以显示机械运动状态、控制参数等信息，同时也可以接收操作者的指令。
常见的人机界面有触摸屏、键盘、鼠标等。
7. 通信接口通信接口是用来与其他设备进行数据交换的装置，它可以将控制信号、反馈信号等信息传输给其他设备，同时也可以接收其他设备的指令。
常见的通信接口有串口、以太网口、CAN总线等。
运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。
每个部分都有其独特的功能和作用，只有将它们合理地组合起来，才能实现高效、稳定的机械运动。
运动控制系统的原理有哪些
运动控制系统的原理有哪些
运动控制系统的原理主要包括以下几个方面：
1. 传感器：运动控制系统通过传感器获取目标物体的位置、速度、加速度等信息，常用的传感器包括编码器、光电开关、加速度计等。
2. 控制器：运动控制系统使用控制器对传感器获取的数据进行处理和分析，确定目标物体需要的运动参数，如位置控制、速度控制、力控制等。
3. 执行器：运动控制系统通过执行器实现对目标物体的控制，常用的执行器包括电机、液压缸、气压缸等。
执行器根据控制器的指令进行动作，如转动电机、伸缩液压缸等。
4. 反馈控制：在运动控制系统中，反馈控制是非常重要的一部分。
通过不断地获取目标物体的实际状态，并与控制器给出的目标状态进行比较，根据比较结果进行修正，从而实现对目标物体运动的精准控制。
5. 控制算法：运动控制系统中的控制算法一般包括位置控制、速度控制和力控制等。
不同的应用场景需要不同的控制算法，常用的算法包括PID控制算法、模糊控制算法、自适应控制算法等。
通过以上原理的组合，运动控制系统可以实现对目标物体的精确控制，满足不同
应用场景的需求。
运 动 控 制 系 统
基于稳态模型的交流调速系统动态性能无法与直
流调速系统相比；基于动态模型的交流调速系统 （矢量控制系统，直接转矩控制系统）动态性能 良好，取代直流调速系统。 同步电动机交流调速系统 同步电动机的转速与电源频率严格保持同步， 机械特性硬。 电力电子变频技术的发展，成功地解决了阻碍同 步电动机调速的失步和启动两大问题。
负载可能是多个典型负载的组合，应根据实际负 载的具体情况加以分析。 1、 恒转矩负载 负载转矩的大小恒定，称作 恒转矩负载 TL 常数 a）位能性恒转矩负载 b) 反抗性恒转矩负载
图1-3 恒转矩负载
2、 恒功率负载
负载转矩与转速成反比， 而功率为常数，称作恒功 率负载
TL
m
PL
信号检测
电压、电流、转速和位置等信号 信号转换 电压匹配、极性转换、脉冲整形等 数据处理 信号滤波
二、运动控制系统的历史与发展
电力电子技术和微电子技术的兴起与发展，使交流
调速系统取代直流调速系统已成为不争的事实。 直流调速系统 直流电动机的数学模型简单，转矩易于控制。 换向器与电刷的位置保证了电枢电流与励磁电 流的解耦，使转矩与电枢电流成正比。 交流调速系统 交流电动机（尤其是笼型感应电动机）结构简单。 但动态数学模型具有非线性多变量强耦合的性质， 比直流电动机复杂得多。
1、电动机—— 运动控制系统的控制对象
从类型上分
直流电动机、交流感应电动机（交流异步电动机） 和交流同步电动机。 从用途上分 用于调速系统的拖动电动机和用于伺服系统的伺服 电动机。 2、 功率放大与变换装置 半控型向全控型发展 低频开关向高频开关发展 分立的器件向具有复合功能的功率模块发展
电力拖动实现了电能和机械能之间 的能量转换。 运动控制系统的任务 是：通过控制电机的电压、 电流、频率等输入量来改 变工作机械的转矩、速度、 位移等机械量，使各种工 作机械按人们期望的要求 运行，以满 足生产工艺及 其他应用要求。
运动控制系统
1运动控制系统组成：电动机、功率放大与变换装置、控制器及相应的传感器任务：通过控制电动机电压、电流、频率等输入量来改变工作机械的转矩、速度、位移等机械量，使各种工作机械按人们期望的要求运行，以满足生产工艺及其他应用的需要。
20 抑制电流脉动的措施：增加整流电路相数或采用多重化技术，设置电感量足够大的平波电抗器。
2转速控制的要求：（1）调速：在一定的最高转速和最低转速范围内，分档地或平滑地调节转速（2）稳速：在一定的精度所需转速上稳定运行，在各种干扰下不允许有过大的转速波动，以确保产品质量（2）加减速：频繁启动、制动的设备要求加速减速尽量快以提高生产率，不宜经受剧烈速度变化的机械则要求启动制动尽量平稳。
3 直流调速系统主要性能指标包括静态性能指标和动态性能指标两个部分：静态主要性能指标有调速范围D、静差率s、ΔnN。
动态性能指标分成跟随性能指标和抗扰性能指标。
给定控制信号作用下的动态性能指标有上升时间tr、超调量σ和峰值时间tp和调节时间ts。
扰动信号作用下的动态性能指标有动态降落ΔCmax和恢复时间tv。
3稳态性能指标：调速范围、静差率。
调速范围是最高转速nmax与最低转速nmin之比，静差率是指当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落Δn N与理想空载n0之比。
D=n N s /Δn N(1-s) Δn N =RId/Ce4反馈控制系统的作用：抵抗扰动，服从给定。
5比例控制的直流调速系统可以获得比开环调速系统硬得多的稳态特性，从而在保证一定静差率的要求下，能够调高调速范围，为此需设置电压放大器和转速检测装置。
（1）闭环系统静特性比开环系统机械特性要硬的多（2）闭环系统的静差率要比开环系统小得多（3）如果所要求的静差率一定，则闭环系统可以大大提高调速范围。
6开环系统的转速降落Δn op=RId/Ce。
闭环系统的转速降落Δn cl=RId/Ce(1+K)。
调速范围开环D op=n N s/Δn op(1-s)，D cl=n N s/Δn cl (1-s)。
《运动控制系统》教案
《运动控制系统》教案一、教学目标1. 了解运动控制系统的概念、组成和作用。
2. 掌握运动控制系统的常用传感器、执行器和控制器。
3. 学会分析运动控制系统的原理和应用。
4. 能够运用运动控制系统知识解决实际问题。
二、教学内容1. 运动控制系统的概念及组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素1.3 运动控制系统的分类2. 运动控制系统的常用传感器2.1 速度传感器2.2 位置传感器2.3 力传感器2.4 加速度传感器3. 运动控制系统的执行器3.1 电动机3.2 液压执行器3.3 气动执行器3.4 步进执行器4. 运动控制系统的控制器4.1 开环控制器4.2 闭环控制器4.3 模糊控制器4.4 神经网络控制器三、教学方法1. 讲授法：讲解运动控制系统的概念、原理和特点。
2. 案例分析法：分析运动控制系统的应用实例。
3. 实验法：进行运动控制系统的实验操作。
4. 小组讨论法：探讨运动控制系统相关问题。
四、教学重点与难点1. 教学重点：运动控制系统的概念、组成、原理及应用。
2. 教学难点：运动控制系统的传感器、执行器和控制器的选择与配置。
五、教学课时本课程共48课时，其中理论教学32课时，实验教学16课时。
教案内容请根据实际教学需求进行调整和补充。
希望这份教案能对您的教学有所帮助！如有其他问题，请随时联系。
六、教学过程1. 引入：通过生活中的运动控制实例，如智能家居中的窗帘自动打开、关闭，引出运动控制系统的基本概念。
2. 讲解：详细讲解运动控制系统的概念、组成和作用，以及常用传感器、执行器和控制器的工作原理及应用。
3. 案例分析：分析典型的运动控制系统应用实例，如、数控机床等，让学生了解运动控制系统在实际工程中的应用。
4. 实验操作：安排实验室实践环节，让学生动手操作运动控制系统，加深对理论知识的理解。
5. 总结：对本次课程内容进行总结，强调运动控制系统在现代工业中的重要性。
七、教学评价1. 平时成绩：考察学生在课堂上的表现，如发言、提问等。
运动控制系统
Shanghai university
电力拖动自动控制系统
第
1
篇
直流拖动控制系统
Shanghai university
直流调速方法
根据直流电动机转速方程
U IR n K eΦ
式中 n — U— I — R— — Ke— （1-1）
转速（r/min）； 电枢电压（V）； 电枢电流（A）； 电枢回路总电阻（）； 励磁磁通（Wb）； 由电机结构决定的电动势常数。
Shanghai university
1.1.1 旋转变流机组（G-M系统）
Ward-Leonard系统
图1-1 旋转变流机组和由它供电的直流调速系统（G-M系统）原理图
Shanghai university
• G-M系统特性
正向制动
n
正向电动
n1 n2
n0
-TL
O TL Te
Shanghai university
绪论
一。什么是运动控制系统？
运动控制系统（Motion Control System）也可称作电力 拖动控制系统（Control Systems of Electric Drive） 运动控制系统－－通过对电动机电压、电流、频率等 输入电量的控制，来改变工作机械的转矩、速度、位 移等机械量，使各种工作机械按人们期望的要求运行， 以满足生产工艺及其他应用的需要。工业生产和科学 技术的发展对运动控制系统提出了日益复杂的要求， 同时也为研制和生产各类新型的控制装置提供了可能。
Shanghai university
6．控制理论－－系统分析和设计的依据
控制理论是运动控制系统的理论基础，是指导系统分 析和设计的依据。控制系统实际问题的解决常常能推 动理论的发展，而新的控制理论的诞生，诸如非线性 控制、自适应控制、智能控制等，又为研究和设计各 种新型的运动控制系统提供了理论依据。
《运动控制系统》教案
《运动控制系统》教案第一章：运动控制系统概述1.1 运动控制系统的定义1.2 运动控制系统的作用1.3 运动控制系统的发展历程1.4 运动控制系统的应用领域第二章：运动控制系统的组成2.1 控制器2.2 执行器2.3 传感器2.4 驱动器2.5 运动控制器与执行器的接口第三章：运动控制算法3.1 PID控制算法3.2 模糊控制算法3.3 神经网络控制算法3.4 自适应控制算法3.5 预测控制算法第四章：运动控制系统的性能评估4.1 动态性能评估4.2 静态性能评估4.3 稳态性能评估4.4 鲁棒性评估4.5 节能性能评估第五章：运动控制系统的应用案例5.1 运动控制5.2 数控机床运动控制5.3 电动汽车运动控制5.4 无人机运动控制5.5 生物医学运动控制第六章：运动控制系统的建模与仿真6.1 运动控制系统的数学建模6.2 运动控制系统的计算机仿真6.3 仿真软件的选择与应用6.4 系统建模与仿真的实际案例6.5 建模与仿真在运动控制系统设计中的应用第七章：运动控制系统的故障诊断与容错控制7.1 运动控制系统的常见故障及诊断方法7.2 故障诊断算法及其在运动控制系统中的应用7.3 容错控制策略及其在运动控制系统中的应用7.4 故障诊断与容错控制在提高运动控制系统可靠性方面的作用7.5 故障诊断与容错控制的实际案例分析第八章：运动控制系统的优化与调整8.1 运动控制系统的性能优化方法8.2 控制器参数的整定方法8.3 系统调整过程中的注意事项8.4 优化与调整在提高运动控制系统性能方面的作用8.5 运动控制系统优化与调整的实际案例第九章：运动控制系统在工业中的应用9.1 运动控制系统在制造业中的应用9.2 运动控制系统在自动化生产线中的应用9.3 运动控制系统在技术中的应用9.4 运动控制系统在电动汽车技术中的应用9.5 运动控制系统在其他工业领域中的应用第十章：运动控制系统的发展趋势与展望10.1 运动控制系统技术的发展趋势10.2 运动控制系统在未来的应用前景10.3 我国运动控制系统产业的发展现状与展望10.4 运动控制系统领域的研究热点与挑战10.5 面向未来的运动控制系统教育与人才培养重点和难点解析重点一：运动控制系统的作用和应用领域运动控制系统在现代工业和科技领域中起着至关重要的作用。
运动控制系统
一、运动控制系统的定义与分类定义：以机械运动的驱动设备－－电动机为被控对象，以控制器为核心，以电力电子功率变换装置为执行机构，在自动控制理论指导下组成的电力传动自动控制系统。
分类：（1）按被控物理量分：以转速为被控量的系统叫调速系统，以角位移或直线位移为被控量的系统叫随动系统（或伺服系统）。
（2）按驱动电动机的类型分：用直流电动机带动生产机械的为直流传动系统，用交流电动机带动生产机械的为交流传动系统。
（3）按控制器的类型分：用模拟电路构成控制器的系统为模拟控制系统，用数字电路构成控制器的系统为数字控制系统。
二、直流调速方法答：（1）调节电枢供电电压U；（2）减弱励磁磁通 ；（3）改变电枢回路电阻R。
三、常用的可控直流电源答：（1）旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流电压。
（2）静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。
（3）直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压四、三种调速方法的性能与比较答：对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式为最好。
改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（即电机额定转速）以上作小范围的弱磁升速。
五、V-M系统的特点答：晶闸管整流装置不仅在经济性和可靠性上都有很大提高，而且在技术性能上也显示出较大的优越性。
在控制作用的快速性上，变流机组是秒级，而晶闸管整流器是毫秒级, 这将大大提高系统的动态性能六、V-M系统的问题答：（1）由于晶闸管的单向导电性，它不允许电流反向，给系统的可逆运行造成困难。
（2）晶闸管对过电压、过电流和过高的d V/d t与d i/d t 都十分敏感，若超过允许值会在很短的时间内损坏器件。
（3）由谐波与无功功率引起电网电压波形畸变，殃及附近的用电设备，造成“电力公害”。
运动控制系统的概念
运动控制系统的概念
运动控制（Motion Control）是自动化技术中的部分内容，是指让系统中的可动部分以可控制的方式移动的系统或子系统。
运动控制系统包括运动控制器（Motion Controller）、驱动器（Driver）、电机（Motor），可以是没有反馈信号的开环控制，也可以带有反馈信号的闭环控制，闭环控制也分为全闭环和半闭环控制。
控制器是可以产生控制目标（理想的输出或运动曲线），或是闭环控制系统中需要根据反馈信号运算调整执行速度和位置的器件。
驱动器是可以将控制器的控制信号转换为提供给电机能量的器件。
电机是实际使物体移动的装置，是运动控制的执行端。
执行端还包含编码器、减速机、导轨丝杆等机械装置。
分类
1、开环控制系统
控制器传输信号给驱动器，驱动器驱动电机运动，驱动器和控制器都无法知道电机是否达到预期的动作，典型的步进电机和风扇控制系统，是属于开环控制。
2、半闭环控制系统
对控制要求更准确的系统，在电机侧增加测量器件（如旋转编码器)，反馈信号进入驱动器和控制器中，让驱动器或控制器根据反馈调整电机的动作，使实际与命令的误差降到最小，如普通伺服电机控制系统。
3、全闭环控制系统
需要比半闭环更精准的运动系统，在执行端增加直线编码器，直接测量运动的实际位置，使执行更加准确，如直线电机控制系统。
运动控制系统的发展历程
运动控制系统的发展历程1. 概述运动控制系统是一个广泛应用于机械设备中的系统，用于控制和监测物体的运动。
随着科技的发展和工业自动化的推动，运动控制系统也得到了长足的发展。
本文将详细探讨运动控制系统从诞生到现在的发展历程。
2. 早期运动控制系统2.1 机械式运动控制系统最早的运动控制系统可以追溯到19世纪，在当时主要是以机械式的方式实现。
机械式运动控制系统通过连杆、凸轮和曲柄等机械元件的配合来实现对物体的运动控制。
这种系统结构简单，但受限于机械元件的耐久性和精度，应用范围有限。
2.2 电气式运动控制系统随着电气技术的发展，人们开始探索使用电气元件来实现运动控制系统。
1920年代，电机和电子管的应用为电气式运动控制系统的发展奠定了基础。
在这个阶段，人们主要使用继电器和电磁接触器来控制电机的运动，实现简单的运动控制功能。
2.3 数字式运动控制系统20世纪60年代，随着计算机技术的迅速发展，数字式运动控制系统开始兴起。
这种系统使用数字信号处理器（DSP）和微处理器来实现对运动的精确控制。
数字式运动控制系统具有更高的精度和灵活性，广泛应用于机械加工、自动化生产线等领域。
3. 现代运动控制系统3.1 高级运动控制算法现代运动控制系统注重增强系统性能和精确度。
高级运动控制算法的应用使得系统能够更加灵活地控制物体的运动。
例如，PID控制算法能够实现对物体位置、速度和加速度的精确控制。
同时，模糊控制、遗传算法等也逐渐应用于运动控制系统中，提高了系统的稳定性和响应速度。
3.2 传感技术的发展运动控制系统的发展不仅依赖于控制算法的改进，还离不开传感技术的发展。
随着传感器技术的进步，运动控制系统能够更准确地感知物体的位置和状态。
光电编码器、加速度传感器、激光测距仪等传感器的应用，为运动控制系统提供了更大的灵活性和精确度。
3.3 网络化和智能化随着信息技术的快速发展，运动控制系统向网络化和智能化方向发展。
通过将运动控制系统与网络相连接，可以实现远程监控和远程控制。
简述运动控制系统的组成
简述运动控制系统的组成运动控制系统，这个名字听起来可能有点高大上，但其实它就像一台精密的机器，让我们的日常生活变得更加便捷。
想象一下，咱们的生活就像一场精彩的舞台剧，运动控制系统就是那个默默无闻的导演，指挥着所有的演员，确保每个动作都能完美地呈现出来。
运动控制系统的组成大致可以分为几部分，今天就来聊聊这些“幕后英雄”。
最重要的得是传感器。
传感器就像是这部舞台剧中的观察员，它们用自己的“眼睛”和“耳朵”捕捉周围的一切信息。
想想看，假如没有它们，演员们怎么能知道观众的反应呢？传感器有很多种，温度传感器、压力传感器、光电传感器等等，它们能够实时监测环境变化，确保整个系统能根据实际情况进行调整。
这就像一个人走路时，不停地调整自己的步伐，以便更好地避开路上的小石子。
哎呀，跌倒可就尴尬了，谁愿意让自己丢脸呢？接下来得说说控制器。
控制器就像是这场戏的指挥家，负责调配各个部分的合作。
想象一下，乐队演奏时，指挥家要指挥乐手们的节奏和音调，不然那简直是一团乱麻。
控制器接收到传感器的信息后，会进行分析，然后发出指令，让系统做出反应。
比如说，如果温度传感器感受到温度过高，控制器就会指挥风扇开启，给大家降降温。
就像夏天时，谁不想在空调下待着，舒服得很呢？然后，咱们还有执行器。
执行器就像是那些在舞台上认真表演的演员，它们负责实际执行控制器发来的指令。
执行器的种类也多得很，有电机、气缸等等。
比如说，想让机器臂动一动，执行器就会接到指令，开始转动，就像一个演员在舞台上挥舞手臂，生动又形象。
每个执行器都有自己的“个性”，有的快速、有的稳重，但无论怎样，它们都是为了把指令完美呈现出来。
还有一种重要的组件就是人机界面。
人机界面就像是演员和观众之间的桥梁，让咱们能更好地理解舞台上的每一个瞬间。
通过这套系统，操作人员可以直观地看到传感器反馈的信息，也能发出指令给控制器。
这个界面通常是图形化的，简单明了，让人一看就懂，真是个贴心的小帮手。
运动控制系统总结
• 电流环设计完成后，把电流环等效成转速环（外 环）中的一个环节，再用同样的方法设计转速环 为典型II型系统。
图3-26 双闭环调速系统内环和外环的开环对数幅频特性 I——电流内环 n——转速外环
（3）内、外环开环对数幅频特性的比较 • 外环的响应比内环慢，这是按上述工程设计方法设计多环控
• 准确的测速时间是用所得的高频时钟脉冲个数M2 计算出来的，即 Tt M2/ f0，
• 电动机转速为
n 60 60 f0 ZTt ZM2
（2-80）
• T(M法2-测1)速时的转分速辨的率变定化义量为，时钟脉冲个数由M2变成
Q 6f0 0 6f0 0 6f0 0 Z(M 21 ) Z2 MZ2 M (M 21 )
h
3
4
5
6
7
Hale Waihona Puke 89 1052.6% 43.6% 37.6% 33.2% 29.8% 27.2% 25.0% 23.3%
tr / T 2.4 2.65 2.85 3.0 3.1 3.2 3.3 3.35
ts / T 12.15 11.65 9.55 10.45 11.30 12.25 13.25 14.20
异步电动机传递的电磁功率
Pm
3I
'2 r
Rr'
s
机械同步角速度
m1
1
np
异步电动机的机械特性
异步电动机的电磁转矩（机械特性方程式 ）
Te
Pm
m1
3np
1
Ir'2
Rr' s
1Rs
3npUs2Rr' /s
运动控制系统有哪些构成
一个运动控制系统的基本架构组成包括：
1、运动控制器：用以生成轨迹点(期望输出)和闭合位置反馈环。
许多控制器也可以在内部闭合一个速度环。
运动控制器主要分为三类，分别是PC-based、专用控制器、PLC。
其中PC-based运动控制器在电子、EMS等行业被广泛应用;专用控制器的代表行业是风电、光伏、机器人、成型机械等等;PLC则在橡胶、汽车、冶金等行业备受青睐。
2、驱动或放大器：用以将来自运动控制器的控制信号(通常是速度或扭矩信号)转换为更高功率的电流或电压信号。
更为先进的智能化驱动可以自身闭合位置环和速度环，以获得更精确的控制。
3、执行器：如液压泵、气缸、线性执行机或电机，用以输出运动。
4、反馈传感器：如光电编码器、旋转变压器或霍尔效应设备等，用以反馈执行器的位置到位置控制器，以实现和位置控制环的闭合。
众多机械部件用以将执行器的运动形式转换为期望的运动形式，它包括齿轮箱、轴、滚珠丝杠、齿形带、联轴器以及线性和旋转轴承。
以上就是运动控制系统的基本架构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用程序指令
运动指令
反馈元件
传动机构
上位计算机
运动控制器
驱动器
速度反馈
电机
负载
位置反馈
GTS-800-PV-PCI-G GTS-800-PV-PCI-B GTS-800-PG-PCI-G GTS-800-PG-PCI-B GTS-400-PV-PCI-G GTS-400-PV-PCI-B GTS-400-PG-PCI-G GTS-400-PG-PCI-B
通过机械传动装置对运动部 件的位置、速度进行实时的控制管理， 使运动部件按照预期的轨迹 和规定的运动参数（如速度、加速度参数 等）完成相应的动作。
应用程序指令
运动指令
反馈元件
上位计算机
运动控制器
驱动器
电机
负载
应用程序指令
运动指令
反馈元件
传动机构
上位计算机
运动控制器
驱动器
速度反馈
电机
负载
位置反馈
其他功能
支持扩展模块 支持串口调试 功能丰富的调试工具——MCT2008
四轴端子板新增功能
电机到位信号
模拟量输入信号(12位、16位)
增加了一路辅助编码器
增加输出保护电路
软件新增功能
刀向跟随功能 数字量输出定时信号功能 反向间隙补偿功能 自动回零功能
将要新增功能
位置比较输出功能
螺距误差补偿功能
…… …… ……
开关
EXI0
3K
EXI1
3K
EXI2
3K
…… EXI15
+ O -
传感器
驱动继电器
＋5V EXO0 EXO1 EXO2 …… EXO15
驱动指示灯
OGND OVCC
2A
+ -
DC 24V/12V
(电源由用户提供)
驱动器侧 控制器内部
＋5V 4.7ｋ 3K 3K 3K 3K ALARM0
• • • • • • • • • • • 模拟量输出 -10V~+10V 脉冲输出 4/8轴 PULSE+DIR/CW+CCW 编码器输入 4/8路四倍频增量式 最高频率8MHZ 辅助编码器 1路四倍频增量式 最高频率8MHZ 限位信号输入 每轴正负限位光隔 原点信号输入 每轴1路光隔 驱动报警信号输入 每轴1路光隔 驱动使能信号输出 每轴1路光隔 驱动复位信号输出 每轴1路光隔 数字量输入 16路光隔(NPN) 数字量输出 16路光隔
独立设置加速度和减速度，实现非对称加减速 能够设置S曲线加减速，实现平滑运动 能够在运动状态下更新目标速度
PT运动
实现自定义加减速曲线， 例如正弦曲线加减速 动态模式下不受FIFO容量 限制，可以输入任意多数据
电子齿轮运动
能够跟随任意轴的规划位置、编码器位置 能够在运动状态下更新传动比 能够设置跟随方向 能够通过设置离合区实现平滑变速 精确设置传动比
FOLLOW运动(电子凸轮)
能够跟随任意轴的规划位置、编码器位置
能够设置跟随方向、启动跟随条件、循环跟随次数
提供2个电子凸轮数据表，可以在运动状态下进行切换
插补运动
支持两个坐标系同时进行插补运动 插补缓存区段数多达4096段 支持缓存区暂停、恢复，暂停后可以进行其他运动 具有前瞻预处理功能，前瞻缓存区大小由用户指定 支持插补缓存区内的延时和数字量输出操作 缓存区内支持改变加速度、目标速度 可以在插补运动过程中修改速度倍率 可以支持当量不一致的插补运动
运动模式
点位运动
JOG运动
PT运动
电子齿轮运动
FOLLOW运动(电子凸轮)
插补运动
PVT运动
点位运动
独立设置加速度和减速度，实现非对称加减速
能够设置起跳速度，提高运动效率
能够设置S曲线加减速，实现平滑运动
能够在运动状态下更新目标位置和目标速度
JOG运动
PVT运动
能够设置运动的位置、速度和时间 实现自定义加减速曲线 实现平滑的速度变化
PT运动
PVT运动
运动程序
运动程序能够下载到运动控制器中执行，提高实时性 运动程序在运动控制器上独立执行，不占用主机资源 多个运动程序能够在运动控制器上并行执行(多线程)
应用功能
系统配置
可以将专用IO，如限位、伺服使能等，配置为通用IO
限位开关
LIMIT0＋ LIMIT0HOME0
+ o -
限位开关
+ o + o -
原点开关
伺服报警
＋5V ENABLE0 RESET0 ENABLE1 RESET1 伺服允许 伺服报警清除
其它轴的 专用输出
OGND OVCC
2A
+ DC 24V/12V
OGND OVCC
(外部电源由用户提供)
基本功能
可以将通用IO配置为专用IO
可以将系统配置为龙门模式
伺服控制
“PID+速度前馈+加速度前馈”控制算法 能够设置3组PID参数，并可在运动时切换 8轴闭环控制周期为125微秒 能够自动进行零漂补偿
其他功能
支持IO限位和软限位 支持IO触发平滑停止或急停 提供进入到位误差带标志 高速硬件Home、Index和探针捕获
