LED显示屏使用说明书v50
LED显示屏使用说明书v5.0教程文件
北京融视科技发展有限公司 P10单红异步控制版LED显示屏使用说明书前言感谢您选择北京融视科技发展有限公司LED显示屏产品，本说明书适用于P10单元板异步U盘控制显示屏。
北京融视LED显示屏控制软件无需安装，直接拷贝在任意目录即可。
运行软件打开LED显示屏控制软件文件夹，看到如下文件：单击LedNewWindow.exe 文件，进入运行界面。
注：对于U盘控制卡来说软件运行时会弹出对话框，这是由于软件没有发现串口连接造成的，点击确定即出现软件运行界面显示屏的硬件设置注：融视光电在给客户发送软件时已经进行了硬件设置，如果您无需改动可跳过此步。
·点击菜单栏按钮，出现密码输入窗口：初始默认管理员登录密码为168。
输入正确密码，即进入硬件配置窗口：对于P10单红系列产品显示屏来说您只需设置即可。
注：显示屏尺寸不同，高度、宽度的设置参数也不一样，您的显示屏尺寸参数在给您提供软件之前已经设置完毕，请您妥善保管。
如果遗失，您只需提供给我们您的显示屏尺寸，我们即可给提供正确的显示屏高度、宽度参数。
设置完显示屏高度、宽度参数后，点击后，再点击关闭即可。
输入一行走字文字新建节目·点击文件菜单，选择新建，在软件左侧的“节目管理”窗口中即出现新建的节目信息。
·在“节目管理”窗口中选择，开始对节目以进行设置。
·点击节目管理中的“分区”按钮，并选择单行文本。
现在您就有了一个可以输入文本的条目。
3.2输入一行LED显示屏上要显示的文本·选择，在属性编辑窗体中输入“北京融视科技发展有限公司”：·设置文字的高度，本例为·设置分区的尺寸在软件界面的右下角的“分区属性”窗口中设置分区尺寸，分区尺寸不能超过上面硬件设置中的显示屏尺寸。
本例为高度32，宽度288。
好，现在一个可显示的走字文本已经录入成功。
·将您的节目保存到U盘。
注：您必须使用纯粹的U盘，而不是mp3、录音笔等有存储功能的电子产品代替，否则控制卡无法分别哪个文件保存的是节目信息。
LED显示屏使用说明书
XXX电子科技有限公司LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
【硬件设备清单】LED显示屏信号连接线电源连接线系统发送卡（装载在电脑主机内）系统接收卡（装载在LED 显示屏内）台式电脑（含DVI视频输出的独立显卡）LED显示屏及相关附属配件【使用流程】硬件安装，安装步骤如下：1、把独立显示卡插装于主板的AGP插槽，安装好该卡的驱动程序；2、将系统发送卡插装于空的PCI插槽(如果有使用)；3、用DVI信号线把系统发送卡与独立显示卡连接在一起；4、用数据控制线将发送卡与电脑串口相连（USB线）；5、用网线将发送卡与所有接收卡依次串联；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。
软件安装，安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
2、播放软件安装大屏幕专用播放与设置软件，LED演播室，LEDVISION或其他控制软件；将随屏所附应用软件光盘插入光驱，复制或安装所有的程序到计算机上（如解码器等）。
【显示屏操作步骤】开关屏1、开屏：请先打开计算机，再打开LED显示屏。
2、关屏：请先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
【注意事项】1、避免在全白屏幕状态下开屏，因为此时对屏体的冲击电流最大；2、环境温度过高或散热条件不好时，LED显示屏应注意不要长时间开屏；3、温湿度适当，环境温度-20°C≤t≤60°C（特殊温度要求的除外），湿度10%-95%RH；4、供电电压符合要求，LED显示屏的供电电压：220V±10%，频率：50HZ±5%；在使用流程中的其他问题，请翻阅相关说明，如有疑问请联系我们。
以上考虑难免有不全面的地方，后续将继续补充，也希望您能多提建议，共同维护和使用好显示屏，谢谢！领先创新高效服务地址：济南市历城区工业北路东段开源路8号。
LED显示屏使用说明书
L E D显示屏使用说明书 Prepared on 24 November 2020LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
☆使用硬件设备清单LED显示屏信号连接线电源连接线系统控制卡（装载在电脑内）系统接收卡（装载在LED显示屏内）台式电脑（含DVI视频输出及串口）显示屏以及相关附属配件☆使用流程硬件安装安装步骤如下：1、把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；2、将数据采集卡插于空的PCI插槽(如果有使用)；3、用DVI电缆线把数据采集卡与显示卡连接在一起；4、把控制线与串口(Rs232)相连（可选,灵星雨系统需要）；5、用网线与接收卡相连；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。
软件安装安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
首先安装；然后再安装驱动程序；最后安装控制面板。
2、播放软件安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
☆电子屏操作步骤（重要）1、开屏：请先打开计算机，再打开电子屏。
为各设备通入电源（确保输入电压符合产品要求）打开LED屏体（屏体通电瞬间会有区域性的闪烁，表明屏体通电），打开计算机，务必确保显卡设置正确（不正确会没有显示画面，即黑屏），打开控制软件，进行基本的像素尺寸和显示区域设置（此设置并不影响LED显示屏画面的显示）2、关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
☆发现问题1 检查各接线方式是否正确，包括，强电部分的连接（弱电部分已经在生产企业测试完成），信号连接是否正确，主要为系统接收卡输入与输出方向是否正确，接收卡上有方向示意。
系统连接是否正确（请翻阅系统连接说明）计算机软件部分是否完成安装，包括显卡的设置（请翻阅显卡设置说明）和控制软件安装。

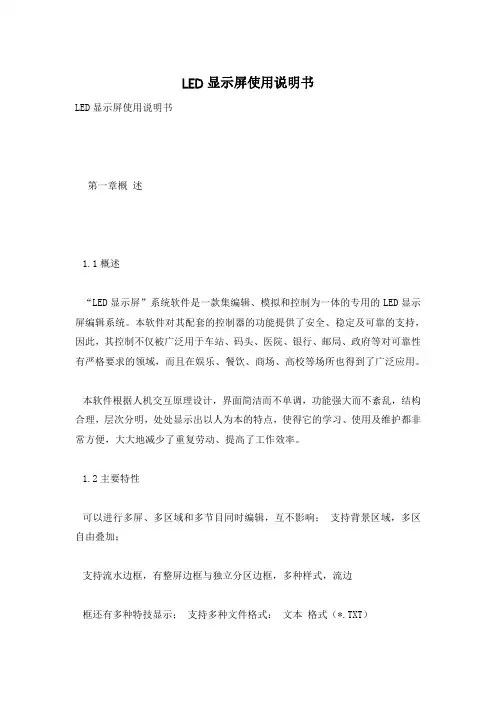

LED显示屏使用说明书
LED显示屏使用说明书LED显示屏使用说明书第一章概述1.1概述“LED显示屏”系统软件是一款集编辑、模拟和控制为一体的专用的LED显示屏编辑系统。
本软件对其配套的控制器的功能提供了安全、稳定及可靠的支持，因此，其控制不仅被广泛用于车站、码头、医院、银行、邮局、政府等对可靠性有严格要求的领域，而且在娱乐、餐饮、商场、高校等场所也得到了广泛应用。
本软件根据人机交互原理设计，界面简洁而不单调，功能强大而不紊乱，结构合理，层次分明，处处显示出以人为本的特点，使得它的学习、使用及维护都非常方便，大大地减少了重复劳动、提高了工作效率。
1.2主要特性可以进行多屏、多区域和多节目同时编辑，互不影响；支持背景区域，多区自由叠加；支持流水边框，有整屏边框与独立分区边框，多种样式，流边框还有多种特技显示；支持多种文件格式：文本格式（*.TXT）超文本格式（*.RTF,*.DOC,*.DOCX）图片格式（*.JPG,*.BMP,*GIF，*.AVI,*.SWF）图表格式（*.XLS, *.XLSX,*.XLC）支持表格编辑，还能够载入现存表格进行实时编辑；支持多种时间、日期显示格式；支持温度、湿度、噪声显示；支持正、倒计时；支持大容量存储；支持多种动画效果，并能对动画速度、停留时间进行设置；支持显示屏参数的初始化设置、保存及加载，并且可以进行密码保护，防止被恶意修改；可以随时查看各个屏的编辑信息；支持串口、U盘、自带网络传输；支持多屏群发，多屏控制。
1.1.3运行环境操作系统：中英文Windows 2000/2003/ME/NT/XP/VSTA/WIN7；硬件要求：CPU: 奔腾300MHz以上内存:64M第二章安装与卸载2.1 安装安装EQ一卡通系统，可按照如下步骤进行：将标有“LED显示屏控制系统”的’光盘放入CD或U盘后，它将自动运行，并弹出系统的安装向导。
（如果没有弹出，则请双击驱动盘符以打开安装光盘，然后，双击“EQ一卡通.exe”文件,在弹出的安装向导对话框中，单击下一步，系统将自动进行安装。

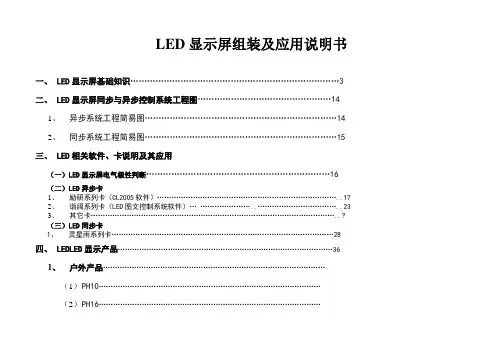

LED显示屏操作流程说明书
LED显示屏组装及应用说明书一、LED显示屏基础知识 (3)二、LED显示屏同步与异步控制系统工程图 (14)1、异步系统工程简易图 (14)2、同步系统工程简易图 (15)三、LED相关软件、卡说明及其应用（一）L ED显示屏电气极性判断 (16)（二）L ED异步卡1、励研系列卡（CL2005软件） (17)2、诣阔系列卡（LED图文控制系统软件） (23)3、其它卡…………………………………………………………………………………………..?（三）L ED同步卡1、灵星雨系列卡 (28)四、LEDLED显示产品 (36)1、户外产品…………………………………………………………………………………（1）P H10…………………………………………………………………………………（2）P H16…………………………………………………………………………………（3）P H20（全彩）…………………………………………………………………………………2、室内产品 (40)（1）P H3.0…………………………………………………………………………………（2）P H3.75…………………………………………………………………………………（3）P H5.0…………………………………………………………………………………3、亚户外产品…………………………………………………………………………………（1）P H10亚户外……………………………………………………………………………（2）P H5.0半户外……………………………………………………………………………五.显示屏操作注意事项及维修资料 (43)一、LED显示屏基础知识1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
LED显示屏操作流程说明书
是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；
11：什么是3并1？其优点和缺点是什么？
3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；
视角是观察方向的亮度下降到LED显示屏法线方向亮度的1/2时，同一个平面两个观察方向与法线方向所成的夹角。分为水平和垂直视角；
可视角是刚好能看到显示屏上图像内容的方向，与显示屏法线所成的夹角；
最佳视角是能刚好完整地看到显示屏上的内容，且不偏色，图像内容最清晰的方向与法线所成的夹角；
23：什么是最佳视距？
33：什么是光纤传输？什么是网线传输？
光纤传输是将电信号转换成光信号利用透明的玻璃纤维传输；网线传输是利用金属导线直接电信号进行传输；
34：什么情况下用网线？什么情况下用光纤？
当显示屏和控制电脑的距离小于100M时，用网线传输；当两者间的距离小于500M大于100M时，用多模光纤，当距离大于500M以上时，用单模光纤；
模拟信号指在时间上信号幅度的取值是连续的；处理和控制这种信号的电路就叫做模拟电路；
39：什么是PCI插槽?
PCI插槽是基于PCI局部总线（Pedpherd Component Interconnect，周边元件扩展接口）的扩展插槽,
PCI插槽是主板的主要扩展插槽，通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有外接功能;
3、其它卡…………………………………………………………………………………………..?
（三）LED同步卡
LED显示屏使用手册.
LED显示屏使用手册目录第一章概述 (3)第二章系统组件 (4)第三章系统连接示意图 (5)一、LED显示屏系统连接图 (5)二、系统各设备前后面板图 (6)第四章系统各设备功能说明 (7)一．计算机 (7)二．显示屏控制器 (8)1. 设备功能 (8)2. 显示屏控制器输出接口要求： (9)3. 主控板工作指示灯工作状态说明(QS7.822.1029A) (9)三．控制分配器 (10)1. 显示屏控制分配器与模块之间的通信要求： (10)2. 控制分配器接口连线说明 (10)3 工作指示灯工作状态说明 (12)四．亮度采集器 (12)五．PLC控制器 (12)第五章模组内部连线图 (13)第六章系统连线说明 (14)第七章显示屏基本操作 (15)一．开屏 (15)二．节目源的切换 (17)三．关屏 (19)第八章故障现象及判断处理 (19)一正常开机后整屏黑屏无显示 (19)二正常开机后或工作中突然出现整屏花或整屏闪烁 (21)三计算机与控制器无法正常通讯 (22)四计算机与控制分配器无法正常通讯 (22)五无法远程开关屏 (23)六显示模组一列黑屏 (23)七显示屏一列闪烁或显示不正常 (24)八显示模组一个不亮或显示不正常 (24)九显示模块一个或几个不亮或显示不正常 (24)十显示模块上有瞎灯或显示不正常的区域 (24)第一章概述青松科技的DVI系统包括硬件系统和软件系统两个部分。
硬件系统由显示屏控制器、控制分配器、亮度采集器及PLC控制器组成，后两者属于可选设备。
软件系统由青松同步屏控制软件、大屏导播软件、PLC控制软件（可选）组成。
控制分配器通过一根光纤与显示屏控制器相连，显示屏控制器则通过一条RS232串行线与PC机相连。
显示屏端控制板通过网线与控制分配器相连，在PC 机上运行青松同步屏控制软件及大屏导播软件，即可对显示屏显示内容进行控制。
本系统只用于青松DVI系统显示屏的控制，并提供联机和脱机两种控制方式。
LED显示屏操作手册
a仅计算机,b复制模式，c扩展模式，d仅投影模式
使用快捷键：win+P即可进入如上图选择模式
2.初始设置时需要选择复制模式即输出给LED显示屏视频画面与计算机画面同步
1).选择扩展模式：LED显示屏点数大于电脑桌面或者不想画面占用计算机桌面
2).选择投影模式：显卡只输出给LED显示屏，用于LED屏过大
3.打开LED控制软件，点击用户高级登录输入“666”
1.软件最上方出现“未检测到发送卡”说明就是USB没连到发送卡或者驱动损坏
股贵如工具的插件⑻用户
1）重新拔插USB插头或者换一个插口，换一根USB线
2）重新安装ห้องสมุดไป่ตู้件
2 .点击显示屏配置
LED显示屏操作手册
一开机规范
开屏：先打开计算机，再打开LED显示屏
关屏：先关掉LED显示屏，关掉控制软件，再关掉计算机
二连线规范
点亮LED显示屏需要的设备：计算机，发送卡，LED显示屏设备之间的连接：
1.显卡DVI输出到发送卡；
2.计算机USB线控制发送卡；
3.发送卡通过网线连接显示屏；
三使用规范
1）查看发送卡分辨率：要大于等于显卡分辨率且大于等于LED显示屏分辨率一般设成显卡分辨率；如LED显示屏分辨率过高过宽可以在自定义设置显示
2）进入接收卡界面：
通常情况下，客户只需点击“从接收卡读取”回读程序即可；如客户需要更换新卡，点击“从文件载入”加载出厂程序文件即可；点击“发送到接收卡”。
3）进入显示屏连接
LED显示屏用户手册范本
LED显示屏用户手册市光能科技传真：02销售热线：（郭红磊）网址：目录温馨提示 (03)第一章LED屏的规格和组成 (04)一、概述 (04)二、规格与参数 (04)三、屏体的组成 (08)第二章控制系统的连接与设置 (11)一、控制系统的工作条件 (11)二、控制系统的安装 (11)三、控制系统的设置 (12)第三章屏体的结构与安装 (16)一、户外屏的结构与安装 (16)二、室屏的结构与安装 (19)三、异步屏的结构与安装 (21)第四章使用注意事项 (22)一、防静电要求 (22)二、发光面防护要求 (22)三、开闭屏体注意事项 (22)四、软件操作注意事项 (22)第五章常见故障排除 (23)一、现象1：显示屏不亮 (23)二、现象2：显示屏花屏或闪烁 (23)三、现像3：显示屏部分黑屏 (23)四、现象4：不能播放DVD或影音文件 (23)温馨提示市光能科技是一家集LED显示屏、LED照明及LED灯饰产品的研发、制造、销售和服务为一体的综合性专业生产企业。
公司拥有先进的专业生产配套设备和高素质的管理团队，遵循“诚实守信、客户至上、以人为本、品牌经营”的经营理念，竭诚与国外广大客商共同打造LED光电行业的辉煌。
欢迎您使用市光能科技的产品!本手册只适用于市光能科技生产的LED显示屏用户的使用。
在使用本公司产品前，请仔细阅读本手册。
因不遵守本手册中的相关事项，或人为因素所引起的产品故障或损害，均不在厂家的保修围。
请妥善保管好所配资料和随屏附件。
如有疑问，请与本公司客服中心联系。
注意：本手册的相关容可能会因产品的更新而发生改变。
若与实物存有差异，请以实物为准。
相关设计和规格如有变更，恕不另行通知。
第一章LED显示屏的规格和组成一、概述LED显示屏作为新一代的显示媒体，以其亮度高、能耗低、故障少、寿命长、显示容多样、显示方式丰富、影像效果好、性价比高等优势已广泛用于：机场、车站、码头、商场、银行、医院、体育场馆、户外广告、公众信息等领域。
【精品】LED电子显示屏使用说明(精)
L E D电子显示屏使用说明(精)LED FOR WINDOWS LED电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明......... ......... (22)一、异步显示屏系统构成及安装本系统由 LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。
用户主要完成串口通讯线缆的制作。
线缆两头为两 DB9插孔头(如图 1.1所示 ,制作时 2对 2(主机信号接收可不连 , 3对 3(主机信号发送 , 5对 5(地线即可。
使用时,将线缆一头与计算机的一个串口相连,另一头与 LED 电子屏屏体相连。
DB9插头 DB9插孔图 1.11 2 3 4 5 5 4 3 2 19 8 7 6二、软件的安装1、 1 安装:对于像文件名后面的后缀是 .EXE 的软件直接将其复制到您的计算机中既可使用 , 如果是 setup 的安装文件 , 打开它 , 按照提示进行安装即可 .1、 2 卸载:如果您需要进行对此软件的卸载 , 只要找到此软件的卸载程序启动即可 . 如果是直接复制到您计算机的软件 , 它将不会有卸载程序 . 而您只要将其删除就可以啦 .1、 3 运行环境:◆操作系统中文 Windows95/98/ME(不建议使用 XP 系统◆最低配置CPU :奔腾 100MHz 以上内存:32M显卡:SVGA 16位色显示模式以上其它:RS232口◆建议配置CPU :奔腾 233MHz 或更高内存:64M 以上显卡:SVGA 24位色以上显示模式其它:RS232口 USB口 ( 需要 USB 对 COM 口的数据转换线三、软件的使用安装完成后,可在“开始”的“程序”菜单中找到 LED 电子显示屏目录,点击 LED 电子显示屏图标,启动软件,或通过直接在软件安装目录下,点击 LED.EXE 文件 ,来启动软件。
LED显示屏使用说明书
3.3. LED 显示屏操作步骤
开屏：请先打开计算机，再打开电子屏。 关屏：请先关闭电子屏，再关闭计算机。 制作节目，请将电子屏黑屏或关闭。 发现问题, 请先关掉电子屏，再与我公司工程部联系。
9
深圳市航天宇科技有限公司
版本:A1
4、 注意事项！
静电防护要求： 计算机及显示屏接地要良好。 LED 显示屏供电的插座或开关接地要稳固，接地电阻小于 4 欧姆。 测试接地方法：把万用表调到交流 1000V 档位，红色表笔对火线，黑色对地线，如
2
深圳市航天宇科技有限公司
1、 安装方式
贴墙式
版本:A1
屋顶式
3
镶墙式
深圳市航天宇科技有限公司
版本:A1
吊挂式
4
落地式
深圳市航天宇科技有限公司
版本:A1
立柱式
5
深圳市航天宇科技有限公司
2、 系统说明
2.1.显示屏基本配件构成 显示屏单元板（模组） 显示屏箱体 开关电源 信号连接线 安装钢结构及装修边框 控制系统 供电系统
故障原因
解决方法
1：箱体内电源输出电压低 箱体一部分不亮或偏暗 2：箱体内电源连接松动
3：箱体内电源已坏
一长条模组没信号 一长条模组偏色
1：模组信号线松动 2：模组电源线松动 3：模组已坏 4：转接卡坏 5：排线坏
1：模组信号线松动 2：模组电源线松动 3：模组已坏 4：转接卡坏 5：排线坏
模组小块缺色
的通讯线 5：把计算机屏保设置为“无”，监
视器节能设置设为“从不”
启动 LED 演播室后 提示找不到系统
1：COM 口到发送卡之间的通讯 线未连接（灵星雨系统）
2：USB 到数据发送卡之间的通 讯线未连接（德普达系统）
led显示屏使用手册
led显示屏使用手册几十年前大型的LED显示屏是用灯泡或照明灯构成，发展到后来的显像管（CRT），主要用在运动场所转播比赛，如今最先进的电子显示屏是LED显示屏。
其它一些显示技术，如LCD，机电结构类的显示屏和灯泡显示在某些特定的场合还有一定的用途，但LED显示屏被证明是最可靠，高效，节能，明亮，在技术上也最方便实现.LED发光技术的原理是某些半导体材料在通以电流的情况下会发出特定波长的光，这种电到光的转换效率非常高，对所用材料进行不同的化学处理，就可以得到各种亮度和视角的LED。
LED显示屏是将LED模块或像素管按照实际需要大小拼装排列成矩阵，配以专用显示电路，直流稳压电源，软件，框架及外装饰等，即构成一台LED显示屏。
一、LED显示屏概述什么是LED？在某些半导体材料的 PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN 结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管，通称 LED 。
LED的特点LED是发光二极管的简称（Light Emetting Diodeo）。
由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点，使其成为室内外信息显示终端的主要发光器件。
LED与LED显示屏LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。
由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（ 10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示屏方式匹敌。
把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内 LED 屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED 屏的象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。
LED显示屏操作说明
LED显示屏操作说明1. 简介LED显示屏是一种使用LED（发光二极管）作为光源的显示设备，具有亮度高、颜色鲜艳、可视角度广等特点。
LED显示屏广泛应用于室内外广告牌、体育场馆、舞台演出、商业展示等场所。
本文档将介绍如何正确操作LED显示屏。
2. 开机与关机2.1 开机操作步骤如下所示：1.确保电源插头正确连接，并插入电源插座。
2.找到LED显示屏的电源开关，将其打开。
3.等待LED显示屏启动，通常会显示一个启动界面或者欢迎词。
2.2 关机关闭LED显示屏的步骤如下所示：1.找到LED显示屏的电源开关，将其关闭。
2.拔出电源插头，从电源插座断开电源。
3. 屏幕显示设置3.1 亮度调节LED显示屏的亮度是可以调节的，通常有一个功能按钮或遥控器上的按键用于亮度调节。
按照以下步骤进行亮度调节：1.找到亮度调节功能按钮或遥控器上的亮度调节按键。
2.按下亮度调节按键，屏幕上会显示当前亮度水平。
3.通过按一下按键或向上/向下箭头键来增加或减少亮度。
4.当达到所需亮度水平时，释放按键。
3.2 色彩设置LED显示屏的色彩设置通常可以通过菜单进行调节。
按照以下步骤进行色彩设置：1.找到菜单功能按钮或遥控器上的菜单按键。
2.进入菜单界面后，找到色彩设置选项。
3.使用导航键在选项之间切换，选择需要调节的色彩选项，如亮度、饱和度、色温等。
4.通过按一下导航键或向上/向下箭头键来增加或减少选定色彩的数值。
5.当达到所需色彩效果时，确认设置并退出菜单。
4. 显示内容的切换与编辑4.1 显示内容切换LED显示屏可以显示不同类型的内容，如文字、图像、视频等。
切换显示内容的步骤如下：1.找到切换显示内容功能按钮或遥控器上的切换按键。
2.按下切换按键，屏幕上会显示当前内容的类型和编号。
3.通过按一下切换按键或向上/向下箭头键来切换到所需的显示内容。
4.当切换到所需内容时，释放按键。
4.2 显示内容编辑有时候需要对当前显示内容进行编辑，如修改文字内容、更换图片等。
LED显示屏用户手册
LED显示屏用户手册目录1.介绍2.功能特点3.硬件规格4.安装与设置5.使用说明6.维护与保养7.常见问题解答1. 介绍欢迎使用LED显示屏用户手册。
该手册旨在帮助用户了解和操作LED显示屏，包括功能特点、硬件规格、安装与设置、使用说明、维护与保养以及常见问题解答等方面的内容。
2. 功能特点LED显示屏具有以下功能特点：- 高清显示：采用高亮度LED灯珠，显示效果清晰明亮。
- 多种显示模式：支持多种显示模式，如文字滚动、图片显示、视频播放等。
- 蓝牙控制：支持通过蓝牙连接手持设备控制显示内容。
- 多语言支持：支持多种语言显示，满足不同用户的需求。
3. 硬件规格LED显示屏的硬件规格如下： - 屏幕尺寸：根据型号不同，屏幕尺寸可能有所差异。
- 分辨率：高清分辨率保证显示效果清晰。
- 亮度：采用高亮度LED灯珠，保证显示亮度。
- 防尘防水等级：根据型号不同，屏幕可能具备不同的防尘防水等级。
4. 安装与设置LED显示屏的安装与设置步骤如下： 1. 确保安装场所符合要求：选择安装场所应具备稳定的电源供应以及适宜的环境温度和湿度。
2. 安装支架：根据提供的安装说明，安装支架并固定显示屏。
3. 连接电源：将显示屏的电源线与稳定的电源连接。
4. 连接数据线：根据提供的连接说明，将显示屏的数据线与控制设备连接。
5. 设置参数：根据提供的设置手册，设置显示屏的亮度、显示模式等参数。
5. 使用说明使用LED显示屏的步骤如下： 1. 打开电源：打开显示屏电源，待屏幕亮起。
2. 选择显示模式：根据需要选择相应的显示模式，如文字滚动、图片显示、视频播放等。
3. 设置显示内容：根据具体需求，设置显示内容的文字、图片或视频文件。
4. 调节亮度：根据环境光照情况，适当调节显示屏的亮度，以确保显示效果清晰可见。
6. 维护与保养LED显示屏的维护与保养方法如下： - 定期清洁：使用无纺布或软刷子轻轻清洁显示屏表面，不要使用湿布或化学溶剂。
LED显示屏操作流程说明书
LED 显示屏组装及应用说明书一、 LED显示屏基础知识⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、 LED 显示屏同步与异步控制系统工程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯141、异步系统工程简易图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯142、同步系统工程简易图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15三、 LED 相关软件、卡说明及其应用（一） LED 显示屏电气极性判断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16（二） LED 异步卡1、励研系列卡（ CL2005 软件）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..172、诣阔系列卡（ LED 图文控制系统软件）⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..233、其它卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..?（三） LED 同步卡1、灵星雨系列卡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28四、 LEDLED 显示产品⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯361、户外产品⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1） PH10⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2） PH16⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3） PH20（全彩）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、室内产品⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40（1） PH3.0⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2） PH3.75⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3） PH5.0⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3、亚户外产品⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1） PH10 亚户外⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2） PH5.0 半户外⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五 .显示屏操作注意事项及维修资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43一、 LED 显示屏基础知识1 ：什么是 LED？LED 是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“ LED”，特指能发出可见光波段的LED;2 : 什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距 ( 点间距 ) ？由一个像素点中心到另一个像素点中心的距离；4：什么是 LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
LED显示屏操作手册
LED显示屏操作手册目录一开机规范开屏：先打开计算机，再打开LED显示屏关屏：先关掉LED显示屏，关掉控制软件，再关掉计算机二连线规范点亮LED显示屏需要的设备：计算机，发送卡，LED显示屏设备之间的连接：1. 显卡DVI输出到发送卡；2. 计算机USB线控制发送卡；3. 发送卡通过网线连接显示屏；三使用规范1.在电脑桌面设置显卡的工作模式（显卡需要同时给电脑显示器和LED显示屏提供视频源）a 仅计算机,b 复制模式，c 扩展模式，d 仅投影模式使用快捷键：win + P 即可进入如上图选择模式2.初始设置时需要选择复制模式即输出给LED显示屏视频画面与计算机画面同步1）. 选择扩展模式：LED显示屏点数大于电脑桌面或者不想画面占用计算机桌面2）. 选择投影模式：显卡只输出给LED显示屏，用于LED屏过大3.打开LED控制软件，点击用户高级登录输入“666”1.软件最上方出现“未检测到发送卡”说明就是USB没连到发送卡或者驱动损坏1）重新拔插USB插头或者换一个插口，换一根USB线2）重新安装软件2.点击显示屏配置a.点击”下一步”3.进入如图发送卡界面1）查看发送卡分辨率：要大于等于显卡分辨率且大于等于LED显示屏分辨率一般设成显卡分辨率；如LED显示屏分辨率过高过宽可以在自定义设置显示2）进入接收卡界面：通常情况下，客户只需点击“从接收卡读取”回读程序即可；如客户需要更换新卡，点击“从文件载入”加载出厂程序文件即可；点击“发送到接收卡”。
3）进入显示屏连接根据实际的接收卡张数连接显示屏，确保对应网口顺序，无特殊情况都是选择标准显示屏点击“发送到硬件”；最后一步很重要：点击“固化”，才能断电保存。
4.屏幕亮度太大，点击亮度设置亮度有255级选择，根据实际要求设置，设置完毕点击“保存在硬件”。
5.实时查看LED显示屏状态点击“监控”可显示：DVI连接状态，网线连接状态，接收卡温度；配置了监控卡还可检测到烟雾，湿度，风扇，关门状态，报警设置。
LED显示屏操作流程说明书
32：什么是远程控制？在什么情况下使用？
所谓远程并不一定是远距离。远程控制包括主控制端和被控制端在一个局域网内，而空间距离并不远；及主控制端和被控制端在比较远的空间距离内两种；客户要求或者根据客户控制位置超出光纤直接控制的距离，那么就用远程控制；
模拟信号指在时间上信号幅度的取值是连续的；处理和控制这种信号的电路就叫做模拟电路；
39：什么是PCI插槽?
PCI插槽是基于PCI局部总线（Pedpherd Component Interconnect，周边元件扩展接口）的扩展插槽,
PCI插槽是主板的主要扩展插槽，通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有外接功能;
2 :什么是像素？
LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；
3：什么是像素距(点间距)？
由一个像素点中心到另一个像素点中心的距离；
4：什么是LED显示模块？
由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。典型有“8×8”、“5×7”、“5×8”等，
通过特定的电路及结构能组装成模组；
31:什么是实像素?什么是虚拟像素？虚拟像素分几种？什么是像素共享?
实像素是指显示屏上的物理像素点数和实际显示的像素点数是1：1的关系，显示屏实际有多少点，只能显示多少点的图像信息；
虚拟像素就是指显示屏上的物理像素点数和实际显示的像素点数是1：N（N=2、4）的关系(如三合一表贴，三个聚在一起的灯为一个像素)，它能显示的图像像素比显示屏的实际像素多2倍或者4倍；
8：什么是表贴模组？优点和缺点是什么？
LED显示屏操作流程说明书
LED显示屏组装及应用说明书一、LED显示屏基础知识 (3)二、LED显示屏同步与异步控制系统工程图 (14)1、异步系统工程简易图 (14)2、同步系统工程简易图 (15)三、LED相关软件、卡说明及其应用（一）L ED显示屏电气极性判断 (16)（二）L ED异步卡1、励研系列卡（CL2005软件） (17)2、诣阔系列卡（LED图文控制系统软件） (23)3、其它卡…………………………………………………………………………………………..?（三）L ED同步卡1、灵星雨系列卡 (28)四、LEDLED显示产品 (36)1、户外产品…………………………………………………………………………………（1）P H10…………………………………………………………………………………（2）P H16…………………………………………………………………………………1（3）P H20（全彩）…………………………………………………………………………………2、室内产品 (40)（1）P H3.0…………………………………………………………………………………（2）P H3.75…………………………………………………………………………………（3）P H5.0…………………………………………………………………………………3、亚户外产品…………………………………………………………………………………（1）P H10亚户外……………………………………………………………………………（2）P H5.0半户外……………………………………………………………………………五.显示屏操作注意事项及维修资料 (43)2一、LED显示屏基础知识1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
LED显示屏说明书
目录
第一章 显示屏组成.................. 2
1.显示屏组成图 ..............................2 2.显示屏组成 ................................3 3.系统接线 ..................................3 4.计算机接线图 ..............................4
1
LED 显示屏说明书
第一章 显示屏组成 1. 显示屏组成图
2
LED 显示屏说明书
2.显示屏组成
◆显示单元板 ◆电源 ◆控制系统 ◆信号连接线 ◆钢结构、边框、 ◆计算机
3.系统接线
计算机
DVI 显卡
发送卡
接收卡
显示屏
3
LED 显示屏说明书 4.计算机接线图
4
1
3
2
1：串口线 2：超五类双绞线 3：DVI 线 4：指示灯（红灯为电源指示，闪烁的绿灯为信号指示）
大。 ◆避免显示屏在失控状态下开屏，因为此时系统中的冲击电流最
大。
15
LED 显示屏说明书 4.软件操作使用注意
◆需指定专人操作，并对软件进行备份和保存。 ◆计算机重新安装了操作系统后需重新安装显示屏用的软件和显
卡驱动。 ◆电脑不能有病毒，需要安装杀毒软件，以免病毒干扰显示屏软件
的正常使用。
第四章 常见简单故障排除
第二章 调试流程.................... 5
1.调试流程图 ................................5 2.ATI 显卡设置...............................6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京融视科技发展有限公司 P10单红异步控制版
LED
显示屏使用说明书
前言
感谢您选择北京融视科技发展有限公司LED显示屏产品，本说明书适用于P10单元板异步U盘控制显示屏。
北京融视LED显示屏控制软件无需安装，直接拷贝在任意目录即可。
运行软件
打开LED显示屏控制软件文件夹，看到如下文件：
单击LedNewWindow.exe 文件，进入运行界面。
注：对于U盘控制卡来说软件运行时会弹出
对话框，这是由于软件没有发现串口连接造成的，点击确定即出现软件运行界面
显示屏的硬件设置
注：融视光电在给客户发送软件时已经进行了硬件设置，如果您无需改动可跳过此步。
·点击菜单栏按钮，出现密码输入窗口：
初始默认管理员登录密码为168。
输入正确密码，即进入硬件配置窗口：
对于P10单红系列产品显示屏来说您只需设置即可。
注：显示屏尺寸不同，高度、宽度的设置参数也不一样，您的显示屏尺寸参数在给您提供软件之前已经设置完毕，请您妥善保管。
如果遗失，您只需提供给我们您的显示屏尺寸，我们即可给提供正确的显示屏高度、宽度参数。
设置完显示屏高度、宽度参数后，点击后，再点击关闭即可。
输入一行走字文字
新建节目
·点击文件菜单，选择新建，在软件左侧的“节目管理”窗口中即出现新建的节目信息。
·在“节目管理”窗口中选择，开始对节目以进行设置。
·点击节目管理中的“分区”按钮，并选择单行文本。
现在您就有了一个可以输入文本的条目。
3.2输入一行LED显示屏上要显示的文本
·选择，在属性编辑窗体中输入“北京融视科技发展有限公司”：
·设置文字的高度，本例为
·设置分区的尺寸
在软件界面的右下角的“分区属性”窗口中设置分区尺寸，分区尺寸不能超过上面硬件设置中的显示屏尺寸。
本例为高度32，宽度288。
好，现在一个可显示的走字文本已经录入成功。
·将您的节目保存到U盘。
注：您必须使用纯粹的U盘，而不是mp3、录音笔等有存储功能的电子产品代替，否则控制卡无法分别哪个文件保存的是节目信息。
单击，在“U盘数据保存对话框”中选择您的U盘路径，并单击保存即可。
在LED显示屏上显示录入的文字
显示屏接通电源，将U盘直接插入到显示屏的U盘接口，直到显示屏上显示“录入完毕”，拔下U盘即可看到刚录入的文字。
附录
附录1：使用注意事项：
1：严禁半户外显示屏安装于户外淋雨或可浸水处；
2：显示屏安装必须离地至少5cm空间；
3：严谨带电对显示屏内部零部件进行插拔；
4：室外显示屏安装需用角铁或角铝，严禁使用过薄安装件，避免显示屏跌落。
5：严禁使用长度超过显示屏型材边框厚度的螺丝或其他安装件在显示屏上打孔，以免钻穿电路板；
6：全户外显示屏上边框、背板、固定自钻螺丝全部使用LED专用密封胶做防水处理，请勿刮去表面密封胶；
7：由于单片机控制芯片的局限，控制卡软件暂时不支持Vista、windows7操作系统。
附录2：LED显示屏常见问题
1：显示屏有一半花屏或者两头同时走字
软件中显示屏的尺寸设置不正确，从新在软件的“硬件设置”选项卡中进行硬件设置。
2：显示屏的时间显示不正确
U盘控制卡在保存到u盘对话框中选择“本次操作包含u盘时间校对”，更新显示屏时间。
3：显示屏不读取u盘或者显示加载失败
·在软件编辑完毕后是否已经将数据点击软件的“保存到u盘”将编辑的数据录入
到u盘中；
·u盘是否正常，请不要用mp3、录音笔之类u口设备进行显示屏录入；
·usb线线路问题，进行usb线路检查。
4：显示屏部分不亮或整屏不亮
·进行电路检查，查看是否已经开机；
·查看软件自动开关机设置（仅限网口控制和串口控制），是否已经设置成关机状态；
·查看显示屏中是否包含可播放节目节目；
·显示屏电源故障。
整屏不亮为控制卡侧电源损坏，部分不亮为不亮部分电源损坏；5：显示屏花屏
·检查软件中显示屏的尺寸设置是否正常；
·检查是否软件存在病毒等问题，从新更换软件；。
